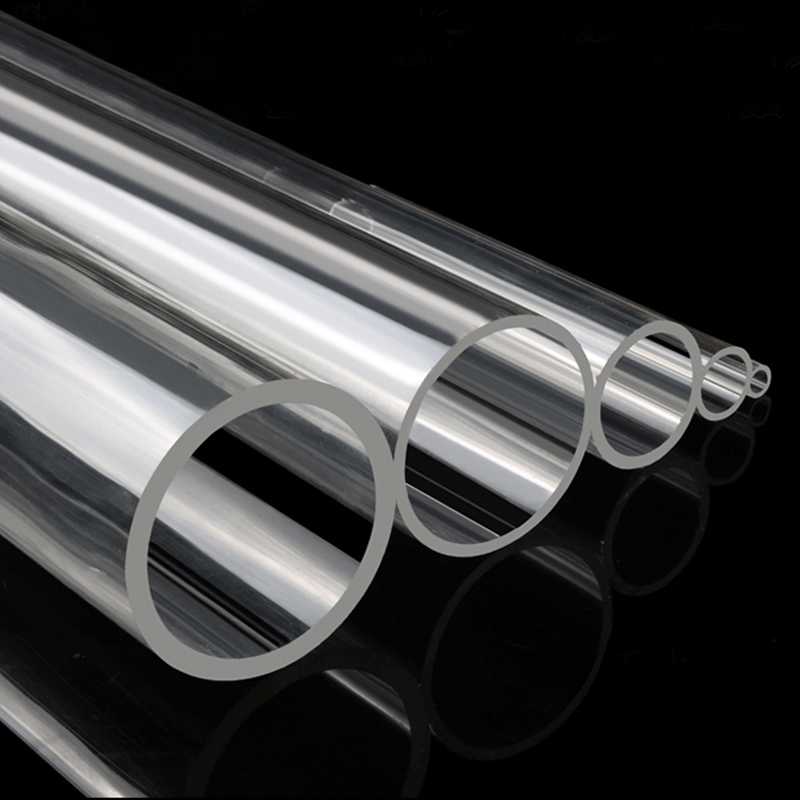

Трубы из оргстекла

Области применения

Пищевая и медицинская промышленность – прозрачные трубы позволяют следить за подачей пищи или лекарства и состоянием содержимого. Материал полностью сохраняет вкус продукта и его пищевую ценность, вода, предаваемая по трубопроводу из оргстекла, остается первозданно чистой.
Для медицинских целей особенно важным является то, что материал никоим образом не реагирует с лекарственными препаратами.
Это же свойство определяет использование труб в химической промышленности, особенно в лабораторных приборах, где важен визуальный контроль за происходящим.
Из труб изготавливают детали для мебели в современном стиле, интерьерные аксессуары, перила для лестниц, торговые прилавки, барные стойки, выставочные стенды и прочее.
В сфере рекламы прозрачные трубы применяются для создания разнообразных оригинальных световых эффектов.

Экструзионная технология создания

Экструдировать материал – процедура, представляющая собой переплавку под высоким давлением. Производство предполагает растапливание стекла до точки кипения. А затем выполняют переплавку полимера под давлением для формирования цельной конструкции. Легко удается создать любую форму, в том числе и трубы (их пропускают через заготовку с круглым отверстием) требуемого диаметра.

Конструкции впечатляют показателями прочности, отличной плотностью и консистенцией, близкой к идеальной. Для полного застывания их после изготовления оставляют на 24 часа. А затем выполняют последний этап – обрезку краев, которые первоначально являются неровными. Экструзионные трубы из оргстекла обычно отличаются средним или маленьким диаметром, а область их использования разнообразна.

Интересное и необычное применение труб из оргстекла

Оргстекло, точнее трубка или трубы из него, как уже было отмечено, использоваться могут в дизайне помещений. В комбинации с подсветкой, дизайнерам удается достигать просто невероятных эффектов. При желании вы самостоятельно можете попробовать воплотить в реальность один из таких необычных проектов.

Прозрачные трубы можно декорировать, используя для этого специальную пленку. Итак, воздушно-пузырьковые колоны смогут выгодно украсить любой интерьер. Применять их можно в любом жилом помещении. Для сборки такой конструкции вам потребуются трубы из оргстекла, внутри их заполняют водой, а в нее подают компрессором воздух. Такая конструкция получается очень красивой.

Методы производства и свойства труб из акрилового стекла

Прежде всего, несколько слов об исходном материале. Оргстекло – общепринятое название полиметилметакрилатного полимера (ПММА). Нередко встречается название «акриловое стекло», что означает то же самое. Это – бесцветный пластик, поступающий, как правило, с предприятий химической промышленности в виде полупрозрачных гранул.

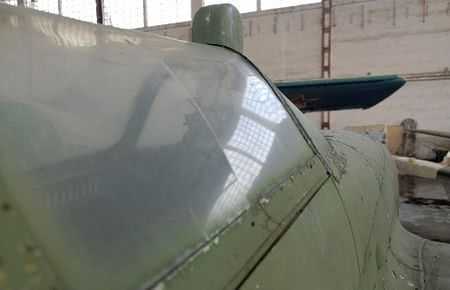

Технология его производства была разработана в первой половине XX века, и сразу же взята на вооружение оборонной промышленностью – именно из оргстекла начали выпускать фонари (прозрачные колпаки) кабин пилотов в боевой авиации.

Со временем акриловое стекло нашло широчайшее применение во всех сферах человеческой жизни, благодаря своим уникальным свойствам:

светопропускаемость у него сопоставима с обычным силикатным стеклом, при том, что прочностные характеристики выше на порядок (в 10-12 раз);
материал легкий, его плотность всего на 18-19% больше, чем у воды;
оргстекло не пропускает воду и практически ее не впитывает;
материал химически инертен, экологически чист, устойчив к агрессивному воздействию большинства соединений (за исключением ряда органических растворителей);
изделия из него, в частности, акриловые прозрачные трубы, имеют высокие декоративные качества – глянцевую поверхность, легко поддающуюся полировке;
у оргстекла широкий диапазон эксплуатационных температур – от – 30 до + 90 градусов. В то же время пластичность материала при более сильном нагреве позволяет выполнять из него самые сложные конструкции.

Акриловые трубы изготавливают в размерном диапазоне от 5 и до 650 мм с толщиной стенок от 1 до 5 мм. В зависимости от диаметра и предназначения трубы, могут использоваться две различные технологии производства:

экструзия – исходное сырье на специальных производственных линиях доводится до состояния расплава и в таком виде продавливается через формующие дюзы экструзионной головки с последующей вакуумной калибровкой и полированием. Применяется при выпуске труб малого и среднего диаметра. На выходе получаются изделия из экструзионного акрила, которые обладают высочайшей геометрической точностью, равной толщиной стенок по всей длине трубы. Они отличаются повышенной ударной прочностью, высочайшей прозрачностью и чистотой, устойчивостью к резким термическим перепадам и воздействию ультрафиолета;
при изготовлении труб большого диаметра чаще используется технология центробежного литья. Расплав материала помещается в формы нужного диаметра, и при их высокооборотном вращении распределяется под действием центробежной силы по внутренней поверхности. Такие трубы более пластичны, в них меньше внутренние напряжения. Точному значению толщины стенок в данном случае не придается решающего значения.

Акриловые стержни выпускаются диаметрами от 4 до 50 мм. Как правило, в основном используется экструзионный метод их получения.

При необходимости в исходный состав добавляются красители, чтобы придать трубам или стержням необходимую тонировку или матовость. Стандартная длина выпускаемых профильных изделий – от 2 до 4 метров.

Применение акриловых труб и стержней

Именно характерные качества труб из оргстекла – высокая прочность, прозрачность, легкость обработки и отменные декоративные свойства, предопределили области их применения.

Широко используются они в сфере торговли. Их используют при изготовлении торгового оборудования — прилавков, витрин, выставочных стендов, емкостей для хранения сыпучих продуктов.

Применяются они для оформления рекламных и информационных вывесок и табло. Если раньше предпочтение отдавалось неоновым лампам, изогнутым по требуемой форме, то сейчас, с появлением светодиодных приборов, их практически полностью оттеснили изделия из акрилата.

Трубе легко придается нужная конфигурация, внутрь помещается светодиодный шнур – и вывеска готова. Она намного долговечнее, прочнее и экономичнее люминесцентной, ее намного легче обслуживать или ремонтировать.

Акрил прозрачный листовой большого диаметра нередко применяется для изготовления оригинальных аквариумов или даже сложных аквасистем с системой туннельных переходов.

Акриловые прозрачные трубы и стержни находят широкое применение в производстве декоративных светильников, как в качестве материала для кронштейнов, так и в роли световодов. В частности, стержни, подсвеченные с одной торцевой стороны мощным светодиодом, передают свечение по всей своей поверхности.

Используются акриловые стержни и трубы и в производстве товаров массового потребления – канцелярских принадлежностей, интерьерных украшений. Изготавливают из них декоративные детали мебели, дверные ручки, перила ограждений и многое другое.

Однако этим сфера применения труб и стержней не ограничивается. Так, они используются в приборостроении, там, где необходим визуальный контроль за прохождением и уровнем жидкости, например, в лабораторных комплексах. Незаменимы они бывают в устройствах цветовой индикации.

Востребован этот материал и в конструкторской работе, при моделировании, изготовлении демонстрационных или испытательных стендов. В этих же целях их используют при производстве наглядных учебных пособий.

Интересное применение акриловым прозрачным трубам нашли любители моддинга компьютеров. В частности, их используют при изготовлении жидкостных систем охлаждения системных блоков. Кстати, к подобным трубам можно приобрести различные фитинги и переходники для монтажа миниатюрных трубопроводных систем.

Сфера применения

Где же нужны такие трубы? Из них делают красивые светильники, которые заполняются водой или подкрашиваются маслом. Изделия больших диаметров используются как выставочные стенды, на которые выкладываются сыпучие и мелкофракционные вещества.

Прозрачная труба – это прекрасный материал для производства подставок бытовой техники. Из неё делаются декоративные украшения для мебели, вывески, подсвеченные оригинальными лампами. Если через изделие пропустить светодиодную ленту, то получится красивая альтернатива люминесцентной лампе. Это позволяет исключить траты на настоящие светильники, ведь акриловая труба позволяет в точности повторить заводские решения.

На фото показано, как используются изделия. Подход практичен, так как наравне с экономией на люминесцентных лампах сокращаются расходы на энергопотребление. Поэтому акриловая труба большим спросом пользуется у предпринимателей.

И напоследок

Материал интересен тем, что он прозрачный, его можно оформить согласно личным предпочтениям. Использовать изделия из акрила при монтаже водопровода не рекомендуется. Для этих целей используются более практичные аналоги.

Описание прозрачных труб из оргстекла

Выпускают трубы полностью прозрачные и цветные для декоративных целей.

На механические свойства изделия влияет способ производства.

Метод экструзии – предполагает расплав исходного сырья и выдавливание материала через экструзионную головку. Такой способ обеспечивает высокую точность параметров изделия, одинаковую толщину стенки по длине, прочность и прозрачность.
Метод центробежного литья – расплав помещают в форму соответствующего диаметра. При вращении с высокой скоростью сырье равномерно распределяется по стенам заготовки и полимеризуется. Этот вид трубопровода более пластичен, отличается отсутствием внутреннего напряжения.

В исходный состав добавляют красители, чтобы получить цветные трубы. На эксплуатационные качества красящий пигмент влияния не оказывает.

В последнее время используют и метод изготовления из готовых листов оргстекла – материал разрезают на полосы, прогревают, формуют в трубу и сваривают. Прочность сварочного шва при этом не уступает прочности листа. Свойства изделия при таком методе изготовления зависят от качества сырья.

Кроме того из оргстекла выливают цельные прозрачные стержни круглого и квадратного сечения.

Ключевые этапы механической обработки труб из оргстекла

Специалисты профессионально выполняют механическую обработку труб из оргстекла. Мы располагаем прогрессивным оснащением, с помощью которого из стандартных акриловых заготовок удается изготавливать функциональные изделия любой формы.

Резка оргстекла – современная технология, широко используемая при изготовлении труб из оргстекла. Для резки рабочих заготовок мы используем фрезерные станки с ЧПУ и инновационные лазерные станки, с помощью которых удается получать аккуратную линию реза без заусениц и неровностей. Обработка труб из оргстекла предусматривает высокую скорость резки и своевременное охлаждение заготовки вследствие невысокой теплопроводности материала

Важно учитывать, что при сильном трении плексиглас становится вязким и резинообразным. Для разрезания заготовок из оргстекла также используются дисковые и ленточные пилы, с помощью которых можно разрезать довольно толстые листы материала

При этом на рабочей поверхности не образуются сколы и другие дефекты. Важное преимущество использования таких инструментов – возможность длительной работы без перегрева.

Сверление оргстекла – технология обработки оргстекла, которую обязательно нужно выполнять с использованием специальной охлаждающей смазки.

Гибка оргстекла – технология, с помощью которой при нагревании удается придавать листам из оргстекла любую форму благодаря отличным показателям термопластичности. Заданная форма изделия надежно сохраняется после остывания материала без потери его прочности.

Полировка оргстекла – важнейшая техника механической обработки изделий из оргстекла. Для выполнения этой процедуры мы используем войлочные или тканевые круги в сочетании с полировальными пастами, пламя горелки и современный аппарат для алмазной полировки.

Перед применением паст или пламени горелки поверхность оргстекла следует тщательно отшлифовать с использованием абразивных лент разной зернистости. При выполнении алмазной полировки выполнение шлифовки не требуется. В процессе машинной обработки оргстекла – резки, сверления, фрезеровки, вальцовки и шлифовки – мы используем высокоточное оборудование, которое обеспечивает получение необходимого результата в сжатые сроки времени.

Характеристики акрила

Основными свойствами данного материала являются:

Для полиметиоакрилата характерен малый вес: по этому параметру он совсем не на много превосходит воду. Показатель плотности – 1,19 г/см3. Акрил обладает хорошей влагонепроницаемостью, напоминая в этом отношении другие виды пластика. Что касается ударопрочности материала, то она в 8 раз превосходит стекло.
Пластик обладает довольно значительным коэффициентом температурного расширения: при нагревании до 60 градусов размеры акрилового изделия могут увеличиваться на 5 мм/ погонный метр.
Акрил относится к горючим материалам, воспламеняясь при температуре + 450-630 градусов. При этом размягчения материала начинается уже при достижении температуры кипения поды, что приходится учитывать при его эксплуатации. К примеру, трубы из акрила запрещается использовать для организации стока горячих веществ.
В условиях комнатной температуры полиметилакрилат отличается некоторой хрупкостью: при этом за счет пластичности могут переносится удары большой силы. В современном производстве из него изготовляются пластиковые ванны и оргстекло. Не так давно именно акрил являлся сырьем в производстве плесигласа для самолетных кабин. Для него была характерна хорошая прочность и отсутствие осколков при разрушении. Недостатком материала считалось постепенное помутнение под воздействием ветра.

Особенности

Что же такое акриловая прозрачная труба? Материал характеризуется небольшим весом. Плотность полиметилакрилата – 1,19 г/см3. Он влагонепроницаемый, не восприимчив к внешним нагрузкам и в 6 раз прочнее пластика. Акрил имеет свойство расширяться. При интервалах изменения температуры, равных 60° C, размеры изменяются в пределах 5 мм.

Производство

Акриловая труба горит. В зависимости от состава температура возгорания равна 460-635° C. Материл размягчается уже при 100° C, так что использовать изделия для подачи горячей воды и при монтаже отопления нельзя. При комнатной температуре материал становится хрупким, однако спасает большая пластичность.

Основные сферы эксплуатации

Качественная трубка из оргстекла нередко применяется в формировании эксклюзивных интерьеров. Очень активно задействуют изделия в моделировании. Они, по сути, выступают одним из базовых элементов строительства. Прозрачные трубки из оргстекла применяют и в следующих сферах:

приборостроение (создание приборов для контроля цвета, направления, уровня жидкости);
торговая область;
экстерьерное и интерьерное оформление жилищ и офисов;
формирование предметов высокой декоративности и уникальности;
конструкторские работы;
химические лаборатории (изготовление емкостей с уникальными свойствами).

Характеристики

Трубы из ПММА интересны, прежде всего, благодаря двум качествам:

легкость – плотность материала составляет 1190 кг/куб. м, что в 2,5 раза меньше силикатного стекла;
пластичность – при нагреве до 120 С материал становится пластичным и готовую трубу можно изгибать по самому сложному контуру. После охлаждения она прекрасно держит форму и не теряет своих качеств.

Другие свойства изделия также представляют интерес.

Прочность

Прочность как пользовательское качество определяется стойкостью материала к определенным нагрузкам. Трубы из оргстекла не используются для напорных трубопроводов, поэтому большая сопротивляемость к внутреннему давлению здесь не нужна. А вот стойкость к механическим воздействиям и растяжению необходима:

прочность при растяжении изделия составляет 75 МПа;
прочность при изгибе – 116 МПа, здесь имеется в виду стойкость трубопровода при механическом изгибе, а не в процессе термогибки;
твердость материала составляет 180–170 H/кВ. мм. Это довольно низкий показатель, поверхность легко поцарапать, если не наносится специальный защитный слой.

При разрушении изделие не образует острых осколков и не травмоопасно.

Светопропускная способность

Светопропускная способность оргстекла достигает 92%.
При этом труба пропускает до 73% ультрафиолета. В отличие от многочисленных изделий из других видов пластика, акриловое стекло не желтеет и не меняет ни прозрачности, ни цвета.
Чтобы оргстекло не пропускало УФ-лучи – например, в исследовательской лаборатории, на поверхность наносится специальное напыление.
Тепловое излучение оргстекло отражает.

Стойкость к различным погодным условиям

Водопоглощение оргстекла за сутки составляет не более 0,3 %. Трубы из ПММА нечувствительны к дождю и снегу.
Минимальная температура, при которой свойства материала не изменяются – 40С. При такой температуре оргстекло еще сохраняет пластичность, и труба не разрушается.
Максимальная рабочая температура – +60 С.
При более высоком значении материал частично деформируется – это свойство используют по время гибки. При 160 С материал полностью расплавляется, а при 300 С – разлагается с выделением метилметакрилата.
Изделия из акрилового стекла горючи – условная температура воспламенения составляет 260 С. Однако загораются они с большим трудом.

Износостойкость

При не очень большой стойкости к внешним механическим повреждениям, труба из оргстекла легко переносит ударные нагрузки – ударопрочность почти в 5 раз выше, чем у силикатного стекла.
Благодаря более высокой вязкости и меньшей твердости, изделие при растяжении не разрушается, и сохраняет свои качества при 4% деформации.
Оргстекло отличается высокой стойкостью к истиранию – не уступает стеклу.

Однако при эксплуатации в несоответствующих условиях – передача горячей жидкости, контакт с парами спирта и прочее, срок их службы значительно сокращается.

Устойчивость к появлению коррозии

Вторым по привлекательности свойством оргстекла – после светопропускной способности, является химическая инертность.

На фото изображен пример применения труб из оргстекла

На оргстекло не действуют щелочи и почти все кислоты, за исключением концентрированной соляной, азотной и разбавленной фтористоводородной. Кроме того, оргстекло совершенно безразлично к действию масла, жира и углеводородов: впитываемость бензина за стуки составляет всего 3%. Благодаря этой особенности трубы нашли широкое распространение в медицинской пищевой отрасли.

Растворителями для труб из акрилового стекла являются спирты, ацетон и хлоруглеводороды.

Факторы биологического происхождения – грибок, плесень, бактерии, на трубы никакого воздействия не оказывают.

Технические характеристики труб

Характеристики	В соотв. с норм.	Единицы	Значения
Механические
Удельный вес	DIN 53479	gr/cm3	1,19
Абсорбция воды (водопоглощение)	DIN 53495	%	0,21
Прочность при изгибе	D790	Kg/cm	1200
Предел прочности при растяжении	D638	Kg/cm	700
Модуль упругости	D790	Kg/cm2	32000
Удлинение при разрыве	DIN 53455	%	3
Ударная вязкость	DIN 53453	kJ/m2	2.2
Ударная вязкость по Шарли	DIN 53453	kJ/m2	25
Твердость при продавливании шариком по Роквеллу	DIN 53456	MPa	100
Температурные-электрические
Рабочая температура (без механического напряжения)	°C	-40; +80
Температура размягчения по Вика	DIN 53460	°C	107
Коэффициент линейного (теплового) расширения	DIN 53752	mm/m.°C	0,8
Теплопроводность при 20°С	DIN 52612	W/(m*K)	0,19
Воспламеняемость (скорость распространения пламени)	D 635	cm/min	3
Диэлектрическая постоянная при 1 MHz	DIN 53483	2,9
Тангенс угла диэлектрических потерь при 1 MHz	DIN 53483	0,035
Диэлектрическое сопротивление	DIN 53481	Kv/mm	35
Оптические
Коэффициент преломления	D 542	1,49
Светопропускание	D 1003	%	92,3
Среднее спектральное пропускание:
-ультрафиолет 250-380 тц	D 307	%	70
-видимое 380-720 тц	D 307	%	92
-инфракрасное 720-1200 тц	D 307	%	87
замутнение	D1003	%	0,3
светопоглощение	%	<0,05
ограничение угла	D 542	42

* Данная стоимость является ориентировочной. Актуальную цену уточняйте у менеджеров.

В нашем ассортименте Вы найдёте акриловые трубы различных диаметров и прутки разной толщины. Мы предлагаемы выгодные условия сотрудничества и ответственный подход к заказам.

Преимущества моделей из пластикового стекла

Акриловое стекло обладает такими основными характеристиками.

Светопропускаемость на уровне с обыкновенным стеклом.
Хорошая прочность (по сравнению с силикатным аналогом больше в 10 раз).
Небольшой вес, упрощающий транспортировку и установку.
Устойчивость к пропусканию жидкостей.
Отличная плотность (в среднем на 20 % выше, чем у воды).
Стойкость к впитыванию влаги.
Абсолютная химическая инертность. Исследования показали, что наблюдается нулевая реакция на все контакты (благодаря этому допустимо использование в химической сфере).
Большой диапазон рабочих температур (больше, чем у обыкновенного пластика). Он варьируется в диапазоне от -30 до +100°С.
Отменная пластичность (благодаря ей при нагреве удается избежать деформации, поэтому получается сформировать нужную форму, которая требуется, и разрушение материала маловероятно).

Производство прозрачных экструзионных молочных акриловых труб

LiveJournal
Blogger

Прозрачные трубы часто используют в декоре помещения Прозрачная акриловая труба отличается:

толщиной стенки (1…5 мм);
диаметром (5…650 мм).

Исходя из требуемого сечения и условий эксплуатации, они могут изготавливаться по следующим технологиям:

Экструзия.
Центробежное литье.

По первому принципу поострено производство тонких изделий (сечение 4…50 мм).

Под экструзией понимается продавливание (прессование) через специальные формующие приспособления размягченного пластика. Заданный диаметр получается в процессе вакуумной калибровки – полуфабрикат (заготовка) придавливается к стенкам специального устройства при помощи повышенного давления. Как только масса застывает, появляется прозрачная поликарбонатная труба, характеризующаяся:

точными геометрическими размерами;
равномерной толщиной стенки, независимо от длины (стандартная длина – 2…4 м);
повышенной стойкостью к действию ультрафиолетового излучения и резким изменениям температур;
высокой стойкостью к ударам;
кристальной чистотой (прозрачность).

Центробежное литье заключается в скоростном вращении расплавленного сырья, залитого в специальную форму (заданного диаметра), конфигурацию которой и копирует (повторяет) застывший пластик, поскольку он «размазывается» по стенкам формы под действием центробежных сил. Подобным способом изготавливаются трубы увеличенного сечения. Они отличаются:

сниженными показателями внутреннего напряжения;
повышенная пластичность готовых изделий.

Акриловая труба очень презентабельно смотрится в любой сфере ее применения.

В этом случае толщина стенок не играет никакой роли.

LiveJournal
Blogger

Пузырьковые колонны с лёгкостью придадут индивидуальность любому помещению

Как производятся изделия?

Акриловая труба изготавливается посредством экструзии. Делается это путём нагрева пластика и его продавливания через отверстие в форме кольца. Продавливание осуществляется с помощью пресса. После застывания получается трубка. Для калибровки используется специальная камера вакуумного исполнения. К её стенкам будущая труба прижимается посредством атмосферного давления.

Акриловая труба производится и с помощью центробежного литья. При производстве таким способом пластик заливают в специальную форму. Она вращается вокруг оси, при этом содержимое (залитый пластик) распределяется по стенкам центрифуги, и после застывания принимает форму стенок.

Применение акрила

Акриловая труба прозрачная – это и есть отличительная особенность изделия. Материал пропускает до 92% света. Поверхность глянцевая без малейших шероховатостей. На фото представлены экземпляры.

Плюс изделий в том, что они продолжительное время могут находиться в условиях суровой погоды, им не страшны солнечные лучи, они прекрасно переносят внешние воздействия, но славятся хрупкостью. Акриловая прозрачная труба не используется для водонапорных систем. На рынке представлены более практичные аналоги, поэтому эти изделия используются преимущественно как декоративные элементы.

Преимущества

Достоинства трубы из оргстекла можно разделить на две группы:

К первой относится хорошая механическая прочность, легкость, что позволяет ускорить монтаж, стойкость к ударам и химическая инертность. Эти качества позволяют материалу успешно заменять собой силикатное стекло в лабораториях, медицине и пищевой отрасли.
Ко второй группе относят его декоративные качества: прозрачность, красивая глянцевая поверхность, неизменность цвета при любом сроке эксплуатации и, опять-таки, стойкость к различным агрессивным веществам.

Одно из самых красивых применений изделия в интерьере – монтаж подвесных или настенных плато их тонких труб, наполненных цветной водой, флуоресцентной, с пропусканием пузырьков и так далее.

Это простое на первый взгляд решение на самом деле требует большой стойкости к действию солей, что исключает почти все виды пластиков.

Еще одним важным преимуществом является простота механической обработки. Изделия режут, фрезеруют, шлифуют, полируют, изгибают – при температуре формовки в 120 С трубу можно завязать узлом. Детали из оргстекла можно просто склеивать – шов не уступает по прочности самому материалу, можно сваривать и стыковать. Такое разнообразие способов обработки обеспечивает большую популярность материала у дизайнеров.

Особенности взаимодействия с оргстеклом

Операции по модификации и обработке таких изделий, как трубы оргстекло прозрачные, существенно отличаются от таких же операций, которые проводят с обыкновенным стеклом или изделиями из пластика.

В частности, обрезка требует использования специальной пилы, которая имеет мелкие зубчики. Также допустимо задействовать лобзик, но лучше электрический, так как ручная резка – достаточно сложная задача. Для сравнения: аналог из поливинилхлорида можно разрезать посредством простых рабочих ножниц.

Иногда материал нуждается в полировке. Делается это посредством полировочных составов. Нужно обмазать ими трубу, а затем посредством наждачной бумаги (желательно большой зернистости) растереть стенки. Постепенно зернистость бумаги нужно уменьшать, меняя на меньшую. Действовать следует до тех пор, пока результат полностью не удовлетворит.
