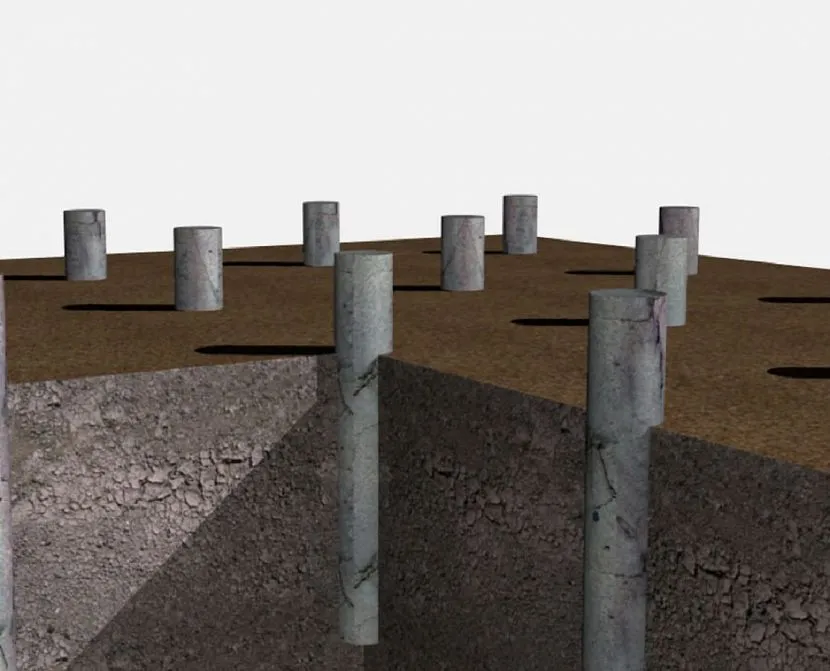

Фундамент из асбестоцементной трубы
Главная часть в строительстве любого дома, это фундамент, от него зависит дальнейшая стройка и качество работы. Доступный и надежный вариант – это столбчатый фундамент.
Для этого можно применить вышеописанную асбоцементную трубу, качества ее идеально подходят.
Происходит строительство фундамента, таким образом, бетонная смесь наливается в определенные места, которые будут обеспечивать опору. Внешне это выглядит, как столбы в несколько рядков.
Количество столбов напрямую зависит от площади и высоты постройки, ее вес должен равномерно располагаться на фундаменте.
В среднем в большинстве случаев делают один столб на два метра постройки. Высота может быть около 30 сантиметров, но она зависит от места, если есть угроза наводнения, то конечно, размер необходимо увеличить.
Диаметры асбестоцементных труб
Асбестоцементные трубы и муфты делятся на две группы: напорные водопроводные и безнапорные канализационные. Для изготовления напорных водопроводных асбестоцементных труб используется ГОСТ 539-59. Безнапорные канализационные асбестоцементные трубы делаются согласно ГОСТу 1839-48. Наружный и внутренний диаметр в миллиметрах данного вида труб указаны в следующих таблицах.

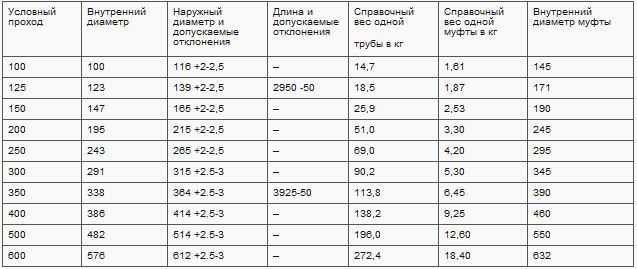

Диаметры напорных водопроводных асбестоцементных труб:
Диаметры безнапорных канализационных асбестоцементных труб:
Напорные водопроводные асбестоцементные трубы помимо устройства водопроводов также используются для монтажа нефтепроводов, газопроводов и фекальной канализации. Безнапорные канализационные асбестоцементные трубы можно использовать для сооружения мусоропроводов, водосточных труб, дымоходов, вентиляционных каналов, телефонных трубопроводов.
Плюсы и минусы
Цементные асбестовые трубы имеют ряд достоинств, благодаря которым являются востребованными в различных отраслях созидательной деятельности.
Преимущества изделий следующие:
- Безопасность. В отличие от предметов из прессованных волокон, композитные секции сохраняют свою целостность на протяжении всего срока службы. Не существует экологических норм относительно их хранения и утилизации.
- Устойчивость к гниению и коррозии. Материал не разлагается под воздействием плесени и грибка. Он химически и биологически нейтрален.
- Длительный срок эксплуатации. Благодаря продуманной технологии изготовления компоненты прочно связаны между собой. Стабильность сохраняется при любых условиях. Расчетный срок службы изделий составляет 50-100 лет.
- Способность выдерживать сильное внутреннее и внешнее давление, скручивающие и изгибающие нагрузки. Благодаря такому качеству выбор в пользу асбестоцемента делается при прокладке подземных магистралей в нестабильном грунте.
- Широкий температурный диапазон эксплуатации. При изменении температуры внутри и снаружи трассы она сохраняет свои параметры относительно длины и сечения.
- Доступная стоимость. Цена асбестоцемента намного ниже, чем у стали и цветных металлов. Она незначительно выше, чем у аналогов из полимерного пластика, при более высоких качественных характеристиках.

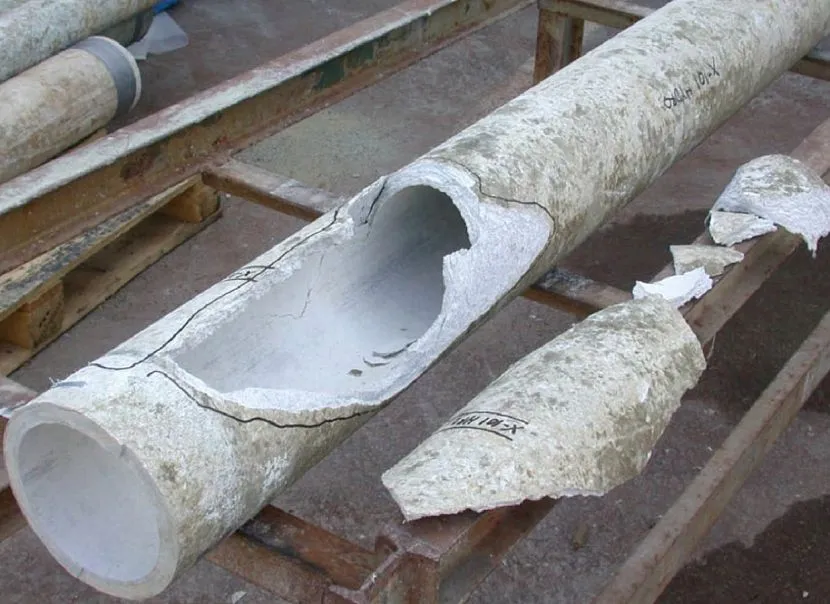

Недостатком продукции является хрупкость. Звенья не армированы, они трескаются и ломаются при падении и сильных ударах. Это предполагает соблюдение особых правил их эксплуатации на всех этапах.https://www.youtube.com/embed/APLJDfGq3lE
Особенности конструкции
Асбестоцементная труба с условным диаметром 200 мм соответствует ГОСТу 1839 80. Он был разработан несколько десятков лет назад. Изделия соответствующие этому государственному стандарту используются по сей день. Наружный диаметр конструкции равен 211 мм, а внутренний — 189 мм. Изначально трубы этого размера серийно не производились. Их изготовляли исключительно под потребительский заказ.
Согласно ГОСТу конструкции производились в одном варианте длины. Она составляет 3950 мм. Предусмотрено небольшой отклонение от номинального значения. Оно не должно превышать пятидесяти миллиметров.
Стенки обладают толщиной 11 мм. Технология допускает отклонение наружного диаметра от номинального на 2.5 мм. При этом показатель толщины стен может быть меньше или больше на 1.5 мм. Конструкции имеют четкую цилиндрическую форму. Причем она должна быть прямой. Предусмотрено лишь небольшое отклонение, равное 1.6 см. Трубы из асбеста водонепроницаемые. Тестирование на это свойство происходит посредством воздействия гидравлического давления на проверяемое изделие. Для рассматриваемого вида продукции его значение составляет от 0.4 МПа до 0.6 МПа. Первый показатель свойственен обычной продукции, а второй изделиям высшей категории. Если после проведения испытаний на образце не появилось следов проникновения влаги, значит тест пройден.
Изделия тестируются посредством раздавливания в условиях высокой влажности. Асбестовая труба с условным диаметром 200 мм стойкая к нагрузкам до 3136 Н. Для варианта высокой категории это значение равно 3646 Н.
Образцы также испытываются разрушающей нагрузкой на разрыв, которая составляет для стандартного вида продукции 1764 Н. Для изделий высокой категории её значение равняется 2254 Н. Одним из преимуществ труб из асбеста является их небольшой вес. Один метр продукции имеет массу 13.2 килограмма.
Согласно требованиям, регламентированных государственным стандартом, производитель обязан дать гарантию на то, что его трубная продукция из асбеста полностью соответствует заявленным техническим характеристикам. В виде подтверждения завод изготовитель предоставляет потребителям сертификат качества.
Конструкции подвергаются маркировке. Она включает в себе данные о производителе. На трубах присутствует номер партии. На изделия обязательно должна присутствовать надпись, предупреждающая о недопустимости бросания продукции. Десять процентов образцов дополнительно маркируются знаком ОТК.
Хранение изделий происходит в штабелях, складируемых на ровных площадках. Продукция кладется вертикально в соответствии со своим диаметром. В ситуации, когда невозможно оборудовать ровную площадку, нужно положить под нижний ряд труб подкладки из дерева.
Для транспортировки посредством железной дороги нужно использовать специальные контейнеры. Допускается перевозка изделий в четырехосных полувагонах. Но в этом случае продукцию нужно правильно разместить и надежно закрепить.
Монтаж асбестоцементных труб
Основной критерий прочности асбестоцементной трубы – это волокна асбеста, которые распределяются вдоль трубной конструкции. Этот своеобразный армирующий каркас создает прочную и надежную структуру материала. Именно поэтому фасонные изделия (фитинги) из асбестоцемента не изготавливают, кроме соединительной муфты, которая повторяет формы трубы. По сути, это трубный отрезок. Все дело в том, что в фитингах волокна асбеста будут располагаться хаотично, а это снижение прочности в несколько раз.
Поэтому при сборке трубопроводов в прямолинейном контуре используется именно соединительная муфта. Если появляется необходимость сделать отвод трубопровода под разными углами или провести соединение дополнительной линии, то в этом случае используются фитинги, изготовленные из металлов.
Итак, соединительная муфта из асбоцемента – это трубный отрезок, в котором изнутри с каждой стороны сделаны канавки. В них укладывается резиновый уплотнитель. Сечение уплотнителя не круглое, а сложное, что дает возможность провести максимальную герметизацию стыковочных швов. Поэтому уплотнители часто называют манжетами.
Монтаж трубы в муфту несложный. Необходимо с небольшим усилием вставить муфту в трубу или наоборот. При этом рекомендуется оставить небольшой радиальный зазор размером 3°, который обеспечит изгиб соединенной трубы при упругих деформациях. К примеру, при подвижках грунта. Кстати, эта технология монтажного процесса с установкой зазора дает возможность обходиться без использования температурных компенсаторов. Если соединяются между собой трубы большого диаметра, то установка муфты производится при помощи специальных приспособлений. Как это сделать правильно:
В траншею около первой трубы укладывается муфта.
В нее вставляются резиновые манжеты.
Муфта надевается на трубу и при помощи рычагов и домкратов натягивается на последнюю до упора.
Рядом укладывается вторая труба так, чтобы ее конец был прижат к торцу муфты.
Теперь муфта теми же инструментами и приспособлениями сдвигается обратно на конец второй трубы
Здесь важно не переусердствовать, поэтому точно определите возможность перемещения, чтобы не ослабить герметичность конструкции.. Есть еще один вариант соединения асбестоцементных труб, где используется полиэтиленовая муфта
Последнюю перед установкой нагревают, надевают на одну из труб до упора, который расположен внутри соединительного элемента. Затем вставляют с другой стороны вторую трубу. Если до установки второго элемента трубопровода муфта остыла, то ее часть можно повторно разогреть. При остывании полиэтилен усаживается, муфта уменьшается в размерах, что приводит к плотному ее облеганию внешних поверхностей соединенных частей трубопровода
Есть еще один вариант соединения асбестоцементных труб, где используется полиэтиленовая муфта. Последнюю перед установкой нагревают, надевают на одну из труб до упора, который расположен внутри соединительного элемента. Затем вставляют с другой стороны вторую трубу. Если до установки второго элемента трубопровода муфта остыла, то ее часть можно повторно разогреть. При остывании полиэтилен усаживается, муфта уменьшается в размерах, что приводит к плотному ее облеганию внешних поверхностей соединенных частей трубопровода.
Безнапорные асбестоцементные трубы, которые используются в качестве защиты кабельных сетей, прокладываемых во влажных грунтах, соединяются по-другому.
- Для этого в муфте с двух сторон высверливаются отверстия диаметром 2 см. При этом отверстий должно быть по два с каждой стороны, расположенных на противоположных сторонах диаметра.
- На трубы наматывают просмоленную ветошь или ленту.
- Муфта натягивается на одну трубу.
- Затем устанавливается рядом вторая, на которую в обратном порядке сдвигается соединительный элемент.
- Производится уплотнение просмоленных материалов.
- Теперь в просверленные отверстия надо залить жидкий горячий битум, при этом его льют в верхнее отверстие, а контролируют нижнее. Как только из него польется битум, значит, полость между муфтой и трубой полностью заполнена.
Ориентировочная стоимость изделий
Примерная стоимость изделий зависит от вида, диаметра и назначения трубы. Цена некоторых изделий указана ниже:
- Стоимость безнапорной с условным проходом 100…600 мм, длиной 3,95 м. Составляет 450…2200 рублей, при комплектации муфтой соответствующего диаметра цена увеличивается на 40-210 рублей.
- Для напорного изделия с давлением 0,9 МПа, условным проходом 250, длиной 5 м, цена составит 4300 рублей, а для Ду-400 уже 7100 рублей.
- Цена муфты, укомплектованной резиновыми кольцами, составит 260-950 рублей.
Цены эти ориентировочные, они могут отличаться и от региона нахождения и от сезона, но для примерной прикидки сметы можно использовать.
Асбоцементные изделия применяются во многих отраслях промышленности и среди частных домовладений. Особенно они востребованы при обустройстве канализационных систем, что позволяет увеличить срок службы таких коммуникаций в несколько раз.
Прокладка канализации
Если по трубам производится подача воды, то со временем стенка становится прочнее, за счет уплотнения цементной составляющей. Согласно исследованиям ученых ряда стран, применение таких изделий для питьевой воды является безопасным для человека. В случае попадания во внутрь организма частиц асбеста, он быстро выводится из организма без всякого вреда.
Ну, а главным недостатком асбестоцементных материалов является их хрупкость. Они легко могут повредиться при транспортировке, небрежной выгрузке или ударе тяжелого предмета. Чтобы этого не произошло, надо позаботиться о сохранении их целостности при транспортировке и монтаже.
Характеристики
Вся трубная продукция из асбестоцемента должна проходить ряд испытаний, описанных в ГОСТе 11310-90. Чтобы допустить изделие в эксплуатацию, оно должно соответствовать нескольким параметрам:
- испытание на водонепроницаемость путем заполнения полости трубы под установленным давлением. Безнапорные изделия должны выдерживать подачу в течение 10 секунд, напорные – 30 секунд;
- прочность на изгиб, разрыв проверяют также в заполненном водой состоянии. Труба помещается под пресс, давление которого выводят на заданную величину. В течение 10 секунд стенки не должны подавать никаких признаков разрушения.
Величина давления для асбестоцементных труб с разным диаметром и толщиной стенки определяются индивидуально. По результату испытаний изделия делят на 4 класса:
| Обозначение класса | Рабочее давление | ||
| трубы | муфты | МПа | кгс/см2 |
| ВТ6 | САМ6 | 0,6 | 6 |
| ВТ9 | САМ9 | 0,9 | 9 |
| ВТ12 | САМ12 | 1,2 | 12 |
| ВТ15 | САМ15 | 1,5 | 15 |
Использование труб из асбестоцемента бывшего употребления (БУ)
Применять старые конструкции из асбеста нужно с особой осторожностью. Любая продукция имеет свой срок эксплуатации и со временем разрушается
Асбестовые трубы не являются исключением. Длительность использования конструкций в среднем составляет двадцать лет. Даже если они не применялись, а просто лежали на грунте, их свойства уже не будут соответствовать ГОСТу. Длительное воздействие ультрафиолета и атмосферных осадков способствует расслоению асбеста.
Также нужно с осторожностью применять образцы, применяемые для оснащения дымоходов. В процессе эксплуатации на стенках труб образуется конденсат, представляющий смесь из разных окислившихся материалов
В том числе, и соляной кислоты. Он разрушающим образом влияет на асбестовые конструкции.
Смотреть видео:
Особенности монтажа
Время года укладки асбестоцементной трубы 200 мм не имеет значения. Существенных различий между монтажом труб летом или зимой не наблюдается. Единственное, что следует учитывать, прежде, чем устанавливать в муфту уплотнительные кольца, их лучше обдать теплой водой. Такой трюк – значительно повысит их эластичность. Осуществляя установку труб в межсезонье, нужно максимально препятствовать попаданию грунта во внутреннее сечение.
Подчеркнем, продажа напорных и безнапорных асбестоцементных труб диаметром 200 мм по низким ценам уже не один год совершается на базе нашей компании. Не упустите свой шанс приобрести высококачественные материалы по самым лояльным ценам в регионе.
Трубы асбестоцементные дренажные диаметром 200 мм
Обустройство дренажа требует учета множества деталей. Прежде всего нужно качественно выбрать материал. Асбестоцементные дренажные трубы прекрасно подходят для решения этой задачи.
Их удобно использовать по нескольким причинам:
- низкая цена;
- простой монтаж;
- устойчивость к химии и процессам гниения
- стойкость к заиливанию.
Для нарезки конструкций используют электролобзик, ножовку или болгарку. Для последнего инструмента лучше всего применять круг, предназначенный для резки камней, либо алмазный.
При осуществлении резки первым способом придется лить воду в место разреза. По завершению работы нужно быстро очистить круг от пыли. Поскольку асбестоцемент имеет свойство практически моментально твердеть. При использовании ручного инструмента рекомендуется обработать влагой место распила. Это облегчит выполнение задачи.
Дренажные асбестовые трубы применяют как для обустройства открытых, так и закрытых дренажных систем. Отметим, что по своим технических характеристикам продукция из ПВХ обходит рассматриваемые изделия по целому ряду факторов.
Труба асбестоцементная 100 мм: ГОСТ 1839 80
В советские времена был разработан государственный стандарт, которому должна была соответствовать трубная продукция из асбеста. Согласно ГОСТу, изделия с внутренним диаметром сто миллиметров имели наружный диаметр равный ста 11.8 сантиметров. Данная разновидность продукции была наиболее востребованной. Производить трубы большего размера разрешалось только под заказ потребителя.
По длине оборудование изготовляется в двух вариантах: 2950 и 3950 мм. Толщина стенок в обоих случаях соответствует 9 мм. Отклонение показателя наружного диаметра до 2.5 мм, а по толщине стенок — 1.5 мм. Допускается несоответствие по длине до 50 мм.
Форма оборудования должна быть цилиндрической и прямой. Возможно небольшое отклонение. Если длина изделия 2950 мм, оно может составить максимум 1.2 см. Допустимое отклонение для труб 3950 мм — 1.6 см.
Продукция водонепроницаема. Она проходит проверку гидравлическим давлением. Его величина должна соответствовать 0.4 МПа. Для изделий, относящихся к высшей категории качества, этот показатель равен 0.6 МПа. После испытания на трубах из асбеста не должно возникать признаков проникновения жидкости.
Образцы также проходят проверку на раздавливание в сверхвлажных условиях. Труба асбестоцементная 100 мм минимум выдерживает нагрузку равную 4508 Н. Для высококачественных изделий этот показатель составляет 5253 Н.
При испытаниях на изгиб продукция выдерживает разрушающую нагрузку равную 1764 Н. Для высшей категории это значение равно 2254 Н. Вес одного метра асбестоцементной трубы 100 мм составляет шесть килограмм сто грамм.
Предприятие изготовитель обязано гарантировать соответствие трубной продукции техническим требованиям, указанным в государственном стандарте. Каждая партия сопровождается сертификатом, подтверждающим это.
Маркировка конструкций содержит в себе информацию о заводе изготовителе. На корпусе наносят номер партии, предупреждающую надпись о том, что продукцию запрещено бросать и номер партии. На десяти процентах изделий должен стоять знак ОТК.
Хранить конструкции нужно в штабелях на ровных площадках. Складирование производится вертикально по диаметрам. Если нет возможности создать прямую площадку, под последний ряд кладут специальные подкладки из древесины.
Транспортировка по железной дороге происходит в контейнерах. Возможен провоз конструкций без них. Для этого нужно их разместить и закрепить в четырехосных полувагонах.
Использование труб из асбестоцемента бывшего употребления (БУ)
Применять старые конструкции из асбеста нужно с особой осторожностью. Любая продукция имеет свой срок эксплуатации и со временем разрушается
Асбестовые трубы не являются исключением. Длительность использования конструкций в среднем составляет двадцать лет. Даже если они не применялись, а просто лежали на грунте, их свойства уже не будут соответствовать ГОСТу. Длительное воздействие ультрафиолета и атмосферных осадков способствует расслоению асбеста.
Также нужно с осторожностью применять образцы, применяемые для оснащения дымоходов. В процессе эксплуатации на стенках труб образуется конденсат, представляющий смесь из разных окислившихся материалов
В том числе, и соляной кислоты. Он разрушающим образом влияет на асбестовые конструкции.
Смотреть видео:
Основные характеристики
Асбестоцемент – искусственный строительный материал с высокими показателями прочности и огнеупорности. Сырье делают из бетонного раствора, который усиливают волокнами вещества, известного под названием горный лен. Армирующие компоненты в виде тонких нитей относят к силикатам.
Что это такое
Производство изделий начинается с измельчения асбеста до консистенции крошки. На 15% вещества берут 85% цемента. Ингредиенты смешивают в центрифуге до однородного состояния. Волокна в смеси играют роль каркаса, а бетон – связующего компонента. После формировки трубы оставляют сохнуть на воздухе или в термокамерах.
Нити горного льна увеличивают прочность конструкции на 40% и защищают сооружение от огня. По виду асбест делят на 2 группы:
- Хризотиловый. У слоистого силиката высокая устойчивость к воздействию щелочей, средняя – к кислотам. При переработке разделяют на очень крепкие нити.
- Амфиболовый. Волокна не разрушаются в кислой и нейтральной среде. Вещество относят к опасным канцерогенам, поэтому используют только в металлургии и в тяжелой промышленности.
Хризотиловый асбест не растворяется в воде, а во влажных условиях изделия не гниют и не ржавеют. У слоистого силиката высокие поглощающие свойства, поэтому элемент может удерживать жидкости и газы. Вещество сохраняет характеристики в присутствии кислорода и при температуре +300 С. Если градус повышается до 450-500, то материал теряет прочность.
Асбестоцементные изделия Источник vse-pro-stroyku.sqicolombia.net
Асбест не горит, что позволяет применять для печных дымоходов. Диэлектрические свойства сырья ограждает изделия от воздействия блуждающих токов. Волокна, добавленные в состав раствора, делают поверхность очень гладкой. Параметр облегчает транспортировку и увеличивает сроки эксплуатации.
Где используют
Асбестоцементные трубы – надежный, крепкий вариант, который применяют в строительстве. Изделия подходят при создании напорных и безнапорных канализаций. Прочные, нержавеющие сооружения используют для подачи питьевой и технической воды. У вещества высокая термоустойчивость, что полезно при обустройстве отопительной системы.
Усиление основы дома Источник idachi.ru
Асбестоцементные трубы большого диаметра подходят для создания мусоропроводов и скважин, а узкие модели уместны при прокладке электрического или телефонного кабеля. Крепкие сооружения помогают в строительстве при закладке фундаментов столбчатого типа. Изделия используют в обустройстве дымоходов и теплотрасс, систем орошения и мелиорации.
Плюсы и минусы
Невысокая цена, долгий срок эксплуатации (от 40 лет) и невосприимчивость к коррозии – основные достоинства материала из асбестоцемента. У армированных труб вес ниже, чем у аналогичных металлических сооружений. При монтаже конструкции не используют тяжелую строительную технику, что снижает стоимость проекта. Для соединения применяют специальные муфты, а не сварку.
У асбестоцементных изделий низкий коэффициент теплового расширения, поэтому трубопроводы не надо изолировать. У материала высокая устойчивость к воде, щелочам и внешней нагрузке. Характеристика позволяет использовать на любом грунте и под трассами с регулярным движением.
Плюсы и минусы изделий Источник mebel-maximum.ru
Модели выдерживают поперечное давление, в том числе и скачки показаний жидкости. У конструкций высокая термоустойчивость, особенно к огню. Сооружения не теряют качеств при эксплуатации в жарких регионах и при морозах.
Несмотря прочность асбестоцементная труба – очень хрупкое изделие. Если уронить во время перевозки или нарушить технологию распиливания, то материал треснет. При неправильном монтаже конструкция может разрушиться.
Трубы из асбеста выдерживают температуру до 300 С. Если превысить градус, то сырье прогорает и лопается. У изделия пористая структура, поэтому при использовании в дымоходе впитывает продукты горения. В лучшем случае появится неприятный запах, в худшем – стенки истончаются, что приводит к взрыву.
Недостатки материала Источник roofs.club
Асбестоцементные трубы сложно обслуживать. Модели выполнили в виде сплошной конструкции без смотровых люков и отверстий. В дымоходах материал притягивает сажу, что провоцирует появления засоров. При взаимодействии с конденсатом образуется едкий раствор, который стекает на крышу и разрушает поверхность.
Проверка качества изделий
Все специальные хризотилцементные трубы и соединительные изделия, поступающие на монтаж, должны подвергаться самому тщательному осмотру и проверке. * — справочный размер
| Условный проход, Ду | Внутренний диаметр, d* | Наружный диаметр обточ. концов, Д | Толщина стенки обточенн. концов, S | Длина обточенного конца не менее, l | Длина, трубы L |
| 100 | 92 | 122-1,5 | 15,0+1,5 -2,0 | 210 | 3950 |
| 150 | 128 | 168-1,5 | 20,0+1,5 -2,0 | 210 | 3950 |
| 200 | 178 | 224-2,0 | 23,0+1,5 -2,5 | 210 | 5000 |
| 300 | 264 | 324-2,5 | 30,0+2,0 -3,0 | 260 | 5000 |
| 400 | 347 | 427-3,0 | 40,0+3,0 -4,0 | 260 | 5000 |
| 500 | 428 | 528-3,0 | 50,0+3,0 -4,0 | 260 | 5000 |
Размеры труб ТТ 16 в миллиметрах (рис. 2)
Рис. 2
Z — длина конусной части
6÷10 мм для труб условным проходом 100÷150 мм
12÷18 мм для труб условным проходом 200÷500 мм
Размеры муфт ТМ 16 в миллиметрах (рис. 3)
| * — справочный размер | ||||||
| Условный проход, Ду | Внутренний диаметр, Д1 | Наружный диаметр, Д2* | Толщина стенки муфты не менее, S | Диаметр канавки, Д | Длина муфты, L | Длина буртика, l* |
| 100 | 127+0,5 -1,0 | 184 | 28,5 | 150+0,5 -1,0 | 190 | 35 |
| 150 | 173+0,5 -1,0 | 240 | 33,5 | 196+0,5 -1,0 | 190 | 35 |
| 200 | 229+0,5 -1,0 | 302 | 36,5 | 252+0,5 -1,0 | 190 | 35 |
| 300 | 329+0,5 -1,0 | 418 | 44,5 | 352+0,5 -1,0 | 240 | 45 |
| 400 | 433+0,5 -1,0 | 542 | 54,5 | 456+0,5 -1,0 | 240 | 45 |
| 500 | 534+0,5 -1,0 | 663 | 64,5 | 557+0,5 -1,0 | 240 | 45 |
Рис. 3
С — ширина конусной расточки 6-11 мм
Монтаж трубы асбестовой
Чтобы соединить элементы, используют асбестоцементные муфты, обычно они бывают с уплотнительными резиновыми кольцами. Для облегчения работы все детали рекомендуется смазать графитно-глицериновым составом. Муфта надевается на трубу до того, как ту опустят в траншею. Вторая асбестовая труба отправляется в место назначения уже без муфт, а третья — с ними (и так далее). Для установки используют натяжное устройство.
Столбчатый фундамент отлично подойдет для зданий с часто затапливаемыми участками.
Фундамент — это основа любого здания, именно прочность этого элемента влияет на эксплуатирование постройки; естественно, экономить на этих работах нельзя. Один из самых доступных вариантов сегодня — это столбчатый фундамент. Для возведения системы можно применять асбоцементную трубу или металлические детали, сразу отметим, что первый вариант предпочтительней (преимущества состава описаны выше). Столбчатые фундаменты чаще всего используют в возведении легких построек, деревянных домов, каркасных зданий, веранд, бань.
Принцип постройки такой: бетонный раствор заливается не по всей площади здания, а лишь в определенных местах (они и обеспечат надежную опору строению). Внешне конструкция выглядит следующим образом: столбы, установленные с определенным шагом в несколько рядов. Количество столбов зависит от вида постройки, чаще всего они устанавливаются под углы здания, в центре и по всей площади здания. Количество их должно распределить нагрузку равномерно по всем элементам. Стандарт для наших российских почв — один столбец на два метра (и по ширине, и по длине) строения, высота деталей — 30 см (величина может быть увеличена, если ваш участок находится в местности, на которой существует угроза затопления).
Подготовка площадки для фундамента из асбестовой трубы
Перед тем, как начать возводить фундамент, подготовьте площадку. Делается это следующим образом:
- Приступать к строительству основания из асбоцементной трубы можно только, имея на руках готовый проект дома.
- На площадке наметьте места, где будете установлены столбы. В эти точки поставьте металлические пруты.
- Отступите с каждой стороны от границы основы по два метра, обозначьте этот расширенный участок.
- Снимите на размеченной площади плодородный грунт, для того, чтобы полностью исключить прорастание растительности под домом, достаточно снять 30 см.
- Подготовленную для фундамента из асбестовой трубы площадку тщательно выровняйте, а после засыпьте песком (хотя подойдет и гравий).
Возведение столбчатого фундамента своими руками из асбестовой трубы: этапы работы
Вначале хочется отметить, что тип здания влияет на необходимый диаметр ваших элементов:
- Если вы строите одноэтажный деревянный дом без чердака, то используйте трубы, диаметр которых 20 см.
- Для тяжелых построек подойдет асбестовая труба, диаметр которой значительно больше (хотя бы 25 см).
Сам же фундамент из асбестовой трубы делается так:
- Вначале сделайте котлованы. Для этого вам понадобится садовый бур, диаметр ям должен получиться на 10 см больше трубы.
- На дно котлована засыпьте слой песка, хорошенько утрамбуйте его.
- В подготовленную яму установите асбестовую трубу, вокруг насыпьте слой песка в 30 см.
- Вокруг элемента вбейте арматуру на глубину в 20 см. Кстати, длина прутов должна быть больше длины труб на 20%. Расстояние между соседними прутками — 7 см.
- Залейте бетонный раствор в центр асбоцементной трубы и вокруг. Постоянно контролируйте ровность труб с помощью уровня.
- Подождите некоторое время, пока бетон не застынет, не выполняйте никакие другие работы.
- Примерно через две недели бетон обретет достаточную крепость, можете приступать к возведению на столбы опоры для здания.
Применение асбестовой трубы, как вы видите, довольно-таки широкое; и это неудивительно, ведь данный продукт имеет огромный список достоинств. В наше время материал делается из безопасного сорта асбеста, речь идет о хризотиле.
Выпускаются элементы, как правила, в нескольких конфигурациях: диаметр трубы может составлять 100, 150, 200 и 500 мм.
Асбестовые изделия используются в современном строительстве для разнообразных целей: для системы отопления, вентиляции, водоснабжения необходимы асбестоцементные трубы напорные, а для канализации и дренажа применяются безнапорные. Также безнапорные асбестоцементные трубы (БНТ) используются для сооружения зданий.
Это отличный недорогой материал для постройки фундамента небольшого летнего деревянного домика или монтажа забора на загородном участке.
Диаметр асбестоцементных труб таблица размеров
Основные государственные и международные стандарты, определяющие размеры и прочие параметры труб из хризотилцемента (асбестоцемента): ГОСТ 31416-2009, DIN 2410, ISO 160, EN 2410, ГОСТ 11310-2012. Основные типы асбестоцементных (хризотилцементных) труб, используемых в строительстве:
- безнапорные: сортамент согласно ГОСТ 31416-2009;
- напорные: сортамент согласно ГОСТ 31416-2009.
Напорные трубы из хризотилцемента подразделяются на следующие классы в зависимости от значения рабочего давления среды:
- для водопроводов — ВТ6, ВТ9, ВТ12, ВТ15;
- для теплопроводов — ТТ3, ТТ6, ТТ9, ТТ10, ТТ12, ТТ16.
Для соединения асбестоцементных труб должны применяться муфты из того же материала, соответствующие требованиям ГОСТ 31416-2009, либо чугунные муфты по ГОСТ 17584, полиэтиленовые муфты, другие виды соединения.
Для выполнения поворотов, ответвлений и переходов с одного диаметра на другой следует применять стальные фасонные части по ГОСТ 17375, ГОСТ 17376, ГОСТ 17378 и ГОСТ 17380 с неподвижной опорой (для трубопроводов, работающих под давлением) или специальные узлы — бетонные коллекторы, в которых находятся фасонные части.
Для уплотнения муфтовых соединений должны применяться резиновые кольца по ГОСТ 5228.
Важно: безнапорные трубы предназначены для наружных трубопроводов канализации, дренажных коллекторов мелиоративных систем, вентиляционных воздуховодов, прокладки кабелей телефонной связи, попутного дренажа в тепловых сетях, стволов мусоропроводов, прочего. Напорные трубы используются для напорных водопроводных и мелиоративных систем, коллекторов отопления и горячего водоснабжения, вентиляционных систем, попутного дренажа в тепловых сетях
Напорные трубы используются для напорных водопроводных и мелиоративных систем, коллекторов отопления и горячего водоснабжения, вентиляционных систем, попутного дренажа в тепловых сетях.
| Стандарт Существующие международные стандарты |
Предостережение: следует учитывать, что приведенные данные являются официальными значениями существующих нормативных документов. Однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.
Источник
Размеры и устройство дымовой трубы из асбеста
В процессе производства используется просеянный речной песок, цемент М600, асбестовое волокно, пластификаторы и красители. Для достижения плотности и гладкости стенок они могут обрабатываться изнутри синтетическими пропитками.
Технология производства:
- Пушение асбестовой массы на длинные волокна. В емкость с бегунами добавляется вода. Результатом первого этапа является вязкая суспензия.
- Смешивание. Последовательно в резервуар засыпается цемент, красители и пластификаторы. Смесь проверяется на соответствие техническим условиям, фильтруется и частично осушается.
- Формовка. Осуществляется ротационным методом на быстро вращающихся барабанах. Во время этого процесса из заготовок удаляется излишек влаги, они уплотняются и принимают заданную форму.
- Доводка. Проводится подгонка краев под стандарты, внешняя и внутренняя шлифовка, нанесение маркировки.
Асбестовый дымоход может собираться из фрагментов такого размера:
- длина — 390 см, 450 см, 500 см, 600 см;
- внутренний диаметр — 10 см, 15 см, 20 см, 30 см, 40 см, 50 см.
Стыковка звеньев производится с помощью раструбов и муфт. Соединения для транспортировки холодного материала изолируются резиной, пенькой и битумом. В системах отвода продуктов горения применяется асбестовый шнур.
Резка болгаркой
Вначале размечается необходимая длина отреза, причем риска наносится по всему периметру
Чтобы при резке изделие не смещалось его необходимо закрепить, но не в тисках, так как вы можете неосторожно сдавить поверхность. Если есть помощник, то можно его удерживать руками, или установить для фиксации между двух брусков
При резке образуется мельчайшая асбестовая пыль, вдыхание которой вредно для здоровья. Для защиты от пыли надо надеть респиратор или защитную маску, а на глаза очки. Резку можно производить алмазным диском любого диаметра, последовательно переворачивая изделие для доступности диска.

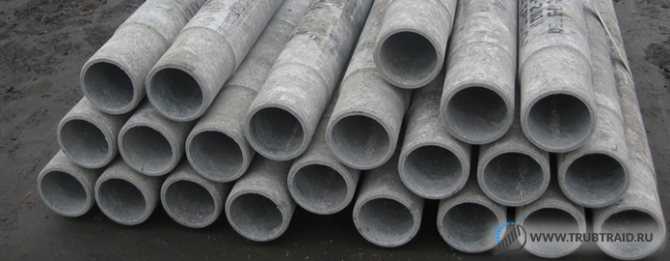

Трубы асбестоцементные дренажные диаметром 200 мм
Обустройство дренажа требует учета множества деталей. Прежде всего нужно качественно выбрать материал. Асбестоцементные дренажные трубы прекрасно подходят для решения этой задачи.
Их удобно использовать по нескольким причинам:
- низкая цена;
- простой монтаж;
- устойчивость к химии и процессам гниения
- стойкость к заиливанию.
Для нарезки конструкций используют электролобзик, ножовку или болгарку. Для последнего инструмента лучше всего применять круг, предназначенный для резки камней, либо алмазный.
При осуществлении резки первым способом придется лить воду в место разреза. По завершению работы нужно быстро очистить круг от пыли. Поскольку асбестоцемент имеет свойство практически моментально твердеть. При использовании ручного инструмента рекомендуется обработать влагой место распила. Это облегчит выполнение задачи.
Дренажные асбестовые трубы применяют как для обустройства открытых, так и закрытых дренажных систем. Отметим, что по своим технических характеристикам продукция из ПВХ обходит рассматриваемые изделия по целому ряду факторов.
