Аналоговые камеры видеонаблюдения супротив ip: что лучше выбрать и каких критериев придерживаться

Производители и модели видеонаблюдения для школ

Dahua Technology

Dahua Technology – китайская компания, крупный производитель продукции для проведения видеонаблюдения, камер P2P, GSM, аналоговых и т.д. Компания владеет патентом на HDCVI технологию. Рассмотрим ассортимент продукции Dahua на примере видеорегистраторов.

DVR7232L	NVR4832	HCVR5216AN-S2

Взаимодействие с технологиями передачи данных / количество подключаемых камер
Аналоговый/32	IP/32	Аналог, HDCVI, IP/16
Разрешение обрабатываемого видео
Предпросмотр и запись 960H в реальном времени	Предпросмотр и запись видео с разрешением до 1920p	Предпросмотр и запись 720p – в реальном времени, 1080p – с задержкой
Место хранения информации
2 HDD SATA до 8 ТБ или 1 eSATA до 16 ТБ, 3 портов USB 2.0	8 HDD SATA до 32 ТБ, 1 порт eSATA объемом до 16 ТБ, 3 порта USB	2 HDD-диска SATA объемом до 8 ТБ, 2 порта USB2.0
Взаимодействие с сетевыми технологиями
Веб просмостр, и просмотр со смартфона в реальном времени и в записи	Сетевой просмотр, подключение к смартфону	Веб просмотр в реальном времени и подключение к смартфону

Несмотря на используемые стандарты передачи данных, представленные модели оснащены схожим набором функций и каждая из них будет полноценной основой для комплектации полноценной системы видеонаблюдения.

Hikvision

Hikvision – китайская компания, позиционирующаяся как мировой лидер в производстве систем видеонаблюдения, беспроводных домофонов, видеоглазков. Рассмотрим ассортимент продукции на примере производимых камер для видеосъёмки.

DS-2DE4220-AE	DS-2CE16D5T-VFIT3	DS-2CC192P(N)-IR3

Тип исполнения
Купольная, скоростная поворотная	Прямоугольный параллелепипед, с фиксированным углом наблюдения	Цилиндр прикрытый защитным кожухом
Технология передачи данных
IP	HDTVI	Аналоговая
Тип матрицы/разрешение/светочувствительность
Progressive Scan CMOS/ 1080p/Цвет: 0.05Лк, Ч/б: 0.01Лк	CMOS/1080p/День:0.01лк, Ночь: 0лк с включённой ИК подсветкой	SONY Super HAD CCD/540 ТВЛ/День: 0.1Лк, Ночь: 0 Лк с ИК подсветкой
Наличие и тип ночного режима
Переход в чёрно-белый режим	Переход в чёрно-белый режим + ик подсветка	Переход в чёрно-белый режим + ик подсветка

Представленные модели применяются для организации видеонаблюдения гибридными сборками, так как это наиболее целесообразно с позиции цена – качество.

CNB

CNB – крупная компания из Южной Кореи, производит полный спектр оборудования для систем видеонаблюдения – камер с записью, видеорегистраторов, домофонов и много другого. Рассмотрим ассортимент компании CNB на примере выпускаемых пультов управления камерами.

CNB-WRC350	CNB-SC100	CNB SC3100

Удалённость подконтрольных объектов в метрах
35	1200	1200
Количество подконтрольных объектов
1	255	255
Дизайн
Переносной проводной пульт округлой формы	ИК пульт дистанционного управления и база с приёмником и информационным дисплеем	Настольный пульт с клавиатурой, джойстиком и четырёх строчным дисплеем
Функции
Управление одной или несколькими (поочерёдно) камерами, настройка камеры на месте монтажа	Контроль всех поворотных камер системы в удобном формате для непрофессионалов	Стационарный пульт управления, используется для управления камерами системы наблюдения и видеорегистраторами

Каждая из представленных моделей применима для использования в системах видеонаблюдения для школ. Выбор модели зависит от сложности системы, поставленных задач и выделяемого бюджета.

Различия между камерами для дома и улицы

Виды видеокамер для видеонаблюдения сильно различаются. Так, например, одни больше подойдут для дома, а другие могут использоваться в уличных условиях. Домашние видеокамеры не требуют высокой степени защищенности, оптических свойств и изолированной электрики. Большее количество требований выдвигается к аппаратуре, которая будет эксплуатироваться на улице, т.к. в помещении окружающая среда не столь агрессивна, в здании не бывает сильных перепадов температур, влажности или жары. Главное и существенное отличие уличных камер от офисных – это повышенная защищенность первых. Корпус обычной камеры может быть выполнен из обычного пластика, тогда как уличная камера будет покрыта специальным прорезиненным покрытием и защищена от влаги по сертифицированным стандартам

Отдельное внимание уделяется изоляции проводки уличных камер, тогда как модели, предназначенные для помещения, не требуют для нее какой-то дополнительной защиты

К уличным видеокамерам, в отличие от офисных и домашних вариантов, выдвигаются более высокие требования и в области оптики. В частности, речь идет о засветах. Если в помещении, особенно в ночное время, луч яркого света не сильно повлияет на работу устройства, то на открытом пространстве в темное время суток яркий свет может на какое-то время ослепить прибор, тем самым выведя его из строя

Этой слабостью могут воспользоваться злоумышленники, так что заранее следует обратить внимание на этот фактор

Чем больше расстояние фокуса уличной камеры, тем более крупными будут выглядеть наиболее отдаленные объекты, что весьма полезно при наблюдении в отдалении. Всего существует три типа моделей для уличного использования: панорамные, портретные и со средним приближением.

Защитой от бликов обладает, как правило, профессиональная техника. Чаще всего за защиту отвечает специальный электронный запирающий механизм, который значительно сокращает время экспонирования, либо автоматически регулируемая диафрагма. Последняя просто сужает отверстие, через которое проходит избыток света. В камерах, которые используются внутри помещений, такая технология практически не требуется.

Также камеры для улиц могу различаться по конструкции.

Купольная видеокамера. Этот вид аппаратов специально защищен от повреждений (врывозащищенные). Корпус выполнен в виде полусферы, а внутри располагается вращающаяся оптика. При помощи таких камер можно получить панорамное (широкоугольное) изображение и без труда наблюдать за движущимися целями.
Корпусная. Наиболее распространенный вид камер. Недорогие, с хорошей оптикой и неплохими возможностями. Существенным минусом является необходимость установки сразу нескольких камер в одном месте.

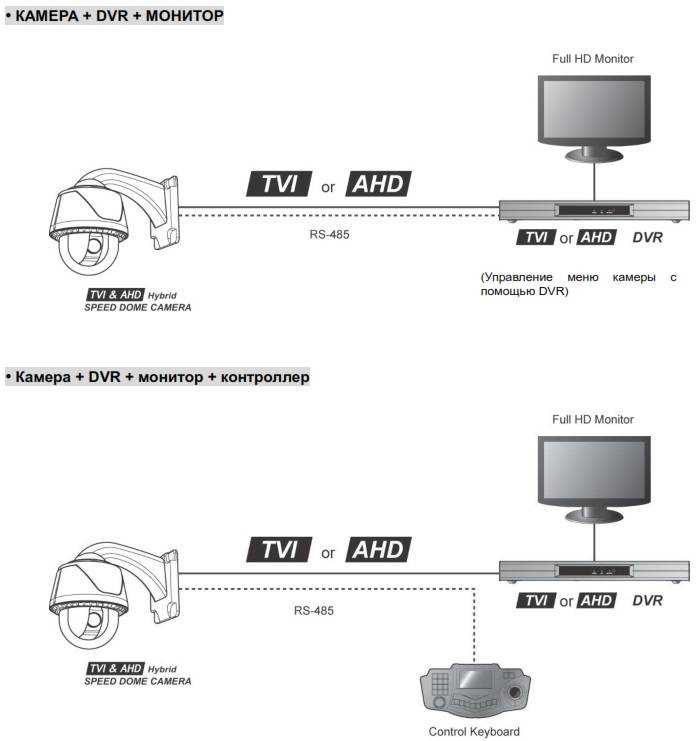

Поворотные видеокамеры. Управляет такими гаджетами удаленный сервер, что очень удобно при дистанционном наблюдении. Чаще всего используются на улице.
Модульные видеокамеры. Довольно популярный вид, который используется как в помещениях, так и на улице. Особенность состоит в том, что такую камеру можно собрать самому, основываясь на своих нуждах. Можно сконструировать камеру с микрофоном, проводную или беспроводную. Модульная камера не имеет корпуса, в комплекте идет только материнская плата и объектив, все остальное докупается самостоятельно.

Принцип действия

Вначале свет проходит через объектив и попадает на линзы. Его путь завершается на матрицах, где и происходит преобразование света в видеосигнал. Для передачи сигнала используется коаксиальный кабель или витая пара, по которым он поступает к видеорегистратору и далее – на монитор. В определенных условиях может выполняться кодировка аналогового сигнала в цифровой с помощью специального оборудования.

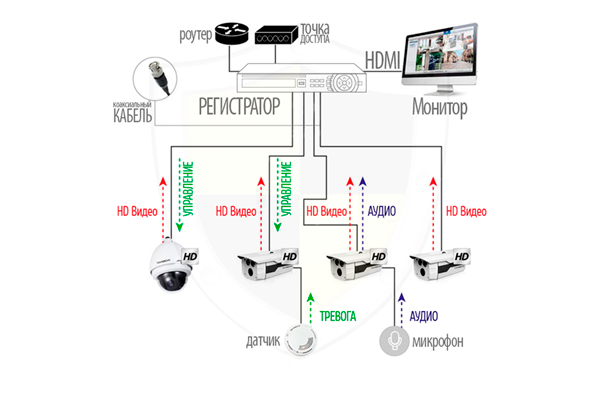

Для вывода информации от видеорегистратора на монитор используется специальная плата видеозахвата. Нередко в комплект оборудования входит сразу несколько аналоговых мониторов или телевизоров. В этом случае, вывести изображения на все устройства возможно путем дополнительной установки коммутатора. Как правило, коммутирующее оборудование необходимо для крупных объектов с большим количеством помещений.

Таким образом, с помощью аналоговых систем видеонаблюдения и контроля возможно решать следующие задачи:

Визуальный контроль над событиями, происходящими на объекте и прилегающей территории. Информация, выведенная на экран, отображает текущую ситуацию. Это дает возможность своевременно отреагировать и принять быстрое решение в той или иной нестандартной ситуации.
Постоянная видеозапись полученной информации на регистраторе или компьютерном оборудовании. Данная функция документально подтверждает все обнаруженные нарушения.
Совместно с видеокамерами используются датчики движения, через которые оператору своевременно поступает информация о всех перемещениях по охраняемому объекту.

Настройка и подключение

IP видеосистему самостоятельно настроить и подключить довольно сложно и проблематично. Если вы не технический специалист и слабо разбираетесь в прописывании и присвоении IP адресов, у вас навряд-ли получится все сделать правильно с первого раза.

Поэтому, если вы хотите подключить видеонаблюдение сами, без приглашения в дом сторонних специалистов, то выбирайте формат AHD. Используйте для этого готовые комплекты с заряженным кабелем, уже имеющим необходимые разъемы.

Просто втыкайте последовательно коннекторы в камеры и в видеорегистратор и пользуйтесь. Даже пенсионеры с этим справляются без особых сложностей.

IP формат – это разделка и обжимка витой пары, настройка IP адресов, подключение свитчей и многое другое. Тут уже потребуются определенные навыки и знания.

ПРОВОДНЫЕ IP КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

В отличие от «аналога» цифровой сигнал может быть восстановлен в точке приема без потерь и помех. Условие одно – протяженность линии не более 100 метров.

Если нужно дальше, то на каждые последующие 100 м устанавливается дополнительный коммутатор. Теоретически, таким способом можно получить любую дальность передачи видео сигнала. Для IP камер в качестве проводного соединения используется как раз витая пара для локальных компьютерных сетей.

Основными недостатками проводных подключения являются:

трудоемкость монтажа кабельной инфраструктуры;
сложности с последующим конфигурированием и наращиванием системы.

IP видеонаблюдение частично позволяет эти проблемы решить.

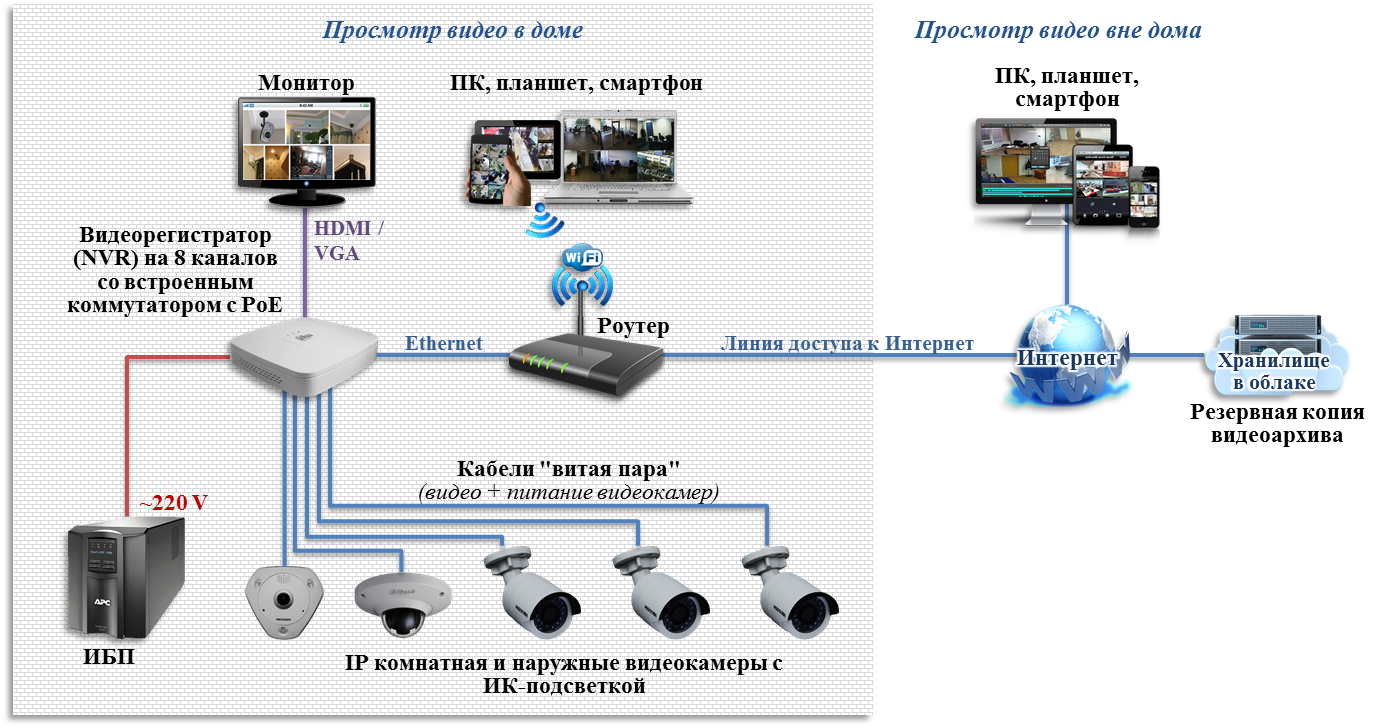

Например, вопрос организации электропитания. Существующие в сетевых системах технологии РоЕ позволяют экономить на прокладки цепей питания.

Если говорить про масштабирование, то здесь тоже все проще, чем для аналоговых видеокамер, каждая из которых требует отдельного канала связи.

Сигнал от нескольких IP камер может передаваться по одной паре. Таким образом, при необходимости установки дополнительных видеокамер можно воспользоваться существующими линиями.

Конечно, существуют ограничивающие факторы:

пропускная способность канала;
удаленность нового места установки от ближайшего коммутатора и пр.

Но разговор сейчас идет про технические возможности, а они есть, как видите.

Несколько слов про особенности применения различных конструктивных исполнений.

Камера видеонаблюдения проводная уличная.

Монтаж уличных устройств может оказаться чрезвычайно дорогостоящим. Вопрос не столько в прокладке проводов, сколько в подготовке трассы, установке дополнительных опор, подвесов и пр. (подробнее…).

С другой стороны, беспроводные варианты не всегда оказываются хорошей альтернативой проводным:

не снимаются вопросы организации питания;
для больших расстояний требуется установка ретрансляторов, применение направленных антенн и пр.

Таким образом, сильно «подвинуть» проводные исполнения уличных видеокамер другим технологиям пока не удается.

Есть конечно исключения, например, при наличии «плотного» WiFi покрытия территории, но это стоит денег, а в существующую сеть вряд ли кто позволить включить посторонние камеры, которые, к тому же, могут существенно просадить трафик.

Проводная мини камера видеонаблюдения.

С технической точки зрения проводное исполнение не только не мешает миниатюризации, но и способствует ей. Отпадает необходимость устанавливать в корпус камеры передатчик, размещать антенну и пр.

С точки зрения энергопотребления проводные видеокамеры выгодней, опять же за счет отсутствия дополнительных электронных компонентов.

Кстати, даже про организации скрытого видеонаблюдения проводные камеры могут оказаться предпочтительней.

Что касается применения проводных камер при организации видеонаблюдения для различных категорий объектов, в частности:

дома;
дачи;
квартиры,

то здесь все определяется конкретными условиями эксплуатации и задачами, решаемыми системой.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

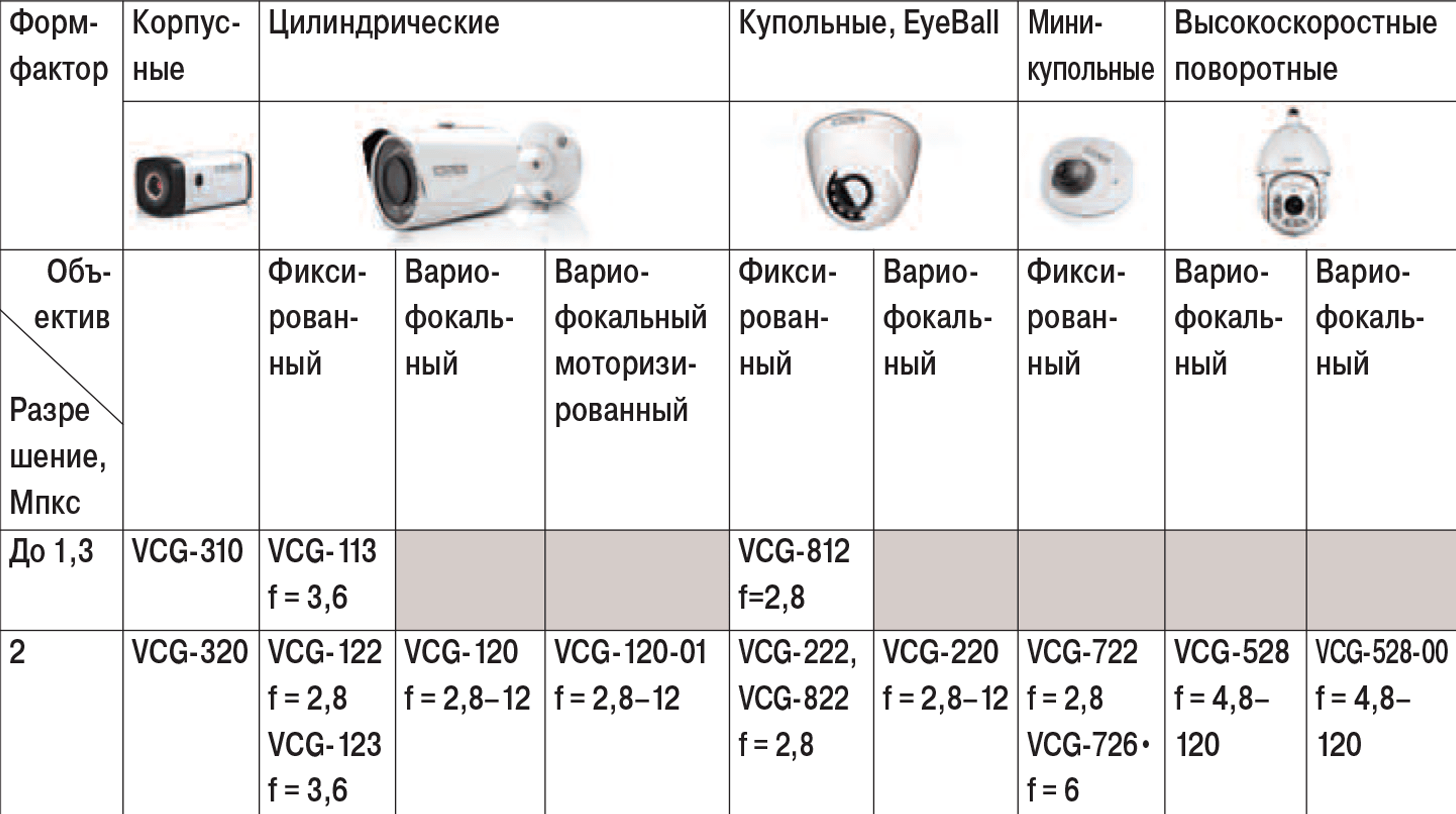

Различия по виду корпуса

Корпусные видеокамеры также разделяются на несколько более мелких категорий:

Цилиндрические.
Купольные.
Кубические.

К цилиндрическим относится подавляющее большинство продающихся в магазинах камер с классическими углами обзора, поэтому на различных объектах, в офисах или на предприятиях чаще всего можно увидеть именно такие камеры видеонаблюдения. Купольными нередко делают камеры с увеличенными углами обзора, поскольку в цилиндрический корпус для данных целей не подходит совершенно.

Корпус кубических камер выполнен в форме квадрата или прямоугольника, такие устройства легко устанавливать на какую-либо плоскую поверхность (стол, полка), благодаря чему для них необязательно устанавливать специальное крепление. В остальном кубические камеры редко чем отличаются от цилиндрических.

Какая система видеонаблюдения лучше и что выбрать?

Так что же выбрать исходя из всего вышеизложенного IP или AHD?

Рекомендации здесь следующие. Если вы технически подкованный специалист и вам действительно нужны все те дополнительные функции, которыми обладают IP системы, плюс позволяет бюджет, то покупайте цифровые видеокамеры и все комплектующие.

При стандартных рядовых задачах – наблюдение за домом, на загородном участке, в небольшом магазине – AHD ваш вариант. При этом вы сможете все установить своими руками, не прибегая к услугам профессионалов и не приглашая в свой дом посторонних людей. И все это за относительно небольшие деньги и хорошую по качеству видеокартинку.

Главный совет -покупая AHD, сразу берите гибридный видеорегистратор, к которому в дальнейшем сможете легко подключить и IP видеокамеры.

https://youtube.com/watch?v=DrXfervtQ6w%3F

Характеристики — основной путеводитель

Основные технические характеристики IP-камеры видеонаблюдения — это то, на что следует ориентироваться в первую очередь. Из базовых стоит выделить:

тип матрицы и разрешение;
качество оптики — объектив;
частота смены кадров;
корпус (для выбора уличной камеры видеонаблюдения).

С какой матрицей лучше выбрать камеру

Изучая техническое описание IP-видеокамер, можно встретить две аббревиатуры, относящиеся к матрице: CCD или CMOS. Последние встречаются чаще (особенно в недорогих моделях), имеют низкое энергопотребление и высокое быстродействие, а также отличаются более качественной съёмкой ярких объектов. Основные преимущества CCD-матриц: хорошая светочувствительность и лучшее восприятие движущихся объектов, благодаря чему их особенно выделяют при покупке автомобильных камер.

Не без оснований, бóльше внимание при выборе любой камеры, падает на разрешение матрицы. Не смотря на то, что для простых домашних камер будет достаточно и 1,3 Мп, рекомендуем выбирать камеры для видеонаблюдения с разрешением не менее 2 Мп

Формат воспроизведения	Мегапиксели	Разрешение
SXGA	1,3	1280×1024
WUXGA	2,3	1920×1200
QXGA	3,1	2048×1536
WQXGA	4,1	2560×1600
QSXGA	5,2	2560×2048

Чем больше в матрице IP-камеры пикселей, тем больше она захватит мелких объектов, что напрямую влияет на качество изображения. Но вместе с этим, многопиксельная съемка и весить будет соответственно — учитывайте это, при хранении своего видеоархива.

Выбор объектива и настройка фокусного расстояния

Монофокальный, вариофокальный и трансфокальный — не пугайтесь этих слов, они помогут, если не знаете, какой объектив для камеры видеонаблюдения выбрать.

Монофокальный вид объектива имеет определённую величину фокусного расстояния и конкретный угол обзора — изменить эти параметры попросту невозможно. Видеокамеры с такими объективами недороги и несложны в использовании. Если вам не потребуется поворачивать и перетаскивать камеру, этот вариант вполне подойдет. Настраиваемые и упровляемые же IP- камеры оснащены вариофокальными и трансфокальными объективами, с тем отличием, что последние могут регулироваться дистанционно при помощи пульта. Функции фокусировки и масштабирования очень удобны при настройке охвата территории на видеозаписи, особенно если периодически требуется корректировка.

Отличить виды объективов между собой не сложно. В случае с фиксированной съёмкой, в характеристиках будет указано конкретное фокусное расстояние, например, 2,8 мм. В других случаях, указывают диапазон регулировки — 4,8-120 мм. Объективы с удалённым управлением используют в механических поворотных камерах с функцией PTZ, о которой мы скажем ниже.

Чтобы правильно выбрать фокус камеры видеонаблюдения, воспользуйтесь таблицей перевода углов обзора в фокусное расстояние:

Фокусное расстояние	матрицы 1/3″	матрицы 1/4″
Угол обзора по горизонтали	Угол обзора по вертикали	Угол обзора по горизонтали	Угол обзора по вертикали
2,8 мм	82	65	65	52
2,9 мм	80	63	63	50
3 мм	77	62	62	48
3,5 мм	69	55	55	42
3,6 мм	67	53	53	41
3,7 мм	66	52	52	40
3,8 мм	65	51	51	38
4 мм	62	48	48	37
4,2 мм	60	46	46	36
4,4 мм	57	45	45	34
4,5 мм	56	44	44	33
5 мм	51	40	39	30
6 мм	43	33	33	25
7 мм	38	29	29	22
8 мм	34	25	25	19
8,8 мм	31	23	23	17,5
10 мм	27	20	20,5	15,4
12 мм	22,6	17	17	12,8
15 мм	18,2	13,7	13,7	10,3
16 мм	17,1	12,8	12,8	9,6
25 мм	8	11	7,3	5,5
50 мм	4	5,5	2,7	2,8

Не проморгайте: интервал кадров в IP-камере

Частота смены кадров влияет на плавность и естественность видеозаписи. Как и в случае с разрешением, чем выше данные параметры, тем лучше качество, но больше объем получаемого материала. Для комфортного восприятия изображения, рекомендуем выбирать камеры видеонаблюдения со сменой не менее 20 кадров в секунду, 30 — самый оптимал.

Корпусные камеры — на что обратить внимание

На вопрос, как выбрать камеру видеонаблюдения для улицы, ответим: так же, как и любую другую, обращая внимание на те же параметры (матрица, фокус, разрешение и тд.), прибавив к ним характеристики корпуса. Дело в том, что оптика и электроника видеооборудования не выдержит жестоких погодных условий без хорошей внешней оболочки. Поэтому уличные камеры снабжены подогревом, пылевлагозащитой и, часто, антивандальными системами

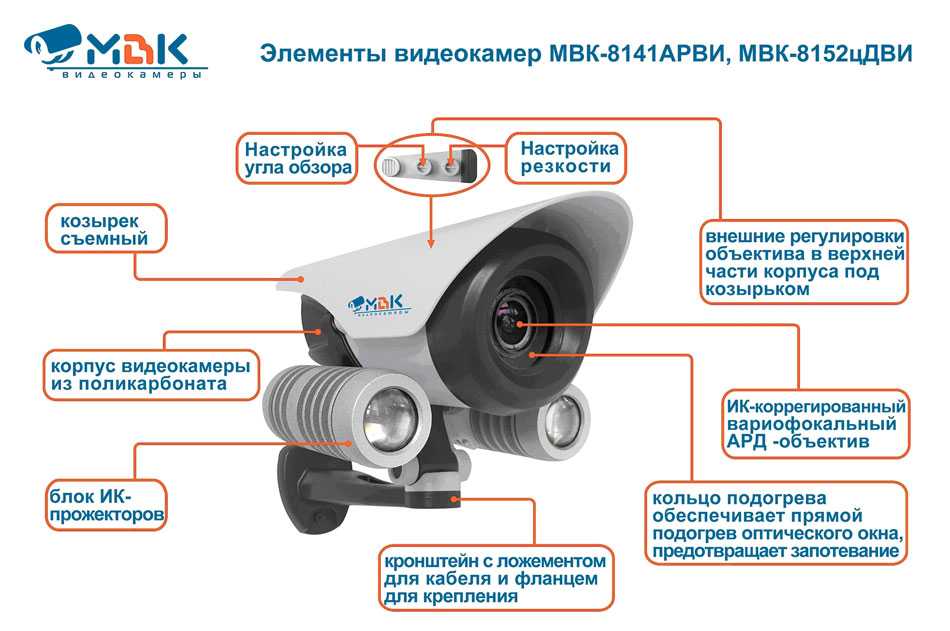

Поэтому уличные камеры снабжены подогревом, пылевлагозащитой и, часто, антивандальными системами.

СКОРОСТЬ И СПОСОБЫ ПЕРЕДАЧИ ВИДЕОСИГНАЛА

У аналоговых камер видеонаблюдения скорость передачи видеосигнала составляет 25 кадров в секунду. То есть мы всегда имеем «живое» видео.

Другое дело, что при записи, например, на видеорегистратор последний может оказаться не в состоянии обработать видеопоток от большого количества видеокамер, обладающих, к тому же, высоким разрешением. Следствием этого будет запись и последующее воспроизведение видеоархива с меньшей скоростью.

Расстояние передачи информации от видеокамеры к точке приема ограничено. Предельная дальность определяется уровнем помех и способом организации связи:

коаксиальный кабель (75 ом);
витая пара.

Первый вариант наиболее прост. На «коаксиал» с обеих сторон устанавливаются BNC разъемы и с их помощью наша камера коннектится к нужному устройству.

Минус в том, что коаксиальный кабель является несимметричной линией связи и сильно подвержен влиянию наведенных электромагнитных помех, которые с ростом их уровня ухудшают качество изображения, вплоть до его исчезновения.

Усиление полезного сигнала приведет к пропорциональному увеличению помех. Применение фильтров может дать определенный результат, но это сложно и не всегда эффективно. Кроме того, мы теряем главное преимущество – простоту подключения аналоговой камеры в другому оборудованию системы видеонаблюдения.

Но не все страшно. В условиях спокойной электромагнитной обстановки и при длинах линий связи до 100-200 метров качества изображения достаточно для решения многих задач видеонаблюдения. Для:

дома;
дачи;
квартиры;

или небольшого офиса коаксиальное соединение оптимально в большинстве случаев.

Если требуется передать аналоговый сигнал на большее расстояние используется витая пара. Кстати, оптимальным шагом навивки проводов является 20 витков на метр. Это значит, что для аналогового видеонаблюдения предпочтительным является кабель типа ТПП («полевка»), а не UTP, которая используется в ЛВС и в IP видеонаблюдении, кстати.

Чтобы подключить аналоговую камеру таким образом, потребуется пара передатчик (со стороны видеокамеры) – приемник (для подключения к регистратору, ПК или видеосерверу).

При использовании активных приемо-передатчиков можно обеспечить стабильно качество на расстояниях порядка 1 километра или в условиях высокого уровня помех, например, на производстве.

Вне зависимости от способа подключения: общий минус – для каждой камеры требуется отдельная линия.

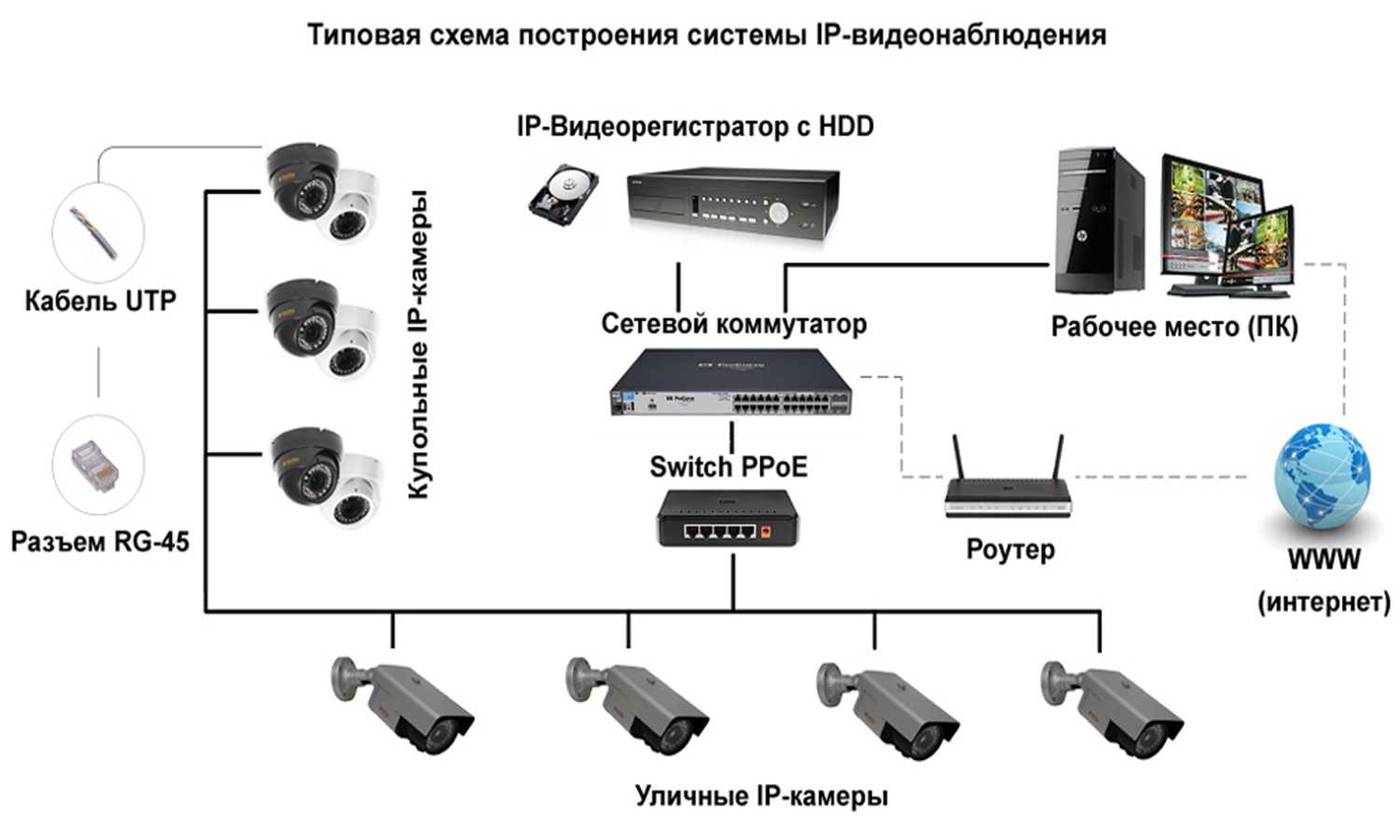

IP-камера, ее особенности

Особую популярность обретают именно камеры IP-типа. Они также могут иметь иное название, к примеру, Wi-Fi-камеры. Принцип работы камеры достаточно прост: изображение, которое захватывает оптика камеры, попадает на ПЗС-матрицу, после дифференцируется в электрический сигнал.

Все IP-камеры имеют отдельный:

IP-сервер.
IP-адрес.
Сетевой интерфейс.

Подобные камеры способны работать и передавать информацию при помощи локальной сети, а также при использовании Интернет-соединения. Преимуществом подобного устройства является предельная автономность, отсутствие необходимости приобретения и установки дополнительного оборудования. Единственное,что должно быть качественным и надежным-это линия передачи информации-кабель.

Наличие собственного статического адреса позволяет получать информацию с камеры, с любой точки мира где есть доступ к сети Интернет. В зависимости от конструкции и особенности работы камеры различают:

Внешние.
Внутренние.

Внешние отличаются набором тех функций, которые способны защитить устройств от воздействия погодных условий-влаги, ветра, низких температур. Кроме того, уличные камеры обладают набором защиты против механического воздействия и вандальных действий.

Внешняя IP-камера

Внутренние камеры,которые устанавливаются внутри помещения не имеют подобного набора протекции, что и объясняет низкую ценовую позицию. Большая часть передает изображение в формате HD-качества. Конструкция и внешний вид IP-камеры может отличаться, что и определяет их функциональность и прямое предназначение.

Внутренняя IP-камера

Существуют несколько видов IP-камер:

Корпусные. Самые обыкновенные камеры, которые имеют прямоугольный защитный корпус. Отличаются низкой ценой.
Компактные. Отличаются маленьким размером и способностью работать при наличии беспроводного соединения, через Wi-Fi. Применимы там, где есть необходимость устанавливать их в скрытном месте, к примеру в банковских структурах.
Купольные. Обладают специальной формой камеры,которую очень трудно повредить или вырвать с места установки. Идеально подходят для мест, где есть вероятность порчи системы видеонаблюдения.
Цилиндрические. Выполнены в в форме цилиндра, который имеет крепеж в виде кронштейнов.
Поворотные. Такие IP-камеры могут осуществлять поворот обзора,который осуществляется дистанционно.

Любые IP-камеры могут быть дополнительно оснащены микрофонами, ночной подстветкой, датчиком движения.
