Диаметр трубы для водопровода: сечение пластиковых труб, как выбрать, какой диаметр для водоснабжения

Старые таблицы расчета – надежное пособие для современного инженера

Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.

Онлайн калькуляторы для расчета также в помощь

Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.

Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.

Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.

Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.

8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

Диаметр	Площадь	Пропуск. способность при скорости,м3/час
наруж.,мм	внутр.,мм	внут.сеч.,мм2


















0,5 м/с — скорость воды в трубе от переливного лотка
0,8 м/с — скорость воды в трубе коллектора
1,2 м/с — скорость воды в трубе на входе в насос
2,0 м/с — скорость воды при выходе из насоса
2,5 м/с — максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:

Диаметры труб от переливного лотка к коллектору;

Диаметры труб коллектора;

Диаметры всасывающей трубы на подачу в насос;

Диаметр трубы после насоса, фильтров, линии форсунок.

У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

Рис 8.11. Соединение форсуночной линии.

Для соединения форсунок нам понадобятся следующие материалы:

Уголок 50мм-90 0 — 6шт.

Тройник 50мм — 2шт.

Тройник 63мм — 1шт.

Редукция короткая 63-50мм — 2шт.

— труба 63мм — 6 м. (определяется по расстоянию от центра

длинного борта до техпомещения.)

Труба 50мм — 12м. (суммируем все отрезки трубы 50мм

согласно вычисленному расположению форсунок.)

Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.

Рис. 8.12 Подключение донных сливов.

В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:

Муфта с н.р. 63-2″» — 1шт.

Труба 63мм — 2м.

Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.

Рис 8.13 обвязка скиммеров.

Для обвязки скиммеров нам понадобятся следующие материалы:

Муфта с н.р. 50-2″» — 2шт.

Угол 50-90 0 — 2шт.

Тройник 63 — 1шт.

Редукция 63-50 — 2шт.

Труба 50мм — 6м.

Как спаять полипропиленовые трубы труднодоступных местах

Для этого трубопровод разделяют на участки. Первым делом прокладывают неудобный участок. Лучше формировать и устанавливать его отдельно. Потом монтируют более мелкие и простые элементы.

Эти работы должны выполнять минимум два человека, у которых есть нужные знания и опыт. Это позволит правильно соединить пластиковые трубы в труднодоступных местах с помощью вспомогательных инструментов. Поскольку в этом случае о качестве и долговечность водопровода можно забыть.

Сварка полипропиленовых трубопроводов в труднодоступных местах – это трудоемкая работа. Для выполнения которой нужно приложить много сил.

К труднодоступным местам относят:

подпотолочное пространство;
углы помещения.

Ремонт полипропиленового водопровода в труднодоступных местах нужно начинать с подготовки места для размещения сварочного устройства. Для этого нужно найти помощника или подвесить сварочный аппарат на крюк, который подготавливают заранее.

Если трубопровод расположена рядом со стенами, нужно использовать особый прием.

Прямую часть и часть с фитингом поочередно греют паяльником. Это необходимо, поскольку нужно, чтобы первая часть не успела остыть, пока будет нагреваться вторая. Нужно также очень внимательно контролировать глубину стыкования трубы. Для этого делают специальную отметку маркером.

Пайка полипропилена в труднодоступных местах ничем не отличается от обычной сварки пластика. Разница только в условиях работы.

Надеемся, с помощью нашей статьи стало понятно, как спаять полипропиленовые водопровод в труднодоступных местах.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

наружный диаметр изделия 76 мм;
толщина стенки 3 мм;
внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

крупного диаметра – от 508 мм;
среднего – 114-530 мм;
мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

½» — 12,7 мм;
¾» — 19,0 мм;
1» — 25,4 мм;
1½» — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

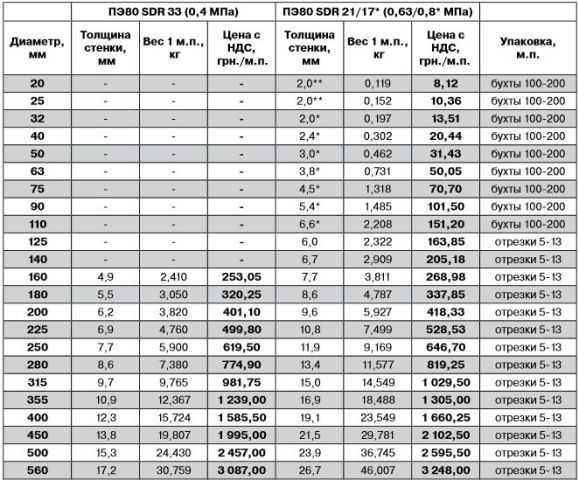

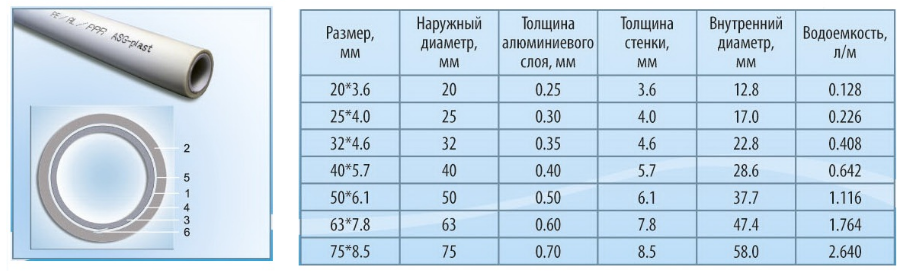

Таблица размеров пластиковых труб

полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Виды водоснабжения в частном доме

Существует 2 варианта водоснабжения в частном доме:

Подключение к центральной системе. В этом случае, хозяину нужно вызвать специалистов, которые подведут воду к дому. Ему останется только сделать разводку по дому.
Автономный вариант. В этом случае, придется вложить большое количество средств, чтобы сделать колодец или пробурить скважину. Однако, несмотря на высокие затраты на установку, не нужно каждый месяц платить за воду, такое водоснабжение не зависит от внешних факторов. Если скважина попала в чистый источник, гарантирована чистая вода.

Для водоподведения, нужно получить соответствующие разрешения.

От чего зависит проходимость трубы

Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.

Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.

У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.

Кроме материала изготовления, проходимость зависит и от иных характеристик:

Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.

Типовые варианты обустройства водопровода

Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы. При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.

Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.

Заключение

Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.

Диаметры труб для водопровода из различных материалов

Сегодняшний рынок может предложить несколько более разнообразный выбор. По этой причине дилетанту нелегко приходится при попытке сориентироваться и выбрать среди пластиковых, металлопластиковых и других соответствующие запросам диаметры.

Особенно затруднен выбор, когда необходимо при совершении ремонта стыковать трубы из различных материалов.

Системы исчисления диаметров труб из различных материалов

При стыковании водопроводных труб из стали с трубами из пластика можно использовать стандартные переходные элементы – их выполняют, учитывая размеры водопроводных труб из каждого материала.

Несколько большие сложности могут быть, если потребуется замена медных и алюминиевых труб, так как они выпускаются согласно метрическим стандартам. При этом следует учесть реальный метрический размер как наружного, так и внутреннего диаметров.

Обозначения размеров труб для водопровода несколько отличаются от общепринятых, а если учесть то, что водопроводчики – люди довольно изобретательные, неудивительно, что они нашли из положения прекрасный выход. Была разработана специальная удобная система резьбы для наружного диаметра.

Описать ее можно примерно так. Труба полудюймовая выпускается с диаметром менее 21 мм, такой же диаметр и у наружной резьбы. Но при обозначении ее указывают в соответствии с внутренним диаметром и прибавляют слово «труб». В документации это выглядит следующим образом: 1/2” труб.

Диаметры труб стальных водопроводных

Внутренний диаметр у труб с разной резьбой будет таким:

труба 1/2 дюйма – 12,7 мм;
труба 3/4 дюйма – 19,0 мм;
труба 7/8 дюйма – 22,2 мм;
дюймовая труба – 25,4 мм;
1,5 дюймовая труба – 38,1 мм;
2 дюймовая труба – 50,8 мм.

Диаметры трубной резьбы:

труба 1/2 дюйма – 20,4 — 20,7 мм;
труба 3/4 дюйма – 25,9 — 26,2 мм;
труба 7/8 дюйма – 29,9 — 30,0 мм;
дюймовая труба – 32,7 — 33,0 мм;
1,5 дюймовая труба – 45,8 — 46,2 мм;
2 дюймовая труба – 57,9 — 58,3 мм.

После ознакомления с размерами водопроводных труб сориентироваться при выборе уже намного проще. Чтобы как можно меньше проблем возникало при состыковке стальных и пластиковых труб, можно изучить специальные таблицы, где приводятся размеры труб водопроводных из разного материала.

Какие есть диаметры труб для водопровода?

Промышленность выпускает огромное количество вариантов. Полный перечень и сводная таблица есть в ГОСТах. Но самые востребованные версии можно привести на примере стальных труб

Важно знать: диаметр металлической трубы немного отличается от пластиковой, самые ходовые варианты: 13.5, 17, 21.3, 26.8, 33.5, 42.3 миллиметра. Размеры пластиковых изделий приведены ниже

ГОСТ 3262 75 сварные (стальные) водопроводные трубы

Виды труб

Ведущие технологи работают над созданием уникальных материалов. Отлично зарекомендовали себя пластиковые трубы. Основные виды:

Полипропиленовые трубы.
Полиэтиленовые трубы.
Металлопластиковые трубы.

Подробнее о видах труб можно прочитать в нашей статье – Как виды труб бывают (

Соответствие метрических и дюймовых размеров

Зная габариты стальной водопроводной системы, можно понять, какие размеры пластиковых элементов следует использовать вместо металлических. Для этого нужно дюймовый размер умножить на 25.4 (1 дюйм = 25,4 мм). Получится внутренний диаметр пластиковой трубы. Затем следует подобрать наиболее близкий по значению тип трубы. При этом выбирать размер следует в сторону увеличения. Например, для размера 3/4″ при переводе в мм получим 19,05 мм. По таблице видим, что близко расположены 2 размера: 16,6 мм и 21,2 мм. Выбираем больший, то есть трубу с наружным диаметром 32 мм.

Идя в магазин, не обязательно запасаться штангенциркулем или линейкой, чтобы подобрать необходимый размер изделий. Достаточно прочитать маркировку пластиковых водопроводных труб. На первый взгляд, надпись выглядит как бессмысленный набор букв и чисел, но это не так. В маркировке указываются:

производитель (графический логотип);
тип изделия;
номинальное давление (буквенно-цифровое обозначение, начинающееся с PN);
размеры трубы в мм (наружный Ø х толщина стенки);
класс эксплуатации;
максимальное рабочее давление в мПа;
нормативный документ, например ТУ или ГОСТ.

Для определения соответствия метрических и дюймовых размеров можно воспользоваться таблицей:

Дюймовый Ø	Металлопластиковые	Полипропиленовые	ПВХ
1/2	16	20	20
3/4	20	25	25
1	26	32	32
1 1/4	32	40	40
1 1/2	40	50	50

В дюймах задается только диаметр. Для указания длин участков, сгонов, межосевых расстояний и пр. используется величина в миллиметрах.

Востребованные габаритные параметры

При прокладке коммуникаций в многоквартирных жилых домах и общественных зданиях используются стандартные размеры труб:

1/2″ для разводки внутри санузлов и кухонь;
3/4″ и 1″ для стояков отопления;
1¼» и 1½» для стояков водоснабжения.

При использовании металлопластика:

16 мм для разводки;
20 и 25 мм для отопления;
32 и 40 мм для стояков.

При выборе полипропилена и ПВХ:

20 мм — водоснабжение;
25 и 32 мм — отопление;
40 и 50 мм — стояки.

Трубопроводы большего габарита используются только в разводке различных магистралей в подвалах, на чердаках и в технических помещениях.

Резьбовые размеры для трубной резьбы всегда указываются в дюймах. Маркировка на различных фасонных частях, например на кранах, муфтах, удлинителях, может указывать габариты в дюймах и мм. Например, надпись на удлинителе (½» 45) означает: диаметр резьбы — ½», длина — 45 мм.

Критерии выбора

Как определить необходимый размер трубы

Для обеспечения достаточного напора воды нужно знать пропускную способность трубопровода. Исходя из этого параметра решают, какие трубы лучше использовать для водоснабжения в квартирах.

При выборе нужно обязательно учитывать диаметр. Если он составляет 32 мм, то за минуту через такое отверстие пройдет 50 литров воды. Через отверстие диаметром 25 мм пройдет 30 литров.

Требуемый диаметр подбирают по таким показателям:

длина водопровода;
количество потребителей в сети;
температура воды;
количество мест, оказывающих сопротивление току воды — поворотов и стыков;
материал труб.

Чем длиннее водопровод и чем больше количество потребителей воды на нем, тем большего диаметра следует приобретать трубы. Увеличенный диаметр стоит проектировать и в том случае, если в системе много поворотов и стыковок.

Принято считать, что скорость движения воды по централизованной системе составляет 2 м/с. По ней рассчитывается соотношение длины трубопровода и его диаметра.

Условно сеть разделяют по длине на три группы:

до 10 метров;
10 – 30 метров;
больше 30 метров.

В первом случае оптимальный размер поперечного сечения составляет 20 мм, во втором – 25 мм, и в третьем – 32 мм. Это типичный расчет, а реально поперечное сечение трубопровода можно определить по онлайн калькулятору, внеся в него планируемое потребление воды.

Из какого материала ваш водопровод? Медь 11.11%

Сталь 5.56%

Нержавеющая сталь 0%

Металлопласт 11.11%

Полипропилен 50%

Полиэтилен 22.22% Проголосовало: 18

Мне нравится2Не нравится

Факторы, влияющие на выбор трубного диаметра

Трубопровод водоснабжения предназначен для транспортировки к точкам разбора холодной и горячей воды необходимой температуры и напора. Если температурные параметры зависят от свойств источника и теплопроводности труб, то напорные характеристики определяются трубными размерами. То есть, чем меньше сечение и больше длина трубопровода, тем ниже давление воды будет на конце линии.

С учетом вышеизложенного, на выбор диаметра водопроводной трубы влияют следующие факторы:

Напор на входе внутреннего водопровода. При индивидуальном водоснабжении он задается автоматическими приборами (реле давления).
Длина трубопроводной магистрали.
Необходимый напор в точках водоразбора.
Количество, вид и сечение проходных каналов запорной и регулирующей арматуры, приборов учета, насосного оборудования по пути следования воды. Любое сужение прохода на пути водотока значительно повышает гидропотери.
Число поворотов и изгибов магистрали. Каждый поворот и изгиб создает сопротивление водному потоку и увеличивает гидравлические потери.
Объемы водопотребления. Фактор напрямую связан с количеством точек подключения сантехприборов – чем их больше, тем большее понадобится сечение труб.
Схема разводки трубопровода. Если магистраль подходит последовательно к каждому прибору, ее диаметр делают больше. При использовании коллекторной подводки внутреннее сечение труб берут поменьше.

Наружный диаметр трубы, подходящей к дому (мм)	Примерный расход воды, который можно получить изданной трубы.	Потребитель	Расход, л/мин	Расход, м3/ч
Умывальник с раковиной	10	0,6
л/мин	М3/час
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
20 мм	15 л/мин	0.9 мЗ/час
Душ	12	0,72
25 мм	ЗО л/мин	1.8 мЗ/час	Туалет	7	0,42
32 мм	50 л/мин	3 мЗ/час	Биде	6	0,36
Стиральная машина	12	0,72
40 мм	80 л/мин	4.8 мЗ/час	Кухонная мойка	12	0,72
50 мм	120 л/мин	7.2 мЗ/час	Посудомоечная машина	8	0,48
Водоразборный кран 1/2”	20	1,2
63 мм	190 л/мин	11.4 мЗ/час
Водоразборный кран 3/4″	25	1,5

Таблица 3. Сводная таблица пропускной способности трубопроводов и водопотребления отдельными сантехприборами

Проведение расчетов

Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.

Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:

Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.

Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.

Площадь поперечного сечения

S = 0,785 × D2

При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.

Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.

Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома

Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.

Сколько жидкости в системе

Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.

трубопроводы;
радиаторы, конвекторы или иные нагревательные приборы;
задвижки, шаровые краны, прочая запорная аппаратура.

Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:

котел отопления;
расширительный бак;
система теплого пола (если она есть);
коллектор отопления, регулировочный узел;
фитинги, переходники и прочие дополнительные элементы.

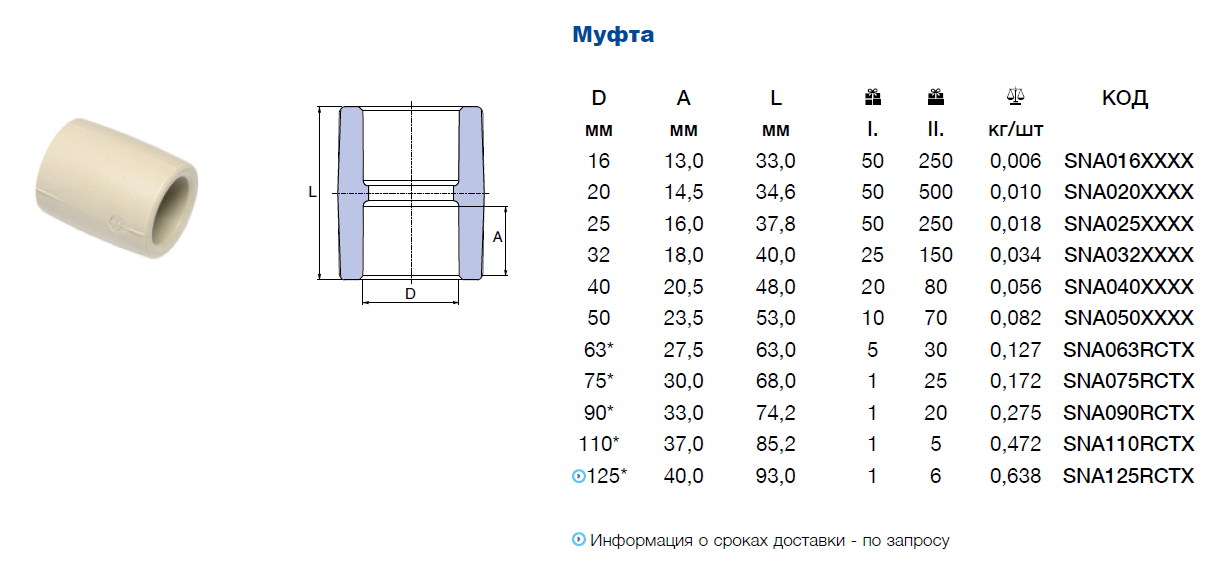

Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.

Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.

Внутренний объем

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.

Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.

Как определить диаметр труб?

Диаметры труб водопроводных систем имеют свои специфические обозначения, в которых неискушенный человек может попросту запутаться. Мы привыкли, что все размеры обозначаются метрической системой: миллиметры, сантиметры и т.д. Однако специалисты и производители в качестве показателя диаметра труб выбрали дюймы, в которых порой трудно разобраться. Исключение составляют изделия из меди и алюминия, диаметр которых исчисляется метрической системой.

Один дюйм равен 25,4 миллиметра. Официальное обозначение дюйма, например 1”, ½”, ¾” и т.д. Эти данные указаны для внутреннего размера изделий. Если трубы для водопроводной системы исчисляются подобным образом, то затруднений, обычно, не бывает. Если происходит соединение изделий, диаметр которых представлен в мм и дюймах, то можно произвести самостоятельно вычисления или воспользоваться специальными переводными таблицами, которые очень просто найти в сети.

В метрической системе обозначение выглядит так: например 16/1, где 16 – наружный диаметр, а 1 – толщина стенок изделия, это означает, что внутренний диаметр составляет 15 мм.

Наиболее часто, встречающиеся размеры водопроводных труб в быту:

Если вышеприведенные данные не совсем понятны, то при покупке труб для замены в водопроводе частного дома или квартиры достаточно продавцу назвать размер изделия в мм или принести образец. При этом Вам окажут бесплатную консультацию, правильно подберут трубу и порекомендуют фитинги для соединения.

Выбор водопроводных труб

При строительстве или замене водопроводной системы часто возникает вопрос о том, из какого материала и какой диаметр трубы для водопровода лучше выбрать?

Пластиковые изделия привлекают потребителей дешевизной и простотой выполнения монтажных работ. Наиболее популярны трубы ПВХ (поливинилхлорид) и полиэтиленовые металлопластиковые изделия. Внутренние стенки данных изделий имеют слой пищевого полиэтилена, который не оказывает негативного влияния на качество питьевой воды, что является необходимым условием для сохранения здоровья потребителей.

В настоящее время стальные или медные трубы используются довольно редко из-за сложностей при установке, соединении и высокой цены.

У специалистов, которые занимаются созданием различного типа коммуникаций, существуют отдельные таблицы и формулы для расчета диаметра труб. Профессионалы используют их в больших и сложных системах водоснабжения.

Однако в бытовых условиях при устройстве водопровода в городских квартирах и частных домах применяются изделия следующих размеров:

Для подачи воды к сантехническим приборам применяются изделия от 10 до 15 миллиметров или 1/2 и 3/8 дюйма соответственно.
В качестве стояка водопроводной системы, как правило, используют трубы в 20 и 25 миллиметров, в дюймах эти значения выглядят так: 3/4” и 1”.

Поэтому при возникновении проблемы, как рассчитать диаметр трубы водопровода, лучший вариант – использовать общепринятые размеры или посоветоваться со специалистом. У разных производителей значения размеров могут несколько отличаться из-за толщины используемого материала стенок изделий.

Конечно, можно использовать трубы, которые имеют больший размер, однако они дороже, чем стандартные и часто используемые изделия. Если система водоснабжения имеет большую протяженность и в ней много различных ответвлений и переходов, то применение труб большего диаметра вполне обосновано. Но при этом следует учесть, чтобы диаметр трубы не был больше чем размер стояка.
