Пластиковые трубы для вытяжки и их характеристики

Трубы для вентиляции: особенности выбора для вытяжной и вентиляционной системы

Обычная кухонная вытяжка – это принудительная вытяжная вентиляционная система, которая практически идентична вентиляции. Но стоит отметить отличие от общеобменной внутриквартирной вентиляции. Оно заключается в том, что в многоэтажных домах общеобменная вентиляция с естественным побуждением функционирует без задействования вентилятора. Помимо этого, система такого типа служит для осуществления воздухообмена по всему помещению, а функция вытяжки предполагает удаление загрязненного воздуха в определенном месте и в конкретное время.

Для кухни очень важно наличие воздуховода. Современная общеобменная вентиляция не ликвидирует продукты сгорания и испарения влаги именно от плиты, а обеспечивает воздухообмен по всей квартире

Такая ситуация устраивает далеко не каждого, так как всем хочется, чтобы ремонт прослужил как можно дольше, чтобы не требовалось часто проводить генеральную уборку с тщательным отмыванием стен, потолка и мебели.

Трубы для вытяжки должны быть качественными и нужного размера

Поэтому со временем начали выпускать местные вентиляционные приборы, которые устанавливают над плитами, – вытяжки. Труба для кухни служит для того, чтобы выводить загрязненный воздух за пределы помещения. Это и есть основная функция воздуховодов.

Как и любой прибор, воздуховод имеет свои плюсы и минусы. Главное преимущество заключается в возможности эффективного удаления углекислого газа, влаги и копоти. Недостатки труб для вытяжки:

• занимают большое пространство;
• плохо вписываются в кухонный интерьер;
• работа вентилятора создает дополнительный шум, особенно если его монтаж был проведен неправильно;
• требуется регулярная чистка снаружи, а иногда и внутри изделия.

Советы по выбору

Диаметр трубы и вытяжного отверстия должны совпадать Диаметр штуцера вытяжки — это размер, который учитывается при установке трубы в отверстие шахтного канала. В зависимости от этого подбирается сечение короба. Габариты трубы зависят от формы воздуховода, внутреннего сопротивления, материала короба.

Размеры вентиляционного трубопровода рассчитываются специалистами, самостоятельно формулы применить можно, но трудно учесть все существующие нюансы.

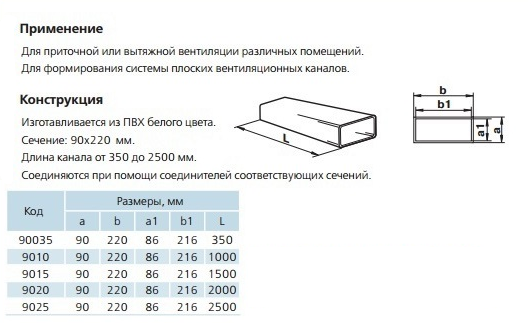

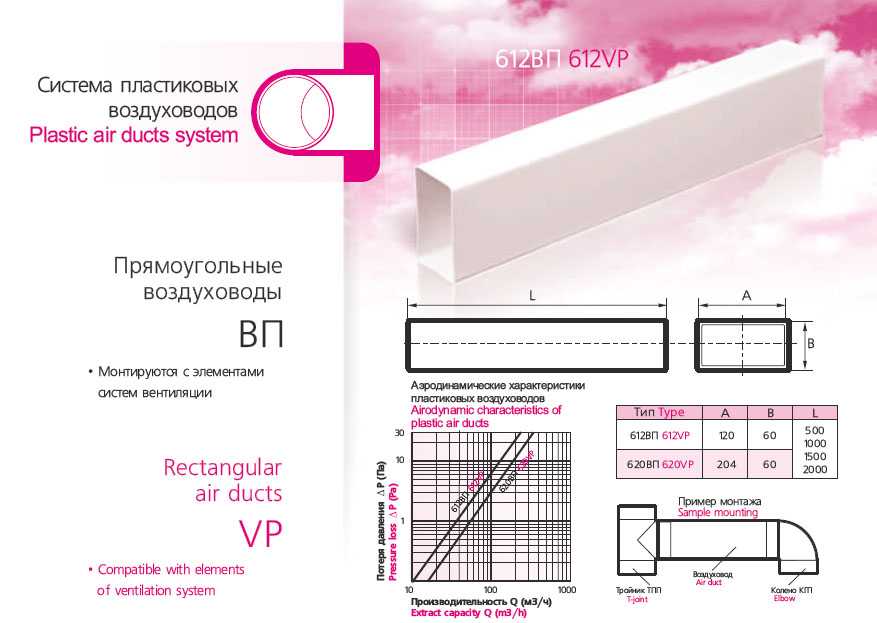

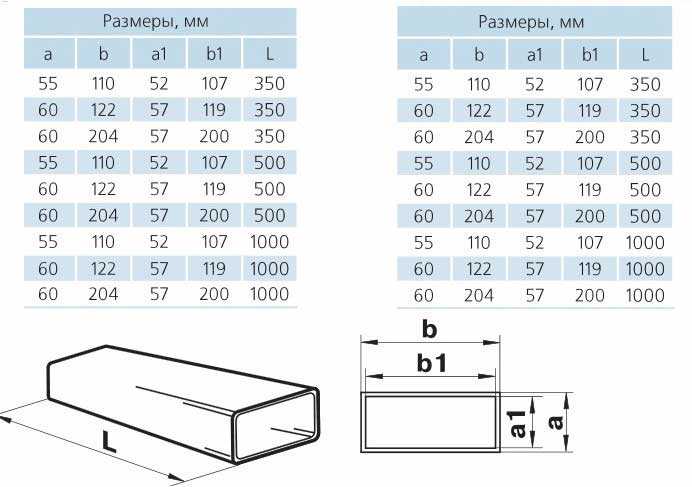

Размеры и сечение

В идеале выходное отверстие в шахту по площади сечения должно совпадать с аналогичным размером трубопровода. Неправильный диаметр негативно влияет на качество работы. Сужение магистрали ведет к увеличению внутреннего давления, в результате повышается шум и вибрация.

Если труба для вытяжки имеет большой диаметр, скорость напора снижается, вывод продуктов горения происходит с меньшей результативностью. Восходящие потоки полностью не захватываются и частично переходят в атмосферу помещения.

Диаметр и форма

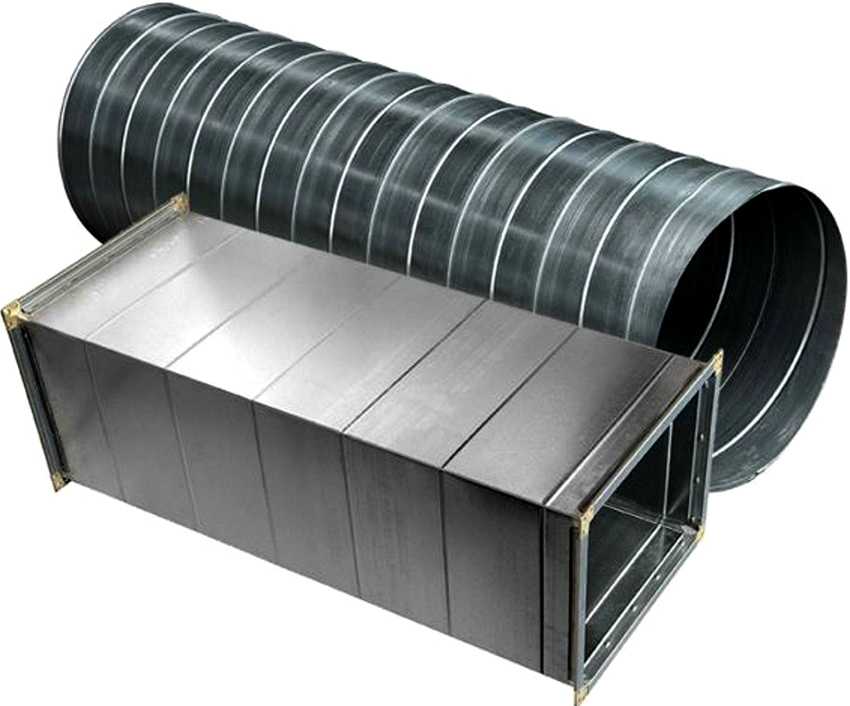

Воздуховоды круглого сечения отличаются меньшим сопротивлением, чем квадратные и прямоугольные, поэтому используются чаще. В прямоугольных коробах создается определенное препятствие потоку в виде угловых впадин.

Для круглых труб используется диаметр 80 – 100 мм, ходовые размеры прямоугольных коллекторов 100 х 50 или 150 х 80 мм. КПД вытяжки уменьшается, если используется большое число поворотов, поэтому лучше устанавливать печку рядом с отверстием канальной шахты.

Расчет воздуховодов

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

• Для жилых зданий -3 м 3 /час на 1 м 2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м 3 /час, а для постоянных жителей — 60 м 3 / час.
• Для подсобных сооружений (гараж и т.п.) -не менее 180 м 3 /час.

Чтобы рассчитать диаметр , в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м 2 необходимо 5,4 м 2 сечения воздуховода, а в подсобных — около 17,6 м 2 . Однако менее 15 м 2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

Диаграмма для определения диаметра вентиляционной трубы

Как установить воздуховод для вытяжки своими руками?

В принципе, монтаж воздуховода для кухонной вытяжки своими руками не составляет большой проблемы.

Важно иметь полный комплект системы и крепежа, а также иметь некоторые навыки монтажа подобных коммуникаций и строго соблюдать последовательность установки:

1. Этап первый . Определения места установки и подготовка монтажного участка. Во многом решение этой задачи зависит от выбранной вами системы воздуховода и модели вытяжки. При разметке места под вытяжку, учитывайте, что она должна располагаться над плитой на высоте 0.5-0.7 метра. Если установке будет мешать настенный шкафчик его необходимо подпилить лобзиком, чтобы освободить необходимое пространство.
2. Этап второй . Резка отверстий под воздуховод в шкафчике. Если вы намерены замаскировать трубу выводного канала в настенном шкафчике, снимите его со стены и приложите ко всем горизонтальным поверхностям (в том числе, к днищу и верхней крышке) фланец воздуховода, отметьте его границы и прорежьте лобзиком отверстия (на 0.5-1 см больше).
3. Этап третий . Подключение кабелей. Провода могут быть проложены от ближайшей распределительной банки или розетки и укреплены на задней стенке шкафчика.
4. Этап четвертый . Установка вытяжки и шкафчика на место. Вытяжка устанавливается первой и подключается к электропроводке.
5. Этап пятый . Сборка трубы воздуховода с ее крепежом и подключением к вытяжке и выводу в вентиляционную трубу.

Прочие нюансы

В своем первоначальном виде объект имеет длину от 60 до 70 см. Однако его можно растянуть вплоть до 3 м. Необходимо учитывать этот момент во время покупки. Чтобы правильно измерить протяжённость изделия, используется обычная рулетка

Принимают во внимание точки от входа в патрубок вытяжки вплоть до поверхности стены. Путь при этом должен полностью соответствовать тому, который повторяет само изделие

Надо помнить о том, что гофра обладает гибкостью в соответствии с техническими показателями, указанными фирмой-производителем. К примеру, она может изгибаться на 180 градусов.

Гибкость обеспечивает способность трубы подстраиваться под любые особенности интерьера. Можно подобрать самый оптимальный путь проведения канала. Изделие устанавливается в растянутом виде

Ещё один параметр, который важно рассматривать при покупке, это материал изготовления. Иногда люди выбирают пластиковые модели, так как они подходят им по цветовому решению

Но нельзя забывать о шуме, которые издает воздуховод. Он иногда может быть довольно внушительным. Если потребителю не важен этот вопрос, он сможет расширить перечень доступных моделей.

Для вентиляции не принято использовать гофру из полиэтилена. Их выбирают, в зависимости от диаметра, для того, чтобы перекачивать вещества в сыпучем и жидком состоянии, транспортировать их с места на место. Чтобы не разочароваться в собственной покупке, следует проверять документы, которые являются подтверждением качества товара. Не стоит стесняться спрашивать у продавцов, имеется ли какая-либо гарантия от завода-изготовителя.

Помимо документов, важен и визуальный осмотр гофры. На ней не должно быть царапин и вмятин. Если они имеются, это должно навести на подозрение. Не стоит бояться и растягивать трубу на всю длину. Она для этого обладает необходимой гибкостью. Растянув ее, можно увидеть в структуре отверстия, просветы, которых в случае нормы не должно быть. Материалы сомнительного качества приобретать не стоит. Наличие дефектов является недопустимым, так как гофра используется для системы вентиляции.

Рекомендуем ознакомиться: Осевые (аксиальные) вытяжные вентиляторы

Стоимость также имеет значение. Чтобы не переплатить, имеет смысл ознакомиться с предложениями от различных производителей. Также зная подходящую длину воздуховода, можно сэкономить определённую сумму. Покупателю также не помешает знать, где он собирается устанавливать этот объект. Если его планируется размещать снаружи или в системах приточной вентиляции с режимами охлаждения и подогрева, то целесообразнее купить модели с теплоизоляцией. Приобрести готовые трубы удобнее, нежели самостоятельно утеплять их потом.

Гофру чаще всего используют в бытовых условиях для укладки вентиляционных каналов, которые отвечают за выведение различных испарений, копоти и жира из кухни. Они незаменимы для полноценной работы вытяжных устройств.

Воздуховод для вытяжки: основные критерии успешного выбора

Выбор нужной модели трубы требует индивидуального подхода и тщательного изучения всех особенностей. При этом следует учесть такие основные критерии:

Выбирая воздуховод для вытяжки нужно обратить внимание на материал трубы, ее габариты и качество

• габариты трубы, в частности ее диаметр и протяженность;
• производственный материал в основе гофры;
• качество изделия;
• стоимость.

Чтобы не прогадать с диаметром соединительной трубы, необходимо внимательно изучить инструкцию, которая прилагается к вытяжкам. Для пущей уверенности можно измерить диаметр. Несоответствие рекомендациям может иметь необратимые последствия, когда даже очень дорогая техника не будет функционировать должным образом. Стандартные диаметры труб, устанавливаемые на вытяжки, – 10, 12, 12,5 и 15 см. Иные размеры встречаются намного реже, но все же присутствуют в продаже. Наиболее часто производители вытяжек предусматривают параметры, соответствующие 100 и 120 мм, и именно их указывают в руководстве по установке и эксплуатации оборудования.

Нередко производитель вместе с вентиляционной техникой в комплекте продает и воздуховод. Это идеальный вариант, если длина трубы подойдет к габаритам кухни. В противном случае придется покупать изделие соответствующего размера. Длину желательно замерить до покупки трубы. Для этой цели подойдет обычная рулетка. Замер производят от патрубка вытяжки до входа в вентиляционную шахту, соблюдая строгую траекторию будущего пролегания трубы.

Чтобы не ошибиться с диаметром трубы необходимо изучить инструкцию к вытяжке

Не следует забывать о том, что гофра способна растягиваться и гнуться. У некоторых моделей этот параметр соответствует 180°, что позволяет выбрать оптимальный путь пролегания вентиляционного пути. Стоит также учесть, что монтаж трубы производится уже в растянутом виде.

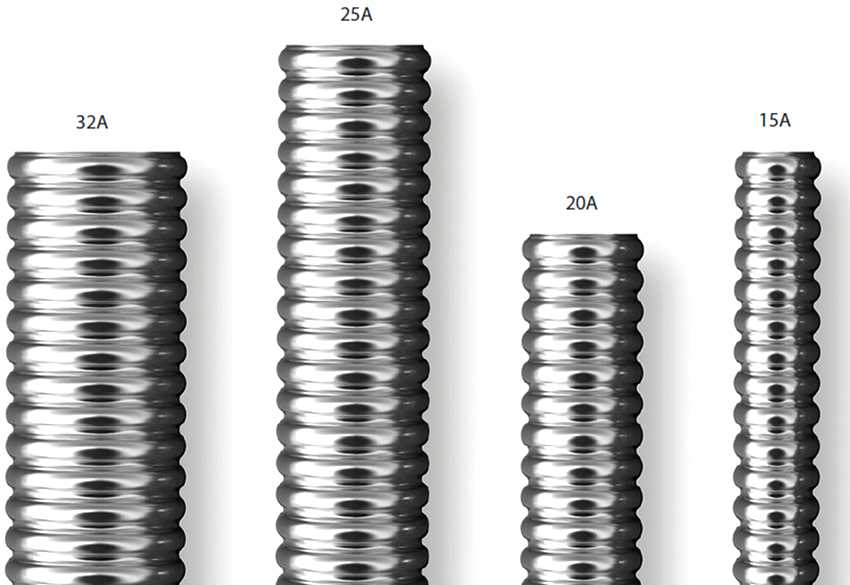

Качество и материал как критерии выбора гофры: металлическая или пластиковая

Материал, из которого изготовлен вентиляционный ход, имеет очень большое значение. В частности, следует учитывать перечисленные выше преимущества и недостатки металлических и пластиковых изделий. В том числе необходимо помнить о высокой шумопроизводимости изделий из пластика, но также требуется подчеркнуть и их высокие эстетические характеристики, позволяющие установку трубы, когда ее маскировка затруднительна.

Статья по теме:

Наиболее приемлемый вариант – алюминиевая гофра для вытяжки, представляющая собой многослойное изделие из прослоек полиэстера и алюминия. В качестве армирования служит сталь в форме спирали, которая задает нужную степень жесткости и направление трубы. Изделия из алюминия внутри могут быть гладкими или гофрированными. Гладкая поверхность создает повышенный уровень аэродинамики, что делает целесообразной их установку в протяженных трассах с малым количеством изгибов, но такой материал менее гибкий. Труба, гофрированная внутри, менее аэродинамичная, но более гибкая, что позволяет задавать ей самую сложную траекторию.

Пластиковая труба выглядит более презентабельно чем металлическая, но она менее устойчива к воздействиям температуры

Выбирая трубу для вытяжки, нужно обратить внимание на производителя и качество материала. С этой целью стоит поинтересоваться наличием сертификата качества на продукцию и сроком гарантии

Также необходимо визуально изучить покупаемый материал, исключив наличие вмятин и других видимых повреждений. От покупки товара сомнительного вида лучше отказаться и поискать более приемлемый вариант.

Параметры выбора вытяжки и воздуховодов

При выборе составляющих вентиляционной системы специалисты рекомендуют обращать внимание на такие моменты:

• показатель мощности вытяжного устройства;
• размеры вытяжного устройства;
• совместимость вытяжки с интерьером кухни.

Минимальный показатель мощности для вытяжки можно рассчитать по простой формуле: высчитываем объём кухни (для этого нужно умножить длину помещения на ширину и высоту), а дальше умножаем полученную цифру на 10. Таким образом, мы получаем минимальную мощность, которой должна обладать вытяжка в конкретном случае.

Кроме этого, вытяжка должна подходить по размеру к газовой плите. Если пренебречь этим правилом, то тогда вентиляция не имеет особого смысла, в нее не будут всасываться все пары и неприятные запахи — часть из них останется в помещении.

Ориентиры правильного выбора трубы

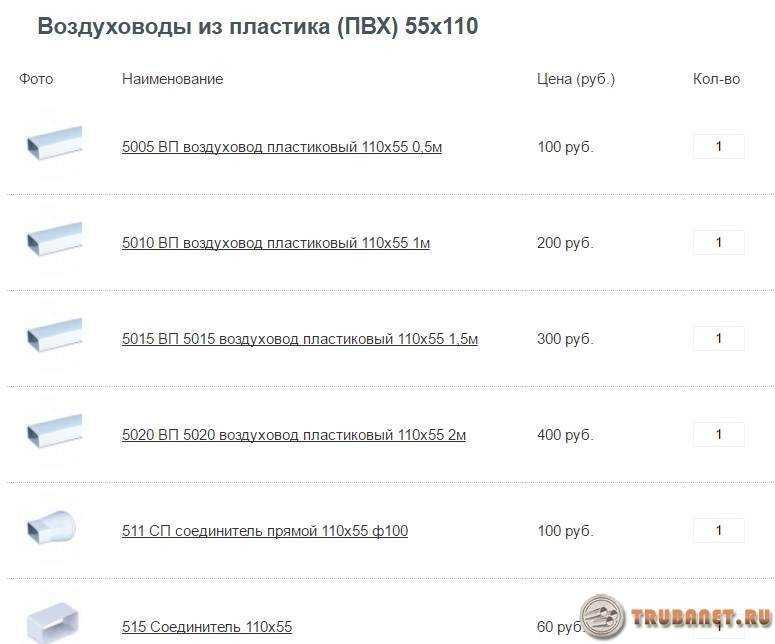

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем — сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае — длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

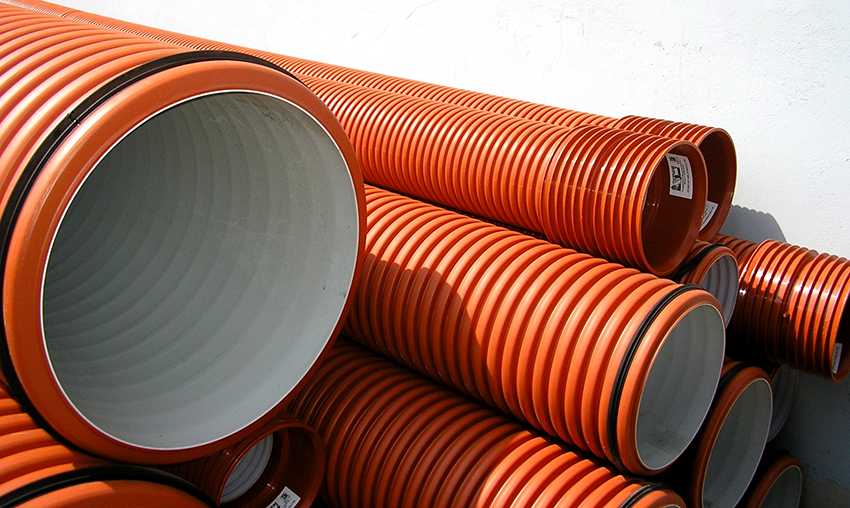

Второй параметр, оказывающий влияние на выбор — материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру — не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр — их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для воздуховода

Шаг 2: Примерка воздуховода к месту установки

Шаг 3: Сверление отверстий для вытяжки

Шаг 4: Установка крепежа для подвешивания вытяжки

Шаг 5: Подрезка гофры по реальным размерам

Шаг 6: Примерка маскирующего колокола

Шаг 7: Ввод гофрированной трубы в колокол

Шаг 8: Вытяжка в подвешенном состоянии

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Правила монтажа

При установке вентиляции любого типа нужно выполнять следующие правила.

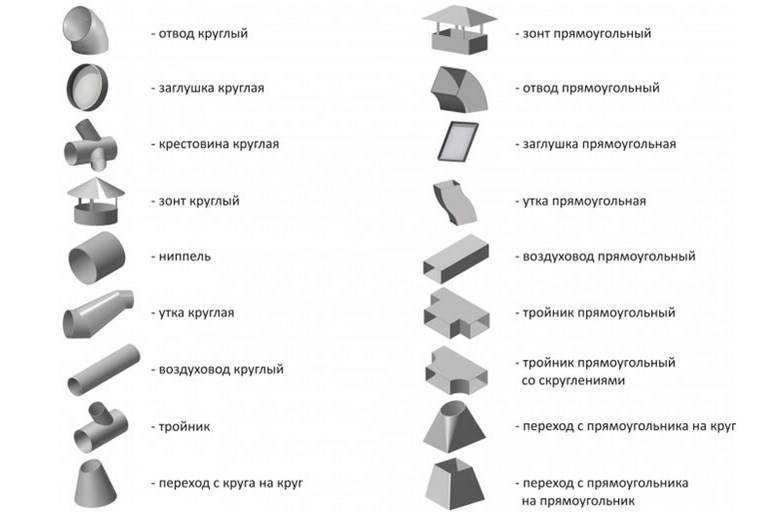

1. Идеальная форма трубопровода – прямая. Но если появляются углы, они должны быть неострыми. Путь от вытяжки до вентиляционной шахты должен быть минимальным.
2. Ставят трубы на специальные хомуты, чтобы обеспечить надежное крепление.
3. Стыки при соединении труб и переходников тщательно герметизируют.
4. Если выход в вентиляцию на кухне один, его нельзя полностью перекрывать воздуховодом. При этом циркуляции воздуха оказывается полностью зависимой от вентилятора на вытяжке. При выключении прибора вентиляция в кухне попросту отсутствует, а это недопустимо. На выходное отверстие ставят решетку из двух частей: с отверстием под трубу и с решеткой для естественной вентиляции.
5. Если на кухне 2 выхода в шахту, один занимает воздуходув, второй обеспечивает естественную замену воздуха. Но при этом сюда необходимо установить обратный клапан. Нередко при работе вытяжки и закрытых окнах естественной циркуляции становится недостаточно, тогда в комнату возвращается отработанный воздух. Обратный клапан этого не допускает.

Необходимость вытяжки на кухне

Условия на кухне довольно тяжелые. Готовка способствует появлению пара, сырости, образованию жира, копоти, грязи, выделению запахов. В экстренных случаях помогает срочное проветривание при полностью открытом окне. Однако не всегда этот вариант приемлем.

Вытяжка над плитой решает все возникающие трудности и неудобства.

• Всасывает воздух во время жарки, варки и запекания прямо над плитой. Тем самым он не позволяет запахам и дыму распространяться по кухне и по всей квартире.
• Создает достаточно сильный поток воздуха. В результате всасывается также пар, капельки жира, частицы копоти и сажи. Все это остается на фильтрах устройства или выводится на улицу, а не оседает слоем жирной грязи на мебели и стенах.
• В некоторой степени активирует циркуляцию воздуха в комнате. Если воздух выводится, приточная вентиляция должна поставить такой же объем свежего воздуха.
• При сильном задымлении вытяжка справляется с ситуацией быстрее, чем простое проветривание. Хотя окно все равно нужно открывать.
• При затухании пламени на газовой плите есть вероятность появления угарного газа. Он не имеет запаха, но крайне токсичен. Работающая вытяжка снижает опасность отравления.
• Постоянный отвод грязи, жировых испарений и копоти наружу увеличивает срок эксплуатации мебели и отделки и упрощает уход. От жировой пленки отделаться намного сложнее, чем от обычной домашней пыли.

Конструкция и дизайн вытяжек разнообразен. Модели с фильтрами компактны. Варианты с выходом вентиляцию более объемны.

Какая у вас вытяжная труба?

Пластиковая
50%

Алюминиевая
31.82%

Стальная
18.18%

Проголосовало: 22

Инструкция по установке

Для монтажа понадобятся обычные инструменты: шуруповерт, ножовка и герметик. А также уголки, переходники, обратный клапан.

1. Вентиляционную решетку со входа в шахту демонтируют. Канал по мере возможности очищают от пыли, грязи, мусора, сажи.
2. Размечают стены под трубу. При необходимости сверлят отверстия под кронштейны и хомуты.
3. Первый фрагмент воздуховода вставляют в выходной патрубок вытяжки. Стыки промазывают термостойким герметиком.
4. Укладывают трубы, поочередно вставляя один элемент в другой. Соединения обрабатывают герметиком.
5. Закрепляют трубу на хомуты. Дистанция между креплением – 50 см.
6. Вставляют вентиляционную решетку на место. Стоит использовать модель с обратным клапаном: она предотвращает опрокидывание тяги.

Виды вытяжных устройств

Телескопические встраиваемые приборы мощнее плоских устройств. Они оснащены выдвижной кареткой, что увеличивает площадь всасывания воздуха и повышает эффективность. Встраиваемые приборы подходят к любому интерьеру, но стоят они дороже плоских устройств. Купольные и декоративные приборы – самые мощные. Они имеют много дополнительных полезных опций, включая таймер, автоматическое отключение, интенсивный режим работы, периметрическое всасывание и др. могут быть оборудованы дисплеем, сенсорным или кнопочным управлением, галогенным освещением, шумопоглощающими блоками и другими новейшими усовершенствованиями. Такое оборудование подойдет для больших кухонь, в которых часто готовят. К другим достоинствам купольных и декоративных вытяжек можно отнести низкий уровень шума, разнообразный дизайн, широкий ценовой диапазон.

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует выполнять по следующему алгоритму:

1. Рассчитать необходимую производительность вентиляции. Для этого потребуется узнать общий объем кухни.
2. Приобрести вытяжку. Желательно, чтобы выходной диаметр раструба в ней соответствовал диаметру выходного отверстия вентиляции в стене.
3. Составить план-схему прокладки труб под вытяжку. Необходимо делать её протяжность минимальной, по возможности не использовать коленные переходы (один будет обязательно – у вентиляционного отверстия в стене).
4. Установить вытяжку над плитой. Оптимальная высота – 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при её условной высоте в 1 метр).
5. Подвести трубопровод по ранее составленной схеме.
6. Установить клапан обратного хода, переходники, закрепить трубы с помощью хомутов.
7. Проверка герметичности системы. Отсутствие движения воздуха на швах можно определить с помощью небольшой газетной бумажки. Если трубы стальные или алюминиевые, то с помощью горящей свечки.

Вариант маскировки вентиляционного канала в гипсокартонный короб. Не сильно удорожает всю конструкцию, но дизайн кухни при этом не будет испорчен

Итого, под вытяжку оптимальный вариант – это трубы круглого сечения. Если позволяют финансы, то можно покупать стальные трубы такой же конструкции. Гофрированные используются лишь при необходимости максимально сэкономить на обустройстве кухни. Самый распространенный диаметр труб под вытяжку – от 100 до 240 мм (производятся с шагом в 10 мм).

Монтаж

Варианты вывода трубы

Магистраль от вытяжки к входу в вентиляционный стояк не всегда органично вписывается в интерьер кухни, поэтому применяется декоративная маскировка. Чаще всего в искусственный короб прячется не только труба, но и сам купол. Для его устройства понадобится каркас из металлических профилированных элементов, который обшивается соответствующей отделкой.

Во втором варианте трубы от вытяжки ставятся еще до отделки стен и потолка, поэтому закрываются пластиком, деревянными панелями или гипсокартоном одновременно с другими поверхностями и смотрятся как единое целое. Недостаток в том, что такие конструкции нельзя почистить без демонтажа отделки.

С одним входом

При наличии одного канала его делят для вытяжки и общей вентиляции

Если в кухне есть только одно вентиляционное отверстие, ведущее в стеновую шахту, нужно поделить его для патрубка от вытяжки и выведения общего воздуха из помещения. Иногда можно немного расширить размеры отверстия, если позволяет конструкция.

Купол вытяжки засасывает отработанные массы только в определенном месте над газовой плитой. Даже большая мощность оборудования не позволяет выводить воздух из удаленных участков кухни. Вентиляция помещения с помощью вытяжного зонта не нормируется в соответствующих документах.

На вентиляционное отверстие ставится двойная решетка, где выводится труба и ставится обратный клапан или монтируется еще один вентилятор. Электричество подключается так, чтобы была возможность переключения между двумя отверстиями забора воздуха.

С двумя входами

Несколько вентиляционных каналов обустраивают в частном доме

Такой вариант редко бывает в стандартных кухнях многоэтажного дома. В стене предусматриваются два вентиляционных канала (помимо санузла), которые не соединяются друг с другом. Если они выводятся в один стояк, при работе вытяжки возникает явление обратной тяги.

Проблема решается, если во время включения купола открывать форточку в кухне, чтобы объем забираемого воздуха соответствовал поступающему и не возникало разрежение. Вторым вариантом является установка в отверстии второго канала обратного клапана, который будет работать только на вывод воздушных потоков.

На улицу

Часто из-за небольших размеров не получается сделать в одном вентиляционном выходе два функционирующих канала для раздельного вытягивания газов и удаления общей массы воздуха. Есть вариант вывести трубу от вытяжки через стену на улицу, а шахтное отверстие снабдить стандартной решеткой для вентиляции.

Обычно вертикальное ограждение в многоквартирном секторе имеет толщину в два с половиной кирпича (510 мм), поэтому для работ приглашаются специалисты с соответствующими бурильными инструментами. Выход из стены закрывается снаружи решеткой, чтобы не проникали птицы. Ставится обратный клапан для предотвращения затягивания холода, когда вытяжка не работает.
