Барабанный фильтр для узв своими руками чертежи

Создание своими руками

Фильтры заводского изготовления стоят довольно дорого. К тому же их можно приобрести не во всех магазинах. Можно заказывать доставку по почте, но это обойдется дорого. Можно сделать фильтр своими руками.

Простой вариант

Небольшой аквариум вмещает малое количество воды. Для её очистки понадобится меньше бактерий. Следовательно, корпус биофильтра тоже можно делать небольшим.

Комплектующие и инструменты:

бутылка из пластика;
гвоздь, можно использовать шило;
поролон;
фильтрующий наполнитель;
резинки круглой формы;
распылитель.

Сложные компоненты отсутствуют, поэтому к монтажу можно приступить немедленно. Вряд ли что-то будет отсутствовать в домашнем хозяйстве.

https://youtube.com/watch?v=kiOxxbgxxxw

Процесс сборки:

Нагревают шило или гвоздь на открытом огне так, чтобы им можно было расплавить пластик. Далее, делают отверстия внизу бутылки в несколько рядов — обычно 5.
На две трети засыпают наполнитель для биофильтрации. Специалисты рекомендуют использовать цеолит, подойдёт керамзит или любой другой доступный материал.
Отверстия, через которые будет поступать вода, закрывают губкой для равномерной загрузки бактерий. Чтобы губку не сорвало, её закрепляют резинкой.
Распылитель опускают внутрь бутылки. Чистая вода после насыщения кислородом поднимается через фильтр и попадает в аквариум.

Биофильтр можно сделать своими руками из подручных средств

Многоступенчатая система

Аквариумы средних размеров требуют более сложной системы очистки, поскольку возрастает объём. Для обработки 100 литров воды нужно больше бактерий, а для их разведения требуется дополнительный наполнитель. Ещё нужна система регулировки подачи грязной жидкости, чтобы повысилась эффективность работы системы.

Материалы и компоненты:

силиконовый клей;
поролон и наполнитель;
стекло;
стеклорез;
спирт.

Корпус будет выполнен из стекла, можно использовать поликарбонат или прозрачный пластик. Составные части клеят между собой, что требует высокой точности изготовления.

Средние и большие аквариумы требуют более совершенной системы очистки

Порядок монтажа:

Из стекла готовят пластины по длине стенок и дна аквариума. Перед обработкой клеем места соединений элементов необходимо очистить и обезжирить.
В корпусе биофильтра делают несколько перегородок путём склеивания пластин. Их высота должна быть чуть ниже стенок.
В получившиеся отсеки укладывают поролон и наполнитель.

Систему ставят в аквариум спустя сутки. Это время нужно для надёжного схватывания клея. Желательно проверить готовую систему путём погружения в воду. Швы проверяют на дефекты.

Декоративные элементы и живые организмы смотрятся привлекательнее, когда вода чистая и не угрожает их жизни. Качественный, сделанный своими руками биофильтр, поможет создать такие условия. Даже при использовании самодельного устройства у любителей аквариумов появится больше свободного времени. Не нужно будет часто менять воду и очищать стенки.

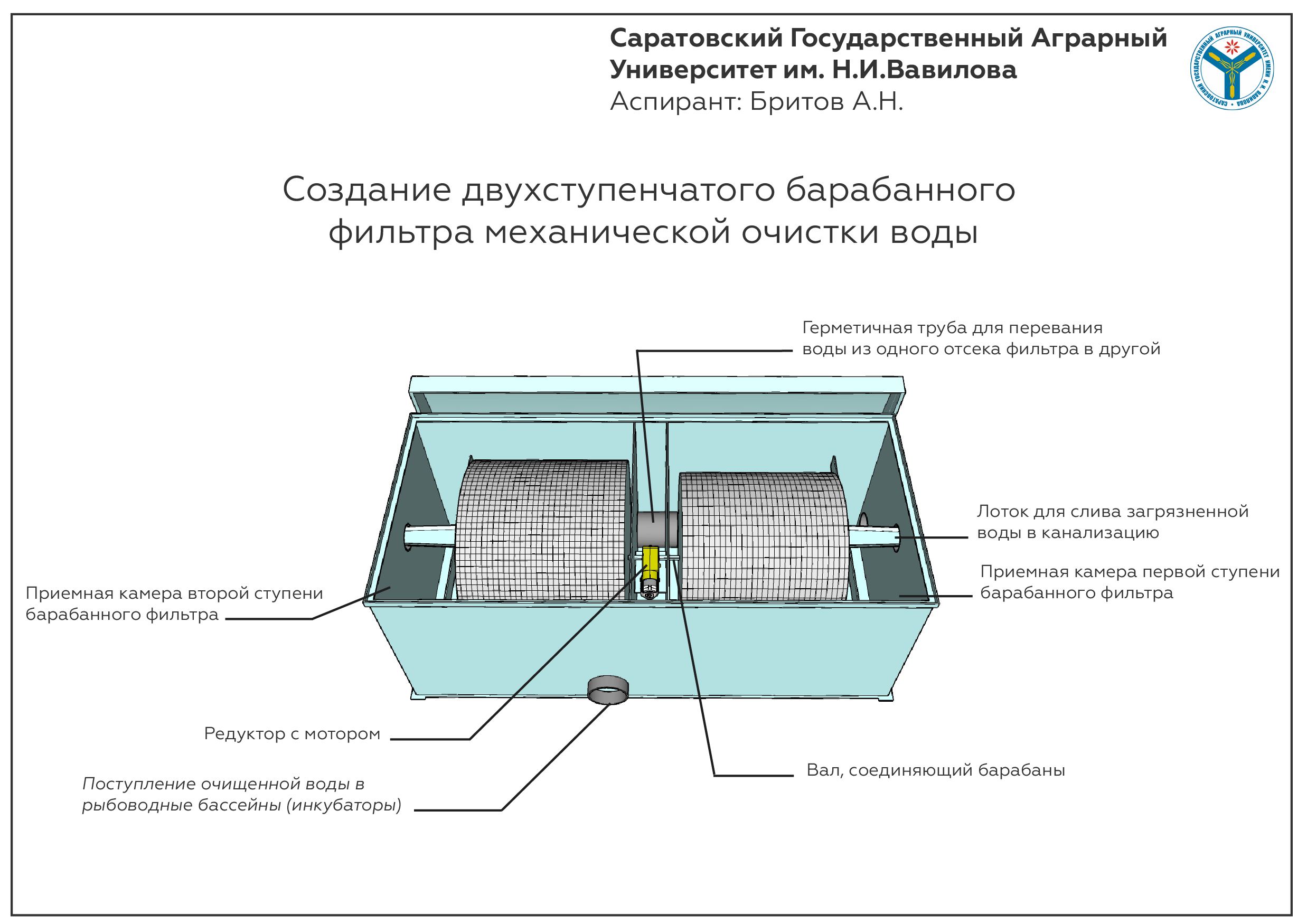

Что такое барабанный фильтр для УЗВ – устройство и принцип работы

Барабанный фильтр – основная часть УЗВ для выращивания рыбы. Металлический цилиндр приводится в действие электромеханическим приводом. и может иметь наружную или внутреннюю фильтрующую поверхность При наружной фильтрации осадок остается на поверхности барабана и удаляется ножом по завершении одного оборота. Фильтрат поступает внутрь цилиндра и отводится в емкость для чистой воды. Про разведение шиншилл как бизнес читайте тут.

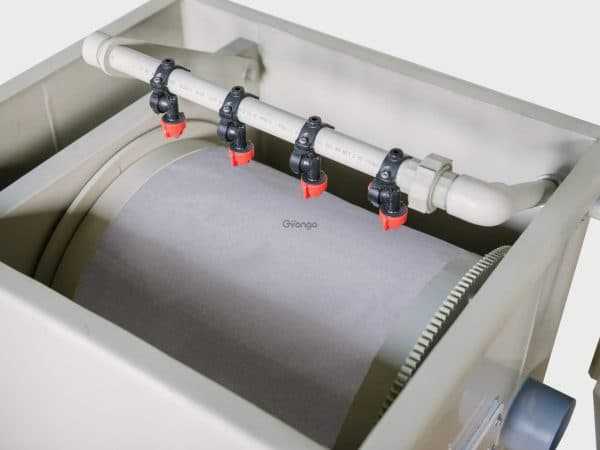

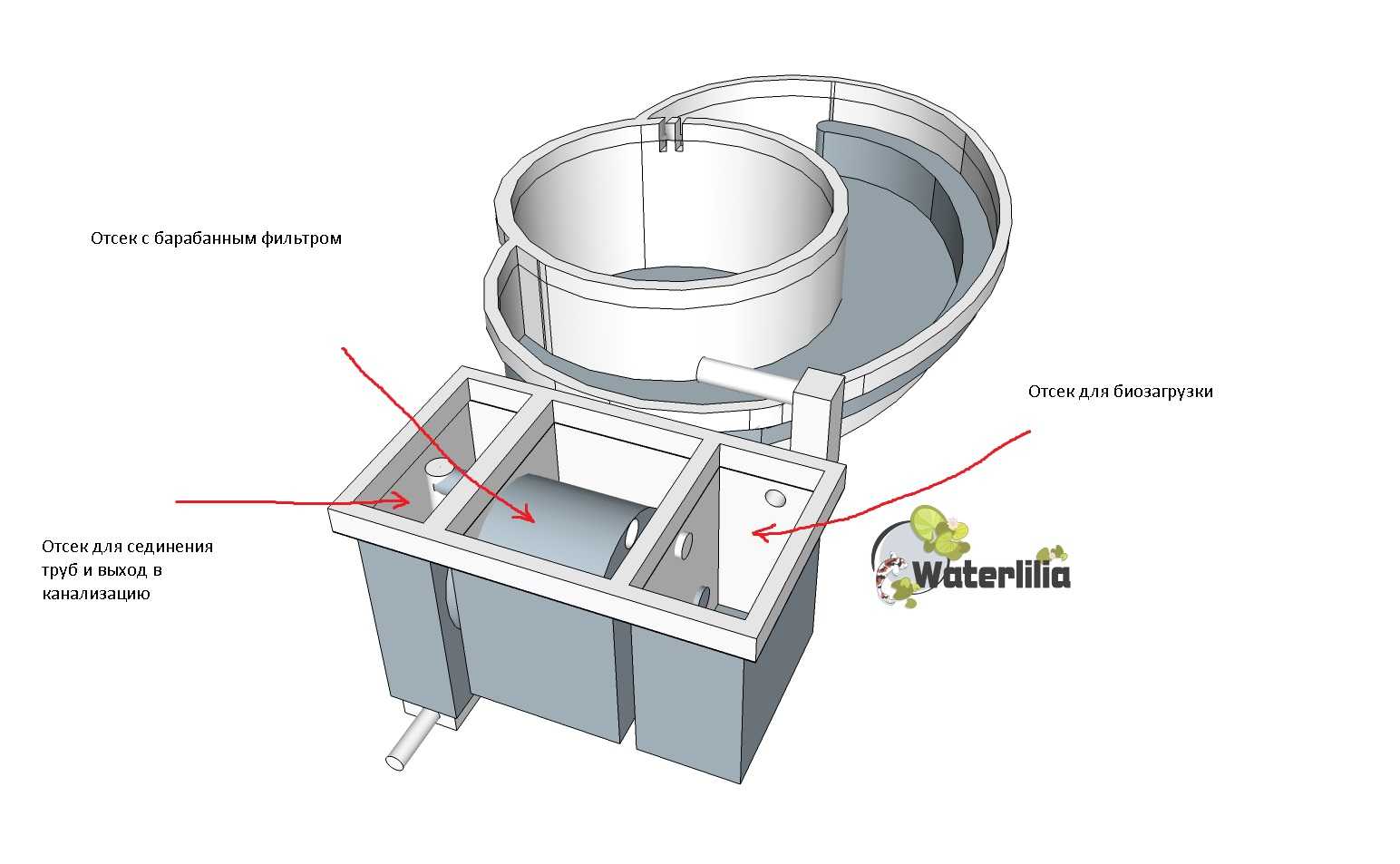

Так может выглядеть барабанный фильтр для УЗВ

У барабанов с внутренней фильтрацией загрязненный раствор подается в цилиндр, очищенная вода поступает в емкость, осадок остается внутри сосуда. Промывка осуществляется по мере загрязнения фильтрующей поверхности. Про оборудование для бойни скота узнайте по этой ссылке.

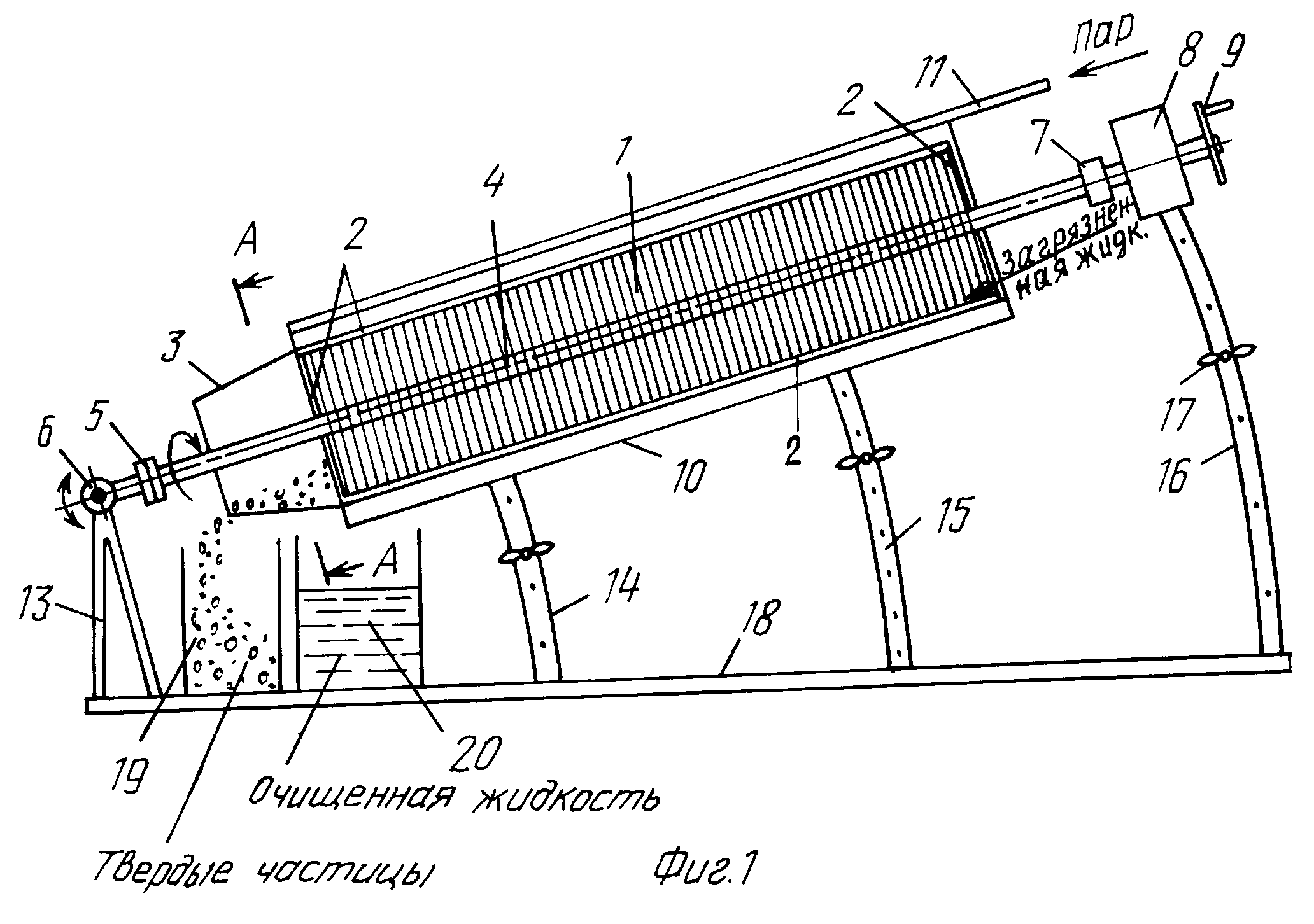

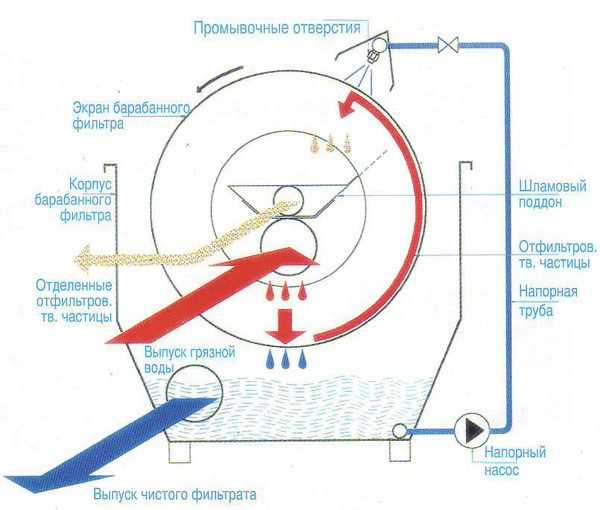

Общий принцип действия барабанных фильтров с наружным дренажом:

Горизонтально расположенный вращающийся барабан погружают в корыто, куда поступает загрязненная вода.
Поверхность цилиндра разделена на сегменты, покрытые фильтрующим материалом.
При попадании загрязненной воды на сегмент цилиндра, она просачивается через фильтр внутрь барабана и отводится в емкость для чистой воды.
На поверхности остается осадок.
В конце оборота наслоение снимается ножом и отправляется в отстойник.

На видео – как работает барабанный фильтр:

Барабанные фильтры имеют несколько конструктивных разновидностей:

фильтр с резервуаром;
фильтр в каркасе;
фильтр в каркасе с входной трубой.

Применяемые материалы для изготовления фильтров зависят от солености воды:

для соленой воды применяется нержавеющая сталь, устойчивая к хлоридам.
для пресной – нержавеющая сталь, обычной коррозионной устойчивости.

Про оборудование для молочного производства расскажет этот материал.

Конструкция цилиндрического фильтра включает в себя:

раму, на которую крепится барабан;
барабан;
емкость для воды;
электропривод барабана;
систему промывки;
нож (валик);
электронную систему управления;
датчики уровня воды.

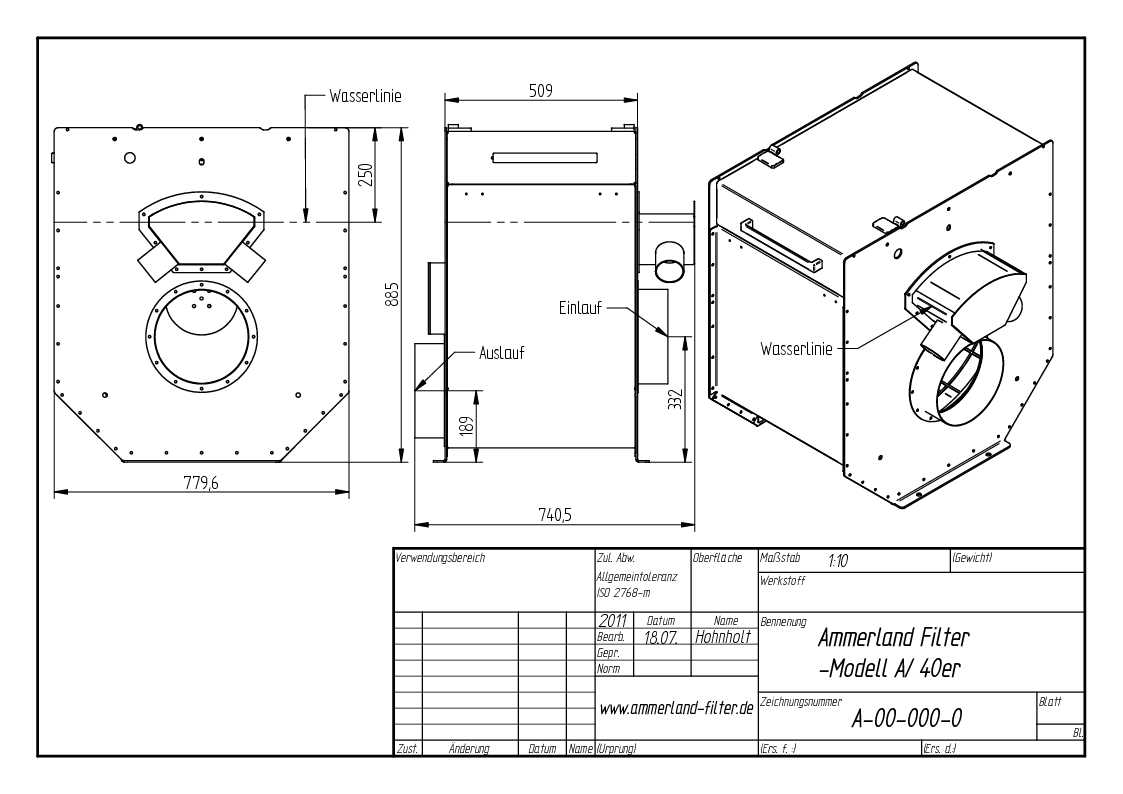

Конструкция цилиндрического фильтра.

Основные технические характеристики барабанных фильтров:

диаметр цилиндра;
скорость вращения;
площадь фильтрования;
производительность;
мощность электродвигателя;
расход воды на промывку.

Барабанные фильтры применяются:

если твердые фракции однородны по размерам;
концентрация загрязняющих веществ более 5%;
скорость осаждения до 12-18 мм/сек.;
толщина осадка не менее 5 мм при обороте барабана 0,5 – 10 мин.

Мелкодисперсный, тонкий слой осадка (менее 5 мм) будет заиливать фильтр, хуже поддаваться очищению. Про разведение индюков как бизнес расскажет эта статья.

На видео – технические характеристики барабанных фильтров:

https://youtube.com/watch?v=Dx_5oWc-JmA

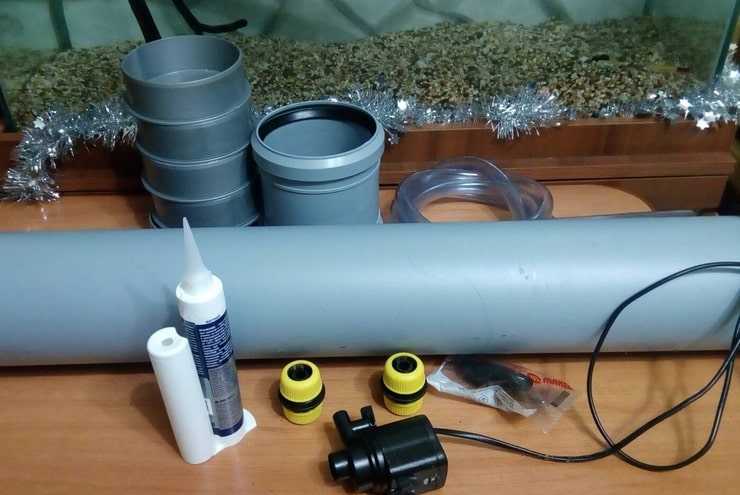

Простейшая самодельная установка

Из элементов, доступных в любом строительном магазине, и с помощью инструментов домашнего мастера можно за несколько часов изготовить мини-УЗВ своими руками. Чертёж установки из недорогих компонентов:

УЗВ можно собрать из недорогих материалов своими руками

Основа системы — две бочки, желательно предназначенные для пищевых целей. Одна из них служит аквариумом для рыбы, из нижней части которого при помощи насоса вода перемещается в пластиковое ведро, вмонтированное в верхнюю часть второй бочки. Оно является ёмкостью для механического фильтра, отделяющего остатки корма и твёрдые фекалии. Механически очищенная жидкость через стояк попадает на дно биофильтра для переработки азотистых отходов, а затем снова попадает в аквариум по возвратной трубе.

Подбор элементов УЗВ зависит от технических условий помещения

Механические фильтры можно сделать из хозяйственных губок или мебельного поролона. В качестве денитрификатора лучше использовать специальную плавающую биозагрузку для УЗВ. Воздушный компрессор низкого давления, нагнетающий воздух на дно аквариума, послужит аэратором.

Технические и биологические основы рециркуляционных аквакультур хорошо изучены. Накопленный опыт позволяет проектировать и изготавливать УЗВ любой сложности и масштабов. Единственный ограничивающий фактор, препятствующий бурному развитию замкнутых систем рыбоводства — экономика. Рыба из УЗВ дороже пойманной в открытом водоёме. Самые успешные рециркуляционные аквакультуры производят дорогие морепродукты для нишевых рынков или расположены в экстремальных климатических зонах. Эта технология пока не позволяет накормить весь мир, но её вклад в улучшение экологии водных бассейнов трудно переоценить.

Защита для электродвигателя

Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

Если вы занимаетесь животноводством и у вас есть коровы, рекомендуем ознакомиться с ценами на доильные аппараты для коров.

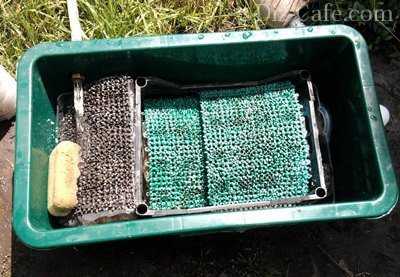

Вариант #1 – фильтр из продуктовой корзинки

Какие только вещи не приспосабливают сноровистые дачники для своих изобретений! В качестве емкости для фильтра подойдет любой резервуар с отверстиями, в который можно положить фильтрующие компоненты. Самодельный фильтр замечательно зарекомендовал себя во время очистки пруда с размером зеркала 2,5м х 3,5 м.

Сверху корпус герметично закрывается куском прочного пластика или толстой, сложенной в несколько слоев, пленки и закрепляется при помощи саморезов, проволоки или хомутов

Список необходимых материалов:

пластиковая продуктовая корзинка среднего размера в качестве корпуса;
сливной сифон;
погружная помпа Atman AT-203;
силиконовый герметик;
прокладочная фумлента;
штуцер+гайка (латунный комплект);
2 хомута;
куски поролона;
4 жесткие мочалки;
шланг из полихлорвинила (1 м).

Многие из перечисленных материалов можно без труда найти на даче, другие продаются в строительном супермаркете. Насос Atman серии AT-200 есть шанс купить в магазине «Все для аквариумов». Помпа отлично чистит воду и одновременно обогащает ее кислородом. Для регулировки мощности прилагается несколько приспособлений. Погружной двигатель работает безопасно и имеет низкий уровень шума. Устройство работает от сети 220В, имеет мощность 38Вт. Для небольшого агрегата обладает приемлемой производительностью – 2000 л/ч. Прекрасно подходит для водоемов глубиной до 2 метров.

Пруд, наполовину очищенный от водорослей. Вода все еще мутная и имеет зеленоватый оттенок, но вредных растений уже не наблюдается, а дно очищено от ила

В качестве фильтрующих компонентов можно использовать любой материал, впитывающий или задерживающий грязь: керамзит, упакованный в агроволокно; поролоновые маты, скрученные рулонами; пластиковые коврики с отверстиями; старые мочалки.

Для удобства пользования и дальнейшей очистки фильтрующие материалы должны быть большими по размеру, в идеале – величиной с корзинку

Все это слоями загружается в емкость (корзинку), затем с помощью герметика крепится сифон и шланг.

Отверстие для сифона высверливается сбоку для того, чтобы вода беспрепятственно поступала в фильтр. Соединение сифона с корпусом нужно тщательно промазать герметиком

Помпа погружается в воду и подключается к сети. В целях безопасности розетку необходимо упаковать в непромокаемый кожух.

Любые сетевые соединения должны быть наглухо закрыты от внешней среды. Кожух можно сделать из прочного пластика, толстого куска резины или кожи

Перелив делать необязательно – в случае загрязнения фильтра вода естественным образом перельется через край и поступит в слив.

Необходимость и смысл биофильтрации

В ряде видов очистки — механическая, химическая, биологическая — аквариумной воды биофильтрация является, по мнению специалистов, самой важной. С чем это связано?

Дело в том, что в аквариуме всегда находятся органические отходы жизнедеятельности рыб и других животных, гниющие остатки органики

Разложение отходов, а также выдыхаемые рыбами газы способствуют выделению аммиака, который, растворяясь в воде, не только меняет её свойства, но и оказывает вредное воздействие на здоровье подводных обитателей

Дело в том, что в аквариуме всегда находятся органические отходы жизнедеятельности рыб и других животных, гниющие остатки органики. Разложение отходов, а также выдыхаемые рыбами газы способствуют выделению аммиака, который, растворяясь в воде, не только меняет её свойства, но и оказывает вредное воздействие на здоровье подводных обитателей.

Из школьного курса химии известно, что аммиак и некоторые его соединения (аммоний, к примеру) являются ядовитыми веществами. Что касается аквариумных рыбок, то для них смертельная доза аммиака составляет 0,2 мг/литр. Для многих рыб максимальная допустимая доза — 0,02 мг/литр, но и при такой концентрации особо нежная живность будет себя чувствовать не совсем комфортно.

Следовательно, концентрация аммиака и его соединений в идеале должна стремиться к нулю. Но как этого добиться? Как убрать токсичное вещество, если оно растворено в объёме воды?

Можно частично подменять воду в аквариуме, и некоторые аквариумисты считают этот способ самым лучшим для снижения концентрации токсинов.

Но ежедневные подмены делать нельзя, так как каждая такая манипуляция — не только довольно сильный стресс для аквариумных рыбок, но и некоторое нарушение сформировавшегося баланса домашней водной экосистемы.

И вот здесь на помощь приходят полезные бактерии, перерабатывающие ядовитый аммиак в нитриты, а затем в нитраты, которые не являются токсичными.

Таким образом, биологический способ очистки воды или биофильтрация подразумевает обязательное участие живых микроорганизмов в процессе повышения качества водной среды.

Микроорганизмы сами по себе присутствуют в аквариуме: на его стенках, элементах декора, в воде и грунте. Они, конечно, нейтрализуют часть азотистых соединений, но эта часть очень мала. Необходимо собрать большую колонию этих полезных бактерий в одном месте и создать постоянный поток аквариумной воды, проходящий сквозь эту группу.

Только что в общих чертах было раскрыто принципиальное устройство аквариумного биофильтра.

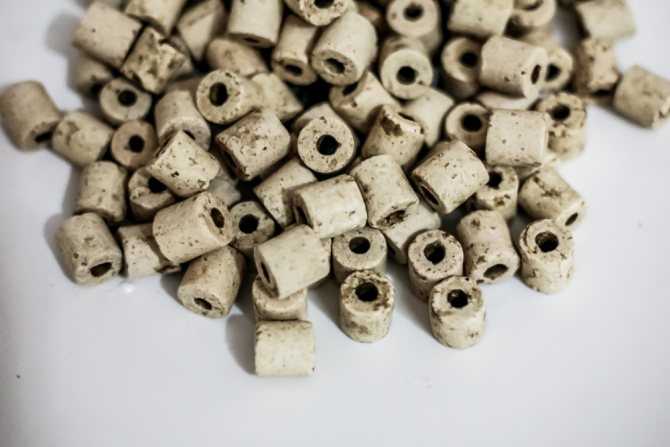

Керамический наполнитель для биофильтра.

Изготавливаем фильтрующую установку

После того, как технология действия барабанного фильтра изучена, основные детали и элементы для создания фильтра подготовлены, можно приступать к созданию устройства. Чтобы сделать фильтрующую установку, необходимо выполнить следующий алгоритм действий:

из нержавеющей опорной сетки и барабана СМА соорудите каркас;
обтяните полученную конструкцию фильтровальным материалом;
установите нержавеющие трубы на вход загрязненной воды и выход фильтрата, сварку труб с корпусом производите, используя автоген. Заизолировать стыки можно с помощью специального герметика;
над барабаном установите форсунки, они будут служить для промывания фильтрующей ткани внутри барабана – осадок, имеющийся там, будет смываться в предназначенный для этих целей лоток;
произведите монтаж электродвижка – его следует расположить снаружи, в области размещения шкива барабана;
автоматизируйте работу электромеханического привода, установив датчик объема жидкости и реле подсчета времени.

Процесс запускается и протекает таким образом:

датчик уровня жидкости, при обнаружении пониженного уровня очищенной воды, дает сигнал о запуске насоса и двигателя;
форсунки омывают барабан, тем самым очищая фильтрующую поверхность;
реле времени контролирует скорость вращения барабана.

Фильтры такого типа получили большое распространение – с их помощью можно производить очистку воды небольшим ЛПХ, занимающимся разведением рыб. Фильтрующая установка отлично справляется с удалением из жидкости кормовых остатков, фекалий, прочих фракций. Срок эксплуатации самодельного очистителя тоже достаточно большой. Мощность барабанного устройства позволит производить высококачественную фильтрацию небольшого объема воды в целях личных подсобных хозяйств.

Поделитесь своим мнением — оставьте комментарий

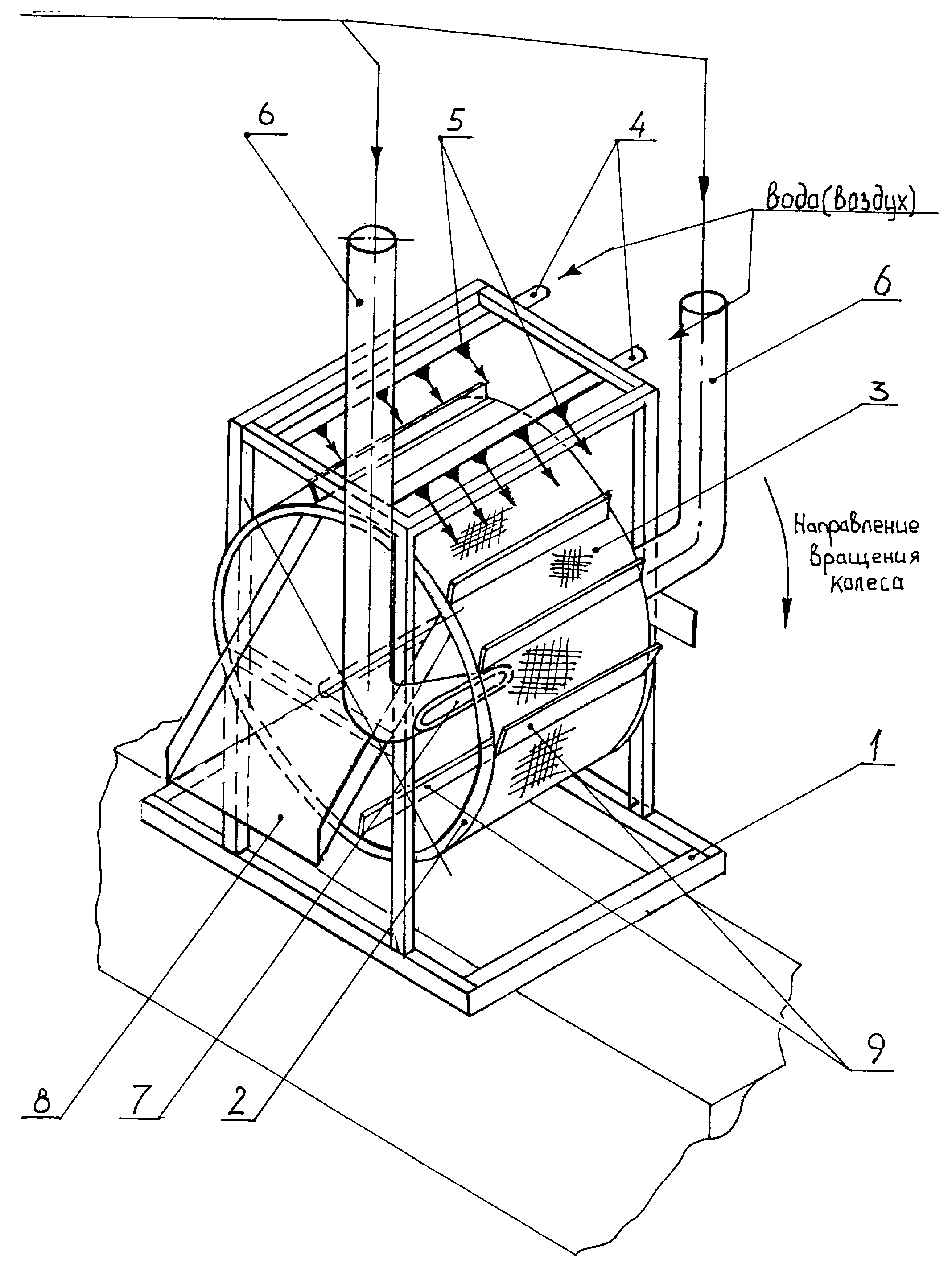

Как сделать своими руками – схема и чертеж механической машины

В барабанных фильтрах, изготавливаемых собственноручно, применяются два основных принципа:

получение фильтрата через внутренний дренаж;
применение форсунок для промывки фильтровальной ткани снаружи.

Для изготовления потребуются:

основания для сеточного каркаса;
нержавеющая сетка (для каркаса);
фильтровальная ткань;
ручной скобообжимной инструмент для сборки клеток, будет применяться для закрепления ткани на сетке (хомуты, болты);
рама для установки емкости и барабана;
емкость для отфильтрованной воды;
датчик уровня воды;
электронный блок времени;
насос;
нержавеющие трубы на входе и выходе;
лоток из нержавеющей стали;
форсунки;
пластиковые трубы для подвода воды к форсункам;
емкость для осадка.

В качестве оснований для каркаса фильтра используется барабан от стиральной машины без перфорированной боковой стороны.

На видео – как сделать своими руками:

Из нержавеющей сетки 20х20 мм и оснований получается каркас барабана, который обтягивается фильтровальной тканью (50-70 мкм). Устанавливаются нержавеющие трубы для поступления загрязненной воды и отвода фильтрата. Сварка нержавеющих частей производится при помощи автогена. Для изоляции стыков используется герметик.

Над барабаном монтируются форсунки, с помощью которых будет происходить очистка фильтрующей оболочки внутри барабана. По лотку загрязнения, отложившиеся на внутренней стороне фильтра, смываются в специальную емкость.

С наружной стороны с помощью редуктора, шкива устанавливается электродвигатель.

Синхронизация процесса осуществляется следующим образом:

Датчик уровня воды запускает насос и электродвигатель при понижении уровня отфильтрованной воды. Форсунки промывают барабан.
Реле времени регулирует количество и скорость оборота барабана.

Качество получаемой воды в домашних условиях контролируется визуально.

Механические фильтры созданы для быстрого и эффективного удаления из воды загрязнений в виде остатков корма, фекалий. Это дает возможность предотвратить их разложение в благоприятной среде (тепло, вода, кислород). Барабанные фильтры являются самыми качественными, с длительным сроком службы очистителями. Для разведения осетра в домашних условиях, как и других рыб, можно изготовить устройство собственными руками, мощности которых будет достаточно для очистки воды небольшого объема.

Источник

Профилактика и уход за фильтром

Чтобы фильтрующая система функционировала без перебоев, её нужно систематически чистить, а также соблюдать профилактические меры. В случае отсутствия хотя бы минимального ухода, прибор вскоре начнёт хуже работать.

Чем меньше площадь устройства и чем больше объём жидкости, тем чаще следует чистить фильтр. Помимо этого, определить регулярность требуемой вашему устройству чистки можно путём наблюдения за работой фильтра. Если механизм начинает функционировать слабее, значит, пора его промыть.

Вам будет полезно почитать о том, как выбрать: обогреватель, наклейки заднего фона и грунт для аквариума, также читайте как установить лампу.

Фильтрам небольших размеров может потребоваться еженедельная чистка. Большим же канистрам может быть достаточно одной чистки в 2 месяца.

Чтобы не погубить скопления ценных бактерий, аппарат моют водой комнатной температуры и не делают это чрезмерно старательно.

Прибор не следует мыть в следующих трёх случаях:

если вы меняете в сосуде воду;
добавляете новых обитателей;
вносите новый корм.

Еще один важный момент — не стоит слишком часто менять в приборе мочалки

Дождитесь, пока мочалка начнёт терять форму и фильтрующие способности.Важно! Помните о том, что отсутствие грамотного ухода за фильтрующим аппаратом грозит сбоем устоявшегося баланса в рыбном убежище

Дробилки для домашнего использования

Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода. По такому признаку можно различить такие машинки, как:

Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

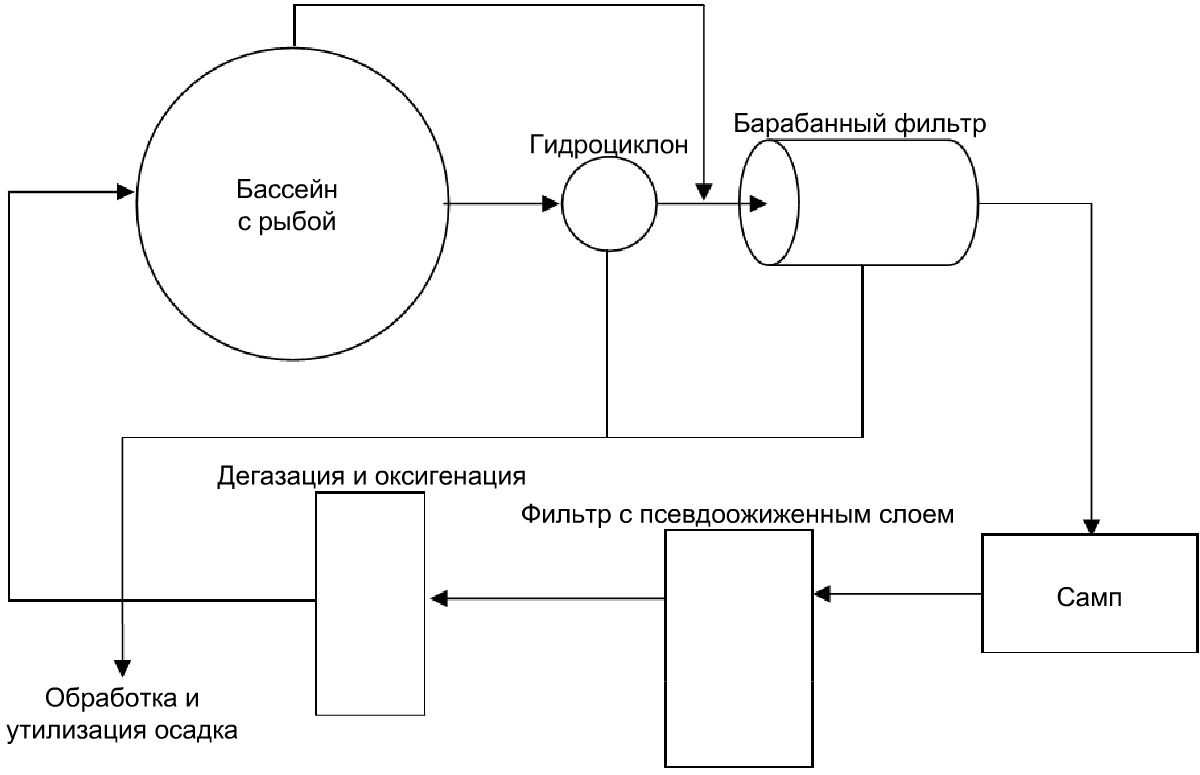

Принцип работы УЗВ

В качестве системы жизнеобеспечения водных организмов в рециркуляционных аквакультурах незаменимы установки замкнутого водоснабжения, позволяющие использовать ежедневно не менее 90% восстановленной после жизнедеятельности рыб воды.

Верхний предел плотности рыбы в УЗВ на основе атмосферного воздуха составляет около 50 грамм на литр воды. В установках с использованием жидкого кислорода этот показатель может быть выше. Содержание такого количества живой рыбы в столь ограниченном объёме воды требует качественного проектирования и исполнения УЗВ. Как правило, рыба умирает от перенаселения, потому что:

задохнулась;
отравилась азотистыми отходами собственной жизнедеятельности.

УЗВ предназначены для активных аквакультур

Соответственно, верно функционирующая система циркуляции должна достаточно аэрировать воду, добавляя в неё кислород, и, наоборот, выводить диоксид углерода и аммиак.

Последний рыба выделяет в качестве продукта катаболизма белка. Для того чтобы эти процессы производились эффективно, необходимо предварительно отделять твёрдые экскременты и остатки корма.

Таким образом, восстановление воды включает в себя три процесса:

Удаление твёрдых отходов.
Газовый обмен.
Денитрификация.

Последние два могут проводиться одновременно или в любой последовательности. Восстановление воды невозможно эффективно провести в самом аквариуме. Жидкость необходимо изымать для очистки и возвращать обратно, перемещая её с помощью насосов.

Устройство УЗВ может отличаться деталями от указанного на схеме

Устройство УЗВ от изображённого на схеме может отличаться наличием дополнительных модулей: фильтров, насосов, обеззараживателей, блока регулировки кислотности, нагревателей, кислородного генератора, измельчителей, автоматики, отстойников и т. п. Крупные фермы наращиваются умножением однотипных блоков. Основные преимущества систем рециркуляционной аквакультуры перед искусственными прудами и водоёмами:

не наносят ущерб окружающей среде;
дают возможность полного управления производственными процессами;
позволяют круглогодично выращивать рыбу;
не зависят от природных факторов;
помогают осуществлять полный контроль заболеваний;
работают в зонах экстремальных климатических условий.

Внешний фильтр своими руками

Прежде чем приступать к работе по изготовлению внешнего аквариумного фильтра, необходимо подготовить все компоненты. Для работы понадобится:

помпа;
канализационная трубка, имеющая диаметр 110 мм;
4 заглушки;
4 сальника ввода;
кран Маевского;
прозрачный шланг диаметром 80 мм;
кран, который будет регулировать напор на выходе;
выбранные наполнители;
силикон.

Не забываем заготовить нужный материал Зачастую при изготовлении фильтрующих систем применяют помпы, которые были использованы, например, в старых погружных фильтрах. Следует отметить, что такое устройство может использоваться как для классических систем, так и для наноаквариумов. Последние приобрели популярность, благодаря компактности и удобству размещения в любых помещениях. Поэтапный процесс изготовления наружного фильтра для аквариума своими руками:

В качестве основы фильтрующего устройства можно взять стыковочную муфту, внутренний диаметр которой идентичен диаметру внутренней трубы в месте вхождения заглушки. Можно использовать пластиковую сантехническую трубку или муфту для ремонта. Необходимо отрезать кусок длиной 17−20 см.
В одной заглушке вырезать 5 отверстий, в которые затем будет установлен кран Маевского, а также сальники. Следует учитывать тот факт, что отверстия необходимо делать на 1 мм меньше диаметра сальников и крана.
Плотно зафиксировать все детали, стыки для лучшей герметизации рекомендуется промазать силиконом.
На трубу, которая выходит из помпы, надеть шланг и плотно его зафиксировать. Необходимо как можно точнее подобрать размер шланга, чтобы он туго садился на трубку. Затем вставить конструкцию в сальники и затянуть ее. Помпа должна плотно располагаться на заглушке. В один из маленьких сальников протянуть провод от помпы, перед этим разрезав его.
Во второй стальник вставить трубку из ПВХ. Затем надеть на него шланг для забора жидкости. Расстояние между дном фильтра и трубой должно быть не менее 1 сантиметра. Промазать заглушку силиконом, а затем вставить в муфту.
Обрезать выступающие борта на двух заглушках так, чтобы их легко можно было разместить внутри корпуса. Затем просверлить множественные отверстия: одно должно соответствовать диаметру заборной трубы, остальные сделать мелкими, для того чтобы вода циркулировала в фильтрующей установке. Помпу закрыть таким образом, чтобы она располагалась внутри между двумя заглушками.
Изготовить нижнюю крышку фильтрующего устройства. Для этого нужно на одной из заглушек с дырками удалить торцевую часть. Вырезанное кольцо уменьшить в диаметре примерно на 1 см.
Из трубки вырезать кольцо, которое по высоте должно равняться расстоянию между двумя заглушками. Собрать детали вместе, уложить в фильтрующий элемент наполнитель.
Система внешней фильтрации для аквариума готова. В процессе работы остался не задействованным один из маленьких сальников. Через него можно вывести температурный датчик, чтобы он не мешался внутри аквариума.

Если необходим фильтр больших размеров, можно по аналогичному принципу сделать более сложную модель. Схема сборки идентична предыдущей, но в качестве фильтрующих материалов можно использовать биофильтр и поролон, который будет укладываться на сетчатую перегородку.

Во время нарезки поролона на нужные кусочки могут возникнуть трудности. Специалисты дают следующий совет: смочить его в воде и оставить в морозильной камере на 1−2 часа. По прошествии этого времени материал можно нарезать на удобные кусочки. Дать поролону высохнуть, а затем приступить к процессу его укладке в фильтрующую установку.
