Виды гибких трубопроводов, сферы использования, правила эксплуатации

Как выбрать гибкую подводку

Чтобы гибкая подводка прослужила долго, необходимо её правильно выбрать.

Штуцеры гибкой подводки. На рисунке также видны цветные вплетения. Штуцеры гибкого шланга должны быть сделаны из латуни – металла, который не заржавеет. Встречаются экземпляры подводок, в которых эти элементы изготовляются из алюминия или пластика. В случае с алюминиевыми штуцерами они заржавеют и придут в негодность во влажной среде, а пластиковые просто сломаются со временем сами собой в любой среде. Так что платить за нержавеющую сталь в этом случае бессмысленно.

Если из шланга гибкой подводки идёт характерный химический запах, то он изготовлен их технической резины. Запах может остаться надолго, а также такой материал характерен хрупкостью и малой эластичностью. Поэтому лучше избегать этих экземпляров.

• Гибкие подводки для воды отличаются по температурным показателям – есть для холодной и для горячей воды. Шланги для холодной воды помечаются синей лентой, вплетённой в металлическую оплётку, для горячей – красной, универсальные – обеими.
• Гибкий металлический шланг должен быть оснащён надёжной накидной гайкой. У некачественных экземпляров эта гайка может быть слишком тонкой, которая в процессе закручивания или эксплуатации может треснуть и сломаться.

Видео:

Если подводку выбрать не правильно (или слишком дешёвую), то можно получить результат в виде скорой протечки, которая может случиться внезапно. Особо опасной будет утечка газа

При покупке шлангов обратите внимание на рабочее давление и срок службы

Цены и размеры различных типов труб

Теперь рассмотрим ценовые категории и оптимальные размеры трубопрокатных материалов различных видов.

ПВХ

Производители предлагают на выбор готовые изделия с наружной толщиной от 1,4 см до 1 м. Длина варьируется в пределах от 0,56 до 6 м.

Стоимость зависит от параметров и области применения. Если брать в расчет средние показатели цен, то минимальный вариант будет стоить около 100 руб., трубы с параметром 10-15 см и длиной 300 см обойдутся в 500 руб. Самые дорогие 6 метровые изделия стоят больше в 2 раза за шт.

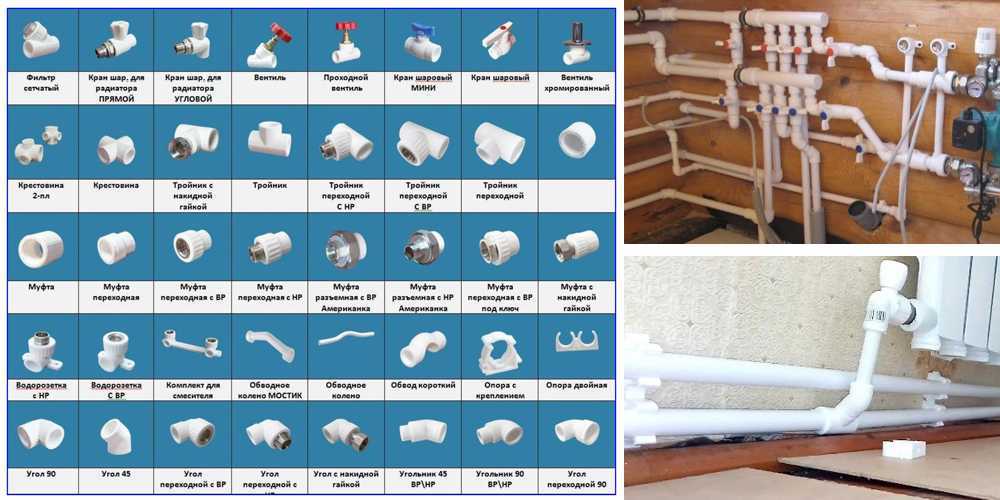

Полипропилен

Стандартными показателями наружного диаметра находятся в диапазоне от 20 мм до 12,5 см. Толщина стенки варьируется от 2,3 до 20,8 мм. Можно приобрести 1 метр или сразу 100 метровую бухту.

Стоимость погонного метра трубы с шириной 20 мм может обойтись в 40 руб. Армированный аналог стоит дороже на 15-30 руб. На усиленный вариант толщиной в 25 мм и длиной 4 м придется потратить в 10 раз больше денег.

Полиэтилен

В соответствии с ГОСТом внешний Ø (диам.) может быть в пределах 0,1-120 см. При этом толщина стенок имеет показатели от 0,2 до 6 см. Длина бухты достигает 1000 метров.

Стоимость за погонный метр в зависимости от диаметра варьируется от 20 до 350 руб. за погонный метр.

Сшитый полиэтилен (РЕХ)

Наружный диаметр имеет показатели от 1,6 до 3,2 см. Толщина стенок — от 2,2 до 4,4 мм. Продается в бухтах от 100 м.

Стоимость трубы с кислородным слоем длиной в 100 м и шириной в 16 мм составляет около 6500 руб. Аналогичный продукт с диаметром 20 мм обойдется в 11000 руб.

Полиэтилен низкого давления (ПНД)

Величина относительно внешнего диаметра находится в диапазоне от 10 до 160 мм. Минимальная толщина стенок составляет 2 мм. Что касается длины, можно приобрести готовые отрезки от 3 до 12 м, либо бухту от 100 до 500 м.

Труба диаметром в 20 мм за погонный метр обойдется примерно в 22 руб. Если рассматривать вариант 4 см для холодного водоснабжения, то 100 метровая бухта будет стоить 6500 руб.

Металлопластик

Внешний диаметр готовой продукции имеет показатели в диапазоне от 1,6 до 5 см. Толщина стенок варьируется в пределах 2-4 мм. В продажу поступает бухтами от 20 до 200 м.

По стоимости за погонный м. 1,6 см стоят от 21 руб., 2 см от 55 руб.

Особенности

Производятся трубы данного сегмента из полиэтилена с использованием низкого давления или высокого в строгом соответствии с техническими требованиями. Это позволяет добиться того, что ПНД гофра для кабеля:

1. Может выдерживать разные колебания температуры.
2. Проста в монтаже.
3. Имеет очень высокую гибкость – до 360.
4. Высокий показатель огнеустойчивости при возможных коротких замыканиях в сети: ГОСТ Р50827 при степени защиты ip55.
5. Двухслойный тип содержит спецдобавку, которая предохраняет материал от этапа возгорания, оставаясь на этапе постепенного плавления.
6. Потребность в дополнительной фурнитуре отсутствует.
7. Абсолютная инертность – материал никоим образом не вступает в реакцию со средами использования.
8. Заземление – не требуется, электротехническая ПНД труба полностью диэлектрическая.

Помимо прочего, как было отмечено выше, гибкие трубки универсальны, так как способны выдержать не только напор холодной воды, но и отлично справятся с поставкой горячей воды. Еще одно преимущество таких изделий состоит в их сопротивлении гидроударам. Говоря о практическом применении, следует сказать, что гибкие элементы водопровода легко позволяют включить в систему стиральную машину или же посудомоечную, подход к которым зачастую довольно сложен. С помощью гибких труб легко утеплить пол, обеспечив дом системой «теплого пола».

Основным достоинством гибких трубопроводов является возможность сгибать их под любыми углами без повреждения структуры стенок. Благодаря этому, они могут без проблем использоваться при прокладке коммуникаций на извитых и сложных участках.

Помимо этого, гибкие трубопроводы не подвергаются коррозийным процессам. Если для пластиковых труб коррозия не характерна сама по себе, то в случае стальных изделий поверхности их покрываются антикоррозийными защитными составами.

Гибкие трубы отлично подходят для прокладки систем не только холодного, но и горячего водоснабжения. Кроме того, они устойчивы к напору воды и воздействию гидроударов, а также обладают хорошими теплоизоляционными свойствами.

Поливинилхлоридные изолированные трубы

Трубы ПВХ, как и полипропиленовые, активно используются в системах горячего водоснабжения.

ПВХ – материал хоть и гибкий, но все же достаточно жесткий. Его коэффициент теплового расширения настолько мал, что оно практически незаметно. В народе бытует мнение, что ПВХ при нагревании выделяет ядовитые вещества. Да, это действительно так. Только процесс выделения происходит при очень сильном нагревании, порядка 400 градусов. Поэтому ПВХ изделия безопасны для здоровья.

Монтаж трубопровода из ПВХ элементов

Из инструмента понадобятся ножницы, наждачная бумага и специальный клей с очистителем. Кроме того, может понадобиться кисть для нанесения клеевого состава.

Сборка системы водоснабжения осуществляется путем склеивания отдельных ее элементов.

Клей, нанесенный на поверхность ПВХ, растворяет его верхний слой. Точно так же происходит и с соединительным элементом. Таким образом, растворенное вещество смешивается, образуя при застывании однородную массу. Такое соединение очень прочное. Оно не уступает по этому показателю цельному ПВХ.

Перед началом склеивания проверяются все фасонные элементы. Все трубы насухо вставляются в фитинги. Они должны входить в них на 2/3 длины фитинга.

После проверки отрезают трубу нужного размера. Если изделие имеет достаточно большой размер, то резать удобнее роликовым резаком. После разреза торец трубы зачищается или обрабатывается специальным ножом, предназначенным для снятия фаски.

Далее та поверхность, которая будет участвовать в процессе склеивания, обрабатывается праймером – специальным очистителем. Эта жидкость делает верхний слой ПВХ мягким, что позволяет клеевому составу глубже проникнуть в структуру материала.

Далее наносят клей на внутреннюю часть фитинга и внешнюю часть трубы. Она вводится в фитинг и проворачивается там примерно на ¼ окружности вокруг своей оси. Это позволяет равномерно распределить клей по всей склеиваемой поверхности. Далее труба прижимается к соединительному элементу с достаточным усилием. В таком положении оба элемента удерживаются в течение полуминуты.

Так происходит сборка всего водопровода. В том случае, когда диаметр элементов больше пяти сантиметров, применяют специальные стягивающие устройства.

Гибкие трубопроводы для водоснабжения | Трубы флексален

ООО «Heating Water» предлагает современные гибкие трубопроводы для водоснабжения купить в Москве недорого. Также у нас можно заказать недорогой монтаж гибких трубопроводов.

Гибкие трубопроводы для водоснабжения

Современный профильный рынок предлагает различные виды трубопроводов для прокладки теплотрасс, но на данный момент особой популярностью пользуются трубы для частного дома  flexalen. Они являются уникальнейшим созданием холдинга THERMAFLEX, инженеры которого создали такие системы, состоящие из соединения в одном продукте полимерных трубопроводных систем и максимально эффективной теплоизоляции.

Такие, заранее теплоизолированные системы, как Флексален, используют для прокладки теплотрасс в районах при строительстве и восстановлении уже существующих теплосетей, при строительстве загородных поселков, на объектах промышленного предназначения, то есть на тех, где тепловой пункт располагается не в периметре главного здания. Если Вам необходимо проложить коммуникационные теплотрассы между несколькими объектами, то Flexalen станет отличным решением.

Выбирайте лучшие гибкие трубы для частного дома

Если Вам необходимо провести водоснабжение, купите трубы для частного дома, которые предизолированны – Флексален. Эти гибкие современные трубопроводы изготовлены из полибутена, который значительно превосходит по ряду свойств полипропилен. Они максимально эластичные, прочные и теплопроводные, а благодаря сшитому полиэтилену их можно сваривать. При этом Флексален герметичные, стойкие к хлору и прочим химическим веществам.

Вышеперечисленные качества определяют длительность эксплуатационного срока. Который может достигать до 55 лет. Гибкие трубопроводы для котельнойFlexalen термостойкие, химически инертные и изготовлены из экологично безопасных материалов, поэтому их можно монтировать в условиях пищевого производства.

Продажа и монтаж гибких трубопроводов для водоснабжения

ООО «Heating Water« является поставщиком гибких трубопроводов для водоснабжения. Именно поэтому у нас самые демократичные расценки. Мы готовы Вам предложить качественные, но при этом по привлекательным расценкам трубы Флексален различной маркировки, от непосредственных производителей. Тесное сотрудничество с заводами, выпускающими трубопроводные системы, в том числе современные flexalen, позволяет нам не завышать стоимость продаваемой продукции.

Наша компания предлагает не только купить гибкие трубопроводы для водоснабжения, но и выполнить их качественный монтаж. Если котельная требует демонтажа уже отслуживших труб, то наши специалисты сначала произведут их демонтаж, и только потом установят новые трубы.

Если у Вас возникли вопросы относительно продукции или условий монтажа, звоните на контактный номер. Для Вас мы работаем без выходных. Наши менеджеры развернуто ответят на Ваши вопросы и при необходимости примут заказ. Звоните, заказывайте, а наши работники выполнят Ваш заказ в самое ближайшее время. Доверьтесь профессионалам, покупайте гибкие трубопроводы для теплотрасс у прямых поставщиков!

Полипропиленовые трубы

Полипропиленовые гибкие трубы

Среди общего числа гибких трубопроводов особую популярность получили варианты из полипропилена. Почему уже их популярность так велика? В этом нет ничего удивительного, полипропилен с теплоизоляционным покрытием способен справляться с высоким давлением до 10 атмосфер, при этом кратковременное давление может достигать и 13 атмосфер. При этом теплоноситель, содержащийся в трубах, может достигать температуры в 95 градусов по Цельсию. В данном случае переживать о возможных разрушениях полипропилена не стоит, так как он спокойно переносит такие показатели, сохраняя свои теплоизоляционные свойства.

Водопровод, состоящий из таких элементов, не несет в себе никакой опасности для людей, поскольку при протекании через него воды высокой температуры пластик не выделяет никаких вредных веществ. Благодаря этому, человеку не о чем беспокоиться. Стоит сказать, что минимальный радиус гиба трубы из полипропилена не позволяет свернуть ее в бухту, поэтому участки трубы продаются отрезками по 4 метра.

Производство пластиковой трубы на заводе в Подмосковье.

Производство пластиковой трубы на нашем заводе в Подмосковье осуществляется из качественных гранул вторичного полиэтилена, которые предварительно проверяются на заявленные характеристики. В качестве дополнительных компонентов к ним добавляются различные ингредиенты, повышающие устойчивость готовой продукции к внешним воздействиям, придающие техническим трубам из пластика необходимые эксплуатационные качества.

Создание пластиковых труб осуществляется методом экструзии – выдавливанием готовой продукции при помощи специальных насадок. Благодаря этой технологии можно получать трубы различного сечения и неограниченной длины. Готовое изделие формируется под воздействием высокого давления, прижимающего его к калибрующей форме. Наш завод пластиковых труб способен изготовить любое количество пластовой трубы на заказ. Форма трубы может быть не только круглой: квадратные и треугольные трубы — далеко не всё, на что способно наше оборудование. Ответ на вопрос: «где купить пластиковые трубы нашего производства?» — предельно прост. Приобрести нашу продукцию можно не выходя из дома. Просто позвоните нам и трубы будут доставлены по указанному адресу. Сэкономить на доставке можно если забрать трубы самовывозом в Подмосковье прямо с завода. Также можно заказать доставку пластиковой трубы по Москве: если продукция нужного диаметра и размера есть в наличии, то мы привезём требуемое количество в тот же день.

Сфера использования гофротруб из ПНД

Продукция этого сегмента может монтироваться как внутри здания, так и снаружи. А также под землей (закрытый способ) или над ней (открытый способ).

Эксплуатационные сферы гофротруб:

• монолитное строительство;
• протяжка телекоммуникаций;
• проводка электроснабжения;
• возведение дренажных систем;
• транспортная инфраструктура.

Выбирая гофрированную трубу из ПНД для канализации или дренажной системы пользователь выигрывает во многих вещах.

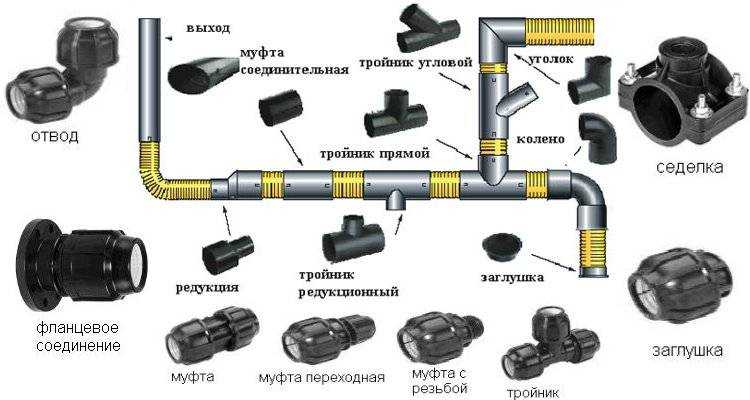

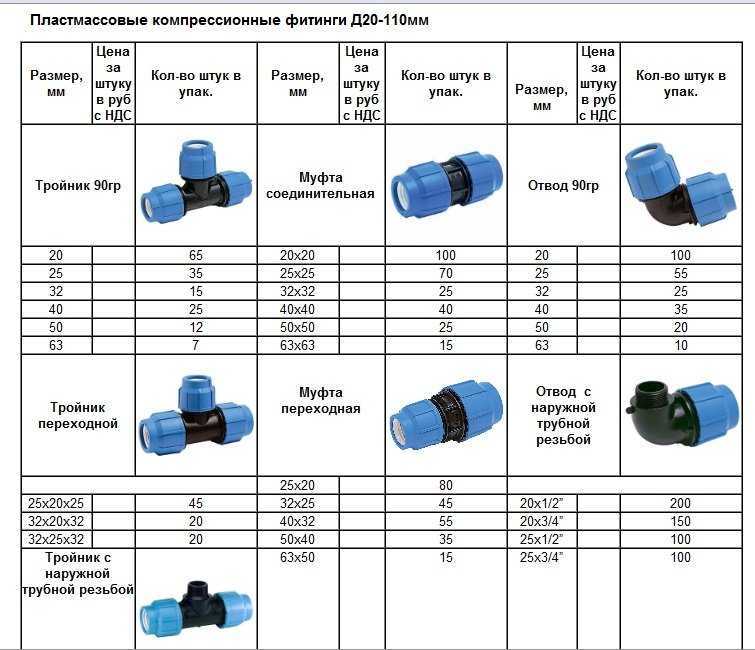

1. Соединение деталей – простое. Здесь используются фитинги, склейка или спайка паяльником. Есть возможность выбора способа соединения.
2. Домашние трубопроводные конструкции собираются чуточку сложнее, чем пластиковый детский конструктор.

Гибкие трубы могут использоваться при монтаже практически любого типа трубопроводных коммуникаций, в частности:

• систем водоснабжения;
• систем кондиционирования;
• отопительных коммуникаций;
• канализационных линий;
• вентиляционных систем;
• для безопасной прокладки коммуникационных кабелей внутри трубопроводов и т. д.

Применение гибких труб в прокладке коммуникаций сегодня встречается практически повсеместно. Практически не существует области, где бы такие трубы не могли быть использованы. Среди основных же направлений стоит выделить:

• систему водоснабжения. В данном случае гибкий водопровод подходит идеально, как для холодного обеспечения водой, так и для горячего, за счет улучшенных технических характеристик путем нанесения специального теплоизоляционного слоя;
• прокладку каналов коммуникации. Нередко можно встретить кабели, спрятанные внутрь гибких трубок. Таким образом, нет нужды переживать за сохранность проводов, так как они надежно защищены от внешнего воздействия. Прокладывание коммуникаций в городе зачастую осуществляется при помощи стальных гибких трубок, так как они обладают наибольшей прочностью;
• систему газоснабжения;
• систему вентиляции;
• систему теплоснабжения;

  Гибкие трубы

• систему кондиционирования;
• систему дымоотведения и другие.

Как выбрать гибкие трубы

Обращаясь в специализированный магазин за гнущимися тубами, нужно опираться на такие параметры выбора:

Материал изделий. Для улицы и холодных неотапливаемых помещений подойдут металлопластик, сталь, ПВХ. Если участок трубопровода будет дополнительно подвергаться механическим нагрузкам, лучше выбирать нержавейку. Для внутренних работ желательно использовать полипропилен.
Сечение тубы. Должно совпадать с диаметром основного трубопровода.
Материал изготовления основной магистрали. Желательно, чтобы гибкая труба и остальные части водопровода были изготовлены из одного полимера или металла. Это исключит неравномерные линейные расширения сети под воздействием температурных колебаний.
Назначение магистрали

Нужно обращать внимание на допустимые температурные показатели для транспортируемой среды по каждому виду гибких элементов.
Навыки мастера. Проще установить трубы из ПВХ и полипропилена

Сталь и металлопластик требуют более опытных действий.

Бюджет — не последний критерий при покупке водопроводных элементов. Здесь мастер ориентируется по своим возможностям.

Стальные гибкие трубы

Сталь является наиболее прочным и долговечным среди всех материалов, используемых для строительно-ремонтных работ. Это относится и к гибким стальным трубам, которые наряду с прочностью ещё и обладают свойством отлично гнуться. Такие трубы производятся из нержавеющих сортов стали, а потому ещё одним дополнительным плюсом является их антикоррозионная устойчивость.

Стальные трубы являются полностью безопасными в экологическом отношении изделиями. Трубопровод из них является наиболее дорогим, но в то же время самым надёжным вариантом. Срок эксплуатации подобных коммуникаций очень длительный, и может в некоторых случаях превышать отметку в 100 лет.

Помимо этого, гибкие стальные трубы устойчивы к значительным колебаниям температур, полностью сохраняя при этом свою форму, свойства и характеристики.

Сборка коммуникационных линий из гибких стальных элементов может производиться различными способами, но чаще всего используются соединения посредством резьбовых фитинговых изделий. Всё, что необходимо для проведения монтажа – это наличие пары разводных ключей и некоторого количества герметизирующих материалов. Однако установка стальных гибких трубопроводов более сложна по сравнению с полимерными изделиями, и должна производиться только квалифицированными специалистами.

Гибкие трубы представляют собой незаменимые изделия при прокладке трубопроводных коммуникаций на сложных участках. Что же касается выбора того или иного материала, из которого они изготовлены, то он зависит от конкретной ситуации: потребности в тех или иных свойствах трубопровода, разновидности обустраиваемых коммуникационных линий, наличия необходимых инструментов, бюджетных возможностей и т. д. В тех случаях, когда сделать выбор самому затруднительно, стоит посоветоваться с профессионалами во избежание всевозможных ошибок и просчётов.

Металлопластиковые гибкие трубы

Это наиболее популярная разновидность гибких труб. Особенно часто они используются при обустройстве водопроводных коммуникаций. В частности, гибкие пластиковые водопроводные трубы подходят для монтажа линий не только холодного, но и горячего водоснабжения.

Для соединения пластиковых труб между собой необходимы специальные ножницы или ножовка, наждачная бумага, очиститель, клей и кисть. Если разрезка производится ножницами для пластика, тогда, как правило, дополнительная обработка разрезанных мест не требуется. Однако в случае использования ножовки концевые участки приходится зачищать наждачной бумагой от неровностей и заусенцев.

После этого требуется обработка торцов соединяемых изделий посредством очистителя. Это способствует размягчению поверхностных слоёв и большему проникновению клея.

Далее производится обработка клеем внешней поверхности трубы и внутренней поверхности фитинга. После этого труба вставляется в фитинг и поворачивается внутри примерно на четверть дуги окружности. Это способствует более равномерному распределению клея по поверхностям изделий и большей прочности соединения.

Клей, применяемый для соединения ПВХ труб, обладает некоторыми особенностями. В частности, он несколько растворяет поверхностные слои пластиковых изделий, после чего растворённое вещество, смешиваясь с ним, формирует однородную массу с большой прочностью.

Гибкие трубы из металлопластика также встречаются на рынке ремонтно-строительных материалов, и обладают рядом положительных характеристик, таких как:

• высокая устойчивость к давлению внутри трубы;
• повышенная стойкость к механическим нагрузкам;
• лёгкость и удобство монтажа;
• широкий диапазон рабочих температур (от -15 до 60 °C).

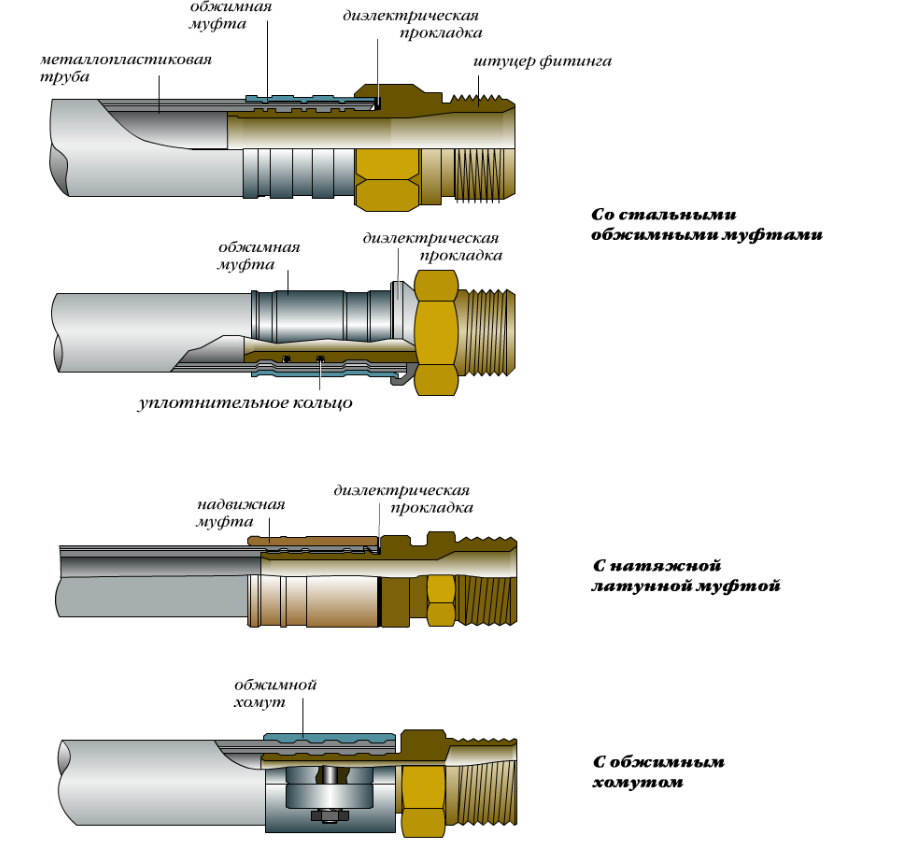

Сборка конструкций из металлопластиковых труб не представляет особых сложностей и чаще всего осуществляется посредством резьбовых фитингов.

Водопровод из полиэтиленовых труб

Представляет собой полимеризованный при высоком давлении газ этилен. Процесс происходит в присутствии катализаторов. Примечательно, что зависимость механических свойств полиэтилена от давления в процессе производства обратная. Чем выше давление в емкости, тем ниже свойства конечного продукта. Пластиковые трубы из полиэтилена высокого давления не применяются для устройства магистральных трубопроводов. Их можно применять в напорных коммуникациях, увеличивая толщину стенки, что влечет за собой удорожание продукции. В свою очередь, трубы из ПНД успешно используются на магистральных трубопроводах не только жидкостей, но и газа.

Установка трубопровода с гофрированными трубами

На строительном рынке можно найти широкий выбор гофрированных труб различного диаметра, что позволяет устанавливать их как в больших домах, так и в обычной квартире. Процесс установки конструкции не имеет сложностей. Все части системы скрепляются между собой латунными фитингами, имеющих простую, но надежную конструкцию.

По многим показателям технология монтажа трубы с гофром схожа с установкой металлопластиковой трубы с использованием компрессионных фитингов. Однако даже в сравнении с этим материалом она выглядит проще.

Единственное, чем следует руководствоваться при выборе гофрированных нержавеющих труб «Кофулсо» или любой другой компании, это то, что фитинги необходимо приобретать от производителей, рекомендованных изготовителем труб. Попытка немного сэкономить за счет установки фитингов неизвестной компании не увенчается успехом, ведь из-за этого при эксплуатации системы трубопровода может возникнуть аварийная ситуация.

• К оборудованию (кранам, смесителям) и другим сантехническим приборам фитинги подключаются с использованием классических полимерных или резиновых прокладок, которые обычно входят в комплект поставки. Перед их установкой стоит убедиться в том, что накидная гайка со стороны подсоединения гофрированной трубы не затянута.
• Затем при необходимости можно разрезать трубы любым имеющимся под рукой инструментом, но правильнее всего это делать с использованием специального роликового трубореза. Не забудьте проверить кромку изделия, она должна быть гладкой и не иметь заусениц (при наличии их удаляют).
• Вставьте трубу в фитинги и прикрутите накидную гайку.
• После можно придать трубопроводу необходимую форму и прикрепить его к поверхности при помощи специальных элементов.
• После завершения процесса установки в систему подают воду и проверяют работу конструкции под давлением. В случае обнаружения протечки, подтяните накидные гайки фитингов.

По опыту можно сказать, что на установку трубопроводных конструкции из гофрированных нержавеющих изделий уходит в несколько раз меньше времени, чем на монтаж систем водоснабжения и отопления из иных материалов. Выбирая тип труб для обустройства водопровода, не приходите мимо труб с гофром.

Чугунные

Чугунные трубы для водоснабжения массово применялись при монтаже магистральных водопроводов несколько десятилетий назад. Сейчас их практически вытеснили более дешевые и простые в монтаже пластиковые.

Нормативная документация и размеры

Чугунная напорная труба производится по ГОСТ 9583-75. Стандартом предусмотрены размеры 65 — 1000 мм.

Напорная чугунная труба с песчано-цементным покрытием

Преимущества

• Высокая кольцевая жесткость, делающая возможной прокладку водопровода на значительной глубине и под автотрассами;
• Прочность на разрыв. Согласно ГОСТ, чугунные трубы для водоснабжения 300 мм должны проходить гидравлические испытания давлением 25-40 атмосфер (в зависимости от класса изделий);
• Долговечность. Достаточно сказать, что фонтаны Петергофа, введенные в эксплуатацию при Петре Алексеевиче Романове, снабжаются водой по чугунному водопроводу.

Чугунный водопровод, питающий фонтаны Петергофа

Способы монтажа

Раструбные соединения с зачеканкой свинцом;

Чугунные трубы с уплотнительными кольцами

Фланцевые соединения с фланцами под приварку.
