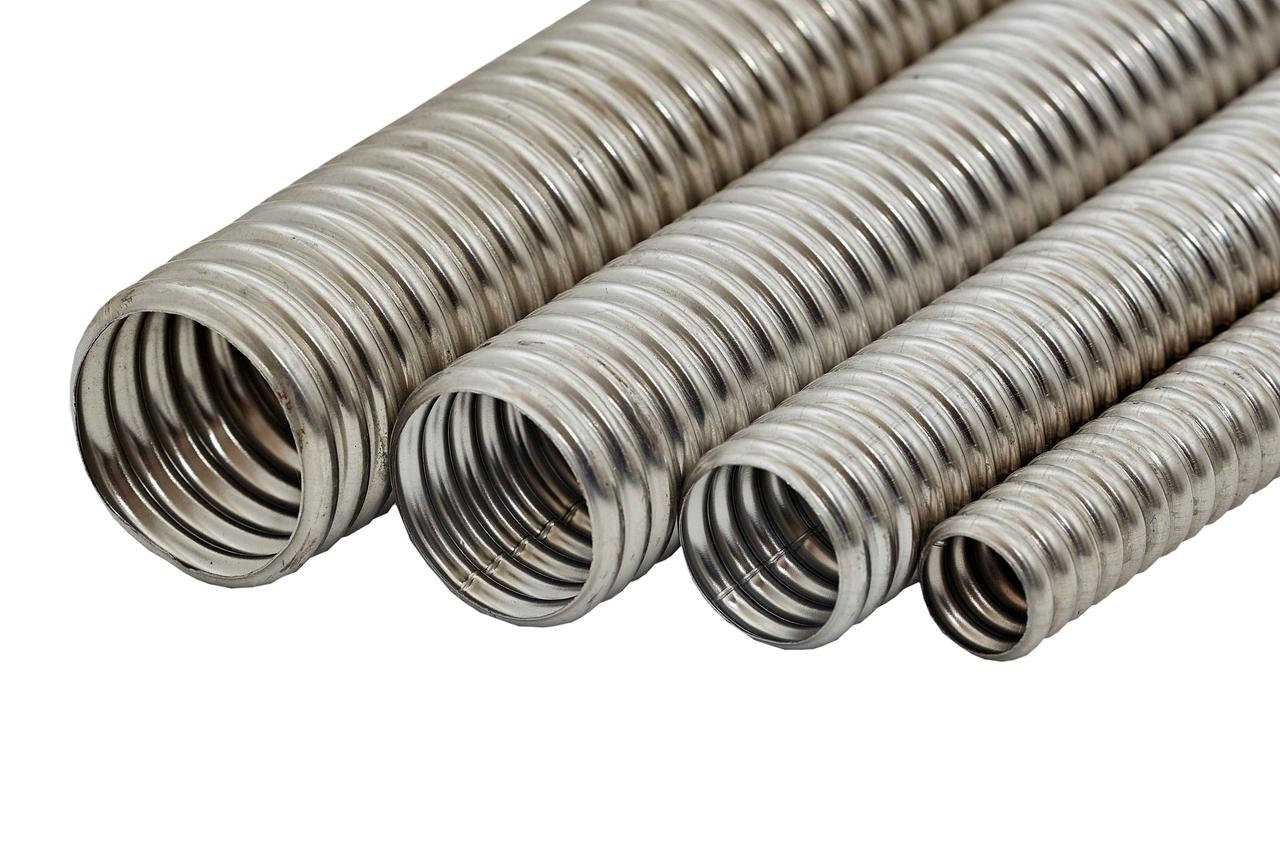

Гофрированная нержавеющая труба для отопления: гибкая, ребристая металлическая и оцинкованная

Как производится гофротруба для отопления

Технология производства гофрированных труб из нержавеющей стали для отопления разработана в Японии. Нержавеющая трубная гофра для отопления рождается, пройдя несколько этапов технологического процесса:

Высококачественную стальную ленту подают на формовочную линию. Гофротрубы характеризуются низким содержанием углерода и присутствием в составе сплава хрома (18 процентов) и никеля (8 процентов). Пройдя систему гибочных станков, стальная лента превращается в цилиндрическую заготовку.
Посредством специальных зажимов в ходе вальцовки из гладкостенной цилиндрической трубы получается гофра-труба нержавейка.
Далее труба подается в закрытый сосуд, наполненный специальной газовой смесью. Именно этой смесью достигается высокое качество сварного шва и способность изделия успешно противостоять воздействию коррозии. Еще одним обстоятельством, повышающим качество изделия, становится выполнение сварки стыков автоматическим оборудованием. Исключение человеческого фактора позволяет избежать случайных ошибок в производстве работ.
Пластичность гофре-нержавейке для отопления придается при прохождении отжига. Проведение нагревания до высокой температуры (950-1150º С) с последующим охлаждением до 200-400 º С позволяет достичь в ходе эксплуатации большего количества сгибов/разгибов. Внешних отличий между изделием, прошедшим процедуру отжига, и не отожжённым, не существует, но разница в качестве и, соответственно, в стоимости, является весьма существенной.
Полученная продукция нарезается на мерные отрезки длиной до пятидесяти метров и сматывается бухтами.

Гибкость гофротрубы обусловлена способом ее обработки при производстве

Проверку герметичности гофра-труба нержавейка проходит погружением бухты в воду с одновременной подачей воздуха под высоким давлением.

Достоинства и недостатки

Это вида материалов становится все популярнее. А все потому, что разом решается множество проблем:

Гнуть такие трубы можно руками, причем очень «круто» без риска повредить или заузить просвет. Учесть нужно что минимальный диаметр изгиба равен 3-х кратному радиусу трубы – диаметр 15 мм, минимальный радиус изгиба – 45 мм и т.д. Это позволяет делать разводку с минимальным количеством соединений, что снижает ее стоимость и повышает надежность.
Выпускаются они в бухтах до 50 м, но при необходимости, можно заказать и длиннее.

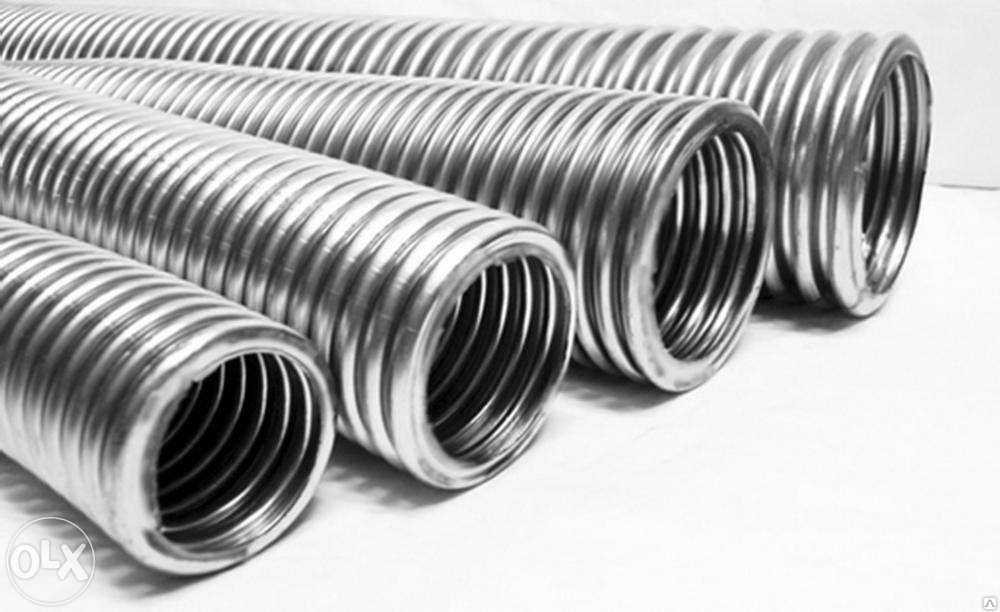

Гофрированные трубы из нержавейки поставляются в бухтах
Нержавейка стойка к коррозии (при соблюдении правил эксплуатации – необходимо заземление для исключения электрохимической коррозии, а также при прокладке внутри стены/пола необходима защитная оболочка снова-таки, чтобы избежать электролитической коррозии).
Конструкция гофрированной нержавейки такова, что переносит и скачки давления и перепады температур без проблем, в том числе и разморозку, что делает ее использование возможным и в регионах с длинной и суровой зимой и очень низкими температурами. Вот параметры: Максимальное давление – 50 Бар, разрушающее – 210 Бар (при 20оС), рабочее при температуре среды 110оС – 15 Бар;
Температурный диапазон использования от -50оС до +110оС.

Легкий монтаж/замена: для соединения с отопительными приборами и/или другими участками трубы. Используются специальные латунные фитинги с силиконовыми, фторопластовыми или другими полимерными уплотнительными кольцами. Для создания прочного герметичного соединения потребуются только ключ (разводной или рожковый). Небольшой коэффициент шероховатости – 0,008. Это значит, что система не зарастает и не заиливается.

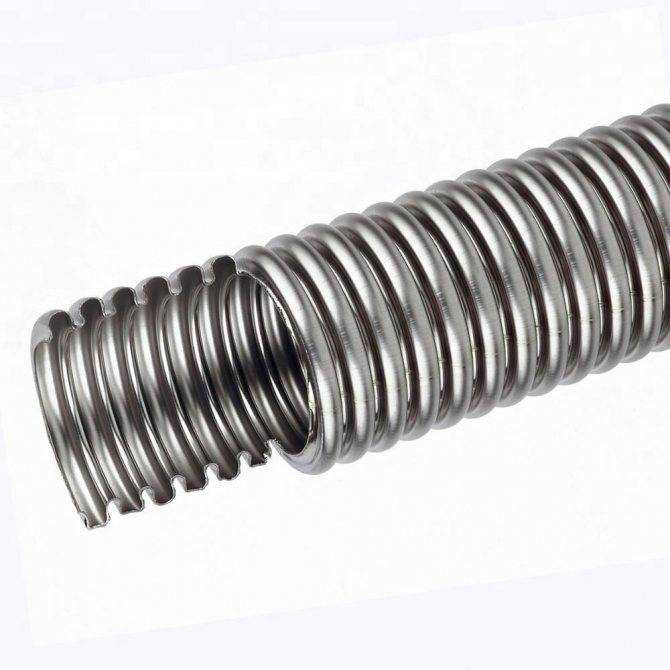

Внутренние стенки трубы из гофрированной нержавейки гладкие

Срок эксплуатации системы ограничивается сроком годности фитингов, но не трубы (качественной, конечно).
Небольшой уровень шумов.
Небольшой вес.
Относительно небольшие цены – в разы дешевле медных.

Достоинств немало. И все они веские. Теперь перейдем к недостаткам:

Слабая стойкость к механическим повреждениям. Потому в случае открытой прокладки в местах, где возможны сильные удары, требуется защитный кожух.
Не самый привлекательный вид. Явно не дизайнерская вещь, но в инженерных сетях редко встречаются эстетически привлекательные материалы.
Один из недостатков — внешний вид «на любителя»
Как и все разъемные фитинги, используемые для нержавейки «замонолитить» нельзя: они требуют обслуживания (нужно периодически проверять герметичность, менять вкладку или подтягивать при необходимости).
Достаточно сложны в уборке: в гофре скапливается пыль, и ограничиться уборкой при помощи тряпки не получится – потребуется, как минимум, щетка. Это еще один довод в пользу защитных экранов или коробов, а также скрытой прокладки.
Слабая стойкость к некоторым химическим веществам, что в сочетании с электропроводностью может привести к химической или электрохимической коррозии. Решение проблемы – при укладке в стены/пол использовать защитные химически нейтральные экраны (справедливо и для теплых полов), а среду в системе отопления (закрытой) легко контролировать. Для предотвращения разрушения из-за блуждающих токов необходимо заземление, а также диэлектрические прокладки.
Нержавеющая гофрированная труба подходит и для отопления и для водоснабжения
К недостаткам стоит отнести и высокий коэффициент теплопередачи: при транспортировке среды по неизолированным трубам много тепла теряется. Задача и при отоплении и при ГВС — доставить среду с минимальными потерями по температуре. Гофротруба из нержавейки с такой задачей справляется плохо: если ее не обернуть теплоизолятором, потери будут очень значительными: ее можно использовать даже в качестве радиатора.

Как видим, и недостатки есть, но они имеют пути устранения или нивелирования, да и выглядят не так уж страшно.

Параметры трубы (диаметр, длина и шаг)

В принципе, в идеале, требуется производить теплотехнический расчет. Но реально такие сложные вычисления нужны для больших систем большой площади. Для небольшого дома, а тем более, для квартиры можно вполне обойтись и практическими рекомендациями, которые выработаны годами практики.

Сначала определимся с диаметром труб для водяного теплого пола. Чаще всего, вне зависимости от материала, используют диаметр 16мм и 20мм. Понятно, что трубы могут использоваться разные (все перечисленные выше), но гидравлическое сопротивление систем в целом изменяется не очень сильно. А так как мощность насоса берется с запасом, то эта разница некритична.

Теперь нужно определиться с расстоянием между трубами теплого пола (его еще называют шагом укладки). Обычно шаг изменяется в диапазоне 10-35мм. Чем ближе расположены трубы, тем сильнее нагревается пол. Потому вблизи у холодных (наружных) стен, в северных комнатах, или там, где просто требуется повышенная температура (в детских, например) шаг можно делать меньше. Насколько маленький можно делать шаг зависит от гибкости выбранного материала: у многих минимальный изгиб зависит от диаметра. Так, у металлопластиковой трубы минимальный радиус изгиба составляет 8 радиусов. Если используется для теплого пола металлопластиковые трубы диаметром 16мм, то получается, что ближе, чем на 128мм и не расположишь (16мм*8=128мм). У сшитого полиэтилена минимальный изгиб составляет 5 радиусов. То есть при том же диаметре в 16мм их можно располагать на расстоянии 80мм. Этого более, чем достаточно даже в самых холодных участках. Самое маленькое расстояние между трубами теплого пола из нержавеющей гофры примерно такое же: 4-5 радиусов. Этого тоже вполне хватает.

Схема укладки труб теплого водяного пола

Определившись с этими параметрами и выбрав схему расположения труб («змейкой» или «улиткой») можно определить длину трубы для теплого пола. Тут можно пойти двумя путями:

Начертить план на миллиметровой бумаге (или листке в клеточку) с сохранением всех пропорций. Исключить все зоны, где будет стоять крупногабаритная мебель, которую передвигать вы не собираетесь. На оставшейся площади нарисовать план расположения труб. Затем измерить длину каждого из контуров и умножить ее на масштаб.
Принцип тот же, но уже не на бумаге, а «вживую». Возьмите нитку или шпагат. Разложите на полу согласно выбранной схеме, затем измерьте длину.

Любой из предложенных методов предполагает наличие погрешности. Она небольшая, но стоит добавить примерно 10% на ее коррекцию и потери на поворотах.

При этом стоит учесть максимальную длину трубы одного контура теплого пола. Она разная для разных материалов и разного сечения труб. Для металлопластиковой трубы 16мм максимум — 80 метров, но специалисты утверждают, что оптимально укладывать не более 60. Тогда теплоноситель не будет сильно охлаждаться, и подогрев пола будет более равномерным. Для сшитого полиэтилена 18мм диаметром максимум — 120метров, а реально укладывают 80-100 метров.

О том, как легко разработать для вашего помещения схему укладки трубы для теплого пола типа «улитка», о том, как раскатывать и крепить трубу Valtec смотрите в видео.

Типы гофры

Сегодня в магазинах можно увидеть в продаже большое количество моделей оборудования. Различные виды гофр могут отличаться друг от друга по основным характеристикам:

Жёсткий или мягкий канализационный слив. Мягкий вариант идеально подходит практически для всех унитазов, а именно с любым типом выпуска (косой, вертикальный или горизонтальный), так как именно такая гофра эластична и ей достаточно просто управлять при установке. Жёсткая модель значительно уступает первому варианту, но при этом она имеет высокий показатель долговечности и износостойкости. Наличие армирования. Армированная гофра имеет специальный усиливающий элемент — тонкую проволоку. Естественно, что и стоимость такой канализационный слив выше. Длина. На сегодня производитель готов предложить гофру от 20 до 50 см

Для того, чтобы выбрать показатель длины при приобретении, важно определить расстояние между канализации и унитазом. При этом необходимо добавить небольшой запас, который позволит устранить появление протечек

Нормы

Существуют следующие нормативные документы, касающиеся гофрированных труб:

ГОСТ 51613 – собраны стандарты для канализационных изделий из ПВХ диаметром 10–315 мм;
ГОСТ 14254-96 – отмечаются средства защиты на поливинилхлорид (ПВХ);
полимерные изделия, выпускаемые за рубежом, защищены ГОСТами других стран, например, EN 13476-3 принят в Евросоюзе.

На сегодняшний день разновидностей гофрированных труб довольно много. Они имеют разный диаметр, толщину стенок, длину и цвет. Существуют силовые и слаботочные кабели, однослойные и двойные. Их различают по нескольким критериям.

По типу прочности выделяется несколько разновидностей гофрированных труб.

Легкие гофрированные трубы предназначены для работ на поверхностях внутри помещений, так как они не могут выдержать нагрузку, например, для монтажа под землей. Легкие модели – это самые гибкие и маневренные варианты. Они сгибаются под любым углом. С их помощью можно облегчить ремонтные работы и сэкономить на соединениях.
Тяжелые трубы хорошо монтируются, переносят большие нагрузки. Их можно размещать под землей на глубине до 15 м.
Сверхтяжелые изделия имеют повышенную механическую прочность, справляются с большими нагрузками. Такие трубы прокладывают под тяжелыми грунтами, строениями, автострадами. Их можно бетонировать. В сверхтяжелую гофру прокладывают электропроводную систему в местах с большим скоплением людей. Они безопасны даже с содержанием кабеля высокого напряжения – до 2000 вольт.

По материалу гофрированные трубы бывают нескольких видов.

Гофрированные трубы производят из металла и различных полимеров, таких как:

алюминиевая и нержавеющая сталь;
ПВХ – поливинилхлорид;
ПТН и РЕ – модификации полиэтилена;
ПВД – полиэтилен высокого давления;
ПНД – полиэтилен низкого давления;
РР, ПП – полипропилен;
ПА – полиамид.

Трубы из поливинилхлорида являются самыми востребованными на сегодняшний день. Они не распространяют горение, поэтому выполняют роль кабель-канала для прокладывания электротехнических сетей. ПВХ – это отличный электроизоляционный материал. В отличие от полиамидной трубы он выдерживает напряжение до 2000 Вт при сопротивлении в 100 Ом, но плохо переносит ультрафиолет. Эти изделия хороши для работ в помещении.

Выбор производителя

Гофротрубу из нержавеющей стали изобрели в конце ХХ века в Японии, но производители постсоветского пространства освоили технологию недавно – несколько лет назад. Выпуск продукции происходит как на головных предприятиях, так и в компаниях, являющихся их официальными подразделениями. Качество продукции не страдает, так как выпуск осуществляется на импортном оборудовании с соблюдением всех стандартов.

Производители

KOFULSO – фирма из Южной Кореи, изготавливает гофрированные трубы из нержавеющей стали со специальным полиэтиленовым покрытием, разной цветовой гаммы.

NEPTUN – российская фирма, выпускает высококачественную продукцию по доступным ценам.

INOFLEX – немецкий филиал компании MEIBES, предлагает готовое изделие в бухтах до 80 метров. Используют также и в установках на солнечных батареях.

LAVITA – еще одна компания из Южной Кореи. Гофротрубы из нержавеющей стали производят в отожженном и неотожженном виде.

На что обратить внимание при покупке

Приобретая гофрированную трубу из нержавеющей стали, необходимо посмотреть на упаковку бухты – ее целостность не должна быть нарушена. Продукция дорогая, и у недобросовестных продавцов есть соблазн предложить подделку. Это может отразиться на безопасности эксплуатации.

Целостность упаковки важна еще и потому, что на самой гофре нет никаких обозначений, поэтому сохраненная упаковка поможет не ошибиться в выборе нужного диаметра гофротрубы.

Следует внимательно осмотреть само изделие, подержать в руках

Гофра высокого качества легко сгибается, и что важно – не пружинит, пытаясь вернуться в прежнее состояние. Хорошая труба имеет ровный стыковой шов, равномерные расстояния между кольцами гофры

На ней не должно быть вмятин, сколов, царапин. Если вы обнаружили дефекты, поищите изделие в другом магазине.

Приобретая гофрированную трубу для подводки к сантехнике или отопительному котлу, размер можно прикинуть «на глаз». Для использования изделия в системах обогрева нужен точный расчет. Определившись с размером, добавьте еще метр – полтора на «припуски на швы».

Чтобы не случилось неприятностей при эксплуатации системы отопления, не менее ответственно нужно подойти к выбору комплектующих к гофротрубе. Специалисты рекомендуют использовать «родные» фитинги, произведенные той же фирмой, что и гофрированная труба. Также следует проверить все детали на наличие брака.

Какой недостаток у гофрированной нержавеющей трубы и как с ним бороться?

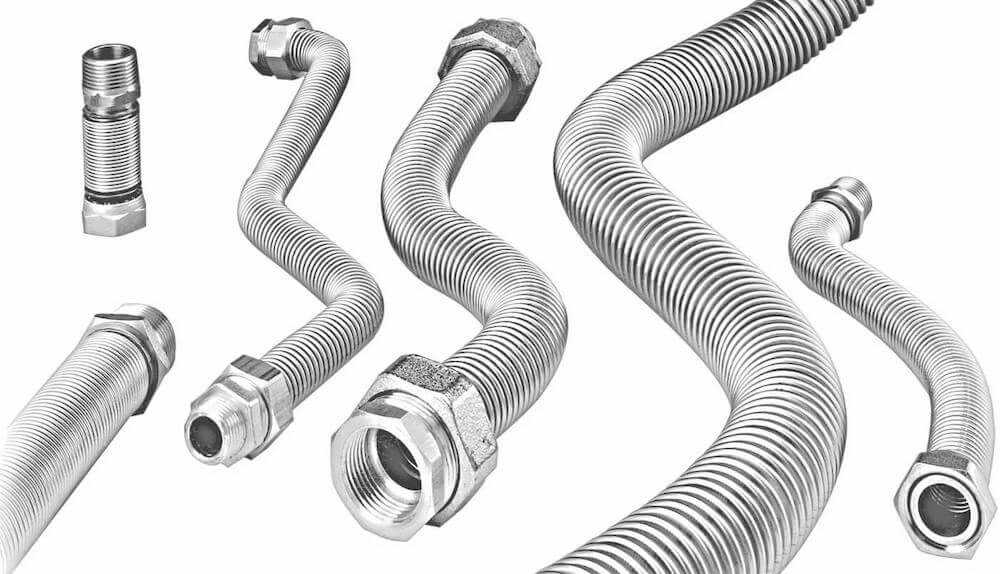

Как видим гофрированная труба как нельзя лучше подходит для монтажа тёплого пола. Единственный её недостаток – она дороже металлопластиковой в разы. Но если для вас это не проблема, то очень даже рекомендую, не пожалеете. Опять-таки, в расчётах нужно учесть шаг труб из разных материалов, и может оказаться, что гофрированная выйдет не так уж и дорого. К тому же, при эксплуатации тоже будет экономия на отоплении: из-за отличной теплоотдачи нержавеющей трубы теплоноситель можно нагревать ещё меньше, чем если бы это был металлопластик.

Монтаж гофрированной трубы из нержавейки достаточно прост и потому доступней для человека, не имеющего опыта в устройстве тёплого пола.

Что следует учитывать, прежде чем начинать монтаж гофрированной трубы?

На стадии проектирования и расчета теплого пола нужно учесть, что гофрированная нержавейка продаётся в бухтах длиной по 50 м:

Т. е. в больших комнатах, вероятней всего, нужно будет укладывать 2-3 петли. Наружный диаметр такой трубы минимум 20 мм, внутренний 1/2 дюйма.

Так же в расчетах (в программе Valtec) шаг трубы можно указывать больший, чем если бы это была труба металлопластиковая. И большее расстояние можно делать от стен (30 см между петлями и 20 см от трубы до стен). Всё это видно на фото:

Если вы выполняли расчёт в программе для гофрированной нержавейки (или собираетесь выполнять), то обнаружите, что такой трубы там нет. Вместо неё можно указать для расчётов стальную тонкостенную трубу, ибо коэффициент теплоотдачи у них одинаков.

О каких недостатках изделий нельзя забывать

Минусом считают высокую цену – это спорный вопрос, так как сам материал недешевый, плюс уникальная технология изготовления. Низкая цена на такую вещь должна насторожить, скорее всего – это подделка. Совершая покупку, проверяйте целостность упаковки – на ней находится маркировка, на трубе надписи отсутствуют.
Другая особенность проявляется в процессе эксплуатации и печалит домохозяек: во впадинах трубы скапливается пыль, которую трудно вымывать.
Изделия боятся внешних механических повреждений, защитой станут специальные экраны.
К недостаткам соединений можно отнести то, что фитингам требуется регулярное обслуживание.
Если часть отопительной системы проходит в открытом помещении, во избежание теплопотерь требуется дополнительная изоляция.
Не допускается скручивание.
Есть вероятность появления коррозии, вызванной электрохимическими процессами (спасает заземление).

Плюсы и минусы

Как и другие виды, двухслойные трубы имеют ряд определённых достоинств, и, разумеется, недостатков. Прежде всего, они зависят от материала, из которого выполнена продукция, способа изготовления, области возможного применения и характеристик труб из других материалов. К плюсам рассматриваемых гофрированных изделий относятся следующие:

надёжность конструкции и устойчивость к перегибам, механическим деформациям извне и другим силовым воздействиям. Такое достоинство обусловлено гибким и одновременно прочным строением полимерного шланга;
стойкость к действию не только влаги, но и других химически неактивных и активных жидкостей и грязи, благодаря чему их применяют как защиту для кабелей от воды или для отвода ливневых стоков;

устойчивость к сейсмическим колебаниям ПНД труб гораздо выше, чем у металлических и асбестоцементных товаров, имеющих такие же размеры;
лёгкость по сравнению с вышеперечисленными материалами;
простота монтажа изделий из полиэтилена низкого и высокого давления, которая позволяет использовать для работ по укладке минимальное количество человек и не прибегать к применению особо сложного оборудования;
за счёт специального гофрированного строения гибкая труба облегчает укладку нестандартной формы и уменьшает количество использованного изделия;
продолжительный срок эксплуатации гарантирует отличную работу в течение более чем пятидесяти лет.

Кроме перечисленных преимуществ, у двустенных гофрированных изделий имеются и определённые недостатки.

Низкий температурный диапазон применения. К примеру, трубы из ПВХ (поливинилхлорида) работают до +45 градусов по Цельсию. Если этот режим не выполняется, то конструкция при высоких температурах может деформироваться и повредить кабель вследствие размягчения материала. С другой стороны, если исключить нагревание вышеуказанной нормы, то такая труба будет прекрасно, а главное – долго справляться с поставленными перед ней задачами.
Воздействие солнечных лучей, а как следствие излишний нагрев также отрицательно действует на данные полимерные изделия. Особенно страшно оно для двухслойных труб, верхний слой которых выполнен из поливинилхлорида. Однако так как чаще всего их используют для подземных работ, это значительно уменьшает воздействие солнечных лучей.
Низкий уровень шумоизоляции материала делает нецелесообразным их применение в стенах многоквартирных домов. Хотя, с другой стороны, благодаря своему лёгкому весу ни одни, ни другие трубы не смогут с ними сравниться в этом плане.

Монтаж нержавеющей гофрированной трубы для отопления

Кроме очень неплохих эксплуатационных характеристик привлекает в этом материале быстрая и легкая сборка трубопроводов. Нужны будут только фитинги и ключ. Ко всем отопительным приборам подключение производится с их помощью. Выбираете требуемый вид (уголок, тройник, крестовина и т.п.) и приступаете к соединению:

Труборезом отрежьте кусок требуемой длины. Срез должен быть строго перпендикулярным по отношению к трубе. Грани ровные без задиров и неровностей.
Проверяете комплектность фитинга, складываете его. Вставляете в него отрезанный кусок и затягиваете гайку. При необходимости, немного ее подтягиваете ключом. Вот и весь монтаж.
Комплектность фитинга для труб из нержавеющей гофры

Аналогично происходит переход от обычной трубы на гофру: сначала на стояк или отвод крепите соответствующий фитинг, а затем вставляете в другой его конец гофрированную нержавейку и затягиваете кольцо. И никаких специальных переходников не нужно.

Единственное, что нужно учесть при установке гофрированной нержавейки, что она все-таки гибкая. Потому крепежные элементы устанавливайте чаще, чем при прокладке привычной формы труб. На стоимости это отразится мало – один фиксатор стоит десяток-два рублей в зависимости от фирмы и даже если вы их устанавливать будете в два раза чаще, максимум, что вам грозит – перерасход в 200-300 рублей при средней протяженности линии отопления.

Обзор цен и производителей

Самыми популярными считаются изделия корейских и российских производителей. Хорошо зарекомендовали себя следующие марки:

KOFULSO. Основное отличие – фитинги с уплотнителями повышенной толщины. Стоимость 3-22$ (195-1500 рублей).
Левита. Трубы отличаются хорошим качеством, но фитинги придется менять из-за избыточного давления металлического кольца на стенку трубы, что приводит к образованию протечек. Цена от 2$ (170 руб.), а готовые отрезки могут стоить от 15$ (980 руб.).
Handrosta. Цена от 2$ (170 руб.), но есть претензии к малой стойкости изделий к механическим воздействиям, появлению протечек. Чтобы минимизировать риск, придется регулярно осматривать магистраль, тщательно подобрать фитинги.
Meibes. Цена от 4,5$ (295 руб.) за 1 погонный метр. Прочные и надежные трубы, которые отвечают всем заявленным характеристикам.

Важные характеристики труб для теплого пола

Укладка водяного теплого пола осуществляется под бетонную стяжку, а потому к качеству трубы предъявляются особые требования, ведь для ремонта поврежденного участка придется разбирать пол, а также разбивать слой бетона. Именно поэтому трубы для водяного теплого пола должны обладать определенным набором характеристик.

Какими должны быть трубы для водяного теплого пола

Основные требования, предъявляемые к водяным трубам — надежность, пластичность, непроницаемость и механическая прочность

Качество, долгий срок службы, удобство монтажа и неприхотливость — очевидные требования, которые предъявляются не только к самим трубам, но и к большинству других строительных материалов и изделий. Помимо них водяные трубы для теплых полов должны отвечать еще ряду требований:

Надежность. Считается, что срок эксплуатации труб должен быть сопоставимым со сроком эксплуатации здания, а значит, составлять не менее 50 лет.
Пластичность. Водяные контуры в среднем имеют длину по 60-120 метров, а при укладке образуют множество изгибов. Именно поэтому трубы должны быть пластичными, не повреждаться и не терять своих качеств в местах изгиба. Другими словами: чем легче гнется труба, тем проще будет ее установка.
Непроницаемость для кислорода. Попадание кислорода в трубы — главная причина образования коррозии и разрушения стенок.
Стоимость. В теплый пол обычно закладывается достаточно большое количество труб, поэтому их цена должна быть доступной.
Механическая прочность. Так как трубы используются на полу, они должны быть способны выдерживать большие механические нагрузки. В случаях, когда их механическая прочность невысока, специалисты рекомендуют выкладывать на них сверху дополнительный слой армирующей сетки, предохраняющей их от разрушения.

Всем вышеперечисленным требованиям отвечают далеко не все, представленные на строительном рынке, трубы для теплых полов. Заслуженным доверием пользуются изделия из сшитого полиэтилена, из меди, металлополимерные трубы, а также гофрированная нержавеющая труба для теплого пола. Впрочем, последняя обладает такими преимуществами, которые делают ее самым желанным материалом для монтажа системы теплых полов.

Преимущества гофрированных водяных труб

Основное преимущество гофрированной трубы перед гладкой — в гибкости и удобстве ее монтажа

Как уже было сказано выше, основные преимущества водяных гофротруб — это их прочность и простота монтажа.

Помимо этого, металлическая гофрированная труба для теплого пола обладает такими достоинствами:

Нетребовательность. В отличие от труб из меди и пластика, гофра не нуждается в профилактических чистках и периодических заменах, поэтому ее можно смело заливать толстым слоем бетона или зашивать панелями.
Безопасность. Гофротруба устойчива к воздействию сверхвысоких температур и не деформируется даже от кипящей воды (чего нельзя сказать о полимерных материалах).
Легкость монтажа. Для установки трубы не требуется специального оборудования (например, в виде сварочной техники и паяльника для соединения полипропиленовых труб).
Гибкость. Гофрированная труба для теплого водяного пола легко сгибается под нужным углом, принимая необходимое положение и направленность. Благодаря этому, можно собрать самую сложную схему теплого пола без особых усилий и с минимальным количеством соединительного крепежа.
Эксплуатационная выносливость. Гофротруба устойчива к корродированию, появлению плесени и развитию вредных микроорганизмов. Ей также не страшны атаки грызунов, поэтому она может быть использована в подвальных помещениях и на складах.
Износостойкость. Гофротруба способна выдержать массивные гидроудары с давлением до 65 бар.
Универсальность. Гофра-труба для теплого пола может выполнять роль радиаторов отопления, так как обладает очень высокой теплопроводностью и теплоотдачей.
