Прокладка кабеля в гофре: как протянуть кабель через гофру

Использование

Применение гофрошланга основано на его отличительных свойствах и дает отличные результаты там, где использование другой трубы, в том числе и пластиковой, невозможно.

Преимущества

• Обладает очень большой прочностью и пластичностью формы. Благодаря этому ее можно использовать как в открытых местах, так и в бетонной стяжке, и под землей.
• Имеет возможность увеличивать либо уменьшать линейные размеры в нужных местах, что позволяет делать повороты системы на большой угол, растягивать и сужать необходимые участки.
• Оснащается зондом, что позволяет протягивать в трубу кабель большой длины.
• Легкий вес гофрошланга не утяжеляет систему и делает удобной работу с ним (например, при поливе растений).
• Низкие цены делают его намного выгоднее труб из традиционных материалов.

ИНТЕРЕСНО! Системы коммуникаций, устроенные внутри гофрированной трубы, легко поддаются ремонту без вскрытия бетонной стяжки.

Область применения

Трубы ПНД гофрированные используются:

• Как защитно-изоляционная оболочка для протяжки электрического либо телефонного кабеля,
• В качестве внутриквартирной и наружной (даже подземной при закапывании на глубину не более 3-х метров) безнапорной канализации и ее оболочки,
• В устройстве оросительных систем на приусадебных участках,
• Как практически единственно возможные трубопроводы для дренажа.

ВНИМАНИЕ! При выборе гофротрубы для дренажных и канализационных систем немалую роль играет также простота монтажных работ: все соединения выполняются с помощью полиэтиленовых фитингов, сварки либо склейки. Домашняя трубопроводная система собирается не намного сложнее, чем пластиковый детский конструктор

Преимущества

Выпускаемые многими отечественными и зарубежными производителями гофротрубы для канализации имеют следующие особенности:

• В отличие от металлов обладают высокой химической и коррозионной стойкостью к воде и агрессивным химическим веществам (кислотам, щелочам, растворам солей, продуктам нефтепереработки).
• Эксплуатируются в широком диапазоне температур.
• Устойчивы к биологическому воздействию и минеральным отложениям, на внутренних стенках не образуется известковый налет.
• Форма изготовления в виде жесткого гофрирования придает изделиям прочность, превышающую значения у всех полимерных, асбестоцементных, бетонных, керамических аналогов при одинаковой площади сечения, и уступающую по показателям только металлам.
• Стойки к механическому истиранию внутренних и наружных стенок.
• Производитель выпускает широкий ряд муфт и фитингов, обеспечивающих удобное соединение элементов трубопровода при изменении направления и подключении отдельных ветвей, перехода с одного диаметра на другой, подсоединение трубопроводных линий из других материалов отличного диаметра.
• Благодаря малому весу, гофротрубы легче и проще монтировать, чем аналогичные изделия из других материалов.
• Материалы изготовления (полиэтилен и полипропилен) обладают высокой ударопрочностью и устойчивостью к деформации, наряду с высокой кольцевой жесткостью они эластичны и не разрушаются при сдавливании.

Производители

• Основные размеры труб составляют: в длину 6 или 12 м, стандартный диаметр 110 — 1200 мм, встречаются высокопрочные изделия диаметром 2400 мм (Корсис АРМ). Благодаря обширному ряду размерных параметров, гофротрубы широко используют во многих отраслях народного хозяйства, в строительной сфере и быту.
• При двухслойной структуре гладкая внутренняя стенка оказывает минимальное гидравлическое сопротивление канализационным стокам — это улучшает проходимость и позволяет избежать засоров.
• Область применения гофрированных труб намного выше, чем у гладких, в бытовом хозяйстве с их помощью делают водозаборные и дренажные колодцы, накопительные канализационные ямы, технические и смотровые колодцы, реанимируют бетонные колодезные кольца, во всех приведенных случаях используют изделия большого диаметра от 500 мм. Недорогие двухслойные изделия диаметром 110, 160 или 200 мм применяют для устройства обычной, стоковой и ливневой канализации, изделия с перфорацией используют для укладки в дренажные поля.
• Отечественный и зарубежный производитель указывает сроки службы своей продукции 50 лет и больше.

К недостаткам гофротруб относят низкую устойчивость внутренних стенок к ультрафиолету (при длительном хранении трубы с торцов закрывают защитными крышками), недостаточную термостойкость изделий из полиэтилена, сужающую сферы их использования. И, пожалуй, главными недостатками, ограничивающими широкое применение гофротруб в быту, является высокая цена популярных брендов, почти в два раза выше гладкостенных изделий, а также сложность раструбного соединения на резиновые кольца, требующая приложения значительных механических усилий и специального оборудования.

Сечение и схема стыковки гофротрубы

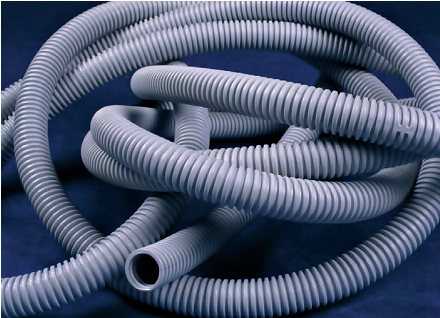

Что такое гофра и зачем она нужна

Гофрирование на французском языке означает прессовать складки. Что касается труб, то это значит изготавливать изделия из гофры, имеющие ребра жесткости. Основная задача такого материала, к которому относится и гофрированный пластик, — устойчивость к деформации и высокая прочность к механическим воздействиям.

Главное преимущество такой трубы — гибкость. Она удобна при монтаже системы канализации, водоснабжения, отведения стоков, отопления, конструкций для сельского хозяйства и др. Гибкость дает возможность экономии на материалах соединений, таких как фитинги, муфты и другие. При использовании гофротруб нет необходимости применения сварочного оборудования. Потребителей прежде всего привлекает экономическая выгода.

Разновидности

Ассортимент гофротруб достаточно широк, они отличаются сферой применения, материалом изготовления, толщиной стенок, видом профиля, диаметром, размером выемок. Пластиковые гофрированные изделия изготавливаются из полимерных материалов.

Выпускаются такие типы гофрированных пластиковых труб:

• гофротруба с одним слоем — используется в газопроводах, при защите электропроводки;
• двуслойный шланг из гофры — его применяют при монтаже кабельной канализации для изоляции электрических проводов на участках с большой вероятностью повреждений;
• двухслойные гофрированные трубы для канализации — они обладают самой высокой прочностью, стойкостью к механическому воздействию и химическим веществам;
• гофра для электромонтажа — она имеет средний показатель прочности, упругости и стойкости к механической нагрузке, при производстве в трубу может быть заложен трос проволоки из металла.

За счет волнистой поверхности облегчается затяжка кабеля внутрь изделия.

По показателю прочности гофрированные изделия делятся на следующие типы:

1. Легкие. Это электротехнические гофры, они обладают хорошей гибкостью, но непригодны для укладки под землей. Рекомендуется использовать в пределах зданий, так как ультрафиолетовые лучи снижают их срок службы.
2. Тяжелые. Имеют средний показатель механической устойчивости, они используются для монтажа коммуникаций, находящихся под поверхностью земли на глубине около 15 м.
3. Сверхтяжелые. Могут выдержать большие механические нагрузки. Их используют для установки трубопровода при сложных условиях. Высокий показатель жесткости дает возможность монтировать соединения в зонах, находящихся под большим механическим воздействием, под автострадой, рельсами.

Особенности конструкции и технические характеристики

Сложность полимерных соединений, из которых изготавливаются гофрированные трубы, повышает их надежность. Полиэтилен под высоким давлением, полипропилен и поливинилхлорид отличаются необычной молекулярной структурой, что придает пластиковым гофротрубам различные качества.

Вся поверхность труб покрыта выемками, которые расположены равномерно. Эта особенность конструкции обеспечивает гибкость и повышенную стойкость к механическим нагрузкам. Показатели прочности в несколько раз больше, чем у гладких полимерных аналогов. Основные качества гофрированных труб — вес и размеры (ширина профиля, диаметр и толщина стенки).

Степень жесткости регулируют с помощью утолщения ребер. Чем выше жесткость гофры, тем большие нагрузки она способна испытать и пригодна для укладки в канаву. Для получения выемок, составляющих структуру гофротрубы, применяют технологию экструзии.

Для монтажа канализации берут пластиковые гофрированные трубы большого диаметра.

Защитная степень волнистых электротехнических труб

ГОСТом 14254 ставятся степени защиты, которые должны гарантировать оболочки. В документе предоставлена их классификация, обозначение, требования, а еще режимы и методы испытаний и контроля для проведения проверок оболочек электрического оборудования.

Степенью защиты по документу 14254 именуется ограничение доступа к опасным элементам и частям, проникновения воды и (или) твёрдых предметов с наружной стороны, которое обеспечивает оболочка.

Производство гофротруб строго регламентируется ГОСТом, каждый вид такой трубы имеет защитная степень IP

Для определения степени защиты применяется код IP, который состоит из I и II характеристической цифры, добавочной и дополнительной буквы.

Таблица 3

Элемент кода

Значение	Описание для
Защиты людей	Защиты оборудования
От доступа к опасным элементам:	От попадания твердых предметов снаружи:
I характеристическая цифра	Без защиты	Без защиты
1	Тыльной стороной руки	Диаметром более 50 мм
2	Пальцем	Диаметром больше 12,5 мм
3	Инструментом	Диаметром больше 2,5 мм
4	Проволокой	Диаметром больше 1,0 мм
5	Проволокой	Пылезащищенное
6	Проволокой	Пыленепроницаемое
II характеристическая цифра	—	От воздействия от попадания воды:
Нет защиты
1	Вертикальное каплепадение
2	Каплепадение (при номинальном угле 15 градусов)
3	Дождевание
4	Сплошное обрызгивание
5	Действие струи
6	Действие струи (сильное)
7	Временное погружение (непродолжительное)
8	Длительное погружение
Дополнительная буква	От доступа к опасным элементам:	—
A	Тыльной стороной руки
B	Пальцем
C	инструментом
D	Проволокой
Вспомогательная буква	—	Вспомогательная информация, которая относится к:
Н	Высоковольтным аппаратам
М	Состоянию движения при испытаниях защиты от воды
S	Состоянию неподвижности при испытаниях защиты от воды
W	Требованиям стойкости к механическим, климатическим воздействиям и специальным средам

Гофрированные трубы из полимеров отлично подходят для защиты телефонных, телевизионных, силовых и других сетей от различных внешних воздействий. Параметры изделий обеспечивают надежную и долговременную работу линий.

Классификация и виды

Однослойные гофрированные трубы классифицируются на две группы:

• Легкого.
• Тяжелого типа.

Легкая однослойная гофротруба ПНД (гофрошланг) имеет простую конструкцию, при прокладке может менять длину и изгибаться под любым углом, не нуждается в фиксации дополнительными крепежными элементами.

Выпускается две разновидности гибких шлангов, отличающихся по назначению:

1. С зондом. Изделие оснащается стальной проволокой для удобства протяжки электропровода.
2. Без зонда. Используется для сборки трубопроводов, транспортирующих различные жидкости.

Гофрошланг ПНД тяжелой серии обычно больше по геометрическим параметрам сечения, прокладывается в монолитных конструкциях и углубляется в грунт.

Двустенные гофры обладают более высокой прочностью, гибкостью и пропускной способностью, которая обусловлена гладкой внутренней стенкой.

Такой вид труб может быть изготовлен:

• Полностью из полиэтилена низкого давления.
• ПНД используется для производства внутреннего слоя, а для наружного полиэтилен высокого давления (ПВД).
• С усиленной металлической прослойкой. Изделия такой конструкции хорошо переносят высокие механические нагрузки, удары и обладают повышенным коэффициентом кольцевой жесткости.

Септик без откачки: миф или реальность?

При аэробной очистке на выходе получается достаточно чистая жидкость. Поэтому может показаться, что вызывать ассенизаторскую машину для удаления нечистот из септика не нужно. Это так, но здесь есть нюансы.

1. В первой камере образуется осадок, который не поддается разложению. Но даже это небольшое количество нужно периодически удалять. Во второй камере осадка почти не образуется.

   Ил в септике

2. В аэробном септике есть дополнительный отстойник, находящейся перед выходом воды из системы. Здесь на дне скапливается активный ил, который также периодически нужно эвакуировать.

   Удаление ила из отстойника при предельно допустимой концентрации с помощью дренажного насоса

   Насосы для откачки септиков

3. Также очистки требует засыпка и фильтры.

Поэтому говорить, что эти септики работают без откачки 10 лет неверно, но вот справиться можно и без ассенизаторской машины. Твердые отходы можно вычищать самостоятельно сачком, а для более жидкой фазы, например, активного ила, можно применять дренажный насос.

Размеры

Гофрированные поливинилхлоридные трубы на сегодняшний день представлены в широком ассортименте. Основополагающим критерием при приобретении данного изделия является его диаметр. Стандартный диаметр гофра – шестнадцать миллиметров. Однако существуют ПВХ трубы, внутренний диаметр которых более ста миллиметров. А благодаря отсутствию риска деформации провода и кабеля такие модели прекрасно справятся с реализацией укладки подземной линии электроснабжения. А также учитывая высокий показатель диэлектрической прочности, при коротком замыкании возгорание гофрированной трубы исключено. Итак, на прилавках строительных магазинов вы столкнетесь с несколькими размерами.

• Стандартные гофрированные изделия с диаметром в 16 миллиметров, например, D20, D16. Этот вариант является наиболее уместным вариантом укладки кабеля, который будет обеспечивать источники освещения электроэнергией. Ее применение допустимо при необходимости заведения от двух до пяти проводов, сечение которых полтора или два с половиной квадратных миллиметра.
• ПВХ труба с диаметров в 20 миллиметров и больше (предполагается наличие зонда) подходит для прокладывания электрообеспечения от щитка до розетки или выключателя. Такая труба может поместить в себя от двух до пяти кабелей, площадь поперечных сечений которых четыре или шесть квадратных миллиметров.
• Поливинилхлоридное изделие с зондом 25 – 32 мм рекомендуется применять для изолирования проводки, которая соединяет распределительные щитки, располагающиеся в разных помещениях. Стоит отметить, что данный вариант предполагает прокладку резервной трубки.
• Гофрированная модель с увеличенным внутренним диаметром в 40 – 50 миллиметров рекомендуется применять для оборудования узла соединения кабелей в многоэтажном доме. Диаметр изделия позволяет поместить одновременно от двух до пяти проводов, сечение которых от десяти до семидесяти квадратных миллиметров.
• Изделие, диаметр которого 20 или 16 миллиметров (предполагается наличие зонда) позволяет соорудить магистраль для телефонной связи, коаксиальной коммуникации и сигнализационной системы.

Стандарты и типы труб

Цены на гофрированные трубы: (прайс-лист) по наружнему диаметру OD

Прайс-лист от 09 января 2021 года.

• D-1000/851мм SN6-7 полимерная с раструбом 10 161,00 ₽В корзину
• D-1000/851мм SN8-9 полимерная с раструбом 12 174,00 ₽В корзину
• D-110/94мм SN8-9 полимерная с раструбом 240,00 ₽В корзину
• D-1200/1030мм SN6-7 полимерная с раструбом 15 420,60 ₽В корзину
• D-1200/1030мм SN8-9 полимерная с раструбом 17 781,13 ₽В корзину
• D-133/110мм SN8-9 полимерная с раструбом 301,00 ₽В корзину
• D-160/136мм SN8-9 полимерная с раструбом 427,50 ₽В корзину
• D-190/160мм SN8-9 полимерная с раструбом 495,90 ₽В корзину
• D-200/171мм SN8-9 полимерная с раструбом 571,00 ₽В корзину
• D-230/200мм SN6-7 полимерная с раструбом 610,00 ₽В корзину
• D-230/200мм SN8-9 полимерная с раструбом 723,00 ₽В корзину
• D-250/216мм SN6-7 полимерная с раструбом 743,00 ₽В корзину
• D-250/216мм SN8-9 полимерная с раструбом 901,00 ₽В корзину
• D-290/250мм SN6-7 полимерная с раструбом 1 001,00 ₽В корзину
• D-290/250мм SN8-9 полимерная с раструбом 1 219,00 ₽В корзину
• D-315/271мм SN6-7 полимерная с раструбом 1 039,00 ₽В корзину
• D-315/271мм SN8-9 полимерная с раструбом 1 385,00 ₽В корзину
• D-340/300мм SN6-7 полимерная с раструбом 1 317,00 ₽В корзину
• D-340/300мм SN8-9 полимерная с раструбом 1 741,00 ₽В корзину
• D-368/315мм SN6-7 полимерная с раструбом
• D-368/315мм SN8-9 полимерная с раструбом
• D-400/343мм SN6-7 полимерная с раструбом 1 679,00 ₽В корзину
• D-400/343мм SN8-9 полимерная с раструбом 2 157,00 ₽В корзину
• D-460/400мм SN6-7 полимерная с раструбом 2 057,00 ₽В корзину
• D-460/400мм SN8-9 полимерная с раструбом 2 556,00 ₽В корзину
• D-500/427мм SN6-7 полимерная с раструбом 2 715,00 ₽В корзину
• D-500/427мм SN8-9 полимерная с раструбом 3 275,00 ₽В корзину
• D-575/500мм SN6-7 полимерная с раструбом 2 928,00 ₽В корзину
• D-575/500мм SN8-9 полимерная с раструбом 3 645,00 ₽В корзину
• D-630/535мм SN6-7 полимерная с раструбом 4 029,00 ₽В корзину
• D-630/535мм SN8-9 полимерная с раструбом 4 802,00 ₽В корзину
• D-695/600мм SN6-7 полимерная с раструбом 4 409,10 ₽В корзину
• D-695/600мм SN8-9 полимерная с раструбом 5 398,99 ₽В корзину
• D-800/687мм SN6-7 полимерная с раструбом 6 332,00 ₽В корзину
• D-800/687мм SN8-9 полимерная с раструбом 7 619,00 ₽В корзину
• D-923/800мм SN6-7 полимерная с раструбом 7 848,00 ₽В корзину
• D-923/800мм SN8-9 полимерная с раструбом 9 259,99 ₽В корзину

Характеристики и отличия гофротруб

Из соображений экономии и удобства транспортировки и монтажа большинство современных гофротруб делают из пластика. Трубы делятся на:

• однослойные и двухслойные;
• снабженные раструбами и обходящиеся без них;
• прямые и гнутые;
• с металлическим зондом и без зонда.

Труба, корпус которой состоит из двух слоев, ожидаемо обладает большей прочностью, нежели однослойная, однако она тяжелее и дороже. Внутренний цилиндр имеет гладкие стенки, окрашенные в светло-серый цвет (для удобства осмотра и очистки от загрязнений, солевых отложенийи накипи). Гофрированной остается лишь «верхняя одежда» трубы. Гладкие стенки гарантируют более высокуюскорость потока и более эффективную циркуляцию в системе. Для стыковки труб используют сварку и муфтовые соединения. Изделия с раструбом с одной стороны просто вставляют друг в друга.

По правилам радиус изгиба криволинейной трубы должен быть не меньше трех внутренних диаметров. Если двуслойный гофрорукав имеет диаметр внутренней составляющей 150 мм, то радиус скругления должен быть не меньше 450 мм.

Металлический зонд позволяет прокладывать трубы без рытья непрерывной канавы,методом прокола. По линии залегания будущего трубопровода в почве вырываются промежуточные шурфы, труба с зондом горизонтально погружается в грунт и с помощью специального оборудования проталкивается к следующему шурфу. Таким образом,например, монтируется дренажная труба на заезд на территорию загородного домовладения.

Предназначение гофрированной изоляции

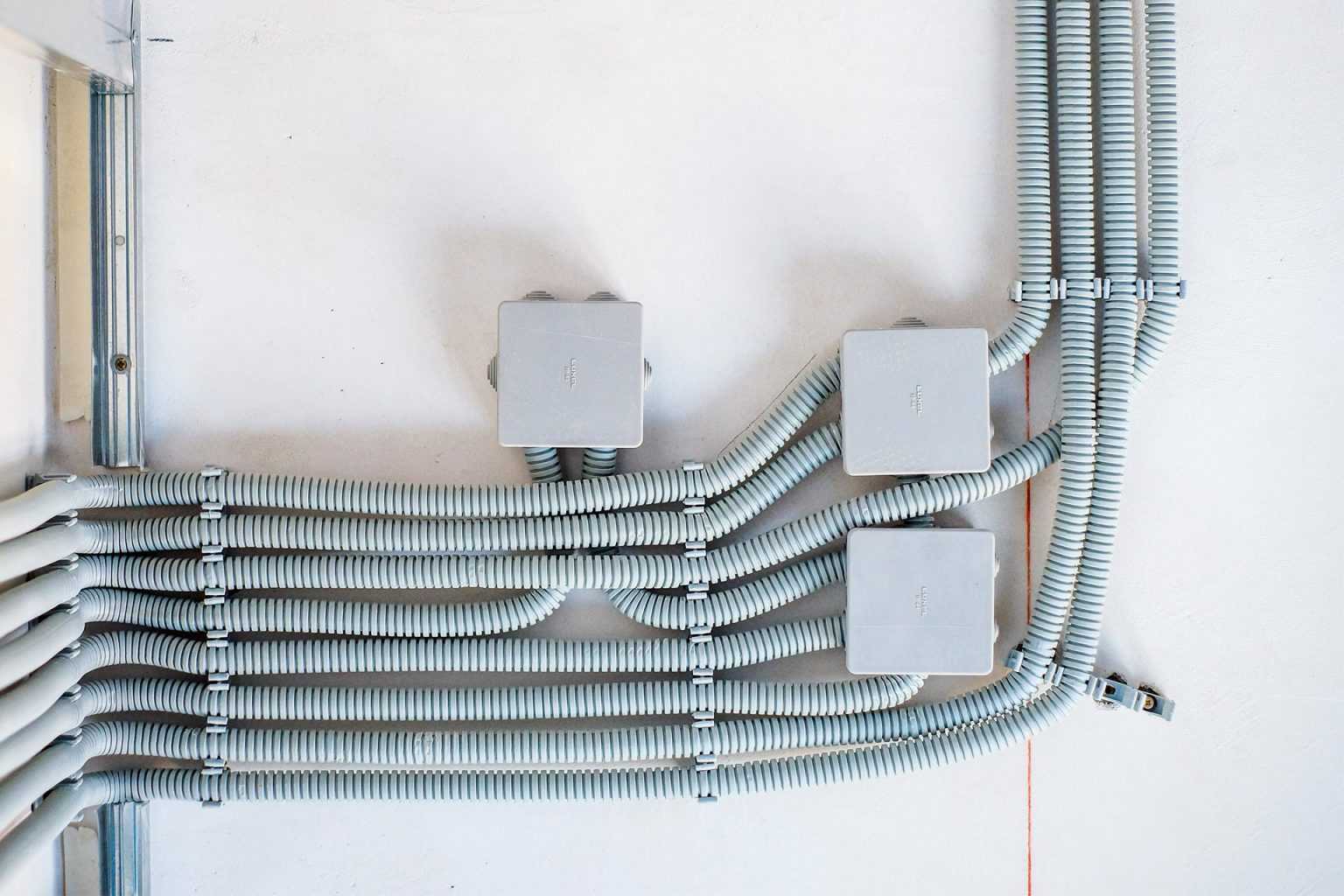

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Легкая.

Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.Средняя.

Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблемаКроме всего этого есть еще гофра с протяжкой и без.Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь.

Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.Кабельная гофра может быть с протяжкой (правильное название «зонд») и безЕсли уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра.Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.Металлическая и метало-полимерная гофраМеталлическая гофра для кабелей тоже бывает разной.

Ее делают из оцинкованной или нержавеющей стали.Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Особенности монтажа

В частной постройке трубопроводы из гофрированных изделий кладутся в траншеи, а их комбинирование между собой производят раструбным методом. При проведении работ предпочтительно придерживаться далее обозначенных правил:

1. Каждое изделие перед укладкой канализационно-промывочной трубы в траншею тщательно проверяют на факт тех или иных дефектов, возможных недостатков.
2. Желательно совершать работу при температуре окружающей среды от +15 градусов и выше.
3. Перед помещением труб в траншею, рекомендуется их разместить на плоскости по периметру рва, распределив раструбы конструкций в сторону, которая представляет собой противоположный уклон к магистрали.

Концы труб и раструб хорошо очищают, удаляют с них грязь. Необходимо добавить, что обязательным условием монтажа гофротруб считается использование уплотнительных колец. Такие трубные конструкции стали настоящим открытием последних лет в области гофротруб, используемых для прокладки канализационных сетей. Для их формирования используются особые виды полимеров, которые различаются уникальной стойкостью к внешним воздействиям и влиянию агрессивных химических составов, а также продолжительным сроком службы за счет большого противодействия к старению.

Гофрированные конструкции обладают ребрами, которые гарантируют повышенную прочность. По этой причине их рекомендовано прокладывать на наиболее сложных участках трубопроводов, находящихся под дорогами и в местах, где выявлено сильное давление земли. При этом повышенная прочность в описываемых продуктах сочетается с отличной гибкостью, что дает вероятность использования данных труб при монтаже сложных по строению сетях с огромным числом изгибов и крутых поворотов.

К прочим достоинствам гофроконструкций относят: их безукоризненно гладкую поверхность (внутреннюю), исключающую малейшую возможность образования наростов в трубах; долгое время использования без ремонта (до 55 и более лет); простоту монтажа (не требуется применять вспомогательные машины, специальный инвентарь, громоздкую дорожную технику).

Электротехнический трубопровод с зондом: что это такое

Зонд – это стальная проволока, размещенная внутри трубы. Прочностные качества он не повышает. Это приспособление разработано специально для удобной и быстрой протяжки кабеля через смонтированный трубопровод.

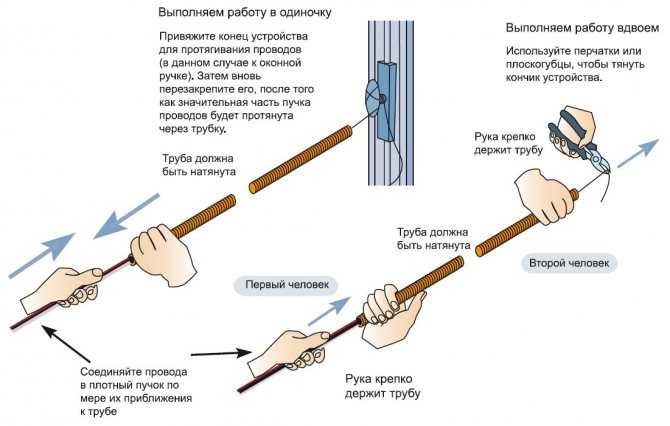

Коммуникационная система любого рода тем прочнее, чем меньше в ней соединений. Но прокладывать кабель через трубу большой протяженности довольно сложно. Зонд сводит монтаж к простейшей операции. На фото приведен образец.

1. Отрезается фрагмент трубы нужного размера, проволока перерезается бокорезами.
2. Проволоку нужно удерживать при разрезании, чтобы она не исчезла внутри: зонд в изделии находится в натянутом состоянии.
3. Трубопровод монтируется согласно плану – на стене, в штробах.
4. Конец кабеля изолируется, прикрепляется к зонду, оборачивается скотчем, чтобы предупредить возможность механического повреждения, и вытягивается к противоположному краю.

Приспособление позволяет ускорить монтаж сетей почти втрое.

Характеристики изделий

Гофрированные трубы, используемые для укладки силовых кабелей, обладают определенными качествами, что и определяет круг применения.

• Пожаробезопасность – для продукции используются модифицированные полимеры, негорючие и не поддерживающие горение. ГОСТ допускает их применение в качестве изоляционных защитных оболочек для проводки.
• Низкая диэлектрическая проницаемость – что это такое? Силовой или коммуникационный кабель накапливает электричество и без должной изоляции заряд будет разряжаться в любой подходящий объект. Гофра из ПВХ или ПНД являются диэлектриками, то есть, не проводят электрический ток и служат дополнительной изоляцией.
• Влагостойкость – изделие не боится влаги, не подвержено гниению или плесневению. Это свойство не только способствует длительному сроку службы, но и защищает силовой кабель от попадания влаги.
• Малый вес – пластиковый трубопровод не составляет нагрузки на стены. При укладке требуется минимальное количество креплений.

• Монтаж – гофра благодаря гибкости позволяет сооружать самые сложные по конфигурации системы. Зонд облегчает укладку и замену кабеля. Трубу можно монтировать открыто – на стенах и полу, или скрытым методом – в штробах, под гипсокартонными коробами.
• Ремонтоспособность – заменить поврежденный участок легкой пластиковой оболочки намного проще, чем тяжелого бронекабеля. Причем заменить кабель в гофре можно даже без извлечения последнего – для этого следует воспользоваться зондом.
• Ассортимент – продукция выпускается в различных ходовых размерах.
• Долговечность – срок эксплуатации изделий достигает 50 лет.

К недостаткам можно отнести только невозможность их использования под водой. Соединительные муфты гофры не рассчитаны на такое давление. Для подземных коммуникаций изделие применяется повсеместно.

Сфера применения гофрированной трубы ПВХ элеткротехнической

Гофрированная труба ПВХ считается универсальным аксессуаром, подходящим для защиты кабельных линий от различных внешних воздействий, включая механические повреждения и попадание на их поверхность различных агрессивных веществ. Гофра способна обеспечить безопасную обстановку в помещении, предотвратив распространение пожара и поражение людей током.

В этой статье мы рассмотрим, где конкретно применяются гофрированные трубы ПВХ.

Основное назначение

Гофрированные трубы ПВХ используются для скрытого прокладывания кабелей. Если речь идёт о трубопроводах лёгкой серии, то их можно пропускать через специальные каналы в несущих конструкциях, а также крепить на металлических каркасах и других несгораемых основаниях. Тяжёлая труба гофра ПВХ используется в монолитном бетоностроении. Её можно укладывать внутрь цементной стяжки, а также стены или другой детали здания, изготовленной из бетона либо железобетона. Стоит отметить, что труба-гофра ПВХ тяжёлой серии способна выдерживать нагрузки до 750 Н, поэтому при заливке жидким бетонным раствором она не повреждается, не теряет свою форму и основные свойства.

При скрытом прокладывании гофрированные трубы из ПВХ могут использоваться во всех видах помещений, если иное не предписывается отраслевыми нормами безопасности. С их помощью чаще всего выполняется разводка электросети в панельных и монолитно-блочных домах, а также в коммерческих и промышленных объектах. Кроме того, трубы ПВХ нередко используются и для прокладывания коммуникационных сетей между этажами, при условии, что они не проходят по поверхности стен.

Наружное применение

Гофрированные трубы из ПВХ могут также использоваться и для монтажа электрических коммуникаций за пределами помещений без каких-либо ограничений. Здесь допускается их прокладка по стенам зданий, в грунте, в бетоне, а также под дорожками и подъездными путями. В последнем случае лучше использовать гофрированную трубу из ПВХ тяжёлой серии, поскольку она обеспечит наиболее эффективную защиту кабеля от физических нагрузок.

При наружном монтаже обычно выбирают большие диаметры гофрированных труб ПВХ. Их крепят к твёрдым основаниям при помощи специальных клипс или скоб, а для предотвращения провисания используют специальный трос, который натягивается внутри трубопровода. В общем случае, лучше выбрать гофрированную трубу ПВХ для электропроводки с протяжкой — она значительно облегчит прокладывание провода. Возможен заказ трубы без протяжки — обращайтесь к нашим специалистам по телефону, е-мейлу или через спец. фоому в разделе “контакты”.

Однако стоит помнить, что гофра из ПВХ имеет достаточно слабую устойчивость к воздействию перепадов температур и солнечных лучей. Поэтому при открытом прокладывании за пределами помещения её срок службы будет ограничен 5–7 годами. Чтобы избежать этого, гофрированную трубу ПВХ стоит обрабатывать специальным составом со свойствами УФ-стабилизации либо использовать скрытые методы прокладывания проводки.

Как правило, под землёй прокладывается гофрированная труба ПВХ большого диаметра. Для этого создаётся траншея, глубина которой зависит от технических характеристик кабеля, проходящего через трубопровод. При этом гофрированная поливинилхлоридная труба укладывается на амортизационную подушку из песка и затем засыпается небольшим слоем аналогичного материала. Траншея заполняется грунтом, который тщательно утрамбовывается. Если кабель предназначается для передачи электричества с высоким напряжением, в грунт укладывается сигнальная лента или сеть.

Где нельзя применять трубу ПВХ?

Гофрированные поливинилхлоридные трубы согласно ГОСТ и отраслевым нормативам не используются для открытого прокладывания электропроводки в помещениях с массовым пребыванием людей. Причина достаточно проста — такие изделия содержат хлор, который представляет собой опасное отравляющее вещество. При нагревании гофрированная винипластовая труба выделяет его в виде едкого удушливого газа, способствующего отравлению людей и распространению коррозии на металлических поверхностях.

Поэтому прокладывание имеющей любые диаметры гофры ПВХ (как и гладких виниловых труб) в помещении ограничено. Поэтому вместо трубы ПВХ для разводки электросети в “зданиях массового пребывания людей” стоит приобретать трубы из альтернативного материала — например, полиэтилена низкого давления или полипропилена

В случае ПНД, если предполагается открытая проводка, можно обртить внимание на серию HFR со специальными добавками, препятствующими распространению горения (чем “грешит” чистый полиэтилен)

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм.

При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку.

От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т. п.

а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
