Виды и характеристики
Благодаря гофрированной трубе ПНД, силовые коммуникационные (инженерные) линии можно надежно и недорого проложить под землей на любом уголке города, а также частном доме или дачном поселке.
Кроме того, прокладка провода по защитной эластичной трубе именно под землей, намного качественнее защитит его от механических, химических или атмосферных влияний, по сравнению с наземной прокладкой. Но прежде всего необходимо правильно подобрать защитный футляр, гофру.

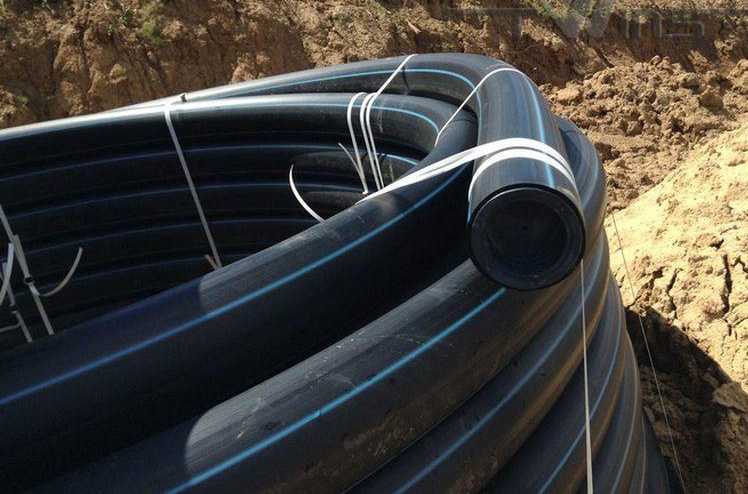

Трубы ПНД, которые подходят для защиты кабеля при монтаже в земле:
- гибкая гофрированная труба;
- гофра двустороння (наружная сторона изготовлена из полиэтилена низкого давления, внутренняя (гладкая) – из полиэтилена высокого давления);
- изделия из вторсырья (техническая изоляционная гофра);
- гофра гибкая, с армированным покрытием;
- жесткая и гладкая труба.
Свойства футляров ПНД для монтажа в грунте
Гофра, используемая для протягивания силовых проводов по земле, не должна обладать свойством намагничивания. Поэтому для ее изготовления чаще всего используют специальную керамику, пластмассу или асбоцемент.
В одном футляре прокладывается несколько жил кабелей
В трубе ПНД есть несколько слоев:
- внешний слой – защитный футляр, изготовлен из конструкционной стали;
- изоляционный слой по экрану (ПВХ);
- собственно экран (слой Cu);
- XLPE – изоляционный слой по жиле;
- жила (материал: Al или Cu).
Ток будет проходить по жиле, за экраном и трубе (вихревые токи). Что касается производства данного продукта, качественное изготовление проходит на специальных мастерских, где используются наглядные разработки (макеты) с учетом механизма дальнейшей прокладки силового провода.
Техническая труба ПНД: виды
За представляемым товаром закрепилось название «техничка» ПНД. В продаже можно найти продукцию трех видов (зависит от толщины стенок):
- Т — тяжелые,
- С — средние,
- СЛ — средне-легкие.
Продажа данного товара осуществляется по невысоким ценам, потому что для его создания применяется вторичный материал.
Имеются трубы гофрированные и с гладкими стенками. Гладкие однослойные изготавливаются из прочного полиэтилена и имеют размер от 8 до 250 мм в диаметре. Отгружают продукцию в бухтах.
При двухслойной варианте ребра внешнего слоя осуществляют защиту внутреннего, что позволяет применять их даже для прокладки под землей.
Внутренний слой «технички» профиля ПНД — гладкий, что делает процесс прохождения жидкости более легким. Также полиэтиленовая труба иногда снабжается специально сконструированной протяжкой, сокращающей время монтажа в несколько раз.
| Наружный диаметр, мм | Тип «СЛ» (SDR26) | Тип «ОС» (SDR21) | Тип «С» (SDR17,6) | |||
|---|---|---|---|---|---|---|
| Толщина стенки, мм | Цена за п.м., руб. с НДС | Толщина стенки, мм | Цена за п.м., руб. с НДС | Толщина стенки, мм | Цена за п.м., руб. с НДС | |
| 16 | ||||||
| 20 | ||||||
| 25 | ||||||
| 32 | 2,0 | 19,30 | ||||
| 40 | 2,3 | 28,10 | ||||
| 50 | 2,9 | 43,60 | ||||
| 63 | 3,8 | 62,21 | ||||
| 75 | 3,6 | 71,43 | 4,3 | 84,39 | ||
| 90 | 3,5 | 84,30 | 4,3 | 102,66 | 5,2 | 121,80 |
| 110 | 4,2 | 123,54 | 5,3 | 153,99 | 6,3 | 180,09 |
| 125 | 4,8 | 159,21 | 6,0 | 196,62 | 7,1 | 231,42 |
| 140 | 5,4 | 200,97 | 6,7 | 246,21 | 8,0 | 291,45 |
| 160 | 6,2 | 263,61 | 7,7 | 322,77 | 9,1 | 378,45 |
| 180 | 6,9 | 328,86 | 8,6 | 405,42 | 10,2 | 475,89 |
| 200 | 7,7 | 407,16 | 9,6 | 501,99 | 11,4 | 589,86 |
| 225 | 8,6 | 511,56 | 10,8 | 634,23 | 12,8 | 743,85 |
| 250 | 9,6 | 634,23 | 11,9 | 776,04 | 14,2 | 875,22 |
| Наружный диаметр, мм | Тип «СТ» (SDR13,6) | Тип «Т» (SDR11) | Тип «ОТ» (SDR9) | |||
| Толщина стенки, мм | Цена за п.м., руб. с НДС | Толщина стенки, мм | Цена за п.м., руб. с НДС | Толщина стенки, мм | Цена за п.м., руб. с НДС | |
| 16 | 2,0 | 9,20 | ||||
| 20 | 2,0 | 11,60 | 2,3 | дог. | ||
| 25 | 2,0 | 14,80 | 2,3 | 16,90 | 2,8 | дог. |
| 32 | 2,4 | 22,90 | 3,0 | 27,70 | 3,6 | дог. |
| 40 | 3,0 | 35,30 | 3,7 | 42,70 | 4,5 | дог. |
| 50 | 3,7 | 54,50 | 4,6 | 66,30 | 5,6 | дог. |
| 63 | 4,7 | 75,60 | 5,8 | 91,35 | 7,1 | дог. |
| 75 | 5,6 | 107,01 | 6,8 | 127,02 | 8,4 | дог. |
| 90 | 6,7 | 153,12 | 8,2 | 184,44 | 10,1 | дог. |
| 110 | 8,1 | 227,07 | 10,0 | 273,18 | 12,3 | дог. |
| 125 | 9,2 | 293,19 | 11,4 | 354,96 | 14,0 | дог. |
| 140 | 10,3 | 367,14 | 12,7 | 441,96 | 15,7 | дог. |
| 160 | 11,8 | 478,50 | 14,6 | 580,29 | 17,9 | дог. |
| 180 | 13,3 | 607,26 | 16,4 | 733,41 | 20,1 | дог. |
| 200 | 14,7 | 744,72 | 18,2 | 904,80 | 22,4 | дог. |
| 225 | 16,6 | 948,30 | 20,5 | 1 148,40 | 25,2 | дог. |
| 250 | 18,4 | 1 165,80 | 22,7 | 1 409,40 | 27,9 | дог. |
Классификация труб ПНД для прокладки кабеля
При прокладке электрических сетей обычно используются стандартные черные трубы. Гофрированная труба для прокладки в земле отлично подходит для обустройства различных коммуникаций, мощность которых не превышает 1 кВт – а это телефонные и телевизионные кабели, компьютерные и бытовые электрические сети.
Прокладка кабеля может выполняться тремя способами:
- Открытым;
- Полускрытым;
- Скрытым.
Полиэтиленовые трубы могут выпускаться с зондом (протяжкой) и без него. Протяжка – это особый элемент конструкции, позволяющий проводить кабель по внутренней поверхности трубы. Трубы с зондом очень удобны и позволяют существенно сократить время, необходимое для прокладки коммуникационной линии.
Кроме того, протяжка кабеля в трубе может выполняться с использованием специальных устройств, но это очень сложно и требует специального оборудования. Трубы, не имеющие протяжки, вполне подходят для многоразового использования, но укладка кабеля в нем осуществляется с большими трудозатратами.
Укладка сигнальной ленты или кирпича
Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.
Ошибка №9
Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.
То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.
Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.
Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!
Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.
Ошибка №10
Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.
Кстати, то же самое относится и к ленте.
Особенно, если в одной траншее лежит одновременно несколько кабелей.
Ошибка №11
Нельзя просто так посередине заложить одну узкую ленту.
Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.
Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.
Ошибка №12
При этом силикатный или дырчатый кирпич применять запрещается.
В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.
Особенности ПНД изделий для прокладки электрических кабелей
Первая и самая основная особенность в том, что электротехническая труба создана из диэлектрических материалов. То есть, она служит в качестве дополнительного защитного слоя, который призван оградить окружающих и сам кабель от опасных, посторонних воздействий.
Также, конструкция изделия позволяет уберечь кабель от механических повреждений в процессе эксплуатации. Что гарантирует повышение срока использования.
Дополнительно стоит отметить, что для разных типов укладки, применяются различные по конструкции изделия. Так, например, при протяжке силовых кабелей по воздуху, используется труба ПНД гофрированного типа, без дополнительного армирования и усиления – это дает возможность минимизировать вес конструкции и уменьшить нагрузку на подвесные элементы. Основной целью таких защит является минимизация ультрафиолетового потока, который способен разрушать изоляционный слой.
Для подземной прокладки коммуникаций, используются трубы ПНД повышенной прочности, часто с дополнительной армировкой. Это необходимо для эффективного противостояния давлению грунта и другим факторам, например — неаккуратности строителей (часто, кабели задевают ковшами бульдозеров при выполнении земельных работ).
Гофра для кабеля, размеры, цены
Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Цена на гофрированные электротехнические трубы зависит от многих факторов
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
- к осветительным приборам — 16 мм;
- к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов
Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее
При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета
Разные материалы, цвета, толщина стенки и разные цены

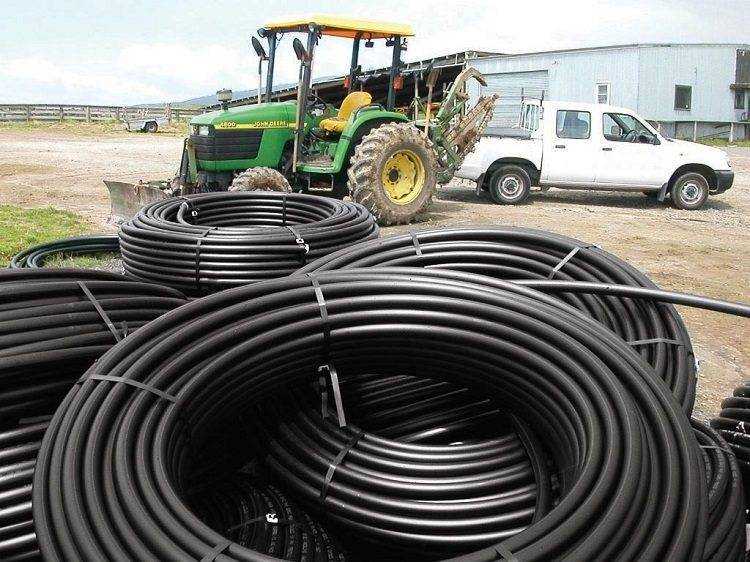

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
| Название | Тип | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Назначение |
|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | да | 2,4 руб | ||
| Труба гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | да | от 7,5 руб/м | 55 | для скрытой прокладки |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | да | от 8,9 руб/м | 55 | для скрытой проводки |
| Труба ПНД красная двустенная | жесткая | 50 мм | 41,5 мм | да | 78,5 руб/м | 44 | для скрытой прокладки |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | да | от 9,7 руб/м | 55 | скрытая прокладка |
| Труба ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | да | от 28 руб/м | 55 | открыта, Скрытая прокладка |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкость к ультрафиолету |
| Гофротруба полиамид | серая | 21,2 мм | 16,8 мм | да | от 48 руб/м | 68 | открытая, скрытая прокладка |
https://youtube.com/watch?v=8%2520%E2%80%B3%26gt%3B
Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Завод по выпуску трубы для защиты кабеля в земле.
Мы работаем круглосуточно: каждый день производим трубы ПНД для подземной и наружной укладки. В режиме 24 часа принимаем оптовые и розничные заказы. Готовы начать индивидуальное сотрудничество не по регламенту при крупных заказах. Выпускаем трубы для защиты кабеля в земле диаметром от 20 мм до 225 мм. Производим гладкие технические трубы ПНД: они дешевле, в них удобно протягивать кабель, и со своими обязанностями они прекрасно справляются. Вся продукция неоднократно проверена на практике. Вы гарантированно получите экологичные, гибкие и герметичные трубы ПНД, которые не боятся блуждающих токов, конденсата и действия всевозможных вещество в грунте. С такой защитой кабель прослужит минимум 50 лет. А если потребуется, сможете его легко заменить.
Какие кабели разрешается использовать?
По ГОСТу под землёй разрешается прокладывать кабельную проводку, которая обладает определёнными техническими характеристиками. Желательным параметром для проводки кабеля в траншее без использования труб является наличие так называемой брони. Бронированные кабели, кроме всего прочего, должны обладать и высокими показателями гидроизоляции. Прокладка таких кабелей может проводиться и без защитных труб, однако, стоимость на них выше, чем на бюджетные варианты, которые монтируют в трубной коммуникации.
Для прокладки подземным способом используются специализированные виды кабелей
Рассмотрим основные виды кабелей, которые разрешается проводить в почве без защитных труб:
- АВБбШв. Бронированный кабель, внутри которого проведены жилы из алюминия. Броня представлена двумя слоями оцинкованной стали, покрытой сверху изоляционным слоем;
- ВБбШв. Такой кабель отличается от предыдущего только материалом, из которого выполнены жилы — имеет медную начинку. По остальным техническим характеристикам ВБбШв похож на АВБбШв. Оба эти типа рекомендуют использовать для проводки электричества на дачных участках. Также их свойства позволяют исключить использование защитных труб.
- ПвБШв. Такой кабель также является бронированной разновидностью, однако, в отличие от предыдущих двух видов, изоляционный материал изделия представлен сшитым полиэтиленом. Данный материал обладает высокими прочностными характеристиками, поэтому идеально подходит для прокладки под землёй, но и стоимость его выше. ПвБШв часто эксплуатируется в тяжёлых климатических условиях.
Кроме этого, для подземной проводки подойдут и другие варианты изделий: ААШп, ААШв, ААБ2л и т. д. Такие модели кабельной продукции разрешается эксплуатировать в почве, которая имеет нормальную кислотность.
Для почвы, в состав которой входят активные химические вещества различной природы (солончаки, болота), отлично подойдут следующие модели кабелей: ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и т. д.
Прокладка простого кабеля в защитной трубе будет дешевле использования бронированных проводов
В совокупности с защитными трубами, бронированные кабели обеспечивают высокие показатели надёжности коммуникации и отличаются долгим сроком службы. Но не у каждого хозяина хватит средств, чтобы оборудовать такую проводку. И уж тем более, наименее выгодным вариантом является использование бронированных кабелей и труб. В таком случае используют более дешёвую кабельную продукцию, прокладываемую в трубах.
Кабель, используемый для монтажа в трубах под землёй, как правило, имеет специальную маркировку — СИП (самонесущий изолированный провод). Подобную разновидность кабеля разрешается использовать при прокладке траншейным методом только в совокупности с защитной трубой.

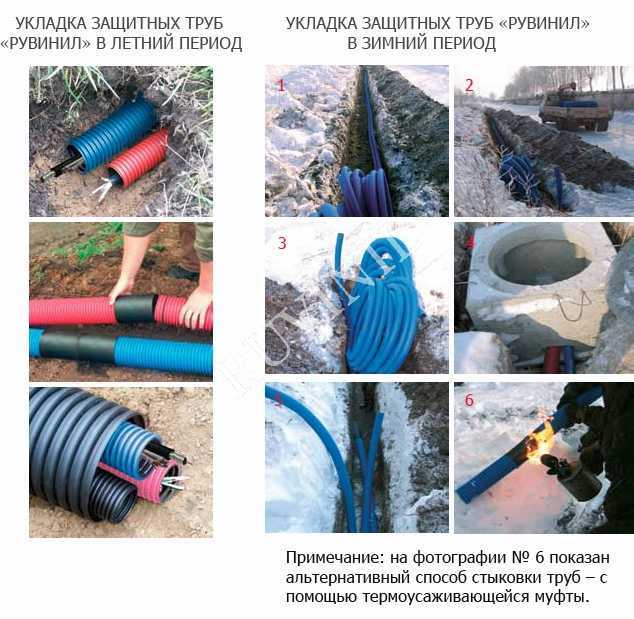

Особенности укладки технических труб
Укладывать технические трубы можно на улице, под землей и в любых строениях. При прокладке защиты в здании трубопровод должен располагаться не открыто, а устанавливаться в бетонных, кирпичных или гипсокартонных стенах.
Основные нюансы, возникающие при работе, выглядят следующим образом:
- Установка полиэтиленовых труб возможна при температуре окружающей среды не ниже -30 градусов.
- Если конструкция будет укладываться в траншею, глубина которой превышает два метра, нужно позаботиться о защитном бетонном канале толщиной 80-100 см.
- При горизонтальном расположении трубопровода защиту можно намертво бетонировать в фундаменте.
- Укладывая трубы ПНД для кабеля в земле, необходимо следить за герметичностью всех соединений – это позволит предохранить конструкцию от попадания в нее различных загрязнений. Для соединения отдельных частей труб лучше всего подходят компрессионные муфты и стыковая сварка. Используя в конструкции трубопровода фитинги, можно упростить монтаж и повысить надежность соединения.
- В том случае, если конструкция будет работать в условиях возможного появления конденсата, нужно позаботиться о монтаже протяжной трубки, обеспечивающей сбор влаги.
Виды защитных труб ПНД для кабелей
Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).
Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.
Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.
Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.
Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.
Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы
Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.
Какие трубы используются, причины их популярности
Кабельные работы
Прокладка кабеля в земле является одним из самых популярных способов прокладывания проводов.
Именно поэтому ассортимент специально для этого предназначенных труб не ограничивается одним или двумя вариантами.
Почему этот высокозатратный на первый взгляд способ так популярен?
Причины использования труб для прокладки кабеля в земле:
- При воздушном способе размещения кабеля любой сильный порыв ветра может нарушить его целостность, чего не случится в недрах земли.
- При обледенении в зимнее время года часто случаются “прорывы”. В данном случае имеется защита от вандалов (гораздо проще срезать часть кабеля, висящего в воздухе, чем выкапывать его из земли).
- Ущерб, вызванный простоем завода, предприятия, может быть значительно выше, чем экономия при монтаже.
- Если возникает короткое замыкание, то возгорания все равно не будет.
Какие трубы используют для прокладывания кабеля:
- Стальные (не подходят для силовых линий и не защищают линию при нарушении целостности кабеля).
- Асбоцементные (тяжелые, вредные для человеческого здоровья из-за содержания асбеста).
- Полиэтиленовые высокого или низкого давления (прочные, долговечные и легкие трубы, которые не подвержены никакому загниванию или коррозии).
- Пропиленовые (из термостойкого и пластичного полимера пропилена). ПВХ (поливинилхлорид).
Трубы ПНД (полиэтилен низкого давления) в последние несколько лет стали пользоваться огромной популярностью. Они бывают легкие или тяжелые гофрированные, гладкостенные жесткие, безгалогеновые, двухстенные. Каждый из вариантов выполняет свои функции.
Гофрированные за счет гофры имеют повышенную упругость, а при применении армирующей сетки внутри своей структуры становятся тяжелыми. Отсюда они и получили свое название. Двойные (двухстенные) трубы имеют в составе своей оболочки не только гофру, но и еще один слой – полиэтилен высокого давления.
Особенностью этого вида стройматериала является тот факт, что величина температуры окружающего воздуха при прокладке таких труб не имеет значения. Также они легкие и простые для монтажа, а срок их эксплуатации – около пятидесяти лет в теории, на практике – еще больше.
Получение разрешения на подземный ввод
Пример проекта ввода кабеля в дом Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.
Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.
Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.
Технические характеристики труб ПНД
ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:
- Материал трубы представляет собой диэлектрик (не требует заземления).
- Изделие обладает хорошей прочностью.
- Имеет устойчивость к разрушительному воздействию многих химических соединений.
Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.
Прочие эксплуатационные характеристики:
- Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
- Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
- Диапазон температур от -25 до 70°С.
- ПНД трубы экологичны, не выделяют вредных веществ.
- Трубы легко гнутся без потери эксплуатационных качеств.
- Обладают высокой эластичностью, способны восстанавливать линейный размер.
- Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.
Какие трубы используются для прокладки кабелей в почве?
Прокладка кабеля под землёй является более безопасной, чем воздушный метод монтажа проводки. Трубы, которые выполняют функцию защитного кожуха для кабелей, могут быть выполнены из разных материалов. Рассмотрим основные материалы таких труб и их особенности:
Металлические. Металлическая труба для защиты кабеля должна обладать показателями сечения, которые в 2–3 раза превышают диаметр самого кабеля. Глубина, на которую закладывается кабель в защитном кожухе, как правило, зависит от климатических особенностей региона, а именно — от глубины промерзания почвы. Если глубина промерзания достигает глубины траншеи, тогда необходимо дополнительно зафиксировать трубу, чтобы обезопасить её от повреждения.
Асбоцементные. Раньше такие трубы использовались довольно часто при траншейном методе монтажа проводки, однако, на сегодняшний день их применяют крайне редко. Монтаж таких труб является трудным из-за их большого веса. Кроме этого, асбоцементная продукция обладает низкими показателями прочности, а также выделяет вредные для человеческого здоровья вещества. Асбоцементная продукция является канцерогенной и не рекомендуется специалистами.
Асбестоцементные трубы достаточно хрупкие, из-за этого срок их эксплуатации сравнительно небольшой
Пластиковые (ПНД, ПВХ, ПП). На сегодняшний день пластиковая защитная труба для прокладки электропроводки траншейным способом является наиболее востребованным вариантом из всех. Это связано с тем, что пластиковые коммуникации отличаются рядом положительных преимуществ:
- малая масса;
- высокие прочностные характеристики;
- устойчивость к коррозийным воздействиям;
- высокие изоляционные свойства;
- долгий эксплуатационный срок.
Пластиковые трубы отличаются широким ассортиментом размеров и другими характеристиками. В случае необходимости можно подобрать изделие с гладкой или гофрированной стенкой. Наиболее популярными трубами среди пластиковых считаются ПНД изделия, которые представлены следующими разновидностями:
- лёгкие гофротрубы;
- тяжёлые гофротрубы;
- безгалогеновые;
- гладкие жёсткие;
- изделия с двумя стенками.
Как применять приспособления для протягивания кабеля
Магнитное приспособление
Принцип работы данной протяжкой предельно прост. Необходимо закрепить специальный магнит на протягиваемом проводе или шнуре, он реагирует на внешний магнит, который будет использовать монтажник. Все, что необходимо — просунуть легкий нейлоновый тросик с магнитным наконечником в трубу и перемещая магнит по внешней стороне трубы протащить трос через трубу. С противоположного конца прикрепить нить к кабелю и вытащить его обратно.
Способ применяют для протяжки провода в полостях стен, полов, потолков и в трубах ПНД значительного метража. Существуют магнитные приспособления для протяжки в кабельных каналах малой длины. К концу кабеля крепится магнитный наконечник, реагирующий на магнит, закрепленный на пластиковом стержне чтобы протянуть провод в трубе.
