Дефлектор для дымохода: для чего нужен, разновидности и принцип работы дымников и флюгеров

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции

Важно учитывать следующие рекомендации:

1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Флюгер на дымоход своими руками

Флюгер представляет собой элемент, который монтируется сверху дымохода. Он не является только декоративным элементом, хотя его наличие придает крыше завершающий штрих. Главное же его предназначение заключается в предотвращении обратной тяги в дымоходе. Из этой статьи вы узнаете о том, как сделать флюгер на дымоход своими руками.

Флюгер или флюгарка – для чего он нужен?

По сути, флюгер или флюгарка – это простой колпак.

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

• зонт на трубу,
• колпак на трубу,
• дымник с установленным флюгером.

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега. Можно встретить более сложные конструкции, которые отличаются и большей практичностью

Например, можно отметить дымник, имеющий специальное отверстие

Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Изготовление и установка

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.

Защита дымоходной трубы у основания крыши

Начнем с того, что ещё в момент установки дымоходной трубы ее хорошо защищают в месте стыка с крышей. При укладке кровельного покрытия также необходимо хорошо герметизировать все щели в районе примыкания к дымоходу. Хотя визуально они незначительны, но сквозь них легко проникают влага и грязь. Со временем она накапливается и это существенно влияет на срок службы крыши. Поэтому для оформления данного узла существует много доборных элементов: фартуки, воротники, уплотнители из различных материалов.

При их выборе важно учесть ряд моментов

Следует обратить внимание на диаметр и форму трубы, а также на ширину зазора. Если параметры дымохода стандартны, можно подобрать готовый уплотнитель в виде специального воротника или фартука

Зазор менее 5 мм закрывают просто кровельным герметиком на основе силикона или другого вещества, которое не боится ни морозов, ни осадков. А далее все зависит от формы трубы:

• Если печной дымоход квадратной формы — отделку стыка кровли и трубы выполняют стальными уголками.
• Если дымоход овальный или круглый — можно использовать резиновый уплотнитель на клейкой основе.

Для кровли из металлочерепицы и профнастила подойдут специальные защитные фартуки. Такой фартук можно подобрать точно под цвет крыши, так как изготовлен он из оцинкованной стали и окрашивается в заводских условиях по каталогу RAL. Такая защита не только эффективна, но и эстетична:

Пошагово этот процесс выглядит так:

• Шаг 1. Прежде чем крепить защитный элемент, рекомендуем уложить слой гидроизоляции шириной 30 см. Края гидроизоляционной полоски заворачивают вверх и фиксируют герметиком.
• Шаг 2. Щель закрывают при помощи металлических профилей. Нижнюю планку заводят под кровлю и фиксируют на тот же герметик, а верхнюю крепят к трубе.
• Шаг 3. Устанавливают сам фартук. Фартук делают из доборных элементов кровли, соединяя их внахлест. Для крепежа используют саморезы, крепить их нужно и к кровле, и к трубе.

Более дешевый вариант готового фартука – самодельный из листовой стали. Он не хуже в эксплуатации, но не так эстетичен внешне. В установке единственное отличие – использование саморезов с резиновой прокладкой.

А вот для круглых и овальных труб применяются резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс.

Мастер Флэш – эластичная проходка в виде ступенчатой воронки на основе каучуковой резины и с алюминиевой сеткой внутри. Этот элемент подойдет для любого материала и уклона кровли, его легко подогнать под размер трубы, а эластичность материала гарантирует хорошую фиксацию. Крепят этот фартук к трубе стальным хомутом, а к скату саморезами.

Каучуковая лента Вакафлекс больше подходит для мягкой кровли. Она может принимать любую форму, усилена алюминиевой сеткой и незаметна на кровельном покрытии, если подобрана в цвет. Использовать ее следует вместе с фартуками или воротниками.

Герметичность и водонепроницаемость – основа долговечной крыши, но одной только защиты дымохода у основания крыши недостаточно

Важно не позволить дождю и снегу попадать прямо в трубу. И это уже вопрос монтажа «шапки» на дымоход

Принцип работы грибка на трубу

Поток воздуха ударяется о стенки верхнего цилиндра, огибает его. Воздушная струя скользит по поверхности грибка, устремляясь вверх – дым, находящийся в трубе, подсасывается и выводится. Воздух в дымоходе движется интенсивнее – тяга усиливается.

Потоки ветра могут двигаться не в горизонтальном направлении, а вертикально или под углом, но флюгарка сработает и в этом случае: потоки воздуха проникнут в верхний цилиндр сквозь зазор, унося дым. Исключение – низовой ветер: под колпаком появятся мини-вихри, замедляющие выход дыма.

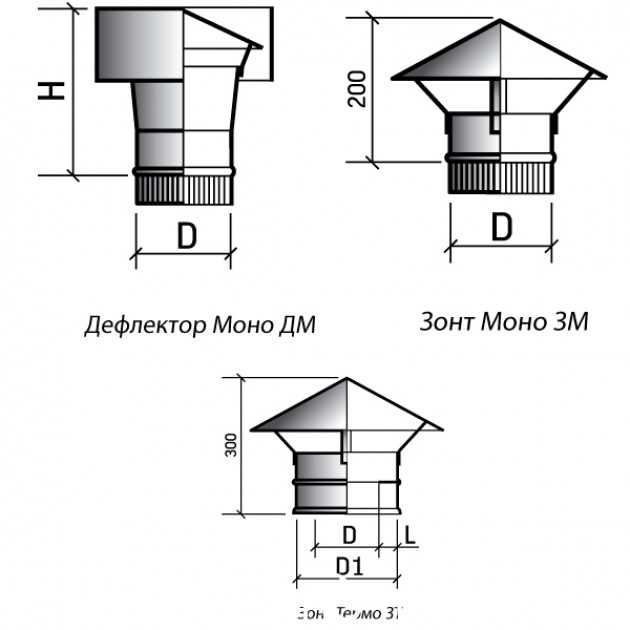

Форма конструкции

Цель установки определяет выбор конструкции – грибок на трубу вентиляции может иметь форму крышки, зонта. Еще две разновидности – капельники и отводы воды. Формы зонтика, крышки защищают отверстие дымохода от осадков и пыли. Капельники, отводы воды локализуют стекающую влагу, не давая поступать внутрь здания, предотвращают заледенение верхних фрагментов дымохода зимой.

Выбор материала

Грибки выполняются из металла (цветного, черного) и разнятся по толщине, наличию кованых декоративных элементов. Самый частый вариант – изделие из оцинкованной жести. Унитарная конструкция позволяет сделать такой грибок на трубу дымохода своими руками за час-полтора, если есть опыт – за 10 минут. Изделие можно облагородить, окрасив в гармонирующий с цветом кровли оттенок.

Черная сталь – материал дорогостоящий, но выглядит скромно за счет цвета, потому стальные модели флюгарок украшают коваными элементами. Недостаток стальных изделий – большая масса, потому такой вариант подходит не на каждую крышу.

На рынке встречаются грибки из легированной стали, меди, прочность – плюс, высокая стоимость – минус. Потому такие модели пользуются ограниченным спросом.

Выбор материала для грибка – скорее, вопрос материальных возможностей, так как функциональность зависит от строения конструкции. Купить готовое изделие – быстрое решение, но если вы хотите сделать грибок самостоятельно, труда это не составит. Разберемся с алгоритмом действий.

Особенности кровельной вентиляции для металлочерепицы

Для того чтобы после завершения монтажных работ под крышей дома воздушные потоки циркулировали, требуется устанавливать не только грибки, но и вентиляцию подкровельного пространства металлочерепицы. Благодаря такому подходу воздух будет двигаться беспрепятственно, обеспечивая качественный продув пространства под кровлей строения.

Если рассматривать, какие именно обязанности должны выполняться используемыми грибками и вентиляцией кровли из металлочерепицы, то можно выделить следующие важные моменты:

Через грибки осуществляется выветривание скопившегося под крышей водяного пара

Важно понимать, что когда под кровлей отсутствует пар, он не может скапливаться на различных поверхностях в виде конденсата. Благодаря качественной вентиляции используемый строительный материал в процессе эксплуатации не разрушается.
Осуществляется регулирование температурного режима крыши

Благодаря вентиляционным выходам – грибкам, по всей поверхности крыши поддерживается одинаковый температурный режим, в результате чего в зимний период не появляется сосулек и наледи, когда снег начинает таять.
Благодаря наличию вентиляционных грибков количество тепла в процессе нагрева кровельного материала под прямыми солнечными лучами существенно уменьшается.
Благодаря проветриванию подкровельное пространство не перегревается в летний период, а именно это будет оказывать существенное влияние на поддержание оптимального температурного режима внутри помещения.

Если в процессе обустройства крыши предусмотрена принудительная вентиляционная система, то стоит также позаботиться о наличии вентиляционных выходов, которые по форме напоминают грибки.

Принцип работы

Прежде чем делать пластмассовый или металлический дымоходный колпак, необходимо ознакомиться с его принципом работы.

Чаще всего грибок используется для защиты трубы от осадков, попадания мусора или птиц. Также его устанавливают, чтобы он улавливал искры, которые могут вылетать через дымоход во время использования печи.

Принцип работы такой конструкции довольно простой. Она оснащается защитным колпаком, который накрывает отверстие для вывода дыма и таким образом защищает его.

Есть еще и дефлекторы, которые ускоряют вывод продуктов сгорания. Их принцип действия основывается на законе аэродинамики. Когда порывы ветра сталкиваются с дефлектором, возникает эффект разрежения воздуха. Это способствует усилению тяги и выводу дыма.

Чтобы дефлектор лучше выводил продукты сгорания, его оснащают дополнительным колпаком. Устанавливается он под крышкой конструкции.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

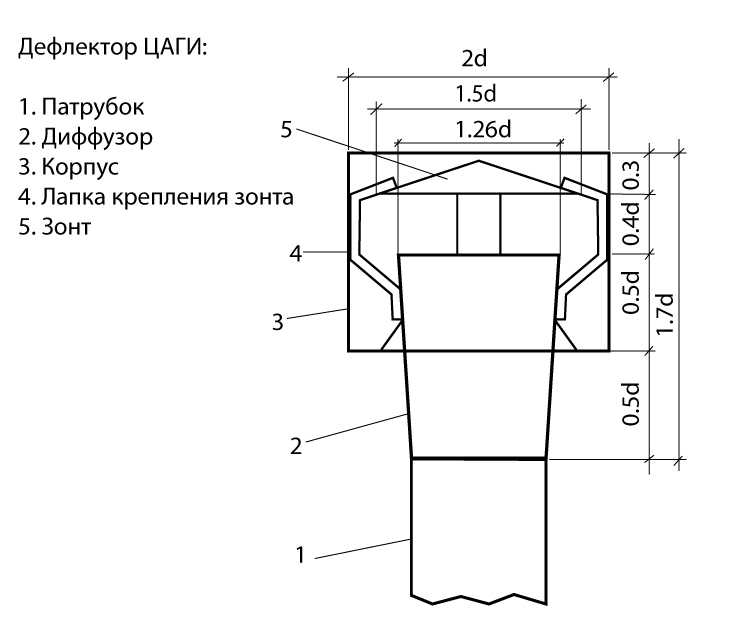

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Материалы для изготовления грибка на дымоходную трубу

Люди, которые собираются вскоре сделать грибок для дымохода, должны заранее ознакомиться с перечнем материалов, которые точно подойдут для его изготовления.

Чаще всего во время создания таких изделий используют следующее.

Алюминий

Многие при создании защитного дымоходного колпака используют именно этот материал. Дело в том, что алюминиевые листы отлично гнутся, благодаря чему процесс изготовления грибка упрощается в разы.

Также к достоинствам алюминия можно отнести то, что он не ржавеет.

Алюминиевые листы — материал, который чаще всего используется для изготовления защитных колпаков

Оцинкованные листы

Это второй по популярности материал, которым пользуются при создании дымника.

К преимуществам оцинкованного металла можно отнести то, что он очень мягкий. Благодаря этому он легко гнется и разрезается.

Жесть

Данный материал реже остальных используется для создания защитного грибка на дымоходные трубы. Однако несмотря на это, он обладает теми же достоинствами, что и оцинкованный металл. Жесть тоже отлично сгибается и режется.

В редких случаях изделия изготавливают из профлиста. Он идеально подойдет для создания дымников с плоской поверхностью.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

• дефлектора в форме усеченного конуса;
• колпака, предохраняющего трубу от осадков;
• обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

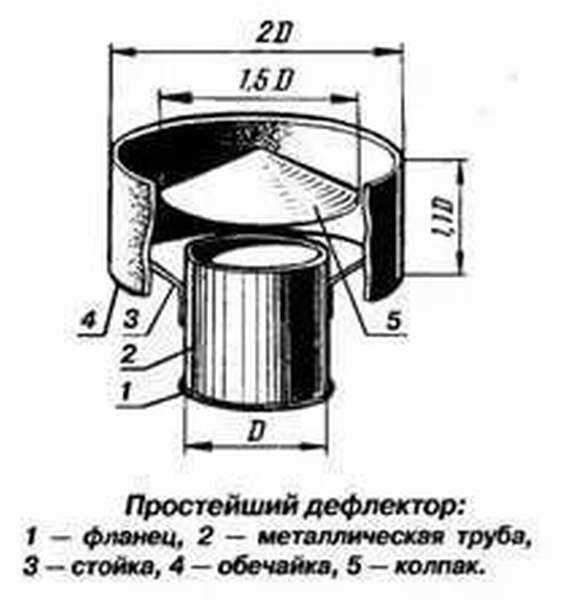

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

• Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
• Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

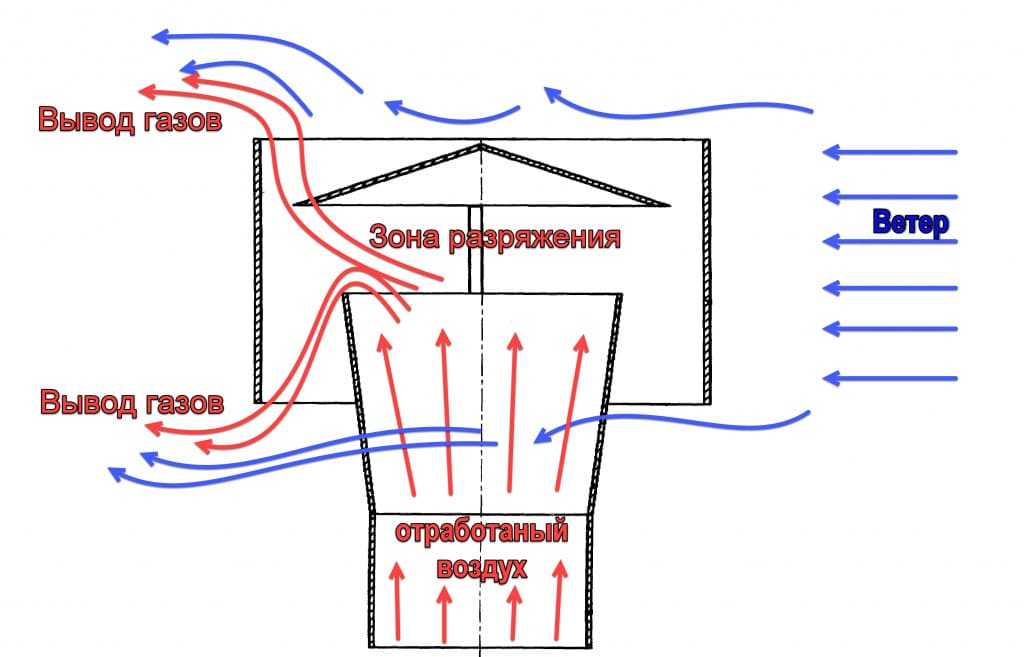

• воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
• скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
• движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
• если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

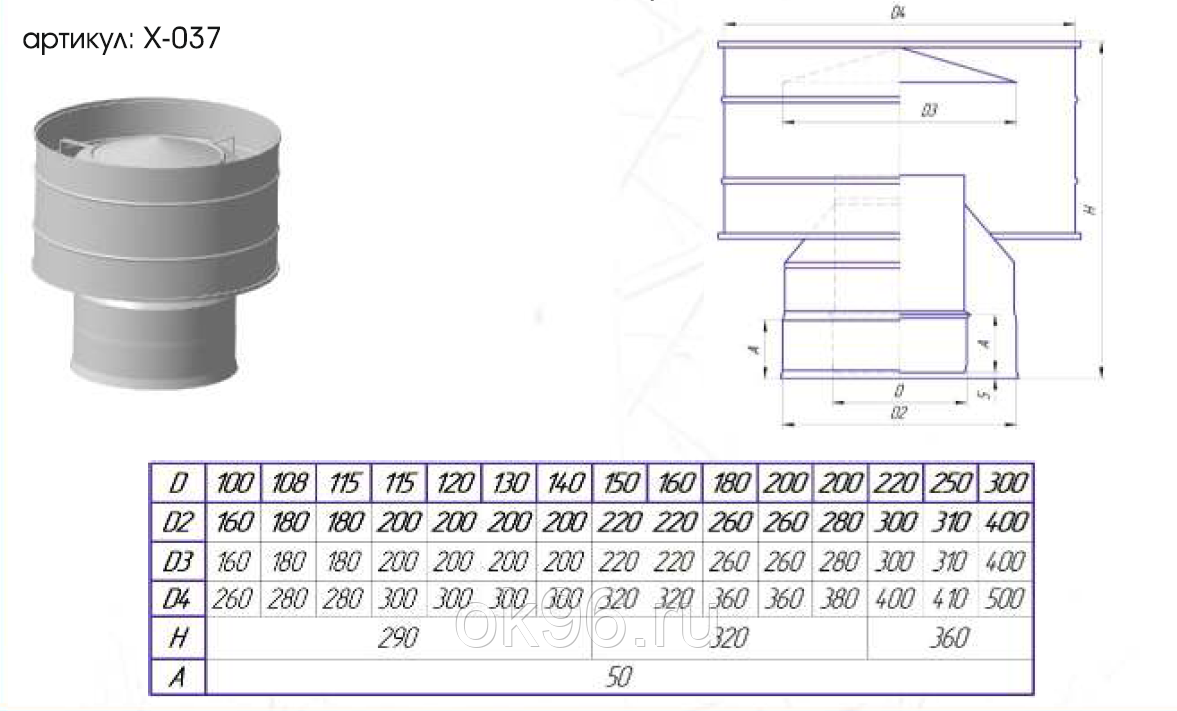

Чтобы изготовить грибок проведите расчет его размеров, и подготовьте чертежи. Для выполнения этой задачи нужно точно знать диаметр дымовой трубы. Его обозначают латинской буквой D. Все прочие параметры высчитываются относительно размеров газоходного канала.Выглядят они следующим образом:

• диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
• высота диффузора — 1.5*D;
• погружение канала в диффузор — 0.15*D;
• высота обоих конусов зонтика — 0.25*D;
• расстояние между диффузором и колпаком — 0.25*D.

Разновидности вентиляционного грибка

Классификации выводных патрубков, представленных на рынке, выражаются в функциональности и целевом назначении (месте эксплуатации). В этом плане можно выделить следующие вентиляционные грибки:

• Универсальные элементы. Типовые проходные конструкции, которые можно монтировать практически на любой кровле. Они создают естественную циркуляцию и не годятся, если нужен эффект притока/вытяжки.
• Модели с вентилятором. Это грибок на вентиляционную трубу с центробежными кулерами, которые за счет компактного двигателя обеспечивают интенсивное удаление влаги и просушку целевых помещений. С точки зрения возможностей установки также универсален.
• Модели для пологих и плоских крыш. Вентиляционные грибы для установки на кровельных покрытиях из битума, к которым предъявляются более высокие требования в части герметизации.
• Элементы для крыш из металлочерепицы. Специальные версии, особенностью которых является возможность монтажа на профильных и гофрированных кровлях. Герметичность в стыках обеспечивается резиновыми уплотнителями внутри гибкого фланца.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

• защищает дымоход от внешней факторов: дождя, снега и ветра;
• выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий. Колпак надо выбирать в соответствии с:

Колпак надо выбирать в соответствии с:

• типом канала;
• диаметром отверстия.

Основываясь на этих показателях, подбирают:

• выполненный из хрома и никеля колпак, если дом отапливается газом;
• съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Назначение устройства

Потребность в использовании специального стояка для вывода отработанного воздуха обусловлена высокими требованиями к герметизации и защите кровельного пирога и экологическими нормативами. Полностью исключаются риски попадания в подкровельное пространство воды и влаги, что невозможно проконтролировать, используя обычную трубу, даже с небольшим диаметром. В свою очередь, вентиляционный грибок на крыше способствует эффективному удалению загрязненных воздушных масс без рисков обратного проникновения осадков. Причем воздух собирается не прямо из чердачного помещения или мансарды, а от вентиляционных каналов из разных помещений – например, это может быть кухня, канализационная система, подпольная ниша, котельная, санузел и т. д. Иногда предусматривается и прямой вентиляционный проход для подкровельного пространства, но эту задачу ввиду повышения вероятности увлажнения чердака все же лучше решать за счет боковых перфорированных карнизов с большей защитой от проникновения осадков.

Виды конструкций

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

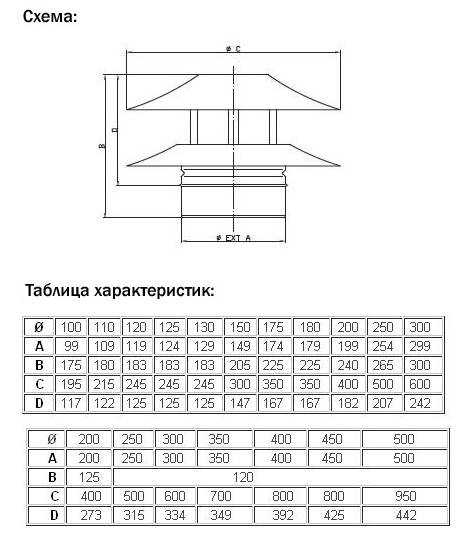

Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником. Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией. Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая. Плоский козырек. Обладает плоским прямоугольным навесом. Такие изделия характерны при обустройстве домов в стиле минимализма

Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике

Стандартный грибок. Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками

Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка

Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Строительные нормативы

Правила обустройств систем вентиляции изложены в СНиП 2.04.05-91.

основные требования к установке грибков следующие:

• обязательное кондиционирование в санузлах, жилых комнатах, местах приготовления пищи, овощехранилищах;
• наличие притока свежего воздуха;
• расположение грибка выше конька крыши;
• установка вытяжного вентилятора в длинном воздуховоде;
• монтаж отдельного газохода для котлов отопления;
• если вытяжка выводится в чердак, то он должен быть проветриваемым;
• возможность вывода отдельных каналов в общий при условии разницы в их высоте не более 2 метров.

В районах с холодным климатах предусматривается не только утепление каналов, но и их обогрев.
