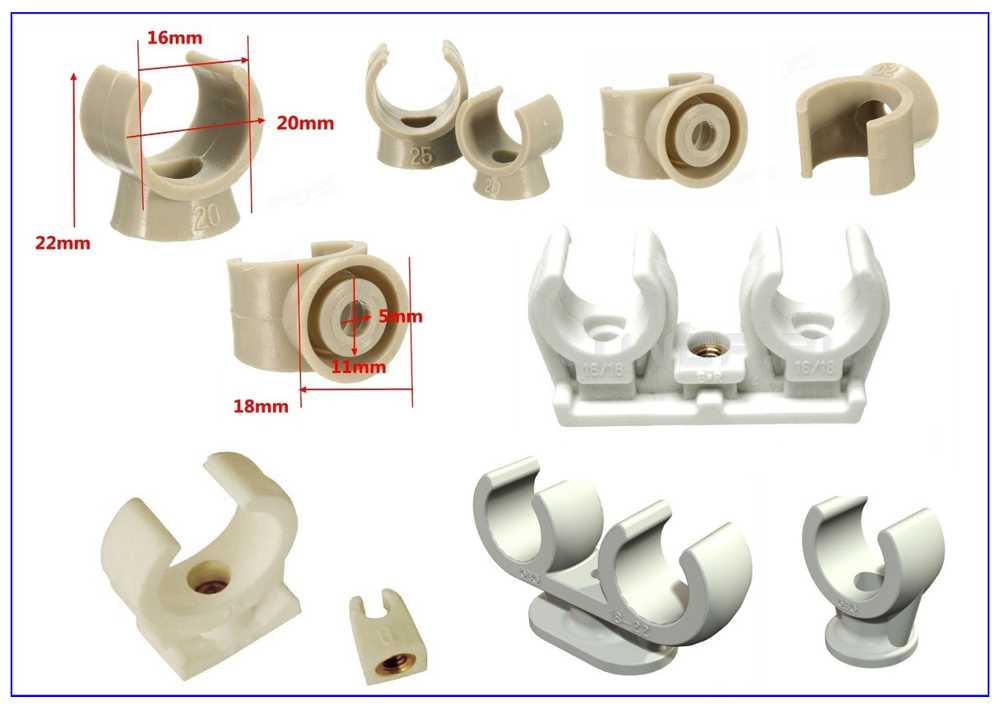

Размеры клипс для пластиковых труб

Материалы для полипропиленовых труб

Перед тем, как крепить полипропиленовые трубы к стене, необходимо выбрать материал, из которого они будут сделаны. Для изготовления данного вида труб используется несколько видов сырья, от выбора которого зависят характеристики готовых изделий.

Производство полипропиленовых труб возможно с использованием следующих материалов:

1. PPH. Данный материал достаточно хрупок при низких температурах, но весьма прочен на изгиб. Используя различные присадки, такому полипропилену можно добавить устойчивость к открытому огню, прозрачность и антистатичность.
2. PPC. Будучи продуктом сополимеризации этилена и пропилена, данный вид сырья позволяет создавать трубы с более высокими показателями механической прочности и гибкости, чем в предыдущем случае.
3. PPB. Такое сырье является блок-сополимером.
4. PPR. Этот материал представляет собой статсополимер.
5. PPRC. Данный сополимер полипропилена позволяет создать легкие и прочные трубы, которые не деформируются даже в том случае, если в них замерзла вода. Этот материал способен работать в диапазоне температуры от -10 до +90 градусов. Кроме того, такой сополимер отличается хорошей сопротивляемостью различным щелочам и кислотам.
6. mPP. Металлоценовый полипропилен имеет достаточно уникальные характеристики, по которым он схож с резиной.

После выбора подходящего варианта остается лишь приобрести необходимое количество труб и приступить к монтажу трубопровода.

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

• Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
• Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
• Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
• На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

1. Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
2. Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
3. Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
4. Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

1. Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
2. В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
3. Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

• Фиксация хомутов с помощью анкеров.
• Использование в основном плавающих опор.
• Применение подвесного крепежа с ремешком.
• Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Можно ли прятать отопление в стенах?

Можно ли прятать трубы отопления в стену, интересуются многие. Сторонников и людей с противоположным мнением у описываемого метода достаточно много. Одни утверждают, что так поступать нельзя, другие говорят, что прятать отопление в стенку можно.

Это эффективный вариант, при помощи которого можно прятать неприглядные трубы в доме. Технической потребности в таких действиях нет, и в вопросе функционирования без этого вполне можно обойтись.

Консенсус в данном вопросе, так, же, как и в единственно верном варианте прокладки, пока не найден. Поэтому, варианты решения, взвесив тщательно все плюсы и минусы, каждый будет принимать самостоятельно.

Крепление труб к стене

При монтаже коммуникаций в жилых и общественных зданиях важным моментом является крепление трубы к стене. В зависимости от типа используемых труб применяются разные типы креплений. Монтажные крепления для труб отличаются по своей конструкции и способу их закрепления в стене. Способ закрепления зависит от типа стен и от самих труб.

Основные виды труб, применяемые при монтаже коммуникаций, можно разделить на следующие категории:

• Полипропиленовые трубы – применяются для монтажа водопроводных систем и канализации. Различаются по диаметру. Для крепления используются специальные хомуты или клипсы;
• Водосточные трубы – предназначены для организации водосточных систем. Бывают пластиковые и металлические. Крепятся с помощью специальных хомутов;

Металлические трубы – используются для монтажа систем водопровода, канализации и газопровода. Для их крепления используются специальные хомуты.

Монтаж всех этих типов труб имеет свои нюансы, которые более подробно рассмотрены ниже. Но для начала следует разобраться в видах монтажных хомутов для труб, так как эти крепления используются наиболее часто.

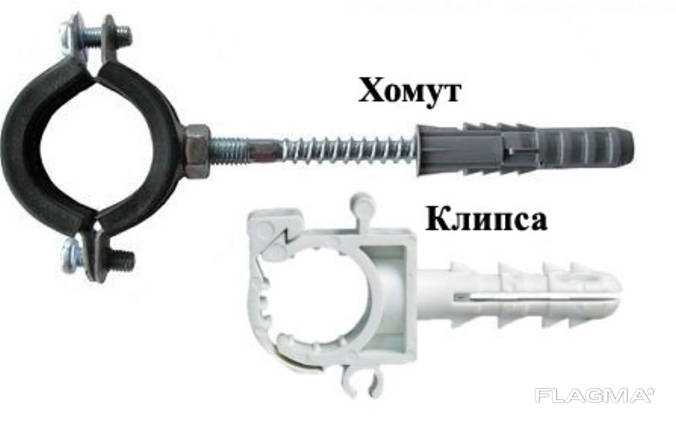

Хомуты для крепления труб

В зависимости от типа трубы для ее крепления используются разные хомуты. Основные виды монтажных хомутов приведены ниже:

• Пластиковые хомуты – используются для крепления полипропиленовых труб при монтаже канализации и водосточных систем. Представляют собой опору с дюбелем, который монтируется в стену. Для закрепления в нем трубы используется полукруг, который скрепляется с опорой винтовыми соединениями;
• Металлические хомуты – в большей степени предназначены для крепления металлических труб. Иногда применяются для монтажа систем коммуникаций из пластиковых труб. Представляют собой металлическую опору с дюбелем или ударным анкером для крепления в стену. Труба крепится при помощи полукруга на винтовых соединениях. Внутри хомута по внешнему диаметру трубы предусмотрено резиновое кольцо для гашения вибраций и снижения шума.

Помимо хомутов для крепления труб применяются пластиковые опоры или клипсы, а также металлические скобы. О них несколько слов ниже.

Крепление пропиленовых труб к стене

Для крепления полипропиленовых труб используются либо хомуты из пластика или металла, либо специальные клипсы. Если трубы предназначены для водопровода, то они преимущественно крепятся при помощи клипс.

Клипса представляет собой опору из нейлона, которая крепится к стене дюбелем. В клипсу защелкивается труба. При прокладке труб клипсы распределяются по оси водопровода на расстоянии не менее 50см. Для их монтажа предварительно делается разметка на стене. По разметке делаются отверстия. Затем клипсы устанавливаются на свои места, и по них прокладывается труба.

Канализационные трубы крепятся к стенам либо пластиковыми, либо металлическими хомутами. Перед монтажом труб делается разметка на стене, и подготавливаются отверстия на соответствующем расстоянии. Затем крепится основание хомутов. После прокладки трубы, она закрепляется в хомутах резьбовыми соединениями.

Крепление водосточных труб к стене

Для крепления водосточных труб применяются либо металлические, либо пластиковые хомуты. Все зависит от материала самих труб. Сегодня все чаще применяются современные пластиковые трубы, которые продаются с соответствующими хомутами.

Для монтажа водосточной трубы делается разметка в стене. Согласно разметке делаются отверстия с учетом того, что первое отверстие должно быть под водосборником. Далее расстояние между креплениями должно быть не более метра. При этом желательно рассчитывать расстояния между крепежами так, чтобы на каждый погонный метр трубы было не менее двух хомутов. Далее труба крепится аналогично вышеописанному способу.

Для крепления водосточных желобов используются специальные кронштейны. Они крепятся либо к лобовой доске, либо к стропилам при помощи саморезов. При этом также делается разметка с учетом уклона водостока. Уклон должен быть не менее 3 мм на погонный метр желоба.

Крепление металлических труб к стене

Металлические трубы крепятся к стене двумя основными способами – при помощи металлических хомутов или скобами. Второй способ более дешевый, но и менее надежен. Зачастую же металлические трубы крепятся к стене хомутами.

Хомут для металлической трубы выполнен аналогично тому, который используется для монтажа пластиковых труб. Он состоит из опоры, которая монтируется в стену при помощи анкера или дюбеля. Анкер или дюбель конструктивно выполнен вместе с опорой.

Крепление трубы к стене осуществляется полукруглой съемной частью хомута на резьбовых соединениях.

Сравнительные характеристики расстояний между креплениями трубопроводов

Среди огромного многообразия полипропиленовых труб особенно хорошо зарекомендовала себя продукция от компании aquatherm. Если говорить о расстоянии между точками крепления, то при использовании обычных полипропиленовых труб фиксирование трубопровода выполняется с меньшим шагом, чем в случае труб aquatherm.

Так, например, если трубопроводная система, изготовленная из обычных ПП труб диаметром 25 мм, будет эксплуатироваться при 20оС, то расстояние между точками крепления должно составлять 95 см. А при использовании труб aquatherm, предназначенных для эксплуатации в таких же условиях, их фиксирование должно выполняться с шагом 1,3 м.

Таким образом, использование трубопроводной продукции aquatherm, позволяет не только изготовить прочный, надёжный и долговечный трубопровод, но и привести к существенной экономии денежных и временных затрат.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

  Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

• ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
• Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Материал креплений: пластик vs металл ↑

Вертикальный стояк и горизонтальные трубопроводы внутридомовой системы канализации можно проложить внутри стен закрытой укладкой либо закрепить их на стенах и потолке. Первый вариант предусматривает штробление, которое сопровождается пылью и не во всех домах применимо. Использование специальных крепежей более практично.

Различные варианты крепления

При открытом монтаже трубопроводы крепят в обязательном порядке.

Иначе они могут провиснуть под собственным весом и разгерметизироваться. Качество крепежа напрямую сказывается на долговечности системы канализации.Производители сточных труб выпускают самые разнообразные крепежи для монтажа. Все они делятся по материалу изготовления на две группы:

1. Металлические.Пластиковые.

Крепления для труб канализации из металла прочнее пластиковых аналогов.

Но прочность эта во многих случаях избыточна. Изделия из пластика сейчас выпускаются вполне надежные. Плюс пластиковые крепежи более эстетичны и презентабельны.

Кроме того, они не покроются ржавчиной в условиях повышенной влажности санузла. Два основных варианта труб для внутренних систем канализации – чугунные и пластиковые. Нередко для чугуна подбираются крепежи из оцинковки, а для пластика- из полимеров.

Во многом выбор между металлом и пластиком зависит от предпочтений хозяина жилища. Оба варианта позволяют надежно закрепить канализационные трубы под нужным уклоном как на стенах, так и на потолке. Однако металлические крепежи выглядят не столь изящно, как пластиковые, поэтому их чаще всего используют при монтажных работах в подсобках и подвалах.

Прячем трубы в стене – пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как будут вести себя замурованные трубы; каким образом произвести монтаж. Давайте разберем все по порядку.

Можно ли установить ПП трубы в стене

Полипропилен — материал, который обладает высокими показателями стойкости к химическим веществам и коррозии. Поэтому монтаж труб в стене вполне допустим

Чтобы система коммуникации прослужила долго, важно при укладке оставлять необходимый зазор пространства для расширения трубы с горячей водой. Кроме того, сама система должна быть по возможности монолитной, с наименьшим количеством соединений

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно предусмотреть в закрытой системе коммуникации возможность свободного доступа к кранам (вентилям). Обычно на это место устанавливают специальные дверцы или лючки. . Прокладка ПП труб в стене

Прокладка ПП труб в стене

Проводим монтаж труб в стене

Любые монтажные работы начинаются с нанесения разметки. Сделать ее можно с помощью простого карандаша. Далее приступайте к основной работе:

1. С помощью болгарки (перфоратора) необходимо сделать 2 параллельно идущих углубления  в стене строго по разметке — штробы. Для работы с болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки по камню.
2. Зубилом или перфоратором удалите материал между 2 -мя разметками, соединяя их в одну.
3. В готовые штробы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в штробе закрывают цементным раствором.
4. Финишная отделка производится штукатуркой или другим строительным материалом.

Финальным действием через час после монтажа  является тестирование работы системы. Трубы необходимо заполнить водой и проследить, нет ли протечек, провисания и других неисправностей в работе водопровода. Если таковых не обнаружено — поздравляем, вы правильно совершили крепление ПП труб.

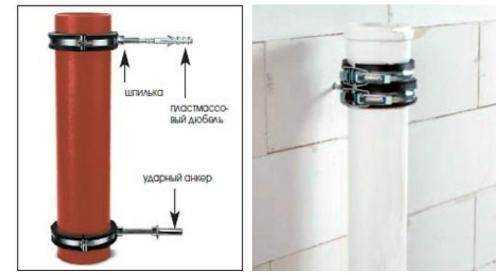

Крепление труб с помощью хомутов

На сегодняшний день использование хомутов для крепления трубопровода к стене является одним из наиболее распространённых методов. Это связано с универсальностью таких крепёжных элементов. Посредством хомутов можно выполнить монтаж не только труб маленького диаметра, но и крупногабаритных конструкций.

Конструкция хомута включает в себя несколько основных элементов, среди которых:

• полукольца;
• специальные уплотнительные прокладки;
• элемент, который фиксирует шпильку;
• шуруп-шпилька.

Полукольца. Эти элементы могут иметь разный показатель сечения, в зависимости от характеристик прокладываемой коммуникации. В полукольцах происходит фиксация трубы. Основное преимущество этих изделий заключается в том, что они стыкуются между собой с помощью винтов — это позволяет регулировать их показатель сечения.

Уплотнительные прокладки. Выполняются из резины и используются для лучшего сцепления трубы с хомутом. Ещё одна функция этих изделий — гашение вибрационных волнений, возникающих при транспортировке рабочей среды по трубопроводу.

Для некоторых типов поверхностей применяют фиксирующие хомуты со шпильками или саморезами

Фиксатор шпильки. Как правило, данный элемент соединяется с одним из колец посредством сварки и необходим для закрепления шпильки.

Шуруп-шпилька. Длина таких шурупов варьируется от 8 до 18 см и подбирается в соответствии с характеристиками прокладываемой коммуникации.

Обратите внимание! Основное преимущество использования хомутов для крепления труб — надёжность конструкции. Из минусов этих приспособлений можно отметить то, что они обладают непрезентабельным внешним видом. Рассмотрим последовательность крепления коммуникации при помощи хомутов:

Рассмотрим последовательность крепления коммуникации при помощи хомутов:

1. Выполнение разметки, по которой будут устанавливаться хомуты.
2. Организация отверстий.
3. Монтаж хомутов.
4. Крепёж труб.

Способы крепления канализационной трубы

Крепежные элементы располагают в местах соединения участков трубопровода. Кроме того, необходимо соблюдать некоторый шаг (1,5-2 м). В данном случае играет роль и вес изделий. Если коммуникации тяжелые, расстояние между элементами крепления должно быть меньше. При выборе фиксаторов учитывают наружный диаметр трубопровода. Причем в некоторых случаях допускается небольшая погрешность, благодаря которой между крепежом для канализационных труб и коммуникациями остается зазор.

Доступные варианты креплений:

• хомуты;
• кронштейны;
• клипсы.

Технология крепежа патрубков к стене

Прежде чем закрепить трубопровод, определяется достаточный уклон, если он необходим для вертикального стояка, например, обхода выступающих конструкций. При монтаже следует постоянно контролировать расположение коммуникаций. Каждый патрубок фиксируют с помощью 1 нескользящего крепления, располагать которое следует у основания трубопровода. Коммуникации закладывают в крепежный элемент, который смещается вдоль центра оси. На последнем этапе разборная стяжка фиксируется с помощью болтового соединения.

Крепление кронштейнами

Благодаря таким элементам обеспечивается жесткость. Кронштейны изготавливаются из металла или пластика. Они имеют опорные элементы, благодаря чему трубопровод располагается на некотором расстоянии от стены. Кронштейны плотно охватывают коммуникации, т. к. оснащены застежками особого вида, которые фиксируются крепежными элементами. Благодаря резьбовому соединению они плотно стягиваются.

Недостатком этого варианта является отсутствие возможности расширения пластика в точках крепления. Однако есть решение проблемы — использование манжеты, гофрированного участка трубы. Его надевают поверх трубопровода в точках крепления и жестко фиксируют. Между манжетой и коммуникациями остается неплотность, которая будет обеспечивать возможность расширения полимерного материала при нагреве.

Рекомендуемое расстояние между стеной и трубопроводом — от 5 см и более. Предельное значение данного параметра 8 см. Если расположить магистраль на большем расстоянии от стены, жесткость конструкции снизится. Нужно помнить, что коммуникации большого сечения рекомендуется крепить, используя металлические скобы держателей.

Фиксация клипсами

Такие элементы представлены следующими видами:

• двойные;
• одинарные.

Клипсы изготавливаются из пластика. Рекомендуется использовать их для фиксации трубопровода из полимерных материалов. Это универсальные изделия. С их помощью выполняется крепление труб к потолку, стенам. Применяют такие элементы для водопроводных магистралей, транспортирующих теплые и холодные жидкости. Для повышения надежности системы клипсы используются, когда нужно зафиксировать коммуникации небольшого веса. Рекомендуемый диаметр труб — не больше 50 мм.

Чтобы установить клипсы, нужно сделать разметку поверхности стены. Затем сверлят отверстия под дюбеля. Трубопровод, проходящий вдоль стены, фиксируют с помощью клипс, которые удерживаются саморезами. Например, для потолочного крепления используют анкерные болты. Клипсы должны плотно обхватывать трубопровод. При монтаже магистрали с горячей водой устанавливают дополнительные элементы крепежа, т. к. трубы под воздействием высоких температур имеют свойство расширяться.

Способы крепления

Металлические трубы на изменение температуры не реагируют. Пластиковый трубопровод характеризуется высоким коэффициентом теплового расширения. При повышении температуры как внутри трубы, так и в помещении она удлиняется.

Тепловое расширение компенсируется разными способами, в том числе и методом крепления.

• Жесткое – хомут затягивает водовод, обеспечивая полную его неподвижность. Эти участки называют точкой жесткой фиксации, они располагаются ниже раструба. Используется обжимной и опорный хомут.
• Плавающее – хомуты не затягиваются, пластиковые фиксаторы подбираются чуть большего диаметра, чем труба. При расширении трубопровод может двигаться в продольном направлении. Для плавающей фиксации применяют опорный и направляющий хомуты.

READ Спрятать трубы в ванной в стену

Монтаж трубопровода

Частота применения и последовательность плавающего и жесткого способа фиксации к стене диктуется строением канализационной системы.

• Крепеж к стене предполагает минимальное расстояние между водоводом и стеной. Если необходима какая-то дистанция, то используются специальные металлические кронштейны.
• В стене высверливается отверстие, на дюбель закрепляют хомут, а затем трубу вставляют в фиксатор и затягивают зажимные винты. В пластиковые устройства она просто защелкивается.
• Частота крепления определяется сечением водовода: при 50 мм дистанция составит 40 см, при 100 мм – 80 см.
• Хомуты устанавливаются только на гладких участках, дистанция до изгиба – не менее 15 см.
• Обязательна фиксация мест стыковки трубопровода и фитинга.
• Ничем не отличается монтаж системы к потолку. Расстояние должно быть минимальным, а частота определяется размерами. Метод используется только в подвале, и то не всегда.

Немного по-другому поступают в тех редких случаях, когда необходимо сохранить большое расстояние между канализационной системой и перекрытием в подвале. В этом случае к потолку закрепляются анкера с внутренней резьбой, монтируется резьбовая шпилька, отрезается по длине (изделие выпускается до 2 м длиной), и к шпильке привинчивается хомут.

Хомуты и их разновидности

Основными крепежными деталями канализационной системы являются хомуты. Механизм действия крепежа заключается в том, что приспособление охватывает трубу и удерживает ее в нужном положении. Дополнительные элементы фиксируют хомут, а вместе с ним и трубу к поверхности стены. Детали могут быть укомплектованы резиновыми вкладышами, которые обеспечивают надежный захват трубы.

Стандартный хомут в своей конструкции имеет две скобы, скрепленные между собой болтовым соединением.

При выборе изделий важно обращать внимание на способ фиксации. Добиться идеальной герметичности канализационной системы можно с помощью хомутов, обеспечивающих жесткое или плавающее крепление:

• В первом случае, фикация представляет собой прочное закрепление, предотвращающее даже незначительное смещение труб. При этом патрубок затягивается полностью.
• Плавающее соединение — предполагает небольшую подвижность вдоль по горизонтальной плоскости, что достигается некоторым ослаблением хомута. Такой способ крепежа позволяет исключить риски разрушения конструкции при термической деформации. Они легко устанавливаются: достаточно просто поместить трубу в хомут, закрепленный на стене, приложив небольшое усилие. Небольшой щелчок — и труба надежно зафиксирована.

Обратите внимание! Наиболее популярны хомуты для плавающих соединений, хотя детали для жестких соединений можно также использовать и для плавающего способа, достаточно ослабить натяжение патрубка и не затягивать до конца хомут. Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации

Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений

Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений

Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений.

Главным преимуществом хомутов является возможность применения для монтажа труб различных диаметров.

Крепежные элементы и другие материалы

Кроме самих труб, для монтажа нужно заранее подготовить:

1. Крепежные материалы:
   • крепежные клипсы из пластика или хомуты для полипропиленовых труб заданного диаметра;
   • дюбель-гвозди.

1. Инструменты:
   • молоток;
   • дрель;
   • крестовая отвертка;
   • ножницы или ножик для резки труб;
   • рулетка;
   • уровень;
   • маркер.

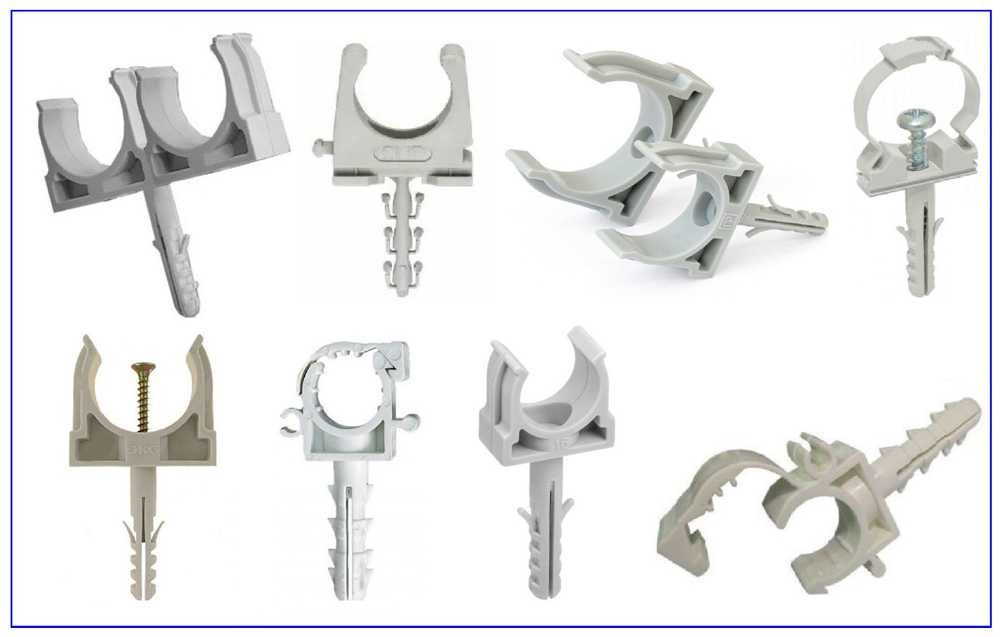

Клипсы — их значение и тонкости установки

Клипса производится из специального материала — нейлона. Он обладает такими полезными свойствами, как высокие показатели термостойкости и устойчивость при механических воздействиях

Среди технических характеристик клипсы нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок службы готовой системы коммуникаций. Одинарные клипсы и двойная клипса

Одинарные клипсы и двойная клипса

Главный вопрос, который важно не упустить – это размер шага между клипсами. Если вы установите клипсы слишком далеко друг от друга, то существует риск прогибов в местах опор. При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу

При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу.

Правильный шаг между клипсами

В каких случаях применяют хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется производить в случаях, когда необходимо установить трубы большого диаметра с достаточно тяжелым весом. Хомуты представляют собой конструкцию с винтовой стяжкой и резиновой внутренней прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении  сильных колебаний.

Хомуты снабжены дюбелем и шпилькой. Крепление может быть выполнено из металла или пластика. При прокладке полипропиленовых труб лучше выбрать хомуты из аналогичного сырья: так вы обеспечите для всей конструкции одинаковые показатели прочности. Монтаж крепежного материала может быть жестким либо плавающим:

• Жесткое крепление производится путем предельно плотного затягивания хомута вокруг труб. Жесткая сцепка необходима в местах ниже раструба. Благодаря жесткой фиксации исключается возможность смещения системы коммуникаций.
• Плавающее крепление обозначает наличие зазора между трубами и хомутом. Крепление затягивают таким образом, чтобы оставить возможность свободного движения трубы. Подвижность крепежа обеспечивает возможность расширения труб при температурных скачках.

Как крепится хомут

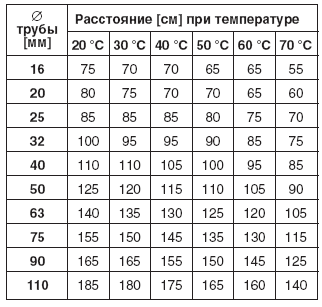

Расстояние между полипропиленовыми трубами по нормативу

Трубы из полипропилена являются лидером потребительского рейтинга, поэтому используются в работе как профессиональными мастерами, так и частниками, которые проводят сантехнические работы по прокладке водопровода и отопления у себя дома. Для этих целей на практике нужно только приобрести прибор для пайки соединений. Отличительной особенностью этого типа трубной продукции является ее эластичность.

Хотя этот вид трубной конструкции не подвергается сгибам в процессе монтажа, она может прогибаться под собственным весом. Чтобы этого избежать, а также исключить изломы при движении воды и повышении веса, используется допустимое расстояние между креплениями полипропиленовых труб. Это расчетная величина, рекомендованная СНИП, при соблюдении которой гарантировано отсутствие деформаций. Между трубами оно не определено и определяется конструкцией.

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

1. измерительные инструменты, карандаш или маркер;
2. строительный уровень;
3. перфоратор, шуруповерт;
4. ножницы, чтобы обрезать трубы – специальный инструмент;
5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться – кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

Правила монтажа

При монтаже самых популярных размеров полипропиленовых (ПП) трубопроводов на клипсы важно знать следующие расстояния между точками крепежа:

• В трубопроводах из полипропилена диаметром 20 мм при перепаде температур от 20 до 80 °С установленное расстояние между точками крепежа снижается от 600 до 500 мм.
• Для полипропиленовых труб диаметром 25 мм, транспортирующих рабочую среду с температурами от 20 до 80 °С, рекомендуемое расстояние между опорами плавно переходит в сторону уменьшения от 750 до 550 мм.
• Для 32-ой ПП-трубы при изменении температурных порогов от 20 до 80 °С расстояние между точками крепежа меняется в диапазоне от 900 до 650 мм.
• Стоит заметить, что существует рельсовый способ монтажа держателей, при котором данные стандарты расстояний можно корректировать в зависимости от конкретных условий эксплуатации трубопроводных магистралей.

Рис. 12 Таблица расстояний между опорами полипропиленовых ПП-труб в зависимости от их температуры и диаметра

Клипсовый крепеж — основной метод фиксации популярных полипропиленовых трубопроводов на строительных конструкциях, совмещающий скорость и легкость монтажа, надежность крепления, эстетичность внешнего вида. Его выпускают широкий ряд отечественных и зарубежных производителей с некоторыми конструктивными отличиями, позволяющими выбирать изделия с различными стоимостью, надежностью крепежа, расстояниями до опорный поверхности и между рядом проложенными трубопроводными магистралями.

Материал креплений: пластик vs металл ↑

Вертикальный стояк и горизонтальные трубопроводы внутридомовой системы канализации можно проложить внутри стен закрытой укладкой либо закрепить их на стенах и потолке. Первый вариант предусматривает штробление, которое сопровождается пылью и не во всех домах применимо. Использование специальных крепежей более практично.

Различные варианты крепления

При открытом монтаже трубопроводы крепят в обязательном порядке.

Иначе они могут провиснуть под собственным весом и разгерметизироваться. Качество крепежа напрямую сказывается на долговечности системы канализации.Производители сточных труб выпускают самые разнообразные крепежи для монтажа. Все они делятся по материалу изготовления на две группы:

1. Металлические.Пластиковые.

Крепления для труб канализации из металла прочнее пластиковых аналогов.

Но прочность эта во многих случаях избыточна. Изделия из пластика сейчас выпускаются вполне надежные. Плюс пластиковые крепежи более эстетичны и презентабельны.

Кроме того, они не покроются ржавчиной в условиях повышенной влажности санузла. Два основных варианта труб для внутренних систем канализации – чугунные и пластиковые. Нередко для чугуна подбираются крепежи из оцинковки, а для пластика- из полимеров.

Во многом выбор между металлом и пластиком зависит от предпочтений хозяина жилища. Оба варианта позволяют надежно закрепить канализационные трубы под нужным уклоном как на стенах, так и на потолке. Однако металлические крепежи выглядят не столь изящно, как пластиковые, поэтому их чаще всего используют при монтажных работах в подсобках и подвалах.
