Плёночный инфракрасный тёплый пол калео: монтаж, схема подключения

Виды ИК теплых полов

Существует 2 вида теплых ИК полов: стержневой и пленочный. У каждого свои особенности использования, способы монтажа и характеристики.

Состоит из графитово-серебряных стержней, находящихся в медной оболочке, служащей для защиты. Соединяются между собой посредством проводов. Приводится в действие систем с помощью электрического тока. Стержни, расположенные внутри меди, разогреваются благодаря содержащемуся в них карбоновому материалу. Он выделяет тепловое инфракрасное излучение, которое направляется, как и все тепло, вверх. Помещение разогревается.

Вторая система – пленочная, в установке проще первой. Проводником теплового излучения тоже является карбон, но размещается он не в стержнях, а в пленке из полимеров. Элементы, которые разогреваются при подаче электричества, хорошо закрыты от внешних воздействий. Они не боятся влаги, проколов, других внешних воздействий.

Суммарная толщина элементов не превышает 40 мм. Располагаются полоски из углерода на расстоянии около 1 см одна от другой. Шаг рассчитан таким образом, чтобы вышел оптимальный разогрев поверхности без лишней траты энергии.

В продаже встречается пленка, в которой карбоновые вставки располагаются не полосками, как в старых вариантах. Методом напыления нагревательный материал покрывает все пространство полиэтилена. Теплопроводность, за счет отсутствия пустого пространства между уложенными листами, повышается. Стоимость таких систем выше, чем предыдущих.

Отличие ИК от электрических полов заключается в разном принципе прогрева. Первые во время работы способствуют распространению инфракрасных лучей на окружающие предметы. Они отдают тепло за счет естественной циркуляции воздуха. Электрические системы прогревают воздух в помещении, никак не взаимодействуя с окружающими элементами.

Инфракрасный теплый пол под плитку: особенности укладки

Принцип работы пленочных покрытий

ИК полы – это довольно тонкая пленка, между слоями которой имеются полоски, созданные из графита (карбона). Именно эти черные полоски и являются теми самыми нагревательными элементами, из-за которых система начинает выделять тепло. Также бывают пленочные полы, полностью покрытые карбоном. Пленка раскладывается на подготовленное основание пола, подключается за счет проводов к сети электропитания и начинает нагреваться. Все поверхности вокруг пленки обогреваются за счет инфракрасного излучения.

Инфракрасная пленка — фото

Пол за счет работы пленки нагревается очень быстро, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК пол работает всего около 20 минут в час. При необходимости система снова запускается и подогревает основание.

Инфракрасный пол обладает наибольшим коэффициентом полезного действия по сравнению с другими типами нагревательных систем для пола. Нагревается он довольно быстро, при этом расходуя совсем небольшой объем электроэнергии. Таким образом, он очень экономичен.

Характеристики инфракрасных теплых полов

Пленка отлично подходит для укладки в помещениях любого типа, будь это спальня, детская, зал или ванная комната с кухней. При этом укладка полотен производится в соответствии со схемой расстановки мебели в помещении – там, где будут стоять крупногабаритные объекты (диван, шкафы и т. д.), пленка не укладывается. Проще всего монтировать ее только там, где ноги соприкасаются с полом – например, на выходе из ванной.

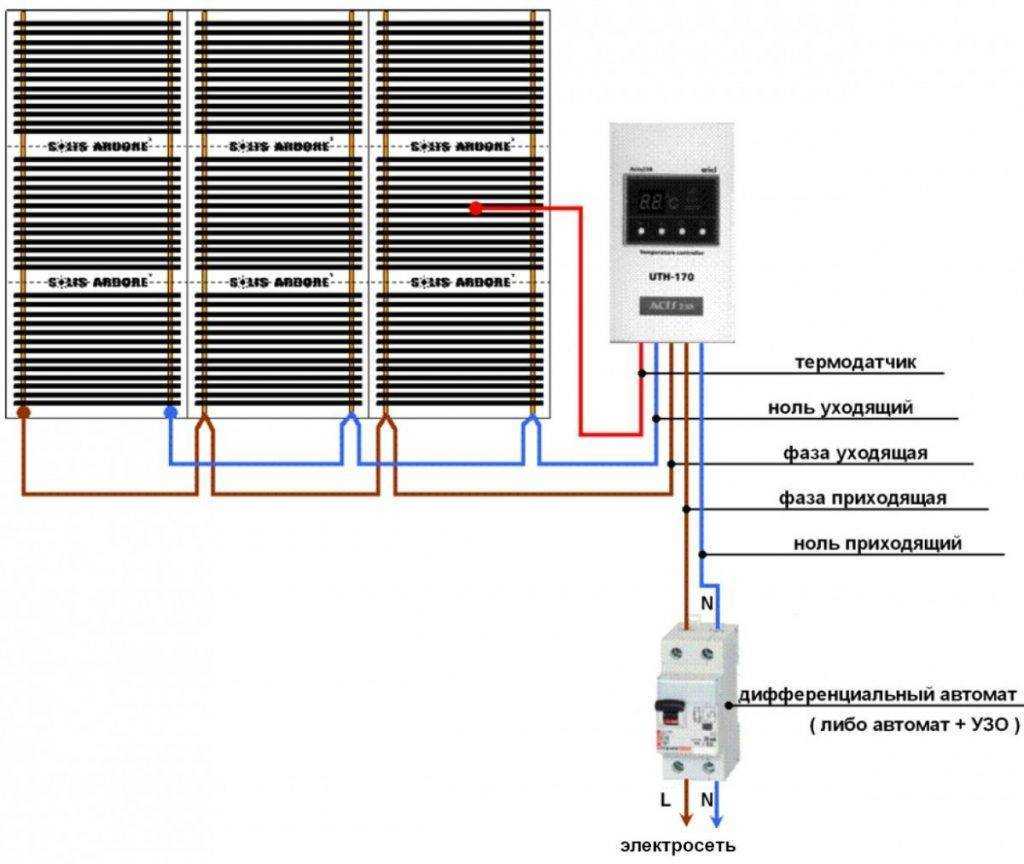

Схема стандартной установки ИК пленочного пола

Интересно, что, в отличие от других систем подогрева, ИК пол нагревает именно окружающие его предметы, а не воздух. Благодаря этому, такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а напротив, обогащает его отрицательно заряженными ионами.

Пленочный ИК пол Teplotex

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные

Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Расчёт тёплого плёночного пола

Для нормального отопления помещения принимается эмпирическое значение тепловой мощности 100 Вт/м² площади. С учётом 90% КПД плёнки — 111,1 Вт/м². Для компенсации теплопотерь помещения возьмём плёночный пол мощностью 220 Вт/м².

Для наибольшей эффективности он должен занимать максимально свободную от мебели площадь помещения. Примем её за 80%. Таким образом, для комнаты 25 м² площадь инфракрасного пола будет равна 20 м².

В режиме терморегуляции с коэффициентом 35% электропотребление будет составлять 0,35 × 220 Вт/м² × 20 м² × 1 ч= 1,540 кВтч.

Как можно видеть, для небольшого помещения, при условии, конечно, его хорошей теплоизоляции, плёночный тёплый пол может служить даже основным элементом отопления.

Инфракрасный пленочый пол

Монтаж пленочного пола

Основные типы теплых водяных полов

Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:

• Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
• Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.

Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.

Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

1. Подготовка поверхности пола, очистка от мусора.
2. Укладка теплоизолятора.
3. Прокладка кабеля для термодатчика и для питания системы.
4. Монтаж и подсоединение инфракрасной пленки.
5. Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Подключение контактов.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

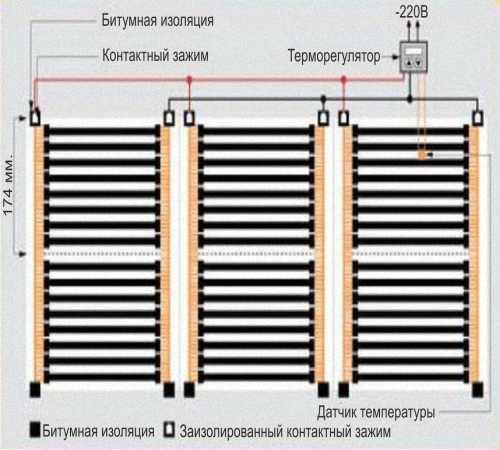

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

• подготовить основание для ИК-нагревателей;
• смонтировать систему обогрева;
• подключить и проверить её;
• уложить основание для плитки и наклеить материал.

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

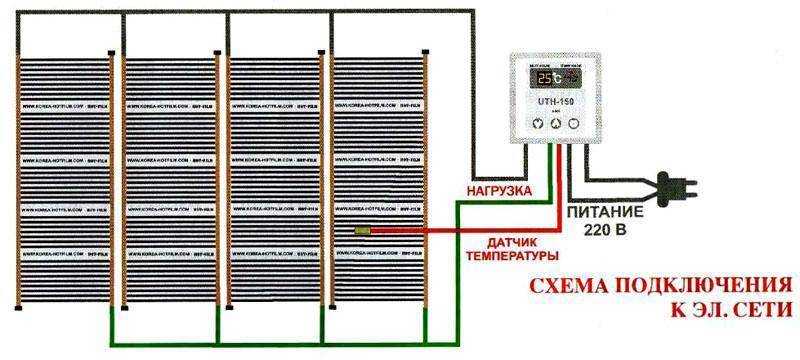

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
2. Определить место установки терморегулятора на стене.
3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

  Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Что такое инфракрасный плёночный теплый пол?

Как подключить теплый пол к электричеству — схема подключения

Виды терморегуляторов для теплого пола

Как выбрать греющий кабель для обогрева крыши и водостоков?

Как выбрать самый экономичный электрообогреватель для дома?

Преимущества и недостатки плиточного теплого пола

Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.

Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:

• Подогреваемый пол создает внутри помещения комфортную температуру.
• Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
• Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
• Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
• Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
• Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
• Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.

Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.

Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.

Виды ИК теплых полов

Существует 2 вида теплых ИК полов: стержневой и пленочный. У каждого свои особенности использования, способы монтажа и характеристики.

Состоит из графитово-серебряных стержней, находящихся в медной оболочке, служащей для защиты. Соединяются между собой посредством проводов. Приводится в действие систем с помощью электрического тока. Стержни, расположенные внутри меди, разогреваются благодаря содержащемуся в них карбоновому материалу. Он выделяет тепловое инфракрасное излучение, которое направляется, как и все тепло, вверх. Помещение разогревается.

Вторая система – пленочная, в установке проще первой. Проводником теплового излучения тоже является карбон, но размещается он не в стержнях, а в пленке из полимеров. Элементы, которые разогреваются при подаче электричества, хорошо закрыты от внешних воздействий. Они не боятся влаги, проколов, других внешних воздействий.

Суммарная толщина элементов не превышает 40 мм. Располагаются полоски из углерода на расстоянии около 1 см одна от другой. Шаг рассчитан таким образом, чтобы вышел оптимальный разогрев поверхности без лишней траты энергии.

В продаже встречается пленка, в которой карбоновые вставки располагаются не полосками, как в старых вариантах. Методом напыления нагревательный материал покрывает все пространство полиэтилена. Теплопроводность, за счет отсутствия пустого пространства между уложенными листами, повышается. Стоимость таких систем выше, чем предыдущих.

Отличие ИК от электрических полов заключается в разном принципе прогрева. Первые во время работы способствуют распространению инфракрасных лучей на окружающие предметы. Они отдают тепло за счет естественной циркуляции воздуха. Электрические системы прогревают воздух в помещении, никак не взаимодействуя с окружающими элементами.

Выбираем плитку

Нехватки в выборе керамогранита сегодня нет: в магазинах есть множество вариантов, которые различаются по цветовой гамме, структуре, предназначению. Есть несколько видов плитки.

Техническая

Подобная плитка не используется для внутренней отделки жилых помещений ввиду своего специфического внешнего вида. Ее главные качества – высокая износостойкость и прочность.

Полированная

Полированная плитка обладает идеальным зеркальным блеском, который достигается тем, что производители вместе с полировкой поверхности покрывают ее особым лаком. Однако такая плитка отличается повышенной травмоопасностью.

Матовая

Матовая плитка не полируется, поэтому она имеет меньшую стоимость и повышенную прочность, в результате чего получает ряд преимуществ перед полированными изделиями.

Лаппатированная

Данная плитка полируется, но не полностью, поэтому на ее поверхности есть и полированные, и матовые места. Предназначена для реализации необычных дизайнерских решений.

Глазурованная

Такую плитку покрывают цветной глазурью. Изделие выглядит красиво, но подвержено быстрым сколам, истиранию. Клеить плитку лучше там, где отсутствуют повышенные механические воздействия.

Сатинированная

Для производства сатинированной плитки применяют минеральные соли, воск. Подобные изделия блестят, однако несколькие.
