Обладают ли изделия из PEX недостатками
Сшитый пластик имеет недостатки, которые производитель устраняет на стадии производства, основные из них:
- Высокая кислородопроницаемость. Правилами технической эксплуатации нормируется содержание в воде, циркулирующей в сетях отопления, кислорода. Его наличие в жидкости приводит к окислению металлических изделий в результате взаимодействия, из-за чего образуются оксиды металлов (ржавчина), приводящие к ускоренному разрушению металлических частей. Поэтому при производстве PEX покрывают диффузионным слоем из синтетических компонентов, препятствующих поступлению кислорода в воду.
- PEX боится воздействия ультрафиолетового излучения. Для защиты его окрашивают на стадии изготовления и эксплуатируют внутри помещений.
- Для монтажа трубопровода требуется приобретение соединительных фитингов и специализированного инструмента, что с экономической точки зрения довольно накладно, как и стоимость 1 погонного метра труб, составляющая около 0,7 у.е.
Что необходимо для сварки полипропиленовых труб
Главное, что нужно купить или арендовать – это сварочный аппарат (паяльник) для полипропиленовых изделий. Вероятно, у вас есть знакомый, который одолжит вам его временно. Для владельцев же загородных домов, хозяйственных построек и бань, где будет водопровод, он просто необходим. Так как можно не только проложить любой полипропиленовый водопровод, но и, если нужно, отремонтировать его. Помимо этого нужно иметь:
- Тефлоновые насадки для паяльника диаметром 16, 20, 25, 32, 40 миллиметров. Выбор насадок для пайки зависит от особенностей систем водоснабжения или отопления. При помощи них делается одновременное расплавление элементов соединяемых частей, которые после соединяются друг с другом.
- Угольник, линейка, рулетка.
- Средство для обезжиривания соединительных частей.
- Нож.
- Карандаш.
- Ветошь.
- Напильник.
Арматура и фитинги для пайки
С выбором необходимых фитингов проблем не должно появиться. В продаже есть все, что требуется для укладки любого водопровода: тройники, косые и прямые уголки, переходники, крестовины, муфты, компенсаторы различных конструкций и диаметров.
Помимо этого, в ассортименте есть фитинги с хромированными залитыми металлическими вкладышами. Это позволяет с легкостью подключить любую сантехнику или подключиться к медному или стальному водопроводу, без помощи специалистов.
Пайка, монтаж и соединение труб из полипропилена
С учетом диаметра и способа сварки рекомендуется использовать такие типы соединения:
- Стыковые — для трубопровода диаметром больше 63 миллиметров.
- Раструбные (муфтовые) – для трубопровода диаметром меньше 63 миллиметров.
При устройстве трубопровода в частном доме или бане раструбная сварка — это основной вид пайки, потому как трубы сечением больше 50 миллиметров нет смысла ставить. Для магистральных линий подходит сечение 40 или 50 миллиметров, а для отводного водопровода 16–32 миллиметра.
Варианты соединения полипропиленовых труб
Пайка седел – это вид стыковой пайки, когда к цилиндрической поверхности трубы вваривается под прямым углом специальное седло с раструбом. После выдержки спаянного узла через седло делается отверстие в трубе. После к седлу вваривается вторая труба. Так, получается сообщающаяся Т-образная конструкция.
Стыковая пайка используется, если необходимо спаять встык трубы диаметром больше 50 миллиметров с толщиной стенок больше 4 миллиметров. В частном строительстве данный вид сварки почти не применяется.
Раструбная сварка труб сечением не больше 40 миллиметров делается с помощью паяльника с необходимыми насадками. Сварка изделий с сечением больше 40 миллиметров требует использование специального аппарата с центрирующими насадками.

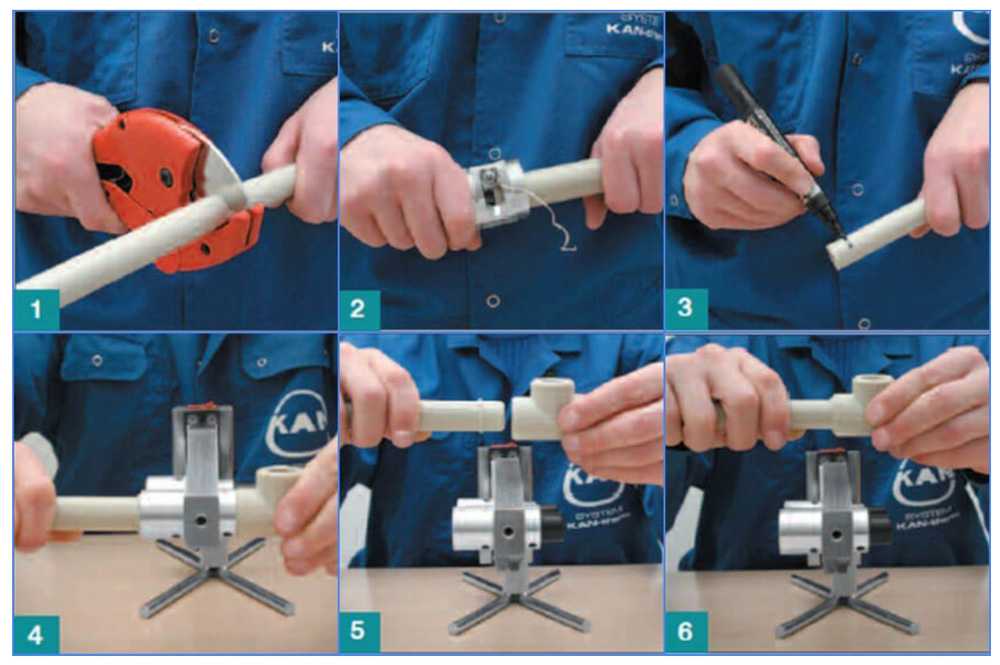

Подготовка паяльника, фитингов и труб к работе
Перед пайкой все посадочные участки арматуры обязаны быть очищены от грязи и обезжирены. Нужно проверить, чтобы в деталях не было брака: разностенности, овальности, трещин и так далее.

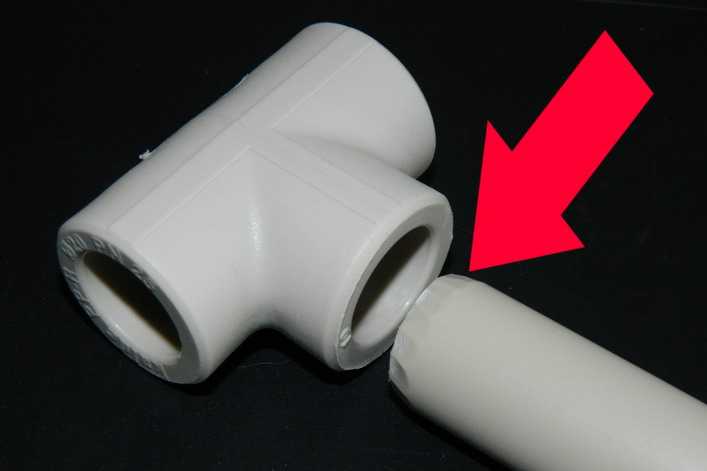

Внешний диаметр трубы обязан быть больше внутреннего сечения раструба фитинга. Если в холодном положении можно соединить стыковочный узел, то это обозначает, что или фитинг с браком, или труба меньше нужного диаметра.

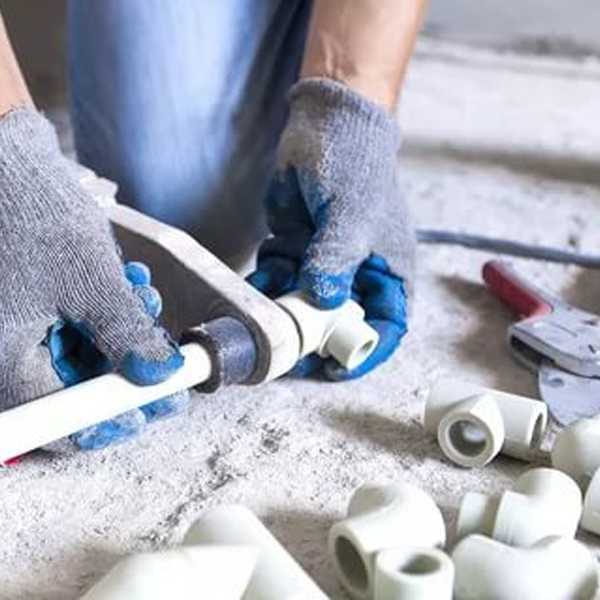

Обрезать труборезом (ножницами) трубу в требуемый размер таким образом, чтобы плоскость среза находилась перпендикулярно оси.
Если находится слой армирования, то шейвером зачистить трубу, чтобы его полностью удалить. Последующие работы происходят так же, как и для обычной трубы.
Ножом или ножовкой проделать небольшую фаску по внешнему диаметру, чтобы труба при углублении в раструб не сделала задиров. Если образовались заусенцы на внутренней части трубы, то их нужно тоже убрать ножом, чтобы не мешали циркуляции воды.

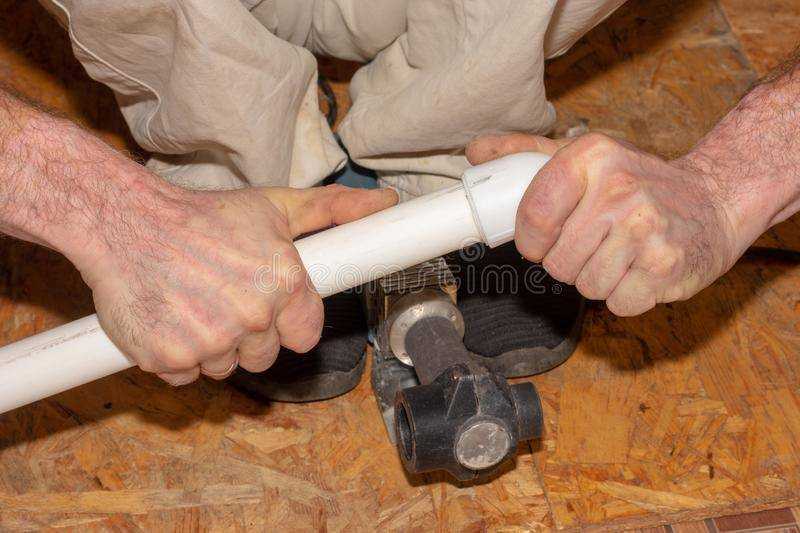

Паяльник надежно крепится в удобном месте для работы, после на него одеваются необходимые тефлоновые насадки, которые крепятся при помощи винтов. Лишь после этого сварочный аппарат можно включать в сеть. Через 7–15 минут, когда индикатор покажет готовность к сварке, нужно аккуратно почистить ветошью рабочие плоскости насадок.
Для пайки деталей в труднодоступных участках водопровода, к примеру, сверху помещения, нужно продумать то, куда положить паяльник после прогрева стыковочных элементов, потому как две руки будут заняты их креплением.
Зачем нужна зачистка
Внешний армирующий слой
В случае, если алюминиевая фольга представляет собой внешнюю оболочку полипропиленовой водопроводной трубы, все ясно. Сам принцип соединения трубы с фитингом подразумевает, что не только внутренняя поверхность фитинга, но и труба снаружи должны быть расплавлены; расплав полипропилена сварится с алюминием исключительно плохо. Никак, чтобы не соврать.
Трубы с внешним армирующим слоем из алюминия
Внутреннее армирование
А если слой алюминия находится внутри трубы? Он ведь не будет контактировать с местом сварки.
В этом случае удаление алюминия нужно для того, чтобы алюминий не контактировал и с водой. В противном случае при хоть какой-то разнице потенциалов внутри системы отопления начинаются электрохимические процессы, приводящие к постепенному разрушению армирующей пленки.
Следствие этого — расслоение трубы и снижение прочности соединения в целом.
Здесь алюминиевая фольга расположилась между слоями полипропилена
Стекловолокно
И только здесь все просто: при армировании стекловолокном зачистка для труб полипропиленовых не нужна. Сетка расположена внутри трубы; с внутренней поверхностью фитинга она не контактирует; воды не боится.
Можно варить без зачистки
Монтаж стального трубопровода
Металлический трубопровод весит больше, чем полимерный аналог, поэтому здесь применяются скобы, кронштейны и хомуты с резиновыми уплотнителями. Чаще применяются последние, так как они разбираются многократно. Это удобно, когда собирается временная коммуникация, требуется произвести замену или перенос каналов.
Монтаж стального водопровода Источник inex.su
Во время проведения монтажных работ выполняются следующие правила:
- для вертикальных и наклонных линий применяется большее количество креплений;
- для фиксации труб меньшего диаметра соблюдается более редкий шаг между крепежами;
- на горизонтальной части изгиба устанавливается хомут для поглощения вибраций от вертикальной магистрали;
- на стояке фиксатор монтируется по центру при условии, если его длина превышает 3 метра;
- на трубопроводе, который проведен к отопительному оборудованию, фиксация выполняется с шагом в 1,5 м.
В таблице предоставлено максимальное расстояние между крепежными изделиями на горизонтальной магистрали из стальных труб в зависимости от способа крепления.
| Сечение (в мм) | Плавающий (в см) | Жесткий (в см) |
| 15 | 250 | 150 |
| 20 | 300 | 200 |
| 25 | 350 | 200 |
| 32 | 400 | 250 |
| 40 | 450 | 300 |
| 50 | 500 | 300 |
| 70,8 | 600 | 400 |
| 100 | 600 | 450 |
| 125 | 700 | 500 |
| 150 | 800 | 600 |
Выбор крепежных изделий выполняется с учетом нагрузки, которая оказывается на несущую часть изделий – дюбель, анкер, шпилька
Также важно рассматривать материал основания: дерево, пористые или монолитные стены с высокой плотностью. Так, для первых используется усиленный и более мощный крепеж, расстояние между ними сокращается
Зачистка наружной поверхности и торцов

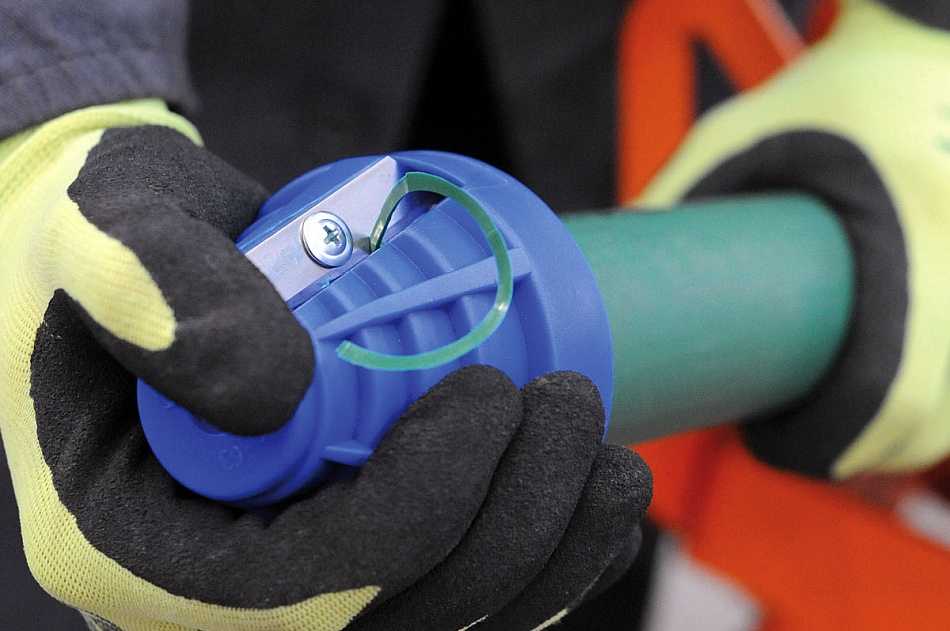

Зачистка требуется полипропиленовым трубам с алюминиевой армирующей плёнкой, которая может быть расположена между полипропиленовыми слоями в стенках изделия либо снаружи. В зависимости от этого, может потребоваться инструмент для наружной зачистки таких труб либо торцеватель (подробнее: «Нужна ли зачистка для полипропиленовых труб и как её сделать при необходимости»).
Заменить эти приспособления домашним оборудованием не получится, однако любой из этих инструментов для полипропиленовых труб легко найти в продаже. Цена их является очень дешёвой, поскольку в составе отсутствует сложная механика либо существенное количество дорогих сортов стали.
Труборезы
При разрезе металлопластиковых труб большого объема не обойтись без трубореза. Используя этот инструмент можно обеспечить полноценное функционирование любого жилого дома. Данные инструменты для монтажа бывают ручные и электрические. Сравнивая эти два варианта, нужно заметить, что стоимость первых устройств ниже, а уровень функциональности и простоты использования выше. Ручные механизмы очень удобно применять для работы в ограниченном пространстве и труднодоступных зонах.
Также уместно выполнять монтаж в помещениях, где отсутствует электрическая сеть. Естественно, что электрическое устройство в такой ситуации работать не сможет, а вот ручной инструмент в таких условиях справиться.
В строительных магазинах можно приобрести различные труборезы для монтажа МП магистрали. Вся информация о товаре предоставлена в удобных каталогах. Просмотрев их, можно сравнить технические возможности различных моделей и узнать их стоимость.
Лидерство в изготовлении этой продукции удерживают уже названные раннее и «Rothenberger». Так же большое количество товаров данной линейки принадлежат китайским фирмам. Цена и качество у этих товаров существенно ниже.

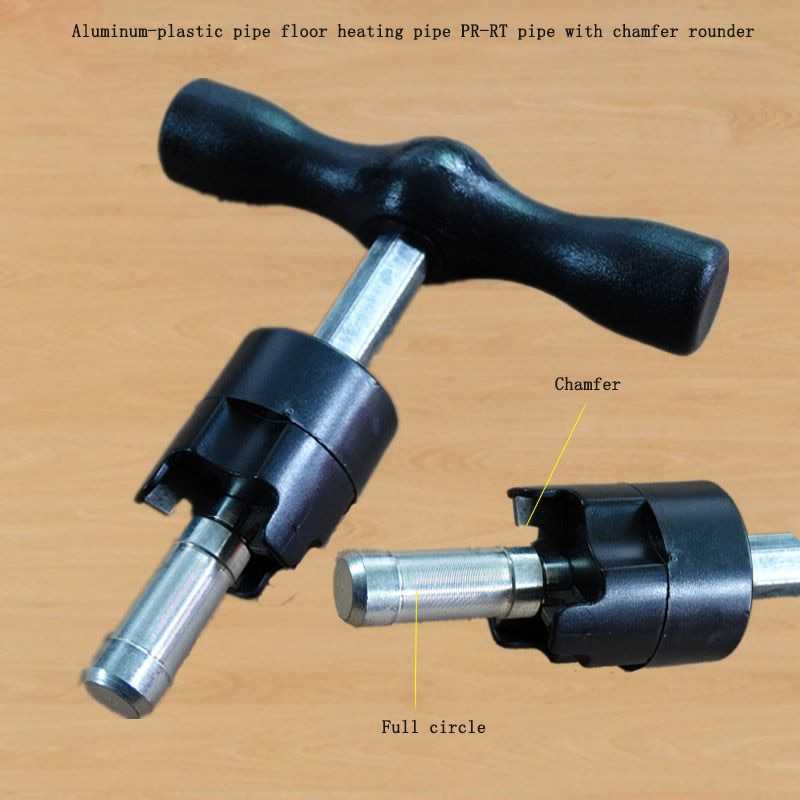

Калибратор
Во время разрезов сечение трубопрокатного сортамента может измениться. Придать ему прежнюю форму можно посредством такого инструмента, как калибратор. Он не только помогает вернуть срезу круглую форму, но и удаляет фаску внутри. Этот инструмент вводят в трубу и проворачивают пару раз.
Данная обработка сортамента необходима при его подготовке к соединению. После двухсот проведенных операций, на устройстве нужно подтачивать ножи, для этого применяют надфиль, или обычную шкурку.
Лучшими товарами этой линейки для монтажа называют изделия итальянских изготовителей.

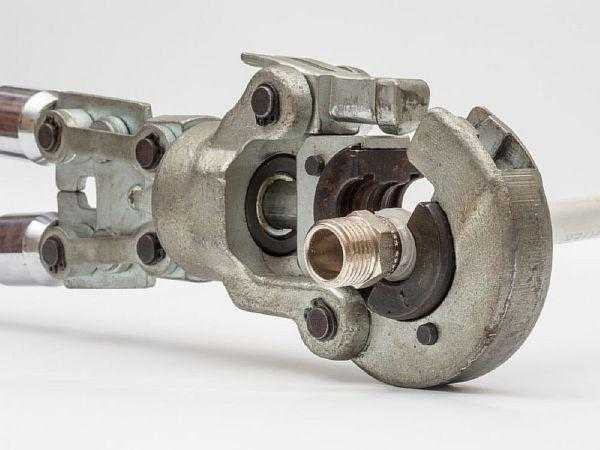

Клещи для обжима
Обжимные клещи применяют для состыковки мест магистрали с установкой пресс-фитингов. Качественно произвести такой монтаж можно только посредством данного инструмента. В итоге получается долговечный и надежный стык, который не потребует обременительного дальнейшего обслуживания, потому, что такие узлы не подлежат разборке.
Клещи бывают различных типов:
- Ручные.
- Гидравлические.
- Электромеханические.
Для бытовых нужд подходят ручные устройства.
Трубогибы
При монтаже магистралей металлопластиковые трубопрокатные материалы приходится сгибать. Это на первый взгляд не трудная работа. Но, если ее выполнить неправильно, то внутренняя алюминиевая трубка может повредиться.
Специалисты для такой работы рекомендуют трубогибы. Без них не обойтись, когда приходится постоянно сгибать трубные изделия под различными углами. Причем загибы получаются безупречно ровными и выполняются без больших физических усилий.
Трубогибы дают возможность работать с разными видами сортамента и являются самыми безопасными устройствами для монтажа. Кроме этого нужно отметить простоту использования устройств. Все, что нужно – это поставить нужный угол загиба, вставить в аппарат заготовку и свести рукоятки.
К единственному недостатку трубогибов для металлопластиковых труб относят тот факт, что когда в быту они применяются не часто, и тогда их лучше взять в аренду. А покупать их стоит в тех случаях, когда сгибание труб приходится выполнять постоянно.
Лучшими товарами этого класса для металлопластикового сортамента являются изделия от немецких изготовителей. Также неплохим качеством работы отличается отечественная продукция.
Сфера применения различного инструмента
Полипропиленовые трубные изделия находят широкое применение во многих сферах, но наибольшую востребованность и значение они имеют при монтаже водопроводных линий. Популярность полипропиленовых труб связана в первую очередь с тем, что они отличаются лёгкостью и удобством в работе, отличными технологическими характеристиками, долговечностью и дешевизной. В то же время, зачастую профессиональный монтаж водопроводов обходится значительно дороже, чем расходы на материалы.
Избежать подобных затрат можно, если взяться за эту работу собственными силами. Дело это несложное: обладая минимальными навыками и ознакомившись с инструкцией по сборке, осуществить его может едва ли не каждый. Всё, что потребуется для этого: немного желания и старания, наличие необходимых материалов и, конечно же, инструменты для монтажа полипропиленовых труб.
В работе с трубами из полипропилена требуется производить различные действия, поэтому и инструменты, с которыми приходится работать, тоже разные.
Торцеватель – что это?
Выше было упомянуто несколько слов о торцевателе и о том, для чего нужно торцевать трубы. Стоит внимательнее остановиться на данном инструменте и разобраться в его устройстве. Довольно часто можно услышать другое название торцевателя – зачистной инструмент для зачистки среднего слоя. Это название полностью оправдано специализацией инструмента, с помощью которого легко произвести очистку внутреннего армирования трубы.
Устройство торцевателя для полипропиленовых труб позволяет в два счета произвести очистку трубы от фольги на глубину, требуемую для соединения ее с фитингом. Внутри инструмента расположены стальные ножи, которые при повороте инструмента аккуратно срезают фольгу до необходимого уровня.
Стоит отметить, что современные торцеватели оснащены системой регулируемых ножей. Благодаря этому, появилась возможность разового приобретения инструмента, который подойдет для работы с трубами разных производителей. С помощью регулятора можно быстро подгонять ножи к любому уровню размещения фольги. Помимо этого, в продаже имеются торцеватели, с обеих сторон которых имеются полости, предназначенные для труб различных диаметров. Такой подход также позволяет избежать траты средств на покупку дополнительного инструмента.
Соединение зачищенных труб

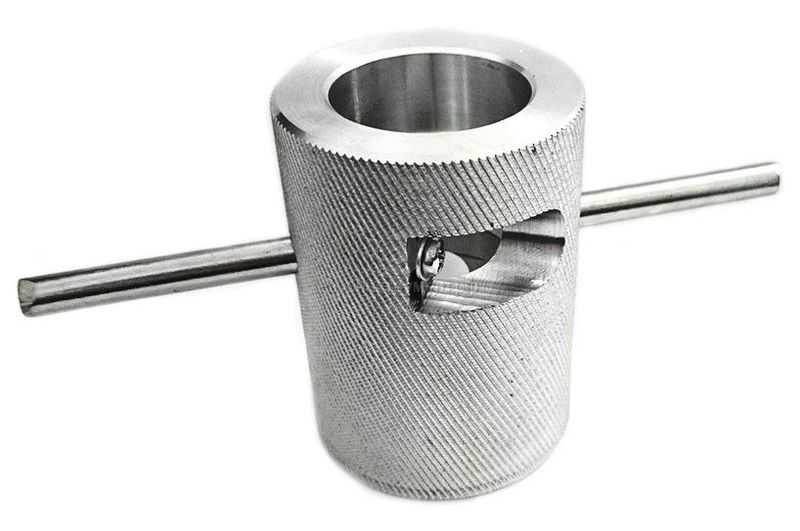

При проведении постоянных зачистных работ рекомендуется приобретать насадку для дрели в виде торцевателя. В таком случае человеку не понадобится производить очистку трубы ручным способом. Дрель позволяет обрабатывать большое количество труб за короткий промежуток времени без применения физической силы.
Стоит сказать, что автоматическая очистка целесообразна исключительно при больших и регулярных объемах работы. Разовое проведение торцевания следует производить ручным образом
Важно помнить, что полипропилен – мягкий материал, и малейшее отклонение повредит трубу. Ручное же торцевание неспособно нанести вред изделию
Как соединить трубы ПНД: виды соединений (фитинги, муфты, сварка) и их особенности
Актуальность вопроса о том, как правильно выполнять соединение труб ПНД, объясняется тем, что такие изделия, изготовленные из полиэтилена низкого давления, активно используются в современном строительстве, а также для ремонтных работ. Монтаж таких труб, которые могут быть использованы для транспортировки различных сред, может осуществить даже тот, кто никогда ранее не сталкивался с необходимостью выполнения подобной процедуры.
Устройство летнего поливочного водопровода из труб ПНД
Сферы применения труб из полиэтилена низкого давления
Благодаря своим уникальным характеристикам трубы, изготовленные из ПНД, нашли широкое применение не только в капитальном строительстве, но и в бытовых условиях. Наиболее распространенными сферами применения таких труб являются:
- монтаж трубопроводов, используемых для водоснабжения строительных сооружений различного назначения;
- обустройство канализационных систем;
- защита электрических кабельных систем;
- формирование гидроизоляционного слоя для элементов теплотрасс;
- защита кабелей связи при их прокладке в открытом грунте;
- обеспечение нормального функционирования артезианских скважин;
- формирование бетонных конструкций при возведении монолитных строительных сооружений;
- монтаж систем орошения для тепличных сооружений.
Трубы ПНД имеют цветную маркировку в зависимости от назначения
Высокая популярность таких изделий обусловлена еще и тем, что соединение труб ПНД может выполняться по различным технологиям, каждая из которых обеспечивает его надежность и герметичность.
Способы соединения
Как соединить трубы ПНД? Для начала следует изучить особенности этой технологической операции. На сегодняшний день разработано много способов, позволяющих выполнять надежное соединение труб из данного материала. Все соединения, получаемые при помощи таких способов, можно разделить на два типа:
- неразъемные (создаваемые сваркой);
- разъемные (формируемые с использованием специальных соединительных деталей – фитингов).
Отвод ПНД-трубы с помощью резьбового тройника
Чаще всего при применении труб, изготовленных из ПНД, используются разъемные соединения. Это объясняется следующими преимуществами соединений данного типа.
- Нет необходимости в приобретении специального сварочного оборудования или привлечении специалистов, услуги которых стоят недешево.
- Соединения данного типа можно выполнять даже в тех местах, где использование сварки не представляется возможным. В частности, металлические фитинги применяются в тех случаях, когда соединение труб, изготовленных из ПНД, необходимо выполнить под водой.
- Соединения труб, изготовленных из ПНД, выполняются очень оперативно, что нисколько не влияет на их надежность.
Разновидности фитингов для соединения труб ПНД
Ножницы
Они отличаются простой конструкцией. Главный инструмент в ней — это нож в форме клина, который выполнен из закаленной стали. Другой важный элемент конструкции это фиксатор. Он не позволяет инструменту раскрываться бесконтрольно
Очень острым ножом можно нанести серьезные травмы, поэтому данная мера предосторожности является важной
На этих приспособлениях очень удобные рукоятки, они дают возможность крепко держать ножницы и производить точную резку.
Данные инструменты лучше всего подходят для использования в домашнем быту. Сегмент современного рынка предоставляет широкий выбор товаров этой линейки. Но, самую высокую популярность завоевали такие компании:
- Rothenberger;
- Reed;
- General.
Смотреть видео: ножницы для резки металлопластиковых труб
Хорошие ножницы для резки ППР и REHAU труб
Соединение PEX с помощью пресс-фитингов
Стыковка пластиковых труб пресс-фитингами аналогична производству данных операций с изделиями из металлопласта и выполняется в следующей последовательности:
- Обрезают трубные концы ножницами-секаторами и снимают внутреннюю фаску разверткой.
- В стандартные пресс-клещи вставляют насадку нужного размера, наиболее распространенные наружные диаметры — 16, 20, 25 и 32 мм.
- Разводят рукоятки инструмента на 180 градусов и открывают его головку, после чего в ее пазы вставляют две половинки пресс-насадок, их закрепляют кнопочным фиксатором.
- Одевают пресс-фитинг поверх трубы до упора (его расположение и точность установки можно посмотреть в контрольном окошке).
- Раздвигают рукоятки инструмента на 180 градусов, открывают замок, вставляют пресс-фитинг и сдвигают рукоятки, для чего прилагают определенные усилия.
- После совмещения ручек прибора обжимку пресс-фитинга в системах с опрессовкой можно считать завершенной.
Рис. 7 Фрагменты видео установки пресс-фитингов
Следует отметить, что данная методика рассчитана на жесткие трубопроводы, так как пресс-фитинг помещается и обжимается снаружи трубной поверхности, поэтому ее использование для монтажа эластичных PEX практически не применяется.
Подключение к вентилям, фильтрам и смесителям
От резьбовых соединений не уйти и владельцам полипропиленового водопровода. Как минимум при крепеже смесителей понадобится разводной, газовый или несколько рожковых ключей.
Мы всегда возвращаемся к основам
Накидные гайки обеспечивают герметичность специальными резиновыми прокладками; для смесителя же в ванной при монтаже на стену понадобится подмотка соединения. Лучше всего использовать обычный лен с добавкой любой быстросохнущей краски или олифы.
То же самое касается и соединения первого фитинга водопровода с вентилем или фильтром.
Вот, в принципе, и весь перечень инструментов. Как видите, ничего экзотического или запредельно дорогого он не содержит; большая часть инструментов найдется в каждом доме, где руки хозяина растут из адекватного места.
Удачи в ремонте!
Капельный полив своими руками – составление плана
Данная система состоит из нескольких элементов, ознакомимся с особенностями каждого из них.
- Емкость для воды. С одной стороны подключается к трубам капельного полива, с другой – к водопроводу, из которого пополняется. Необходима для хранения воды и ее прогревания под солнечным светом до температуры, близкой к таковой у воздуха. Наличие емкости обязательно, так как при подключении магистралей капельного полива напрямую к водопроводу влага, поступающая к растениям, не успеет прогреться и будет слишком холодной. Как результат – сельскохозяйственные культуры будут испытывать «стресс», что скажется на их состоянии и на урожайности.
Бак для воды
Шаровой кран – при его открытии вода из емкости поступает в магистраль системы, процесс капельного полива начинается.
Резьба шарового крана может быть внутренней и наружной
Фильтр – необходим для очистки воды от примесей и мелких частичек грязи. Если пренебречь его установкой, то со временем система капельного полива засорится и выйдет из строя.
Узел для подключения капельных линий: кран, фильтр и редуктор давления воды
Емкость с удобрениями – растениям с капельной системой полива потребуется большое количество питательных веществ.
Магистральный трубопровод – основная линия всей системы, доставляет воду к ответвлениям. С другого конца от емкости оснащается либо заглушкой, либо краном, используемым для промывки системы или слива из нее воды.
Отводы доставляют воду непосредственно к грядкам. В качестве отводов могут использоваться либо капельные ленты, либо полипропиленовые трубы малого диаметра со смонтированными по всей длине капельницами. Соединяются с магистралью с помощью фитингов-тройников.
Отводы в системе капельного полива Если система капельного полива является автоматизированной, то она дополнительно оснащается контроллером, набором датчиков влажности, температуры и уровня освещенности, а также электромагнитными клапанами, заменяющими собой обычные шаровые краны. Простая схема капельного полива на участке
Шаг 1. Определите площадь участка, для которого необходимо обустроить капельный полив. Произведите замеры, вычислите число и длину грядок, расстояние между ними, а также количество растений на каждой из них.
Область смачивания при капельном поливе на разных грунтах
Шаг 2. Высчитайте количество воды, необходимое для полива всех сельскохозяйственных культур на участке. В среднем, на один квадратный метр требуется от 15 до 30 литров воды в сутки. Более точные значения вычислите с помощью таблицы, приведенной ниже.
Таблица №1. Суточная потребность некоторых сельскохозяйственных культур в воде.
| Тип сельскохозяйственной культуры | Расход воды, л/сутки |
| Помидоры, один куст | 1,5 |
| Огурцы, один куст | 2 |
| Картофель, один куст | 2,5 |
Шаг 3. Исходя из полученной на предыдущем этапе цифры, определите объем емкости для воды и сечение магистрального трубопровода. В таблице ниже даны значения максимально возможного расхода жидкости в зависимости от диаметра трубы. Объем бака и сечение основной магистрали выбирайте с небольшим запасом по характеристикам. Этот небольшой резерв может понадобиться в случае увеличения расхода воды на полив.
Таблица. Зависимость максимального расхода воды от диаметра трубопровода.
| Диаметр трубы, мм | Расход воды, л/час |
| 16 | 600 |
| 20 | 900 |
| 25 | 1800 |
| 32 | 3000 |
| 40 | 4800 |
| 50 | 7200 |
Шаг 4. Определите число и длину отводов, подключаемых к общей магистрали. Если в качестве непосредственного средства доставки влаги к растениям применяется лента для капельного полива, то исходите из правила: одна грядка – один отвод с лентой. А при использовании полипропиленовых труб и капельниц с одного отвода можно обеспечить полив сразу двух грядок.
Схема системы капельного полива
Шаг 5. Определите расстояние между капельницами, подключаемыми на отводах из полипропиленовых труб. Одна капельница может «запитать» два растения на одной грядке (или четыре при расположении отвода между соседними грядками) при наличии соответствующего переходника.
Шаг 6. Возьмите двойной тетрадный лист в клетку или чертежную бумагу-миллиметровку и нарисуйте эскиз будущей системы капельного полива. Перенесите на него расположение бака с водой, емкости с удобрениями, крана, фильтра, магистральной трубы, фитингов-тройников и отводов.
На схеме должно быть указано размещение трубопровода, капельных шлангов и отдельных капельниц, а также запорной арматуры Пример расчета капельного полива на 1200 м2
Шаг 7. Подсчитайте количество материалов, необходимых для обустройства системы полива. Созданные на предыдущих этапах проектирования выкладки и эскиз помогут вам в этом.
