Не работает теплый пол. можно ли найти причину поломки самому?

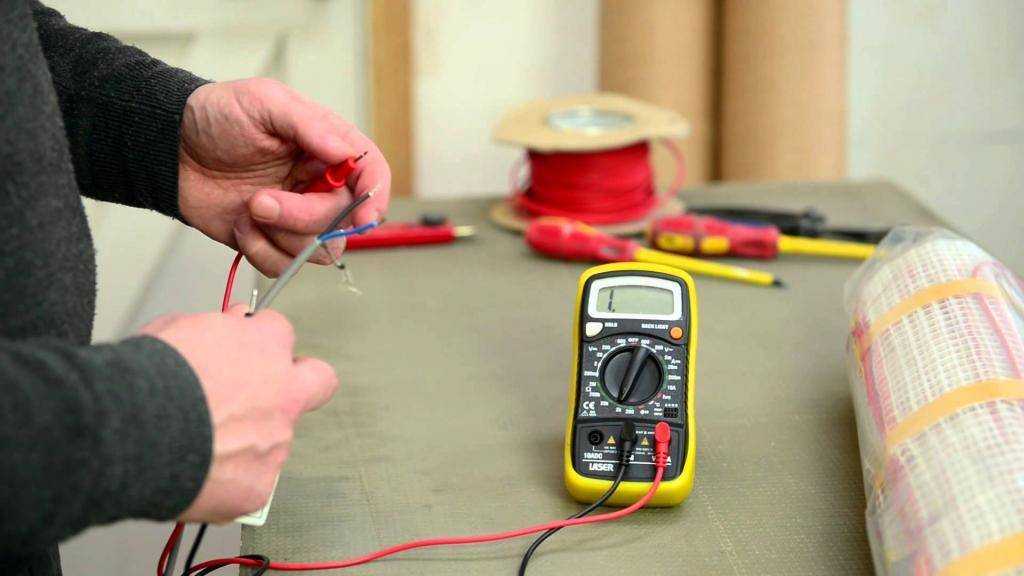

Измерение сопротивления мультиметром

При отсутствии нарушений показания мультиметра должны равняться единице

Когда в качестве напольного покрытия выбрана керамическая плитка, пока полностью не высохнут стяжка и плиточный клей, греющий кабель системы включать в сеть запрещено. Чтобы убедиться в работоспособности устройства, необходимо воспользоваться специальным прибором – проверить теплый пол мультиметром:

1. На устройстве выставляют режим измерения сопротивления, устанавливают предел в 2000 Ом. Удостоверяются, что настроили мультиметр правильно. Для этого нужно закоротить его щупы – на экране должен показаться ноль.
2. Находят греющий кабель и измеряют сопротивление между его жилами. Получилось значение 409 Ом.
3. Сравнивают полученный результат с указанными в паспорте устройства данными. Следует учитывать, что сопротивление теплого пола может зависеть от температуры окружающей среды и длины кабеля. Допустимой погрешностью считается разница в измерениях 10-15%. В данном случае в руководстве пользователя указано сопротивление 360 Ом. Разница между измерением и прописанным в документе значением составила 14%, что считается допустимым.
4. Измеряют сопротивление изоляционного материала. Переводят мультиметр в режим 2000 кОм, и прозванивают каждую жилу кабеля. Показания прибора должны стремиться к единице, что подтверждает отсутствие нарушений целостности оплетки нагревательного элемента.

Не пропустите: Как топить печь углем в своем доме правильно? Пробную проверку желательно проводить на всех этапах работы с теплым полом. При покупке в магазине совместно с продавцом-консультантом, далее после монтажа системы, заливки стяжки и укладки керамической плитки.

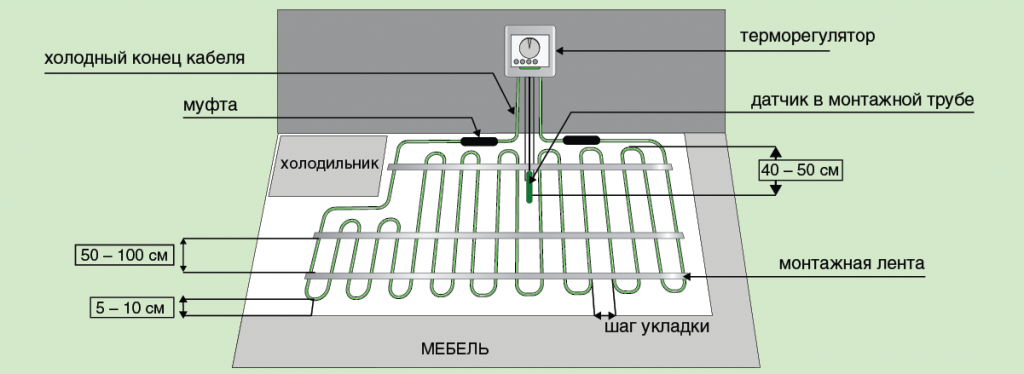

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Если показания одинаковые

Если показания для обоих проводов одинаковы и находятся в пределах 10% от общей длины провода (обратитесь к техническим характеристикам изделия или руководству), возможно, все в порядке. Однако это может также означать, что разрыв находится на дальнем конце провода. Наиболее распространенным неисправностью в этом случае является повреждение оконечного соединения (на конце провода).

Если полученные показания одинаковые, но значение расстояния меньше заводской длины провода.

Это может указывать на полный обрыв греющего кабеля в теплом полу.

Пример 1. Например, в мате NADWM-120-350 площадью 25 квадратных футов (2,32 м. кв.) длина кабеля составляет 100 футов (30,5 метра), а самого мата 15 футов (4,5 метра). Если показания рефлектометра меньше 30,5 метров, возможно, имеется полный разрыв провода.

Пример 2. Если используются маты другими габаритами, длину кабеля в 1 квадратном метре можно уточнить у их производителя, или высчитать самостоятельно. К примеру, наиболее распространенными являются маты шириной 50 см и шагом провода 8-10 см.

Простыми пересчетами можно приблизительно определить длину кабеля в мате длиной 2м (площадь 1 м кв.)  L каб = 10,5 м. Для точного определения местонахождения нагревательного кабеля, можно воспользоваться тестовым набором 701K-G:

1. Подключить красный вывод к одному (или одновременно двум) жилам греющего кабеля
2. Подключить черный вывод к металлической оболочке греющего кабеля
3. Переключить генератор в режим Tone (в этом режиме генератор подает в кабель сигнал)
4. При помощи индуктивного щупа, определяем местонахождение кабеля по максимальному значению принимаемого сигнала. Во избежание ошибок, следует уменьшить чувствительность прибора до минимального уровня, при котором будет слышен сигнал.

Если показания рефлектометра меньше фактической длины кабеля, возможно, имеется полный разрыв провода.

Замер сопротивления

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

Шаг 3. После это мультиметр включается на режим измерения.

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

Одной из многих систем отопления производственных помещений, дома или квартиры является теплый электрический пол. Это встроенная конструкция, нагревательным элементом которой служит токопроводящий кабель. Проверка его работоспособности осуществляется тестером после выполнения работ по устройству стяжки

Но перед этим важно правильно собрать и настроить систему теплого пола. Наши рекомендации по монтажу и диагностике такого вида отопления вы найдете в данной статье

В работе электрический пол представляет из себя большую панель, излучающую тепло по объему всего помещения. Это создает мягкий и комфортный обогрев, температуру которого можно изменять посредством терморегулятора, установленного на стене.

Нагревательный элемент теплого пола – это электрический проводник с большим сопротивлением, который накаляется при прохождении через него тока. Часто используются системы в виде специальных матов, где нагревательные элементы укладываются на термостойкую сетку и фиксируются лентой, изготовленной из особого материала.

Во избежание отказов в работе теплого пола, перед его монтажом нужно убедиться в надежности электропроводки и ее способности выдерживать дополнительную нагрузку. Рациональное размещение элементов электрического пола не предполагает их присутствия на участках квартиры под расставленной мебелью.

Нагревательный кабель укладывают на 5 см ниже уровня стяжки, поднимая пол. Это нужно учитывать, чтобы не создавать в помещении лишних ступеней и препятствий открыванию дверей. Нагревательные маты стяжки не требуют и укладываются под плитку через прослойку специального клея.

При укладке кабеля необходимо соблюдать его шаг 11-15 см.Температурный датчик помещается между кабельными жилами теплого пола.

Выбор мощности нагревательного элемента зависит от предполагаемого режима эксплуатации системы отопления. Поэтому заранее нужно определиться, нужен ли вам сильный обогрев или комфортное тепло. Рабочая мощность кабеля составляет 100-160Вт/м2.

Система электрического пола устанавливается только на сухую бетонную подготовку, которая проходит полную полимеризацию в течение месяца.

При проверке тестером параметров нагревательного кабеля пола их величина должна соответствовать стандартным показателям. Это говорит о том, что элемент нагрева установлен правильно и систему можно эксплуатировать в выбранном режиме.

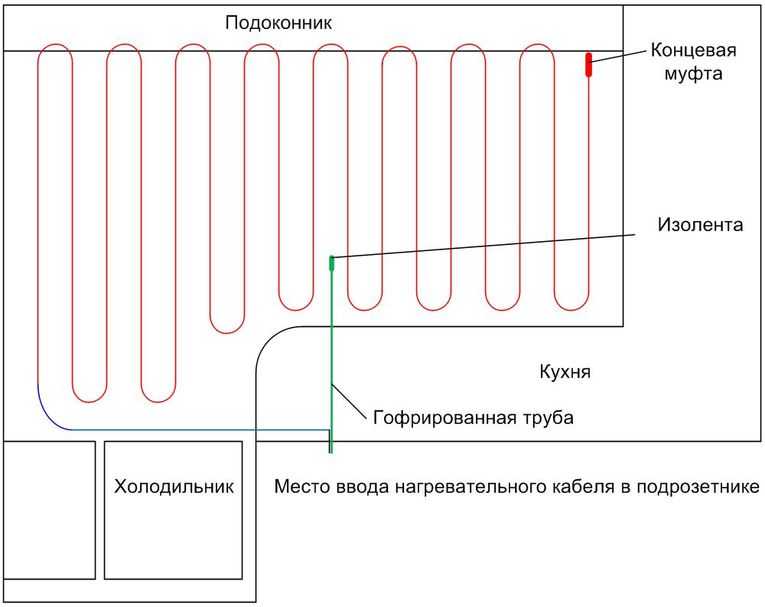

Монтаж системы пола желательно производить с одновременным составлением схемы укладки нагревательного элемента. В ней должны отмечаться стены помещения с привязкой мест расположения соединений кабеля. Схема может понадобиться для быстрого нахождения места повреждения элемента пола или для предотвращения его порчи во время строительных работ.

Вот и все. Надеемся, теперь вы сможете правильно собрать и проверить электрический пол для вашего дома. До встречи!

Неисправность термодатчика

Не спешите вскрывать полы, проверьте для начала работает ли термодатчик

Чтобы не вскрывать стяжку раньше времени, проверьте исправность термодатчика. Его кабель представляет собой двухжильный провод.

Для тестирования надо замерить сопротивление между жилами. Обычно значения сопротивления находятся в пределах 5 — 120 кОм, точное значение указано в техническом паспорте к терморегулятору.

Проверка сопротивления:

• мультиметр переводится в режим омметра,
• задаются параметры,
• измеряется значение сопротивления.

Перед проверкой отключите электропитание

Проверить электрический теплый пол и убедиться в работоспособности самой отопительной системы, можно, подключив питание напрямую к проводам пола. Для этого необходимо:

1. Отключить питание в электрической сети квартиры или дома (отщелкните пробки на электрощитке).
2. Соединить провода питания напрямую со щитком, в обход терморегулятора: контакт № 1 с контактом № 3, а контакт № 2 с контактом № 4.
3. Включить подачу электричества, подождать полчаса, пока нагреется пол.

Нарушение работы электрического теплого пола

Условно электрические теплые полы можно представить в виде масштабного ТЭНа, вмонтированного в напольный «пирог».

Недостаточная температура нагрева пола или его полное отсутствие

Причин тому может быть несколько.

Неверный выбор типа кабеля

Европейские марки рассчитаны на напряжение в 230 В, в то время как в России стандарт составляет 220 В. Поэтому дорогое приобретение не выдает положенной мощности.

Недостаточная термоизоляция

Под греющим кабелем должен быть установлен слой утеплителя толщиной от 5 см и выше. Если в процессе монтажа этот этап был исключен или выбран теплоизолятор с меньшей теплоемкостью, то вырабатываемая электрокабелем тепловая энергия просто рассеивается.

Неправильный монтаж термоиндикации

Если он установлен слишком близко к греющей линии, то неизбежен скорый выход из строя температурного датчика. В этом случае придется аккуратно вскрывать участок, где смонтирован индикатор и заменять его на новый.

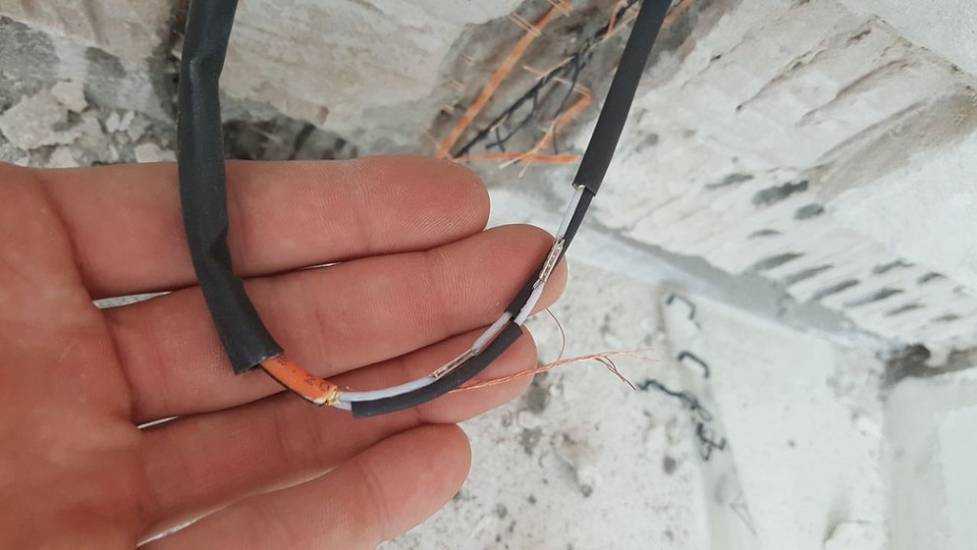

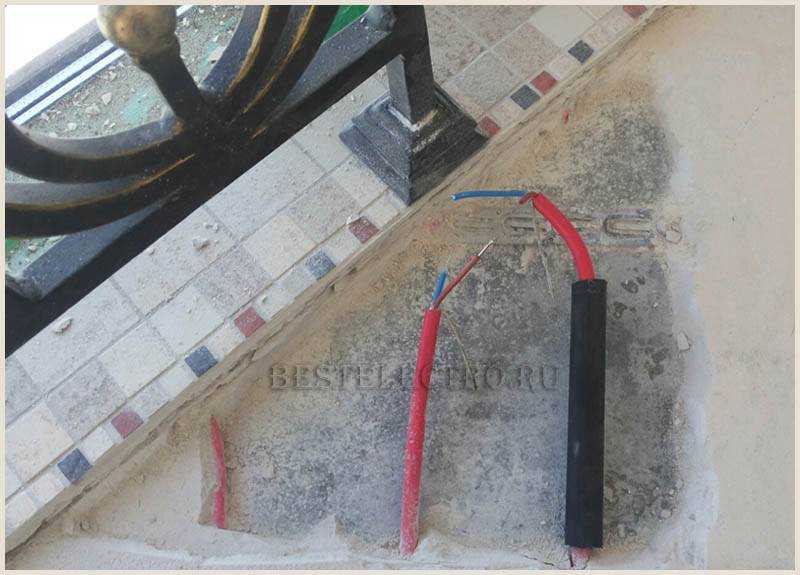

Механическое повреждение кабеля, залитого стяжкой

Возможно только по истечении десятков лет, когда изоляция рассохнется и истончится. Поэтому такая поломка возможна только на этапе заливки цементно-песчаного раствора либо в процессе ремонтных работ.

Термостат нужно отключить и отдельно замерить сопротивление каждого отрезка греющих жил. Величина должна соответствовать показателям паспорта теплого пола ±5-7%. При обнаружении неисправности придется вскрывать напольный пирог и устранять неисправность.

Поломка датчика и/или терморегулятора

Если кабель в порядке, то нужно проверить исправность термостата: плотность монтажа соединительных клемм, наличие напряжения на выводах электропровода, наличие либо отсутствие сопротивления у индикатора. Ремонт производится только заменой.

Нестабильное напряжение в электросети

Мощность пола уменьшается пропорционально напряжению питания.

В этом случае нужно либо выбирать маломощные виды греющей жилы, либо оборудовать систему стабилизаторами.

Неравномерный нагрев пола, неработающие участки

Этот вид неисправностей характерен для пленочных и стержневых инфракрасных систем теплого пола, которые монтируются непосредственно под напольное покрытие.

Встречается почти всегда для контуров, смонтированных под плитку во влажных помещениях. Дело в том, что вода, так или иначе, просачивается сквозь клеевой раствор и выводит из строя участок обогрева. В этом случае нужно либо дождаться, пока само просохнет, на что уйдет не менее месяца, либо вскрывать напольное покрытие и заменять неработающий участок на новый. Это довольно трудоемкий ремонт электрического теплого пола, но иных способов устранения недостатков просто нет.

Исправление поломок в системах «теплые полы» лучше доверить профессионалам, так как они имеют нужный комплект оборудования, чтобы быстро выявить область повреждений и могут предложить наиболее рациональные варианты решения проблемы.

Ремонт теплого пола при неисправности терморегулятора

Терморегулятор теплого пола

Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.

Терморегулятор.

Что такое терморегулятор и как он работает читайте здесьНеисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.

Для диагностики терморегулятора, его нужно демонтировать.

Демонтаж терморегулятора теплого пола

ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки

Возможные неисправности терморегулятора и как как с ними бороться:

Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.

В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.

Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.
Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний

Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.
Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

• неисправность в цепях регулятора температуры;
• неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

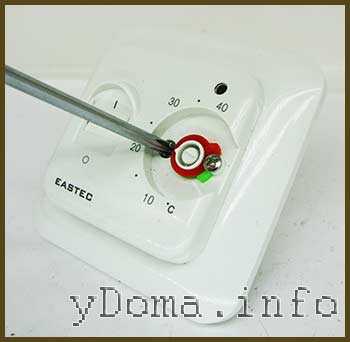

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

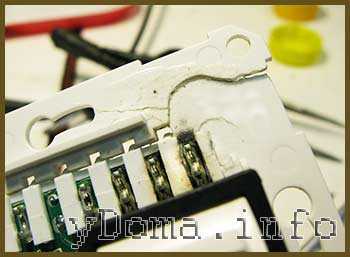

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

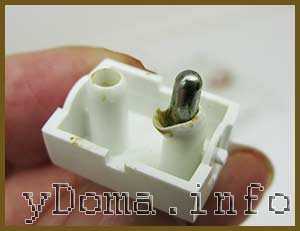

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

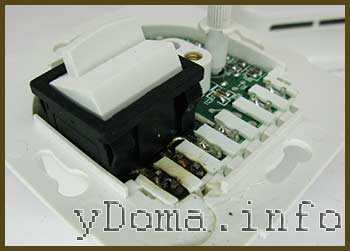

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Как проверить терморегулятор и реле

Терморегулятор является прибором, при помощи которого осуществляется настройка системы отопления и контроль над ее работой. В термостате чаще ломается реле или конденсатор.

Их ремонт обходится дорого, поэтому целесообразнее просто заменить весь прибор. Хотя есть одна причина, почему не греет пол — плохие контакты проводов с клеммами регулятора. Данную поломку легко устранить самостоятельно. Надо просто подтянуть винтовые соединения.

Приступая к тестированию термостата, нужно сначала проверить правильность подключения прибора по схеме. Если все нормально, то  необходимо произвести отсоединение от регулятора нагревательных элементов, и проверить наличие напряжения на контактах.

Для этого, устанавливается минимальная температура и подаётся напряжение 220 Вт. Используя мультиметр, можно измерить напряжение в контактах, оно должно совпадать с тем, что на входе — 220.

После чего, необходимо убедиться в исправности реле. Поэтапная проверка состоит из следующих действий:

1. На термостате выставляется минимальное температурное значение.
2. Подаётся и замеряется напряжение, оно должно равняться 220 Вт.
3. Переводится тумблер в режим Вкл.
4. Выставляется на приборе максимальная температура, при этом должен прозвучать щелчок, то есть переключается реле — если прибор исправен. В этот момент давление на контактах, которое идёт к нагревателю должно быть 220 Вт.
5. Устанавливается ещё раз самая низкая температура, и опять реле должно отключить подачу напряжения.

Не греет теплый пол? Как определить причину.

Смотрите это видео на YouTube

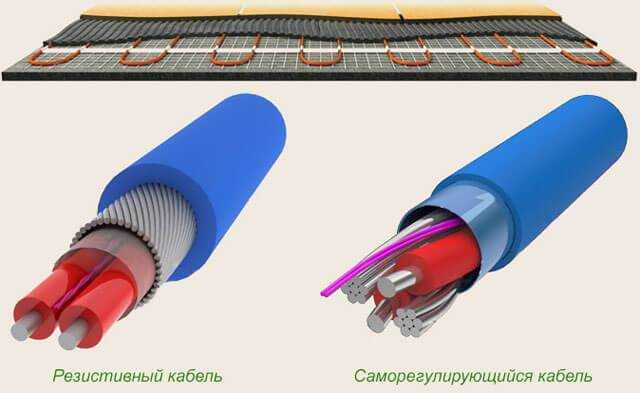

Как выбрать греющий кабель?

Выбор изделия зависит от области применения:

1. Для края кровли и водостоков специалисты советуют покупать резистивный кабель мощностью от 12 до 22 Вт на погонный метр или саморегулирующий с показателями от 20 до 40 Вт. Второй вариант подойдет для маленьких участков и сэкономит электроэнергию. Такой греющий кабель в трубу подходит идеально.
2. Для устранения наледи на ступеньках и площадках , если кабель прокладывается в стяжке, рекомендуемая мощность резистивного провода составляет от 26 до 30 Вт. Если же изделие будет находиться в песке, а не в стяжке, то мощность нужно выбирать не более 20 Вт на погонный метр.
3. Для водопроводов или обогрева емкостей с жидкостями лучше воспользоваться саморегулирующим кабелем, для труб из пластика, имеющим мощность в 10 Вт на погонный метр, а для металлических до 20 Вт.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Варианты поломки

При неравномерности или отсутствии нагрева в электрической системе полового отопления причин поломки не так много.

Не впадайте в панику, если при монтаже были соблюдены все параметры правильной установки, то скорее всего избавиться от неполадки не составит труда.

Самыми простыми причинами отсутствия нагрева являются сбои в настройках или поломка термостата.

№	Возможные причины	Что делать
1	Нет электричества в сети	Убедиться в исправности терморегулятора: лампочка индикатора должна гореть
2	Сбились или изменены настройки	Проверить и восстановить настройки
3	Нет напряжения в сети	Измерить напряжение в сети, отсоединив терморегулятор и подсоединив прибор к клеммам L и N, должно быть значение 220 В.
