Учет нюансов при выборе
Некоторые критерии все же стоит рассмотреть. Первым фактором, а иногда и самым главным, становится цена на провод для теплого пола. Такие города, как Москва или СПБ обладают крупными строительными гипермаркетами.
Наличие огромного выбора сбивает людей с толку, не говоря уже о продавцах-консультантах. Идеальным вариантом станет обращение в фирмы, занимающиеся монтажом. У них есть опыт и знания.
На основе чего можно сделать собственные выводы. Ведь не всегда проверенный производитель дает необходимые результаты.
Резистивный электрический кабель для теплого пола функционирует только с помощью регулятора. Это специальное устройство, отвечающее за выставление конкретной температуры. Такой набор 100% монтируется на средние и выше показатели площади.
То есть, 20 квадратных метров и далее. Саморегулирующийся работает без подобного оборудования. Плюс, он больше подходит для некоторых финишных покрытий с последующим размещением декоративных элементов.
Окончательный выбор все равно происходит после подсчета всех за и против. Человеку нужно определиться с ожиданиями, чтобы в дальнейшем не иметь проблем с реализацией. Иногда вместо обоих кабелей реально использовать маты.
Во всех случаях придется покрывать бетонной стяжкой. Её толщина не должна превосходить 5 см. Этого достаточно для прогрева в короткие сроки.
Монтаж датчика и кабеля
Терморегулятор
Датчик терморегулятора устанавливают на стене на расстоянии от половины до одного метра от пола. Для этого сверлят соответствующее отверстие, предназначенное для коробки установки, к которому от распределительной коробки подводят заземление, фазу и ноль.
После этого в стене потребуется проштробить к полу небольшую канавку, в которой будут располагаться две трубки. Одна, через которую проходят силовые провода, должна иметь длину, равную расстоянию от коробки до поверхности пола. В другой будет находиться проводка датчика, поэтому она должна быть длиннее первой, где-то на один метр. То что трубка будет уложена и по поверхности пола даст возможность совершенно безболезненно в случае необходимости производить замену термодатчика.
После того, как поверхность пола будет подготовлена (выровнена, очищена от мусора) и уложена термоизоляция , приступают непосредственно к укладке провода.
Закрепление
Для фиксации обычно используют два способа: с помощью металлической сетки или монтажной ленты, которые укладывают на слой термоизоляции.
Монтажная лента – это по сути гибкий материал, снабженный специальными креплениями для провода. Можно добиться равномерного распределения тепла, уложив алюминиевую фольгу между монтажной лентой и теплоизоляцией, которая для теплового потока послужит при этом также отражающей поверхностью.
Нагревательный кабель крепят к сетке с помощью специальных пластиковых хомутов.
Этот способ имеет определенные преимущества: металлическая сетка для цементно-песчаной стяжки одновременно выступает в качестве дополнительного армирующего элемента, не давая нагревательному кабелю «утонуть» в теплоизоляции.
Разметка. Следующим шагом будет нанесение разметки, то есть специальной схемы, на которой будут отмечены зона обогрева и места, где расположены мебель, сантехнические приборы, бытовая техника. Часто для подобных целей используют яркую клейкую ленту.
Делается разметка, чтобы правильно и равномерно уложить выбранный комплект и избежать в дальнейшем его механических повреждений.
Укладка кабеля. Прежде всего замеряют электрическое сопротивление. Это необходимо, для определения наличия обрывов. Если оно окажется равным указанному на этикетке, значит обрывов нет, и можно начинать монтаж.
Наиболее удобным вариантом укладки считается «змейка». Монтаж начинают с места подключения силовых проводов к коробке термостата.
Нагревательный кабель раскладывают петлями по поверхности пола, равномерно, обходя при этом трубы и участки, отмеченные на схеме, с учетом следующих значений:
- — расстояние между витками – минимум 6 см;
- — отступ от стен – 20-30 см, минимум 10 см;
- — отступ от отопительных труб и нагревательных приборов – минимум 20 см;
- — радиус изгиба составляет минимум 5-6 его диаметров.
Специальные крепления располагают через каждые 2,5-3 см. Это позволяет легко соблюдать шаг укладки.
Очевидно, что нельзя допускать пересечения линий кабеля между собой, его перекручивания и перегиба.
Силовой и нагревательный соединяют в зоне заливки стяжкой на расстояние 20-30 см от стены, недалеко от места, где силовой кабель подключается к термостату. Место соединения желательно оставлять максимально прямым.
Установка датчика — следующий этап
После работ с кабелем устанавливают датчик температуры теплого электрического пола.
Его вкладывают в пластиковую трубку и протягивают по полу между линиями кабеля от стены на 0,5-1м. Конец трубки необходимо заглушить – так можно будет избежать попадания раствора (можно обычной изолентой).
Тестирование системы. Выполнив требуемые электрические соединения, проверяют систему на возможные повреждения датчика температуры и нагревательных секций. Измеренное сопротивление может иметь отклонение от требуемого максимум на 10%.
Заливка стяжки. Если сопротивление «не подвело», приступают к заливке стяжки. Ее толщина зависит от наличия теплоизоляционного слоя: в случае твердого чернового слоя – минимум 3 см, при теплоизоляционном слое – 5 см. Через трое суток после заливки цементно-песчаной стяжки можно уже ходить по полу и заниматься финишным покрытием, однако теплый пол будет готов к работе только после высыхания стяжки, то есть где-то через 28 дней.
2023 prestigpol.ru
Тип греющего кабеля
В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.
Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических требований по подключению. Требует обязательного использования терморегулятора (термостата), который регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.
При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину, чтобы ток через секцию соответствовал мощности.

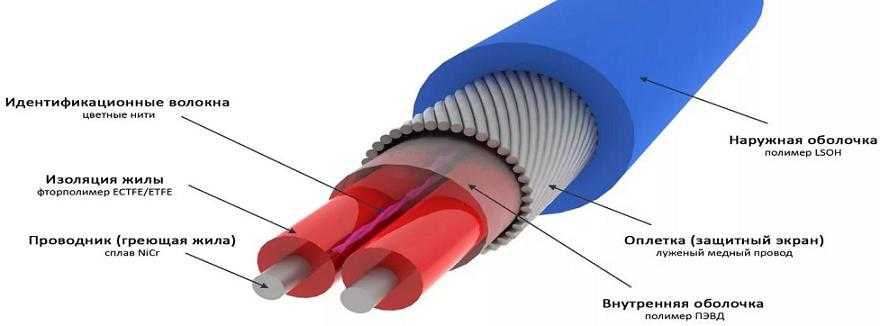

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что холодный соединительный кабель подключается с одной стороны.
Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных производителей, в среднем около 5 мм.

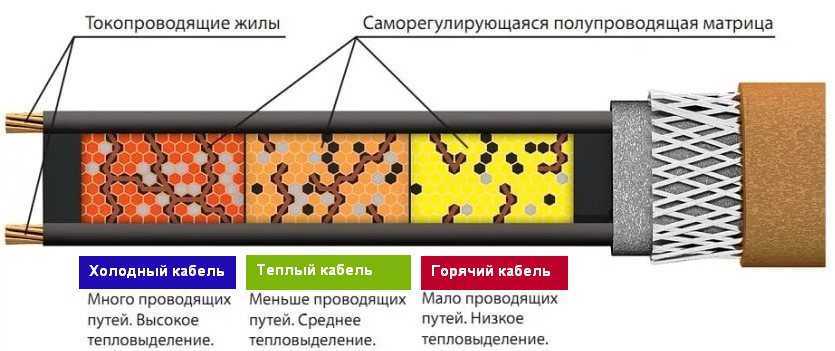

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет. Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный, при нагревании мощность падает.
Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности. Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.
Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб, нежели для теплых полов.
Расчет кабеля для монтажа теплого пола
Выбор кабеля напрямую связан с мощностью требуемой системы. Для ее вычисления необходимо перемножить свободную площадь помещения и значение удельной мощности.
Под свободной площадью подразумевают площадь, которая не занята постоянно стоящими предметами: шкаф, кровать, диван, холодильник и т.д. Она, очевидно меньше, чем общая площадь помещения и, как правило, приблизительно на 20–50 процентов.
Необходимое значение удельной мощности нагревательного кабеля определяют в зависимости от типа помещения, исходя из следующих параметров:
- 120-130 Вт/м2 – для жилых помещений и кухни;
- 150 Вт/м2 – прихожей и других помещений, имеющих большие теплопотери;
- 150-180 Вт/м2 – для ванной комнаты, бассейнов и других помещений, имеющих с повышенную влажность;
- 200-250 Вт/м2 – балконов, лоджий, отопления помещений.
Выбрать более точное его значение позволяют таблицы, которые предоставляют покупателям производители.
Шаг укладки нагревательного кабеля рассчитывают по формуле:
ШУ(в см) = (100хS)/L, в которой
- S – площадь помещения, на которую укладывают теплый пол в м2;
- L – длина секции в м (бывает обычно указана в маркировке или в паспорте секции).
За минимальный шаг укладки принимают 6-8 см.
Укладка инфракрасного теплого пола: технология
Общее строение «теплого пола» с нагревательным кабелем
Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.
Итак, подогрев пола с помощью электрического кабеля.
Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.
1 — плита перекрытия.
2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».
3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.
4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.
5 — уложенный нагревательный кабель «теплого пола».
6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.
7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.
9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).
11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».
12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.
Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.
Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.
Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола
В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.
Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Принцип работы ЭТП
В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.
В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.
Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.
Электрический теплый пол – преимущества и недостатки
Плюсы:
возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;
равномерное нагревание всей площади помещения;
неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;
сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);
возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;
отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);
сравнительно простая технология монтажа;
эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;
длительный срок эксплуатации.
Минусы:
значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;
опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;
наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);
исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;
уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;
дополнительные требования к мощности существующей
электропроводки.
Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.
Что влияет на расход электроэнергии при кабельном обогреве полов
Факторы, влияющие на энергопотребление системы «электрический теплый пол»
климатическая зона, в которой построен дом (частный или
многоквартирный);
объем помещения (площадь);
тип пола (вид напольного покрытия);
уровень теплоизоляции помещения (степень утомлённости);
состояние теплого контура (окна, двери) и уровень
теплопотерь через них;
назначение помещения (жилая комната, промышленный объект);
цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;
степень восприятия тепла проживающими в помещении людьми.
Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.
Стержневой теплый ИК пол
Стержневой карбоновый теплый пол аналогичен ИК пленке.
В качестве нагревательного элемента участвуют графитово-полимерные стержни в двойной изоляции. Стержневые полы принято также считать инфракрасным видом обогрева.
Специфика стержневых ИК полов
Конструктивно он представляет собой термический мат, в котором с определенным шагом закреплены карбоновые стержни. Они и являются нагревательными элементами. Отсюда и другое название — карбоновый пол.
Применяется для обогрева:
- жилых и общественных помещений;
- спортзалов;
- складов и технических комнат.
Устройство прогревает не воздух как традиционные системы отопления, а предметы, которые находятся в помещении. Происходит саморегуляция потока тепла по заданной заранее температуре. Благодаря этому отсутствует перегрев, что продлевает период эксплуатации всего теплого пола.
Производителями изготовляется карбоновый пол, отличающийся по:
- длине матов;
- мощности;
- расстоянию между греющими стержнями.
Продается в рулонах. При укладке маты фиксируются специальными крепежами либо скотчем.
По принципу работы ничем не отличается от ИК пленочного. Прогревается напольное покрытие, а потом люди, мебель и стены. Прогрев воздуха не происходит, поэтому теплоэнергия расходуется экономно и целенаправленно.
Для управления температурой применяется терморегулятор и термодатчик. Конечно, использовать ИК карбоновый пол можно и без них, но тогда ни о какой экономии, управлении микроклиматом не может быть и речи.
Монтаж стержневого ИК пола
Укладка матов карбонового пола осуществляется как на бетонное, так и деревянное основание.
Перед непосредственным монтажом, черновые поверхности нужно подготовить и выровнять.
Технология укладки идентична работе с ИК пленочным полом:
- подготавливаем места под терморегулятор;
- выполняем гидро и теплоизоляцию;
- укладываем ИК маты стержневого пола;
- соединяем между собой коврики гильзами;
- устанавливаем датчик температуры;
- подключаем маты к терморегулятору;
- запитываем систему электротоком;
- проверяем работоспособность;
- заливаем стяжку;
- оформляем финишное покрытие.
Преимущества и особенности теплого пола
Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.
Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.
Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста.
Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.
На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.
Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.
Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.
С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.
Следует заметить, что эта особенность характерна и для водяных систем.
Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента
Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.
Правильный подбор системы теплого пола
Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.
Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.
К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.
Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.
6 этап – заливка стяжки
Укладка электрического теплого пола в стяжку делается при
использовании кабеля или нагревательных матов. В случае с пленочным полом,
монтаж выполняется без стяжки.
Для устройства электропола в стяжку применяется:
бетонная стяжка. Классический раствор для бетонной стяжки
состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При
использовании цемента М200 соотношение будет 2:1. Для повышения эластичности
раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора
в дешевизне, недостаток в длительном периоде полного высыхания;
наливной пол. Высота наливного пола 3-10 мм. Поэтому его
нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;
плиточный клей. Проверенный согласно отзывам пользователей
вариант, которому советуют отдать предпочтение, если монтируется электрический
теплый пол под плитку.
Независимо от вида, используемого для стяжки материала,
оптимальная высота (толщина) стяжки составляет 30-50 мм.
Примечание: в качестве наполнителя для бетона можно
использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит.
Эти материалы могут вызвать нарушение теплообмена и привести к перегреву
системы.
Формулы расчёта
Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м2 умножить на площадь, которую она будет занимать.
Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.
Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.
Калькулятор расчёта тёплого электрического пола
Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.
Информация по назначению калькулятора
Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.
При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.
Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.
Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.
Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.
Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.
Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!
Виды теплых полов
Расчет тепловых потерь
Обычно системы теплого пола оснований не выступают в качестве единственного источника обогрева помещений, однако некоторые именно так и планируют отапливать дом
Но перед принятием этого инженерного решения важно убедиться, можно ли вообще конкретное помещение обогреть только таким образом
Электрический теплый пол
Если в период использования системы потери тепла не превышают 100 Вт/м2, то системы подогрева полов будет вполне достаточно для прогрева комнаты. Однако произвести расчеты, чтобы получить нужные данные, самостоятельно довольно сложно, так как используются сложные формулы. Так что рекомендуется воспользоваться онлайн-калькулятором расчета тепловых потерь помещения. В случае если потери тепла выходят больше 100 Вт/м2, то теплоизоляцию помещения нужно улучшать либо обустраивать дополнительную систему обогрева.
Некоторые заблуждения о теплом поле
Самое частое из заблуждений — многие думают, что действие теплого пола будет ощущаться через 10-15 минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40 градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте: для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом, теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.
В связи с необходимостью «прогрева», возникает немало мифов об энергопотреблении. На самом деле энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно умножить на количество рабочих часов.
Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на 24 часа: 0,44*24=10,56 — десять с половиной киловатт/часов потребит данный пол при непрерывной работе одни сутки.
Стоит добавить, что в продаже имеются «умные» термостаты, которые умеют включать теплый пол за несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.
Материалы, необходимые при подключении пленочного теплого пола
Расчёт длины кабеля
Основной показатель, на который ориентируются в выборе – это не метраж, а мощность. Зная общую мощность, будет легче понять, как рассчитать длину кабеля тёплого пола.
Для этого в магазине выбираем кабель с соответствующей мощностью. Она может быть чуть больше или меньше, но максимально приближённой.
В нашем примере можно купить кабель 25 метров с мощностью 600 Вт. Не нужно брать с большим запасом, так как это приведёт к перегреву.
Дальше определяем длину шага укладки: (3 м 2 * 100) / 25 м = 12 см, где: 3 м 2 — это отапливаемая площадь. 100 – постоянная величина. 25 м – длина кабеля. 12 см – шаг укладки.
Кабель продаётся определённой длины, с соединительными муфтами на концах. Его нельзя разрезать, укладывать кабельную секцию нужно целым куском.
Помимо кабеля Вам потребуется терморегулятор и датчик температуры пола – они нужны для того, чтобы управлять включением / отключением кабельной секции.
