Как врезать трубу в трубу отопления

Врезка на второстепенном участке водопровода

От любой центральной магистрали ответвляются так называемые второстепенные трубопроводы, подающие воду на соседние улицы. Трубы таких разводок преимущественно полиэтиленовые, они отличаются меньшим диаметром – в среднем 50 мм. Обычно в местах ответвления второстепенных трубопроводов смонтированы краны, перекрытие которых упрощает работу по врезке труб, что доступно с помощью двух способов.

Первый:

1. Выкапывается траншея длиной 2 метра, идущая вдоль трубопровода. Такая реализация задачи применяется преимущественно по отношению к трубам малого диаметра (до 50 мм).
2. Производится разрезание трубы.
3. На трубу монтируется тройник, который может привариваться, если труба металлическая, или просто крепиться с помощью накидных гаек, если она полиэтиленовая, например.

Второй:

1. Осуществляется монтаж накладного хомута, заводские образцы которого оснащены резьбой, необходимой для установки кранов.
2. Накручивается кран.
3. Производится сверление отверстия, что делается непосредственно через кран. Это можно осуществлять без отключения подачи воды, так как второстепенные трубопроводы характеризуются низким давлением напора.

В том месте, где произведена врезка, по возможности необходимо устроить колодец. Для этого подойдет бетонное кольцо или бывший в употреблении кирпич в качестве основы с последующим закрытием конструкции крышкой с вмонтированным люком.

Установка ремонтно-монтажных обойм

Прочные бессварочные стыки получаются при использовании специальных трубных накладок, стягивающихся между собой. По сути, ремонтно-монтажная обойма – разновидность хомута. Она монтируется на аварийных участках. Особенность такого способа безрезьбового соединения – универсальность. Есть обоймы-тройники, крестовины. Литой корпус в виде двух половинок втулки легко монтируется, достаточно надеть обойму на трубу, затянуть 4 болта – для них в угловых ушках есть отверстия. Герметичность обеспечивает резиновый уплотнитель – разрезанный вдоль кусок шланга.

Ремонтно-монтажная обойма

Обоймы применяют для технологических трубопроводов, на которых нужно быстро устранять протечки. Их можно устанавливать на длительный период или до ближайшего ремонта. Перед сборкой литой корпус разбирают, должно получиться две половинки. Надевают на стык или ремонтируемый фрагмент так, чтобы прокладки плотно облегали трубу. После этого в ушки вставляют болты, затягивают на них гайки. Обоймы считаются расходным материалом у сантехников.

Комплект ремонтно-монтажной обоймы для соединения стальных труб

Метод резьбовых соединений труб отопления

Врезаться в систему основной магистрали подачи тепла, если можно перекрыть подачу нагретой воды, осуществляется и методом резьбовых соединений. Для этого необходимо:

• подготовить магистральную трубу в том месте, где будет происходить врезка: тщательно зачистить трубу до металла, удалив старое лакокрасочное покрытие;
• наметить место для будущего фитинга;
• используя «болгарку» или ножовку по металлу, спилить часть трубы на месте установки будущего отводного тройника, с учетом того, что необходимо будет создать ответные части для резьбового соединения;
• нарезать метчиком на участках трубы резьбу с шагом, соответствующим резьбе фитинга;
• используя герметик – чаще всего паклю и масляную краску – установить врезной фитинг, и после высыхания краски провести испытание созданного соединения, подав в трубу теплоноситель под рабочим давлением.

Соединение труб отопления без использования сварки потребует наличие специальных инструментов для нарезки резьбы на металлических трубах, и навыков работы с ними. Целесообразно пригласить сертифицированного специалиста для проведения работ, если нет опыта нарезки резьбы на трубах и создания герметичных соединений с использованием пакли.

Резьбовые соединения нужно обязательно уплотнять, для этого лучше всего применять паклю

Процесс врезки в трубопровод

Для данной работы необходимо приобрести хомут врезку. Он устанавливается на трубу, и через него она просверливается. В идеале все это выполнять перекрыв подачу воды, но хомут может использоваться и под давлением.

Для начала выбираем место врезки, и временно устанавливаем на трубу хомут. Затем через отверстие в нем просверливаем трубу.

После этого снимаем врезку, и зачищаем отверстие на трубе от заусенец напильником. Затем нужно нанести герметик на половину хомута с отверстием.

Далее прикладываем на него резиновую прокладку, и намазываем ее силиконом еще и сверху.

Теперь совмещаем отверстия на хомуте и трубе, и затягиваем болты. Тянем до упора, и после этого можно подключать к врезке кран, американку или гибкий шланг.

Благодаря силикону подтекать такая врезка не будет даже когда резиновая прокладка спустя годы задубеет.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

• внутренней трубы, по которой и отводится дым;
• слоя негорючего утеплителя, как правило, базальтовой ваты;
• внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Монтаж дымохода из сэндвич-труб своими руками: пошаговая инструкция

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Особенности монтажа одностенного дымохода по сравнению с установкой сэндвич-труб

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

1. Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
2. Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
3. Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Врезка в пластиковый трубопровод

Врезаться в пластиковый трубопровод без снижения давления на нем можно при помощи электросварного хомута-седелки. Он выполняется из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе такого хомута есть штрих-код, позволяющий с необходимой точностью вводить параметры сварки.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Труба предварительно очищается и к ней крепится болтами хомут, который имеет клеммы для подключения сварочной машины. Сварочным аппаратом нагревается спираль и приваривается отвод.

В настоящее время часто используется седелка со встроенной фрезой и вентилем. Для этого используется муфта, чтобы произвести врезку в водопровод при помощи сварки. Примерно через 1 час после полного остывания фрезой проделывается отверстие и навинчивается запорный вентиль.

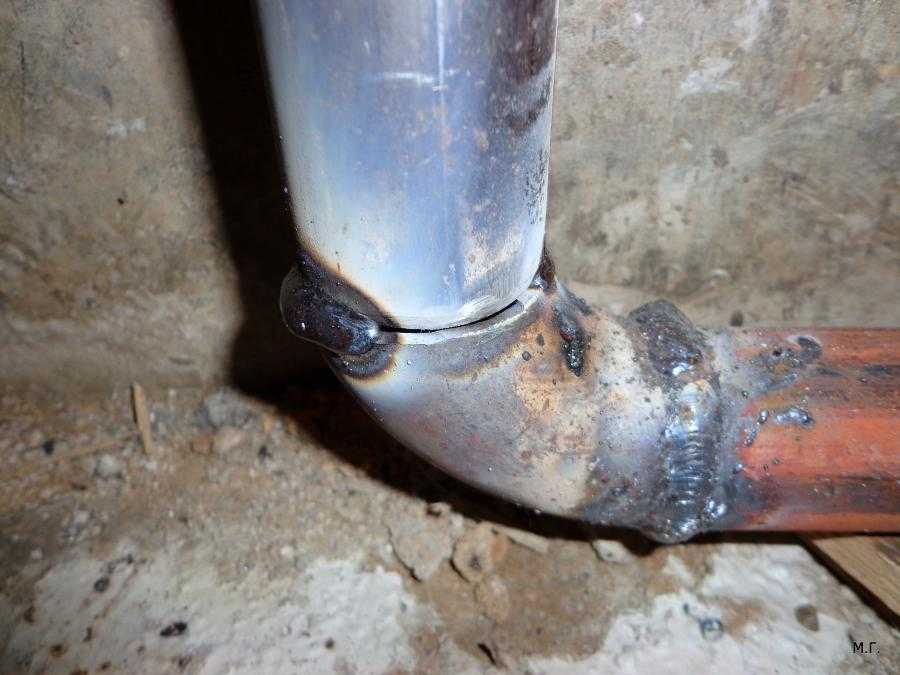

Сварочный монтаж патрубка к водопроводу из стали должен выполняться только профессионалами. Установка седелок на чугунный либо полимерный трубопровод может быть выполнена самостоятельно, но следует обеспечить отключение водоснабжения. Работы по врезке под давлением должны производиться с учетом всех правил и рекомендаций, в противном случае подобные работы могут быть опасными.

Работа с чугунными трубопроводами

Чугунную трубу под давлением можно просверлить, используя при этом специальные хомуты с биметаллическими коронками.

Важно знать следующие особенности данного процесса:

чугун – это чрезвычайно хрупкий материал, что требует осторожности от работника;
перед тем как сверлить трубу, нужно ее очистить от антикоррозионного покрытия;
недопустимо перегревать коронку на хомуте;
оборудование должно работать на малых оборотах.

После того как зачистка выполнена, необходимо установить на место врезки седелку разборного типа. Данное место должно быть уплотнено резиновым накладками. Сама труба сверлится твердосплавной коронкой, без замены которой во время процедуры просто не обойтись.

Последовательность врезки следующая:

1. Труба раскапывается и очищается в нужном месте.
2. Верхний слой каленого чугуна обрезается при помощи болгарки.
3. Монтируется разборная седелка. Герметизация стыка между арматурой и хомутом выполняется посредством резинового уплотнителя.
4. Затем запорный вентиль прикрепляется к фланцевому отводу, необходимому для введения коронки.
5. Труба сверлится с постоянным охлаждением места резки.
6. Коронка извлекается, а вода перекрывается вентилем.

Обеспечение безопасности

Следующий этап выполняется силами приглашенной бригады. Прежде чем подключаться к газопроводу, нужно:

• составить схему углов подключения;
• выбрать способ врезки, рассчитать порядок и метод снижения давления, определить способы поддержки показателя на нужном уровне;
• рассчитать и отобрать нужное количество материалов, инструментов, спасательных и защитных средств;
• закрыть краны, задвижки, пробки на подключаемой трубе;
• запастись требуемым количеством воды, чтобы предупредить возгорание или пожар.

Перед врезкой выполняют контрольное тестирование труб, подключаемой системы и выводов воздуха.

Суть процесса врезки

Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.

Существуют два наиболее общих правила, которые необходимо выполнять при врезке:

1. Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
2. Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.

Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.

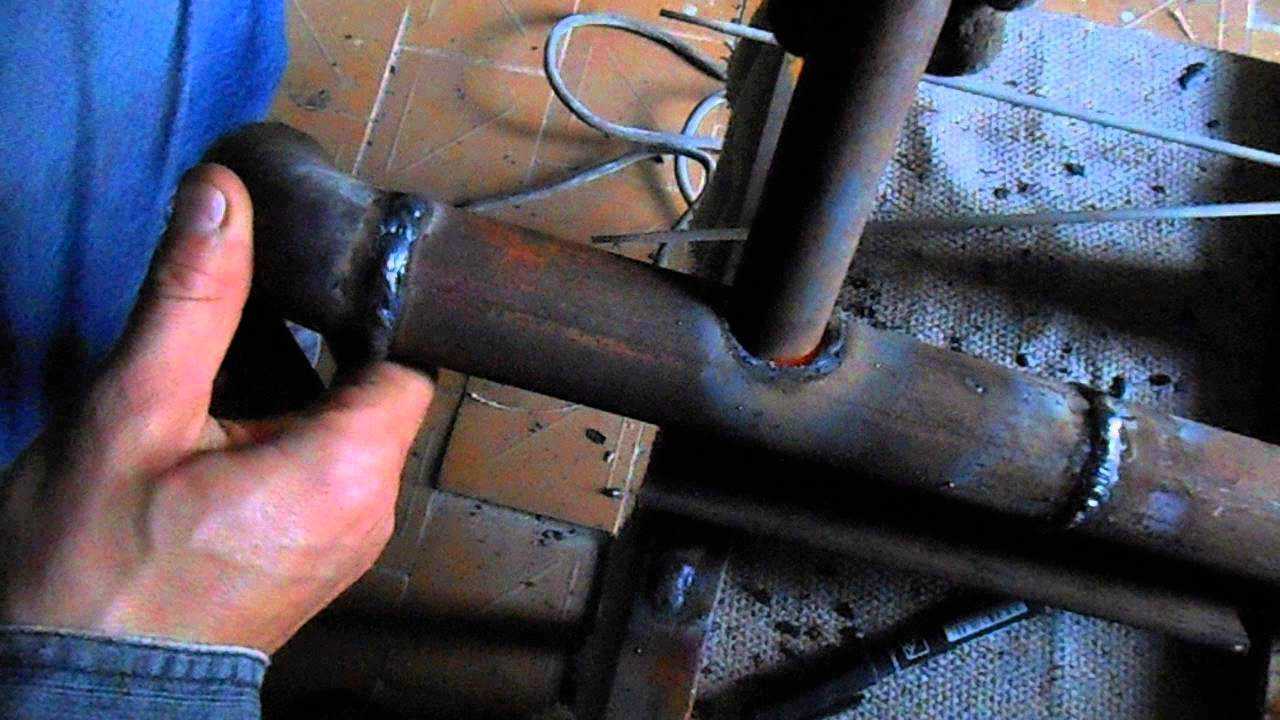

При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.

Сварочные работы применяются только при соединении с металлическим трубопроводом

Последовательность действий установки фитинга

Порядок проведения монтажа фитинга такой:

Фитинг устанавливается на основную магистраль подачи тепла. Для герметичности соединения используется невысыхающий герметик (лучше использовать автомобильный), стойкий к воздействию высокой температуры; Наносится герметик: необходимо нанести его на внутреннюю поверхность фитинга, контактирующего с металлической трубой

Там, где планируется просверлить отверстие в трубопроводе, герметика быть не должно; После установки тщательно затягивают винты зажимного соединения, важно избежать перекоса крепления фитинга

Через открытый вентиль или отводной патрубок производится непосредственно врезка в магистраль подачи тепла. Используется конусное сверло, дополненное защитным слоем, чтобы не повредить внутреннюю поверхность отводного патрубка.

Отверстие в трубе сверлится после того, как фитинг надежно закреплен на трубе

Решая вопрос о врезке в отопительную систему, становится ясно, что металлические трубы – не самый лучший вариант. Несмотря на свою распространенность, трубы из металла перестали быть универсальным и удобным решением для обустройства тепловых и водопроводных систем. На смену им пришло поколение металлопластиковых труб, преимущество которых состоит в том, что:

• пластиковые трубы не подвержены коррозии;
• трубопровод из полипропиленовых компонентов имеет небольшой вес и быстро монтируется;
• сохраняется возможность быстрого ремонта и модернизации системы своими руками;
• нет необходимости использовать сложное оборудование для монтажа и транспортировки полипропиленовых труб.

Врезка в тонкие водопроводные трубы осуществляется при помощи так называемой «седелки» — отводного фитинга с зажимными хомутами. Зажимной хомут применяется и для врезки в канализационную систему. Основной принцип «седелки» с зажимными хомутами – обеспечение врезки и подключения в системы с низким давлением.

Для магистрали отопления, в особенности в многоэтажных домах, недопустимо использование непрочных, дешевых фитингов. Переделка внутренних коммуникаций отопления позволит регулировать уровень теплоотдачи каждого конвектора отопления. Достаточно дополнить радиаторы отопления кранами регулировки подачи теплоносителя и «байпасом» — контуром обратной подачи подогретой воды.

При помощи фитингов можно врезаться в систему отопления, смонтированную из пластиковых труб

Врезка в коммуникации отопления коллекторных групп – на магистрали прямой и обратной подачи теплоносителя – позволяет производить ремонт или модификацию системы в любое время и без отключения общей подачи воды. Преимущество коллекторной схемы в том, что каждый потребитель обеспечивается автономной регулировкой уровня подачи теплоносителя. Если использовать многоконтурный принцип соединения радиаторов отопления с коллекторной группой, можно создать экономную и неприхотливую систему теплоснабжения.

Недостаток такой схемы – увеличение протяженности магистрали – компенсируется возможностью самостоятельно модернизировать или ремонтировать систему без привлечения специалистов.

Источник

Сварка газопровода сжиженного газа

#7 PolLitrovaYa_MuLII

Я работаю сварщиком в газовой сфере уже 8 лет.

Все трубы до 150мм режу без продувки газовым резаком..Газ естественно отключаем(блинда во флянце либо задвижка либо ставим пузырь на низком газе)Меняем задвижки на вварные и тд. Газ конечно бывает в трубе хлопает,чмыхает и в процессе сварки. Но это настолько незначительно что даже не замечаешь уже.

Трубы 150мм и выше продуваем простым компрессором и берем пробу газоанализатором. Когда по нолям то начинаем огневые.

Не отключая газ на газопроводах низкого давления делают врезки и вырезают технологические окна да и заваривают их тоже под газом.

Т.к. в газопроводе чистый газ то ничего не взорвется.

Так же режем и когда в трубе газолин—просто снизу прорезаем и ждем пока он выльется что бы не мешал резать.

На пропане не скажу как там лучше,газ там тяжелый.Но суть одна—для безопасности продувайте большие диаметры

#8 Djey40

Я работаю сварщиком в газовой сфере уже 8 лет.

Все трубы до 150мм режу без продувки газовым резаком..Газ естественно отключаем(блинда во флянце либо задвижка либо ставим пузырь на низком газе)Меняем задвижки на вварные и тд. Газ конечно бывает в трубе хлопает,чмыхает и в процессе сварки. Но это настолько незначительно что даже не замечаешь уже.

Трубы 150мм и выше продуваем простым компрессором и берем пробу газоанализатором. Когда по нолям то начинаем огневые.

Не отключая газ на газопроводах низкого давления делают врезки и вырезают технологические окна да и заваривают их тоже под газом.

Т.к. в газопроводе чистый газ то ничего не взорвется.

Так же режем и когда в трубе газолин—просто снизу прорезаем и ждем пока он выльется что бы не мешал резать.

На пропане не скажу как там лучше,газ там тяжелый.Но суть одна—для безопасности продувайте большие диаметры

Спасибо. Как-то сварщик рассказывал, что пришлось варить врезку, когда столб пламени бил на несколько метров, он обмотался тряпкой, на него лили воду, зазор зачеканивал асбестом и тут-же варил.

Источник

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

• необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
• при помощи болгарки срезать верхний слой каленого чугуна;
• установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
• запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
• чугунную трубу просверлить, охлаждая место реза;
• коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

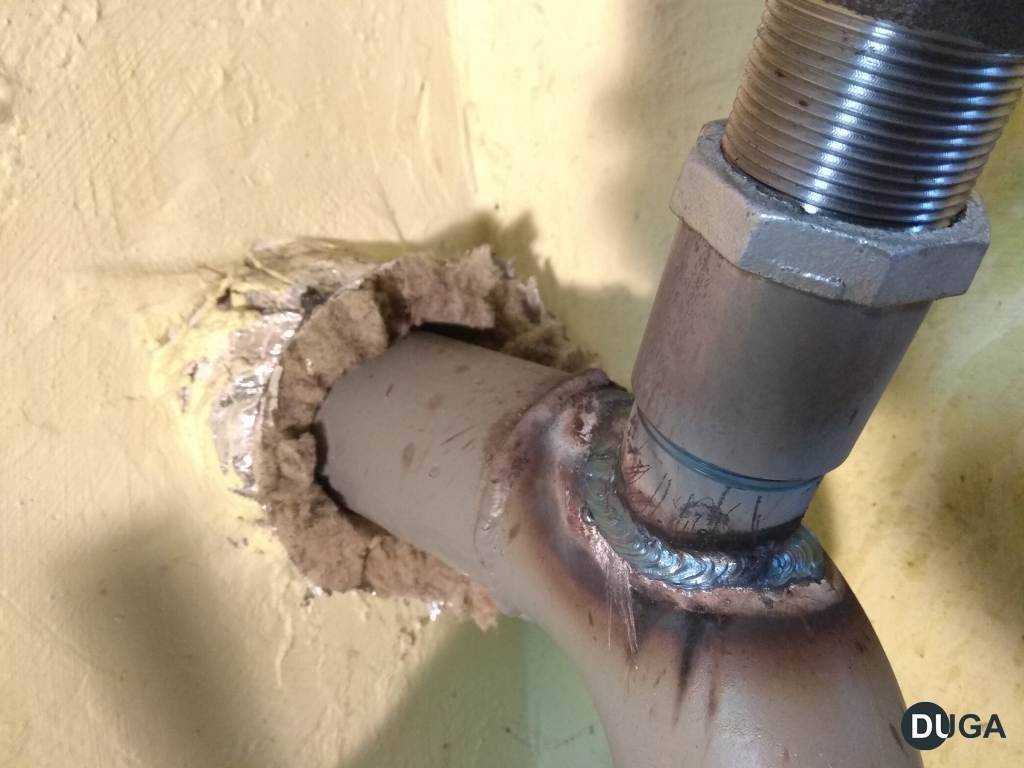

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Как врезаться в трубы отопления без сварки

Системы отопления в многоквартирных домах имеют одну особенность: не удается отключить подачу тепла на локальном участке системы отопления для проведения работ. Врезка в трубы отопления без сварки применяется именно в таких случаях и требует определенной сноровки при выполнении работ.

Врезать трубу в металлическую магистраль подачи тепла, без отключения подачи теплоносителя, быстро, правильно и аккуратно, способен не каждый мастер. Ошибки при врезке в магистраль отопления, находящуюся под давлением, и любое промедление в работе сулит большим количеством воды, неизбежно попадающей внутрь помещения. Не рекомендуется проводить врезку в трубы отопления без согласования с коммунальными службами. Если все же есть необходимость проведения таких работ своими силами — в этом случае выручит специальный фитинг. Магистраль отопления, смонтированная из пластиковых труб, тоже позволяет без проблем подключить канал отвода части теплоносителя, используя соединительные элементы, предназначенные для этих целей.

Врезка в трубы отопления без отключения подачи теплоносителя проводится при помощи седелки с резьбовым отводом

Самый распространенный метод врезки в металлическую трубу отопления без сварки – использование специального фитинга, состоящего из следующих деталей:

• плотно прилегающий к тыльной стороне врезки ответный фланец, дополненный узлами крепления зажимного типа;
• узел крепления, с прочными прижимными винтами;
• верхняя часть фланца, дополненная патрубком отвода, а в ряде случаев и шариковым вентилем, перекрывающим подачу теплоносителя.

Основную магистраль подачи тепла придется просверлить, но сделать это нужно будет только после установки на место будущей врезки специального фитинга. Стоимость его достаточно высока, но и соединение считается достаточно надежным для того, чтобы осуществить безопасную врезку.

Последовательность действий установки фитинга

Порядок проведения монтажа фитинга такой:

Фитинг устанавливается на основную магистраль подачи тепла. Для герметичности соединения используется невысыхающий герметик (лучше использовать автомобильный), стойкий к воздействию высокой температуры;
Наносится герметик: необходимо нанести его на внутреннюю поверхность фитинга, контактирующего с металлической трубой

Там, где планируется просверлить отверстие в трубопроводе, герметика быть не должно;
После установки тщательно затягивают винты зажимного соединения, важно избежать перекоса крепления фитинга.

Через открытый вентиль или отводной патрубок производится непосредственно врезка в магистраль подачи тепла. Используется конусное сверло, дополненное защитным слоем, чтобы не повредить внутреннюю поверхность отводного патрубка.

Отверстие в трубе сверлится после того, как фитинг надежно закреплен на трубе

Решая вопрос о врезке в отопительную систему, становится ясно, что металлические трубы – не самый лучший вариант. Несмотря на свою распространенность, трубы из металла перестали быть универсальным и удобным решением для обустройства тепловых и водопроводных систем. На смену им пришло поколение металлопластиковых труб, преимущество которых состоит в том, что:

• пластиковые трубы не подвержены коррозии;
• трубопровод из полипропиленовых компонентов имеет небольшой вес и быстро монтируется;
• сохраняется возможность быстрого ремонта и модернизации системы своими руками;
• нет необходимости использовать сложное оборудование для монтажа и транспортировки полипропиленовых труб.

Врезка в тонкие водопроводные трубы осуществляется при помощи так называемой «седелки» — отводного фитинга с зажимными хомутами. Зажимной хомут применяется и для врезки в канализационную систему. Основной принцип «седелки» с зажимными хомутами – обеспечение врезки и подключения в системы с низким давлением.

Для магистрали отопления, в особенности в многоэтажных домах, недопустимо использование непрочных, дешевых фитингов. Переделка внутренних коммуникаций отопления позволит регулировать уровень теплоотдачи каждого конвектора отопления. Достаточно дополнить радиаторы отопления кранами регулировки подачи теплоносителя и «байпасом» — контуром обратной подачи подогретой воды.

При помощи фитингов можно врезаться в систему отопления, смонтированную из пластиковых труб

Врезка в коммуникации отопления коллекторных групп – на магистрали прямой и обратной подачи теплоносителя – позволяет производить ремонт или модификацию системы в любое время и без отключения общей подачи воды. Преимущество коллекторной схемы в том, что каждый потребитель обеспечивается автономной регулировкой уровня подачи теплоносителя. Если использовать многоконтурный принцип соединения радиаторов отопления с коллекторной группой, можно создать экономную и неприхотливую систему теплоснабжения.

Недостаток такой схемы – увеличение протяженности магистрали – компенсируется возможностью самостоятельно модернизировать или ремонтировать систему без привлечения специалистов.
