Монтаж с учетом показателя линейного расширения
При монтаже трубопровода для горячего водоснабжения и отопления (в т.ч. системы «теплый пол») обязательно нужно учитывать удлинение трубы в результате воздействия высокой температуры.
Оптимальный выбор изделий для установки трубопровода – армированные трубы со стекловолоконным или алюминиевым внутренним слоем. Армирование — слой фольги или стекловолокна — поглощает часть тепловой энергии от теплоносителя и сокращает коэффициент температурного расширения полимера. Благодаря этому потребность в компенсации физических изменений будет также снижена.
Правила монтажа труб с учетом линейного расширения:
между трубопроводом и стеной в помещении необходимо оставить небольшой зазор, т.к
трубы могут отклоняться от своей оси при нагреве и идти волнообразно;
особенно важно оставить небольшие зазоры в углах помещений, где трубы соединяются поворотными муфтами или фланцами;
на длинных участках трубопровода устанавливают специальные компенсаторы линейного расширения, которые одновременно фиксируют трубопровод в своей плоскости, но позволяют ей смещаться по направлению монтажа;
желательно снизить количество жестких стыков, чтобы обеспечить гибкость трубопроводу.. В некоторых системах горячего водоснабжения и отопления на базе армированных и неармированных изделий можно увидеть различные способы т.н
самокомпенсации температурного расширения за счет упругой деформации полипропилена
В некоторых системах горячего водоснабжения и отопления на базе армированных и неармированных изделий можно увидеть различные способы т.н. самокомпенсации температурного расширения за счет упругой деформации полипропилена.
Чаще всего используются петлеобразные компенсирующие участки – кольцевые повороты с подвижной фиксацией на стене. Петля, полученная в результате такой установки, сжимается и расширяется при нагревании/остывании теплоносителя, не влияя на положение и геометрию трубопровода на остальных участках.
Компенсаторы расширения труб
Кроме самокомпенсации, предотвратить деформацию труб в результате температурного расширения можно с помощью дополнительных приспособлений – механических компенсаторов. Они устанавливаются на Г- и П-образных участках трубопроводов и представляют собой скользящие опоры, через которые проходит труба.
Специальные компенсаторы расширения делятся на несколько типов:
- Осевые (сильфонные) – приспособления в виде двух фланцев, между которыми находится пружина, компенсирующая сжатие и расширение участка трубопровода. Крепятся неподвижно к опоре.
- Сдвиговые – используются для компенсации осевого отклонения участка трубопровода при температурном расширении.
- Поворотные – устанавливаются на участках поворота магистрали для уменьшения деформации.
- Универсальные – объединяют расширения во всех направлениях, компенсируя поворот, сдвиг и сжатие трубы.
Компенсатор Козлова
Существует также новый вид устройства, названный в честь своего разработчика – компенсатор Козлова. Это более компактное устройство, внешне напоминающее участок трубопровода из полипропилена.
Внутри компенсатора находится пружина, которая поглощает энергию расширения труб в пределах участка, сжимаясь при нагреве воды и расширяясь при остывании. Преимущество компенсатора Козлова перед другими видами приспособлений – более легкий и простой монтаж, а также сокращение расхода арматуры.
В отличие от петлеобразного участка, при монтаже компенсатора Козлова достаточно соединить участок труб фланцевым или сварным способом.
Линейное расширение металлопластиковых труб — Трубы и сантехника
Широкое применение металлопластиковых труб в бытовых системах водоснабжения и отопления стало возможным благодаря уникальной конструкции, совмещающей в себе положительные черты металлических и пластиковых труб одновременно.
Металлопластиковые трубы – технические характеристики которых, несмотря на популярность изделий, знакомы далеко не каждому, отличаются высокими антикоррозионными свойствами, гибкостью и остаются при этом все такими же прочными. В данной статье мы дадим более подробную характеристику металлопластиковым трубам, опишем их строение и особенности использования.
Металлопластиковые трубы и фитинги для их соединения
Конструкция металлопластиковых труб
Состав труб из металлопластика
В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.
К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии кислорода и стабилизирующий трубу.
Края фольги свариваются между собой лазером встык. Стабилизирует металлопластиковые трубы температура их линейного расширения, которая становится сопоставима с температурой расширения металлических труб. Одновременно декорирующую и защитную функцию несет в себе наружный полиэтиленовый слой белого цвета.
Общая конструкция труб выглядит следующим образом:
- полиэтиленовый слой;
- слой клея;
- алюминиевый слой;
- еще один слой клея;
- наружный слой полиэтилена.
Благодаря именно этой уникальной конструкции срок службы металлопластиковых труб является весьма длительным.
При всем этом, каждый конструктивный слой металлопластиковой трубы несет свою отдельную функцию. Так, сшитый полиэтилен, составляющий внутренний слой, обеспечивает внутренней поверхности необходимую гладкость, защищая ее от зарастания накипью и наслоений прочего типа.
Оба полимерных слоя оберегают сердечник из алюминия от формирования гальванических пар со стальными и латунными элементами трубопровода, уменьшают теплопроводность труб и интенсивность образования на них конденсата.
Конструкция металлопластиковой трубы
Формы выпуска металлопластиковых труб
Наружные диаметры металлопластиковых труб, производимые современными изготовителями, колеблются от 16 до 63 мм. Наиболее распространенными являются диаметры в 16, 20, 26 мм, иногда при формировании обширной разводки больших домов используют также диаметры в 32 и 40 мм.
Для разводки водопровода в обычной квартире вполне подойдет металлопластиковая труба – диаметр которой 16 или 20 мм. К примеру, основная разводка труб может быть сформирована из изделий 20 мм диаметра, тогда как из труб 16 мм можно провести отводы к ванне, смесителям и прочим бытовым приборам.
Важно
Стоимость фитингов под трубы в 20 мм диаметром существенно дороже в сравнении с соединительными элементами 16 мм труб.
Монтаж полипропиленовой трубы
Основным недостатком полипропилена – это линейное расширение при температуре, и предельная температура использования. И если вас устраивает допустимая температура применения такой трубы, то о линейной компенсации и пойдет речь в этой статье.
— Для монтажа можно использовать только не поврежденные и чистые материалы.- Проводить монтаж полипропиленовых труб только до +5°С. Потому, что не возможно при низких температурах произвести качественное соединение.- Оберегать материалы и детали при хранении, транспортировке и монтаже от механических повреждений.
— Без нагревания полипропиленовые трубы можно изгибать при минимальной температуре +15°С (при монтаже теплых полов). При этом, радиус изгиба труб 16-32 мм должен быть равен минимум восьми диаметрам трубы.- Материалы и детали из полипропилена следует оберегать от воздействия открытого огня.
— При монтаже, трубы должны пересекаться только с помощью детали – перекрещивания.
— Для резьбовых соединений нужно применять фитинги с резьбой. На полипропиленовых деталях запрещается нарезать резьбу.
Разница температуры, при которой производится монтаж и при которой происходит эксплуатация трубопроводов приводит к линейному расширению и сжатию.
Если линейное расширение или сжатие не будет компенсировано, то это приведет к дополнительному напряжению в материале и сокращению срока службы. Трубопровод необходимо прокладывать так, чтобы труба могла свободно перемещаться в пределах расчетного расширения.
Достигается это за счет компенсаторов линейного изменения.
Совет
Самым оптимальным способом для линейной компенсации является тот, который позволяет трубопроводу отклонятся в перпендикулярном направлении от своей оси, а на этом перпендикуляре должна быть компенсирующая длина Ls, которая позволит при изменении температуры и линейном изменении длины полипропиленовой трубы создать не значительные напряжения на этом участке.
Длина компенсирующего участка Ls будет зависеть от вычисляемого линейного расширения трубопровода, материала и диаметра. Также применяется компенсирующая петля.
Монтируя трубопровод из полипропилена, нужно учитывать свойства материала к линейному расширению от температуры, необходимость компенсации, при каких условиях будет происходить эксплуатация а также способ соединения.Трубы крепятся с помощью неподвижных и подвижных креплений (опор) учитывая предполагаемое линейное расширение.
Неподвижное крепление (НК).Такой способ крепления не компенсирует линейное расширение, так как опора не дает возможность двигаться трубе вдоль оси.Подвижное крепление (ПК).Такой способ крепления не дает возможность трубе отклоняться при линейном расширении от оси , а только может перемещаться по оси трубопровода.
Канал, предназначенный для монтажа закрытого трубопровода, должен обеспечивать компенсацию линейного расширения трубы.Изолировать трубу нужно не только для защиты от потери тепла, но и для компенсации линейного расширения а также для защиты от механических повреждений.Обычно изолируют вспененным полиэтиленом, каучуком или пенополиуретаном.
Подробности
Виды армирования при помощи алюминия:
1.наносят слой при помощи алюминиевого листа сверху трубы.
2.алюминиевый лист наносят внутри трубы.
3.проводят армирование при помощи перфорированного алюминия.
Все методы представляют собой склеивание трубопроката из полипропилена и алюминиевой фольги. Данный способ малоэффективен, так как труба может расслаиваться, изменяя качество изделий в худшую сторону.
Процесс армирования при помощи стекловолокна является более функциональным и прочным. Данный метод предполагает, что внутри и снаружи трубы остается полипропилен, а между ними укладывают стекловолокно. Армирующая труба имеет три слоя. Такие трубы не подвержены тепловому изменению.
Сравнение показателя расширения до и после армирующей процедуры:
1.простые трубы имеют коэффициент в 0.1500 мм / мК, по-другому десять миллиметров на метр погонный, при изменении температуры на семьдесят градусов.
2.армированные трубопрокаты при помощи алюминия меняют значение до 0.03 мм/ мК, по-другому равно трем миллиметрам на погонный метр.
3.во время армирования стекловолокном показатель снижается до 0.035 мм / мК.
Полипропиленовые трубопрокаты с армированным слоем из стекловолокна применят в различных сферах.
Особенности армирования труб из полипропилена. Армирующим материалом является цельная либо перфорированная фольга, которая имеет толщину 0.01 до 0.005 сантиметров. Материал прокладывают на стенке снаружи либо внутри изделия. Слои соединяют при помощи клея.
Фольга ложится сплошной прослойкой, которая становится защитой от кислорода. Большой объем кислорода образует коррозию на отопительных приборах.
Армирующий слой из стекловолокна образует три слоя, средний из них является стекловолокном. Его сваривают с полипропиленовыми соседними прослойками.
Так образуется максимально прочное изделие, наделенное малым показателем линейного расширения.
Внимание! Стекловолокно, как армирующий материал, имеет больше преимуществ, он монолитен и не расслаивается, в отличие от алюминиевого армирования. Все изделия из полипропилена: армированные и неармированные, отличаются гибкостью, так как имеют большой показатель упругости
Все изделия из полипропилена: армированные и неармированные, отличаются гибкостью, так как имеют большой показатель упругости.
Свойство делает сборку трубопроводов простым процессом, снижает затраты на время монтажа, потому что перед укладкой не требуется зачистка армирующего слоя из алюминия.
Общие сведения
Если уложить трубопровод в стене, через некоторое время расширяясь, он может разрушить ее целостность. Армированная продукция не расширяется, но может лопнуть.
Чему равен коэффициент расширения. Если во время монтажных работ пренебречь данным свойством трубы из полипропилена, то во время перепада температуры может слететь крепежная клипса, а на линейных участках может образоваться деформация синусоидального типа.
Данный участок снижает пропускной показатель жидкости, также в трубе образуется воздушная пробка. В сети для отопления это выражается понижением обогревательных функций батарей, поломкой стыков.
Линейное расширение изделий, не имеющих армирование, равно 0.1500 мм / мК. Полипропиленовые трубы, имеющие армирование с помощью стекловолокна показатель значительно ниже и составляет предел от 0.03 – х до 0.05 –ти мм / мК. Разница между значениями очень велика, это качество армированной продукции тоже надо учитывать.
Величину температурных изменений длины трубы можно также определить по таблицам:
Таблица линейного расширения (в мм): труба PP-R PN10 и PN20 (α = 0,15 мм/м x °С)
| Длина трубы, м | Разница температур Δt, ºС | |||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
| 0,1 | 0,15 | 0,30 | 0,45 | 0,60 | 0,75 | 0,90 | 1,05 | 1,20 |
| 0,2 | 0,30 | 0,60 | 0,90 | 1,20 | 1,50 | 1,80 | 2,10 | 2,40 |
| 0,3 | 0,45 | 0,90 | 1,35 | 1,80 | 2,25 | 2,70 | 3,15 | 3,60 |
| 0,4 | 0,60 | 1,20 | 1,80 | 2,40 | 3,00 | 3,60 | 4,20 | 4,80 |
| 0,5 | 0,75 | 1,50 | 2,25 | 3,00 | 3,75 | 4,50 | 5,25 | 6,00 |
| 0,6 | 0,90 | 1,80 | 2,70 | 3,60 | 4,50 | 5,40 | 6,30 | 7,20 |
| 0,7 | 1,05 | 2,10 | 3,15 | 4,20 | 5,25 | 6,30 | 7,35 | 8,40 |
| 0,8 | 1,20 | 2,40 | 3,60 | 4,80 | 6,00 | 7,20 | 8,40 | 9,60 |
| 0,9 | 1,35 | 2,70 | 4,05 | 5,40 | 6,75 | 8,10 | 9,45 | 10,80 |
| 1,0 | 1,50 | 3,00 | 4,50 | 6,00 | 7,50 | 9,00 | 10,50 | 12,00 |
| 2,0 | 3,00 | 6,00 | 9,00 | 12,00 | 15,00 | 18,00 | 21,00 | 24,00 |
| 3,0 | 4,50 | 9,00 | 13,50 | 18,00 | 22,50 | 27,00 | 31,50 | 36,00 |
| 4,0 | 6,00 | 12,00 | 18,00 | 24,00 | 30,00 | 36,00 | 42,00 | 48,00 |
| 5,0 | 7,50 | 15,00 | 22,50 | 30,00 | 37,50 | 45,00 | 52,50 | 60,00 |
| 6,0 | 9,00 | 18,00 | 27,00 | 36,00 | 45,00 | 54,00 | 63,00 | 72,00 |
| 7,0 | 10,50 | 21,00 | 31,50 | 42,00 | 52,50 | 63,00 | 73,50 | 84,00 |
| 8,0 | 12,00 | 24,00 | 36,00 | 48,00 | 60,00 | 72,00 | 84,00 | 96,00 |
| 9,0 | 13,50 | 27,00 | 40,50 | 54,00 | 67,50 | 81,00 | 94,50 | 108,00 |
| 10,0 | 15,00 | 30,00 | 45,00 | 60,00 | 75,00 | 90,00 | 105,00 | 120,00 |
Таблица линейного расширения (в мм): армированная труба PP-R PN 25 (α = 0,03 мм/м С−¹)
| Длина трубы, м | Разница температур Δt, °С | |||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
| 0,1 | 0,03 | 0,06 | 0,09 | 0,12 | 0,15 | 0,18 | 0,21 | 0,24 |
| 0,2 | 0,06 | 0,12 | 0,18 | 0,24 | 0,30 | 0,36 |
0,48 0,3 0,09 0,18 0,27 0,36 0,45 0,54 0,63 0,72
0,4 0,12 0,24 0,36 0,48 0,60 0,72 0,84 0,96
0,5 0,15 0,30 0,45 0,60 0,75 0,90 1,05 1,20
0,6 0,18 0,36 0,54 0,72 0,90 1,08 1,28 1,44
0,7 0,21 0,42 0,63 0,84 1,05 1,26 1,47 1,68
0,8 0,24 0,48 0,72 0,96 1,20 1,44 1,68 1,92
0,9 0,27 0,54 0,81 1,08 1,35 1,62 1,89 2,16
1,0 0,30 0,60 0,90 1,20 1,50 1,80 2,10 2,40
2,0 0,60 1,20 1,80 2,40 3,00 3,60 4,20 4,80
3,0 0,90 1,80 2,70 3,60 4,50 5,40 6,30 7,20
4,0 1,20 2,40 3,60 4,80 6,00 7,20 8,40 9,60
5,0 1,50 3,00 4,50 6,00 7,50 9,00 10,50 12,00
6,0 1,80 3,60 5,40 7,20 9,00 10,80 12,80 14,40
7,0 2,10 4,20 6,30 8,40 10,50 12,60 14,70 16,80
8,0 2,40 4,80 7,20 9,60 12,00 14,40 16,80 19,20
9,0 2,70 5,40 8,10 10,80 13,50 16,20 18,90 21,60
10,0 3,00 6,00 9,00 12,00 15,00 18,00 21,00 24,00
что лучше ставить на отопление полипропилен армированный стекловолокном или алюминием? ? Спасибо з
Я ставил в частный дом родителей со стекловолокном. Единственными трубами, которые в большинстве своем обладают свойствами армированных труб и при этом не требуют зачистки, являются так называемые трубы со стекловолокном. Такие трубы имеют трех слоевую структуру со средним слоем компаунда (смеси) , в котором находится премикс стекловолокна и полипропилена. Т. е. в процессе сварки данный слой с торца также может быть сварен, и уж тем более он не будет вступать в химические реакции и коррозировать. Rubis Fiber Glass – трехслойные трубы PP-R, армированные стекловолокном. Продукция призвана облегчить труд монтажников, значительно ускорить монтаж и обеспечить экономию материала. Области применения: отопление, кондиционирование, системы технического и питьевого водоснабжения Цвет стекловолокна в полипропиленовых трубах не имеет значения и не влияет на качество продукции. Это своеобразный маркер, позволяющий сходу узнавать продукцию определенного производителя. Слой алюминия имеет две разновидности: со сквозными отверстиями и без них (так называемая «перфорированная» фольга и «гладкая» фольга) . Вопрос экономии на материале, как это может показаться, в данном случае не является причиной наличия отверстий. Просто на поверхности трубы, армированной «гладким» алюминием, с течением времени при эксплуатации «на горячей воде» могут появляться небольшие вздутия. Это связано с тем, что в процессе экструзии трубы и наложения металлического слоя под алюминием могут оставаться микроскопические частицы воды, поскольку внутренний слой трубы перед обертыванием в алюминий проходит стадии остужения в водяных ваннах. Данный дефект не является критическим, поскольку деформация затрагивает лишь наружный слой полипропилена и слой алюминиевой фольги, даже не разрывая их. Внутренний (основной) слой при этом остается не тронутым. Трубы, армированные перфорированной алюминиевой фольгой, данного эстетического недостатка лишены почти полностью. Полипропиленовые трубы, армированные перфорированной алюминиевой фольгой с внешнего края трубы Очень редки случаи появления крайне небольших вздутий на поверхности таких труб
Кто-то скажет, что наличие перфорированной фольги может привести к проникновению кислорода в трубопроводную систему, что немаловажно в системах отопления, поскольку избыточное количество кислорода в теплоносителе ведет к ускоренной коррозии приборов отопления (радиаторов). Но данный вопрос обычно отпадает сам собой в том случае, если мы монтируем армированные алюминием с перфорацией полипропиленовые трубы для систем отопления типовых многоквартирных домов или занимаемся заменой стальных трубопроводов в таких домах на полипропиленовые
Поскольку при отсутствии индивидуальных тепловых пунктов (ИТП) , т. е. в случае наличия централизованной системы отопления, вода, подмешиваемая в систему, обычно не проходит стадии дегазации, а поступает «обогащенная» кислородом. Поэтому нет разницы, каким образом в систему попадет кислород: через стенку трубы или с теплового пункта.
Существует иное решение проблемы микровздутий наружного слоя армированной трубы – армирование алюминием посередине трубы, а не ближе к наружному слоя, как это принято традиционно. В данном случае все проблемы со вздутиями и расслоениями не будут бросаться в глаза потребителям.
Чем вредно воздействие высокой температуры
Вследствие повышения температуры происходит расширение трубы. Это растяжение зависит от длины участка и силы нагрева. При этом возможно провисание трубы или изменение её формы. При монтаже должна учитываться такая ситуация и необходимы меры, которые позволят скомпенсировать влияние увеличения температуры.
Если имеются короткие участки с жёсткими креплениями, то расширение может привести к повреждению коммуникации. При проектировании могут применяться подвижные опоры — тогда при расширении смещение не может привести к деформации. Также возможно возникновение следующих проблем:
- Из-за нарушения герметичности соединений внутрь проникает воздух, ухудшающий пропускную способность системы.
- По причине сдвига могут быть сорваны элементы крепления.
- Возможно нарушение целостности трубы.
- Из-за деформации может быть снижено качество работы отопления.
Если используется армирование, то риск возникновения неполадок существенно снижается.

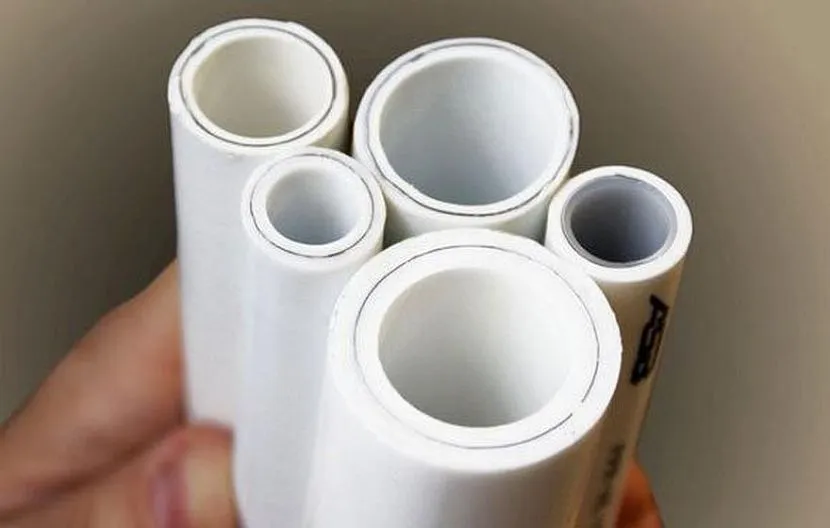

Полипропиленовые трубы с армированием Источник gorgaznn.ru
Монтаж с учетом показателя линейного расширения
При монтаже трубопровода для горячего водоснабжения и отопления (в т.ч. системы «теплый пол») обязательно нужно учитывать удлинение трубы в результате воздействия высокой температуры.
Оптимальный выбор изделий для установки трубопровода – армированные трубы со стекловолоконным или алюминиевым внутренним слоем. Армирование — слой фольги или стекловолокна — поглощает часть тепловой энергии от теплоносителя и сокращает коэффициент температурного расширения полимера. Благодаря этому потребность в компенсации физических изменений будет также снижена.
Правила монтажа труб с учетом линейного расширения:
между трубопроводом и стеной в помещении необходимо оставить небольшой зазор, т.к
трубы могут отклоняться от своей оси при нагреве и идти волнообразно;
особенно важно оставить небольшие зазоры в углах помещений, где трубы соединяются поворотными муфтами или фланцами;
на длинных участках трубопровода устанавливают специальные компенсаторы линейного расширения, которые одновременно фиксируют трубопровод в своей плоскости, но позволяют ей смещаться по направлению монтажа;
желательно снизить количество жестких стыков, чтобы обеспечить гибкость трубопроводу.. В некоторых системах горячего водоснабжения и отопления на базе армированных и неармированных изделий можно увидеть различные способы т.н
самокомпенсации температурного расширения за счет упругой деформации полипропилена
В некоторых системах горячего водоснабжения и отопления на базе армированных и неармированных изделий можно увидеть различные способы т.н. самокомпенсации температурного расширения за счет упругой деформации полипропилена.
Чаще всего используются петлеобразные компенсирующие участки – кольцевые повороты с подвижной фиксацией на стене. Петля, полученная в результате такой установки, сжимается и расширяется при нагревании/остывании теплоносителя, не влияя на положение и геометрию трубопровода на остальных участках.
Компенсаторы расширения труб
Кроме самокомпенсации, предотвратить деформацию труб в результате температурного расширения можно с помощью дополнительных приспособлений – механических компенсаторов. Они устанавливаются на Г- и П-образных участках трубопроводов и представляют собой скользящие опоры, через которые проходит труба.
Специальные компенсаторы расширения делятся на несколько типов:
- Осевые (сильфонные) – приспособления в виде двух фланцев, между которыми находится пружина, компенсирующая сжатие и расширение участка трубопровода. Крепятся неподвижно к опоре.
- Сдвиговые – используются для компенсации осевого отклонения участка трубопровода при температурном расширении.
- Поворотные – устанавливаются на участках поворота магистрали для уменьшения деформации.
- Универсальные – объединяют расширения во всех направлениях, компенсируя поворот, сдвиг и сжатие трубы.
Компенсатор Козлова
Существует также новый вид устройства, названный в честь своего разработчика – компенсатор Козлова. Это более компактное устройство, внешне напоминающее участок трубопровода из полипропилена.
Внутри компенсатора находится пружина, которая поглощает энергию расширения труб в пределах участка, сжимаясь при нагреве воды и расширяясь при остывании. Преимущество компенсатора Козлова перед другими видами приспособлений – более легкий и простой монтаж, а также сокращение расхода арматуры.
В отличие от петлеобразного участка, при монтаже компенсатора Козлова достаточно соединить участок труб фланцевым или сварным способом.
Линейное расширение полипропиленовых труб возникает в результате воздействия разных температур, в результате чего, возникает более или менее явное изменение размеров. На практике оно может проявляться как в увеличение размеров в случае повышения температур, так и в уменьшении при снижении температур.
Поскольку полимерные материалы имеют увеличенный по сравнению с металлами коэффициент линейного удлинения, то при проектировании систем отопления, холодного и горячего водоснабжения, производят расчёт удлинений или укорочений трубопроводов при возникающих перепадах температур.
Особенности стекловолокна, как материала для армирования
Материал для армирования применяют сравнительно недавно. У стекляннной фибры самый низкий уровень расширения, равен 0.009 мм / мК.
Материал отличается прочностью во время нагрузок. Показатель в отличие от стали достигает значения до трех раз больше. Трубы со слоем из стекловолокна имеют достаточную прочность, эластичность, что снижает уровень теплового изменения.
Внимание! Стекловолокно добавляет полипропилену хорошие свойства, но сам материал имеет минус: хрупкость. Учитывая данный недостаток стекловолокно стали укладывать между полипропиленом, материалы соединяют на уровне молекул
Учитывая данный недостаток стекловолокно стали укладывать между полипропиленом, материалы соединяют на уровне молекул.
Важно! Данный тип армирования обеспечивает стабильный показатель коэффициента изменения. Утверждение: на значение коэффициента трубы влияет количество фибровых частиц, не является верным
На коэффициент влияет объем прослойки, содержащая стекловолокно. У различных марок обозначение коэффициента достигает до 10-ти процентов.
Выполняя разные расчеты для сборки систем из этих изделий, определяя количество компенсаторов, советуют учитывать среднее значение расширения, равное 0.05 мм / мК.
Факторы, влияющие на тепловое расширение
Каждый материал отличается химическими характеристиками и физическими показателями, которые влияют на особенности эксплуатации и подверженность изделия воздействию внешних факторов.
Коэффициент линейного расширения труб
во многом зависит от химического состава материала, из которого они изготовлены. Например, полипропиленовые изделия при многих своих преимуществах перед металлическими трубопроводами, более подвержены температурному удлинению. Но если говорить именно о трубах из ПП, то более устойчивы армированные модели.
Отдельного внимания заслуживает продукция “Акватерм”, которая по сравнению с другими трубами из полипропилена гораздо устойчивее к температурным нагрузкам.
Рассмотрим особенности линейного расширения различных материалов.
