Монтаж водопровода

Преимущества и недостатки материала

Основными свойствами, дающими положительную характеристику поливинилхлориду и изделиям из него, можно назвать следующее:

• Устойчивость к химическим веществам и различным факторам агрессивного характера.
• Гладкая и ровная внутренняя поверхность, обеспечивающая беспрепятственное движение рабочей среды и исключающая возможность образования засора и отложений различного типа.
• Большой ассортимент комплектующих деталей и фитингов, с помощью которых можно выполнять монтаж трубопроводов любой конструкции.
• Стойкость к образованию очагов коррозии, которые могут стать причиной преждевременного разрушения.
• Долгий эксплуатационный период.
• Быстрый и легкий монтаж труб ПВХ.
• Низкий коэффициент теплопроводности.
• Небольшая масса изделий.
• Низкая степень горючести.
• Полученные соединения обладают высокой прочностью и надежностью, что позволяет использовать системы на местности с плавающим грунтом.

Недостатков у поливинилхлорида всего два:

• Ограниченный температурный режим.
• Необходимость использования специальных фитингов.

СВАРКА И МОНТАЖ ТРУБОПРОВОДОВ

Чтобы осуществить пайку труб

…нужен специальный паяльник для ручного спаивания с комплектом насадок, специальные ножницы, инструмент для зачистки труб с концов. Вначале нарезают отрезки труб нужной длины. Для этого используют острые ножницы, которые не портят тонкостенную трубу. Прежде чем начать пайку комбинированных труб, делают зачистку, при которой убирают слой пластика сверху и средний слой, состоящий из алюминия.

Сварку выполняют только в специальных перчатках. Паяльник нагревается примерно до 250 градусов. Сваривать трубы необходимо очень быстро, потому что, если расплавленная поверхность остынет, то соединение будет недостаточно крепким. На окончательном шаге соединение труб фиксируют и выдерживают до десяти секунд и охлаждение до восьми минут.

Чаще для установки водопровода используют метод горячей сварки.

Нюансы разводки

Разводка бывает последовательная, коллекторная и с проходными розетками.

При скрытой разводке существуют сложности при установке и поэтому требует точного расчета. В стены могут быть установлены только цельные трубы и к местам соединений должен быть свободный доступ.

Чтобы соединить пластиковые трубы применяют фитинги. Фитинги существуют неразъёмные и разъёмные, с резьбой и из резьбы. Неразъемным фитингом соединяют гибкие шланги.

Важно! Нельзя перегибать трубы из пластика. Для перехода магистрали на другой диаметр или соединения прямых участков используют муфты

Чтобы сделать ответвления применяют тройники. Если трубопровод имеет повороты, то они выполняются угольниками

Для перехода магистрали на другой диаметр или соединения прямых участков используют муфты. Чтобы сделать ответвления применяют тройники. Если трубопровод имеет повороты, то они выполняются угольниками.

Трубы из пластика нельзя гнуть и если нужен поворот используют фитинги-уголки.

Этапы установки

Установка пластиковых труб включает следующие этапы:

• Трубы нарезают на отрезки нужной длины.
• У торцов труб убирают заусенцы и крошки.

Монтаж трубопровода обычно начинают с самой дальней точки, которая находиться от ввода. Когда будете нарезать трубы на отрезки нужно помнить о том, что фитинги удлиняют участки на 3-5 сантиметров. Еще необходимо проследить затем, чтобы, нагрев элементов был одновременный.

Если диаметр труб меньше пятидесяти миллиметров, то лучше всего снять фаску под углом сорок пять градусов, прежде чем осуществить пайку труб. Для горячего водопровода трубы из пластика крепятся чаще чем для водопровода холодной воды. Трубы к стенам прикрепляются при помощи клипс их прикрепляют на расстоянии меньше одного метра по всей длине трубопровода.

Особенности монтажа

• разъемные;
• неразъемные.

Особенности установки напрямую зависят от эксплуатационных условий.

1. Если в магистраль планируется врезать накопительный бак или водосчетчик, то лучше использовать разъемные фитинги с резьбой, в то время как гибкие шланги подключаются исключительно неразъемным соединением.
2. Если сращиваются прямые участки или магистраль переходит на другой диаметр, то применяются муфты.
3. С помощью тройников создаются ответвления.
4. При поворотах магистрали отрезки соединяют угольниками (перегибать трубы категорически не рекомендуется).
5. Недопустимо использование поврежденных или грязных деталей, а также самостоятельная нарезка резьбы.
6. Все пластиковые элементы нужно надежно защищать от огня.

Особенности разводки пластиковой магистрали

Разводка бывает коллекторная, последовательная, с проходными розетками. Последний вариант встречается крайне редко.

Установку пластиковых труб своими руками следует начинать с проработки детальной схемы будущего трубопровода, стараясь минимизировать количество изгибов и деталей. Разводка магистрали открытого типа предполагает вертикально устанавливать трубы по углам, а горизонтально – чуть выше пола. Такое размещение делает водопроводную сеть менее заметной.

Скрытая разводка сложна в монтаже и требует точного расчета. В стену может быть замурована только цельная труба, а места соединений должны иметь свободный доступ.

Для соединения пластиковых изделий используются фитинги. Они бывают разъемные и неразъемные, резьбовые и без резьбы. Неразъемным соединением подключаются гибкие шланги.

Для перехода магистрали на иной диаметр или сращивания прямых участков применяются муфты. Для создания ответвлений используются тройники. Если магистраль имеет повороты, то они осуществляются угольниками.

Пластиковые трубы нежелательно изгибать, а если необходим поворот — применяют фитинги-уголки

Подготовка и монтаж канализационных труб

Монтаж труб канализации своими руками выполняется по следующему алгоритму:

1. Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
2. Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.

3. До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.

4. Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
5. Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
6. Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
7. Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
8. Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
9. Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
10. После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.

Пайка пластикового трубопровода

Для выполнения пайки труб необходимы машина для ручной сварки с комплектом насадок, роликовый труборез или ножницы, инструмент для зачистки концов изделий. Для соединения труб диаметром 16-50 мм используется аппарат мощностью 650 Вт, 63-110 мм – 1600 Вт.

Сначала нарезаются отрезки труб необходимой длины. Для этого применяются острые ножницы, которые не деформируют тонкостенное изделие. Перед пайкой комбинированных труб производится зачистка, при которой удаляется верхний пластиковый слой и средний алюминиевый.

Глубина сварки обозначается в соответствии с таблицей.

Таблица 1

Диаметр труб, мм	Глубина сварки, мм
16-25	13-15
32-50	16-20
63-110	24-32

Сварка должна выполняться в перчатках для защиты от ожогов. Температура паяльника составляет около 250 °С. Время нагрева также определяется по таблице.

Таблица 2

Диаметр труб, мм	Время нагрева, с
16-25	5-7
32	8
40	12
50	18
63	24
75	30
90	40
110	50

Сварку необходимо выполнять в быстром темпе, поскольку, если поверхность расплава охладится, то соединение получится недостаточно прочным. Необходимо следить за соосностью элементов. На заключительном этапе соединение фиксируется и выдерживается определенный период (соединение до 10 с, охлаждение – до 8 минут).

Чаще всего для монтажа пластиковых водопроводов применяют метод горячей сварки

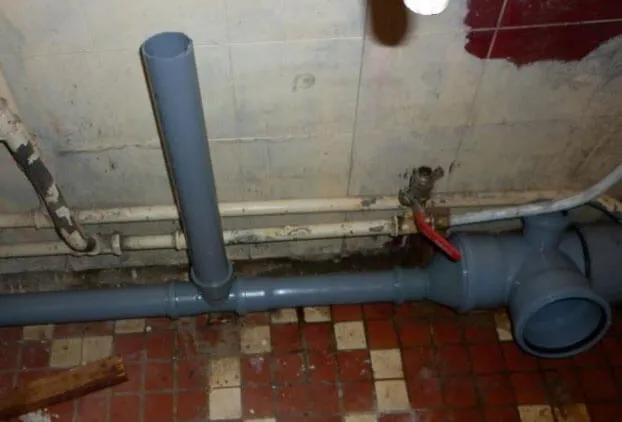

Замена чугунных труб на пластиковые

В домах, построенных при СССР, в туалете и ванной использовали чугунные трубы. Очень хочется поменять их на современный аналог. Выполнить работы несложно, главное, заранее договориться с соседями по стояку, чтобы не было казусов. Итак:

1. Выпилите старый стояк – оставьте сверху 0.1 метр, а снизу 0.4 метра. Чтобы было проще, можно сделать несколько надпилов с малой перемычкой, а после все выбивают кувалдой. Главное, чтобы не повредить все, что осталось.
2. Зачистите места соединения с пластиком.
3. Подготовьте крепления для нового стояка.
4. Пластик нужно поставить раструбами вверх, а начать работу стоит снизу.
5. После первичной примерки пластик укладывают и закрепляют посредством хомутов с резиновыми прокладками.

Теперь вы знаете о том, как делать разводку, устанавливать отопительную/канализационную/водную систему из современных материалов, а еще то, что домашним мастерам все по плечу.

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которых следует придерживаться:

• При сквозном проходе трубопровода через стену необходимо обязательно предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
• На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть наличие компенсаторов.
• При пайке запорных кранов и вентилей необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
• Не следует забывать о кронштейнах-клипсах, которые будут поддерживать спаянные трубы. Их стоит установить заблаговременно.
• Если нет уверенности в качестве сваренного шва, лучше его отрезать и переделать. Производить работы на готово системе в случае течи будет проблематично.
• При стыковке нагретых элементов необходимо учитывать стыковочные метки на деталях. Корректировать их положение после соединения можно на 1-2 мм.

Особенности установки

Резьбовой фитинг

Когда в систему врезают накопительный бак или водяной счетчик, или бойлер, применяются разъемный фитинги с резьбой.

Для прямых участков или сочленения труб с различным диаметром надо использовать муфты.

Крестовины и тройники созданы для монтажа разветвлений.

Если схемой предусмотрено изменение направления магистрали, используют уголки, с помощью которых можно изменить направление на 45-120°.

Трубы фиксируются скобами на поверхности стены. Труба для холодной воды закрепляется каждые 40-60 см. Отрезки труб для горячей воды фиксировать почаще (учитывается линейное расширение при нагревании).

Нельзя применять детали с дефектами, а также производить резьбу самостоятельно.

На видео представлен мастер-класс по монтажу труб ПВХ горячего водоснабжения для новичков:

Водопровод

Пошаговая инструкция сварки ПП труб

Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.

Шаг 1 обрезка труб

Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.

Шаг 2 обработка трубы и формирование фаски

Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу — обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.

• Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
• Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.

После завершения формирующих мероприятий остается провести зачистку деталей.

Шаг 3 подготовка паяльника

Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой — специальными насадками, — а потом поместить на специальное основание.

Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.

Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.

Шаг 4 нагрев и соединение деталей

Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.

Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера — им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.

Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.

Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.

Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.

Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.

Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.

Учет температурного расширения труб

Монтирование пластиковых труб как для подачи холодной воды, так и для канализационной системы начинается с проектирования и расчета необходимого количества комплектующих. Для водопровода горячей воды требуется учет температурного расширения изделий.

В трубопроводах с длиной больше 2-3 м при удлинении с ростом температуры либо сжатии при охлаждении труб может возникать сильное напряжение на стыках. Такая ситуация особо опасна при использовании однородных труб из полипропилена. Для борьбы с тепловым удлинением в системах горячего водоснабжения устанавливают гибкие компенсационные петли или температурные компенсаторы. Они представляют собой П и Z-образные отводы.

Самый простой вариант температурного компенсатора — гибкая петля из обычной полипропиленовой трубы

При монтаже пластиковых труб следует предусмотреть возможность беспрепятственного температурного движения изделий. Для этого на поворотах возле сваренных стыков труб оставляются полости, которые заполняются мягким материалом, либо воздушные карманы для компенсации температурного расширения.

Особенности монтажа ПВХ труб

Выбор труб из пластика

Под пластиковыми трубами мы понимаем несколько разновидностей изделий по материалу:

• поливинилхлорид (ПВХ);
• полиэтилен (ПЭ);
• полипропилен (ПП).

Все трубы, сделанные из полимеров, внешне схожи между собой и обладают идентичными физическими свойствами (гладкость, малый вес, прочность). Но с точки зрения эксплуатации они различаются и имеют ограничения в использовании:

• полиэтилен чаще всего используется в системах холодного водоснабжения, т.к. воздействие высоких температур на материал нежелательно (при нагревании трубы могут деформироваться и выделять токсические вещества);
• поливинилхлорид отличается достаточной прочностью и доступной стоимостью, но его нежелательно устанавливать открытым способом, т.к. он плохо переносит воздействие ультрафиолета;
• полипропилен – наиболее универсальный материал для изготовления пластиковых труб, который хорошо выдерживает высокие температуры, но имеет ограничения по давлению рабочей среды и воздействию химических компонентов в воде.

Примеры маркировок по материалу, по которым можно определить предназначение пластиковых труб:

• РР-Н –  полипропиленовые трубы, используемые для монтажа холодного водоснабжения в системах со стандартным давлением до 2,5 мПа;
• РР-В – трубы из полипропилена повышенной прочности, которые можно устанавливать в напорных системах холодного водоснабжения и монтировать т.н. теплый пол;
• PP-R – универсальные изделия, подходящие для монтажа горячего и холодного водоснабжения.

Вот пример маркировки готовых изделий по способу эксплуатации:

• PN10 – используются в системах холодного водоснабжения с температурой воды не более 20 градусов.
• PN16 – могут применяться для монтажа водопроводов с температурой рабочей среды до 60 градусов.
• PN20 – универсальные трубы, которые можно использовать для монтажа систем ГВС с температурой до 80 градусов.
• PN25 – армированные полипропиленовые трубы, которые выдерживают температуру воды до 95 градусов.

Характеристика пластиковых труб

Пластиковые трубы различаются по типу полимера, из которого они изготовлены: полиэтилена, полипропилена, поливинилхлорида. Они могут быть использованы для трубопровода холодного (с давлением 10 атм. и рабочей температурой 20 °С) или горячего (с давлением 10 атм. и температурой 60 °С) водоснабжения.

Также некоторые виды пластиковых труб применимы в системах отопления при давлении 6 атмосфер и рабочей температурой 80 °С с ее максимальным значением 90 °С.

Полимерные трубы отличаются длительным эксплуатационным сроком, отсутствием отложений или конденсата, низким уровнем шума, малым весом, неподверженностью коррозии, простотой установки, прочностью, устойчивостью к действию агрессивных сред и гидроударам. Кроме того, они не нуждаются в покраске и теплоизоляции. Срок службы таких труб 50 лет.

Для отопления используются полипропиленовые трубы, отличающиеся гибкостью и устойчивостью к перепадам давления и температур.

Трубы малого диаметра подходят для водопроводов, а большого — используются в канализационных системах

Соединение труб и фитингов

Как сделать водопровод из полипропилена своими руками? Для этого не нужно навыков сантехнических работ. Ведь закручивать гайки, устанавливая уплотнительные кольца, а также наматывать ленту ФУМ или лен не придется. Достаточно в магазине приобрести специальное паяльное устройство и научиться им пользоваться.

Схема процесса изготовления водопровода из полипропилена.

Как паять

Устройство для пайки полипропиленового водопровода включается в розетку. Требуется дождаться, чтобы оно прогрелось. Выставляется ручкой регулятора температура пайки 260 °C.

Устройство для пайки полипропиленового водопровода.

Для каждого диаметра труб изготавливается своя насадка, которая имеет два конца: толстый и тонкий. На ее тонкий конец одевается фитинг.

Одновременно внутрь толстого конца насадки вставляется труба на определенную глубину:

• на 12 мм – для диаметра трубы 16 мм;
• 14 мм – для d=20 мм;
• 16 мм – для d=25 мм.

Поэтому начинающие мастера отмечают это расстояние карандашом на трубе. Чтобы это получалось быстро, мерить можно, ориентируясь приблизительно по длине насадки, не прикасаясь к ней. Но первые отметки лучше делать по линейке. Если вы трубу вставите дальше, чем нужно, то ее торец сплющится. Придется его отрезать.

Через пять секунд снимаете детали с нагрева и соединяете их. Они должны плотно войти одна в другую, после чего крутить ими и поправлять положение нельзя. Если вы это сделали, соединение будет негерметичным.

Схватывание происходит через 4–6 секунд. Но держать лучше дольше: 8–10 секунд.

Отпускаете. Соединением можно пользоваться после полного затвердевания: 2–4 минуты в зависимости от диаметра трубы.

Таким же способом спаиваете остальные фитинги и отрезки труб, превращая их в единую систему.

Таблица времени сварки для полипропиленовых труб.

В зависимости от особенностей паяльника и производителя труб необходимая температура и время пайки могут отличаться от стандарта. В инструкции каждого устройства указываются эти параметры.

Допускается устанавливать температуру от 260 до 300 °C. Для диаметра труб 25 мм время больше на 1–2 секунды, чем для 20 мм.

Как набить руку

Первый раз нужно взять кусок трубы и фитинг для тренировки.

Лучше использовать прямую муфту или тройник в качестве фитинга. Тогда через него будет видно внутреннюю часть трубы после соединения обеих деталей.

Если вы передержали трубу на паяльнике, то ее внутренний диаметр станет меньше, что недопустимо. На это лучше глянуть через отверстие фитинга, после стыковки элементов.

Когда вы недостаточно прогрели детали, тогда будет тяжело их вставить друг в друга.

Потренировавшись, выберите оптимальную температуру и время, чтобы собрать весь водопровод.

Что нужно учесть

В инструкции к паяльному устройству пишется, что соединяемые детали должны быть обезжирены. Но трубы, фитинги продаются сухие и чистые. Если вы их не хранили в грязных местах и работаете в новых перчатках, то тратить драгоценное время на обезжиривание не нужно. Ваша аккуратность приведет к быстрому монтажу.

Недостатком технологии пайки полипропиленовых труб является то, что соединения получаются неразборные.

Устройство стоит от 1500 рублей. Но некоторые продавцы дают его напрокат за 100 рублей в сутки и дороже.

Если вы делаете монтаж водопровода из полипропиленовых труб своими руками, то приобретите специальные ножницы.

Чтобы уберечь руки от ожога, пользуйтесь перчатками из комплекта паяльника или купите их в магазине. Они должны быть матерчатыми с прорезиненной рабочей частью.

Трубы для горячей воды могут иметь сверху слой фольги. Для его снятия продается приспособление. Оно надевается на трубу и несколько раз проворачивается, пока фольга не снимется. Процесс напоминает заточку карандаша. Но такие трубы встречаются редко. Сейчас армированный слой из фольги или стекловолокна производители скрывают внутри. Поэтому паяются такие изделия так же, как трубы для холодной воды.

Полипропиленовые фитинги с резьбовой частью применяются лишь в местах подключения потребителей, счетчиков, гидроаккумулятора, насоса.

Способы монтажа

Во время монтажа на сварочном аппарате одновременно разогреваются две соединяемые между собой детали одного диаметра. Разогрев происходит довольно быстро — 6-8 секунд при температуре сварочника 260-270 градусов. Затем детали быстро снимаются с калиброванной разогретой насадки и стыкуются вместе. Остывание происходит в течение 10 секунд. Всё. Соединение готово. И таким образом подетально и поэтапно по заранее подготовленному проекту происходит прокладка магистрали.

Трубопроводы ПВХ собираются методом «холодной сварки». Попросту говоря, детали такой системы водоснабжения склеиваются между собой специальным очень агрессивным клеем, который, внедряясь в материал, как бы расплавляет его — происходит полимеризация с материалом трубы. В результате получается однородная масса, которая быстро затвердевает. Соединяются детали путём вдавливания и проворачивания на четверть оборота для более равномерного распределения клея.

Процесс подготовки деталей к склеиванию достаточно трудоёмкий. После отрезания трубы в размер необходимо зачищать и делать фаску на отрезанном конце, все необходимо обезжирить и зачистить. Для этого используют чистые салфетки и обезжириватель.

Трубы ПВХ для канализации собираются значительно проще. При этом используются трубы с раструбом, в котором стоит резиновое уплотнение.

• Монтаж полиэтиленового водопровода производится с помощью фитингов (тройники, уголки, отводы, муфты), которые крепятся на трубе при помощи надетой на трубу гайки, которая и накручивается на фитинг. Уплотнение происходит за счет вставляемого под гайку сухаря и резинового кольца.
• Технология монтирования сшитого полиэтилена производится тремя способами:

1. Путем соединения при помощи бронзовых фитингов. На подготовленную трубу надевают гайку, сухарь (разрезанное кольцо), затем вставляется соединительный фитинг, гайка накручивается на деталь . Соединение готово.
2. Путём обжима деталей при помощи ручного гидравлического пресса. Происходит это следующим образом: на подготовленный конец трубы надевают обжимное кольцо, затем в трубу вставляют специальный расширитель, увеличивая диаметр конца. После вставляют фитинг и обжимают при помощи пресса. Получается отменное соединение, способное работать при высоком давлении и температуре.
3. Электросварной метод предполагает применение специального сварочного аппарата и применяется для соединения труб большого диаметра.

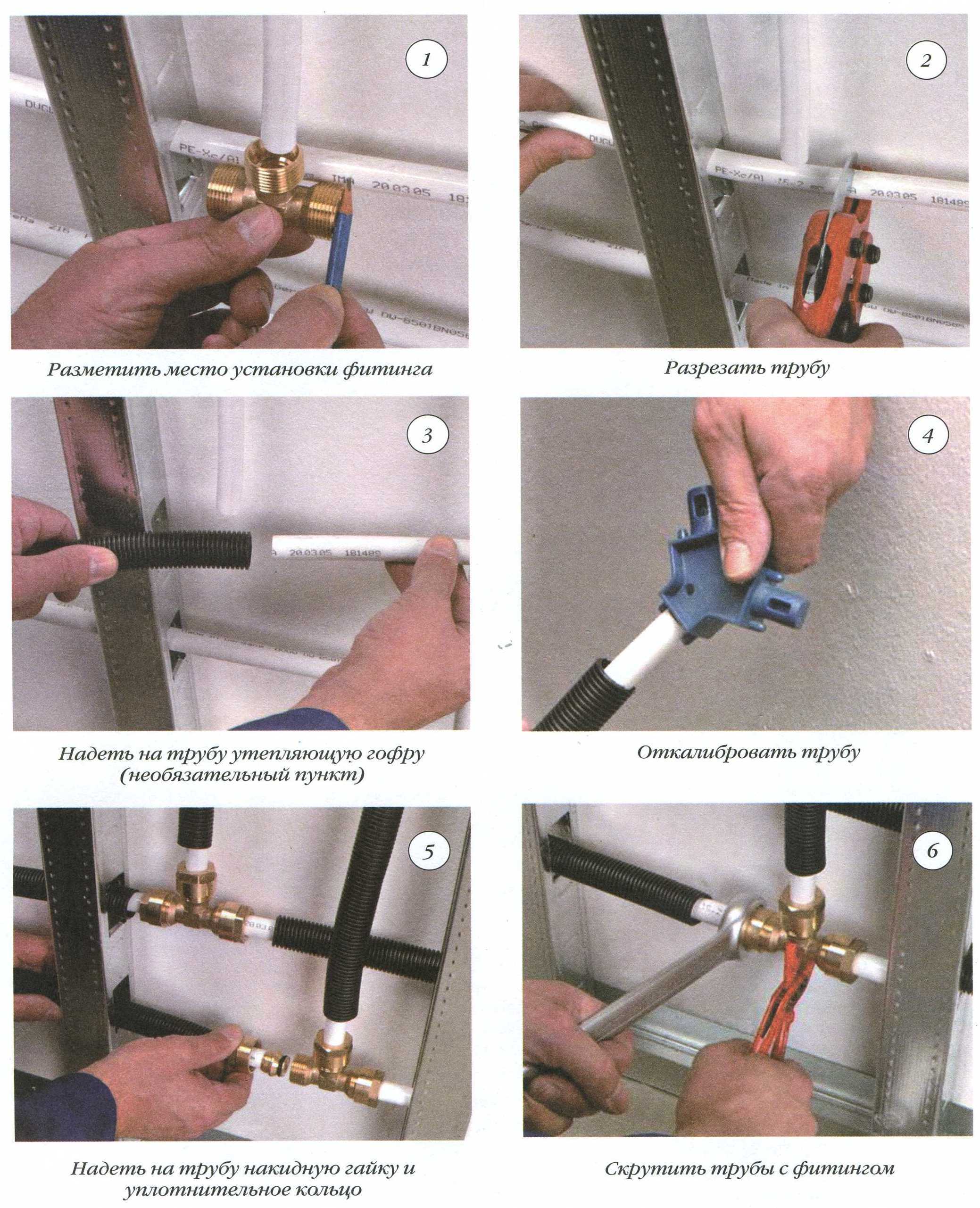

.Металлопластиковый водопровод собирается при помощи соединительных фитингов. Их условно разделяют на два вида: резьбовые разъемные и компрессионные (прессовые). Способы сборки почти ничем не отличаются от шитого полиэтилена.

3 Трубы для устройства внутридомовой канализационной сети – какие выбрать?

Сейчас на рынке строительных материалов представлены канализационные изделия из полимерных материалов и из чугуна. Чугунные трубы эксплуатируются в течение 100 лет, они прекрасно поглощают звуки, но их установка требует и спецоборудования, и немалого опыта.

Конструкции из пластика служат до 50 лет, они просты в монтаже, долговечны и износостойки, их несложно отремонтировать при необходимости (заменить часть трубопровода). За счет указанных эксплуатационных характеристик полимерные трубы используются в наши дни повсеместно. При этом специалисты рекомендуют монтировать чугунные изделия. Но на практике дело обстоит с точностью до наоборот.

Исходным сырьем для изготовления полимерных конструкций для канализационных сетей может служить:

• ПВХ – поливинилхлорид;
• ПП – полипропилен;
• ПЭ – полиэтилен.

К главному недостатку полимерных труб принято относить их высокую шумность. Чтобы повысить уровень звукоизоляции сетей из полимеров, поверх трубных изделий обычно укладывают минеральную вату либо иной материал, способный эффективно поглощать лишние звуки. Также трубопровод можно закрыть пластиковыми панелями или листами гипсокартона.

Расчет диаметра труб для отопления частного дома по формулам

Стоит отметить, что точный расчет диаметра трубы из полипропилена для отопления не имеет практического смысла, так как выбирать приходится из стандартизированного ряда типоразмеров в 20, 25, 32 и 40 мм.

Если все же стоит задача, как рассчитать диаметр труб отопления с наибольшей точностью, можно воспользоваться одной из нескольких формул.

К примеру, определить размер труб можно по следующему уравнению:

D = √ (354 · (086 · Q / ∆t) / V), где

• V – скорость потока теплоносителя в контуре (м/с);
• Q – количество подаваемой по трубопроводу тепловой энергии для обогрева помещений (кВт);
• ∆t — разница между температурными параметрами подающей и обратной ветвей (С);
• D – диаметр ПП-трубы (мм).

Подставив в формулу числовые значения скорости 0,5 м/с, разницы температур 20 °С и тепловой мощности 10 кВт получим числовое выражение: D = √ (354· (0,86 · 10/20) /0,5) = √304,44 = 17,45 мм

Данный показатель соответствует наружному диаметру ПП-трубы в 20 или 25 мм.

Чтобы более точно определить диаметр полипропиленовых труб, можно воспользоваться формулой расчета тепловой мощности из ряда показателей, которые аналогичны приведенным выше для ввода данных в онлайн-калькулятор. Однако вряд ли такие операции имеют практический смысл при выборе трубного диаметра из двух типоразмеров в 20 и 25 мм.

Для снижения гидравлических потерь предпочтительно использовать трубопровод большего размера. Если теплоотдача слишком велика или наоборот недостаточна, всегда можно изменить температуру теплоносителя и скорость вращения рабочего колеса циркуляционного электронасоса. Обычно стандартной аппарат имеет трехступенчатую регулировку числа оборотов вала электродвигателя.

Рис. 12 Варианты подключения радиаторов производя отопление в частном доме из полипропиленовых труб своими руками

https://youtube.com/watch?v=vkXy8qoEukQ

Монтируя отопление в частном доме из полипропиленовых труб своими руками пользователю приходится решать задачу, каким диаметром прокладывать отопительный трубопровод. Ответ на вопрос, как правильно выбрать размер ПП-труб, можно найти в онлайн калькуляторах или таблицах, рассчитать диаметр при помощи формул или воспользоваться рекомендациями специалистов, проводивших монтаж аналогичных систем.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
