Как используют специальный кабель для обогрева водопроводной трубы
Монтаж греющего кабеля для водопровода: метод утепления снаружи
Внутренний обогрев труб
Для обустройства системы, подогревающей водопроводную магистраль изнутри, требуется электрокабель для обогрева труб, но устанавливать его придется не снаружи, а внутри трубы. Это существенно повышает сложность работы, но и эффективность собранной системы получается на порядок выше. Чаще всего внутренний подогрев используется в кранах и насосах, установленных под открытым небом.
Заключение
Установленная труба для водопровода с подогревом – это надежная защита системы водоснабжения от прорыва в зимнее время. Смонтировав такую конструкцию, можно разом избавиться от ряда неприятных проблем, неизбежно сопровождающих любой трубопровод, находящийся за пределами здания.
Греющий кабель для водопровода своими руками
Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище «полевка»).
Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.
Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.
При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.
Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.
В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.
Смотрите видео, как простой провод сделать тёплым:
Подключение к сети
Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной»
Все этапы подключения рекомендуем наглядно просмотреть на видео:
Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:
Монтаж наконечника и соединение двух участков
Как правильно разделать саморегулирующийся проводник
Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: УЗО и терморегулятор. Первое устройство защитит систему обогрева от утечек тока, а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

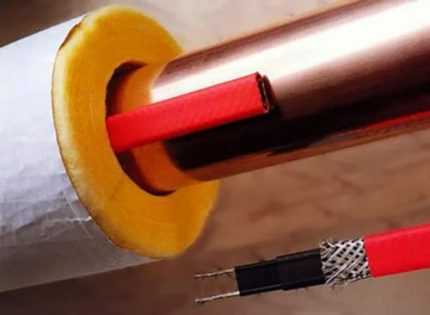

Теплоизоляция греющих кабелей
Вне зависимости от типа кабеля, необходимо произвести утепление. Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.
Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину
В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.
По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.
Прямое подключение греющего кабеля без муфт
Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?
Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.
А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.
Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.
Подобные комплекты выпускает компания Eltherm.
Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.
Освобождаем оплетку и скручиваем ее в жгут.
Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.
Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.
Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.
После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.
На заземление также натягивается трубка.
После этого все жилки и оплетка прессуются втулочными наконечниками.
Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.
Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.
А еще лучше сразу монтировать дифф.автомат.
Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.
Ошибка №10
Очень многие забывают про пусковой ток.
Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.
Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!
Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.
Изоляция проверяется между:
оплеткой и трубой
оплеткой и рабочими жилами
Необходимо ли последующее утепление обогреваемого трубопровода?

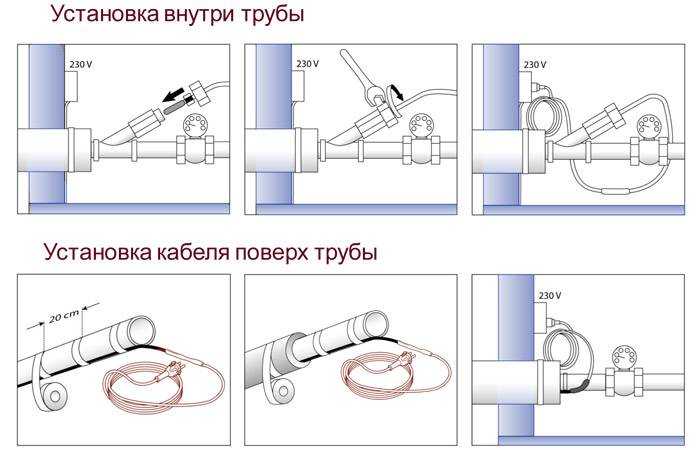

Монтаж нагревательного изделия
Укладывать греющий кабель можно внутрь трубопровода либо крепить его снаружи. Каждый из этих способов монтажа имеет свои преимущества и недостатки:
- Укладывать кабель внутрь можно только в том случае, если диаметр трубопровода позволяет сделать это. Данная методика применима тогда, когда нет возможности обустроить наружный обогрев (коммуникации покрыты битумом или бетонным раствором). Для обустройства внутреннего обогрева не подходят одножильные изделия резисторного типа.
- Главным достоинством наружного монтажа является простота и удобство выполнения работ, а также практичность. В этом случае вы можете использовать любые типы греющих кабелей.
Рассмотрим каждый из способов монтажа более подробно.

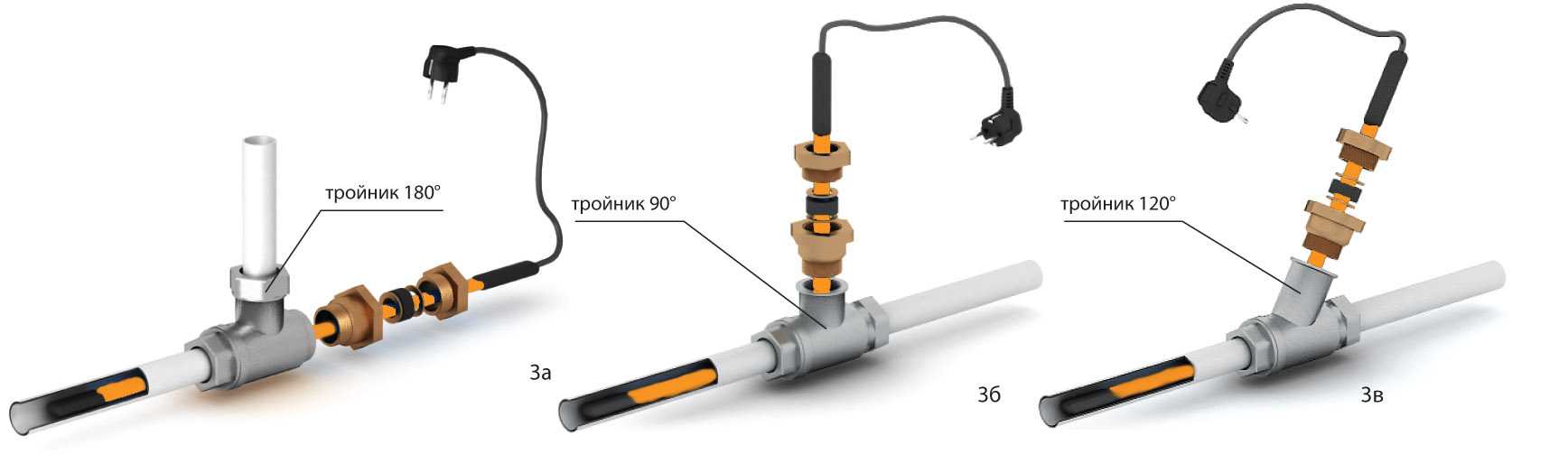

Внутренний монтаж
Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде
Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде. Для выполнения монтажа вам не нужен полный доступ к трубопроводу. Для этого используется специальная муфта, через которую кабель заводится в водопроводную систему на необходимую длину. После этого другой конец провода подключается к электрической сети. По сути, муфта – это специальный тройник, накручивающийся на трубопровод в месте выхода.
Стоит знать: эффективность данного способа обогрева в 2 раза выше, чем у наружной прокладки. Поэтому разрешено использовать греющее устройство меньшей мощности. Помимо этого для утепления такого трубопровода понадобится меньший слой теплоизоляционного материала.
К недостаткам данной методики утепления стоит отнести следующее:
- Для обогрева канализационных труб такой способ не подходит. В этом случае разрешён только наружный монтаж греющего устройства.
- Если на участке трубопровода есть разветвления, краны и изгибы под углом 90 градусов и больше, то такой способ не подходит.
- Поскольку внутренний просвет трубы немного уменьшается из-за проложенного кабеля, напор воды снижается.
- На длинных участках монтаж выполнить довольно сложно.
- С течением времени провод может обрасти налётом, что приведёт к засорению труб небольшого диаметра.

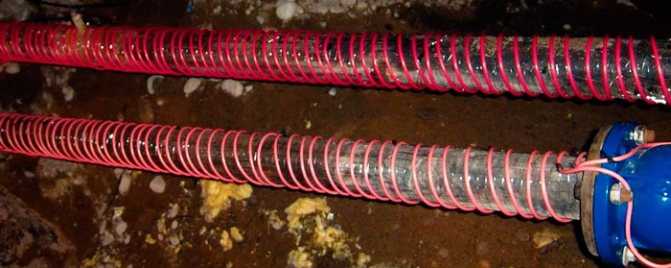

Наружный монтаж
Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой
Такой способ установки греющего изделия выполняется довольно просто. Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой. Помимо фиксации эта плёнка эффективно отражает тепловые лучи. Затем труба обматывается слоем теплоизоляционного материала.
Данный способ установки обогревательного изделия можно выполнить своими руками. При этом просвет труб не уменьшается, а испортившееся нагревательное изделие несложно заменить. При этом вы можете использовать два способа укладки кабеля:

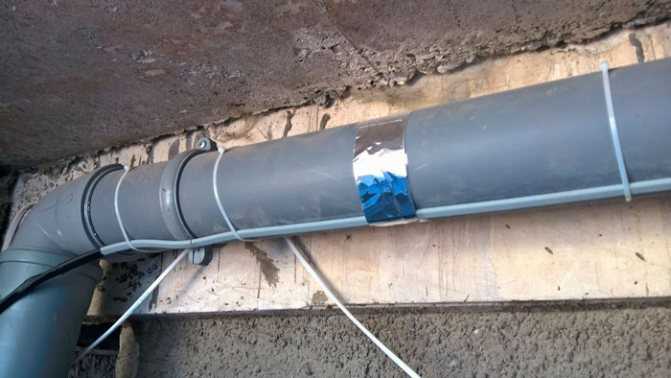

- Кабель фиксируется при помощи скотча с одной стороны трубы. При этом для увеличения площади соприкосновения и теплоотдачи изделие укладывается волной. После этого труба утепляется.
- Трубы, уложенные в климатических регионах с суровыми зимами, лучше обматывать кабелем. При этом шаг витка равен 50 мм. Для более надёжной фиксации изделие крепится в нескольких местах при помощи фольгированного скотча.

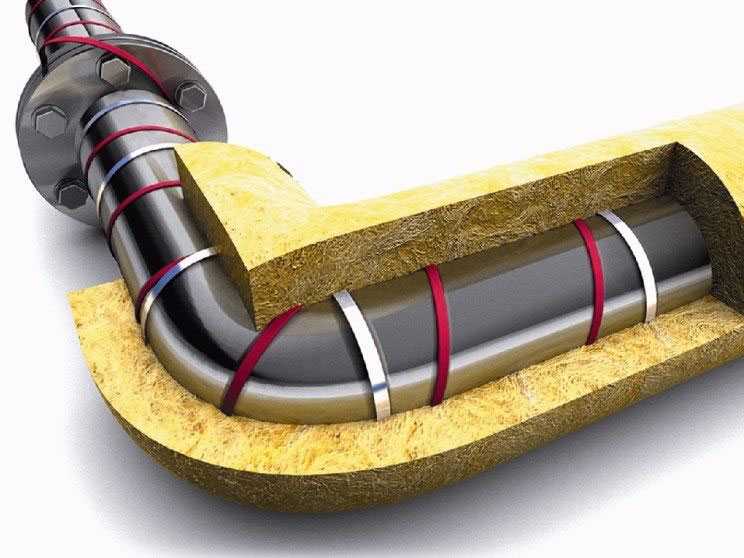

После выполнения любого способа укладки кабеля вся труба плотно обматывается скотчем. Это позволит защитить теплоизоляционный материал от сильного нагревания, поскольку воздействие высоких температур для него может быть губительно.
Внимание: резистивное изделие подключается посредством терморегулятора. Он обеспечит равномерный нагрев и не допустит перерасхода электроэнергии. В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится
В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится.
Преимущества электрического обогрева системы водоснабжения
- Обогрев системы водоснабжения поддерживает стабильную температуру воды.
- В системе водоснабжения не будут накапливаться примеси, которые имеют более низкую систему замерзания.
- Предотвращается застой и кристаллизация твердых фракций.
- В системе водоснабжения будет поддерживаться стабильная температура горячей воды.
- Облегчается проход по системе водоснабжения вязких жидкостей.
- Водопроводная система будет работать без перерывов.
- Наружная поверхность водопроводных труб не будет покрываться конденсатом и льдом.
- Наличие системы кабельного обогрева позволит не заглублять водопроводные трубы вашего дома глубоко в землю.
- Электроподогрев системы водоснабжения позволит не проводить ее ремонт по окончании зимнего периода.
Итак, внедрение системы электрического обогрева водоснабжающих труб имеет несомненное преимущество. Радует и то, что такая система обходится ее владельцу недорого, кроме того, ее размещение и монтаж может провести даже домовладелец, не обладающий серьезными технологическими навыками.
Прежде всего необходимо разобраться, каким образом происходит электрический обогрев систем водоснабжения и выбрать для себя наиболее подходящую технологию подогрева.
Структура кабеля для обогрева водопроводных труб
Кабельный метод обогрева системы наружного водоснабжения является, по-видимому, самым недорогим, распространенным и удобным способом. Его суть заключается в размещении вдоль всей водной магистрали специального кабеля, который нагревается сам и нагревает жидкость в трубах водопровода. Схема расположения нагревательного кабеля может различаться: его можно прокладывать непосредственно вдоль водопровода или обматывать вокруг труб водоснабжения. Выбор способа размещения нагревательного кабеля зависит от предпочтений домовладельца и технических характеристик систем кабельного обогрева.

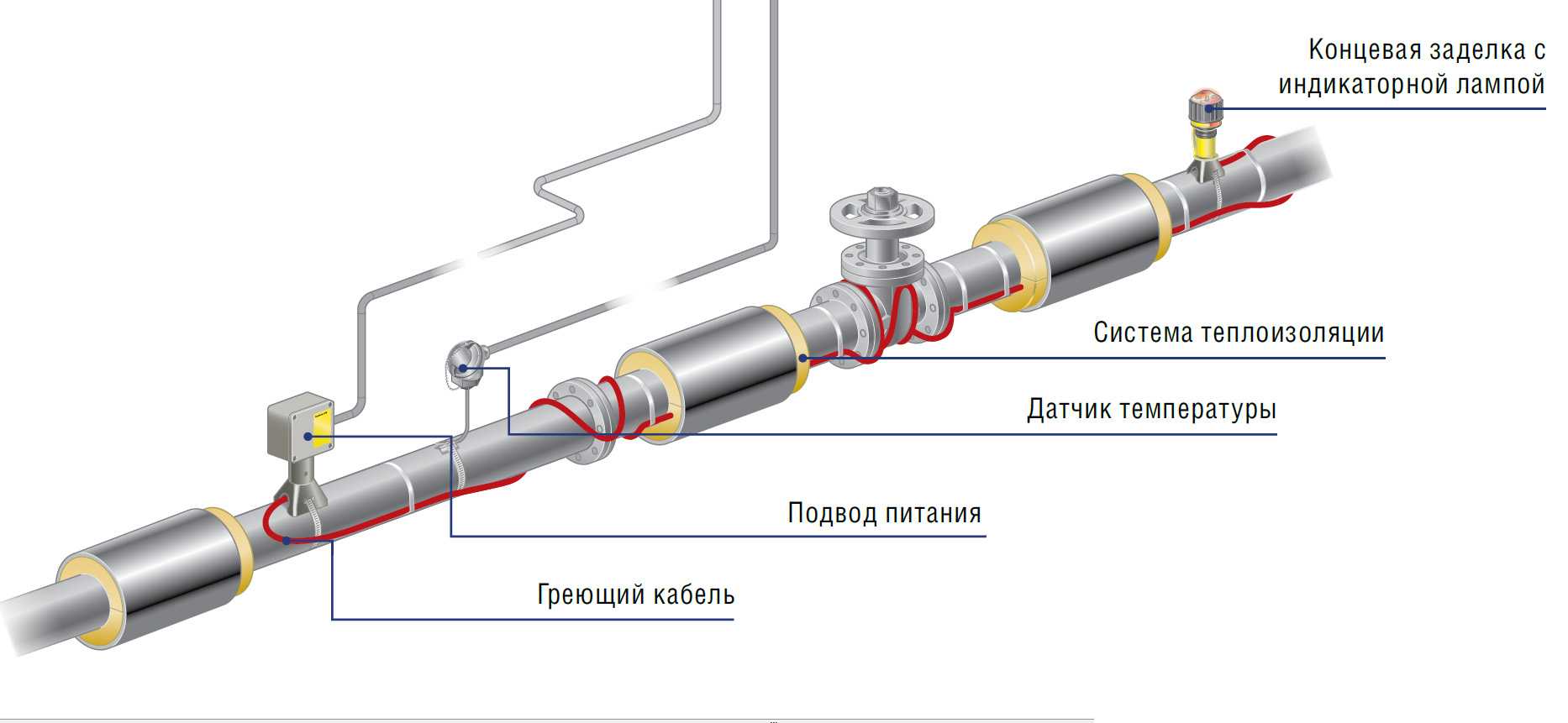

Кабельные системы подогрева водоснабжения состоят, как правило из следующих основных элементов:
- систем запуска, расположенных в управляющем шкафу,
- алюминиевой ленты, изолирующей систему подогрева,
- материала для тепловой изоляции водопровода,
- нагревательного кабеля,
- регулятора уровня температуры.
Однако, комплектация систем кабельного обогрева водоснабжения может отличаться в зависимости от комплектации и технических характеристик. Так при наличии в составе системы резистивного двухжильного саморегулирующегося нагревательного кабеля, наличие специального регулятора температуры не является обязательным. При подключении такого кабеля к силовой системе посредством специального соединительного элемента уровень его нагрева определяется автоматически.
Конструкция
Инструктаж по подключению обогрева

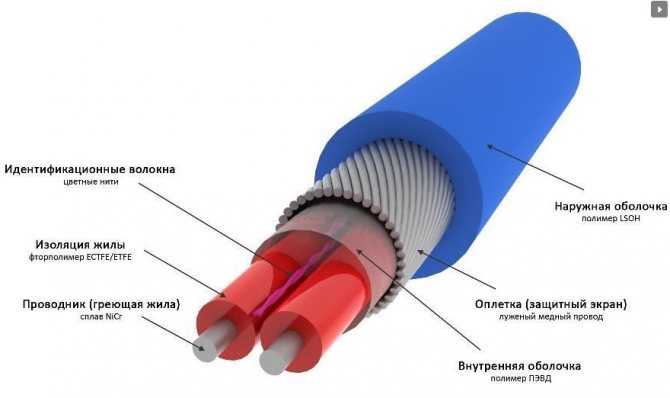

Виды и строение нагревательного кабеля
На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:
- резистивный провод;
- саморегулирующий кабель.
Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.
Резистивные проводники
Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.
Саморегулирующий кабель
Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.
Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.
Система обогрева трубопровода: установка
Монтаж системы обогрева труб.
При монтаже обогрева труб необходимо изолировать кабель посредством алюминиевого скотча или трубы в целях недопущения соприкосновения с теплоизоляционными материалами. Рассмотрим наиболее популярные методы монтажа нагревательного кабеля на трубах.
Метод № 1. Кабель (иногда их несколько) необходимо протянуть вдоль трубы и прикрепить по всей протяженности посредством алюминиевой липкой ленты.
Метод № 2. Отмерить необходимый метраж кабеля, провесить вдоль трубы в форме петель. Изначально слегка приклеить кабель к трубе кусочками алюминиевого скотча, затем намотать образовавшиеся петли на трубу и с помощью этого же скотча прикрепить к трубе на всей протяженности.
Метод № 3. Кабель необходимо единовременно намотать на трубу с необходимым расстоянием между витками и прикрепить по всей протяженности посредством алюминиевой липкой ленты.
При использовании любого из приведенных способов в обязательном порядке трубу с установленным нагревательным кабелем следует маркировать «200 вольт, опасно, нагревательный кабель».
Фактический любой вид системы обогрева труб от промерзания в целях управления предполагает применение терморегулятора, что позволит гарантировать минимальный расход электрической энергии и самый результативный обогрев водопровода, предоставляющий возможность на протяжении всего года не сталкиваться с затруднениями в связи с промерзанием трубопровода воды в частном доме или на даче.

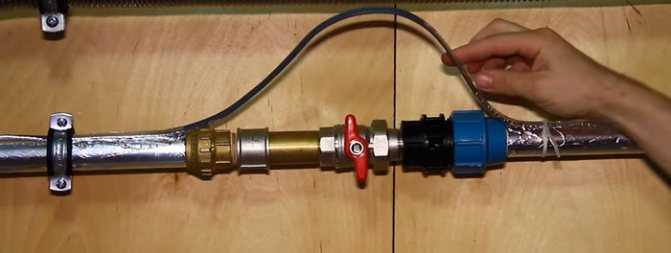

Монтаж на трубе с вентилем
А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

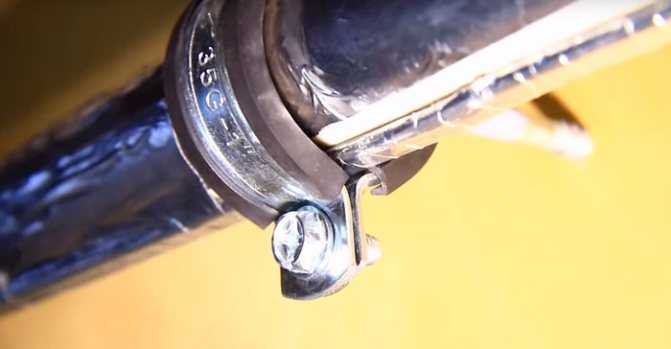

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.
В крепежных точках хомуты придется временно убрать.
При этом сам провод должен проходить через нижнюю точку крепления хомута.

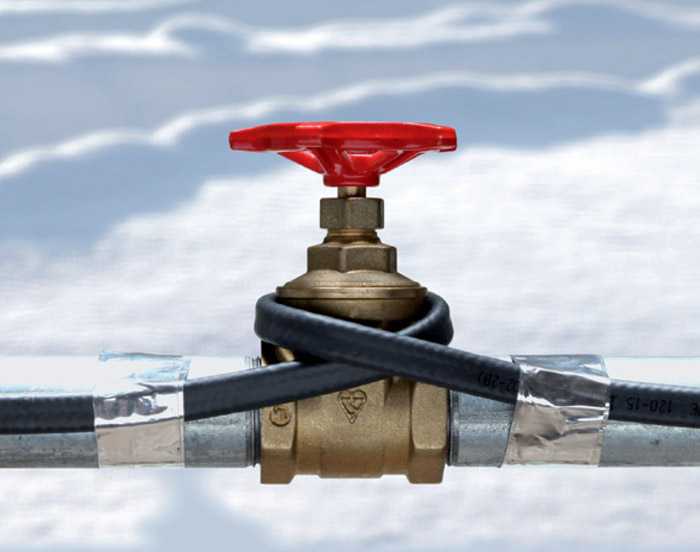

А что делать с краном?
Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.
Поэтому должен быть сделан запас в виде петли.
После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.
Поверх всего натягивается теплоизоляция.
Какие типы существуют
Виды греющего кабеля
Нагревательные кабели делятся на саморегулирующиеся и резистивные, в зависимости от того, с какой схемой тепловыделения мы имеем дело.
Рассмотрим особенности каждого вида:
- Резистивные обогревательные кабели:
- Подразделяются на зональные и линейные. Когда ток проходит по нагревательным жилам, линейные модели выделяют тепло.
- Они могут быть одножильными и двужильными, то есть иметь в составе несколько жил спиральной или линейной формы.
- Следует отметить, что резистивные кабели запрещено резать, чтобы получить необходимую длину.
- Саморегулирующиеся нагревательные кабели:
- По своей конструкции схожи с резистивными, отличие заключается в отсутствии изолирующего покрытия.
- Тепловыделение на различных участках кабеля может изменяться, поскольку при повышении температуры сопротивление полимера возрастает, снижая тепловыделение. Это и есть эффект саморегулирования, который исключает возможность перегорания или перегрева системы.
- Данный вид кабелей, в отличие от резистивных, можно резать на части длиной от 20-ти см до нескольких метров.
Принцип действия саморегулирующегося кабеля
Техника подключения кабеля для обогрева труб
Для всех видов греющих изделий в процессе монтажа необходимо заизолировать конец, соединить его с проводами подключения. Чтобы выполнить эти работы, понадобится небольшой комплект инструментов и материалов. Используются нож, пассатижи, бокорез и фен для строительных работ.
Подготовка кабеля к подключению.
В набор материалов входят различные по длине и диаметру изоляционные трубки и гильзы, которые используются в качестве клемм. Изоляционный материал особый, термоусадочный, с нанесенным внутри слоем клея, что способствует повышению качества защиты соединения. Для изоляции конца кабеля можно приобрести готовую к применению заглушку вместо термоусадочной трубки.
Установка концевой муфты выполняется в такой последовательности:
- срезают 2 см внешней изоляции;
- снимают оплетку;
- надевают муфту и прогревают феном;
- зажимают пассатижами.
Если работают с саморегулирующимся изделием, один провод отрезают вместе с матрицей короче на 10 мм, чтобы получилось 2 разных по длине жилы. Вместо дорогой заглушки можно использовать термоусадочную трубку. Ее надевают на подготовленные провода, прогревают феном, заливают клеем из термопистолета. Для надежности можно обмотать изолентой.
Во многом похожа процедура соединения 2 отрезков или подключения питающих проводов. Пошаговая инструкция несложная:
- Ножом разрезают общую изоляцию, освобождают жилы. Одну из них укорачивают, чтобы получилась лесенка. Подобное делают с другим куском.
- Зачищают концы проводов, на каждый надевают термоусадочную трубку. На один из проводников — общую длинную.
- Зачищенные концы вставляют в гильзы, зажимают. Начинают с более короткого провода. С другой стороны заводят жилы второго кабеля, обжимают. Убеждаются в прочности соединения, потянув в разные стороны.
- Натягивают малые термотрубки, обдувают феном, прижимают. Такую же операцию проделывают с общей термоизоляционной муфтой.
Видео: как подключить греющий кабель
В монтаже существуют нюансы. В частности, на кабеле имеется оплетка, и многие не знают, что с ней делать. Она служит для заземления, которое следует выполнить по всем правилам или отказаться от него. Есть несколько вариантов, как поступить в этом случае, и каждый требует своего подхода
После просмотра видеоматериала станет ясно, как подключить греющий кабель, на какие моменты обратить особое внимание
Саморегулирующийся кабель — принцип работы
У саморегулирующегося, замкнутого контура или петли нет.
Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!
Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.
То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.
Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.
Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.
Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.
Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.
Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.
Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.
Вам не придется покупать и подключать термостат.
Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.
Обогрев трубопроводов греющим кабелем: принцип действия и стоимость
Принцип подобного обогрева достаточно прост и похож на работу тёплых полов. Подходит для водопровода саморегулирующийся обогревающий кабель или резистивный. Его прокладывают в нужном месте и подключают к электросети.
Проводка медленно прогревает трубопровод до температуры, необходимой для нормального функционирования системы
Монтаж обогревательного устройства осуществляется двумя способами:
- прокладывается внутри сети;
- обматывается снаружи.
Какой из этих двух способов выбрать – зависит от конкретного случая
Резистивный провод обогрева для водопроводных труб стоит меньше саморегулирующегося, поэтому его применяют чаще.
Саморегулирующийся проводник хорош тем, что значительно экономит электроэнергию и не требует установки терморегулирующего устройства. Его единственный недостаток – в два раза выше стоимость по сравнению с резистивным аналогом.
В каких ситуациях требуется установка прогревающего проводника:
- при расположении труд снаружи дома;
- инженерные сети расположены выше уровня промерзания грунта;
- в некоторых местах трубопровод переходит из подземной части в наземную;
- коммуникации проходят внутри неотапливаемого пространства (чердак, веранда).
Подогрев трубы водопровода позволяет избежать замерзания и позволяет поддерживать необходимую температуру весь зимний период
Стоимость резистентной проводки начинается от трёхсот рублей. Саморегулирующийся проводник обойдётся примерно в семьсот – тысячу рублей.
Разновидности нагревательных проводов
Основополагающие задачи систем обогрева трубопроводов
Схема саморегулирования обогрева труб.
Выбирая, на какой системе обогрева остановиться, следует помнить, что у нее есть задачи, которые она должна выполнять:
Система должна способствовать предотвращению образования конденсата и замерзанию транспортируемой жидкости.
Осуществлять компенсацию теплопотерь, что очень важно, если температура воды на входе и на выходе должна быть неизменна, а обогрев позволяет возместить теплоотдачу в окружающую среду. Помимо этого, возможно повышение до нужного уровня технологических температур в случае остановки работы трубопровода.
Выполнять технологический обогрев, рождающий необходимость поддерживать определенную температуру частного процесса
Стоит отметить, что если происходит поглощение тепла, то система обогрева должна иметь запас мощности для восстановления баланса.
Осуществлять нагрев жидкости на начальном этапе по активному участку трубопровода в целях организации нормальных условий ее доставки в иные участки трубы.
В целях эффективного решения задач обогрева труб могут быть использованы саморегулирующиеся и резистивные кабели
Следует обратить внимание, что саморегулирующийся кабель при снижении температуры трубы повышает количество выделяемого тепла, а при повышении – уменьшает. Подобный кабель определенно упрощает процесс проектирования и расчета планируемой системы, а заодно существенно повышает надежность и долгосрочность использования, а также значительно уменьшает расход электроэнергии
При подготовке к монтажу системы обогрева необходимо осуществить расчет мощности и длины кабеля посредством определения теплопотерь трубопровода, которые зависят от таких параметров, как:
- диаметр и протяженность трубопровода;
- вид и толщина теплоизоляционного материала;
- окружающая температура;
- температура поддержания транспортируемого вещества в жидком состоянии.
Для теплоизоляции водопровода, как правило, используют такие материалы, как:
- пенополиуретан;
- вспененный полиэтилен;
- минеральная вата и т.п.
Следует учитывать еще один момент: толщина теплоизоляционного слоя должна составлять не менее 50 мм. Помимо того, материал следует оградить от возможности попадания влаги, иначе его эффективность значительно снизится.
Как проложить греющий кабель снаружи трубы
Для монтажа по наружной стороне вам понадобятся:
сам кабель
алюминиевый скотч
Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.
нейлоновые стяжки
теплоизоляция
Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.
Ошибка №6
При этом нет нужды обматывать всю трубу целиком.
Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.
Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.
В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.
Далее необходимо закрепить кабель.
Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.
Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.
Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.
Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.
При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.
Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.
Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.
В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.
Поверх кабеля приклеивается еще один слой фольгированного скотча.
После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.
Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.
Теплоизоляционный шов заделывается армирующим скотчем.
Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.
Саморегулирующиеся нагревательные кабели
Схема обогрева кабелем внутри труб.
Саморегулирующиеся кабели организуют не только нагрев труб, но и, при необходимости, оттаивание льда и снега, обеспечение определенной температуры в трубопроводах горячего водоснабжения.
Эта система самая надежная и экономичная на сегодняшний день, в связи с тем что нагревательный кабель обладает уникальной характеристикой, благодаря которой может менять мощность на каждом участке трубопровода в зависимости от необходимого количества теплоотдачи: в холодных участках – больше тепла, в теплых – меньше.
Таким образом, обратите внимание, что саморегулирующийся кабель позволит предотвратить перегревание трубы, а также уменьшить расход электроэнергии, потраченной на обогрев. В любом случае каждый водопровод нужно рассматривать отдельно и подбирать именно ту систему обогрева и защиты от воздействия лютых морозов, которая окажется самой качественной, эффективной и практичной в конкретном случае
В любом случае каждый водопровод нужно рассматривать отдельно и подбирать именно ту систему обогрева и защиты от воздействия лютых морозов, которая окажется самой качественной, эффективной и практичной в конкретном случае.
Обогрев водопроводных систем с помощью электричества
Системы обогрева водопроводоа с помощью греющего кабеля — наиболее простой и эффективный способ из всех известных. Электрический ток повышает температуру трубопровода с помощью кабелей,, размещенных внутри или снаружи труб и выделяет тепло.
Монтаж греющего кабеля — простая и быстрая процедура, позволяющая поддержать температуру рабочей среды выше нуля. При этом вода внутри труб не замерзает, сохраняя тробопроводы от разрыва. Но греющий кабель требует дополнительного уровня защиты обогревающей системы.
В настоящее время для защиты систем трубопроводов самыми эффективными являются резистивный и саморегулирующийся кабели.
- Температура постоянна по всей длине кабеля
- Выделение тепла происходит постоянно и для экономии электроэнергии такие системы обогрева должны комплектоваться датчикам температуры и терморегуляторами, включающими и отключающими систему по необходимости
Саморегулирующийся кабель более экономичен, хоть и стоит дороже. Полупроводниковая матрица вырабатывает тепло, количество которого может быть разным на разных участках водопроводной системы. Этот вид кабеля является самым экономичным и потребляет минимальное количество электроэнергии, не требуя дополнительной аппаратуры. При повышении температуры окружающей среды он снижает количество вырабатываемого тепла и наоборот.
Среди плюсов саморегулирующихся систем можно перечислить:
- Более экономный расход электроэнергии
- Обогрев распределяется по температурным зонам, холодные участки обогреваются сильнее
- Самая эффективная система обогрева трубопроводов
- Можно использовать участки греющего кабеля на отрез
Недостаток у этого обогревающего кабеля, пожалуй, только один: более высокая цена по сравнению с резистивным. Но она с лихвой компенсируется уже в первый год эксплуатации, а срок службы саморегулирующего кабеля составляет несколько десятков лет/
