Водяной теплый пол своими руками: расчет, схемы и самостоятельное устройство

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

Особенности электрических напольных систем

Технология подготовки и раскладки электронагревательных элементов отличаются от устройства водяных контуров и зависит от типа выбранных нагревательных элементов:

резистивные кабели, углеродные стержни и кабельные маты допускается укладывать «сухим» (прямо под покрытие) и «мокрым» способом (под стяжку либо плиточный клей);
карбоновые инфракрасные пленки, показанные на фото, лучше использовать в качестве подложки под покрытие без заливки стяжки, хотя некоторые производители допускают укладку под кафельную плитку.

Электронагревательным элементам присущи 3 особенности:

равномерная теплоотдача по всей длине;
интенсивностью нагрева и температурой поверхности управляет терморегулятор, ориентирующийся на показания датчиков;
нетерпимость к перегреву.

Последнее свойство – самое неприятное. Если на участке контура заставить полы мебелью без ножек или стационарной бытовой техникой, нарушится теплообмен с окружающим воздухом. Кабельные и пленочные системы станут перегреваться и прослужат недолго. Все нюансы данной проблемы освещены в очередном видео:

Watch this video on YouTube

Саморегулирующиеся стержни спокойно переносят подобные вещи, но здесь начинает влиять другой фактор – покупать и закладывать дорогие карбоновые нагреватели под мебель нерационально.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

площадь обогреваемого помещения;
наружный диаметр труб;
материал, из которого изготовлены трубы.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

насколько прочный материал и как долго прослужит;
теплопроводимость;
как характеризуется по эксплуатации;
особенности монтажных работ;
как соотносятся цена и качество;
отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

низкой доступной цене;
достойной тепловой проводимости;
простоте монтирования;
исключительно гладкой поверхности изнутри;
устойчивостью к воздействию коррозии.

Чаще применяется на практике:

полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Плюсы и минусы системы «теплый пол» на стенах

Перед тем, как рассматривать негативные стороны таких вариантов обогрева, следует напомнить принцип их работы, который уже сам по себе представляет большой «минус». Многие знают, что тепло в комнате распространяется по принципу конвекции либо излучением. Особенность первого варианта заключается в том, что нагретый воздух сразу уходит к потолку, а тепловое излечение расходится от источника сантиметров на двадцать максимум, после чего в силу вступает воздушная конвекция.

Теперь представим себе, что произойдет с теплом в том случае, если основным или даже единственным источником обогрева является стена. Естественно, будет подвергаться прогреву двадцатисантиметровое пространство, после чего тепло поднимется вверх, грея пол соседям. Проще говоря, над вашим полом будет прохладно, возле потолка – жарко, в центре помещения – приемлемо. Одним словом, в комнате будет не очень комфортная атмосфера. Многие скажут в этом случае, что имеются радиаторы отопления. Да, имеются, но в этом случае монтаж теплого пола на стену полностью утрачивает свой смысл. Можно такой вариант использовать, чтобы просушивать влажные стены, но удовольствие окажется по стоимости расходов весьма сомнительным. Будет лучше выполнить качественную заделку межпанельных швов.

В отношении прочих недостатков, которые присущи системам отопления, встроенным в стены, можно сказать следующее:

у прогреваемых стен не рекомендуется расставлять мебель. Она не только будет являться преградой для распространения тепла, но и сама станет высыхать, сокращая эксплуатационный период;
на стену, в которую вмонтирована отопительная система, вы не сможете повесить картины либо телевизор – есть вероятность установленными креплениями повредить нагревательные элементы отопления. Но этот вопрос можно продумать заранее, на этапе монтажа системы;
вас ожидают большие потери тепловой энергии. Здесь все просто – система греет стену, с обратной стороны которой находится холодный уличный воздух;
есть еще одна негативная особенность – точка росы, которая начнет смещаться глубже в стену. Зимой будет накапливаться влага в виде конденсата, что повлечет за собой две проблемы – промерзание и развитие грибка. Цикл «замораживание – оттаивание» станет однозначной причиной преждевременного разрушения стен;
встроенные электрические системы однозначно станут потреблять много энергии;
финишная отделка стен будет служить вам значительно меньше, чем при обычном эксплуатационном режиме. Обои начнут отклеиваться, на поверхности штукатурного слоя появятся трещины.

В противовес сказанному можно выставить только два положительных момента:

так как обогрев будет вертикальным, пыль не станет сильно распространяться по всей комнате;
укладка системы отопления в стену позволит освободить в помещении дополнительное пространство.

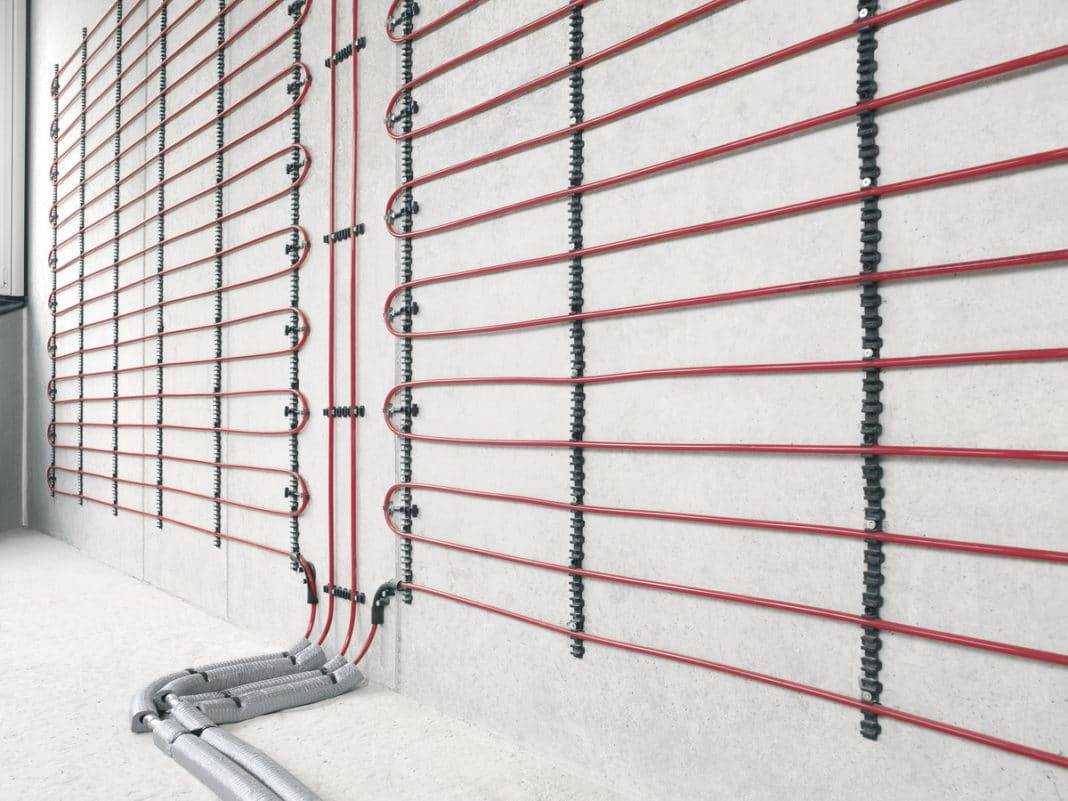

Теплый пол на стену имеет ряд недостатков

Одним словом, если есть идея устроить утепление стен системой теплого пола, рекомендуется тщательно взвесить все особенности, проконсультироваться у специалистов.

Тестирование водяного пола

Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:

Система полностью заполняется теплоносителем;
Давление в контуре доводится до 5 бар;
Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.

После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео – Теплый пол “Валтек”. Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.

Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.

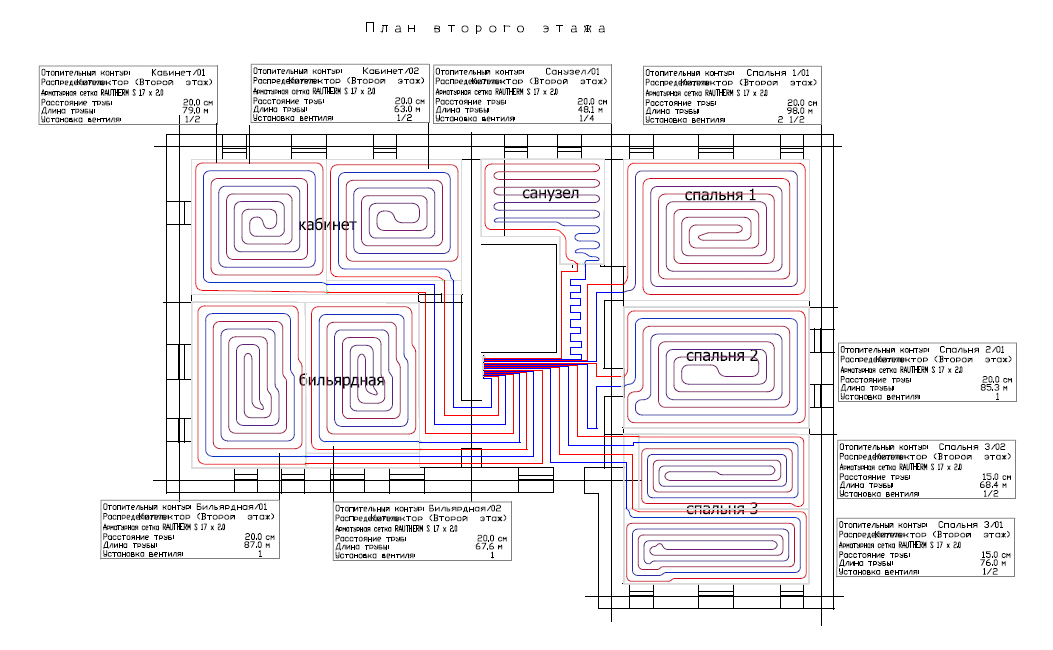

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

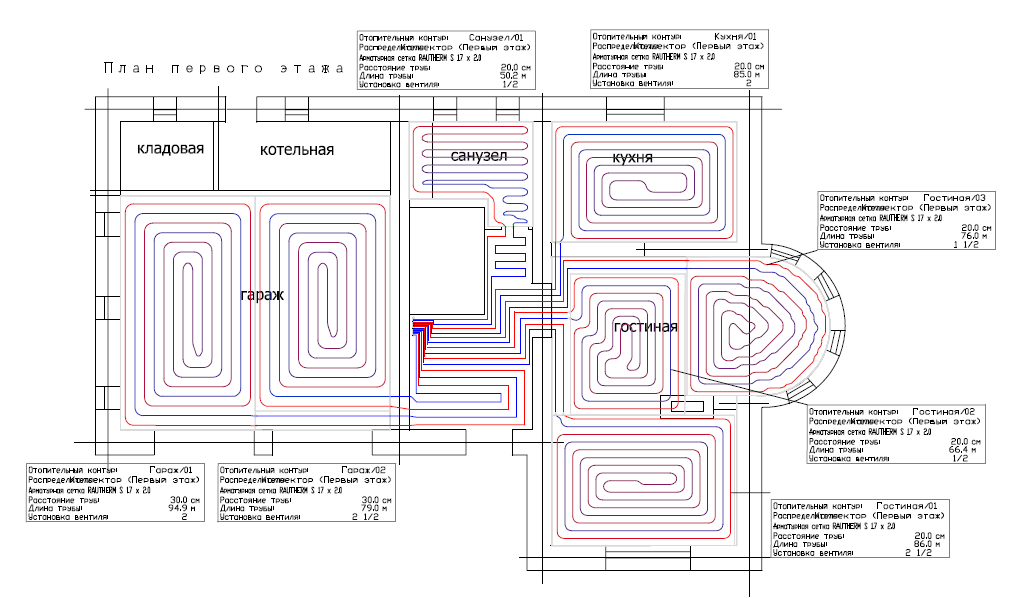

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

марку утеплителя;
материал водоводов (труб);
тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

Выбираются трубные изделия диаметром 16 и 20 мм.
Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:

нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
жила заземления сделана из луженой меди;
кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами — советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Пример приблизительного расчёта

Рассмотрим на простом примере, как рассчитать обогреваемую площадь и мощность электрического пола на кухне, которая располагается на первом этаже. Пол будет использоваться в качестве дополнительного источника тепла. Площадь помещения равна 10 м2. Из нее требуется вычесть площади, занимаемые холодильником и мебелью – 0,36 м2 и 2,4 м2. От стен при прокладке контура стоит отступить примерно на 5-10 см – это составит около 0,5 м2. Таким образом, получаем 10 – 0,36 – 2,4 – 0,5 = 6,7 м2. Это значение равно той площади пола, под которой будет обустроен электрообогрев. Для кухни, расположенной на первом этаже (то есть снизу помещения находится холодный подвал), при условии дополнительного обогрева достаточной будет мощность пола 140 Вт/м2. Теперь требуется умножить площадь обогреваемого пола 6,7 м2 на 140 Вт/м2. Получается, что мощность нагревательной системы должна быть 930 Вт.

Расчет теплого пола своими руками

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу — расстоянию между трубами.

Для зоны умеренного климата:

При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
Если стены не утеплены, 10-15 см.
В просторных помещениях, где часть стен холодные, а часть — теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам — его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление — слишком большими.

Идеальное покрытие для теплого пола — это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый — очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни — линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум — без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Как рассчитать тёплый водяной пол

Посмотрим, сколько материалов потребуется для обустройства в помещении водяной системы подогрева. Расчет количества труб на 1 м2 в этом случае производится так: необходимо узнать, сколько составят теплопотери в помещении. Их проще всего определить с помощью онлайн-калькулятора, в который вносятся данные о самом строении, а также о погодных условиях на улице. Пусть они будут равны 80 Вт/м2. Площадь квартиры, где будет обустраиваться система теплого пола, возьмем равную 80 м2. В итоге общие теплопотери можно узнать, перемножив два значения 80х80 = 6400 Вт. Именно это значение придется компенсировать при помощи всех систем обогрева с запасом мощности до 20%.

Водяной теплый пол

Таблица. Расчет трубы в зависимости от шага петли.

Шаг, см	Расход, м п./1 м кв.
10	10
15	6,7
20	5
25	4
30	3,4

Обычно расстояние между водоводами выдерживается около 15 см при сечении трубы 16 мм. Тогда мощность 1 м2 пола составит около 100 Вт. Поделив общую площадь помещения на размер шага, получаем: 80/0,15 = 533 м. Именно столько метров трубы и потребуется для обустройства системы водяного подогрева в этой квартире. Примерно так же вычисляется и длина каждого контура.

В строительных магазинах в продаже имеются трубы уже определенной длины – от 50 до 240 м. Они смотаны в бухты. А для присоединения к коллектору всей системы придется купить водоводы большего диаметра.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

При этом учитываются следующие факторы:
площадь обогреваемой поверхности, общая площадь помещения;
площадь, тип остекления;
наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
уровень проникновения солнечных лучей в помещение;
наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
120 Вт/м² – при площади дома до 150 м²;
100 Вт/м² – при площади 150-300 м²;
90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
материал, из которого изготовлены трубы;
схема укладки контуров;
длина каждого контура;
диаметр;
расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Шаг укладки трубы теплого пола

Ко всем ошибкам, мною перечисленным, я хочу обратить ваше внимание на то, что даже при замечательной разметке на пленке, эти шабашники умудрились не попасть в разметку. При этом шаг пляшет до 100 мм. При этом шаг пляшет до 100 мм

При этом шаг пляшет до 100 мм.

Развороты контуров ужасные, как будто кто-то заблудился в лабиринте или в упор не видит разметку.

Прохождение магистралей вообще оставляет желать лучшего. Такое ощущение складывается, что монтировали теплые полы слепые или плохо видящие монтажники. Скажите мне, как можно на расстоянии одного метра не видеть яркую красную разметку? На лицо очередная ошибка монтажа теплого пола

А ведь всего этого можно избежать, если посмотреть работу тех, кого вы хотите нанять. На фото, например, или на недавно сданном объекте. Так же я часто практикую звонки моим клиентам и прошу их поделиться моими работами и подходом в монтаже.

Я даю 100 процентов на то, что если у этого клиента кто-нибудь, попросит телефон мастеров, которые смонтировали ему теплые полы, то он не даст. Так как не захочет потом краснеть, когда не довольные клиенты позвонят ему и скажут: «Кого ты нам блин дал. Эти шабашники даже по разметке ровно не могут смонтировать трубы».

А еще этим шабашникам предстоит монтировать котельную с магистральным коллектором. Я уже предвкушаю цирковое представление.

Какое финишное покрытие положить на теплый промышленный пол

В условиях промышленных нагрузок оптимальным финишным покрытием может послужить полимерный наливной пол.

Особенности монтажа:

при устройстве наливного полимерного покрытия напольное отопление должно быть отключено. ;
в помещении не должно быть повышенной влажности воздуха, основания, сквозняков;
бетон должен быть хорошо просушен, остаточная влажность должна составлять не более 4% по массе.

Систему электрического пола выключают примерно за сутки до начала работ, а запускают спустя 2-3 дня после заливки

Полимерный промышленный наливной пол может быть:

эпоксидным – применяется для решения большинства задач;
полиуретановым – более эластичное по сравнению с эпоксидным покрытие;
специальным (декоративным, антискользящим, химически стойким, безыскровым).
