Оголовок трубы дымохода на печную трубу: что такое оголовник, предназначение, монтаж

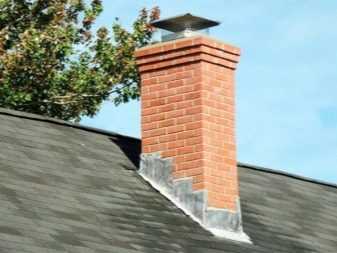

Как поместить оголовок на крыше?

При проектировке отопительной системы с дымоходом очень важно соблюдать технику безопасности. В подобных проектах пренебрегать правилами опасно не только для собственной жизни, но и для жизней всех жителей помещения

При проектировке важно учитывать вес системы. Это нужно для того, чтобы фундамент помещения выдержал нагрузку. Учитываются особенности топлива и дымохода, вывод последнего и размещение оголовка на крыше дома. Важно знать такие моменты:

Если коньки крыши выполнены из пожароопасных материалов, обязательно выводится дымоход минимум на полтора метра.
При расстоянии дымохода от конька крыши от полутора метров и менее, оголовок необходимо устанавливать выше, минимум на 50 сантиметров.
При дымоходной трубе на крыше выше метра необходимо устанавливать растяжки. Иначе дымоход окажется неустойчивым.

Правил много, но их нужно соблюдать для безопасности своей и семьи.

Виды оголовков труб дымохода

Установка колпака на трубе дымохода дает такие преимущества:

защищенность дымохода от попадания в него влаги;
невысокая стоимость дефлектора;
предотвращение возможных перепадов давления и его нормализация внутри трубы;
защита от разрушения дымохода.

Дефлектор производится различной формы, что влияет на его характеристики и способ применения. Основными видами являются:

обычный зонт (оголовок);
колпак с флюгером;
дефлектор;
колпак с вальмовой крышей.

Обычный оголовок дымовой трубы имеет вид конуса либо четырехскатной кровли. Он считается оптимальным вариантом, а его стоимость зависит от конкретных габаритов. Оголовок с флюгером отличается от обычного только наличием декоративных элементов.

Дефлектор предназначен для рассеивания потоков и предотвращения их попадания внутрь трубы. Если его совместить с колпаком, то производительность будет снижена. Колпак с вальмовой крышей применяется для защиты от осадков (дождя). Он отличается более высокой прочностью.

Самый простой вариант оголовка служит для защиты дымохода от мусора и осадков

Типичные ошибки

Ошибки, которые допускают при возведении дымоходной трубы однотипны. К них относятся:

Неправильный расчет сечения канала дымохода. Если сечение будет слишком большим, то тяга будет недостаточной, если слишком маленьким, тогда труба не будет справляться с отводом продуктов горения;

Чрезмерно широкие швы. Оптимальная толщина швов – 4 мм.

Плохая обработка канала, точнее его внутренних поверхностей;

Неправильно рассчитанная высота трубы;

Ошибки при приготовлении раствора – неоднородность смеси, использование крупнозернистого песка;

Неправильный выбор типа канала. Частая ошибка при самостоятельном расчете порядовки.

Купить кирпич в Москве для печей, каминов, труб, в компании ЕвроОпт. Доставка до МКАД, постоянные акции, спецпредложения для застройщиков, оптовых покупателей.

Доборные элементы кровли – это изделия, которые оформляют основные функциональные элементы крыши. Они выполняют эстетические и защитные функции.

Эстетическая функция проявляется в декоративном обустройстве стыков и пересечений материалов покрытия, а защита кровли обеспечивается предотвращением проникновения влаги и грязи в пространство ее пирога.

Оголовок дымохода – это один из важнейших доборных элементов. Он представляет собой изделие, закрепляемое на вершине выхода печной трубы, которое украшает ее и защищает от негативных внешних воздействий.

Виды оголовков

Колпаки для дымовых труб отличаются разнообразием форм. Существует два основных вида оголовков: простой козырёк (различных конфигураций) и дефлектор.

Обычный оголовок, представляющий собой крышку, закрывающую верх дымохода, защищает систему от мусора и влаги. При правильной установке на 15 -20 % увеличивает полезное действие вентиляционной системы. Бывает он нескольких форм:

двускатный;
четырёхскатный;
вальмовый;
зонт;
плоский;
конусный колпак.

Двускатный и четырёхскатный – самые простые виды колпаков на трубу. Напоминают обычную крышу жилого дома. Хорошо справляются с защитой трубы. Их легко сделать собственноручно.

У вальмового колпака также 4 стороны, 2 из которых треугольные, 2 – трапециевидные. Чаще устанавливается на квадратных и прямоугольных трубах. Обеспечивает хорошую защиту дымохода, облегчает схождение снега.

Плоский оголовок смонтировать проще всего, но он наименее эффективен. Слой снега на его поверхности может деформировать изделие, привести к быстрому выходу из строя мест креплений.Колпаки зонтичный и конусный отличаются только углом наклона ската. На конусном меньше задерживается снег, но свои функции по защите и увеличению тяги выполняют оба. Сделать своими руками такой колпак на дымоходную трубу из листа оцинковки не представляет сложности.

Что представляет собой дымоход из кирпича и где он используется

Дымоходы служат для отвода газообразных продуктов горения в печах, каминах и отопительных котлах. Дым, угарный газ и сажа под действием тяги выносятся из топки в трубу и выводятся наружу. По ходу движения они остывают, отдавая тепло в стены дымохода.

Для отвода продуктов сгорания из кирпичной печи нужно возводить дымоход из того же материала, т. е. из кирпича

В отличие от металлических труб, дымоход из кирпича имеет:

Более высокий коэффициент теплоёмкости. Из-за этого эффективность таких дымоходов выше. Накапливая тепло внутри себя, кирпич постепенно отдаёт его внутрь жилого помещения, тем самым продлевая время нагревания воздуха.
Высокую термическую стойкость. Температура газов в результате сгорания топлива доходит до 800 оС. Металлические дымоходы, разогреваясь до такой температуры, со временем «прогорают», деформируются, на стенках образуется водный конденсат. Смешиваясь с сажей, вода превращается в агрессивный химический реагент.
Разнообразие архитектурных форм. Кирпичная труба органично вписывается в стиль строения, придаёт ему дополнительное оформление. Массивность дымоотвода делает трубу устойчивой к механическим повреждениям, мало подверженной воздействию стихийных атмосферных явлений. Металлические трубы, напротив, необходимо тщательно закреплять, в некоторых случаях даже применять растяжки.

Но у кирпичного дымохода существует также и довольно значительный минус. В дачных домах и загородных коттеджах нет возможности складывать трубы цилиндрической формы, которые являются идеальными для прохождения раскалённых газов. Внутренне сечение квадратной или прямоугольной формы создаёт препятствия для истечения дыма. Вследствие этого на внутренних стенках быстро образуется слой нагара, который уменьшает тягу. Соответственно, их приходится чистить чаще, чем металлические.

Выбор оголовка

Выбор изделия определяется характеристиками отопительной системы. Для простой печной трубы будет достаточно стандартного колпака, который предотвратит попадание в нее влаги и предоставит минимальную защиту от обратной тяги.

Если через трубу проходит значительное количество дымовых газов или дом находится в местности с постоянными и сильными ветрами, но необходима установка оголовка с диффузором.

ОСТОРОЖНО! При покупке оголовка с защитной сеткой стоит иметь в виду, что она ослабляет тягу (чем большую плотность сетка имеет, тем меньше тяга). Тип печной трубы не оказывает существенного влияния на выбор разновидности колпака, различаться будут лишь особенности крепежных элементов и методы монтажа

Тип печной трубы не оказывает существенного влияния на выбор разновидности колпака, различаться будут лишь особенности крепежных элементов и методы монтажа.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Виды оголовников по назначению

В зависимости от того, нуждается ли система отведения продуктов горения в регуляции тяги, оголовники делятся на следующие виды:

колпак на трубу – защитный зонт, не влияющий на формирование давления в трубе. Может устанавливаться, если в зоне дымохода отсутствуют внешние потоки воздуха, поднимающиеся снизу вверх. В противном случае ветер будет нагнетать под колпак воздух, запирая тягу дымохода;

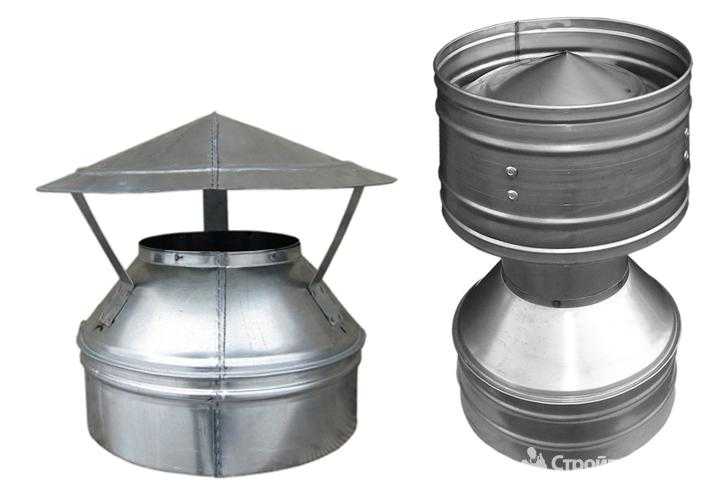

дефлектор на трубу дымохода – используется для того, чтобы избежать «опрокидывания» тяги, а также чрезмерного давления в трубе, при котором прогорание топлива происходит слишком быстро. В последнем случае сгенерированное печью тепло не успевает попасть в отопительный контур, и буквально вылетает в трубу дымохода. В конструкции дефлектора присутствует диффузор, способный рассеивать ветровые потоки и обеспечивать эффективный вывод печных газов через дымоход;

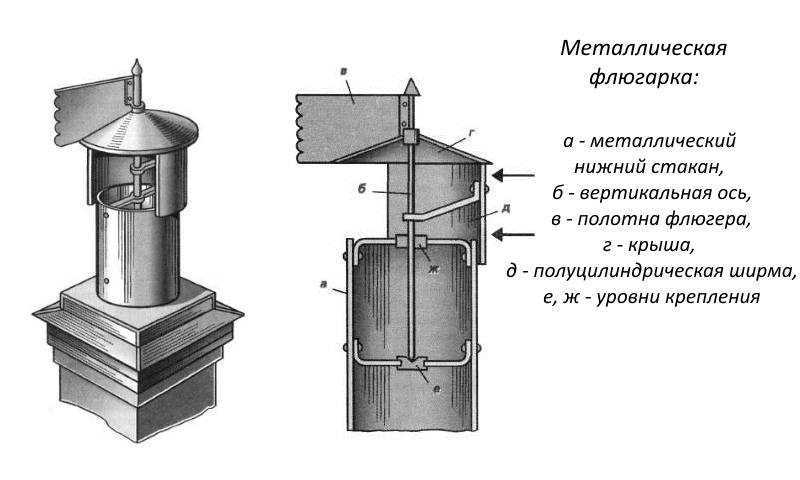

флюгарка на трубу – самый эффективный вид регулятора тяги в дымоходе, способный не только рассеивать потоки воздуха, но и улавливать их, разворачиваясь по ветру. Динамический оголовник с флюгером будет обеспечивать тягу в систему дымоотведения при ветре, дующем в любом направлении с разной силой.

Если дефлекторы могут стабилизировать давление воздуха в трубе и повышать производительность работы котла на 15-20%, то работа флюгарки даже в сложных условиях эксплуатации способна увеличить эффективность системы отопления до 30-35%.

Основные функции

Снег и дождь, пыль и листья будут постоянно попадать внутрь, если на трубе не будет крышки.
Оголовок на трубу дымохода гасит вылетающие искры, предотвращая вероятность возгорания.
Тяга печи, также заметно улучшается.
Прочистку дымохода с защитой можно проводить реже.
Не удивляйтесь если в трубе, не снабженной колпаком, застрянет решившая погреться птичка.
Со вкусом сделанный флюгер-оголовок украсит и сделает респектабельнее даже самую скромную крышу.

Классификация по типу материала

Конструкция из оцинкованной жести.

Долговечность «зонтика» над трубой напрямую зависит от материала, из которого он изготовлен.

Самодельный оголовок дымовой трубы обычно выполняется из жести – тонкого листового металла. Не покрытый слоем цинка или краски он достаточно быстро проржавеет. Поэтому используя жесть, покрасьте готовое изделие качественной водостойкой краской.
Нержавеющая сталь подходит для данных целей лучше. Грамотно изготовленная крышка прослужит до 27 лет.

Кованый дымник.

Популярны оголовки из меди. Она долговечна (от 50 лет и больше), со временем окисляясь, приобретает эффектный благородный оттенок. Для продления срока службы монтировать крышку следует медными или омедненными крепежами.
Оголовки дымовых труб из цинк-титана по характеристикам аналогичны медным. Относятся к престижному классу и служат до полувека.

Внешние и конструктивные характеристики

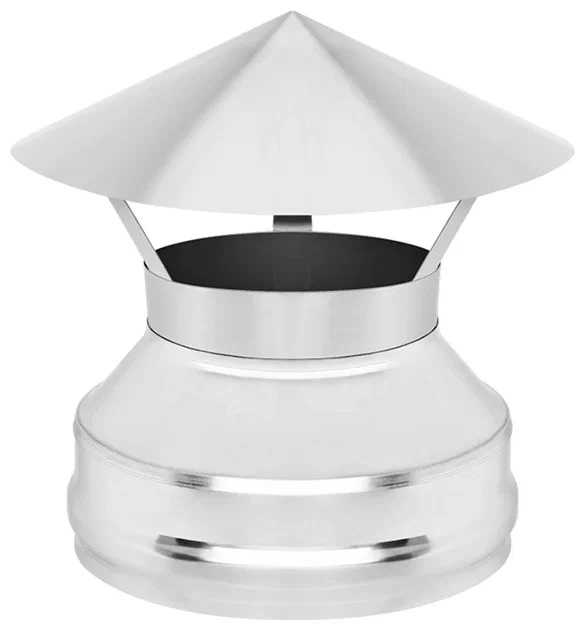

Привычная для большинства крышка – конусообразная круглая, напоминающая шапку вьетнамского крестьянина. Она проста в изготовлении и практична в использовании. Но фантазия граждан не стоит на месте, в результате чего появляется масса новых форм.
Чуть сложнее оголовок в виде домика с двумя скатами. Вариант практичен, и по рейтингу почти не отстает от круглого аналога.

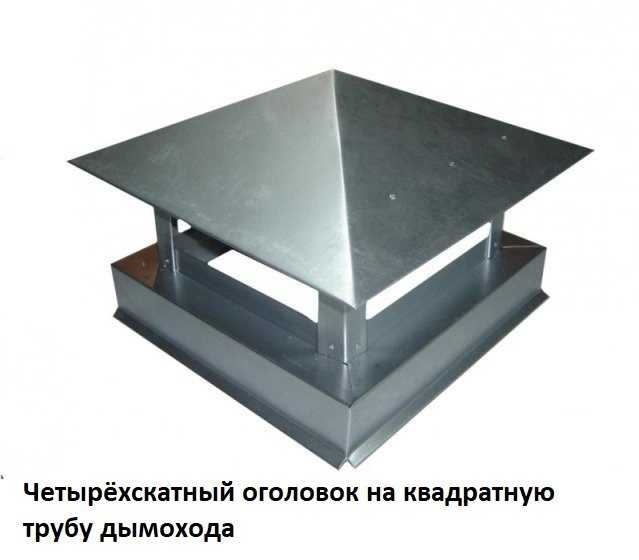

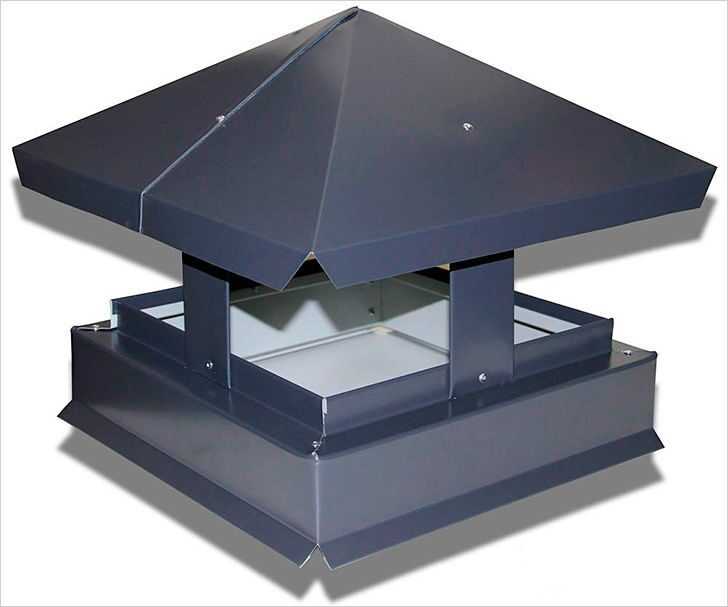

Нередко встречаются четырехскатные колпаки, сделать такой своими руками предельно просто.
Дымник вальмовый более оригинален, он хорошо смотрится на сложных кровлях.
Для любителей украшать свою «крепость» имеется масса предложений с дополнениями в виде флюгеров, геральдических символов, изображениями животных. На кованые изделия довольно высокая цена, но красота стоит того.
Чтобы облегчить прочистки и периодические осмотры можно установить открывающуюся крышку. На самом деле вариант очень удобный, теперь не придется демонтировать конструкцию каждый раз для удаления сажи.
Аналоги с усложненным отверстием для вентиляции. Особенности конструкции улучшают технические данные, облегчают выход дыма и усиливают тягу.

Требования к оголовку

Из общепринятых строительных норм можно сделать краткий вывод, дополнительное приспособление дымоходной трубы не должно препятствовать выходу вредных для здоровья человека газов. Но это еще не все требования, есть несколько уточнений, таких как:

Если сэндвич труба будет удалена от конька на расстояние менее 1,5 метра, то вершина конструкции оголовка должна быть возвышена минимум на 50 сантиметров по отношению к верхней точке крыши.
При удалении дымохода от конька до 3 метров, деталь должна быть в одной горизонтали с ним.
Превышающее значение 3 метров потребует установку ниже линии по отношению к вершине крыши на 10 градусов.
Бывают случаи, когда высота кладки может быть выше, чем 1,2 метра, в этой ситуации нужно предусмотреть специальные крепления в виде растяжек перед установкой колпака.

Монтаж на дымоход достаточно прост, ведь такие приспособления выходят в продажу сборными, подогнать все размеры под общепринятые требования получится довольно просто даже без помощи специалистов.

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к

это может привести к опрокидыванию тяги

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

Лист металла для крыши.
4 куска профиля 20х20 мм.
Металлический уголок.
Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

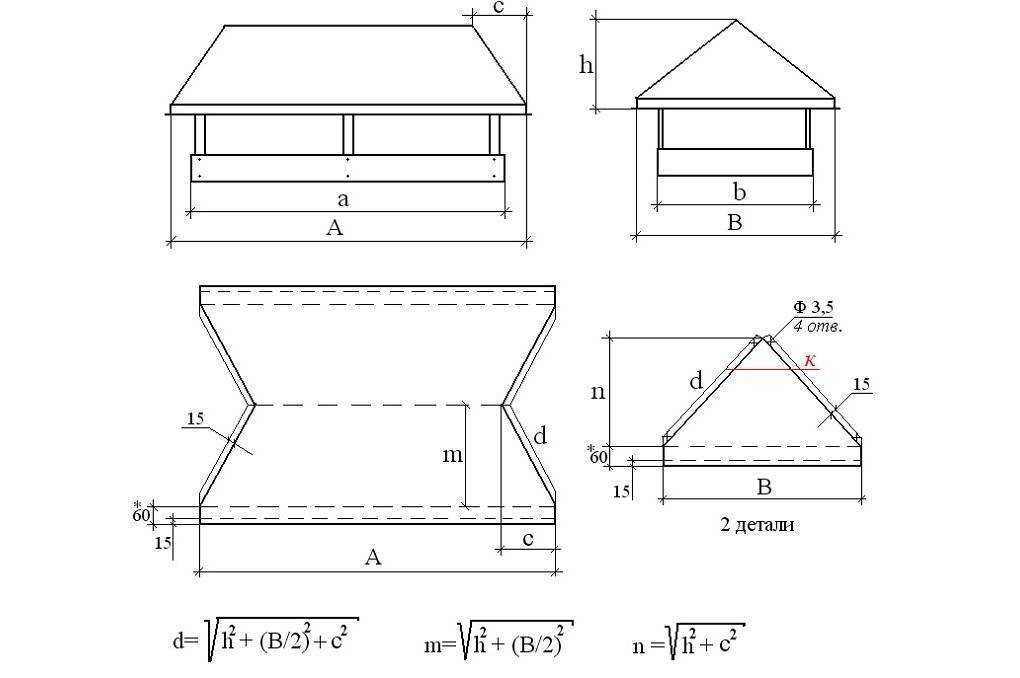

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 90. Этот козырек фиксируют к стойкам пластинами и заклепками.

Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

Как классифицируются дымники по исполнению

Так как в различных эксплуатационных условиях от оголовка на трубу требуют эффективного выполнения рабочих функций, его конструкцию рассчитывают и проектируют под каждый тип дымохода. Поэтому все виды оголовков делят на следующие группы:

по конструкции – так как дымовыводящие трубы могут иметь различное сечение, для них применяются колпаки с круглым, квадратным или прямоугольным корпусом;
по типу зонтика – дымники могут иметь конусообразную, одно- или многоскатную крышу;
по материалу – оцинкованная или нержавеющая сталь, медь, сплавы на основе титана.

Защитные оголовки на дымоходы в системе отопления с твердотопливными котлами должны иметь обязательную искрозащиту. Наличие решетки на стенках корпуса дымника будет препятствовать попаданию искр из трубы на кровельное покрытие. Если в регионе сложные климатические условия и есть риск обледенения дымоходных труб, следует предусмотреть возможности создания на оголовке электрообогрева.

Технология установки

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

На плоской кровле высота дымохода должна составлять не менее 0,5 м.
На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Монтаж дефлектора на трубу дымохода

Правильно установленный дефлектор позволяет дымоходу качественно и правильно работать. Принцип его действия основывается на использовании ветряных потоков в качестве дополнительного инструмента для усиления или выравнивания уровня тяги. Общепринятыми конфигурациями дефлекторов на дымовые трубы являются:

дефлектор типа ЦАГИ;
круглый дефлектор;
отражатель конструкции Григоровича;
дефлектор Н-образного и открытого типа.

Конструктивно такой элемент дымохода состоит из цилиндра нижнего типа, диффузора и зонтика. Он производится из оцинкованной стали, которая не подвержена коррозии. Ветряной поток сталкивается с дефлектором и огибает его целиком, что позволяет проникать воздуху в верхнюю часть изделия и усиливать тягу. Кроме того, происходит вытягивание застоявшегося в системе дыма.

В дымоходные и вентиляционные системы воздух проникает через специальные зазоры, находящиеся в верхнем цилиндре. Низовой ветер может затруднить отведение дыма и понизить тягу в трубе. Для борьбы с такими потоками дефлекторы оснащаются специальным устройством – осью на 2 подшипниках, которые расположены на различных уровнях. На нее устанавливается ширма, флюгерное полотно, крышка.

Существует несколько разновидностей дефлекторов, самый простой можно изготовить собственноручно

Можно изготовить самодельные дефлекторы на дымовые трубы, но, если конструкция будет некачественной, то работоспособность дымохода будет нарушена.

Как выбрать колпак на трубу дымохода

Функциями колпаков являются усиление тяги, предотвращение разрушения кладки из кирпича, увеличение коэффициента полезного действия дымоходной трубы (до 20%). Поэтому к выбору оголовка необходимо отнестись очень серьезно.

На начальном этапе необходимо определиться с конструктивными особенностями оголовка. Для печной трубы достаточно будет обычного колпака, который эффективно защитит от влаги и дождя, а также предотвратит задувание в печку.

Для более сложных дымоотводных систем требуется подбор колпака с конусом для разнесения дыма и со встроенным дефлектором. Отличия оголовков в зависимости от типа дымохода заключаются в технологии монтажа защитного колпака и особенностях элементов крепления.

Важен также выбор материала изготовления оголовков. Медные конструкции дороже, чем стальные, но они более надежны и долговечны. Характеристики цинк-титановых образцов близки к медным и отличаются высокой прочностью. Изделия из стали имеют срок эксплуатации 10-15 лет.

Для сложных дымоходных систем может понадобиться оголовок с дополнительными элементами — искрогасителем или дефлектором

Некоторые модели имеют специальную защитную сетку, которая препятствует проникновению мусора внутрь трубы, но она незначительно ослабляет тягу.

Как выбрать колпак на трубу дымохода

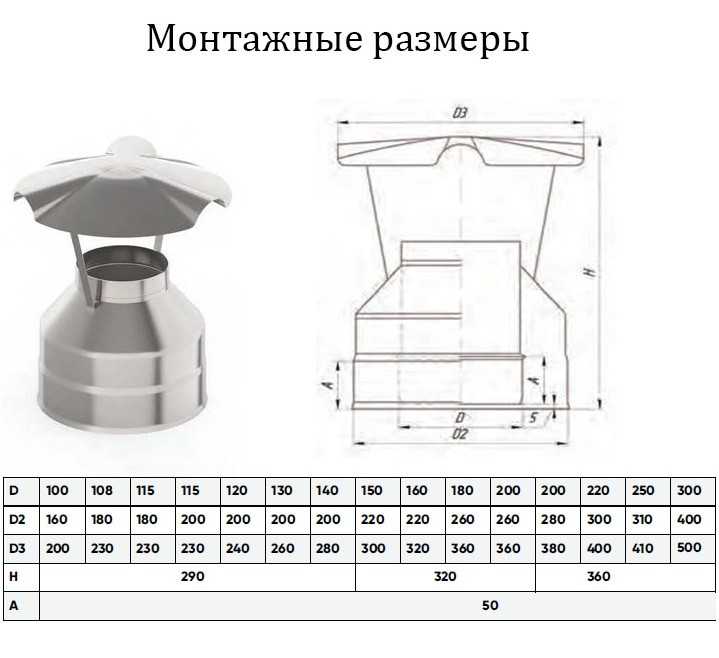

Монтаж

Чтобы оголовок не помешал продуктам горения вовремя уйти за пределы дома/строения, соблюдайте при монтаже трубы следующие правила.

Отступив от конька крыши при установке трубы менее чем на 1,5 м, убедитесь, что последняя секция выше самого конька минимум на полметра. При отступе до 3 м – и труба, и конёк находятся на одинаковой высоте. При отступе от 3 м – на 10 градусов ниже – по отношению к коньку и горизонту.
Надкровельная часть трубы при длине более 120 см закрепляется минимум на трёх растяжках – в этом случае ураган не свалит её.
Порядок монтажа оголовка следующий: нижняя стыкующая часть, держатели, зонтик, дефлектор (если есть) – но не наоборот.
Проверка исправности дымохода – розжиг печи при ураганном ветре: обратной тяги быть не должно.

Источник

Классификация по материалу изготовления

От материала, который использован при производстве колпака, зависит его долговечность. Оголовки выпускаются из меди, стали и цинк-титана.

Наиболее популярными являются медные конструкции. Поскольку медь является химически активным металлом, то со временем происходит разрушение деталей по причине ее вступления в реакции с иными элементами. Обеспечение долгого эксплуатационного срока (больше 50 лет) зависит выполнения всех требований при монтаже. Элементы крепления таких оголовков также выполняются из меди.

Не рекомендуется использовать колпаки, выполненные из окрашенной стали, в зданиях на дровяном отоплении. Они быстро покроются копотью и под действием высоких температур изменят цвет.

Колпаки из меди будут служить дольше, чем изделие из любого другого материала

Также можно встретить оголовки из полиэстера и оцинкованной жести. Такие варианты более экономичны, они способны поддерживать свои защитные параметры (до 10 лет) в условиях повышенной влажности и перепада температур.

Нюансы выбора

Не экономьте на печных аксессуарах. Лучше выбрать наиболее высококачественные, наилучшие доборные элементы за свои деньги. Без оголовка печь и дымоход могут работать лишь при полном безветрии.

Если оголовка из нержавейки не нашлось, то худшим, но терпимым, временным решением станет оцинкованный или чугунный вариант.

Выбирать оголовки из металла, большие по диаметру, чем секция стальной трубы, допустимо.

Назначение оголовка – повысить КПД простой буржуйки с 60 до 70-80%. Этот эффект достигается за счёт замедления тяги, благодаря которому больше тепла создаётся и задерживается в самом доме, а не рассеивается за его пределами.

Самостоятельное изготовление дымника

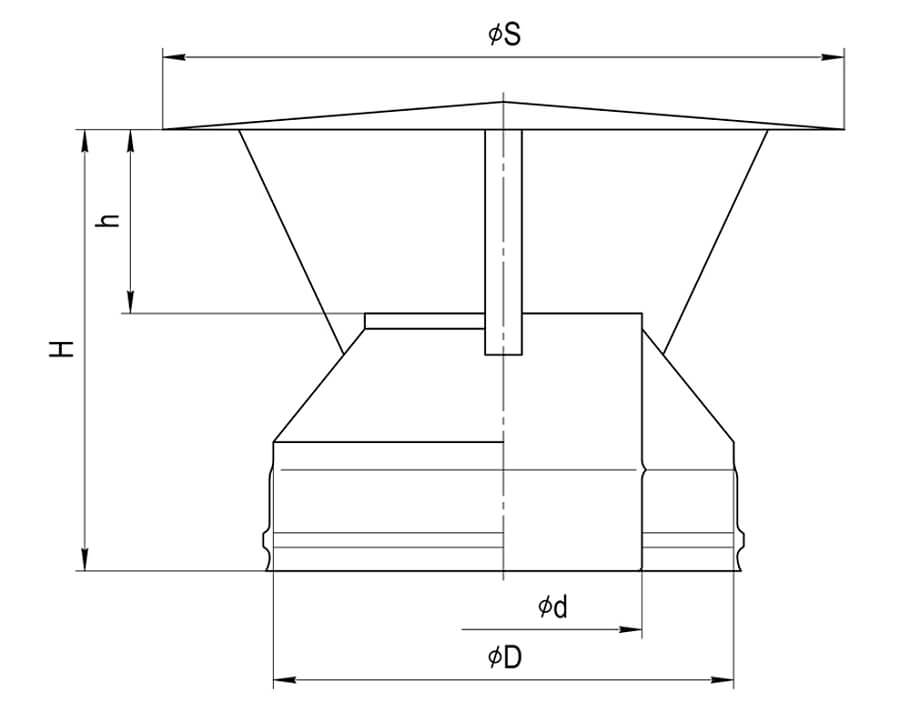

Чертеж простого дефлектора.

Даже неискушенному в строительных делах домовладельцу смастерить и установить колпак не проблематично. Материалы можно использовать подручные, подойдут остатки листовой стали.

Инструменты

Ножницы для резки металла.
Несколько молотков разной формы.
Киянка.
Железные стержни и уголки.
Водостойкая эмаль или лак для наружных работ.

Рабочий процесс

Более сложные конструкции приспособлений.

Обязательно сделайте эскиз в натуральную величину. Конечно, вы должны знать диаметр трубы, чтобы подогнать крышку под размер. Не нужно делать скаты намного шире выходного отверстия или наоборот, одного с ним размера.
Вырежьте шаблон из картона или бумаги. Так легче перенести контур на железо, да и полезно посмотреть, как будет выглядеть готовая конструкция.
Округлый конус изготовить легче всего. Нужно вырезать круг и сделать в нем неширокий треугольный разрез вершиной к центру.
Полученную заготовку аккуратно свести до состояния зонтика с некрутыми скатами.
Шов зачеканивают, затем прикручивают крепежные детали.
После установки на трубу оголовок окрашивают в нужный цвет.

Изготовление дефлектора пирамидальной формы

Процесс не сложнее предыдущего, разница в том, что на изготовление потребуется не круглый, а квадратный кусок металла.

Отметьте центр листа и прочертите к нему четыре линии от каждого угла.
Потихоньку сгибайте лист вдоль каждой из диагоналей, по ходу подравнивая каждый угол.
Можно крепить ножки и монтировать изделие на дымоход.

Установка готового оголовка

На фото: схема установки готового изделия.

Если вы купили профессионально сделанный дефлектор, прикрепить его к трубе самостоятельно очень просто.

Прочитайте инструкцию по сборке и монтажу. Обычно рекомендации предельно доходчивы и стандартное оборудование установится легко и быстро.
Разложите все детали и постарайтесь разобраться в последовательности сборки. Все начинается с закрепления нижнего цилиндра на выступающий конец дымовой трубы. Используйте крепеж в виде приложенного болта-зажима.
Далее можно прикручивать верхний цилиндр (диффузор).
На кронштейны крепится зонтик к верхнему цилиндру.
Все соединения проверяются на прочность и дополнительно подтягиваются при необходимости.

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

дефлектора в форме усеченного конуса;
колпака, предохраняющего трубу от осадков;
обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Какой оголовок трубы дымохода сделать и как его установить
