Классификация по давлению
Так как для транспортировки среды в трубопроводе создается определенное давление, полипропиленовые трубы имеют и такую классификацию. Есть четыре категории:
- PN10. Рабочее давление 10 Бар (1 МПа), максимальная температура +45 °C. Для систем ХВС и невысокого давления.
- PN16. Выдерживает давление до 15 Бар (1,5 МПа), температуру до +60 °C. Тоже для холодной воды, но можно и в многоэтажках ставить.
- PN20. Давление 20 Бар (2 МПа) и нагрев до +75 °C. Обычно это армированные трубы, но с небольшой толщиной стенки. Применяются для ГВС.
- PN25. Самые прочные трубы. Рабочее давление 25 Бар или 2,5 МПа, длительный нагрев до +95 °C. Это исключительно армированные, причем с толстой стенкой. Применяются для ГВС с нестабильным давлением (в многоэтажках) и для разводки отопления.

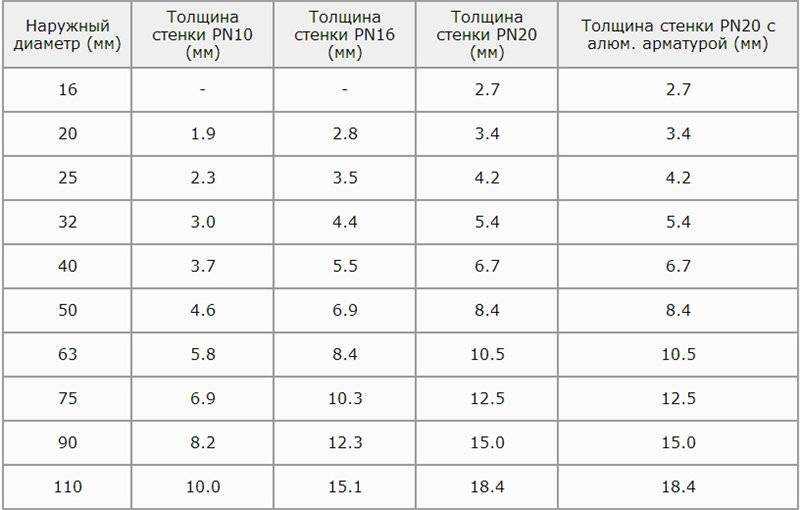

Если говорить о том, какие трубы ППР выдерживают какое давление, то однослойные (без армирования) могут применяться вплоть до PN20. Разница в толщине стенки и это видно по таблице. Внешние диаметры полипропиленовых труб ни о чем не говорят (первая колонка). Один и тот же внешний размер может быть рассчитан на разное давление. Зависит это от толщины стенки и наличия/отсутствия армирования. Так что маркировка труб обязательна. Там указывается класс по давлению.
Обратите внимание, что толщина стенки в третьем столбце — PN25 — меньше, чем в предыдущих, хотя трубы рассчитаны на более высокое давление. Это не ошибка. Просто тут трубы только армированные
А в предыдущих двух категориях указана толщина стенок и диаметры полипропиленовых труб без армирующего слоя
Просто тут трубы только армированные. А в предыдущих двух категориях указана толщина стенок и диаметры полипропиленовых труб без армирующего слоя.
Как проверить максимальные показания?
Максимальное рабочее давление, которое выдерживает изделие из полимерного сырья, составляет примерно 90-120 бар. Значение может изменяться, зависит от её разновидности. Поэтому, прокладывая трубопровод, специалист должен заранее выяснить, какая максимальная нагрузка допустима.
Нужно обратиться к выбранной маркировке:
- PN 10. Однослойная модель трубы, подходит в обеспечении водоснабжения. Оптимальные показатели максимального давления составляют 10 бар;
- PN 16. Ещё одна разновидность. Способна выдерживать до 16 бар;
- PN 20. Может быть как однослойной, так и многослойной. Подходит к системе отопления, водоснабжения. Показания составляют 20 бар.
Модели этой серии имеют соответственные модификации, изготовлены без армирования. Стоит отметить, что кратковременное повышение давления никак не сказывается на качестве самого трубопровода, его функциональности. В систему закачивается жидкость вместе с воздухом, значительно снижая нагрузку.
Стыки трубопроводов нельзя перегревать, поскольку под воздействием высокого давления они портятся. Нужно постоянно отслеживать непроницаемость стыков, тогда продлевается срок эксплуатации трубопровода. Их целостность обеспечивает надёжность всей системы.
Для отопления чаще всего характерно давление 1,5 Мпа или немного выше. Для водоснабжения оптимальные значения составляют примерно от 0,5 до 2 Мпа. Эти значения примерны, они могут меняться.
Средние показания, утолщение стенок связаны со сферами применения. PN 10 задействуется при монтаже трубопроводов водоснабжения, вентиляции, а также переносе жидкостей, которые не вступают в реакцию с материалом. Температурный режим составляет +45 градусов.
Модель PN 16 предназначена прежде всего для водопроводов холодной, горячей воды. Она имеет более плотные стенки, чем изделие предыдущей маркировки, её прочность увеличивается. Температурный режим составляет +60 градусов.
Труба PN 20-25 применяется для проведения водоснабжения и отопления. Модели всей этой серии отличаются доступной стоимостью, без требований к зачистке. Температурный режим может быть +90 градусов. Допустим небольшой нагрев до +100 градусов.
Как правило, рабочее давление полипропиленовых труб не должно быть выше, чем 4 бар. По этой причине главный критерий – это температура, поскольку она тесно связана с давлением. Температура жидкости, протекающей внутри, имеет ключевое значение.
Несмотря на то, что существуют параметры по максимальному давлению, которое предусмотрено для трубы, всё же важно постоянно следить за этими показателями. В этом случае срок службы сокращается в несколько раз
Полипропиленовые трубы – размеры, таблица
Трубы полипропиленовые больших диаметров используют при организации подвода воды, отопления, канализации к домам, жилым микрорайонам, общественным зданиям, спортивным комплексам, гостиницам, для промышленных нужд. Например, трубы для водоснабжения диаметром от 500 мм применяются для подвода холодной питьевой воды от накопительных бассейнов к районам мегаполиса. Для передачи теплоносителя пп трубы большого размера не используют из-за большой тепловой нагрузки, которая способствует размягчению полимерных магистралей.

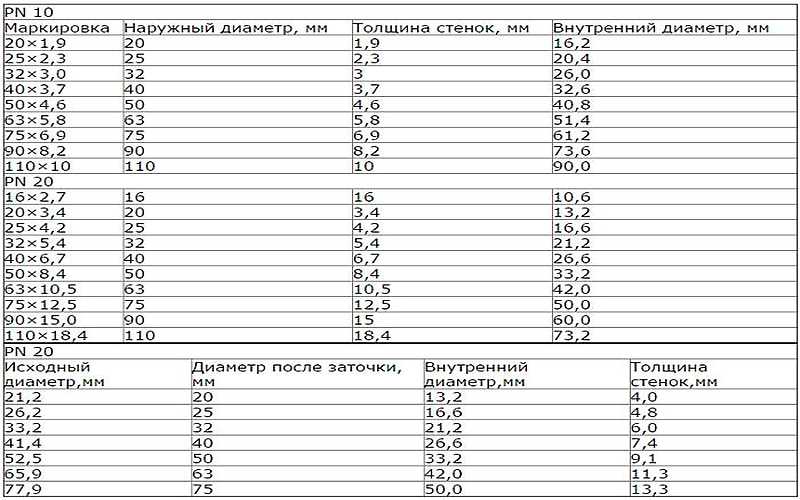

Диаметры сортамента полипропиленовых труб приведены в таблице 2:
| Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
|---|---|---|---|---|---|---|
| Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
| 16 | 10.6 | 2.7 | ||||
| 20 | 16.2 | 1.9 | 13.2 | 3.4 | 13.2 | 3.4 |
| 25 | 20.4 | 2.3 | 16.6 | 4.2 | 16.6 | 4.2 |
| 32 | 26.0 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 |
| 40 | 32.6 | 3.7 | 26.6 | 6.7 | 26.6 | 3.7 |
| 50 | 40.8 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 |
| 63 | 51.4 | 5.8 | 42 | 10.5 | 42 | 5.8 |
| 75 | 61.2 | 6.9 | 50 | 12.5 | 50 | 6.9 |
| 90 | 73.6 | 8.2 | 6 | 15 | ||
| 110 | 90 | 10 | 73.2 | 18.4 |
Для вентиляционных систем и водостоков промышленных сооружений применяют трубы полипропиленовые, размеры которых превышают Ø400 мм.
Для самостоятельной установки систем отопления, водопровода и канализации в частном доме или квартире важно не только подобрать правильные размеры магистралей, но и правильно их соединить. Для этого потребуются специальное сварочное оборудование, некоторый навык и умение им пользоваться. Поэтому лучше, если проектированием коммуникаций и их прокладкой будут заниматься профессионалы
Поэтому лучше, если проектированием коммуникаций и их прокладкой будут заниматься профессионалы.
https://youtube.com/watch?v=fKf2kG7gHvw
В статье мы кратко описали классификацию и основные параметры полипропиленовых водопроводных магистралей, используемых для устройства внешней и внутренней систем отопления, канализации, вентиляции, водоснабжения. Ассортимент изделий различного диаметра и назначения позволяет реализовать сложные строительные объекты, выполнять обвязку ГВС, ХВС и отопления эстетично, быстро, надежно.
А как вы справляетесь с заменой старых стальных труб на полипропиленовые? Магистрали какого размера вы используете при устройстве внутридомовых коммуникаций?
Источник
Сколько труба может прожить с максимальным давлением?
Общий срок службы труб из полимерного сырья составляет около 30-50 лет. Производители заявляют именно такой срок службы изделия. Однако многое здесь зависит от особенностей эксплуатации, максимальной нагрузки, показатели могут меняться.
Трубы из полипропилена смогут прослужить длительный срок, если температура жидкости будет 20 градусов, и такой температурный режим будет регулярным. Так обеспечивается нормальное функционирование всей системы.
Срок службы также связан с качеством производства, внешними условиями. Оптимальная нагрузка позволит продлить время эксплуатации. Долговечность обеспечивает сырьё, соблюдение всех правил технологии производства, технологии соединения отдельных частей
Также важно учитывать технические показатели
Несоблюдение показателей или температурного режима значительно сокращает срок службы. Слишком высокие температуры жидкости повлияют на поверхность, она может заметно потерять форму, прогнуться, начать сильно плавиться. Это связано со свойствами полипропилена, его мягкостью и пластичностью.
Однако при оптимальной температуре трубы помогут создать систему обогрева, горячего водоснабжения
Важно лишь постоянно следить за допустимым давлением, температурой жидкости. А также ориентироваться на её технические характеристики
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Трубы из полипропилена – разновидности и маркировка
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
- поливинилхлорид (ПВХ),
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Чем руководствоваться при выборе трубы ППР PN25
Максимальная температура. Трубы выбирают в зависимости от температуры теплоносителя, учитывая маркировку полипропиленовых труб. Как уже говорилось выше, труба ППР с номинальным давлением PN25 – отличный вариант для систем отопления, с PN20 – используются в горячем водоснабжении, с PN16 – в системах холодного водоснабжения.
Диаметр. Подбирают с учетом технических характеристик планируемой трубопроводной системы. Для разводки в квартире лучше всего подойдут трубы с диаметром 20 мм и 25 мм. Для стояков используются изделия диаметром 32 мм или 40 мм. Полипропиленовая труба с толстыми стенками и большим диаметром применяется для магистрального трубопровода, устанавливаемого в подвале высотного дома.
Предельно допустимое давление. Для бытовых условий применяются практически все типы труб, включая изделия марки PN10. Влияние температуры на период службы ППР можно рассмотреть на примере этой трубы.
При температуре воды +20 ˚С: эксплуатационный срок – до 50 лет, при условии, что давление в центральной магистрали не превышает положенного.
При температуре воды +50 ˚С: чтобы трубопровод прослужил 50 лет, давление не должно быть выше надлежащего.
При температуре воды +70 ˚С: эксплуатационный срок будет равен заявленному производителем при давлении.
Если температура воды часто бывает равной +95 ˚С: в таких случаях труба вряд ли сможет прослужить 50 лет. Максимальный срок эксплуатации в этих обстоятельствах составит 5 лет при постоянном давлении.
Коэффициент температурного расширения. Известно, что полипропиленовые трубы изменяют свою геометрию под воздействием высокой температуры транспортируемой жидкости. Толщина их стенок изменяется. А это влияет на пропускную способность трубопровода.
Закрытая прокладка трубы с номинальным давлением PN20 нежелательна. При деформации на штукатурке могут появляться трещины. Для труб с номинальным давлением PN25 допустима укладка как закрытым, так и открытым способом. При открытой прокладке интерьер жилого помещения не станет хуже, ведь на указанных изделиях нет изгибов. Труба полипропиленовая, армированная стекловолокном, с номинальным давлением PN25 отлично сохраняет свою форму.
Подбор диаметра труб по заданной скорости теплоносителя.
| Подбор диаметра труб по скорости теплоносителя. (режим 80/60) |
Приведенное выше описание очень похоже на то, что происходит в двухтрубной тупиковой системе отопления.
В системе отопления есть свой завод, который производит тепло — это котел. Роль дорог играют трубопроводы. Теплоноситель — чаще вода, «везет» тепло к радиаторам, где оно расходуется, восполняя тепловые потери помещения. «Разгрузившаяся» остывшая вода вновь возвращается в котел, чтобы заправиться теплом. Процесс происходит постоянно.
Диаметр труб для системы отопления подбирается по тому же самому принципу, что и ширина дорог из нашего примера. Чем больше требуется передать тепла, которое несет вода, тем больше должен быть диаметр трубы. По мере уменьшения потребности в тепле на каждом отдельном участке, диаметр труб уменьшается.
Какое количество тепла может пропустить та или иная труба?
Опуская подробные объяснения и расчеты по известным формулам, скажем лишь, что одним из распространенных способов определения диаметров труб является задача скорости, с которой будет двигаться теплоноситель внутри трубы.
С одной стороны, скорость теплоносителя не должна быть меньше 0,25 м/сек. При меньших скоростях образуются воздушные пробки, препятствующие циркуляции теплоносителя.
| Подбор диаметра труб по скорости теплоносителя. (режим 75/60) |
А с другой стороны, она должна быть не выше 1,5 м/сек. При больших скоростях возникает шум от двигающегося внутри труб теплоносителя.
Практикой и расчетами установлено, что скорость теплоносителя, лежащая в пределах 0,3 — 0,7 м/сек является самой оптимальной с точки зрения энергоэффективности и затрат на материал.
В таблицах приведены скорости движения воды по трубопроводу в зависимости от тепловой нагрузки и диаметра труб.
В левом столбце вы видите тепловую нагрузку. Вверху — наружные диаметры полипропиленовых труб. В самой таблице проставлены значения скорости воды, двигающейся по трубам.
Красным цветом обозначены рекомендованные скорости для конкретного диаметра труб по заданной тепловой нагрузке.
Рассмотрим использование данных из таблицы на примере.
Пример подбора диаметра труб.
Предположим, у нас есть частный двухэтажный дом общей площадью 380 м 2 с тепловыми потерями 38000 Вт.
Также расчетами установлено, что на первом этаже теплопотери составляют 20000 Вт, а на втором — 18000 Вт.
Тепловой режим взят 80/60. (80 о С — подача; 60 о С — обратка)
В качестве схемы мы избрали двухтрубную поэтажную тупиковую систему отопления, разделенную на каждом этаже на две равнонагруженные ветки (направление в два крыла).
Левая ветка первого и второго этажа
Правая ветка первого и второго этажа
Какой нужен диаметр труб основной подающей и обратной магистрали, подключенной к котлу?
Через нее проходит весь поток воды, предназначенный для обогрева всего дома. А это 38000 Вт.
Находим в таблице 38000 Вт и по горизонтали двигаемся к красному полю. Затем поднимаемся по вертикали и находим нужный диаметр трубы.
Как видим, для нашего случая подходят три диаметра трубы: 40, 50, 63. Какой выбрать? В данном случае, логично, что 40, потому что дешевле. Зачем нам для шести машин строить восьми полосную дорогу?
Мы дошли до первого разветвления. Часть тепла 20000 Вт должна пойти по трубопроводу на обогрев 1 этажа, а другая — 18000 Вт по стоякам поднимется на второй этаж. Какие трубы будут нужны нам теперь?
Смотрим по таблице скорость теплоносителя и соответствующие диаметры труб.
Как видим, нужно использовать 32 трубу и для первого и для второго этажа.
В согласии с данными из примера на каждом этаже трубы разделяются на две равнозначных по тепловой нагрузке ветки.
Для первого этажа каждая из веток несет тепло, равное 20000 / 2 = 10000 Вт.
Для второго этажа — 18000 / 2 = 9000 Вт.
Какие трубы будем использовать для каждой ветки? Снова смотрим таблицу.
Итак, были выбраны трубы диаметром 25 мм.
Что дальше? Наконец, на пути каждой ветки начали встречаться радиаторы, которые стали постепенно снимать тепловую нагрузку с веток.
Глядя в таблицу, мы видим, что как только тепловая нагрузка упадет до 5000 Вт, можно будет перейти на трубы диаметром 20 мм и дальше оставшуюся разводку можно сделать этими трубами.
На практике переход на трубы диаметром 20 мм мы делаем при тепловой нагрузке 3000 Вт.
Технические характеристики
Стойкость перед разными факторами влияет на свойства ПП продукции.
Фрагмент системы отопления
К основным характеристикам изделий относится:
- Предельно допустимое давление в зависимости от температуры перемещаемой среды. С ее повышением уменьшается максимальное значение этого параметра. Трубы ПП в основном выдерживают от 4 до 6 атм, если температура теплоносителя составляет 70 °C.
- Тепловая устойчивость, позволяющая выдерживать кратковременные повышения температуры перемещаемой среды максимум до 95 °C. Что случается крайне редко в отопительных контурах жилых домов. Материал начинает размягчаться при 110-140 °C, а плавиться — 140-170 °C.
- Низкая проводимость тепла, препятствующая появлению конденсата на трубопроводе. Благодаря этой характеристике его поверхность и перемещаемый теплоноситель будут иметь практически одинаковую температуру.
- Устойчивость перед коррозией. Она проявляется отсутствием реакции на воздействие воды. Трубы ПП отличаются гладкой внутренней поверхностью. Поэтому в них не накапливаются соли. Это позволяет им достойно конкурировать с другими видами труб.
- Срок эксплуатации, составляющий около 50 лет. Он превышает долговечность стальной продукции почти в 2 раза. Это свойство ПП изделий зависит от схемы отопления, рабочего давления и перепадов температуры перемещаемой среды.
Правильный выбор фитинга по диаметру – основные нюансы монтажа
Диаметр фитинга можно выбирать точно по наименованию. Нельзя подгонять фитинг по диаметру, путем снятия фаски внутри изделия
При выборе обращайте внимание на трубу, с которой работаете. На ней всегда есть маркировка, которая показывает внешний диаметр изделия. Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой
Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой.
Если с выбором диаметра полипропиленовой части все понятно, то выбирая диаметр резьбы, нужно быть аккуратным. Например, полипропиленовая планка с водорозетками, в своем большинстве поставляется с внутренним диаметром резьбы на ¾ дюйма. Однако есть варианты с диметром резьбы ½, что следует учитывать под конкретное оборудование и смотреть в таблице соответствия.
Что касается советов, то во время пайки фитинга, а также после окончания работы нужно придерживаться следующих правил:
После пайки необходимо убедиться на ощупь или визуально, что отверстие внутреннего диаметра канала не претерпело деформации. В противном случае, если будет запайка, вода в системе будет проходить с препятствием, что приведет к снижению давления в контуре. Если во время пайки вы передержали фитинг, и в момент того, когда производилась состыковка, он лопнул, рекомендуется обрезать поврежденную часть. Использовать лопнувший фитинг запрещено, особенно если вы собираетесь уложить водопровод под стяжку или в стену. После окончания сварки контура водоснабжения или отопления рекомендуется выполнить опрессовку и проверить то, насколько хорошо контур держит заданное давление
Это важно перед заливкой стяжки пола, если труба будет спрятана. Старайтесь использовать фитинги и трубы одного производителя
Все-таки состав полипропилена, для лучшей свариваемости материала, должен быть одинаковым. Чтобы правильно расположить фитинг относительно плоскости, в которой он будет лежать, производите примерку и наносите карандашом обозначение в виде полос
После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри. Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.
Характеристики труб
Размерные характеристики труб
Дн — (наружный диаметр) — измеряется в миллиметрах и регламентируется ГОСТами.
Дв — (внутренний диаметр) — измеряется в миллиметрах, или вычисляется арифметически:
Дв = Дн — 2хS
где S — толщина стенки в миллиметрах.
DN, Ду — (диаметр условного прохода) — условная величина внутреннего диаметра в миллиметрах или в дюймах. Основная размерная характеристика водогазопроводных труб, соединительных частей к ним и запорной арматуры.
Длина трубы — зависит от диаметра трубы, способа изготовления и завода производителя.
Масса одного погонного метра стальной трубы — вычисляется по формуле, определенной из опытных данных:
М = 0,02466 x S x (Дн — S)
где М — масса одного метра погонного трубы в килограммах, Дн — наружный диаметр трубы в миллиметрах, S — толщина стенки в миллиметрах.
В зависимости от толщины стенок металлические трубы подразделяют на:
- тонкостенные — с толщиной стенки до 3мм;
- толстостенные — с толщиной стенки более 3 мм.
Характеристики труб по прочности
Прочность — способность конструкции сопротивляться разрушению под действием напряжений, возникающих при воздействии внешних сил и условий среды эксплуатации.
Рраб — (рабочее давление) — наибольшее давление транспортируемой среды при рабочей температуре, при котором обеспечивается длительная работа труб и элементов соединения.
PN — (номинальное давление) — постоянное внутреннее давление транспортируемой среды, которое трубы и соединительные детали могут выдерживать в течение всего срока эксплуатации при температуре воды 20 °C.
Ру — (условное давление) — максимальное избыточное давление при температуре 20 ˚С, при котором обеспечивается длительная работа трубопроводов и элементов соединения.
Рисп, Рпр — (испытательное или пробное давление). Прочность труб, соединительных частей и арматуры проверяют пробным (испытательным), которое больше рабочего давления.
Максимальная и минимальная рабочая температуры. Как правило рабочая температура транспортируемой среды значительно отличается от температуры 20 ˚С. Изменения температуры должны учитываться при проектировании трубопроводов и металлоконструкций, так как может оказывать разрушительное влияние на материал трубы.
Прочность характеристики труб указывают в ГОСТ-ах или иных нормативных документах на каждый вид изделия.
Что за материал труб?
Существует несколько разновидностей, применяются преимущественно для монтажа трубопроводов, полива, дренажа. С их помощью можно обустроить вентиляцию жилых домов, осуществить перенос теплоносителей.
Полипропилен – термопластичный синтетический полимер. Сам по себе материал обладает мягкой структурой, а потому не может подвергаться чрезмерно высокой температуре. При высоком давлении срок эксплуатации сокращается существенно. Но многое зависит от конкретных условий использования.
Трубы из полипропилена чаще всего используют для водоснабжения или водоотведения зданий, частных владений, полива, отопления. Вот основное назначение.
Есть и другие свойства:
- Простота монтажа. Легко установить в любом нужном месте, например, частном или многоквартирном доме;
- Удобная транспортировка. Они немного весят, их удобно переносить на любые расстояния;
- Лёгкая утилизация. Изделия из полимерного сырья легко утилизируются, если это необходимо;
- Устойчивость к загрязнениям. Долгое время сохраняют свой изначальный внешний вид, что продлевает срок службы;
- Малая теплопроводность. Помогает существенно экономить тепло при переносе горячей воды;
- Поглощение шумов. А ещё материал устойчив к коррозии и не требует специальной покраски.
Вот несколько основных свойств изделий из полипропилена
Однако, при всех этих качествах, важно помнить о том, что они не выдерживают работу во время высоких значений давления. Материал быстро портится, теряет первоначальную форму
Полипропиленовые трубы бывают нескольких видов, разделяются по цветам, конструкции, армированию. Зато они обладают устойчивостью к коррозии, безопасны, не имеют конденсата. Есть возможность заменить отдельные повреждённые участки. Сборка производится без использования специального оборудования сварки. Сначала следует изучить маркировку, которая содержит полную техническую информацию о свойствах, условиях эксплуатации конкретного вида.
Маркировка указывается производителем, располагается числовым обозначением. Эти числа означают допустимые технические показания системы. Эффективная, безаварийная работа системы отопления возможна, если правильно подобрана фурнитура, размеры. Данные параметры напрямую влияют на долгий срок службы, сохранность системы отопления или водоснабжения.
Соотношения проходных труб из металла и полипропилена
Составление плана коммуникаций с нуля – трудоемкий процесс, требующий специальных знаний. Разработку проекта желательно поручить специалисту, поскольку нужно учесть множество факторов и использовать сложные формулы.
Если рассчитать требующееся количество труб и подобрать их в соответствии с условиями эксплуатации можно, то вычислить нужные диаметры часто может быть затруднительно.
Можно составить план, используя усредненные значения для стандартных строений, однако если здание имеет особенности, то без квалифицированной помощи обойтись не получится.
Гораздо проще дело обстоит с заменой старого металлического трубопровода на новый полипропиленовый. Во-первых, имеется схема коммуникаций, во-вторых, известны размеры труб.
Однако здесь тоже есть нюансы, которые нужно учитывать при расчетах и покупке материалов:
- Водо- и газопроводные трубы из металла имеют менее гладкую внутреннюю поверхность, которая снижает их пропускную способность;
- Металлические изделия могут быть усиленными или облегченными, что влияет на толщину стенки. То есть, при одинаковом наружном диаметре внутренний может существенно различаться (а учитывать при замене коммуникаций нужно именно этот параметр);
- Трубы из пропилена и металла изготавливаются по разным ГОСТам, поэтому без полной информации о технических характеристиках изделий подобрать аналог сложно.
Разобраться в соответствии полипропиленовых и металлических труб поможет приведенная ниже таблица. Пользуясь данными из нее, можно быстро определиться с требуемыми параметрами нового трубопровода из полипропилена.
| Условный проход, мм | Резьба, ø в дюймах | Наружный ø, мм | ||
| ПП-трубы | БШ1,ЭС2 | ВГП3 | ||
| 10 | 3̸4 | 16 | 17 | |
| 15 | ½ | 20 | 21,3 | |
| 20 | ¾ | 25 | 26 | 26,8 |
| 25 | 1 | 32 | 33,5 | |
| 32 | 1 ¼ | 40 | 42 | 42,3 |
| 40 | 1 ½ | 50 | 45 | 48 |
| 50 | 2 | 63 | 57 | 60 |
| 65 | 2 ½ | 75 | 76 | 75,5 |
| 80 | 3 | 90 | 89 | 88,5 |
| 90 | 3 ½ | 101,3 | ||
| 100 | 4 | 110 | 108 | 114 |
| 125 | 5 | 125 | 133 | 140 |
| 150 | 6 | 160 | 159 | 165 |
| 160 | 6 ½ | 180 | ||
| 200 | 225 | 219 | ||
| 225 | 250 | 245 | ||
| 250 | 280 | 273 | ||
| 300 | 315 | 325 | ||
| 400 | 400 | 426 |
Особенности выполнения монтажных работ
Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.
Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.
Для формирования качественного соединения следует:
- внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
- выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
- максимальный радиус изгиба, зависящий от диаметра ПП труб;
- монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
- при креплении следует учитывать термическое расширение.
Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:
Отопление в частном доме из полипропиленовых труб своими руками
Главные компоненты отопления — генератор тепла, трубы и приборы отопления. Остальное оборудование обеспечивает работоспособность системы при различных нагрузках. Оснащение системы дополнительными элементами зависит от размеров дома и модификации выбранного котла. Заданные параметры работы агрегата обеспечивает группа безопасности, расширительная емкость с переливной трубой, нагнетатель и устройство регулировки давления.
Если циркуляционный насос не встроен в котловой контур, то нагнетатель устанавливают на обратной линии трубопровода, в непосредственной близости генератора тепла. Место установки расширительного бачка закрытого типа для отопления — перед циркуляционным насосом. Группу безопасности монтируют на подающей линии возле котла.
Спайка полипропиленовых труб паяльником своими руками.
Обратите внимание! Подключение мощного котла (свыше 50 кВт) к трубной разводке из полипропилена производят через металл. Специалисты советуют соединять высокотемпературный контур котла с системой вторичных контуров через гидроразделитель и коллекторную гребенку, причем между котлом и гидрострелкой монтируют металлические трубы, затем пускают армированный полипропилен. Понятие комфорта индивидуально для каждого человека
Но для всех без исключения дом — это тепло. Отопление – неотъемлемая часть любого дома. Принять грамотное решение и воплотить его собственными силами поможет максимальная осведомленность в данной теме
Понятие комфорта индивидуально для каждого человека. Но для всех без исключения дом — это тепло. Отопление – неотъемлемая часть любого дома. Принять грамотное решение и воплотить его собственными силами поможет максимальная осведомленность в данной теме.
Классификация полипропиленовых труб по составу сырья
По виду используемого сырья полипропиленовую продукцию разделяют на 4 вида:
- PPR или PPRС. Основой является статический сополимер полипропилена (или рандом-сополимер). Вещество имеет структуру молекул в виде кристаллов. Главные особенности – способность выдерживать температуру от -180 до +1400°С и стойкость к давлению. Трубам PPR присуща широта эксплуатации: для водоснабжения, отопления, канализации — так наиболее качественными и долговечными трубами такого типа сегодня являются немецкие aquatherm GmbH — официальным представителем которых в России является «Группа Компаний Агпайп» (agpipe.ru).
- PPH. При производстве в полимер вносятся различные модификаторы (нуклеаторы, антистатики и пр.), улучшающие те или иные свойства готового изделия. Используется такой вид при прокладке сетей холодного водообеспечения, вентиляции и водоотведения. Низкая стойкость к нагреванию накладывает ограничение на использование при прокладке систем, пропускающих жидкости повышенной температуры.
- PPB. Для изготовления данного вида продукта используется блок-сополимер, в основе структуры которого лежит сочетание микромолекул гомополимера. Каждый блок имеет индивидуальное строение и состав. Такая структура придает конечному продукту высокую стойкость к ударным нагрузкам. Вид PPB применяется при создании отопления напольного типа или холодного водопровода.
- PPs. Основа данного вида — полифенилсульфид. Сырье придает конечному продукту отличные технические характеристики, к которым следует отнести прочность, стойкость к износу, способность выдерживать повышенную температуру, нагрузку. Свойства обусловлены особой структурой молекул. Используется в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.
Трубы из полипропилена могут иметь усиление различными материалами. Многослойность увеличивает стойкость к давлению и температуре.
В роли армировки могут выступать:
- стекловолокно;
- слой алюминия (наружная армировка);
- перфорированная алюминиевая фольга (внутренняя армировка);
- композит (прослойки из фибро- или стекловолокна).
Для системы горячего водообеспечения и отопления возможно применение только многослойных изделий.
