Размерные параметры трубы
Вне зависимости от материала изготовления – полимер, металл, керамика и так далее, изделие характеризуется рядом показателей, ориентируясь на которые, потребитель может выбрать необходимое изделие.
- Внешний диаметр – то есть, наружный размер трубы (речь идет только о круглом сечении).
- Внутренний – размер рабочего сечения.
- Толщина стенки – во многом определяет прочность изделия.
Сумма внутреннего диаметра и удвоенной толщины стенки составляет внешний. Фактическое положение вещей этому утверждению соответствует. Но когда речь идет о ВГП, необходимо учитывать вот какой момент. Чаще всего водоводы соединяются резьбовым методом. Резьба наносится на внешнюю часть, в итоге диаметр резьбы отнюдь не равен наружному размеру
А так как для монтажа важно знать именно показатели резьбы, то данный параметр оказывается более важным и зачастую указывается вместо фактического размера изделия
Например, водовод в 1 дюйм вовсе не равен по внешнему диаметру в 2,54 см, так как 1 дюйм – это указание на размер резьбы.
Путаница эта усугубляется использованием двух измерительных систем с одной стороны, и разнообразием существующей на сегодня продукции с другой.
Таблица для перевода дюймов в миллиметры
Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.
Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.
Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.
Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения. В таблице последнюю цифру обозначают условным проходом, который имеет целое число
Поэтому делая измерения труб и переводя данные, следует округлять значения
В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.
Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.
Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.

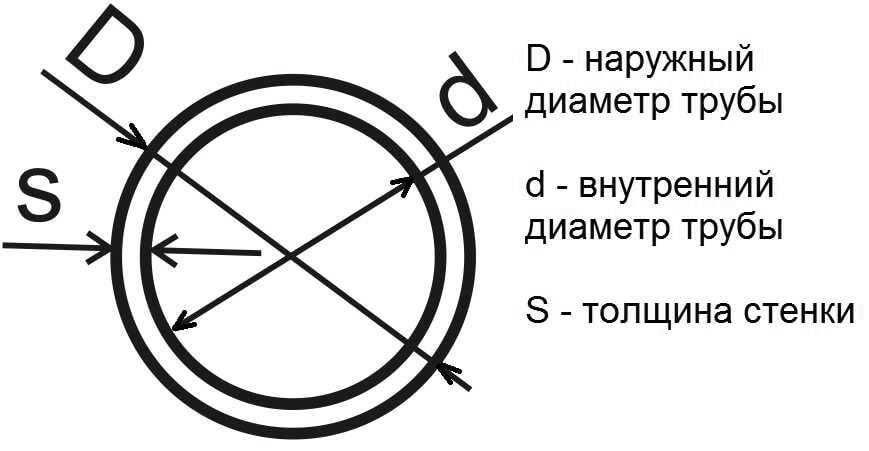

Общими параметрами для труб являются:
1.внешний диаметр Дн.
2.внутренний диаметр Дв.
3.толщина стенок трубы h.
До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.
Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.
Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.
Имея данные трубы, можно легко определить необходимые объемы.
Это наглядно видно в таблице:
| Размеры трубы, дюймы. | 1/2 | 3/4 | 7/8 | 1 | 1,5 | 2 |
| Внутренний диаметр. | 12,7 мм | 19 мм | 22,2 мм | 25,4 мм | 38,1 мм | 50,8 мм |
| диаметр резьбы, мм. | 20,4-20,7 | 25,9-26,2 | 29,9-30,0 | 32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |
Данная таблица содержит значения диаметров, выраженные миллиметрами.
Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.
Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.
Диаметры труб
Геометрические размеры стальной трубы различаются по:
- Наружному и внутреннему диаметру.
- Толщине стенок.
- Соотношению внешней и внутренней окружности.
- Длине.
Диаметры стальных труб характеризуются следующими параметрами:
- Номинальный диаметр DN. По величине номинального диаметра подбираются элементы системы.
- Внешний диаметр DHB. Внешний или наружный диаметр является стандартом для производства элементов.
- Толщина стенки S. При одинаковом внешнем диаметре трубы внутренний диаметр зависит от толщины стенки.
- Условный проход Ду. Рассчитанный внутренний диаметр трубы может отличаться от приведенного в таблицах ГОСТ на несколько миллиметров. Условный проход – это среднее значение внутреннего диаметра, которое используется для определения соответствия соединяемых элементов.
Длина трубы указывается в метрах.
Размеры труб иногда указываются в дюймах, например, ½ дюйма, ¾ дюйма, 1½ дюйма и т.д.

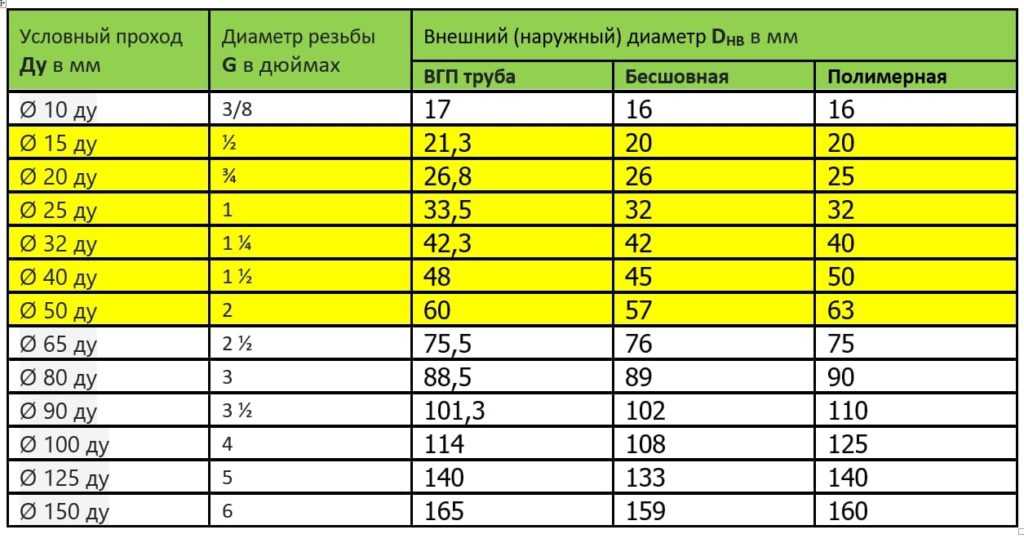

Таблица размеров труб в дюймах и миллиметрах:
Дополнительная информация к дюймовой резьбе
Все стандартные шаги указываются в количестве ниток резьбы на дюйм (т.е. на 25.4 мм точно). При этом есть различия между английским стандартом и американским стандартом, у каждого свой набор стандартных шагов. Также внутри каждого стандарта есть определенная разница в наборах стандартных шагов по типу резьбы — крепежная, мелкая, особо мелкая, между трубными резьбами, трубными мелкими резьбами, резьбами для ремонтных вставок, резьбами для вставок Helicoil, и так далее. Все это в несколько раз сложнее, чем стандарты на метрические резьбы, но все же это вполне конечное множество, не такое уж страшное, когда оно сведено в красивую таблицу.
Кстати, сомневаюсь, что где-либо вы найдете это по-русски, ибо в СССР (как я теперь могу ответственно заявить) не было о дюймовых резьбах никакой особо подробной информации. Более-менее освещались в справочниках только трубные резьбы, и то частично, так как советский водогазовый трубный стандарт почти совпадал с британским BSP.
Смотрите, как все устроено в американской системе, это неполная таблица, а только по наиболее употребительным диаметрам и типам резьб (полная — тут) В правой части таблицы — как раз число ниток на дюйм, для разных видов резьбы
Обозначения: UNC-Unified National Course — крупная или обычная UNF-Unified National Fine — мелкая UNEF-Unified National Extra Fine — особо мелкая NPT-National Pipe Tapered — трубная обычная Британский стандарт похож, но не совпадает. Например, для резьбы 1/2» у американцев 13 ниток на дюйм, а в британском стандарте BSW — 12. Да, надо еще сказать, что в общем-то британских стандартов несколько, но кроме BSW и BSP мне никогда ничего не попадалось. BSP — это трубная резьба. https://en.wikipedia.org/wiki/British_Standard_Pipe

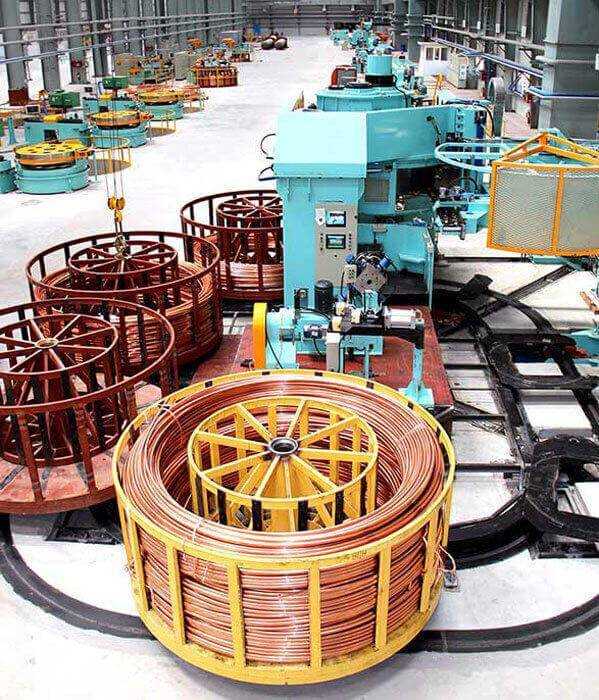

Особенности производства
Для выпуска труб и фитингов задействуют фосфородезоксоксидированную медь, в составе которой содержится Cu+ Аg > 99,9%, и фосфор 0,015-0,04%. Марка материала CU-DPH по DIN 1412 для производства изделий из меди обладает превосходными антикоррозийными качествами, при длительной эксплуатации сохраняет физические свойства, такие как твердость и пластичность, без проблемы поддается процессам пайки и сварки.
Медные трубы, производимые на основании ГОСТа 617-19, можно плавить при 1083 градусах. По этой причине продолжительность срока эксплуатации изделий для создания трубопроводов из меди достигает 80 лет.
При наличии влаги и углекислого газа на поверхности труб возможно образование пленки зеленого цвета. Если воздух сухой, они почти не поддаются процессам окисления.
В продаже можно встретить указание размеров медных труб в дюймах и мм. Вес трубной продукции из меди по сравнению со стальными и чугунными изделиями считается небольшим, и это обстоятельство делает работу по строительству трубопровода более простой.
Для расчета массы таких труб применяется формула:
Q = ( D – S ) хS х π хγ / 1000,
где Q – вес погонного метра изделия;
D – его наружный диаметр;
S – толщина стенки, указанная в миллиметрах;
π – константа, равна 3,14;
γ — плотность меди, составляющая 8,9 кг/л.
Размерные параметры трубы
Вне зависимости от материала изготовления – полимер, металл, керамика и так далее, изделие характеризуется рядом показателей, ориентируясь на которые, потребитель может выбрать необходимое изделие.
- Внешний диаметр – то есть, наружный размер трубы (речь идет только о круглом сечении).
- Внутренний – размер рабочего сечения.
- Толщина стенки – во многом определяет прочность изделия.
Сумма внутреннего диаметра и удвоенной толщины стенки составляет внешний. Фактическое положение вещей этому утверждению соответствует. Но когда речь идет о ВГП, необходимо учитывать вот какой момент. Чаще всего водоводы соединяются резьбовым методом. Резьба наносится на внешнюю часть, в итоге диаметр резьбы отнюдь не равен наружному размеру
А так как для монтажа важно знать именно показатели резьбы, то данный параметр оказывается более важным и зачастую указывается вместо фактического размера изделия
Например, водовод в 1 дюйм вовсе не равен по внешнему диаметру в 2,54 см, так как 1 дюйм – это указание на размер резьбы.
Путаница эта усугубляется использованием двух измерительных систем с одной стороны, и разнообразием существующей на сегодня продукции с другой.
Задание диаметра термопластиковых труб
Общие техусловия на напорные трубы из термопластиков (с изменяющимися линейными размерами в зависимости от температуры) регламентируются ГОСТ Р 52134-2003, они охватывают все полимерные изделия, применяемые в системах водоподачи и отопления.
Стандарт действителен для трубопроводов, изготовленных из основного, сшитого и термостойкого полиэтиленов, различного типа полипропиленов, обычного, непластифицированного и хлорированного поливинилхлорида, полибутена.
ГОСТ Р 52134-2003 регламентирует задание габаритов термопластиковых труб по их внешнему диаметру, толщине оболочки и длине.
Габариты некоторых труб для бытового применения из термопластиков по ГОСТ Р 52134-2003
Обычный пользователь может столкнуться в повседневной деятельности с трубными изделиями, применяемыми для безнапорной бытовой канализации, изготовленных из непластифицированного поливинилхлорида НПВХ, их технические характеристики регламентируются ГОСТ 32412-2013. Намного реже в бытовом хозяйстве применяют напорные НПВХ-трубы для холодного и горячего водоснабжения, отопления и канализации, габариты которых указаны в ГОСТ Р 51613-2000.
Во всех приведенных стандартах трубные размеры задаются их наружным диаметром и толщиной стенки.
Габариты канализационных труб по ГОСТ 32412-2013
Классификация по диаметру
Диаметры стальных труб классифицируются на:
- Малые с номинальным диаметром до 108 мм. Малые трубы используются для монтажа трубопроводов внутри здания.
- Средние с номинальным диаметром от 114 до 530 мм. Средние трубы используются для монтажа городских трубопроводов.
- Большие с номинальным диаметром большим 530 мм. Большие трубы используются для монтажа магистральных трубопроводов.
Вид используемой трубы зависит от сортамента и технологии производства труб.
Водогазопроводные ВГП
ВГП труба или водогазопроводная труба – это стальная сварная труба, характеризующаяся высоким качеством шва. Для соблюдения качества шва трубной заготовке (штрипсу) придается специальная форма, после чего труба сваривается дуговой или печной сваркой.
Труба ВГП применяется в инженерных системах водопроводных, газовых, отопительных сетей.

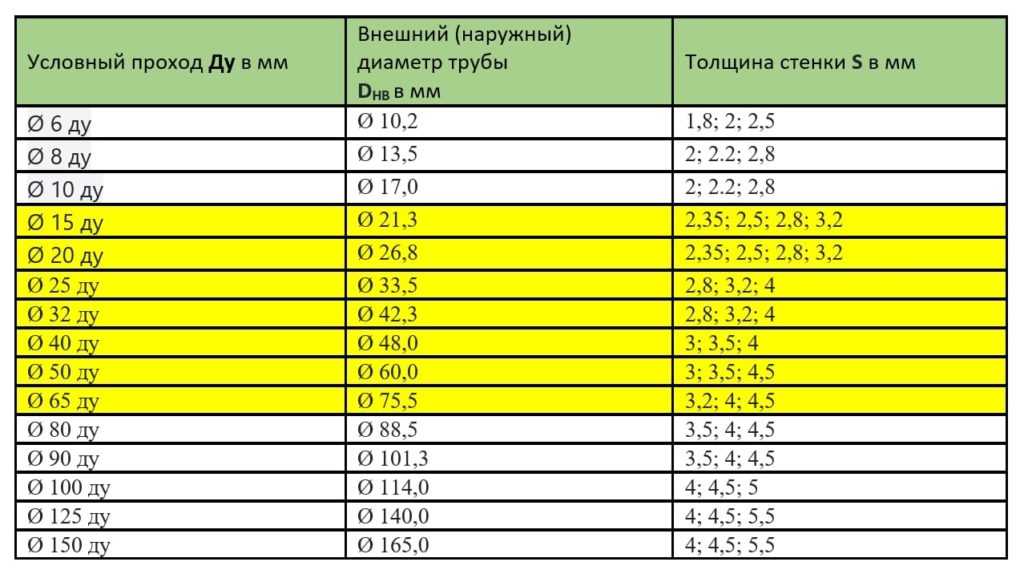

По ГОСТ 3262-75 основные размеры стальных водогазопроводных труб определяются по условному проходу Ду трубы:
Остальные диаметры водопроводных труб ВГП Ду 6, 8, 10, 65, 80, 90, 100, 125 мм практически редко применяются. Они заменяются электросварной стальной трубой.
Электросварные ЭСВ
ЭСВ труба или электросварная труба – это стальная сварная труба. Трубная заготовка (штрипс) формуется и сваривается прямым стыком параллельно оси. Отличается от ВГП трубы использованием более твердых углеродистых сортов стали, устойчивых к деформации.

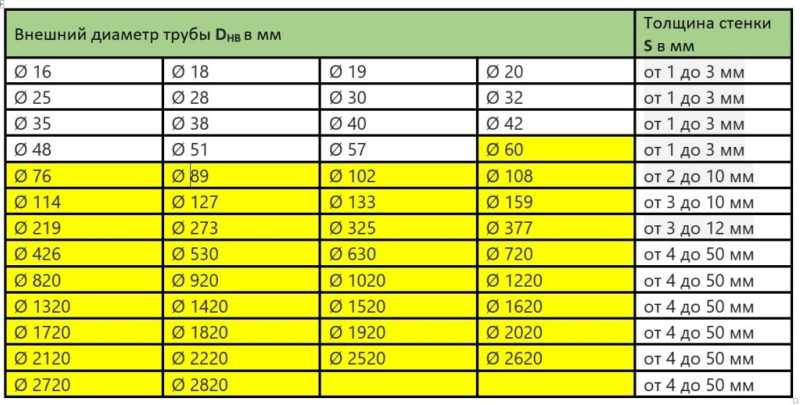

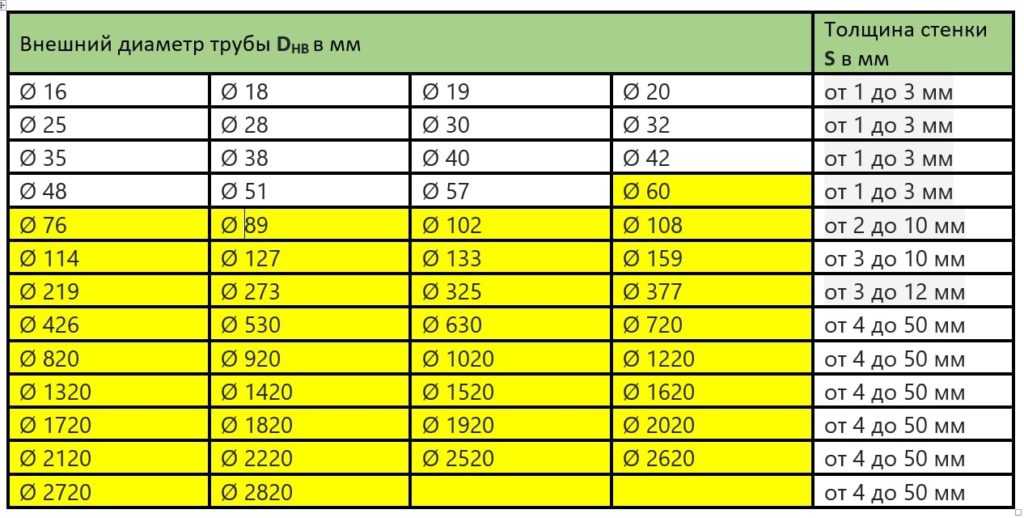

По ГОСТ 10704-91 диаметры стальных электросварных труб определяются по внешнему диаметру DHB трубы:
Обычно применяются ЭСВ трубы диаметром DHB, большим чем 57 мм.
По ГОСТ 20295-85 определяются размеры сварных труб для газо- и нефтепроводов.
Диаметр сварных труб для газо и нефтепроводов начинаются с внешнего диаметра DHB 159 мм и до 530 мм соответствуют размерам трут по ГОСТ 10704-91, а также включают в себя большие диаметры 630. 720, 820, 1020, 1220, 1420 мм.
Бесшовные
Бесшовная труба – это стальная труба. По способу изготовления различаются горячедеформированные и холоднодеформированные бесшовные трубы.
Горячедеформированная или горячекатная или горячая труба получается путем прокатки горячего стального слитка на оборудовании, которое создает полость в трубе.
Холоднодеформированная или холоднокатная или холодная труба получается холоднокатаным способом из стальной заготовки на специальном оборудовании.
Бесшовные трубы способны выдержать перепады давления и температуры, более устойчивы к воздействию агрессивных сред и коррозии.
Бесшовные трубы применяются для нефтяных и газовых транспортировочных трубопроводов, изготовления трубопроводов подачи топлива в автомобильном и машиностроении.

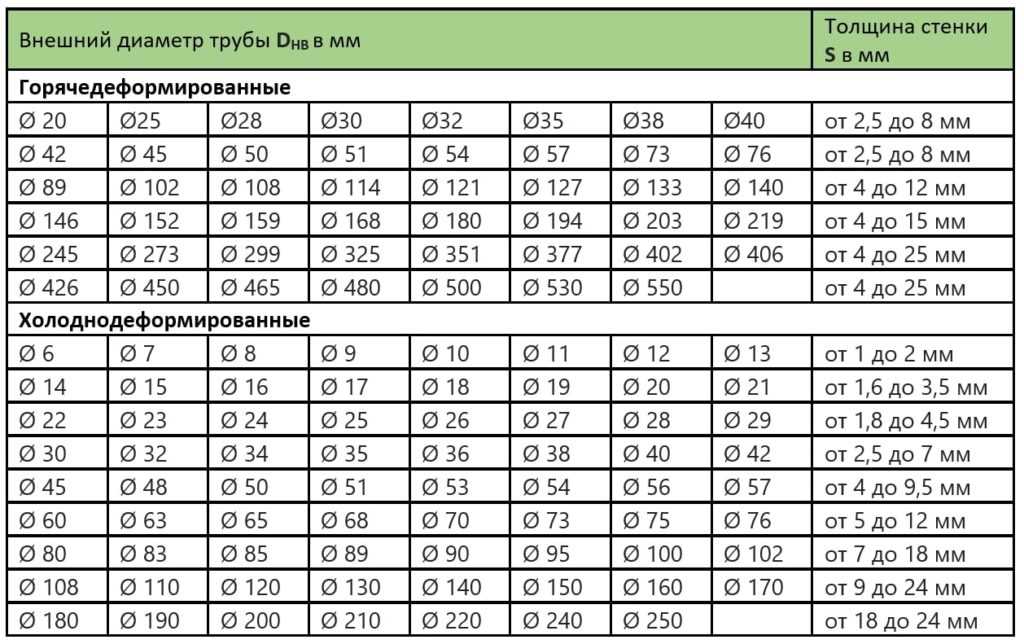

По ГОСТ 8732-78 основные размеры бесшовных труб определяются по внешнему диаметру DHB трубы:
Полипропиленовые
Полипропиленовая труба – это труба, изготовленная из полипропилена.
Труба из полипропилена характеризуется ударной прочностью, стойкостью к воздействию агрессивной среды и коррозии, работоспособностью в широком диапазоне температур.
По сравнению со стальными, полипропиленовые трубы имеют ряд преимуществ, среди которых экономичность, простота монтажа, безопасность.
Диаметр полипропиленовой трубы определяется по внешнему диаметру DHB трубы:
Особенности определения диаметра
Для начала необходимо сказать о том, что в большинстве стран бывшего союза используется дюймовая система обозначения для газовых и водопроводных изделий. При этом они обычно обозначают расстояние между наружными стенами и только приблизительно.
В то же время в некоторых странах Европы и Америки размеры трубы 3 4 дюйма точно соответствуют этой величине, а значит, при состыковке таких материалов необходимо использовать специальные переходники.
Таблица сведенных соответствующих параметров дюймовых изделий с указанием их величин в миллиметрах
Определение размеров
Прежде всего, стоит упомянуть о том, что при составлении проектов специалисты используют справочники, где указаны все необходимые величины в соответствии с ГОСТом.
Поэтому они вписывают в план только обозначение нужных изделий, чтобы избежать путаницы при монтаже.
Медные изделия подобного вида обычно изготавливают в строгом соответствии с указанным диаметром в дюймах, а значит, их диаметр будет составлять 19,05 мм
Однако если работы производятся своими руками необходимо знать параметры самых используемых материалов, одним из которых и является изделие с данным диаметром. При этом стоит понимать, что речь идет именно о водопроводных и газовых системах.
Стоит отметить, что диаметр трубы в мм 3 4 дюйма обычно зависит от толщины стенок. Однако если говорить об изделиях для водопровода, то внутренний параметр будет составлять 20 мм, а внешний 28
При этом чаще всего уделяют внимание именно пропускной способности, поскольку для нарезки резьбы существуют специальные плашки в дюймовой системе.
Пластиковая продукция обычно соответствует внутренним габаритам, поскольку за основу берется пропускная способность материала
Также следует упомянуть и о том, что размер трубы 3 4 по длине тоже может быть разным. Дело в том, что существуют определенные стандарты на этот параметр, но специалисты при наличии большого заказа предпочитают приобретать необрезанный материал. Так можно довольно хорошо сэкономить, поскольку предприятия на него дают скидку.
Специальная соединительная муфта, которая обеспечивает правильный переход от одного типа труб на другой
Материал и резьба
Стоит отметить, что 3 4 труба в мм может иметь разные параметры в зависимости от материала, из которого ее изготовили. При этом внутренний диаметр обычно сохраняют нетронутым, а меняют только толщину стенок. Именно поэтому обозначение в дюймах является приблизительным и приводится в таких величинах.
Правила изготовления резьбы и стыковки двух систем с разными габаритами
Когда необходима трубная резьба 3 4, мастера обычно приобретают три плашки для нарезки трубной резьбы. Первой делается черновой проход, вторая выводит начисто, а третья считается финишной, поскольку убирает все небольшие дефекты и немного углубляет насечку. При этом такой способ изготовления позволяет не обращать внимания на погрешность в наружном диаметре.
Если используется медная труба 3 4, то необходимо знать, что ее параметры могут значительно отличаться от стальных изделий. Например, ее внутренний диаметр обычно равен 19,05 мм, а толщина стенок не превышает 1,07 мм. При этом такой материал продается в бухтах и стыкуется при помощи пайки.
Таблица параметров изготовления резьбовых соединений на водопроводных трубах
Рекомендации мастеров
Лучше всего производить нарезку резьбы на специальном оборудовании при покупке. Обычно цена такой услуги невелика, а стоимость инструмента для самостоятельной работы может не окупиться даже с двух небольших объектов. Обычно все фитинги, которые используются при изготовлении трубопровода, имеют специальную маркировку, которая указывает, с каким диаметром труб они могут использоваться
Изделия с данным диаметром весьма популярны, а значит, всегда можно найти продукцию по более приемлемой стоимости
Однако сразу стоит обращать внимание и на качество. (См
также статью Фитинги для труб: особенности.)
Типовая инструкция по монтажу рекомендует использовать подобные трубы для изготовления газовых и водяных магистралей. Однако современный человек всегда найдет массу дополнительных применений этому материалу.
Отрезок трубы данного типа с нарезанной резьбой
Дюймовая и метрическая трубы
Сфера применения
Теперь о применении труб. Метрическая труба из меди используется, как правило, в бытовой сфере, а также во многих других сферах жизнедеятельности человека.
Такие трубы, изготовленные в соответствии с ГОСТом, имеют определенные особенности в своей технологии, суть которой заключается в отсутствии швов на трубах.
Так же, как и метрическая, медная труба успешно применяется при создании систем отопления и водопроводной сети (врезка в действующий водопровод).
При необходимости или желании поменять трубы водопровода на медные, следует считаться с тем фактом, что старые здания, в которые подают воду, обладают системой, с размерами, рассчитанными в дюймах.
То же самое, можно сказать и о системе газопровода.
Сегодня, трубы, производимые из меди и нержавеющей стали, созданы по системе миллиметров, отсюда и возникают проблемы с размерами.
Сложность также в том, что до определенного времени все трубы заменялись на такие же аналоги, но только отечественного производства.
Теперь о том, как произвести перевод размеров в дюймах на стандартные миллиметры либо наоборот.
На самом деле, это не такая сложная задача, как может показаться на первый взгляд, однако, некоторые навыки, все же, необходимы.
Вроде бы все просто: берут миллиметровый размер, переводят его в дюймы (1 дюйм = 25,4 мм).
Однако, стоит учитывать, что метрические и дюймовые размеры считаются разным величинам, т.е. в соответствии с внутренним и внешним размерами, и данная разница уже может создать проблему при соединении труб.
К тому же, в процессе расчетов диаметров труб в миллиметрах и дюймах для метрической системы весьма важным является показатель внутреннего диаметра, а дюймовая система учитывает еще и резьбу.
Пропускная способность трубы сильно зависит от внутреннего размера.
Расчет объема воды в трубе и радиаторах
В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.
Медные жилы, проводов и кабелей
| Сечение токопро водящей жилы, мм | Медные жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
Алюминиевые жилы, проводов и кабелей
| Сечение токопро водящей жилы, мм | Алюминиевые жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения
Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
