Как разобрать переключатель душа различного типа

Как разобрать аэратор для воды

Аэратор является сборной конструкцией. Состоит из пластикового, металлического корпуса с вставленными внутри сетками.

В любом сантехническом магазине есть специальный пластиковые ключи для откручивания аэратора. Если дома такого инструмента нет, то с задачей справится разводной ключ.

1. С помощью рожкового или разводного ключа нужно захватить аэратор и вращать по направлению хода часовой стрелки, если смотреть на кран сверху. Чтобы не повредить корпус – проложить тонкий материал, кожу между инструментом и аэратором.
2. Несколько сеток, сложенных друг на друга в определенной последовательности – конструкция аэратора. Чтобы извлечь содержимое корпуса – нажать пальцем на сетку, из которой вытекает вода. Появится небольшой цилиндр.
3. Для извлечения сеток – плоскую отвертку просунуть в боковое отверстие цилиндра. Так выйдет двойная сетка. Кончиком ножа поддеть сетку и отделить от фильтра грубой очистки.
4. Извлечь тонкие сферические сетки из корпуса.

Можно приступать к чистке комплектующих. После мытья собрать все в обратной последовательности. В результате вода, вытекающая из крана, будет насыщена кислородом.

Виды неисправностей, связанных со включением душа в смесителе

Для устройств золотникового типа наиболее распространёнными поломками являются:

• Износ или деформация уплотнителей. Проявляется такая поломка протечкой из-под регулировочной ручки.
• Крепёж. Если крепёжные элементы плохо закручены, например, винт, который держит кривошип, или плохо зафиксирована букса.
• Уплотнительная прокладка на золотнике. Если износилась прокладка, то течь возникает только в одном из режимов.

Если установлен пробковый вид, то вышла из строя пробка, элемент неплотно прилегает к корпусу устройства. Это происходит из-за естественного износа, скопления водного камня или попадания твёрдых частиц, к примеру, песка.

Для вытяжной разновидности характерны такие поломки:

• Самая распространённая причина — поломка пружины, её износ. Пружина в устройстве нужна для фиксации положения кнопки и его изменения.
• Кольца клапана. Элементы также выходят из строя из-за износа или скопления водного камня. Определить неисправность можно по характерному признаку: при переключении смесителя на душ, вода начинает идти одновременно из крана и из лейки.

Если проблема возникла в картриджном переключателе, то случиться это могло по двум причинам:

• Скопление водяного камня.
• Из строя вышел шаровый элемент или керамические пластины. В первом случае стыковка отверстий не происходит или происходит частично. Во втором случае пластины не могут плотно прилегать друг другу и соединение становится негерметичным.

Фото 1. Известковый налет на картридже смесителя. При подобной поломке деталь не подлежит восстановлению и требует замены.

Особенности ремонта переключателя душа в смесителе

Чтобы можно было правильно отремонтировать устройство с переключателем для душа для начала стоит выяснить в чем проблема его неисправности. Но многие профессионалы рекомендуют если вы еще ни разу не сталкивались с устройством смесителей этого вида, то лучше предварительно изучить особенности ремонта. Но все же желательно пригласить мастера, который сделает все быстро, а главное качественно. Так как отремонтировать смеситель для ванной?

Замена вышедшего из строя картриджа

Если в ванных имеется простой смеситель однорычажного вида, то причиной поломки переключателя может стать внутренний картридж. За счет этого элемента обеспечивается смешивание токов воды при рабочем процессе устройства. Но стоит помнить, что его невозможно восстановить, поэтому если он сломался, то его нужно заменить новым.

Ремонтный процесс состоит из этапов:

• первым делом производится снятие заглушки;
• отверткой откручивается фиксирующий винт;
• затем производится снятие рычага;
• выполняется выкручивание гайки, которая обеспечивает фиксирование картриджа в смесителе;
• вынимается старый картридж и на его место устанавливается новый;
• после этого конструкция с особой аккуратностью собирается.

Замена уплотнительных колец

Популярным считается кнопочное переключение смесителей с душем. Однако у этих видов устройств имеется распространенный минус – вытекание воды из-за быстро приходящих в негодность уплотнительных колец из резиновой основы. В этих случаях можно воспользоваться двумя способами устранения этой проблема – замена старых уплотнительных элементов на новые или зачистка и размягчение старого резинового кольца. Но лучше производить полную замену.

Весь этап замены выполняется согласно следующей схеме:

для начала необходимо снять кнопку — для этого можно воспользоваться разводным ключом

Все следует делать с особой осторожностью, чтобы не повредить другие элементы; при помощи гаечного ключа производится полное раскручивание всего устройства; далее производится снятие штока; снимаются старые уплотнительные элементы из резинового материала и устанавливаются новые кольца; производится сборка смесителя — при сборке стоит быть особенно внимательным, все элементы должны находиться на своих местах, все гайки нужно закручивать осторожно, чтобы их не сорвать или не повредить

Если кольца недостаточно старые или же их нет в продаже, то их можно сделать мягкими. Для размягчения можно воспользоваться стандартным растворителем или бензином. Однако, стоит учитывать, что данная процедура не сможет обеспечить полное устранение проблемы. Поэтому протечка может возникнуть вновь через короткий период.

Замена пружины переключателя

Еще одной проблемой неисправности устройства переключателя может быть износ пружины. Замене пружина не подлежит, поэтому в этих ситуациях производится полная замена этого элемента на новый.

Замена пружины выполняется по следующей схеме:

• для начала снимается излив, душевой шланг. Используется разводной и гаечный ключ. Все нужно выполнять аккуратно, чтобы не повредить излив или шланг, иначе придется полностью менять весь смеситель;
• после этого вынимается переходник;
• затем выкручивается заглушка и винт фиксирующего типа;
• вынимается шток, в котором расположена старая пружина;
• снимается старая пружина;
• далее производится установка новой рабочей пружины;
• в конце все собирается обратно.

Другие проблемы с работой крана

В процессе эксплуатации шарового смесителя могут случиться и другие неполадки. Например, в ванной нередко наблюдается протечка у переключателя с крана на душ. В этом случае придется заменить износившийся внутренний сальник.

Чтобы устранить этот нюанс, необходимо перекрыть воду, закрыть рычаг и снять гибкий душевой шланг. Затем вооружиться плоскогубцами и отверткой, извлечь кнопку, а после и переходник, переключающий с крана на душ.

Теперь осталось заменить отслужившее свое кольцо сальника и собрать конструкцию в обратном порядке.

Если же поток вообще не реагирует на переключатель, и вода течет одновременно и из душа, и из излива крана, причиной поломки могут быть износившиеся кольцевые прокладки золотника

Заменить прокладки несложно, гораздо труднее отыскать подходящий ремкомплект в продаже. Именно поэтому запасные прокладки добросовестные производители предусмотрительно вкладывают в комплект со смесителем.

Если же «запаска» уже использована или потерялась, можно попытаться сделать этот расходник самостоятельно, вырезав деталь из подходящего листа резины толщиной в 3-4 мм.

Замена прокладок золотника выполняется так:

• Если из строя вышла только верхняя прокладка, отладить работу крана можно и не разбирая смеситель полностью. Достаточно после отключения воды отсоединить гибкий шланг душа, демонтировать декоративный колпачок, извлечь износившуюся резинку и заменить ее новой. Но если эта манипуляция проблему не решила, придется действовать дальше.
• Нужно открутить винт крепления, и аккуратно достать золотник из корпуса крана.
• Снять старые резинки и установить новые.
• Обработать прокладки смазкой – эта манипуляция увеличит и их срок службы, и работу узла в целом.
• Собрать конструкцию и установить переключатель на место.

Если же не работает сама кнопка переключения с крана на душ, скорее всего, деформировалась или сломалась внутренняя пружина.

Обновить эту деталь достаточно просто – нужно только снять переключатель, чтобы с помощью плоскогубцев накрутить на шток новую спираль. Более подробно о ремонте смесителя с душем можно прочесть в этом материале.

Виды переключателей

Прежде чем начать ремонт смесителя, стоит рассмотреть, какие виды переключателей бывают. Стоит отметить процесс ремонта у каждого вида может иметь некоторые отличия, потому что устройство переключателей обладает важными особенностями. Встречаются следующие виды конструкции:

• золотниковый;
• пробковый;
• картриджный;
• вытяжной или кнопочный.

Золотниковый вид конструкции был распространен в советское время. Сейчас этот вид устанавливается для смесителей вентильного вида с тонкими стенками. Главный критерий золотниковых устройств состоит в ручке, которая изготовлена из пластикового или металлического материала. Этот элемент установлен между вентилями крана.

Пробковое устройство считается старым, его уже практически не изготавливают. Устройство для переключения жидкости размещается посередине. По сравнению с золотниковым переключателем по размеру оно длиннее. Основной частью является пробка с вырезом. Во время ее вращения наблюдается процесс совмещения выреза с областью отверстий входа и выхода воды, и в область крана проникает жидкость.

Картриджная разновидность переключателя имеется в смесителях российских производителей. Сделать этот переключатель трудно, потому что для него тяжело найти необходимые элементы. При поломке этих элементов обычно требуется полная замена всего смесителя.

Основное предназначение вытяжного или кнопочного устройства состоит в процессе перемешивания холодной или горячей воды, которая проникает через систему центрального водоснабжения. Бывает нескольких видов такого устройства:

• автоматического типа — применяется для современных изделий картриджного вида . Располагается в области отдельного блока или на поверхности поворотного излива . Уникальное отличие элемента в том , что при перекрытии воды он не меняет положение излив или возвращается с положения душ . Кнопка выполняет функции регулирования : если ее вынуть , то жидкость будет выходить из лейки , если вставить обратно , то выход жидкости перейдет в положение излив ;
• простого типа — этот вид применяется на недорогих моделях смесителей. Но по внешнему виду он выглядит также переключатель автоматического типа. Отличие этого вида устройства состоит в его принципе работы. Для этого требуется вынуть кнопку и выполнить перекрытие подачи воды. Если она будет в неподвижном состоянии, то значит это простое устройство;
• переключатель советского типа — элемент этого вида можно найти только на устройствах советского типа, которые сейчас не производятся.

Автоматические переключатели

Переключатель пробкового типа

Основной неисправностью устройства этого вида является плохое прилегание пробки к переключателю

Для устранения неисправности производится полны разбор переключателя, поэтому важно знать как разобрать смеситель:

• для начала отворачивается шуруп;
• производится снятие рукоятки;
• отвинчивается накидная рукоятка;
• снимается стопорная шайба;
• вытаскивается пробка.

Сейчас пробковые переключатели можно встретить в стилизованной под ретро сантехнике

Затем пробку возможно протереть бензином , керосином , также можно протереть этими же веществами внутреннюю часть корпуса . Если на пробки имеются повреждения , то можно воспользоваться абразивной пастой . Устранение неисправностей переключателя душа в смесители это достаточно непростой процесс , требующий внимательности и опыта . Лучше для начала полностью изучить как починить смеситель в зависимости от вида , а уже затем можно приступать к дальнейшему их ремонту . Если же вам ни разу не приходилось ремонтировать переключатели , то лучше воспользоваться помощью профессионалов .

Разновидности переключателей

В современных смесителях чаще всего устанавливаются золотниковые, картриджные и вытяжные переключатели. Иногда ставится и пробковый, но это скорее редкость, так как он относится к устаревшим разновидностям. Но давайте о каждом чуть подробнее:

• золотниковый переключатель является самым популярным для двухвентильных смесителей, причем с давних пор. Внешне он представляет собой ручку, которая располагается между вентилями, регулирующими подачу воды. Обычно она сделана из металла или пластмассы. С этим типом оборудования знаком, пожалуй, каждый из нас,
• пробковый переключатель, как уже было сказано выше, является устаревшим видом. Его рукоятка длиннее, чем у вышеописанного типа, она размещается также между вентилями. Свое название переключатель получил потому, что в основе конструкции лежит специальная пробка с вырезом, который при ее повороте совпадает с отверстиями для подачи воды. В современных магазинах можно увидеть смесители с длинной рукояткой, свойственной пробковым механизмам. Но это просто дань дизайну, начинка же такого оборудования является золотниковой,
• картриджный вариант используется в однорычажных смесителях. Он может быть дисковым или шаровым: в первом случае за подачу и переключение воды отвечают специальные керамические пластины с выступами и отверстиями, во втором — тщательно отполированная металлическая сфера, в которой также присутствуют специальные отверстия. Сам картридж при поломке не подлежит ремонту. Но это не значит, что придется выбрасывать смеситель. Можно просто заменить вышедший из строя элемент,
• вытяжной переключатель представляет собой кнопку. Если ее вытянуть, то вода польется из душевой лейки, а если нажать, то из гусака. Такая система может работать автоматически или управляться исключительно вручную. В первом случае преимущество состоит в том, что кнопка самостоятельно переключается на гусак при выключении воды. То есть при следующей попытке включить воду она точно не польется вам на голову из душевой лейки. При ручной системе такой гарантии нет. Вообще, кнопочная система нравится не всем именно за счет необходимости вытягивать рукоятку. Делать это влажными или мыльными руками не слишком удобно. Но, как говорится, на вкус и цвет товарищей нет, поэтому такая разновидность все же встречается во многих жилищах.

Виды неисправностей

В ванных часто устанавливаются устройства смесителей, которые обладают переключателями на душ. Конечно, эти виды конструкций достаточно удобные, при необходимости всегда воду можно переключить с крана на души или наоборот. Но не стоит забывать о том, что эта часть может выйти из строя. А если своевременно не выявить основную проблему, то придется производить полную замену смесителя.

Возможные причины поломки переключателя :

• возникновение течи в однорычажном устройстве ;
• наблюдается замыкание кнопки ;
• одновременное поступление воды в душ и в область основного крана ;
• ослабленная подача напора воды ;
• возникновение протечки механизма управления водой .

Если устройство кнопочного переключателя знакомо, то обычно проблема его поломки выявляется быстро. Поэтому если вам не приходилось чинить этот вид смесителя, то лучше ремонт доверить профессионалу

Но стоит отметить важное условие, когда ремонтируется смеситель для ванной с душем. Инструменты следует применять только для затягивания гаек остальное лучше всего все делать вручную, чтобы сильно не перетянуть важные элементы конструкции и полностью ее не испортить

Сломался смеситель для ванны: ремонт переключателя душа

Конструкция современных смесителей для ванных обязательно предполагает переключатель, который регулирует поток воды через кран или трубку душа. Во время интенсивной эксплуатации, равно как и при длительном бездействии, может происходить износ или поломка частей устройства. Но чаще всего именно переключатель кран/душ, ремонт которого мы и будем сегодня рассматривать, приходит в негодность, начинает пропускать воду в обоих направлениях, а то и совсем перестает функционировать.

Прежде, чем решиться произвести ремонт переключателя душа в смесителе своими силами, следует выяснить, какая конструкция имеет место, запастись расходниками, к примеру, специальными прокладками и инструментом. Так как существует несколько различных конструкций, то и принадлежности могут потребоваться разные. Если вы не желаете бежать каждый раз в магазин за любой мелочью, лучше выяснить детали заранее, с чем мы вам и поможем.

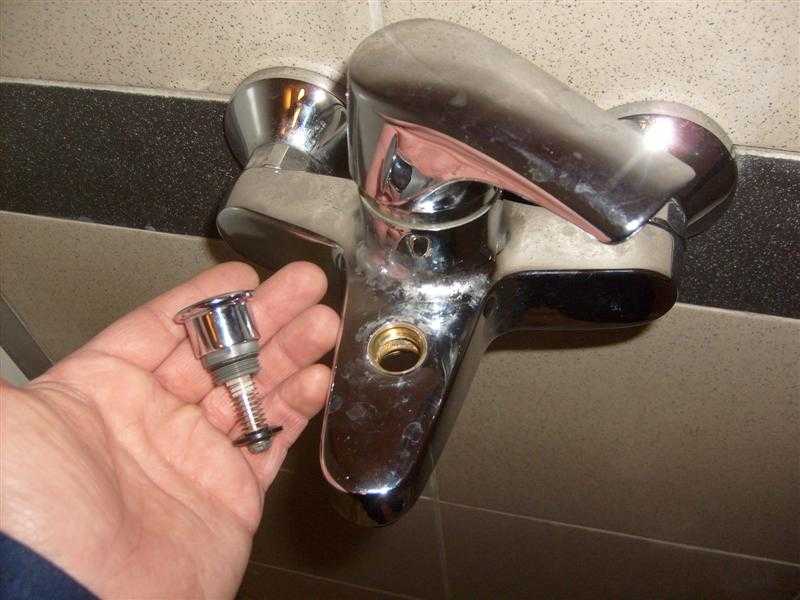

Ремонт кнопочного (вытяжного) переключателя душа в смесителе

Новые линейки

• Профсан ПСМ 100 ЭЛИТ
• Профсан ПСМ 104 КОМПЛЕКТАЦИЯ
• Профсан ПСМ 500 ДИЗАЙН
• Профсан ПСМ 300 STEEL
• Профсан ПСМ 301 STEEL BLACK
• Профсан ПСМ 303 STEEL GOLD
• Профсан ПСМ КВАДРО
• Профсан ПСМ ЕВРО
• Профсан ПСМ ЭКО
• Профсан ПСМ МОДЕРН
• Профсан ПСМ СТАНДАРТ А
• Профсан ПСМ СТАНДАРТ Б
• Профсан ПСМ ПЛЮС
• Профсан ПСМ МЕДИК
• Профсан ПСМ ДУШ

Смесители для кухни

• Профсан ПСМ 108 (настенный)
• Профсан ПСМ 117 (елочка)
• Профсан ПСМ 120 (елочка)
• Профсан ПСМ 127 (елочка)
• Профсан ПСМ 131 (елочка)
• Профсан ПСМ 215
• Профсан ПСМ 335 (боковая ручка)
• PROF ECO ПСМ 337 (боковая ручка)
• ПрофСан ПСМ 384 (боковая ручка)
• Профсан ПСМ 425
• PROF ECO ПСМ 427
• Профсан ПСМ 508 (настенный)
• Профсан Тюльпан 712 (елочка)
• Профсан Тюльпан 740 (короткий)
• PROF ECO Тюльпан 747 (короткий)
• Профсан Тюльпан 759 (короткий)

Смесители для ванной

• Профсан ПСМ 150
• Профсан ПСМ 156
• Профсан ПСМ 157
• ПрофСан ЕВРО 157
• ПрофСан ПСМ 158
• Профсан 158 ЕВРО
• Профсан ПСМ 159
• Профсан 159 ЕВРО
• Профсан ПСМ 160
• ПрофСан ПСМ 165
• Профсан ПСМ 521
• Профсан ЕВРО 521
• ПрофСан ПСМ 523
• Профсан ЕВРО 523
• Профсан PROF ECO 527
• Профсан ПСМ 777
• Профсан ПСМ 815
• Профсан PROF ECO 837

Смесители ГОСТ

• См-УмДЦБА/См-МДЦБА
• См-УмДЦБр/См-МДЦБр
• См-УмОЦБА/См-МОЦБА
• См-УмОЦБр/См-МОЦБр
• См-УмОЛЦБА/См-МОЛЦБА
• См-УмOЦБИвA/См-МOЦБИвA
• См-УмДРНА/См-МДРНА
• См-УмДРНp/См-МДРНp
• См-УмОРНА/См-МОРНА
• См-УмОРНр/См-МОРНр
• См-УмОЛРНА/См-МОЛРНА
• См-ВУДРНШлА
• См-ВУДРНШлp
• См-ВУОРНШлА
• См-ВОРНШлА
• См-ДшДРНТр
• См-ДшДРНШл
• См-ДшОРНТр
• См-ДшОРНШл
• См-БдДЦБА
• См-БдOЦБА

Типы смесителей для раковины

• Двухвентильный
• Однорычажный
• Набортный
• Настенный
• Елочка
• Короткий излив
• Г-образный
• С-образный
• V-образный
• Выдвижной
• Хирургический локтевой
• Для питьевой воды

Типы смесителей для ванной

• Однорычажный
• Двухвентильный
• Короткий излив
• Золотниковый переключатель
• Кнопочные переключатель
• Шаровый переключатель
• Массажная лейка
• Простая лейка

Типы смесителей для душа

• Однорычажный
• Двухвентильный
• Стойка для душа
• С гибким шлангом
• Душевая система
• Тропический душ

В этой статье мы подробно разберем этапы ремонта кнопочного переключателя душа в смесителе, укажем возможные неполадки и способы их устранения. Кнопочный вытяжной переключатель ванна-душ отличается простотой конструкции, функциональностью, справиться с его восстановлением сможет даже домашний мастер своими руками.

Задаваясь вопросом, как отремонтировать кнопочный переключатель смесителя, важно разобраться в преимуществах использования подобного варианта, особенностях его устройства

Как разобрать шаровый переключатель для душа

В двухвентильных смесителях чаще всего устанавливаются шаровые запорные переключатели. Особенностью таких приспособлений является то, что напор воды и её температуру регулирует шарик, установленный в переключателе. Он подсоединен к штоку и вентилям крана. При вращении ручек, шарик меняет своё положение и устанавливает необходимый напор струи, а также переключает режим гусак-излив душа.

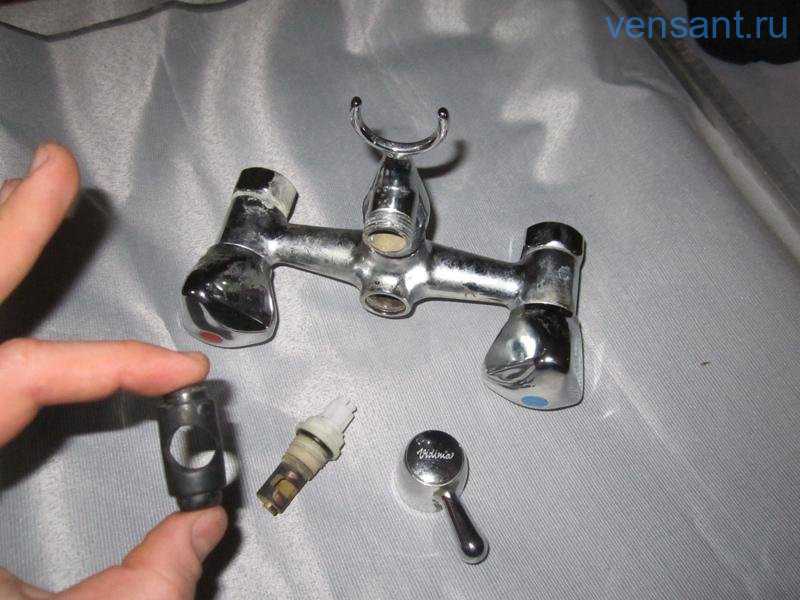

Полностью разобранный двухвентильный смеситель с запчастями

Пошаговая инструкция, как разобрать шариковый переключатель душа (гусак – лейка):

1. Первой снимается прижимная гайка в верхней части смесителя, которая отвечает за крепление шланга от душа к корпусу крана. Она легко вынимается при использовании плоской отвертки или канцелярского ножа;

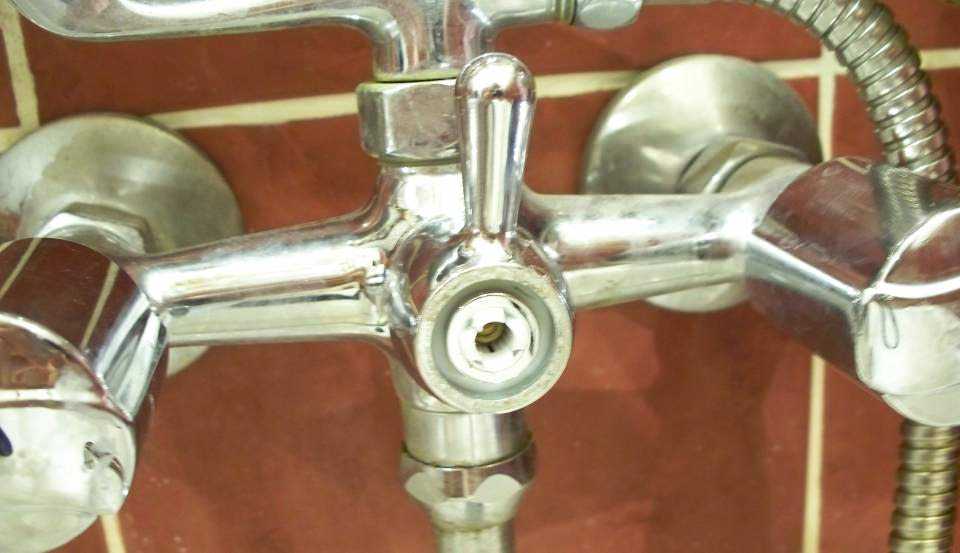

На смесителе убрана декоративная пластина

После снятия душа и гайки, в смесителе будет свободно отверстие под втулку, в котором расположена шестигранная пластина, придерживающий запорный шарик. Чтобы вынуть переключатель, нужно раскрутить шестигранником фторопластовую пластину и вытащить её наружу. Сильно давить нельзя, чтобы не разломать крепление;

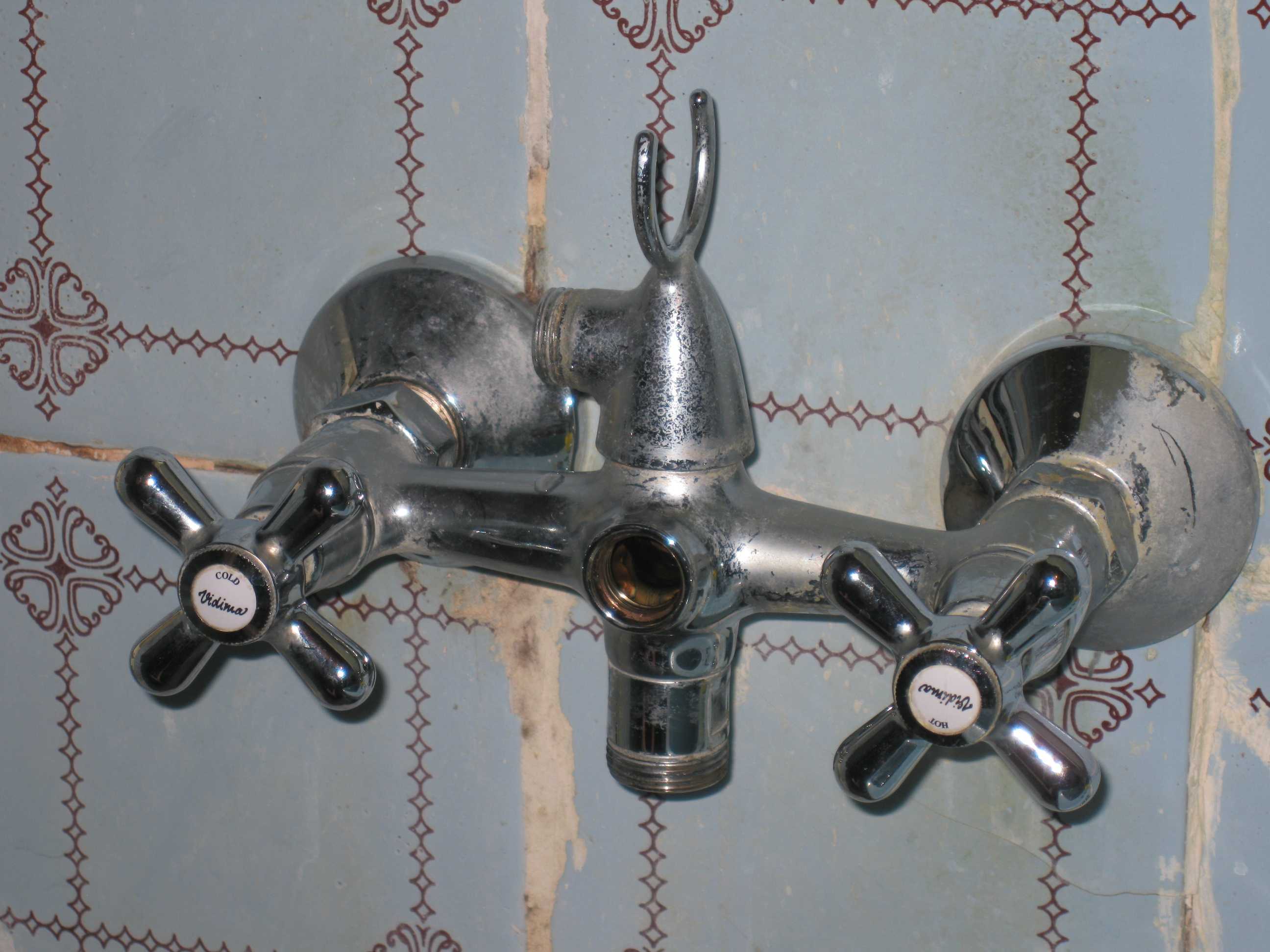

Отверстие под втулку

Только после этого выкручивается ручка, при помощи которой регулируется положение шарика. Сначала снимается декоративная пластина. Под ней расположен болт, его нужно вкрутить фигурной отверткой, желательно с упором. Если резьба плохо поддается раскручиванию, то можно попробовать нанести на не небольшое количество масла. Прилагать чрезмерное усилие нельзя, чтобы не сорвать крепление;

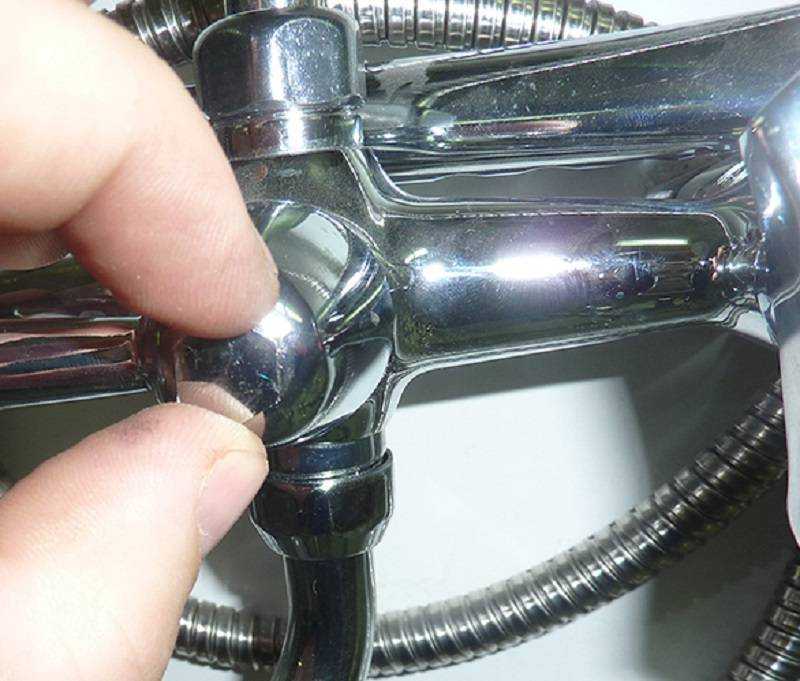

Ручка легко снимается без ключей, она не насажена на резьбу (на фото обозначена 1)

Обратите внимание, что почти всегда ручка выполнена из силумина, который очень хрупкий. Поэтому если она сложно «отходит» от корпуса, не нужно её сильно бить или вкручивать;

Ручка переключателя, которую нужно снять

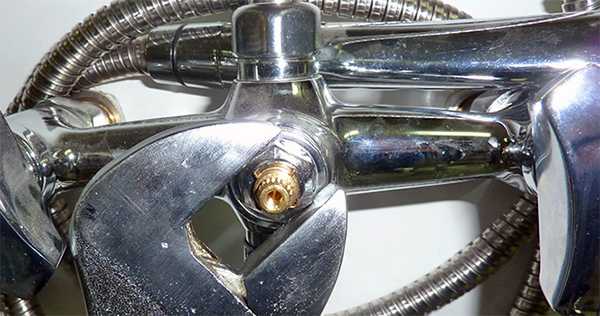

Под ручкой расположен шток переключателя, его нужно выкрутить, как стандартную резьбу

После этого он с легкостью вынимается из основания и может подвергнуться ремонту или осмотру.

Когда будете собирать смеситель и переключатель в исходное положение, рекомендуется на все резьбовые соединения накрутить ФУМ-ленту, а также заменить прокладки и кольца. Профилактический осмотр нужно проводить 1 раз в полгода, это позволит предупредить изнашивание уплотнителей.

Смеситель для ванной: ремонт других незначительных поломок

Описанные выше неисправности случаются довольно часто, но также приходится сталкиваться и с менее сложными проблемами.

• Протекает под гайкой смесителя. Это достаточно распространенная неприятность и обусловлена она может быть двумя вещами – испорченной прокладкой или лопнувшей гайкой. Прокладку поменять просто, а вот если лопнула гайка, то придется приобретать пару, причем вместе с самим штуцером. Выкручиваются они с помощью шестигранного ключа после снятия смесителя с эксцентриков. Если течет из-под гайки нового, только что установленного смесителя. то наверняка вы перетянули гайки, в результате чего прокладка была прорезана или же сами эксцентрики установлены неправильно.
• Течь под гайкой носика. Если она появилась, то это верный показатель износа прокладки. Отвинтите гайку, поменяйте резиновые кольца и установите носик на место – течь должна прекратиться.
• Течь в шланге душа. Как правило, появление такой протечки говорит о том, что внутренняя резиновая часть душевого шланга уже порядком поизносилась – обычно этим событиям предшествует обрыв металлической оплетки. Отремонтировать такой шланг можно, но лучше приобрести новый, так как после ремонта шланг не будет уже иметь необходимый эстетический вид.
• Сломалась лейка душа. Хотите на чистоту? Не жадничайте и купите новую, поскольку ремонт выльется вам в кучу нервов – ее конструкция не такая уж и сложная, но если учесть заводскую сборку, которая в большинстве случаев не предполагает разборку, то лучше с такими вещами не связываться. Шансы, что она будет окончательно сломана, очень высоки и достигают 99%.

Что делать, если течет смеситель

А вообще ремонт смесителя для ванной – штука достаточно простая, современные смесители в этом отношении разработаны очень удачно и состоят из отдельных узлов, которые в случае выхода из строя легко заменить новыми. Исключением могут стать разве что высокотехнологичные смесители типа термостатических или сенсорных – их также можно починить, но с ними придется дольше разбираться. В заключение скажу одно – лучший способ научиться ремонтировать любой смеситель, да и вообще любую другую вещь, это разобрать ее до винтика, изучить устройство и понять, причину поломки. Поступив таким образом, вы приобретете необходимый опыт, который будет полезен при ремонте любой вещи.

Рекомендации при ремонте душевого переключателя смесителя

Любой переключатель с душа на кран должен быть качественным и сертифицированным. Не стоит экономить на таких вещах. Тогда и ремонт не придётся делать часто. Также рекомендуется бережно обращаться с сантехникой и производить профилактические мероприятия.

При обнаружении пришедшего в негодность уплотнительного кольца и пружины необязательно бежать в магазин. Кольца можно сделать самостоятельно из резиновой трубки.

Вне зависимости, какая поломка случилась, всё равно придется разбирать. Если нет уверенности, что обратно удастся его правильно собрать, поищите инструкцию, она обязательно прикладывается ко всей сантехнике.

Замена механизма переключения душ/излив

Шаровые переключатели самые надёжные, но, к сожалению, не ремонтируемые, поэтому если у вас смеситель именно с таким механизмом переключения, и он сломался, то вам придется покупать новый.

Для картриджных, буксовых и эксцентриковых переключателей работы по ремонту будут следующие:

1. Демонтируем декоративную заглушку на ручке переключения. В некоторых смесителях необходимо с помощью обойного ножа вынуть заглушку и отверткой вывернуть крепёжный винт, который она закрывала.

2. Снимаем ручку.

3. Под ручкой находится либо буксовый механизм, либо гайка, крепящая механизм (картридж или эксцентрик). Отворачиваем.

4. Вынимаем механизм. Буксовый или картриджный вынимаются целиком. У эксцентриковых вынется только одна часть — сам эксцентрик.

5. Для полного демонтажа эксцентрикового переключателя необходимо вынуть его внутреннюю часть. Для этого руками отворачиваем гайку излива.

6. Снимаем излив вниз.

7. Под гайкой обнаружится съёмная часть корпуса. Её придётся отвернуть. Сделать это очень непросто. Оберните эту часть тканью, чтобы в процессе демонтажа не повредить хромированное покрытие, и с помощью газового (не разводного) ключа за сам корпус отворачиваем эту деталь.

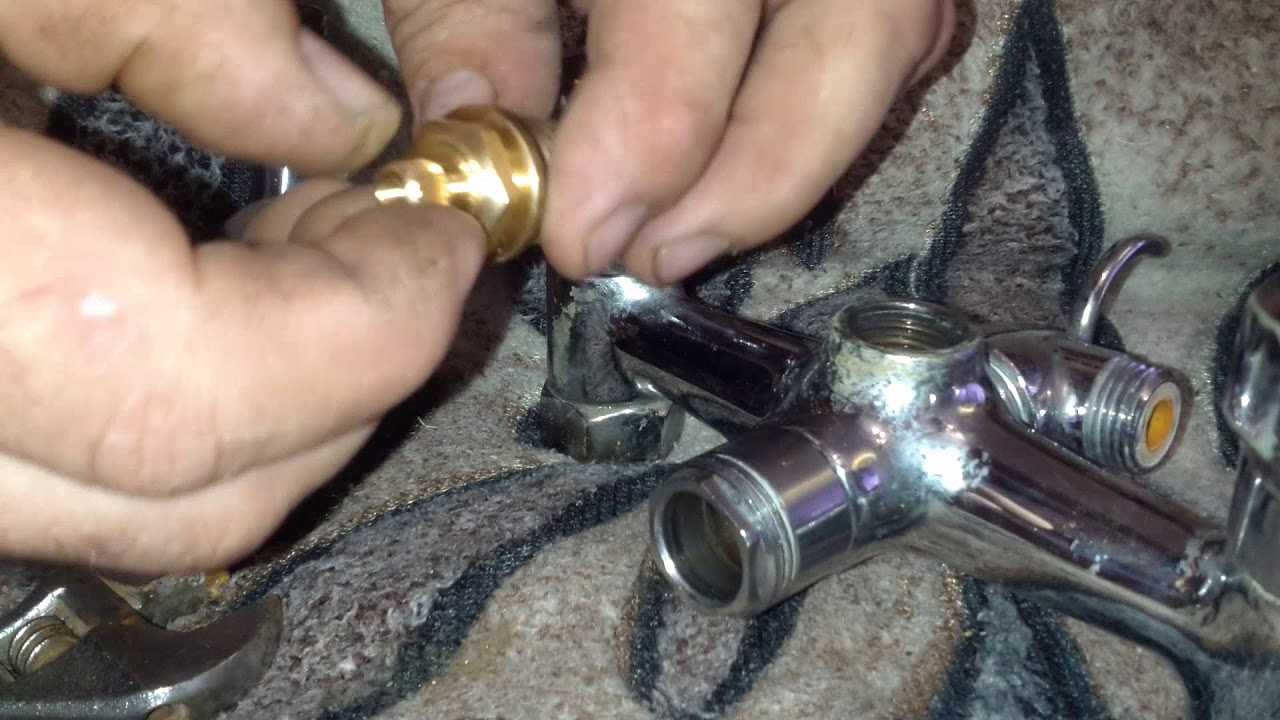

8. Если вам удастся это сделать, то из корпуса легко извлечётся внутренняя часть механизма. В целом он будет выглядеть приблизительно так:

Справа — эксцентриковая часть, отворачивается первой, слева — внутренняя. Если вынуть внутреннюю часть не удаётся, то придётся менять смеситель.

9. После демонтажа, по полученным образцам в магазине покупаем нужные запчасти и в обратной последовательности описанным работам собираем смеситель.

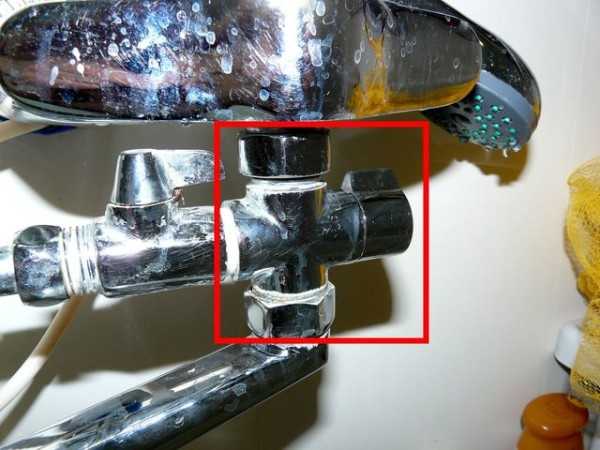

Для замены отдельного блока переключения его необходимо полностью отсоединить от смесителя.

1. Руками откручиваем душевой шланг.

2. Отворачиваем верхнюю гайку крепления механизма с корпусом смесителя.

3. Снимаем механизм с изливом.

4. Отворачиваем гайку излива.

5. В итоге получаем механизм переключения.

6. В магазине покупаем новый механизм и устанавливаем на смеситель.

Как разобрать переключатель душа на смесителе

Любое устройство рано или поздно выходит из строя. Исключением можно считать только те приборы, которые всё время хранятся в запакованном виде и не эксплуатируются. А уж смесители ломаются с завидной регулярностью. Причин может быть огромное количество, но если понимать, как разобрать переключатель, то вполне реально отремонтировать смеситель своими силами и не тратиться на приобретение нового. Прежде всего перекрываем воду, если, конечно, нет желания начать маленькую и не факт, что победоносную, войну с соседями. Далее избавляемся от выполняющей роль декорации накладки. Под накладкой видим резьбу соединения

Отвёрткой осторожно выкручиваем болтик и снимаем верхнюю половину ручки

Далее всё будет зависеть от того, какого типа установлен запорный механизм:

1. Для начала следует снять декоративную гайку, зачастую её даже не прикручивают. Снимая её, не следует использовать разводные ключи — так мы легко испортим внешний вид.
2. Декоративная гайка прикрывает собой фиксирующую. На ней-то и держится запирающий механизм. В картриджном, соответственно, это картридж из керамики, а в шаровом — шар. Разводным ключом откручиваем гайку фиксации.
3. Далее нужно снять сам переключатель.
4. Выкручиваем его тем же самым разводным ключом. Как только почувствуем, что механизму ничто не мешает свободно вращаться, откладываем ключ и руками выкручиваем до конца, дабы не нанести вред пружине и прокладке.

5. В состав пружинного, а иначе говоря, штокового переключателя, входят шток, пружины и запирающий механизм, а также уплотнительные кольца. Выкручиваем гайку, которая помогает переключению потока из крана на лейку. Проверяем пружину — чтобы запор функционировал, она обязательно должна быть гибкой.

6. Сняв упорную гайку, избавляемся от шайбы из пластика, на которой держится шток. Под ней видим пружину. Извлекаем её

Делаем это осторожно, стараясь не перегибать

7. Заменив механизм, собираем всё обратно.

Золотниковый

Если в смесителе стоит золотниковый переключатель, то действия для его разбора будут несколько иными:

1. Откручиваем нижнюю половину, а именно шланг и переключатель. Можно взять разводной ключ или подходящий размером гаечный.
2. Откручиваем гайку и снимаем шланг с переключателя. Это проще сделать разводным ключом.
3. Далее откручиваем переключатель.

До сих пор имеют широкое распространение переключатели золотникового типа, которые не требуют, чтобы их разбирали полностью. Нужно просто открутить запирающую часть, после чего механизм можно извлечь.

Подобные варианты не сильно популярны, их попросту нельзя отремонтировать. Увидев течь на таком смесителе, смело его выбрасываем и покупаем другой.

Шаровый

В смесителях с двумя вентилями, как правило, устанавливают запирающие механизмы в виде шара. Именно шарик отвечает за регулировку напора и температуры воды. От него идёт соединение к штоку и вентилям. Вращая ручку, мы изменяем положение этого шарика, соответственно изменяется напор, а также меняется направление с крана на лейку или обратно.

Рассмотрим, как разбирается данный тип переключателя:

1. На верхней стороне смесителя находим прижимающую гайку и вытаскиваем её. Она нужна, чтобы крепить душевой шланг к корпусу. Снять её просто обычной отвёрткой.
2. Сняв душ вместе с гайкой, мы получим доступ к отверстию под втулку, где можем увидеть пластину в виде шестигранника. Она держит запирающий шарик. Выкручиваем и вынимаем пластину.
3. Далее откручиваем ручку, которая регулирует шарик. Сперва нужно избавиться от пластины. За ней есть болт, который следует открутить.
4. Для снятия ручки ключ не нужен. Она не имеет резьбового соединения. Следует отметить, что ручка обычно исполнена из силумина, а это довольно хрупкий материал.
5. Под самой ручкой находится шток, его мы откручиваем. Открутив, можно будет его спокойно извлечь, после чего заняться непосредственно его ремонтом.

Во время обратной сборки не поленитесь все соединения с резьбой обмотать фумкой, одновременно с этим неплохо будет поменять прокладки и уплотнительные кольца. Нелишним будет каждый год делать профилактику, при необходимости меняя уплотнители.

Виды переключателей

Прежде чем начать ремонт смесителя, стоит рассмотреть, какие виды переключателей бывают. Стоит отметить процесс ремонта у каждого вида может иметь некоторые отличия, потому что устройство переключателей обладает важными особенностями. Встречаются следующие виды конструкции:

• золотниковый;
• пробковый;
• картриджный;
• вытяжной или кнопочный.

Золотниковый вид конструкции был распространен в советское время. Сейчас этот вид устанавливается для смесителей вентильного вида с тонкими стенками. Главный критерий золотниковых устройств состоит в ручке, которая изготовлена из пластикового или металлического материала. Этот элемент установлен между вентилями крана.

Пробковое устройство считается старым, его уже практически не изготавливают. Устройство для переключения жидкости размещается посередине. По сравнению с золотниковым переключателем по размеру оно длиннее. Основной частью является пробка с вырезом. Во время ее вращения наблюдается процесс совмещения выреза с областью отверстий входа и выхода воды, и в область крана проникает жидкость.

Картриджная разновидность переключателя имеется в смесителях российских производителей. Сделать этот переключатель трудно, потому что для него тяжело найти необходимые элементы. При поломке этих элементов обычно требуется полная замена всего смесителя.

Основное предназначение вытяжного или кнопочного устройства состоит в процессе перемешивания холодной или горячей воды, которая проникает через систему центрального водоснабжения. Бывает нескольких видов такого устройства:

• автоматического типа — применяется для современных изделий картриджного вида . Располагается в области отдельного блока или на поверхности поворотного излива . Уникальное отличие элемента в том , что при перекрытии воды он не меняет положение излив или возвращается с положения душ . Кнопка выполняет функции регулирования : если ее вынуть , то жидкость будет выходить из лейки , если вставить обратно , то выход жидкости перейдет в положение излив ;
• простого типа — этот вид применяется на недорогих моделях смесителей. Но по внешнему виду он выглядит также переключатель автоматического типа. Отличие этого вида устройства состоит в его принципе работы. Для этого требуется вынуть кнопку и выполнить перекрытие подачи воды. Если она будет в неподвижном состоянии, то значит это простое устройство;
• переключатель советского типа — элемент этого вида можно найти только на устройствах советского типа, которые сейчас не производятся.

Особенности эксплуатации кнопочных переключателей

Переключатели в сантехнических приборах отвечают за направление потока воды в сторону излива или душа. Поломка детали зачастую связана с неправильным распределением струи или отказом в работе. Выбирая смеситель с кнопочным переключателем, пользователь получает простое в эксплуатации сантехническое оборудование. Для сработки кнопки достаточно одного движения руки.

Минусом сантехники с подобного плана заключается в быстром выходе из строя резиновых уплотнителей, которые восприимчивы к воздействию жесткой водопроводной воды. Однако ремонт кнопочного переключателя душа в смесителе может быть произведен самостоятельно, поскольку его конструкция не отличается сложностью. На рынке представлено несколько моделей, среди которых:

• Механический переключатель — представляет собой кнопку, которую необходимо нажимать в ручном режиме при каждой смене направления водного потока. Чтобы уточнить вид переключателя, достаточно перекрыть воду, посмотреть, остается ли кнопка в исходном положении или переключается в позицию «по умолчанию».
• Автоматический переключатель применяется в сантехническом оборудовании популярных брендов. Он располагается в верхней части поворотного излива или в отдельном блоке. Ключевой особенностью этого варианта является то, что при перекрытии воды переключатель автоматически переходит в положение излива. Это исключает курьезные ситуации, когда при повороте вентиля неожиданно включается душ.

Смесители с кнопочными переключателями пользуются широкой популярностью благодаря лаконичному дизайну, простоте эксплуатации.
