Виды тёплых полов
На сегодня наиболее известны три типа тёплых полов:
- тёплые водяные полы;
- кабельный нагрев пола;
- плёночный инфракрасный нагрев.
Тёплые водяные полы
Водяные полы представляют собой систему трубопроводов, подключённую к газовому котлу через коллекторный блок. Котёл путём подачи горячей воды «заставляет» греться напольные покрытия.
Трубы для водной системы используют из сшитого полиэтилена, полиуретана, металлопластика и меди. Наибольшей популярностью пользуются трубы из сшитого полиэтилена. Полиуретановые изделия требуют для монтажа применения специального сварочного оборудования.
Тёплые водяные полы скрыты цементной стяжкой. Как долго будут прогреваться напольные покрытия, во многом зависит от толщины цементной стяжки. Трубы для тёплых полов применяют обычно диаметром 16 мм. Такой размер, подтверждённый накопленным опытом эксплуатации, определён на основе теплотехнических расчётов.
Через коллекторный узел горячей водой нагреваются определенное количество отопительных контуров, расположенных в нескольких помещениях.
Теплотехники рекомендуют делать длину 1-го контура около 70 м при диаметре труб 16 мм. Высоту стяжки советуют выполнять не более 50 мм. В таком случае толщина стяжки над проложенными трубами составит около 30 мм.
Сколько прогревается тёплый пол при первом включении при таких условиях?
Практика показывает, что время нагрева тёплого пола при первом включении может длиться от 12 часов до полутора суток.
Для этого воду, выходящую из котла, доводят до температуры 90оС.
После того, как пол прогреется, начальную температуру теплоносителя понижают до 70оС.
Кабельный нагрев пола
Прокладку кабеля выполняют в виде спирали и змейки. Форму спирали используют на небольших площадях (до 20 м2). На больших по размеру основаниях кабель закрепляют в форме змейки.
Электрический нагревательный элемент быстро нагреется и начнёт отдавать тепло в тело пола. Толщина стяжки 70 мм и более значительно повысит инертность бетона. Пол в этом случае насколько будет дольше нагреваться, настолько будет медленно остывать. Вместе с тем, значительно возрастёт расход электроэнергии.
Сколько прогреваются тёплые полы при первом включении кабеля, во многом зависит от мощности провода.
При правильном монтаже электрического обогрева и соблюдении строительных норм при укладке стяжки, время первого прогрева основания помещения может составлять от 6 до 8 часов.
Плёночный инфракрасный нагрев
Всё большое внимание потребителей привлекают плёночные инфракрасные тёплые полы. В полимерном слое плёнки впаяна электродная сетка, которая под воздействием электрического тока излучает тепловые лучи в инфракрасном диапазоне
Многие люди интересуются, как быстро нагревается напольное покрытие от ИК плёнки
На этот вопрос нельзя однозначно ответить. Всё зависит от площади покрытия, технических показателей ИК плёнки, способа укладки схемы подключения к электрической сети. Но можно утверждать одно, что там, где грелся пол под ИК покрытием, время первого нагрева составило 2 – 3 часа
Многие люди интересуются, как быстро нагревается напольное покрытие от ИК плёнки. На этот вопрос нельзя однозначно ответить. Всё зависит от площади покрытия, технических показателей ИК плёнки, способа укладки схемы подключения к электрической сети. Но можно утверждать одно, что там, где грелся пол под ИК покрытием, время первого нагрева составило 2 – 3 часа.
Благодаря своей конструктивной особенности, ИК покрытия легко и быстро монтируются под любое напольное покрытие, кроме керамической плитки. Исключение составляет устройство ИК обогрева под плиткой. Подробнее о подключении и нагреве пола смотрите в этом видео:
Ручная регулировка коллекторов ТП
Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).
Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.
Основные элементы расходомерного клапана, это:
- корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
- колба из прозрачного пластика или стекла с нанесенной шкалой;
- поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.
Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.
Последовательность ручной настройки температуры теплого водяного пола
В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.
После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.
Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.
Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.
После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.
Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
Использование терморегуляторов
Чтобы избежать перегрева системы, при монтаже теплого пола устанавливается терморегулятор – небольшое устройство, регулирующее температуру. Существует три основные вида терморегуляторов: электронный, механический и программируемый. Все они отличаются между собой не только названиями и ценой, но и техническими характеристиками. Поэтому при выборе изделия необходимо обязательно проконсультироваться со специалистом.
Виды терморегуляторов для теплого пола
После покупки терморегулятора нужно правильно его установить. Ниже приведена пошаговая инструкция монтажа регулятора и специального температурного датчика, при соблюдении которой с этой задачей сможет справиться даже новичок. Для начала в стене нужно проделать небольшую канавку для укладывания провода о термодатчика. Далее нужно следовать инструкции.
Подключение регулятора теплого пола
Шаг 1. Пропустите провод с термодатчиком через гофрированную трубку (диаметр гофры подбирается в соответствии с размерами провода).
Проденьте провод в гофрированную трубку
Шаг 2. Аккуратно выведите провод датчика с другой стороны гофры.
Выведите провод из другого конца
Шаг 3. Закройте конец трубки со стороны датчика, используя для этого специальную пластиковую заглушку. Это требуется для защиты трубки от попадания пыли и строительной смеси.
Установите пластиковую заглушку
Шаг 4. Зафиксируйте между отопительными контурами конец гофрированной трубки с датчиком. Для этой цели желательно использовать специальную ленту или прочные хомута, выполненные из пластика.
Зафиксируйте конец трубки
Шаг 5. Выведите трубку от регулятора в пол, а точнее — в заранее подготовленную канавку. Следите за тем, чтобы не было сильных изгибов трубки.
Выведите трубки в пол
Шаг 6. После монтажа проводки и специальной гофрированной трубки заделайте канавку в стене раствором из цемента. Поверхность после этого должна оставаться гладкой и ровной.
Замаскируйте канавку раствором
Шаг 7. Хорошо почистите и залудьте провода. От качества проделанной работы будет зависеть функционирование терморегулятора.
Облудьте провода
Шаг 8. Соедините терморегулятор с проводами, а затем установите устройство на свое место. Для этого в стене необходимо проделать отверстие под размеры регулятора.
Подключите провода к терморегулятору
Шаг 9. Протестируйте все электрические соединения на предмет исправности. После проверки включите систему теплого пола ненадолго. Это нужно для проверки работоспособности системы.
Так выглядит установленный терморегулятор
Шаг 10. Если все хорошо и система подогрева пола будет работать, то на терморегуляторе, а точнее — на его панели загорится лампочка. О работоспособности всей системы также будет свидетельствовать нагрев поверхности пола. На схеме указано место монтажа датчика температуры.
Пример схемы теплого пола
Особые требования при установке тёплого пола
Конструкция пола должна иметь распределительный слой, который обеспечивает единый температурный показатель по всей поверхности пола, это для того чтобы избежать сосредоточения высокой температуры на отдельных участках.
Необходимо, чтобы было возможным контролировать и настраивать температуру поверхности с высокой степенью точности.
Обогреваться должна вся площадь пола. Однако это не относиться к обогревательным системам комфорта, являющимся дополнением к основному отоплению.
В этом случае, температура должна быть значительно ниже дозволенных 27°C для поверхности пола.
Установленный пол – включая промежуточный слой – должен иметь хорошую теплопроводность.
В конструкции пола гидроизоляцию следует располагать как можно ближе к деревянному полу
Особенно важно близкое расположение гидроизоляции к деревянному полу при наличие тяжелого и плотного балочного перекрытия. Ни в коем случае нельзя располагать гидроизоляционный слой на противоположной стороне балок
Как установить датчик температуры теплого полаДля создания комфорта и уюта как в частных домах, так и в квартирах применяется электрический подогрев пола. Чтобы система теплый пол работала в автоматическом режиме, а также была экономичной, необходима установка и подключение дополнительного надёжного электронного оборудования, поддерживающего температуру в заданном режиме. В качестве этого оборудования выступает регулятор температуры и термодатчик. Перед тем как установить их, рекомендуется разобраться в принципе работы, а также усвоить основные приёмы подключения и монтажа.
Техники регулирования температурного режима водяных полов
Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.
Ручная регулировка
Пример механического терморегулятора для ручного управления температурой пола
Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.
Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.
Групповое регулирование
Схема группового регулирования температуры сенсорными датчиками
Применяется в том случае, когда нужно поддерживать тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.
- Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
- Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.
Индивидуальное регулирование
Для индивидуальной регулировки температуры применяется система климат-контроля
Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.
Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.
В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.
Температурные режимы и их особенности в различных системах
В инструкции к тёплым полам представлена подробная информация, где чётко прописано, какой наибольший уровень нагрева допустим. Однако стоит учесть ещё некоторые важные нюансы:
- Нагревательные маты нельзя применять как единственный способ обогрева жилища, потому что их мощность ниже, чем у кабеля, монтаж которого выполнен в цементную стяжку.
- Выбирая систему тёплый пол по мощности, принимайте в расчёт тепловые потери комнаты. Если тёплый пол укладывается, например, на холодном балконе, тогда придется приобретать более мощную систему обогрева.
Мощность нагревательной системы
- В комнатах, в которых преобладает повышенный влажностный режим, обогрев пола поможет избавиться от лишней влаги. Поэтому в ванной комнате можно выставить температурный режим в 30 градусов.

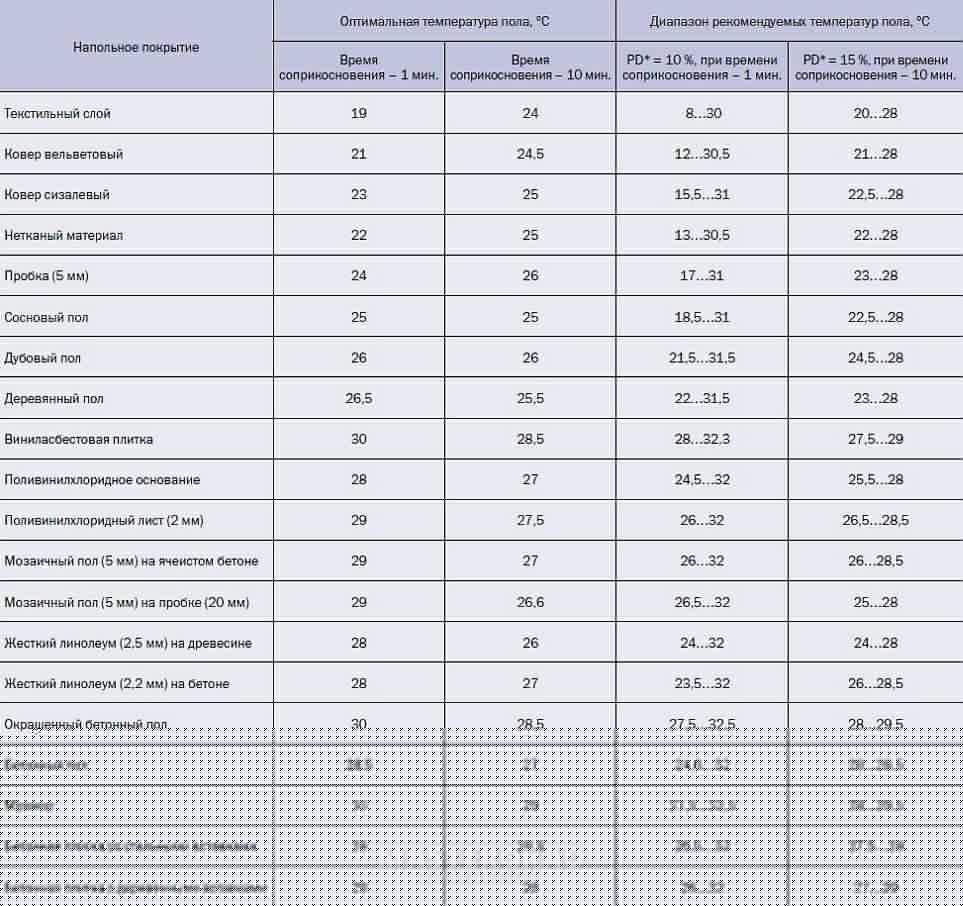

- Многие напольные покрытия боятся сильного нагрева, поэтому для тёплого пола в качестве финишного настила лучше выбирать кафель, он быстро нагревается и остывает, а главное, такой пол выдержит даже сильный прогрев.
- Температура пола под ламинированные доски, паркет, ковролин и тому подобные напольные покрытия не должна превышать 26 градусов. Под эти покрытия самая большая мощность тёплого пола должна быть не больше 100 ватт на 1 кв. м площади.

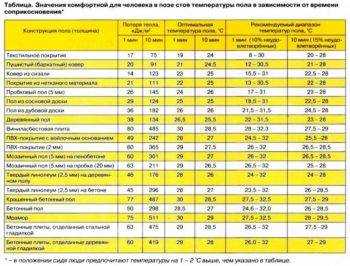

Значение комфортной температуры пола
При монтаже обогрева водяного или электрического типа следует предусмотреть качественную систему, позволяющую выполнять регулирование степени нагрева. Состоит такая система из двух элементов: датчик и термостат. Без них невозможно контролировать температуру пола.
Виды теплых полов и покрытий
Выделяют 2 основных типа отопления – водяной теплый пол и электрический.
Водяной контур собирается из тонких трубок. Здесь обходятся без радиаторов. Трубку, по сути, тянут одну. Укладывают по разным схемам, чтобы обеспечить равномерный прогрев площади и отвод остывшего теплоносителя.
Система подключается к отопительному котлу. Движение воды обеспечивается циркуляционным насосом. В среднем температура носителя в системе теплого пола такого рода составляет 40 градусов.
Плюсы и минусы водяного теплого пола
Трубки кладут под бетонную стяжку — это исключает повреждение или протечку
Теплый пол выдерживает высокие нагрузки — можно ставить тяжелую мебель и оборудование
Совместим с любым типом напольного покрытия
Температура воды, циркулирующая по контуру, составляет +35°С
Срок эксплуатации более 30 лет
Конструкция занимает не менее 15 см, так что сильно уменьшает высоту комнаты
Не применяется в многоквартирных домах
Ремонт требует полного демонтажа всей напольной конструкции
Сложность сборки и настройки не больше чем у радиаторной системы. Но намного выше чем при укладке электрического обогревательного варианта.
Теплый пол у вас работает как основной источник отопления?
Как основной
0%
Как дополнительный
0%
Зависит от сезона
0%
Проголосовало:
Электрический пол – конструкция из элементов, которые при пропускании тока нагреваются и передают тепло. В квартирах используют вариант на базе греющего кабеля или пленки.
В первом случае нагревательным элементом выступает кабель – одно- или многожильный. Провод укладывается по разным схемам, как и водяная система. Монтируется в бетонную стяжку, на специальные сетки с держателями, на теплоизоляционные пластины. Более экономичны модели с самонагревающимся кабелем – последний нагревается и охлаждается самостоятельно в зависимости от температуры воздуха.
Разновидность кабельного варианта – нагревательный мат. Тот же самый провод, но уже уложенный и закрепленный на монтажную сетку с определенной частотой. Регулировка нагрева выполняется с помощью термодатчика.
Пленочный – представляет собой набор плоских пластин, закрепленных на монтажную пленку. Полоски генерируют инфракрасное тепло и при большой тонкости гарантируют быстрый прогрев помещения.
Плюсы и минусы электрического теплого пола
Легкий монтаж, несмотря на необходимость подключения к источнику тока
Возможность установки в любом помещении
Применимость в качестве основного и дополнительного обогрева
Возможность укладки на лестницу и крыльцо
Высокий КПД — 98
Увеличение расходов на электричество
Требуется время для выхода в рабочий режим
Зависимость от электрического тока
Идеально для настила подходят варианты тонкослойные и хорошо проводящие тепло: керамическая плита, каменная облицовка, ламинат, тонкие доски. Однако последние уже могут неадекватно реагировать на нагрев и охлаждение. Не допускается класть сверху паркет: пол из мелких дощечек чувствителен к перепадам температуры.
Бессмысленно укладывать сверху теплосберегающее покрытие, наподобие ковролина.
Температура теплоносителя для теплого пола
Комфортная для людей температура, когда пол нагрет до +22 — 25 градусов, а в области головы показатели около +20. В гидрополах распределение и передача теплоэнергии зависит от диаметра и материала трубопровода, укладочного шага, отделочного материала, и от того, как правильно настроены расходомеры.
Выбирая температуру теплоносителя надо учитывать
- тип и толщину стяжки;
- условия эксплуатации;
- есть ли дополнительная система отопления;
- вид финишной отделки;
- желаемый уровень обогрева.
Такие значения позволяют обогревать всю площадь на необходимом уровне, и не допускать превышения оптимальных показателей. То есть, не происходит перегрева и повреждения отделочного материала.
Допустимая разница между уровнем нагрева воды на входе и выходе колеблется в диапазоне 5 — 15. Меньше 5 нельзя, так как увеличится потребление теплоносителя контурами, что уменьшит напор. Разница более чем на 15° — тоже не рекомендована. Это может привести к различной степени обогрева пола на разных участках.
Самими оптимальными являются расхождения в пределах 10 — 12 °С.
Температура теплоносителя в теплом полу

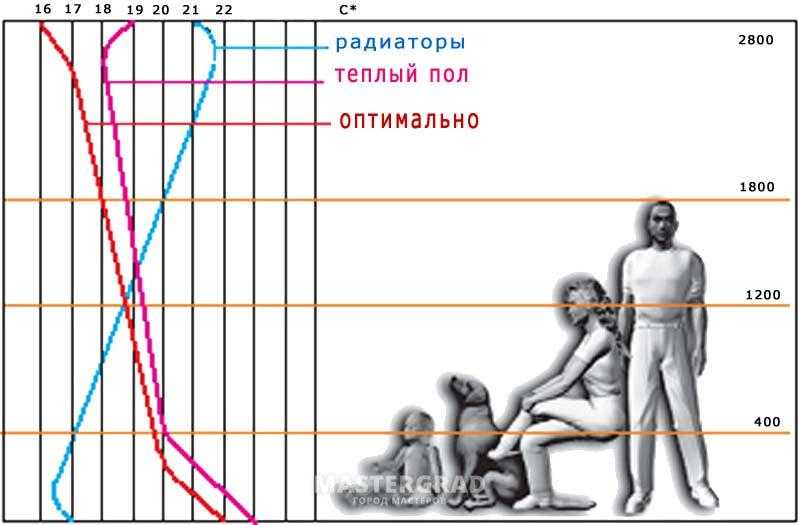

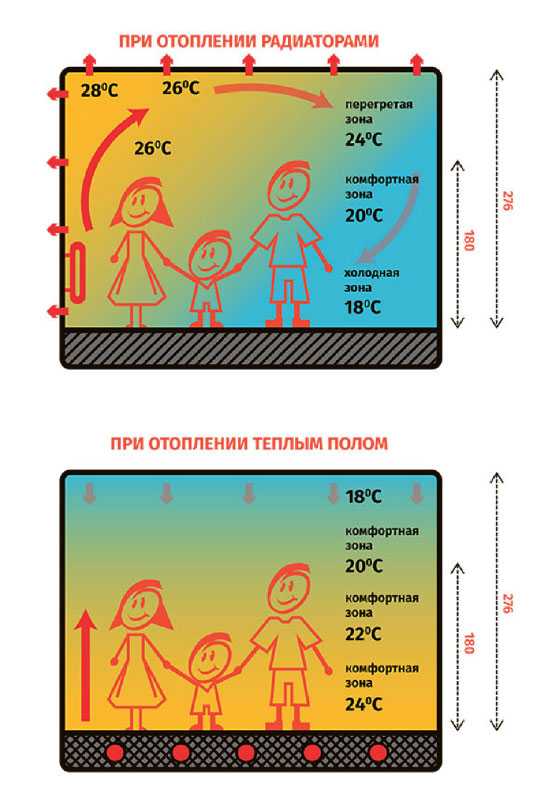

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

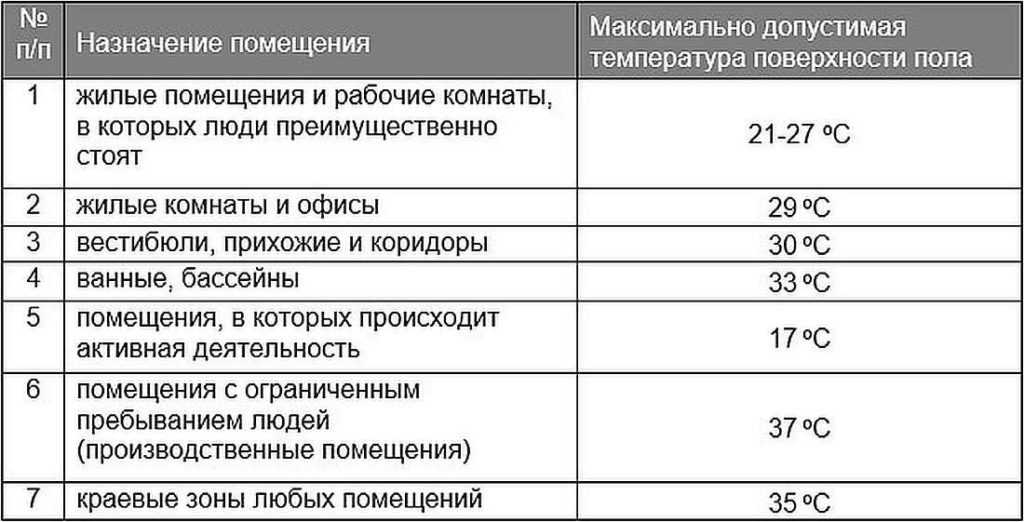

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).
В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.
Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².
В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.
При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.
Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом. Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры

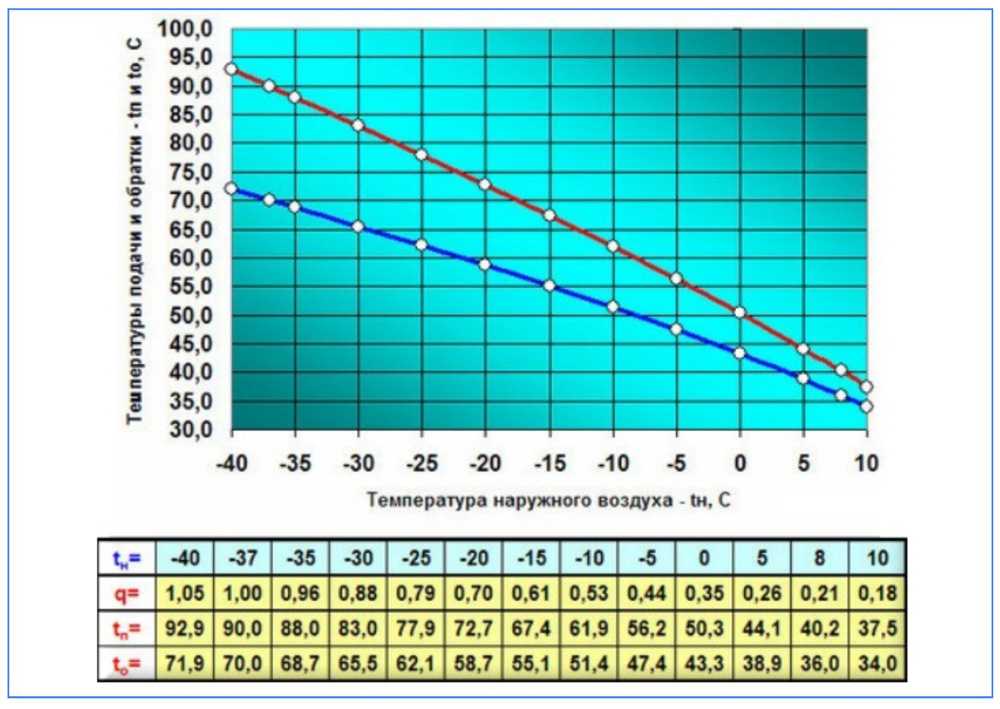

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.
Водяной теплый пол регулировка температуры
Узел подмеса всегда работает в одном режиме с заданной комфортной температурой теплоносителя (например, 36 °C)
В комнатах, где нам важно регулировать отдельно температуру, устанавливаем терморегуляторы. Завязываем это всё с блоком управления или напрямую с сервоприводами (в случае проводной системы)
По командам с терморегуляторов происходит закрытие или открытие ветки теплого пола и тем самым происходит регуляция.
Есть еще один способ убавить температуру в отдельном помещении, для этого следует немного уменьшить расход теплоносителя по контуру задушив ветку с помощью клапана на подаче. Однако этот метод не позволяет сделать это плавно и точно. Если у вас не стоят расходомеры, то делайте отметки и запоминайте на сколько градусов вы повернули клапан. Иначе придётся все балансировать заново, а это не всегда просто.
