Монтаж электрического теплого пола своими руками: расчет, схема укладки, подключение

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

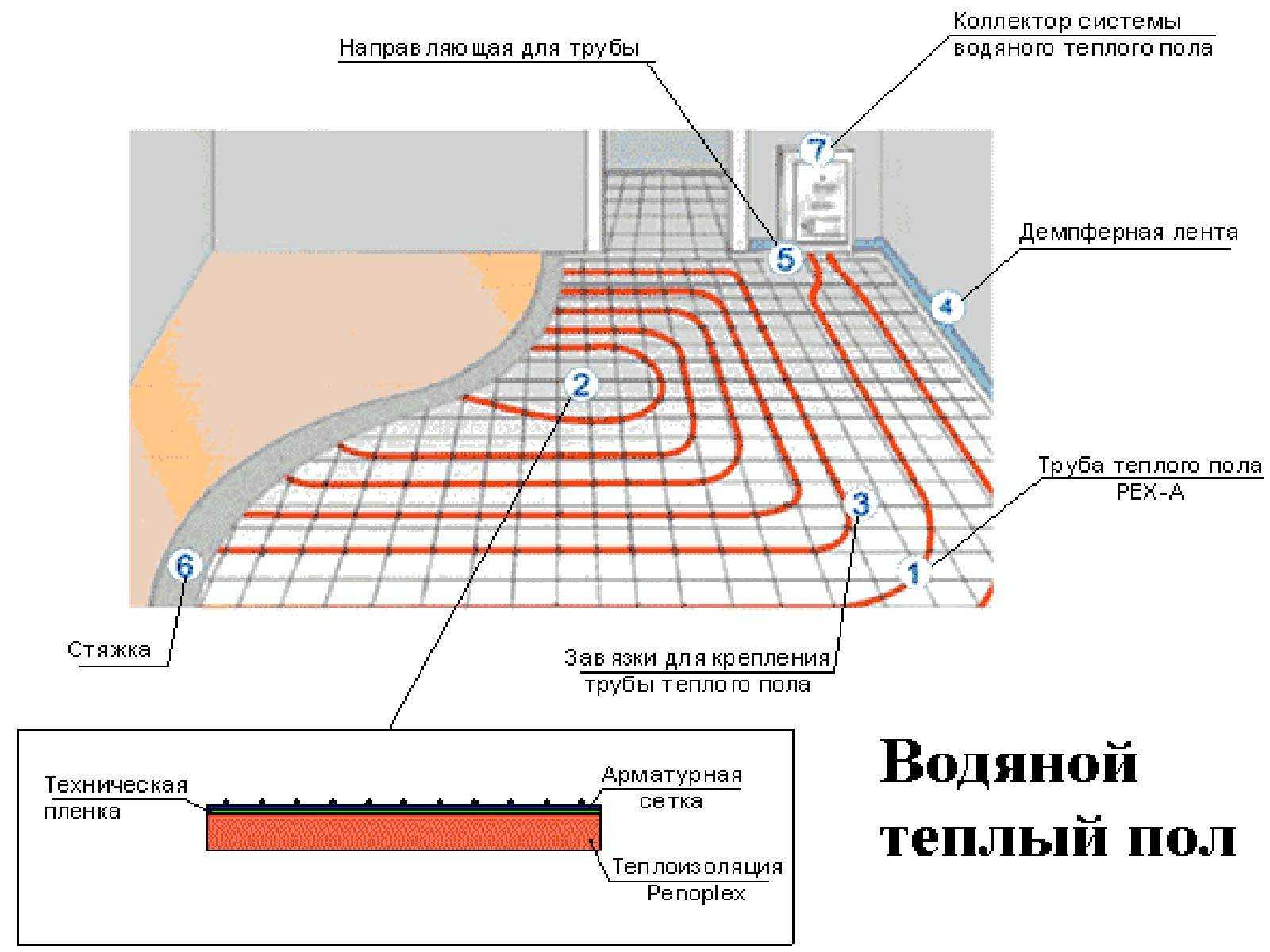

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

• Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
• Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
• Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Под водяной теплый пол желательно монтировать плитные виды теплоизоляции

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта

Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником

Монтаж электрического теплого пола под плитку своими руками

Чтобы самостоятельно смонтировать теплый пол под финишное покрытие в виде плитки, следует придерживаться следующего алгоритма:

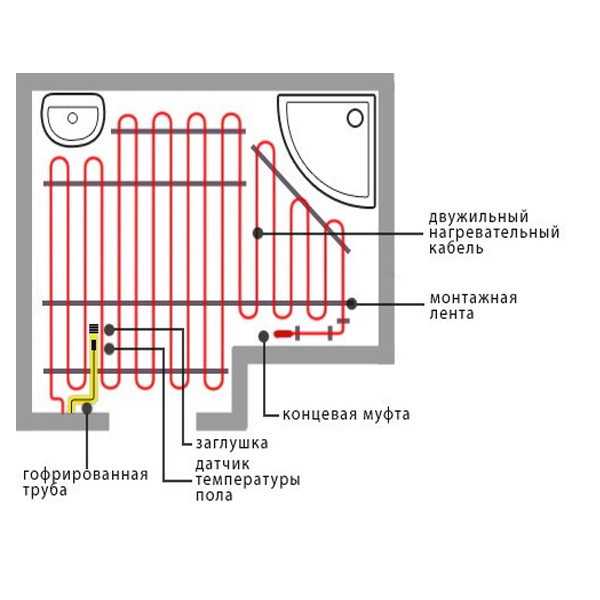

• На плане комнаты чертится схема расположения матов.
• Выбирается точка установки терморегулятора на высоте от 300 мм от пола. При монтаже теплого пола во влажных помещениях, терморегулятор рекомендуется выносить за его пределы.

• Намечают линию штробления под проводку.
• Оборудуется гнездо под коробку.

Выпиливается штроба под проводку.

По стене и на полу прокладывается гофра, в которую заводят кабель с термодатчиком.

Холодные концы матов монтируют одновременно с гофрой, штробу на полу заделывают раствором.

По схеме раскладывают нагревательные маты.

При необходимости изменить направление укладки, поддерживающую сетку осторожно рассекают ножницами

• Пересечение проводов не допускается, минимальное расстояние между соседними полосами не более 50 мм.
• Маты фиксируют к основанию силиконовым термоклеем.
• Для коммутации проводов удаляется 1 см изоляции, после чего концы соединяются в обжимной клемме.

• Герметичность соединения достигается воздействием высокой температуры, для чего используется строительный фен.
• Тестером проверяются все точки соединения проводов.

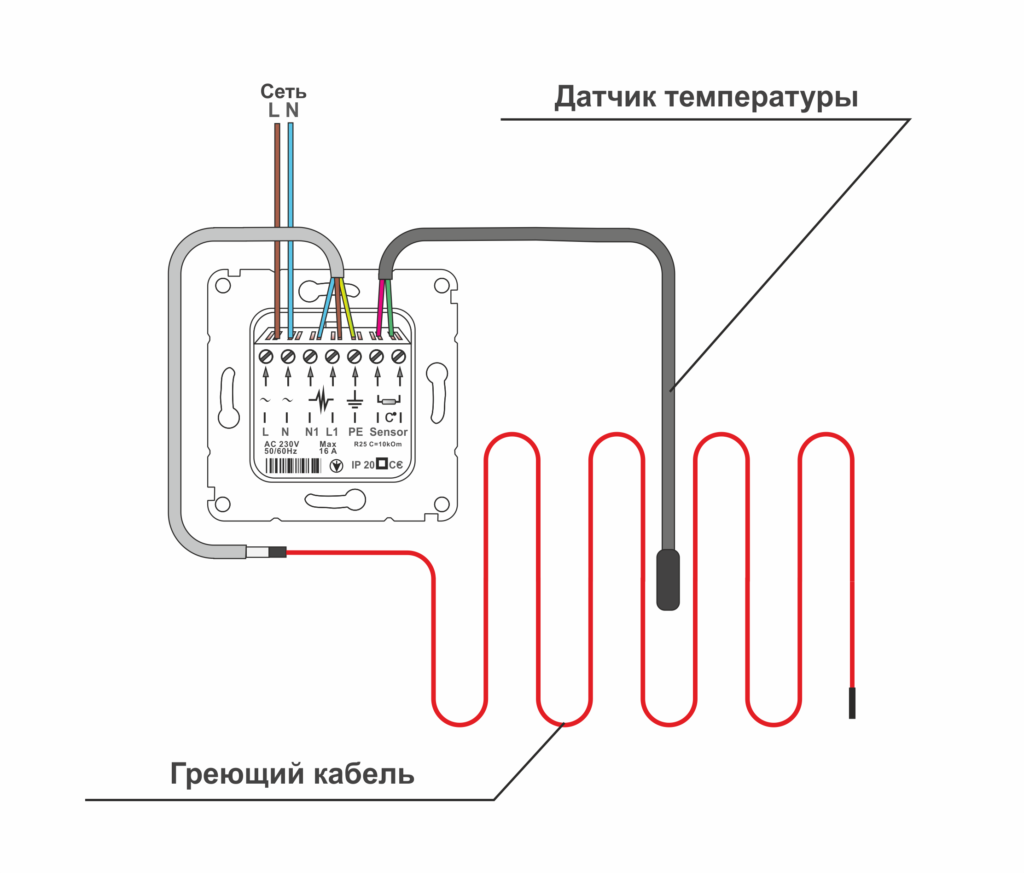

• Монтируется коробка и терморегулятор.

Клеящий раствор размешивают в емкости и наносят шпателем на установленные маты.

Укладывается плитка.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Укладка плитки на компенсационном шве

Эти швы нужны между комнатами у порога и в больших помещениях. Для полов с подогревом компенсационные швы, согласно действующим строительным нормам, обязательны. Оптимальный вариант – укладывать плитку точно по шву, а щель заделывать специальной эластичной затиркой. Но на практике сделать так очень трудно, а иногда и невозможно. Использовать обыкновенные методы укладки плитки на клей нельзя, со временем она обязательно отслоится.

Для того чтобы не допускать проблем во время эксплуатации теплого пола, плитку следует укладывать иным методом. Часть плитки приклеивается на обыкновенный клей, а вторая часть при помощи эластичного герметика. Можно использовать любой, все они обладают отличными показателями

Во время укладки плитки нужно обращать внимание, чтобы компенсационный шов отставался свободным. Отметьте на обратной стороне плитки расположение шва, на одну половину гребенчатым шпателем нанесите клей, а на вторую половину толстыми колбасками герметик

Толщина материалов должна быть такой же, как и для всех остальных плиток. Имейте в виду, что герметик сохнет дольше, не спешите выполнять работы по затирке межплиточных швов.

Найдите компенсационный шов и сделайте разметку

Приготовьте плиточный клей и эластичный герметик

Нанесите на пол слой плиточного клея и слой герметика

Нанесите клей и герметик на плитку

Размажьте герметик шпателем или руками

Нанесите еще слой герметика

Прижмите плитку к полу

Оторвите плитку. Добавьте клея и герметика

Снова прижмите плитку

Скорректируйте ее положение по уровню

Добавьте еще герметика в щель между полом и плиткой, излишки уберите ветошью

Укладка электрического теплого пола на стяжку

Это самый распространенный способ укладки нагревательных матов электрического теплого пола. Он эффективен при последующей укладке плитки. Вместо классической стяжки применяется плиточный клей, толщина которого получается меньше толщины стяжки.

Для крепления мата на поверхности применяют двухсторонний скотч. Когда требуется изменить конфигурацию мата, на нем производится надрез. По нему можно провести разворот на 90/180 градусов. Необходим контроль целостности кабеля. Напольный обогрев может устраиваться на старом кафельном слое.

Основные этапы монтажа электрического теплого пола под плитку рассмотрены ниже:

• мастер должен подготовить место постановки температурного датчика и терморегулятора. Термостат должен размещаться на высоте от 30 до 90 см от поверхности пола. При выборе места необходимо учесть, чтобы обеспечивалось удобство эксплуатации и устройство не мешало расстановке мебели. В местах с высоким уровнем влажности прибор выносится за пределы помещения;
• реализуется разметка и отмечается зона установки термостата. Проводится разметка места монтажа силового кабеля и температурного датчика. От стены до датчика должно находиться не менее 50 см. При установке кабеля требуется проверить, чтобы сечение провода силовой линии соответствовало силе тока нагревательного мата;
• посредством перфоратора или электродрели вырабатывается отверстие для монтажа терморегулятора. Мастер должен соблюдать технику безопасности, защиту перчатками и очками;
• промышленным пылесосом собирается пыль;
• при помощи штробореза или углошлифовальной машины реализуется штроба размером 2*2 см. Она необходима для монтажа кабеля питания мата и монтажной гофротрубки с температурным датчиком;
• проводится монтаж датчика и регулятора. Датчик помещается в гофротрубку. Конец провода с датчиком должен размещаться на самом краю, внутри гофры. Перед установкой гофра плотно закрывается заглушкой, что предотвратит проникновение цементного раствора или плиточного клея;
• в предварительно подготовленную штробу укладывается гофра. Для фиксации принято использовать дюбель-хомуты или специальные пластиковые клипсы. Радиус изгиба изделия у стены не должен быть меньше 50 мм;
• проверяется корректность электрических соединений. Шпателем штроба с гофрой заполняется плиточным клеем;
• поверхность пола проходит подготовку: удаление мусора, очищение щеткой. Пол покрывают грунтовкой для лучшей адгезии в плиточным клеем;
• на основание встык настилается подложка. Отражающая сторона должна быть обращена вверх. Все швы проклеиваются металлическим скотчем;
• перед монтажом нагревательного мата выполняется разметка с соблюдением всех отступов;
• на размеченной площади проводится укладка матов теплого пола под плитку;
• если при укладке теплого пола, матам под плитку требуется придать определенную форму, сетчатое основание разрезается на фрагменты, без повреждения нагревательного кабеля;
• при монтаже теплого пола, маты, сформированные на фрагменты, не должны накладываться друг на друга, кабель не должен пересекаться;
• датчик при укладке матов теплого пола размещается посередине между витками кабеля;
• после монтажа поверхность проверяется на отсутствие механических повреждений;
• проводится проверка корректной работы теплого пола измеряется сопротивление мата. Полученные значения сверяются с данными инструкции;
• штроба заполняется раствором, проводится подключение электрического теплого пола к терморегулятору в соответствии с указаниями инструкции.

Если нагревательные маты будут использоваться в качестве основного обогрева, их мощности будет недостаточно, — потребуется устройство дополнительного теплоизоляционного слоя

Далее требуется проверить работоспособность мата, в систему на 1 мин подается напряжение. Если напольный обогрев смонтирован корректно, на терморегуляторе включается индикатор зеленого цвета, мат начинает нагреваться. После проверки питание отключается.

Укладка напольного покрытия

После того, как мастер убедился в работоспособности системы, приступают к заливке раствора для фиксации плитки. В помещении должен соблюдаться стабильный микроклимат, недопустимо наличие сквозняков.

Клей наносится небольшими участками, плитка слегка вдавливается в раствор. Толщина рабочего слоя должна составлять 8-10 мм. Состав должен покрывать нагревательный мат полностью, соприкасаясь со всей поверхностью декоративного покрытия, без образования воздушных полостей. Когда клей полностью просох, можно приступать к эксплуатации напольного обогрева.

Что такое инфракрасный обогрев?

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Инфракрасный пленочный пол

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

Укладка листов пленочного теплого пола

Ограничение температуры деревянного пола

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Как резать пленочный теплый пол

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м2. Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м2. Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Характеристики инфракрасных теплых полов

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

• терморегулятор;
• термодатчик;
• специальные клипсы или зажимы;
• провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Устройство инфракрасной пластины

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

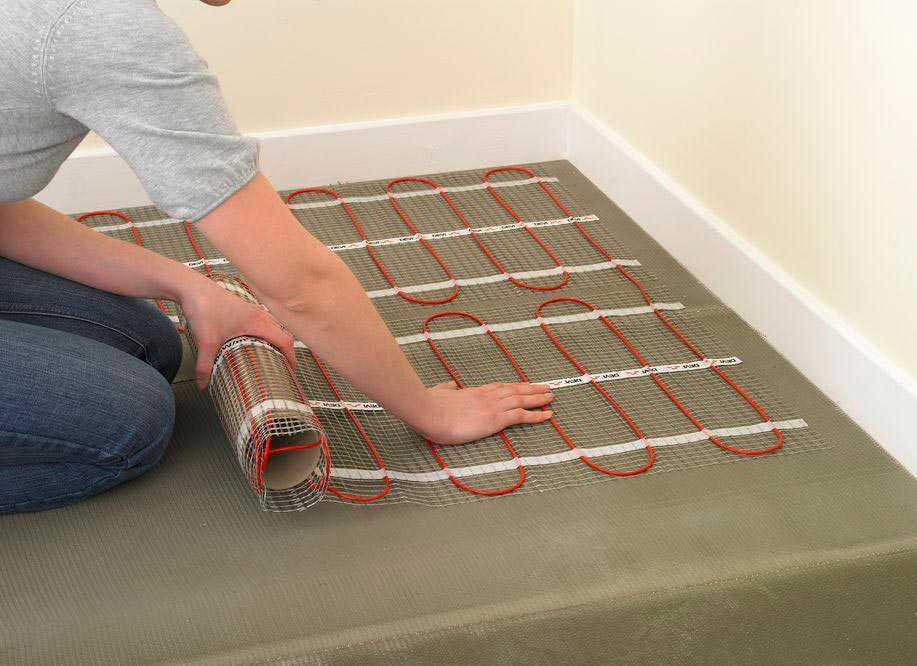

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Плюсы и минусы

Тёплый пол в ванной под плитку, как и любая технология, имеет ряд недостатков и преимуществ. Некоторые уверены, что электрический пол может ударить человека током и что керамическая плитка будет препятствовать равномерному прогреву помещения, поскольку плохо проводит электричество. Если тёплый пол смонтирован правильно, никаких проблем он вызывать не будет.

Подробно рассмотрите каждый из них в таблице, приведённой ниже.

Плюсы тёплого пола в ванной	Минусы тёплого пола в ванной
Возможность равномерно прогреть помещение, а не только его верхние слои, и понизить уровень влажности воздуха	Необходимость установки специального оборудования под пол, чтобы была возможность обогревать помещение
Нагревательные маты и инфракрасные оборудования не представляют угрозы для организма человека	Чтобы установить тёплый пол в ванной, придётся разобрать плитку, даже если она была уложена совсем недавно
Уровень электромагнитного излучения крайне мал (для сравнения, у полов с подогревом ЭМИ ниже, чем у телевизора)	Сложность установки без специального опыта (эту проблема решается, если подходить к задаче ответственно и чётко следовать инструкции)
Снижает уровень влажности в помещении
Полноценный контроль за уровнем нагрева

Как правильно запустить теплый водяной пол

Теплый пол в последнее время стал использоваться все чаще. Однако его первое включение – довольно ответственная процедура и не многие знают, как с ней справиться.

Если пол выполнен из дерева или настильной системы, то после заполнения теплоносителем можно сразу переходить к эксплуатации. Если же используется водяной пол на основе бетонной стяжки, процедура первого запуска будет значительно отличаться.

В данной статье мы рассмотрим, как правильно включить теплые полы первый раз и более подробно изучим эту процедуру.

Как запустить теплый водяной пол правильно – последовательность и порядок действий

В последние годы теплый пол стал более востребованным у владельцев загородных домов.

Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно.

Ввод его  в эксплуатацию состоит из нескольких этапов.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости  от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части.

К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему.

Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине.

Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды.

Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой.

После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции.

Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится  чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители.

Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет.

Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность.

Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже.

Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

• систему выводят на рабочие температуры и оставляют так на несколько суток;
• протестировать в условиях избыточного давления на холодном теплоносителе;
• выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов.

Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора.

Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится.

Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки.

Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет.

Укладка электрического теплого пола под плитку

Чтобы система теплый пол функционировала надежно нужно
правильно положить кабель или нагревательный мат, технология укладки которых
будет отличаться.

Монтаж кабеля теплого пола под плитку

До начала укладки кабеля, нужно проверить сопротивление
кабеля. Затем закрепить на полу специальную ленту с крепежными элементами.
Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит
труда расположить кабель на нужном расстоянии друг от друга. Второй вариант –
уложить на пол металлическую сетку и крепить кабель к ней с применением
пластикового хомута. Причем хомут затягивается не сильно. Такое устройство
кабельного пола под плитку удобно тем, что создает дополнительную жесткость.

Греющий кабель располагается на расстоянии 150-200 мм от
стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.

Монтаж матов для теплого электрического пола под плитку

Нагревательные маты проще устанавливать, чем кабель. Чтобы
подготовить систему к запуску достаточно только уложить маты на пол, и
проверить сопротивление. При этом, в процессе укладки, электрические мат можно
укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или
с разворотом (сетка подрезается и разворачивается). Также путем разрезания
сетки можно обходить препятствия (например, подиум).

Требования к расположению мата такие же, как и кабелю, а
расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется
скотчем.

Разворот нагревательного мата при укладке электрического теплого пола под плиткуМонтаж электрического теплого пола под плиткуЗаливка стяжки под электрический теплый пол под плиткуУкладка плитки на электрический теплый пол

Устройство заземления и УЗО для теплых электрических полов
обязательно, независимо от места их установки.

Примечание. Что касается установки системы электрический
теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть
из них утверждает, что при правильном монтаже допустимо устанавливать систему в
любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или
же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом
случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.

Преимущества теплых полов

Системы обогрева пола имеют несколько весомых преимуществ перед центральным отоплением, благодаря которым их популярность растет с каждым годом.

1. Высокий коэффициент полезного действия. Это один из основных плюсов, привлекающих застройщиков к таким системам отопления. Теплый воздух поднимается от пола к потолку, комфортная температура на уровне 1,5 м поддерживается с минимальными тепловыми потерями.

2. Комфортность пребывания в помещениях. Это касается не только оптимальных показателей микроклимата, но и отсутствие печей, котлов, инженерных разводок по всем комнатам и т. д. Некоторые системы подогрева пола полностью скрыты, на стене есть только небольшая коробочка устройства регулировки температуры.

3. Технологичность. Установка систем обогрева пола с технической точки зрения намного проще, чем монтаж батарей центрального отопления. Кроме того, такие системы намного безопаснее и надежнее, чем традиционные печки и котлы. Системы не надо периодически обслуживать, они почти не выходят из строя и т. л.

Но такой положительный эффект достигается лишь при одном условии – все работы по монтажу и подключению выполнены в строгом соответствии с существующими нормативными актами и рекомендациями производителей.

Популярные схемы укладки труб и их особенности

К основным схемам укладки труб с теплоносителем относят «змейку» и «спираль», а также часто применяются другие варианты укладки на их основе, например, «змейка» без краевых зон.

Распространенные методы укладки

«Змейка» удобный вариант, который легко укладывается в небольшом по площади помещении, однако прогрев труб в этом случае происходит неравномерно. Поэтому вдоль стены, характеризующейся большими теплопотерями, укладывают трубы, которые расположены ближе к коллектору (в начале) и лучше прогреваются.

Шаг укладки труб по этой схеме не должен быть больше 30 см, в противном случае напольное покрытие будет иметь неравномерную температуру – тепло будет ощущаться над трубами, а холод между ними. Расстояние между крайними трубами делают 20 см и меньше.

«Змейка» и «спираль» – оптимальные способы формирования контура

Схема «спираль» отличается таким способом укладке, при котором подающую и обратную трубу располагают параллельно друг другу. За счет этого решается вопрос неравномерного прогрева пола, и температура над обеими трубами имеет примерно равное значение.

Варианты укладки

Спиральный тип укладки наиболее актуален для больших помещений, при этом расстояние между трубами составляет 20 см.

Инфракрасный теплый пол под плитку: особенности укладки

Что это и чем он так хорош?

Допустим, у вас дома уже стоит душевая кабина из плитки, и вы с успехом ее используете, но наибольшую сложность в эксплуатации у вас вызывает лоток либо вы просто хотите обустроить современный душ у себя дома и никогда ранее с ним не сталкивались? Тогда вам наверняка понадобится трап. Нет, не морской, а душевой.

По сути, это название – несколько извращенная форма английского слова – trap, что в переводе означает «ловушка» . В отличие от обычного сифона она имеет более продвинутую конструкцию и обеспечивает сразу не одну, а несколько функций. К их числу относятся:

• отвод использованной воды;
• скрытие неприятных запахов;
• удерживание мусора.

Если первая функция вполне понятна, то оставшиеся две вызывают некоторые вопросы.

Что касается скрытия запахов, то она реализуется несколькими путями, которые обусловлены особенностями конструкции. Они составляют ноу-хау производителя и будут иметь различную степень эффективности в каждом отдельном случае.

Что касается удерживания мусора – то это особое преимущество, которое дает трап.

Все, что попадет в него – от волос до ювелирных украшений – останется внутри конструкции до элементарной чистки, в то время как обычные сливы требуют профессиональной работы сантехника, а то и ремонтника.

Достоинства и недостатки ИК пола под плитку

Плюсов у инфракрасного пола немало:

1. Излучения нагревают не воздух, а окружающие предметы интерьера. Длина волн составляет от 5 до 20 мкм, они легко проходят через плитку.
2. Регулирование температуры выполняется автоматически, что позволяет устанавливать собственный микроклимат в отдельной комнате.
3. Малое потребление электроэнергии.
4. При работе не выделяется вредных для здоровья излучений, как при использовании для обогрева кабельной системы.
5. Не высушивает воздух, а наоборот, обогащает его отрицательно заряженными ионами.

Сравнение теплого пола с обычным отоплением

Но у таких систем также имеются и минусы. Особенно они проявляются при укладке ИК теплого пола под кафельную плитку:

1. Использовать пленочную систему выгодно только для обогрева небольших помещений. В противном случае затраты на оплату коммунальных услуг превысят все ожидания.
2. Не допускается укладка инфракрасного пола в местах, где он будет закрыт сантехникой или крупной, тяжелой мебелью. Перестановка в комнате будет уже невозможна.
3. Цементная стяжка, как и клей для плитки, со временем будет вызывать повреждения пленки. Срок службы ее из-за этого снизится.
4. При выходе ИК-пола из строя, он потенциально может являться причиной короткого замыкания и возгорания.
5. Низкая адгезия материала усложняет монтажные работы. Ее можно увеличить, поместив между пленкой и плиткой гипсокартон либо армирующую сетку, но греющая способность при этом снизится.
6. Укладка системы должна выполняться только на ровную поверхность, для чего требуется проведение достаточно сложных подготовительных работ.

Укладка выполняется только на ровную поверхность

Типы утеплителей для теплого пола
