Термоусаживаемые муфты для защиты швов труб ппу изоляции

Предназначение термоусадочной муфты

Продолжаем цикл материалов «Ответы на главные вопросы». В прошлый раз речь шла о термоусадочных трубках, теперь перейдем к муфтам. Статья сориентирует вас в этой продукции и поможет сделать выбор.

Что такое термоусаживаемая муфта?

Термоусаживаемая муфта преимущественно состоит из термоусадочных материалов и усаживается при нагревании. Широкий диапазон усадки отдельных элементов позволяет использовать один типоразмер муфты для нескольких типов кабелей и сечений жил. Герметичность термоусаживаемой муфты после монтажа обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых материалов, и заполняющий герметик, выравнивающий поверхности под муфтой и заполняющий пустоты.

Термоусаживаемые муфты удобны в монтаже, легки и компактны.

Как правильно читать название муфты?

Нельзя подобрать муфту, не понимая значение букв в названиях муфт. Давайте разберем этот вопрос на конкретном примере.

Допустим, у нас есть муфта 3КНТпнг-10-70/120 L800 (Б) МТ:

• Цифра 3 в начале названия указывает на количество жил кабеля, на который монтируется муфта.
• Буква «К» означает, что муфта концевая. У соединительных муфт в названии значится буква «С».
• Буква «Н» в данном случае обозначает, что муфта наружной установки. У муфт внутренней установки в названии значится буква «В».
• Буква «Т» указывает на то, что муфта термоусаживаемая.
• Буква «п» подчеркивает наличие в комплектации муфты термоусадочной перчатки.
• Большая буква «П» указывала бы на пластмассовую изоляцию кабеля, на который монтируется муфта. Если, как в рассматриваемой муфте, в начале не стоит большая буква «П», значит муфта предназначена для кабеля с бумажной маслопропитанной изоляцией.
• «нг» в названии муфты расшифровывается как «не поддерживает горение».
• Цифра 10 обозначает напряжение. Соответственно, у термоусаживаемых муфт на напряжение до 1 кВ в названии будет значиться цифра 1.
• 70/120 в названии термоусаживаемой муфты — это размер сечения кабеля в миллиметрах.
• Буквой L традиционно обозначается длина. L800 в нашем случае означает, что длина термоусаживаемой муфты 800 мм.
• Большая буква (Б) обозначает наличие в комплектации муфты болтовых соединителей. Маленькая буква (б) обозначает наличие брони.
• Аббревиатура «МТ» указывает, что муфту производит ООО «Группа МЕТТАТРОН».

Как подобрать термоусаживаемую муфту?

Чтобы правильно подобрать термоусаживаемую муфту, необходимо, как минимум, знать следующие параметры:

• Тип кабеля: бумажная маслопропитанная изоляция, пластмассовая изоляция, сшитый полиэтилен.
• Назначение термоусаживаемой муфты: для соединения или оконцевания кабеля.
• Условия эксплуатации: наружная или внутренняя установка; на воздухе или в грунте.
• Максимальное напряжение кабеля, на который монтируется муфта.
• Изоляция кабеля: бумажная маслопропитанная изоляция, пластмассовая изоляция, сшитый полиэтилен.
• Количество жил в кабеле и размер токопроводящего сечения.
• Конструктивные особенности кабеля: наличие брони, тип экрана.

Насколько надежны термоусаживаемые муфты ООО «Группа МЕТТАТРОН»?

Технические специалисты ООО «Группа МЕТТАТРОН» в обязательном порядке испытывают муфты собственного производства. Подробнее об этом можно почитать тут. В дополнение к этому, предлагаем видео с испытаний наших термоусаживаемых муфт на пожаробезопасность.

Предназначение и монтаж кабельных муфт

Как известно, самыми уязвимыми местами любой электрической цепи являются места сочленения токопроводящих элементов. Поэтому в современных сетях энергоснабжения проводники объединяются с помощью максимально надежных соединений: болтовые, сварочные и т. д. При этом во время ремонта кабельных линий (для восстановления целостности поврежденных проводников) используются кабельные муфты. Именно они гарантируют стопроцентное восстановление первоначальных характеристик поврежденного кабеля.

Восстановление кабельной линии с помощью соединительных муфт позволяет разрешить сразу два неприятных момента:

1. За счет восстановления защитного экрана получается отремонтировать кабельные линии , сгладить неравномерность электрических полей и, тем самым, уберечь поврежденные участки от повторного выхода из строя в результате пробоя изоляции.
2. Надежно защитить изоляцию поврежденного участка от накопления грязи и образования токопроводящих каналов, которые впоследствии неизбежно приведут к пробою и повторному выходу из строя всей линии.

В современных системах энергоснабжения используются следующие разновидности кабельных муфт:

• соединительные – применяются для восстановления целостности силовых кабелей после их механического повреждения;
• ответвляющие – применяются в местах присоединения кабеля к питающей магистрали;
• концевые – применяются в местах подключения электроустановок к подводящим кабельным линиям;
• мачтовые концевые – применяются в местах, где воздушные линии электропередач подключаются к подземным.

Что касается материалов, то современные муфты изготавливают из свинца, из эпоксидных, а также термоусадочных смесей.

Требования, предъявляемые к конструкции соединительных муфт

Конструкция соединительной муфты должна соответствовать не только основному предназначению этого элемента, но и условиям его эксплуатации. Иными словами, муфта должна быть:

• устойчивой к воздействию агрессивных факторов окружающей среды;
• прочной;
• герметичной;
• влагостойкой.

Всем перечисленным выше качествам соответствуют муфты, монтируемые по технологии горячей и холодной усадки. С их помощью можно в кратчайшие сроки восстановить нарушенное электроснабжение , а использовать их можно при ремонте любых кабельных линий (не зависимо от того, какой тип изоляции используется в конструкции действующих кабелей).

Муфты, монтируемые по технологии горячей усадки (термоусаживаемые), используются практически повсеместно. Возможность их применения не зависит от выбранного способа прокладки силовых кабелей, при этом срок службы подобных изделий достигает 30-ти и более лет. Благодаря воздействию высоких температур во время установки термоусаживаемой муфты можно очень качественно соединять между собой проводники различных типов и сечений.

Муфты, монтируемые по технологии холодной усадки, обладают всеми достоинствами термоусаживаемых изделий, а в некотором смысле даже превосходят их по некоторым параметрам. Например, монтаж кабельной муфты представленного типа не требует обязательного нагрева, что на 50% сокращает срок ее установки. При этом силикон, используемый во время выполнения монтажных работ, обеспечивает хорошую гидроизоляцию в местах соединения проводников.

Выводы

Подключение электричества через соединительные муфты позволяет создавать надежные, герметичные и долговечные соединения, обладающие высокой стойкостью к механическим воздействиям и обеспечивающие отсутствие неравномерности электрических полей, создаваемых различными проводниками. Ввиду определенной сложности работ, связанных с установкой кабельных муфт, к их выполнению могут допускаться только квалифицированные электромонтажники.

Предназначение термоусадочной муфты

На стальные трубопроводы разного назначения воздействуют факторы окружающей среды: реакции химических веществ, атмосферные осадки, блуждающие токи. Для защиты их необходимо обрабатывать диэлектрическими и водостойкими составами. На данный момент самым лучшим из них является пенополиуретан (ППН).

Трубопроводы обустроены таким образом, что полиуретановый слой присутствует не везде. Его нет на концах трубы. Изоляция там отсутствует ввиду необходимости сварки или подключения муфт. Технологический отступ — отрезки трубы без полиуретана. Они различаются по длине, конкретные значения зависят от диаметра изделия. Например, у труб, диаметр которых не больше 219 миллиметров он составляет 150 миллиметров. Для изделий с большим диаметром предусмотрен отступ в 210 миллиметров.

Термоусадочная манжета выполняется также из пенополиуретана. У нее однородная структура и идентичные физико-механические показатели с гидроизоляционным слоем теплотрассы.

Особенности применения

Часто для прокладки различных трубопроводов используют стальные трубы, однако такое решение влечет за собой ряд проблем:

• сталь неустойчива к коррозии, механическим воздействиям и химически активным веществам;
• она является прекрасным проводником для блуждающих токов;
• сталь стыкуется с помощью сварных швов, которые достаточно быстро могут прийти в негодность, особенно в условиях подземной прокладки.

Если говорить о самом устройстве труб, то они покрываются полиуретановой изоляцией изначально не по всей длине.

Края предизолированных труб для удобства дальнейшей сварки оставляют открытыми

Края труб оставляют открытыми, чтобы в дальнейшем возможно было производить сварные работы для их монтажа.

Длина такого отступа напрямую зависит от диаметра трубы: для труб диаметром до 219 мм – 150 мм, от 220 – 210 мм. Такие изделия условно называют трубы ППУ (пенополиуритановые).

Именно для изоляции сварных стыков труб ППУ используют термоусаживаемые муфты (ТУМ), которые изготавливается из того же материала (полиэтилена), что и изоляция самих элементов трубопровода.

Преимущества ТУМ

Способ гидроизоляции сварных стыков с помощью ТУМ имеет множество преимуществ перед другими средствами изоляции, такими как стальной кожух или термолента:

1. Данная технология не требует особых знаний или навыков, а так же специального оборудования. Все, что вам понадобится для работы – газовая горелка.
2. Сам процесс монтажа с использованием ТУМ довольно прост и занимает гораздо меньше времени, чем аналогичные процессы с использованием других технологий.
3. Данное изделие может использоваться для изоляции стыков трубопроводов канализации, холодной и горячей воды, поскольку не чувствительно к разным температурам. Так же ТУМ используют для монтажа трубопроводов с давлением до 16 атмосфер.
4. Пенополиуретан универсален. Его используют для восстановления целостности изоляционного кожуха ППУ на теплотрассах, паропроводах и криогенных системах.
5. Термоусаживаемая муфта обладает прекрасными диэлектрическими свойствами
6. Это изделие устойчиво к коррозии и химическому воздействию.
7. Термоусаживаемые муфты обеспечивают высокую герметичность сварных стыков труб ППУ.
8. Данная технология монтажа позволяет значительно продлить срок службы трубопровода, а так же сократить затраты и время на ремонтные работы в будущем.

Термоусаживающаяся манжета выпускается в широком диапазоне величин – от 110 до 1200 мм в диаметре. Это позволяет использовать ее при обустройстве как бытовых, так и промышленных трубопроводов.

Применение термоусадочных муфт для изоляции сварных стыков трубопроводов теплотрассы

ТУМ поставляются на строительный рынок в комплекте с двумя вспомогательными изоляционными жидкими компонентами. Они нужны для герметичного заполнения пространств между стыкуемыми элементами.

Порядок проведения монтажных работ

Чтобы получить ожидаемый высокий результат, необходимо придерживаться технологии монтажных работ.

Перед началом монтажных работ нужно распаковать муфту и очистить ее от возможных загрязнений на внутренней поверхности.
Надеваем манжету на середину стыка, согласно инструкции, и отмечаем на трубах ППУ, где будут находиться ее края. Разметка установки края манжеты на монтируемом трубопроводе

Надеваем ТУМ на одну из труб, которые планируется стыковать и сдвигаем в сторону от края на 500-600 мм.
Теперь можно приступать к сварным работам. Трубы ППУ нужно установить в одной плоскости в сварную трубницу так, чтобы между элементами остался зазор для сварочного шва.
Далее, с помощью доступного сварочного аппарата, производится сам процесс сварки.
По окончанию шву нужно дать время остыть.
После этого нужно обязательно произвести проверку герметичности системы с помощью системы ОДК.
Если контроль герметичности дал абсолютно положительный результат и никакие дополнительные доработки не требуются, можно приступать к изоляционным работам.
Термоусаживающаяся манжета сдвигается на сварной шов так, чтобы она полностью закрывала неизолированную область.

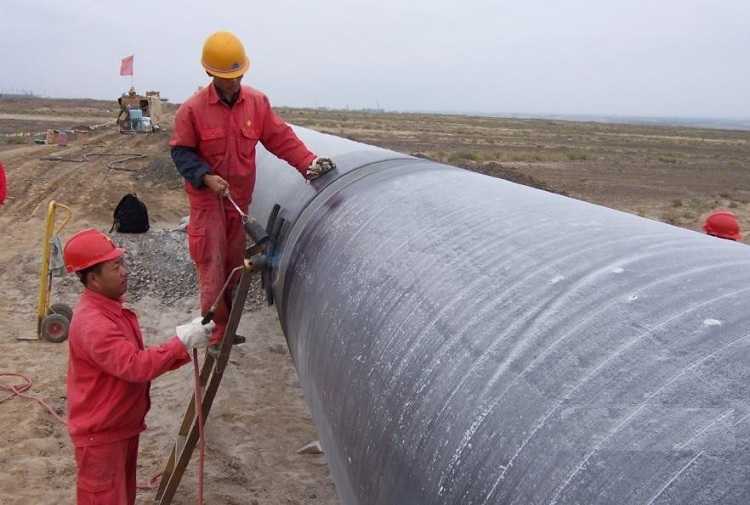

Далее производится нагрев ТУМ с помощью газовой горелки. Этот процесс нужно начинать с нижней части трубы так, чтобы температура распределялась постепенно от середины к краям муфты. Термоусадка манжеты производится при температуре от 90º до 110º

С помощью газовой горелки происходит процесс термоусадки полеуритановой манжеты

Внимание, категорически запрещается перегревать термоусаживаемые муфты выше указанной температуры. Перегрев можно определить визуально по появлению сизоватого налета на ней
После того, как муфта приобретет свою окончательную форму и плотно обожмет трубы ППУ, пустоту внутри муфты нужно заполнить полиуретановой пеной через специальное отверстие в ней

Через другое отверстие должен выйти весь воздух.
По прошествии 30 минут отверстия запаиваются коническими пробками, верхняя часть которых не должна выступать над самой муфтой более чем на 2 мм.

Проверка правильности монтажа

Любое устройство может работать долго и качественно лишь в том случае, когда оно правильно установлено. Термоусадочные манжеты – не исключение.

Поэтому, после проведения всех монтажных работ, нужно обязательно провести, так сказать, контроль качества.

Проводим тщательно визуальный контроль термоусадки ТУМ по всему периметру изделия. Качественно выполненная работа характеризуется выступлением расплавленного клея по всей окружности манжеты относительно труб.

Так же должен полностью отсутствовать зазор между манжетой и изоляционной оболочкой труб ППУ на расстоянии 200 мм от края.

При правильном монтаже манжеты не должно наблюдаться неровностей, зазоров и щелей

Термоусаживаемая муфта не терпит халатности при работе с ней. Чтобы она служила вам долгие годы, в процессе монтажа учитывайте следующие правила:

• категорически запрещается проводить монтажные работы при температуре ниже минус 15º;
• нельзя использовать муфту для изоляции стыков труб разных диаметров. допускается скос между элементами не более 5º;
• если на время монтажных работ есть опасность осадков, необходимо сделать временное укрытие над местом, где будут производиться работы;
• перед началом термоусадки муфты необходимо убедиться в том, что трубы ППУ идеально сухие. Попадание влаги под манжету категорически запрещено.

Манжеты «ТЕРМА-СТМП» (для газопроводов)

Экологически безопасны, устойчивы к воздействию грунтовых вод, разрушению, атмосферному старению. Не боятся грунтов повышенной влажности и агрессивности. Подходят для труб разного диаметра Используются:

• для герметизации и защиты от воздействия влаги и коррозии сварных швов на стыках труб газопроводов, расположенных под землей,
• для герметизации стыков стальных трубопроводов и отводов, работающих при температуре до плюс 60 градусов.

Особенности

Имеют двух- или трехслойное структуру, напоминающую покрытие заводских труб. Состоят из праймера, термоплавкого адгезива, полиэтилена. Образуют надежное прочное покрытие, плотно прилегающее к стыкам трубопровода, способное выдерживать высокую температуру.

Усаживаются на свежий праймер, который наносится только на сварной стык.

Перевозить и хранить манжеты следует при температуре от -30ºС до +40ºС. Температурный режим в процессе монтажа не должен быть ниже -30 и выше +50 градусов. Рабочий промежуток температур — от -30ºС до +50ºС.

Изоляция стыков при помощи термоусаживаемых муфт

Один из эффективных способов изоляции стыков при монтаже пи-трубопроводов и теплосетей – использование термоусаживаемых муфт.

Утепление труб, изоляция стыков трубопровода нужны для того, чтобы экономить топливо на производство теплоэнергии и средства при оплате коммунальных услуг.

Это становится возможным потому, что изолированные ПИ-трубопроводы сохраняют тепло и сводят теплопотери к минимуму.

Важно

До сварки труб одна муфта насаживается на пи-трубу, после чего производится монтаж и сварка труб встык.

После сварки, но до изоляции стыков при помощи термоусаживаемых муфт стоит произвести проверку по следующим параметрам:

• техническая проверка качества швов сварки металлической трубы;
• соединение проводников системы ОДК;
• контроль качества соединения проводников.

Изоляция стыков трубопровода как защита труб с помощью термоусаживаемых муфт состоит из следующих этапов:

• изоляция стыков осуществляется при помощи следующих материалов: муфта термоусадочная длиной 600 или 700 мм, компоненты пенополиуретана, термоапликатор 40х2,5 мм, пробка монтажная, пробка коническая полиэтиленовая, держатели проводов и гильзы медные луженые для монтажа проводов системы ОДК трубопроводных систем в ППУ изоляции;
• на трубу насаживается муфта, которая после соединения сдвигается на середину стыка и освобождается от защитной оболочки;
• после подогрева муфты пропановой горелкой до полной усадки она приобретает бочкообразную форму;
• затем необходимо выполнить контроль герметичности муфты, покрытой ППУ с помощью нагнетания воздуха в отверстии под давлением 0,05 МПа (0,5 атмосфер);
• после этого нужно убедиться, что давление сохранилось без значительного изменения. При его снижении требуется еще раз проверить качество усадки муфты, и выполнить доусадку (если требуется);
• если показатели давления в норме, смело можно извлекать пробку и заливать муфту жидким ППУ с его дальнейшим вспениванием и полимеризацией;
• после этого внутренние отверстия нужно закрыть полиэтиленовыми каноническими пробками, которые привариваются к термоусаживаемой муфте.

Изоляция стыков труб при помощи термоусаживаемых муфт является надежной защитой от многих внешних негативных воздействий, таких как: проникновение влаги в ПИ-трубы, механические повреждения и др.

Жидкий пенополиуретан содержит компоненты полиол и полиизоцианат, которые при смешивании образуют специальную массу, которая способна расширяться в требуемом объеме, полимезироваться и превращаться в жесткий пенополиуритан.

производит термоусаживаемые муфты, которые могут выдерживать 2000 производственных циклов, могут использоваться для заделки стыков при температуре от -20 до +30°С, и изготавливаются из полиэтилена высокой плотности марки ПЭ-100, что обеспечивает высокое качество стыков при изоляции, долговечность муфт и надежность эксплуатации.

Особенности хранения, транспортировки и использования

Срок службы любого изделия не сократится если его правильно хранить, перевозить и применять. В отношении термоусадочных муфт обязательным представляется соблюдение таких правил:

• не допускать перегрева свыше 30-градусной температуры, поэтому организовывать хранение и транспортировку соответствующим образом;
• хранение должно быть одноярусным или с применением межъярусных прокладок;
• для хранения и транспортировки предусматривается вертикальное расположение, позволяющее не допустить овализацию;
• допустимо использовать принцип матрешки, вставляя изделия меньшего диаметра в более крупные;
• удалять защитную упаковку позволяется только непосредственно перед монтажом;
• успешность монтажа возможна только при проведении его при температуре выше -15º С;
• более чем пятиградусное значение несоосности при стыковке не допустимо;
• монтаж недопустимо выполнять при попадании влаги на поверхность труб. От проникновения осадков должно предохранять хотя бы временное укрытие, а соединяемые поверхности следует поддерживать в сухом состоянии. Попадание под манжету влаги категорически недопустимо.

Термоусадочными муфтами пользуются при прокладке магистральных линий, где они проявляют превосходные эксплуатационные свойства. невзирая на особенности климатических условий. Экономичные и простые в установке изделия отменно защищают сварные стыки труб ППУ, избавляя от необходимости дополнительно проводить гидро- и теплоизоляционные работы.

Термоусаживаемые муфты для изоляции ппу

Термоусаживаемые муфты для изоляции ппу

Применение термоусаживаемых муфт при гидротеплоизоляции стыков, отвечающих требованиям ПАО «МОЭК», позволяет обеспечить длительную безаварийную работу трубопроводов в ППУ-изоляции в соответствии с требованиями ГОСТ 30732 – 2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Срок службы трубопровода в ППУ-изоляции составляет не менее 30–ти лет. Термоусаживаемые муфты должны обеспечивать долговечность стыков, равную сроку службы трубопровода.

Мы производим муфты:

• термоусаживаемые для труб в ППУ-изоляции (в полиэтиленовой оболочки) диаметром от 110 до 1600мм, со стандартной длиной 500, 600, 700мм. При необходимости длина может быть изменена
• термоусаживаемые для изоляции стыков гибких трубопроводов с ППУ-изоляцией, D=100-250мм, L= 800мм.
• термоусаживаемые для ремонтных работ, произвольной (по заказу) длины, max. L=2800мм, D=110-315мм.
• из листовой стали с оцинкованным покрытием для труб в оцинкованной оболочке диаметром от 110 до 1600мм.

Для производства муфт используются полиэтиленовые оболочки, изготавливаемые по ГОСТ 30732-2006.

Все термоусаживаемые муфты, производимые ООО «ПК СТиМ» поступают на объект заказчика с расфасованными в коробках комплектами для теплогидроизоляции стыков (КЗС).

Цены указаны в рублях, без НДС.

от 20.02.2018г.

№	Диаметр трубы х диаметр оболочки, мм	Длинна муфты, мм	Стоимость муфты, руб.	Стоимость КЗСл(Т), руб.	Стоимость КЗС(Т), руб.	Стоимость КЗС(ЭС), руб.
1	38 х 110	500
2	38 х 110	600
3	57 х 125	500
4	57 х 125	600
5	76 х 140	500
6	76 х 140	600
7	89 х 160	500
8	89 х 160	600
9	108 х 180	500
10	108 х 180	600
11	108 х 200	500
12	108 х 200	600
13	133 х 225	500
14	133 х 225	600
15	159 х 250	500
16	159 х 250	600
17	159 х 280	500
18	159 х 280	600
19	219 х 315	500
20	219 х 315	600
21	219 х 355	700
22	219 х 355	600
23	273 х 400	700
24	273 х 400	600
25	325 х 450	700
26	325 х 450	600
27	377 х 500	700
28	377 х 500	600
29	426 х 560	700
30	426 х 560	600
31	426 х 630	700
32	426 х 630	600
33	530 х 710	700
34	530 х 710	600
35	630 х 800	700
36	630 х 800	600
37	720 х 900	700
38	720 х 900	600
39	820 х 1000	700
40	820 х 1000	600
41	920 х 1100	700
42	920 х 1100	600
43	1020 х 1200	700
44	1020 х 1200	600
45	1220 х 1425	700
46	1220 х 1425	600
47	1420 х 1600	700
48	1420 х 1600	600

Прайсовая стоимость может изменяться в зависимости от объема заказа и условий оплаты!

Термоусаживаемые муфты производятся по ТУ 5772-001-16878992-2014, соответствуют СТО СРО НП «МСК» 1.12-2013, и превосходит требованиям EN-489, ГОСТ 30732-2006, СП 41-105-2002

Состав КЗСл (Т): компоненты ППУ в ПЭ таре, герметик (аппликатор), пробки вварные и дренажные, держатели провода, гильзы обжимные, припой.

Состав КЗС (Т): компоненты ППУ в ПЭ таре, герметик (аппликатор), термоусадочное полотно, замковые пластины, пробки вварные и дренажные, держатели провода, гильзы обжимные, припой.

Состав КЗС (ЭС): компоненты ППУ в ПЭ таре, лента электросварная, пробки вварные и дренажные, держатели провода, гильзы обжимные, припой.

Термоусадочная манжета

Главным функциональным назначением манжет является надежная защита отводов, стыков и соединений от разрушительного воздействия коррозии. Основным направлением деятельности является снабжение материалами для строительства и ремонта трубопроводов. Мы предлагаем только качественную и сертифицированную продукцию. На данной странице представлены термоусаживающиеся манжеты для трубопровода. Они изготавливаются из двухслойных материалов на основе адгезивного термоплавкого покрытия и полиэтилена.

Термоусаживающиеся манжеты имеют несколько больший диаметр, чем труба, что дает возможность без проблем зафиксировать ее на поверхности. Технологические особенности монтажа изделия основаны на нагревании муфты, после чего она остывает, существенно уменьшаясь в размерах и плотно облегая конструкцию. Благодаря этому получается монолитное соединение, надежно защищающее магистраль от различных негативных факторов.

Преимущества применения термоусадочной муфты

Концевые термоусаживаемые муфты обладают превосходными эксплуатационными свойствами и целым рядом прочих достоинств, раскрывающихся в процессе их установки и использования. Муфту термоусадочную для труб ППУ характеризуют, как обладающую:

• особой механической прочностью;
• устойчивостью к воздействиям ультрафиолетового излучения и блуждающих токов;
• инертностью по отношению к химически активным веществам;
• термоэластичностью, сохранением вязкой каучукоподобной консистенции при нагревании. Деформация происходит только в том случае, если достигается температура плавления;
• полной герметичностью и влагостойкостью, препятствующей коррозионным процессам;
• мультиразмерностью, что не только существенно упрощает проведение монтажа, но и заметно сокращает логистические и финансовые затраты;
• универсальностью. Применение муфт термоусаживаемых допускается при стыковке труб на теплотрассе или паропроводе, в криогенной системе, в трубопроводе при рабочем давлении до 1,6 МПа. Диаметр муфты термоусаживаемой (от 110 до 1200 мм) допускает использование на трубопроводах промышленного назначения, но не исключает примени и в бытовых;
• высокой эксплуатационной надежностью при значительной долгосрочности использования;
• быстротой и легкостью проведения монтажа. Установка муфты не требует привлечения специалистов высокой квалификации и сложного оборудования, вполне достаточно газовой горелки. После недолгой термоусадки она готова работать. Наличие в комплекте вспомогательных изоляционных материалов в виде двух жидких компонентов, которыми заполняется пространство между стыкуемых поверхностей способствует повышению надежности соединения;
• экологической безопасностью как при проведении работ по установке, так и в отношении последующего воздействия на окружающее пространство;
• сохранением рабочих свойств даже при продолжительных сроках хранения;
• малогабаритностью, упрощающей хранение, транспортировку и установку;
• практичностью и экономичностью применения.

Процесс установки муфты не отличается сложностью и не требует привлечения техники

Столь весомыми преимуществами и объясняются предпочтения потребителей, выбирающих такую продукцию.

Профессиональный монтаж соединительной муфты силового кабеля

В зависимости от своего функционального предназначения и конструктивных особенностей кабельные муфты принято подразделять на несколько разновидностей. При этом независимо от их конструкции и разновидности монтаж кабеля во всех без исключения случаях предполагает установку соединительной муфты в местах окончаний силового проводника, а также в местах его подключения к рабочим клеммам электрооборудования.

Предназначение и разновидности соединительных муфт

Стандартные кабельные муфты делятся на муфты концевые, соединительные и ответвительные.

Концевые муфты используются для присоединения электрического кабеля к распределительному и рабочему оборудованию:

• к сборным шинам и рабочим выводам электрических выключателей;
• к силовым трансформаторам;
• к распределительным электрическим щиткам и так далее.

Для каких целей служат соединительные муфты? Это можно понять, исходя из самого их названия. То есть, монтаж соединительной муфты производится тогда, когда необходимо объединить между собой различные участки электрического кабеля, принадлежащего одной силовой линии электропередачи.

Теперь поговорим о том, что касается муфт ответвительных: эти соединительные элементы устанавливаются в местах ответвлений дополнительных кабельных линий от основной линии электропередачи. Их предназначение тоже очевидно, а ответственность – высока.

Особенности установки термоусаживаемых муфт

Учитывая, что прокладка электрического кабеля в земле чаще всего требует установки термоусаживаемых муфт (концевых, соединительных и ответвительных), особенности их установки следует рассмотреть более подробно. Технологическая последовательность установки термоусаживаемой муфты делится на несколько последовательных этапов. Каждый из них представляет собой неотъемлемую процедуру, которая должна выполняться представителями профильной электромонтажной организации. Итак, перечислим этапы выполнения монтажных работ более подробно:

1. Первый этап заключается в заделке концов электрического кабеля. По-сути, заделка силового кабеля – это подготовительный этап монтажа кабельных муфт, который сводится к высвобождению конца кабеля от изоляционных покрытий, а также от других защитных оболочек электрического проводника.
2. Второй этап представляет собой установку термоусаживаемых трубок на электрические жилы силового кабеля. Это своего рода специальные наконечники, которые позволяют подключить электрический кабель к выходным контактам электрооборудования или к другому концу силового проводника.
3. Установка специальных лент, обеспечивающих выравнивание электрических полей.
4. Соединение токопроводящих элементов между собой. На данном этапе монтажа соединительной кабельной муфты в местах примыканий и соединений устанавливаются специальные резьбовые соединения или элементы для опрессовки кабеля.
5. Затем в месте соединения производится установка изолирующих манжет, обеспечивающих защиту проводника от утечки электрического тока.
6. На следующем этапе производится термическая усадка кабельной муфты, которая обеспечивает герметичность соединения, в целом.

К заключительным этапам работ по установке кабельных муфт следует отнести соединение экранирующих слоев соединяемых проводников, а также намотку герметизирующей ленты.

В соответствии с требованиями электробезопасности монтаж концевых кабельных муфт должен производиться специально подготовленными сотрудниками профильных электромонтажных организаций. Только в этом случае можно стопроцентно гарантировать надежность, долговечность и безотказную работу силовых кабельных сетей.

Преимущества применения ТУМ

Использование термоусаживаемой изоляционной муфты из пенополиуретана — популярный метод изоляции, который применяется чаще, чем термолента или стальные кожухи, благодаря своим преимуществам:

• Пенополиуретан не подвержен коррозии.
• ППУ обладает хорошими термоизоляционными свойствами.
• Материал также устойчив к биологическому воздействию микроорганизмов.
• Пластиковые изделия являются диэлектриками, а значит, блуждающие токи в подземном трубопроводе не смогут проникнуть к стальной трубе и не повредят ее.
• Пенополиуретан химически инертен и не вступает в реакцию с рабочей средой.
• Изделия ППУ выдерживают температуру до +140 °С и давление до 1,6 МПа.
• Монтаж термоусаживаемой муфты прост и не требует сложного специального оборудования (достаточно обычной газовой горелки).
• Время монтажа ППУ манжеты также намного меньше, чем, например, стального кожуха.
• Термоусадка обеспечивает полную герметичность изоляции.
• Пенополиуретановая муфта будет служить не менее 50 лет.
• При необходимости можно просто и быстро заменить изделия.

Рекомендуем ознакомиться: Назначение и использование пресс-клещей для металлопластиковых труб

Термоусаживаемые манжеты бывают различны по длине: от 110-1200 мм, что позволяет использовать их не только в бытовых трубопроводах, но и промышленных магистралях.

Критерии выбора

Выбор термоусаживаемой концевой муфты зависит от особенностей условий эксплуатации. Маркировка МКТ содержит важную информацию о назначении изделия. Как её считывать, можно рассмотреть на следующем примере. Марка муфты КВТТП-4Х (16-25) означает следующее:

• К – концевая;
• В – внутренняя установка;
• Т – термоусаживаемая;
• ТП – термоусадочная перчатка;
• 4Х – кабель 4-х жильный;
• (16-25) – допустимая площадь сечения одной жилы в мм2.

Помимо этого, в маркировке МКТ могут быть дополнительная информация о классе огнестойкости и предельный показатель напряжения. Считывая информацию маркировки и сравнивая её с условиями эксплуатации, выбирают нужный тип муфты.

Комплект поставки МКТ

Конструкция МКТ

Конструктивные решения МКТ разнятся в зависимости от предполагаемых условий эксплуатации. Эти отличия могут состоять из небольших изменений в составе и виде материалов. Принципиальная схема строения муфт в основном одинакова.

Советуем изучить — Расчет и выбор кабеля по экономической плотности

Стандартная концевая термоусадочная муфта состоит из следующих материалов и деталей:

• термоусаживаемые трубки;
• изоляторы;
• бандажная нить и проволока;
• изоляционная лента;
• термоусадочные манжеты;
• наконечники со срывающимися головками болтов;
• металлическая косичка для заземления.

Основные детали муфты

Комплектность может варьироваться с включением разных дополнительных материалов. Каждый изготовитель представляет состав поставки МКТ по своему усмотрению.

Устройство МКТ для 3-х фазного кабеля

Распространённые ошибки

Часто несоблюдение правил очистки обрабатываемых поверхностей приводит к созданию непрочных и недолговечных защитных покрытий разводки и подключения силовых кабелей.

Невыполнение правил последовательного нагрева термоусаживаемого материала создаёт риск утечки электроэнергии и разрушения узла подключения кабеля.

Термоусадочные концевые кабельные муфты на сегодня являются самым эффективным и надёжным решением разводки и подключения кабельных сетей. Кажущиеся излишними затраты на приобретение и монтаж недешёвой МКТ отзовутся в будущем значительным экономическим эффектом.
