В какой гофре прокладывать кабель в земле

Разновидности труб

Для подземного монтажа ЛЭП используется большое разнообразие труб по материалам и конфигурациям:

Сталь.
Чугун.
Асбоцемент.
Пластик (ПП, ПВХ и ПВД/ПНД).

Вид материала определяется устойчивостью трубы к изгибу по окружности и зависит от характеристик грунта.

Особо востребованными пластмассовыми трубами являются ПНД модели, представленные такими конструкционными вариантами:

облегченная гофрированная труба;
тяжёлая гофрированная труба;
безгалогеновые, при возникновении пожара;
гладкостенные трубы повышенной жёсткости;
двухстенные конструкции.

Металлические

Металлические трубы для создания защиты кабельной линии должны иметь площадь сечения в 2-3 раза выше диаметра монтируемой кабельной продукции. Глубина закладки кабеля находится в зависимости от климатизационных характеристик района, особенно от глубины промерзания грунта. Если она будет равна глубине выемки, тогда потребуется специально фиксировать трубную конструкцию, с намерением уберечь её от разрыва.

Асбестоцементные

Асбоцементные трубы в прошлом использовались довольно широко при подземном монтаже ЛЭП, так как обладают высочайшими антикоррозийными качествами.

Сегодня практически во всех странах отказываются от такой модификаций подземной защиты силовых линий электропередач. Поскольку они имеют высокий вес и габариты, что повышает трудозатраты на их установку.

Кроме того, они не соответствуют современным показателям прочности, а главное они являются вредными для здоровья человека. Асбоцементная электропродукция считается канцерогенной и запрещена к применению во всех странах ЕС.

Пластиковые

В настоящее время для защиты кабелей при подземной прокладке наиболее распространенным вариантом является использование пластиковых труб: поливинилхлорид (ПВХ), композиция полиэтилена (ПВД/ПНД) для высокого или низкого давления, полипропилен (ПП).

Основные характеристики труб ПВХ по ГОСТ 5960-72 и 15150-69:

не поддерживает возгорание;
климатическая реализации: УХЛ-2 ;
допустимая температура установки: от -5 до +60 градусов;
допустимая температура эксплуатации: -20 до +60 градусов;
минимальный радиус для изгибающей нагрузки более: 3-х наружных диаметров труб;
проверка на диэлектрическую прочность с токовыми параметрами: 1кВ/ 50 Гц на протяжении 15 минут;
проверка сопротивление изоляции: с параметрами 100 МОм при напряжении 0.5 кВ на протяжении 1 минуты.

Основные характеристики труб ПП по ГОСТ 15150:

конструкция по пожарной защите — самозатухающее, безгалогенное возгорание;
климатическое устройство: УХЛ-2;
допустимая температура при строительстве: от -25 до +60 градусов;
допустимая температура в процессе работы: -40 до +105 градусов;
наименьший радиус для изгибающей нагрузки более: 3-х наружных Д труб.

Основные характеристики труб ПНД/ПВД по ГОСТ 16338-85, 15150-69:

климатическое устройство: УХЛ-2;
допустимая температура при строительстве: от -25 до +50;
допустимая температура в процессе работы: -40 до +90;
наименьший радиус для изгибающей нагрузки более: 3-х наружных Д труб;
проверка на диэлектрическую прочность с токовыми параметрами: 1кВ/ 50 Гц на протяжении 15 минут;
проверка сопротивление изоляции: с параметрами 100 МОм при напряжении 0.5 кВ на протяжении 1 минуты.

Гибкость пластиковых труб выше, чем изделий из хрупкого материала, поэтому она легче приспосабливается к произвольным осевым растяжениям, появляющимся по причине смещений почвы.

Кроме того, такие трубы обладают иными важными преимуществами по отношению к асбестоцементным и стальным:

малый вес;
хорошие прочностные параметры;
антикоррозионная выносливость;
высочайшие изолирующие качества;
резистентность к УФ-лучам;
длинный эксплуатационный период 50 лет и более.

Гофрированные

Гофрированные трубы — особенно оптимальный способ при подземном прокладывании электрических кабелей. Российская промышленность изготавливает подобные трубы, двух вариантов:

Не имеющие армирования.
Армированные.

Армированные конструкции характеризуются высокими параметрами прочности, по причине установленной специализированной железной проволоки.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

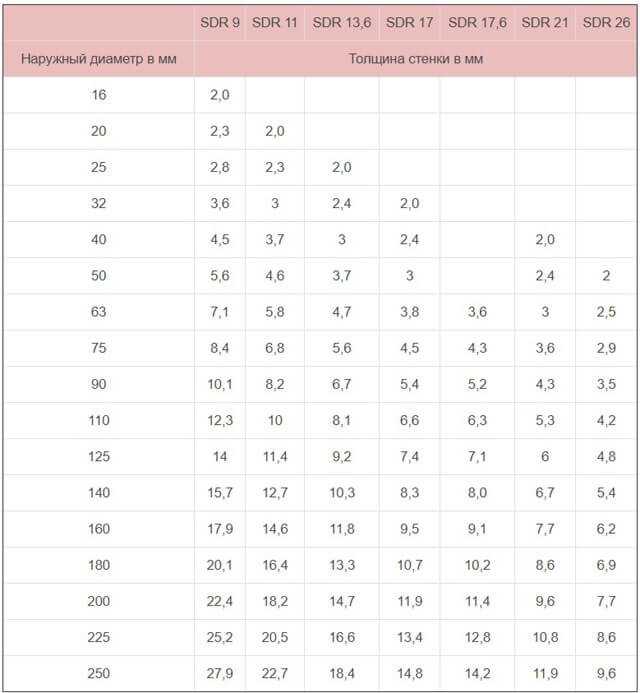

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

	SDR 9	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR 26
Наружный диаметр в мм	Толщина стенки в мм
16	2,0
20	2,3	2,0
25	2,8	2,3	2,0
32	3,6	3	2,4	2,0
40	4,5	3,7	3	2,4		2,0
50	5,6	4,6	3,7	3		2,4	2
63	7,1	5,8	4,7	3,8	3,6	3	2,5
75	8,4	6,8	5,6	4,5	4,3	3,6	2,9
90	10,1	8,2	6,7	5,4	5,2	4,3	3,5
110	12,3	10	8,1	6,6	6,3	5,3	4,2
125	14	11,4	9,2	7,4	7,1	6	4,8
140	15,7	12,7	10,3	8,3	8,0	6,7	5,4
160	17,9	14,6	11,8	9,5	9,1	7,7	6,2
180	20,1	16,4	13,3	10,7	10,2	8,6	6,9
200	22,4	18,2	14,7	11,9	11,4	9,6	7,7
225	25,2	20,5	16,6	13,4	12,8	10,8	8,6
250	27,9	22,7	18,4	14,8	14,2	11,9	9,6

Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.

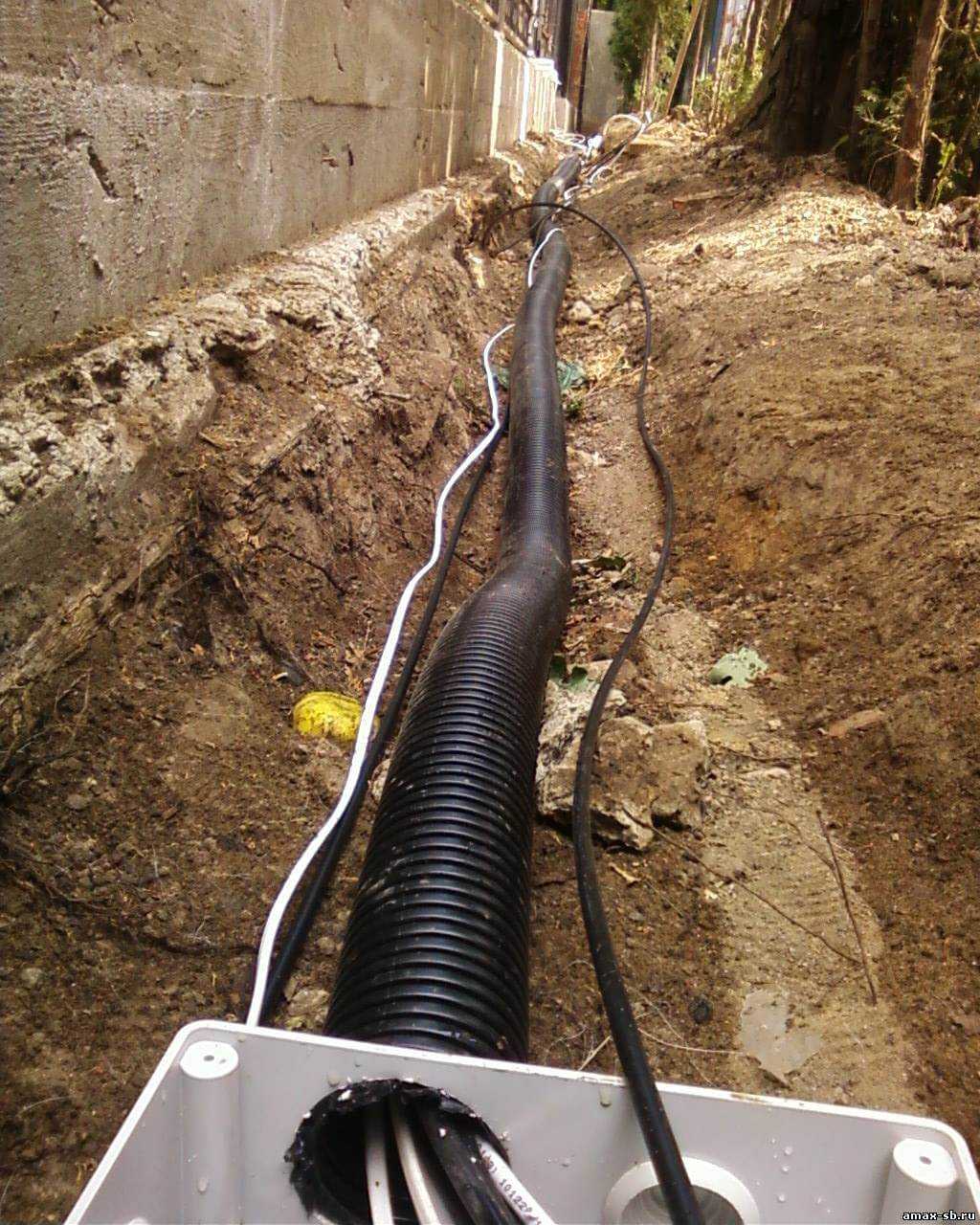

Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

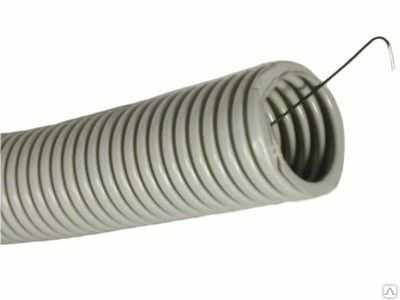

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

срок эксплуатации в нормальных условиях составляет до 50 лет;
отдельные участки можно соединять без применения сварочного аппарата;
имеют небольшой вес по сравнению с защитными футлярами из металла;
не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Монтаж кабеля под дорогой

Когда речь идет о монтаже под участком дороги, необходимо обязательно согласовать действия с местными органами власти.

Существует два метода этой операции.

Бестраншейный способ.

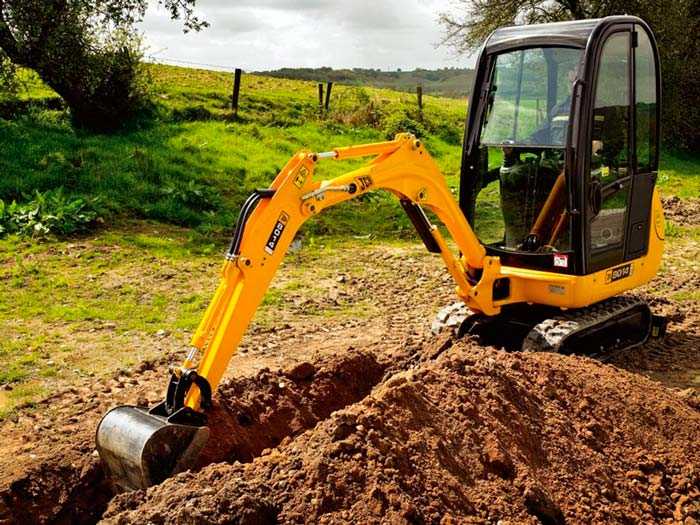

Траншейный способ.

Первый тип описан выше, поэтому не стоит углубляться.

Касательно второго типа есть несколько определенных требований, о которых сказано далее.

Глубина траншеи не должна быть менее 1 метра. Это связанно с большой нагрузкой на грунт.
Обязательное размещение указательных элементов для предотвращения случайного обрыва.
Жилы располагаются на расстояние – не менее 10 см друг от друга.

Маркировка труб из полиэтилена низкого давления

Все ПНД трубы должны маркироваться в соответствии со стандартами. Маркировка не только позволяет классифицировать разные виды труб, но и дает возможность осуществлять контроль качества изделий – нанесенные обозначения являются гарантией пригодности материала к использованию.

Каждая труба имеет символы, отображающие товарный знак или полное название компании-производителя. Маркировка может осуществляться по национальному или международному стандарту. Следующий элемент – материал изготовления. Например, труба из ПЭ 80 отображается как MRS 8. Также труба обязательно должна иметь обозначение минимальной толщины стенок, внешнего диаметра и номинального давления (бар).

Отдельным пунктом может указываться пригодность трубы для обустройства газопроводной сети или транспортировки питьевой воды. Последний пункт маркировки – номер партии и дата изготовления трубы.

ПНД трубы делятся на шесть классов, имеющих следующие обозначения:

Тяжелые – Т;
Среднетяжелые – СТ;
Среднеоблегченные – ОС;
Средние – С;
Среднелегкие – СЛ;
Легкие – Л.

Разбор частых ошибок при подземной прокладке гофры

Распространены следующие неправильные действия:

Устройство линии из провода СИП. Он предназначен для укладки по воздуху, в грунте из-за отсутствия бронирования и непереносимости конденсата быстро выходит из строя.

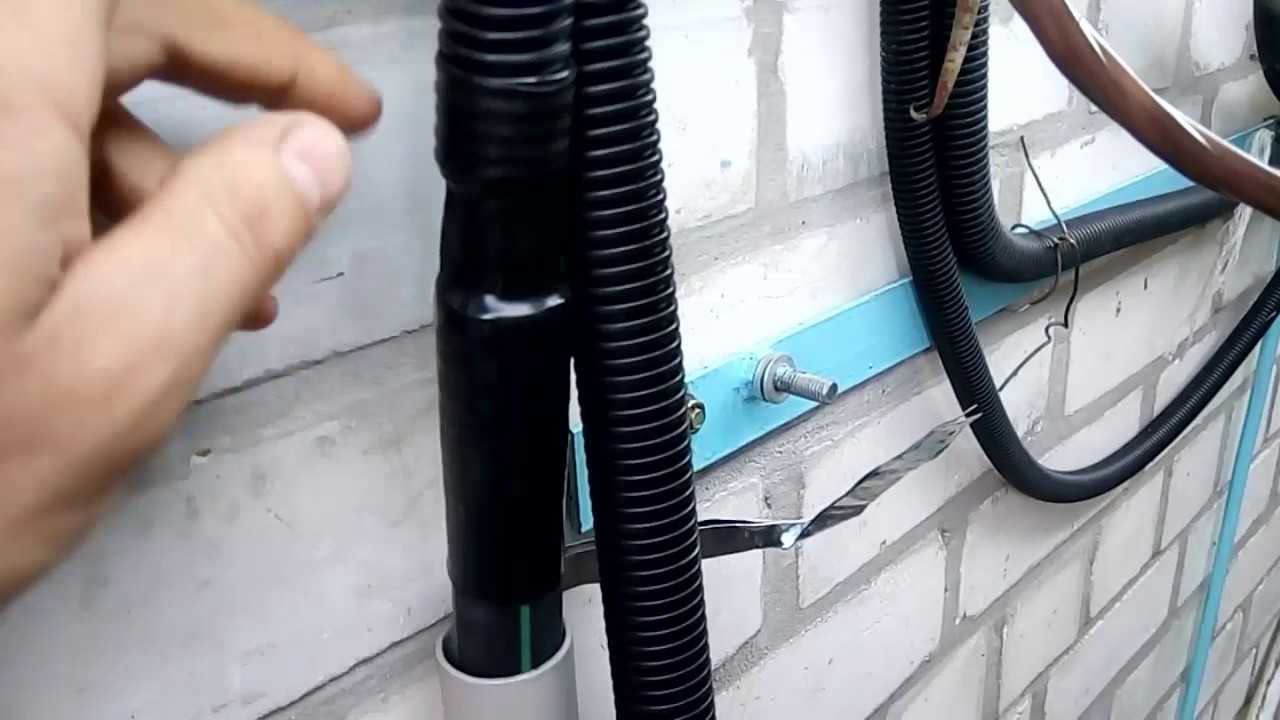

Сборка кожуха для силовой линии из нескольких фрагментов. Такие кабели особенно чувствительны к влаге, поэтому нуждаются в максимально герметичной гофре.
Использование медного кабеля с сечением жил в 6 кв. мм или алюминиевого в 10 кв. мм. Даже если такой проводник подходит по нагрузке, его применение противоречит нормативным требованиям: минимальное сечение составляет 10 кв. мм для медного кабеля и 16 – для алюминиевого.
Размещение проводника вблизи фундамента. Нужно не только выдержать расстояние в 60 см, но и вывести кабель за пределы линии, прочерченной от основания фундамента под углом в 45°.
Расположение проводника близко к контуру заземления. Такие часто устраивают в той же траншее для экономии труда и времени. Минимальная дистанция составляет 30–35 см.

Еще одна распространенная ошибка – укладка кабеля непосредственно на грунт, без подстилающей песчаной подушки. В таких условиях гофра с большой вероятностью будет повреждена острыми камнями и другим мусором. За неимением песка тщательно просейте грунт.

Укладка сигнальной ленты или кирпича

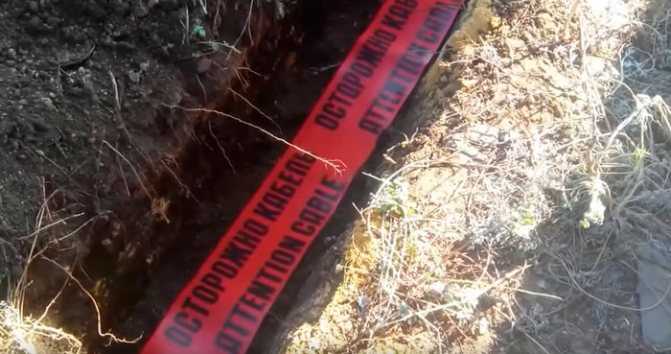

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9

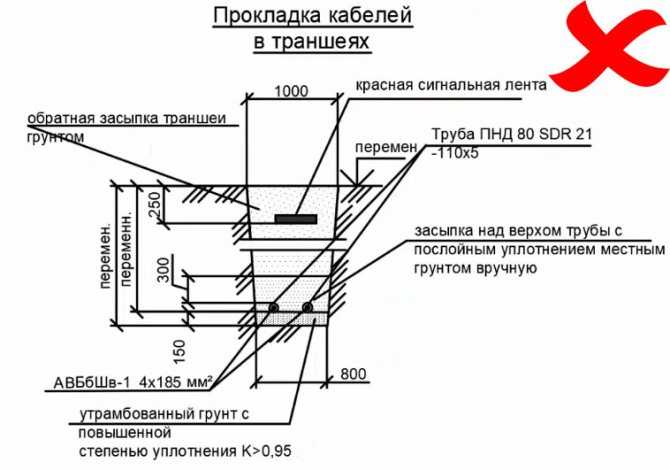

Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10

Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11

Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

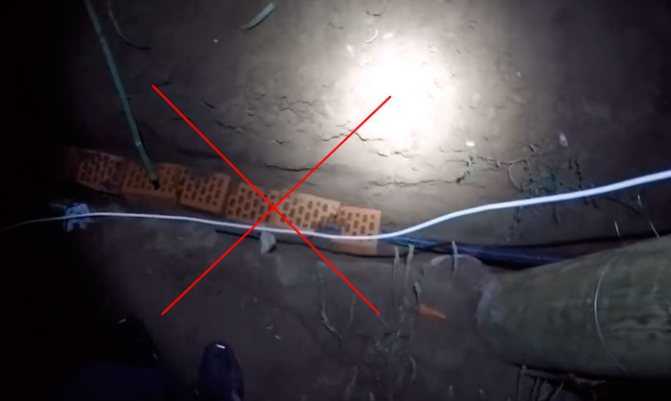

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12

При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Преимущества и недостатки

Преимущества:

Долговечность – первые изделия уже проработали более 50 лет и приближаются к 60 (правда, срок службы проводов в два раза меньше).
Небольшая стоимость.
Негорючесть – это особенно важно для электрических сетей, ПВХ к тому же имеет свойство самозатухания.
Легкий монтаж – легко режутся, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании для монтажа.
Отсутствие коррозии.
Прочность и одновременно высокая ударная вязкость – трубы хорошо противостоят механическим повреждениям; изделия не хрупкие, могут восстанавливаться после деформации.
Морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму.
Гибкость – пластик легко согнуть при нагреве даже руками, гофра вообще легко гнется;
Безвредность для человека и животных.
Химическая инертность, устойчивость к действию кислот и щелочей;
Гладкие стенки облегчают затягивание проводов;
Отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной экологичность – достаточно безвредное производство, легкая утилизация.
Эстетические качества.
Легкий уход – нержавеющую поверхность легко мыть, очищать от грязи.
Небольшой вес, отсутствие хрупкости облегчают перевозку и складирование.
Поливинилхлорид обладает устойчивостью к ультрафиолету.

Недостатки:

Невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С. Впрочем, такая температура при прокладке проводов в жилом доме практически не встречается (только возле систем отопления).
Хрупкость на морозе.
Прочность у пластика все-таки ниже, чем у металла.

Преимущества ПВХ труб перед металлическими

Самый существенный недостаток распространенных стальных труб – подверженность коррозии. Трубы из меди и нержавейки не ржавеют, но цена их для монтажа проводки в обычных условиях просто неприемлема. Да стальные трубы дороже труб из ПВХ.

Второе достоинство ПВХ – небольшой вес и легкий монтаж – ПВХ легко режется, меньше весит, проще крепеж к стенам и потолкам.

Третье достоинство – ПВХ не проводит электрический ток. Четвертое – системы из ПВХ не требуют заземления.

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2)	Диаметр трубы (мм)	Количество проводов (шт.)
95 и больше	63/63	3/2
70	63/50/63	3/2/4
50	50/50/63/63	3/2/5/4
35	50/40/63/50	3/2/5/4
25	40/32/50/50	3/2/5/4
16	32/32/40/40	3/2/5/4
10	32/25/40/32	3/2/5/4
6	25/20/32/32	3/2/5/4
4	20/20/25/25	3/2/5/4
2,5	16/16/25/20	3/2/5/4
1,5	16/16/20/20	3/2/5/4

Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм	Внутренний диаметр, приведенный в мм	Длина в бухте (м)
63	50,6	15
50	39,6	15
40	31,2	15
32	24,3	25
25	18,3	50
20	14,1	100
16	10,7	100

Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

ТОП-5 лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Преимущества гофрированной трубы ПНД

Труба гофрированного типа, отличается от металлических изделий тем, что значительно дешевле. Длительную эксплуатацию выдерживает как изготовленная по ГОСТу продукция, так и трубы из вторсырья (будут немного отличаться характеристики и цвет).

К основным преимуществам данной продукции относятся:

прокладка кабеля может производиться по криволинейной траектории без использования вспомогательных каркасов (но, не смотря на повышенную гибкость, при сильном сгибе гофра заламывается, и вы попросту не протянете силовой провод);
при нормальных условиях эксплуатационный период достигает 50 лет;
для соединения отдельных участков нет необходимости использовать сварочные аппараты;
гофрированная труба значительно легче металлической;
отличается отличными электроизоляционными свойствами, не нуждается в заземлении;
имеют отменные антикоррозийные свойства, поэтому не разрушаются под воздействием внешних негативных факторов;
стойкость к перепадам температуры от -25 до +75 градусов;
не аккумулируют конденсат на поверхности грунта, не окисляются и не выделяют токсичные вещества.

Способы прокладки в земле

Существует два способа укладки кабеля в грунт по гофрированным футлярам: с рытьем траншеи и бестраншейная укладка. Какой из них оптимальнее, зависит от места проведения монтажа.

Подземная укладка кабеля в гофре

Способ укладки кабеля по защитной гофрированной трубе, посредством рытья в земле траншеи, идеально подходит для частных домов и дачных участков. Глубина укладки должна быть не меньше 70-80 см. Данный вид монтажа не требует дополнительных соединительных муфт или колодок, а только для вывода провода из-под земли и соединение с электрической системой дома.

Бестраншейная прокладка кабеля в трубе ПНД проводиться в труднодоступных местах и чаще всего используется коммунальными службами, поскольку для ее выполнения необходима специальная техника и приспособления.

Бестраншейная укладка заключается в горизонтальном, направленном бурении грунта без повреждений его поверхности. В образовавшуюся скважину монтируется труба уже с проводом внутри.

Подготовительный этап

Прежде всего, необходимо определиться с оптимальным способом монтажа гофрированного футляра. Для этого собираются все сведения о месте работ и грунте (во избежание повышенного влияния грунтовых вод; щелочей, кислот и т.п.).

Подземный монтаж используется в случае нормального уровня грунтовых вод, хорошим показателям грунта, отсутствия препятствующих построений или дорожных путей. Также местные условия влияют на глубину прокладки кабеля.

Для легкого протягивания, на провод наносят маслянистое вещество, которое, к тому же, исполняет роль сигнализации уровня давления в трубе. На проводе не должно быть повреждений или дефектов. Прокладка должна проходить максимально безопасно, поэтому перед началом работы все работники дополнительно инструктируются, проверяются их инструменты и спецодежда.

Процесс прокладки кабеля в трубе

На этапе проектирования силовой линии необходимо определить точную длину канала, в который будет вкладываться труба. Зарисуйте план прокладки силового повода.

Рассмотрим процесс укладки при помощи рытья траншеи:

на подготовленную почву с песчаной подушкой (10 см разрыхленного песка) укладывается труба (без натяга, небольшими горизонтальными волнами);
протягиваем провод (трубы можно класть уже с протянутым внутри проводом или же, привязав его к медной проволоке, протянуть уже после укладки гофры);
засыпаем трубы слоем песка так, чтобы их не было видно;
засыпаем их слоем грунта в 15 см и утрамбовываем его;
по всей длине растягиваем сигнальную ленту;
полностью засыпаем траншею и утрамбовываем грунт;
делаем проверочный замер сопротивления изоляции силового провода.

Протянуть кабель в трубе и произвести ее монтаж способом рытья траншеи вы сможете самостоятельно, без сложных приспособлений или техники. Все этапы прокладки должны производиться по инструкции, все материалы проверены и подготовлены к использованию.

Перед тем, как приобрести гофрированную трубу для защиты силовых проводов в грунте, в обязательном порядке убедитесь, что она не повреждена, осмотрев ее по всей длине. Выбор качественного строительного материала и строгое следование инструкции по монтажу инженерных силовых проводов – это залог их долговечной эксплуатации без угрозы замыканий или других опасных для жизни происшествий.

Особенности гофры для подземной прокладки проводов

Для применения в траншеях выпускают специальные кожухи. Их материал и конструкция учитывают следующие негативные факторы:

механические усилия от подвижек грунта;
высокую влажность;
присутствие химических веществ, попадающих в почву в результате деятельности человека;
активность грызунов, насекомых, микроорганизмов.

Одновременно снижаются требования к:

защите от ультрафиолета;
огнестойкости.

Цвет и характеристики защитной оболочки

Гофрированная труба для подземного монтажа имеет красный цвет. Это делает ее хорошо видной при вскрытии траншеи.

Стенка у изделия двойная:

снаружи – гофра, армированная металлической сеткой;
внутри – гладкий канал.

Такое исполнение делает изделие прочным, придает ему гибкость и одновременно облегчает протяжку линии.

Кожухи изготавливают из материалов со следующими свойствами:

стойкостью к ударным нагрузкам и вибрации;
пластичностью;
диапазоном рабочих температур от -25 до +70°С.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Коротко о главном

Для защиты электропроводки от механического воздействия и прочих негативных моментов среди прочих используются трубы из поливинилхлорида.

Материал для производства применяется с низкой степенью горючести, справляется с перепадами влажности и температуры, может быть пластичным и в разной степени прочным.

Одним из главных критериев выбора канала является его физическое исполнение.

Гладкие образцы могут быть с раструбом, жесткость зависит от толщины стенки.

Гладкие заготовки из НПВХ оптимальны актуальны для монтажа под стяжку или в стенах, могут служить до 50 лет.

Гофрированные каналы, в том числе с армированием, характеризуются повышенной гибкостью, в бухтах может быть до 100 метров цельной трубы,

Для фиксации каналов существуют различные хомуты, клипсы, скобы.

Вопрос

Классификация труб ПНД для прокладки кабеля

При прокладке электрических сетей обычно используются стандартные черные трубы. Гофрированная труба для прокладки в земле отлично подходит для обустройства различных коммуникаций, мощность которых не превышает 1 кВт – а это телефонные и телевизионные кабели, компьютерные и бытовые электрические сети.

Прокладка кабеля может выполняться тремя способами:

Открытым;
Полускрытым;
Скрытым.

Полиэтиленовые трубы могут выпускаться с зондом (протяжкой) и без него. Протяжка – это особый элемент конструкции, позволяющий проводить кабель по внутренней поверхности трубы. Трубы с зондом очень удобны и позволяют существенно сократить время, необходимое для прокладки коммуникационной линии.

Кроме того, протяжка кабеля в трубе может выполняться с использованием специальных устройств, но это очень сложно и требует специального оборудования. Трубы, не имеющие протяжки, вполне подходят для многоразового использования, но укладка кабеля в нем осуществляется с большими трудозатратами.
