Как установить трубу в канаву под дорогой для заезда на участок

Как правильно сделать въезд на участок через канаву из шпал

Садовые товарищества обустраивают канаву вдоль дороги для отвода воды во время паводков и сезона дождей. Траншея зачастую затрудняет проезд на участок, поэтому дачники возводят переезд через канаву. Неширокую канаву делают из дренажной трубы, геотекстиля и шпал. Дерево толщиной 20 см обработано негорючей влагоотталкивающей смесью. Шпалы укладывают как непостоянный переезд на время строительства на участке. Пошаговые рекомендации специалистов по обустройству въезда:

1. Канаву расчищают от сорняков и мусора. Укладывают слой песка и щебня высотой 10 см. Поверх настилают геотекстиль и подсыпают 20 см гравия или мелкофракционного щебня.

   Дренажную канаву укрывают геотекстилем, чтобы грязь не забивала отверстия в трубе

2. Дренажную трубу из выбранного материала укладывают на гравийную подушку.

   Трубу оборачивают геотекстилем, чтобы отверстия не забивались землей

3. Поверх подсыпают слой щебня. Насыпь делают на 15 см ниже уровня основной дороги. Чтобы лучше утрамбовать площадку, поливают водой.

   Шпалы недолговечный, но относительно бюджетный вариант, часто применяют материал б/у

Ширина заезда и сечение трубы

Технология сооружения переезда без пропуска воды принципиально не отличается от варианта с трубой. Но устройство коллектора предпочтительнее, особенно если есть хоть малейший сток. В этом случае вода не будет застаиваться и распространять неприятный запах.

Ширина проезда подбирается с учетом удаленности канавы от дороги и от границы участка. А так же с учетом возможного использования проезда в качестве временной парковки автомобиля. Если на переезде нет необходимости совершать повороты при выезде на дорогу и съезде с нее, а так же парковать автомобиль, в этом случае достаточно 3 метров.

В случае возникновения такой необходимости, ширину следует увеличить до 4 метров. Этого будет достаточно для заезда с поворотом. А при стоянке автомобиля, можно будет свободно пройти мимо него даже с детской коляской или строительной тачкой. Свыше 5 метров не стоит сооружать, это сильно затруднит прочистку коллектора, что неизбежно понадобится через несколько лет.

Сечение трубы должно быть не менее 400 мм. Иначе труба будет быстро заиливаться и требовать частой прочистки.

При подборе сечения так же следует учитывать:

• максимальный объем водостока в весенний период и в период ливней;
• минимально допустимую толщину насыпи над трубой для ее предохранения от нагрузок, с учетом материала трубы;
• глубину канавы;
• высоту приподнятости трубы над дном канавы, для снижения заиливания.

Согласование устройства переезда через канаву

Прежде всего необходимо письменно согласовать устройство переезда с собственником канавы или с обслуживающей организацией. Собственником может быть дачное, садоводческое товарищество. Обслуживанием чаще всего занимаются дорожные службы. Если информации на этот счет нет, то обратиться необходимо в муниципальную администрацию. Все дороги и сооружения для их обслуживания находятся на балансе муниципалитетов.

Если муниципалитет заявляет о непричастности и ему не известен собственник, пусть сообщит об этом письменно на запрос о согласовании. Тогда уже никто не сможет привлечь к ответственности за самоуправство и повреждение гидросооружения. Именно так числятся подобные объекты в реестре собственников.

В ответ на обращение, должны выдать условия и требования, они могут называться техническими условиями, которые необходимо выполнить и соблюсти при строительстве переезда.

В них должны содержаться условия о необходимости организации пропуска воды, либо допускаться отсутствие коллектора. Например, в случае отсутствия водостока при осушении территории. Указывается минимальный размер сечения трубы и тип трубы. А так же требования по отсыпке и укреплению насыпи. Технические условия могут содержать и другие требования. Например, уведомить об окончании работ и сдать объект по акту.

Основные признаки, по которым можно определить необходимость дренажных работ

Явные признаки необходимости водоотведения Источник otoplenie-help.ru Без дренажа на участке не обойтись, если:

• В саду и огороде преобладают водолюбивые растения, появился осот, земля мягкая и влажная круглый год, плохо растут деревья, некоторые погибают, в саду на почве и деревьях появился мох. Все это признаки излишней влажности почвы – требуется водоотведение.
• Высокая влажность в подвальном или цокольном помещении, конденсат на стенах подвала, появление микротрещин на цоколе здания, возникновение перекосов дверных и оконных проемов, ощущение сырости и плесени в помещении. Здание необходимо спасать – без дренажных работ произойдет разрушение фундамента и дома.
• Даже после выпадения небольших осадков надолго остаются лужи, отмостки трескаются и отходят от цоколя, тротуары и дорожные покрытия проседают – необходим, как минимум, отвод поверхностных вод.

Существенные плюсы обустройства дренажной системы Источник vse-o-kanalizacii.ru

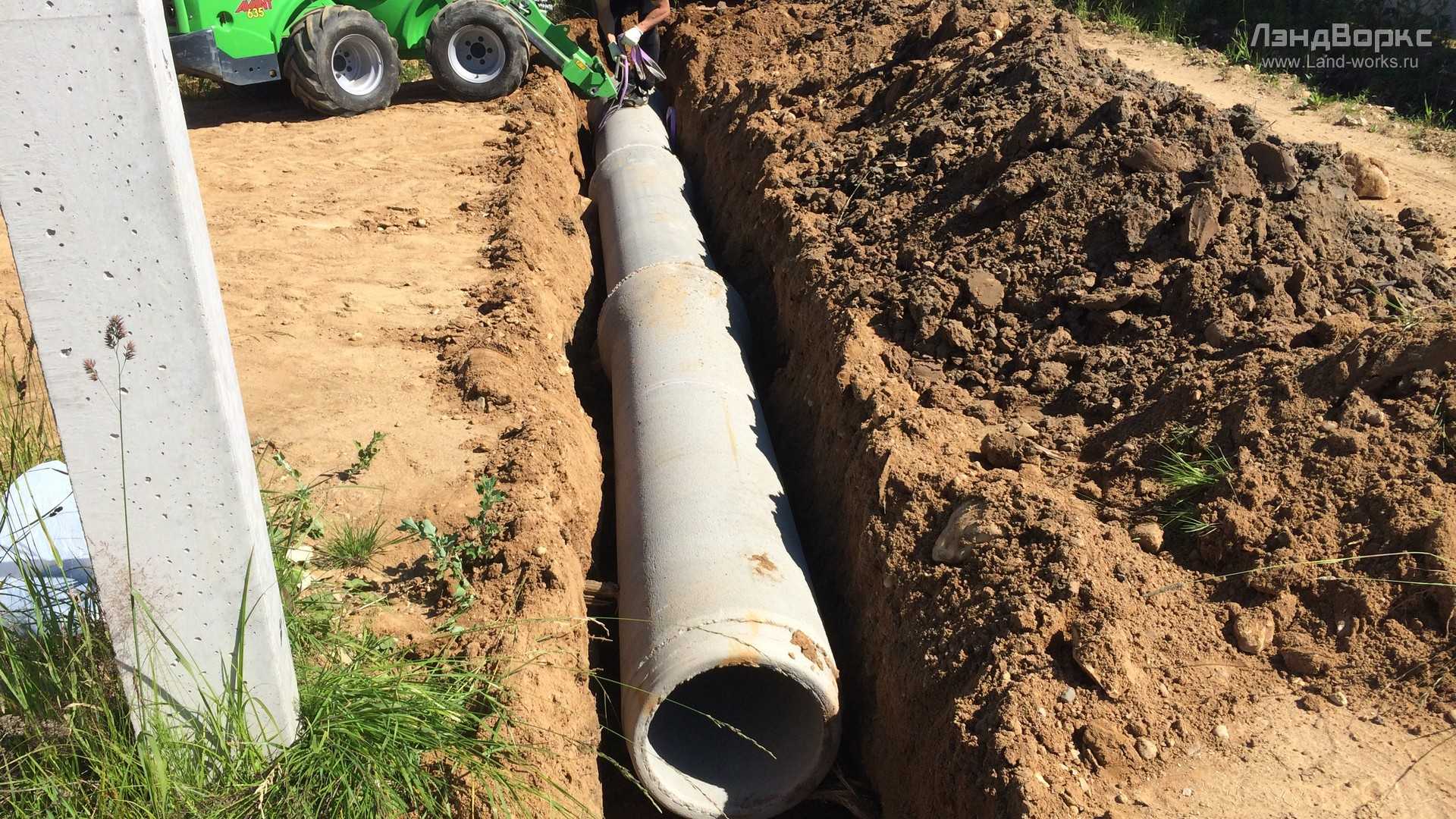

Железобетонные изделия

Первым делом следует выбрать материал дренажа

В данном случае очень важно, чтобы он выдерживал сильные давящие нагрузки. Поэтому сначала нужно выяснить, какие трубы лучшие всего подходят для устройства заезда через канаву

Изготавливается бетонный вид труб в две стадии:

1. Сначала делается стальной каркас из сваренных вкруговую друг с другом прутов арматуры.
2. Далее основа заливается бетонным раствором высокой марки. После этого заготовка уплотняется при помощи центрифуги и вибропрессования.

Вследствие особенностей производства, железобетонная продукция получается очень прочной и гладкой. Поэтому в этом случае не стоит переживать если вы решили заложить концы трубы под заезд камнями.

Структура вибропрессованного материала максимально плотная. Поэтому вода не может проникать внутрь него и способствовать ржавлению стального каркаса.

Рассмотрим параметры железобетонных труб:

• их сечение может составлять 0,3-1,2 м;
• толщина стенок бывает 140-200 мм;
• длина колеблется от 250 до 500 см.

Железобетонные трубы для дренажных канав обладают двумя классами жесткости:

1. Параметр первой категории означает, что изделие можно закладывать в грунт не более чем на 6 м. Для более глубокого закапывания подобные конструкции не пригодны.
2. У материала второго класса жесткости несущая способность выше. Его можно класть на глубины до 10 м.

Основные достоинства ж/б дренажа — его высокий уровень прочности и продолжительный срок службы. Главные недостатки — дороговизна, большие размеры и вес. Укладывать бетонные конструкции можно только при помощи спецтехники.

Отдельной разновидностью таких конструкций являются асбестоцементные трубы под заезд. Они легче и компактней ж/б аналогов.

Советы по выбору трубы

Кроме выбора материала трубы, важно грамотно определить ее диаметр. Правильный расчет сечения канала позволит талой и дождевой воде любой интенсивности свободно проходить за пределы участка

Если существует опасность попадания в полость конструкции крупного мусора, то с обеих сторон нужно установить защитные стальные решетки.

Учитывая, что железобетонные конструкции трудоемкие в монтаже, а металлические в условиях сырости подвержены коррозии, кроме того, дорогие, то лучшим вариантом устройства дренажной канавы будет пластиковая гофрированная труба. Она легко режется, устанавливается без применения спецтехники.

Для канавы можно взять канализационную двухслойную гофротрубу из полипропилена РР (ПП) (Прагма) или полиэтилена повышенной прочности (Корсис про) с гладкой внутренней поверхностью и структурированной наружной стенкой. Эти материалы отлично выдерживают внешнее давление и низкие температуры, не ржавеют, устойчивы по отношению к агрессивным средам.

Критерии выбора

Приобретать трубу для проезда через канаву следует с учетом следующих показателей:

1. Способность выдерживать большую нагрузку. На строительную площадку возможен заезд грузовых автомобилей и спецтехники, поэтому подобное изделие должно обладать высокой механической прочностью, чтобы выдержать давление тяжелого транспорта и материала насыпи весом в несколько десятков тонн.
2. Размеры траншеи. От них напрямую зависит объем проходящих сточных вод. Чтобы стоки не размывали насыпь, а полностью уходили из канавы, труба должна быть подходящего диаметра.
3. Стоимостные показатели. На строительном рынке много разновидностей труб, которые можно применять для укладки в канаву. Выбор зачастую зависит именно от финансовых возможностей владельца.

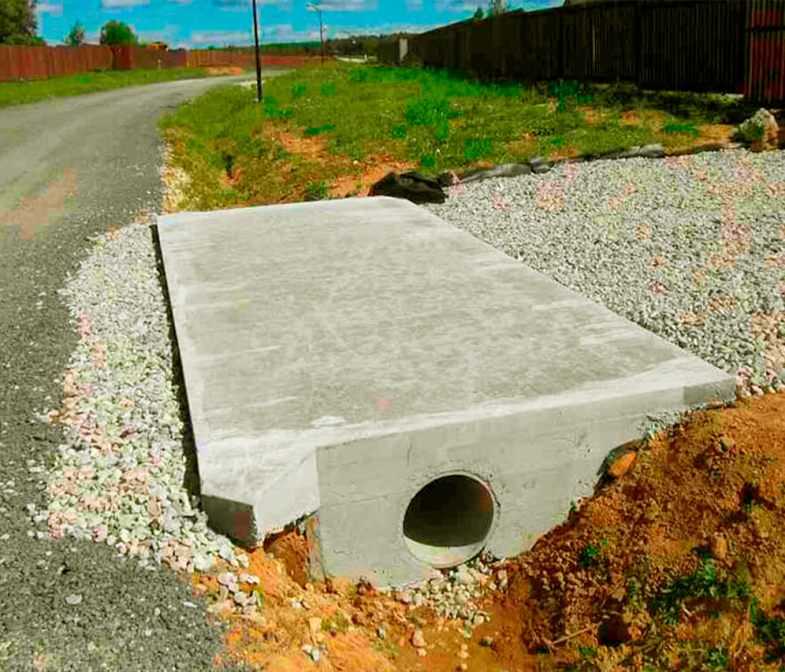

Капитальный вариант проезда

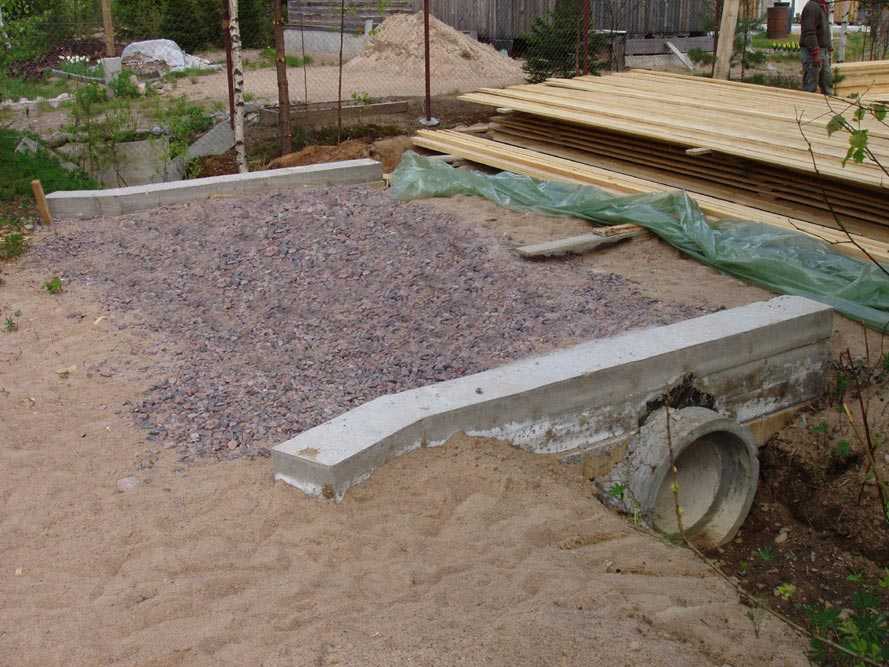

При устройстве капитального проезда, меняется технология засыпки трубы. Перед укладкой трубы на подготовленное основание укладывается сначала геотекстиль или дорожный дорнит с нахлестом на откосы канавы. Затем укладывается труба и засыпается щебнем средней фракции 20–60 мм. Тканый материал не позволит щебню под нагрузкой проникать в грунт.

Поверх уплотненного щебня укладывается каркас из арматуры, и заливается бетон

Особое внимание необходимо уделить краям бетонной поверхности. Чтобы они не обламывались, на съездах следует сделать углубление и увеличить толщину бетона до 200 мм

Или уложить плашмя дорожный бордюр по краям съезда с бетона.

Материал для изготовления водоотводных труб

Современный мир характеризуется постоянным появлением новых технологий, поэтому требования к различным коммуникационным системам постоянно растут. Система водоотведения в этом плане не является исключением. Использующиеся в этой отрасли устаревшие схемы и материалы становятся нецелесообразными и затруднительными в применении.

К примеру, практически не используются керамические и асбестоцементные трубы для дренажа для участка с коротким сроком эксплуатации и достаточно высокой стоимостью. Их заменили полимерными дренажными материалами, которые характеризуются сочетанием гибкости, легкости, прочности и надежности. Помимо этого практически все современные материалы безопасны, не подвергаются коррозии и выдерживают температуру от -70С до +50С. Благодаря простому монтажу укладку пластиковых дренажных труб можно выполнить своими руками.

Современные дрены изготовлены из следующих материалов:

• Винипласт или непластифицированный поливинилхлорид.
• Полиэтилен низкого давления и поливинилхлорид низкой и высокой плотности.

Стоимость устройства въезда через канаву

Не трудно догадаться, что общая цена сооружения будет складываться из затрат на материалы, включая их доставку, а также стоимости работ.

В зависимости от размеров канавы, а также выбранного типа конструкции, стоимость переезда может существенно разниться. Помимо этого, имеет значение, будет ли задействована техника в процессе работы или вы решите выполнить земляные работы и засыпку своими силами.

На основе нашего анализа цен на 2021 год можно сделать вывод, что средние минимальные вложения в устройство простого переезда с пластиковой трубой и отсыпкой из щебня и песка составят около 30 000 руб.

Пример расчета от строительной организации

Полезно будет обратится в несколько строительных компании и, сообщив им все вводные данные, получить расчет. После этого можно будет сделать окончательный вывод: стоит ли стараться удешевить смету, приложив собственные усилия либо сэкономить время и поручить работу подрядчику.

Материалы и необходимая техника для облагораживания заезда

Для обустройства проезжей части была создана прямоугольная выемка, огороженная бордюрами. Ее глубина достигает, как правило, 250 мм. Мелкой фракцией щебня засыпаются свободные 100 мм. Насыпанный измельченный камень хорошенько утрамбовывается и несколько раз поливается водой.

В это время нижние слои начинают проседать, потому нужно постоянно добавлять щебень до тех пор, пока не прекратиться усадка.

Тротуарная плитка и асфальтовое покрытие укладываются в оставшиеся свободные 150 мм. Необходимо отметить, что такой заезд никогда не будет проседать.

Важно сделать грамотное оформление клумбы, а также прилегающие участки траншеи. Для создания красивого вида вдоль всего заезда можно посадить цветы или газонную траву

Примерно 3 м прилегающих участков траншеи требуют укрепления склонов. Для этого высаживаются влаголюбивые растения или кустарники, имеющие разветвленные корни, например:

• ирисы;
• верба;
• шиповник;
• лианы.

Красиво смотрится живая изгородь. Когда проведено озеленение таких мест, склоны получают защиту от эрозии. Рельеф смотрится более гладким, на поверхности не скапливается талая вода.

Альтернатива

Если у вас большие проблемы, можно выбрать альтернативные способы решения. При большом угле уклона придется сделать въезд по кривой траектории, что поможет постепенно уменьшать величину перепада. Если площадь перед участком не дает сделать это, то придется сделать удлиненный подъезд, который будет идти параллельно участку, а перед воротами обязательно должна быть площадка для поворота. Слишком большие неровности и канавы иногда придется обойти, если сделать въезд на участок с задней стороны участка. С фронтальной же стороны потребуется сделать удобный и небольшой мостики установить калитку для тех, кто доход до жилья, а не доезжает.

Проектирование

Прежде чем начать устройство дренажа, разрабатываем схему укладки и определяем необходимые материалы. Эти работы регламентируются актами СНиП 2.04.03-85, СН 478-80, СП 40-102-2000. Труба под заезд должна иметь длину, соответствующую ширине проезда. Ширину выбирают для возможности движения грузового автомобиля – 4 м. Для обочины оставляют по 1 метру с каждой стороны. В итоге получаем 6 м. Проезжую часть делают прямой, без изгибов и поворотов.

Определяем профиль дренажной канавы. Он имеет вид трапеции, расположенной основанием вверх. Размеры сечения зависят от диаметра трубы. Дно должно быть плоским, иметь подушку из песчано-гравийной смеси толщиной 150-250 мм

Важно обеспечить одинаковый горизонтальный уровень на выходе трубы с двух сторон насыпи

Между поверхностью проезжей части и верхней кромкой трубы толщина засыпки должна быть 0,7-1 м для защиты от транспортной нагрузки. Под проезд, шириной 6 м, укладывают семиметровую трубу, с каждой стороны насыпи делается выпуск по 0,5 м.

Диаметр дренажной трубы под дорогой определяется количеством ливневых стоков, которые отводятся по канаве. Для местного проезда выбирают диаметры 300-500 мм. Вода должна заполнять сечение не более четверти ее высоты, в противном случае во время весеннего таяния снега возможно переполнение дренажной канавы.

Виды дренажных труб

Выбор дренажных труб целиком зависит от нагрузки, которая будет ложиться на них. Поэтому главные критерии, которым руководствуются, приобретая трубу в канаву:

• надежность и механическая прочность;
• вес и габариты.

Кроме того, стоимость трубных изделий, а также их монтажа и транспортировки приходится также учитывать.

Для обустройства водоотведения подходят железобетонные, стальные и пластиковые трубы.

Выбор труб во многом зависит именно от финансовых возможностей, поэтому наиболее часто в канаву на въезде укладывают стальные трубы, как наиболее экономически выгодный вариант.

Правила укладки трубы через канаву

В первую очередь необходимо усвоить одну прописную истину — конструкция заезда через канаву должна обеспечивать прохождение воды только через дренажную трубу. Просачивание воды через материал насыпи приведет к подмыванию дорожного полотна и возникновению аварийных ситуаций.

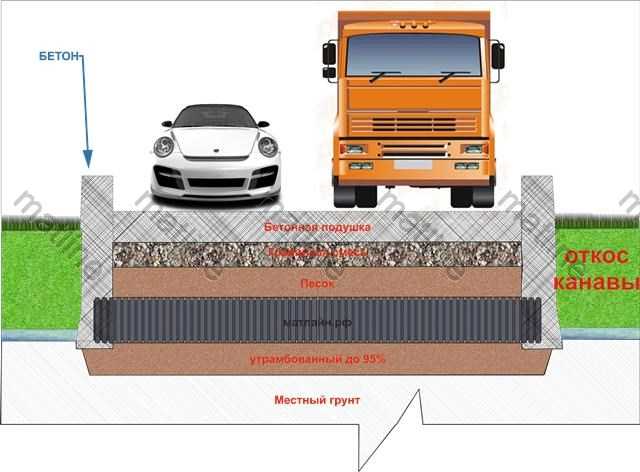

Устройство дренажной системы

Укладка трубы в траншею (канаву) должна выполняться в следующей последовательности:

• Стенки канавы выравниваются, откосы желательно сделать наклонными.
• На дне устраивается подготовка под дренажную трубу. В самом простом случае это может быть песчаная подушка, но будет лучше, если вы решите вылить подбетонку (основание из армированного бетона толщиной не менее 10-15 см).
• Труба укладывается на подготовленное основание и обсыпается щебнем, слоем около 30 см, при этом стоит использовать гранитный материал средних фракций.
• Основная масса переезда через канаву должна быть выполнена из водоизолирующего материала, например глины. При этом обязательно необходимо выполнять трамбовку грунта. Поэтому перед тем как укладывать трубу в канаву, позаботьтесь о наличии запаса материала и устройств для выполнения трамбовки.
• Перед укладкой дорожного полотна не лишним будет смонтировать слой геотекстиля высокой плотности. Он поможет перераспределить создаваемую транспортом нагрузку на всю площадь перемычки в канаве. Таким же материалом могут быть укреплены откосы насыпи.
• В завершение работ по устройству заезда на участок через канаву можно обеспечить дополнительную защиту насыпи. Это может быть выполнено простым бетонированием, настилкой дерна или любыми другими доступными методами.

Из какого бы материала труба для заезда на участок не была бы изготовлена, при выборе главное правильно определить ее сечение. Оно должно обеспечить свободное прохождение грунтовых и дождевых вод при максимальной их интенсивности. Кроме того, следует предусмотреть меры по предупреждению образования засоров в трубе, что особенно актуально при большой ширине проезда. Вода, протекающая в канаве, обычно несет с собой горы мусора, самый простой способ задержать его у трубы — монтаж декоративных решеток. Предпочтение стоит отдавать металлическим изделиям, они обладают повышенной прочностью. Устранить образовавшиеся у устья трубы заторы достаточно легко при помощи лопаты.

Трубы ПНД способны выдерживать нагрузку даже от груженого транспорта, обеспечивая при этом свободный проход воды через тело насыпи.

https://youtube.com/watch?v=TPK8O3GEup0

Источник

Въезд на участок через канаву любой сложности!

Оформление внутреннего участка

После обеспечения безопасного въезда необходимо приступить к оформлению внутреннего пространства. Это серьезное мероприятие, которое подразумевает работы с ландшафтом и разработку проекта ландшафтного дизайна.

Внутри необходимо сделать не только «дорогу» для автомобиля, но и ответвление к парковочному месту, поэтому заезд должен примыкать вплотную к гаражным воротам или специально отведенному месту.

В качестве декора можно использовать разнообразные бордюры, кованные металлоконструкции, декоративные пруды и прочие ландшафтные изыски, которые доступны владельцу и подходят к дизайну двора.

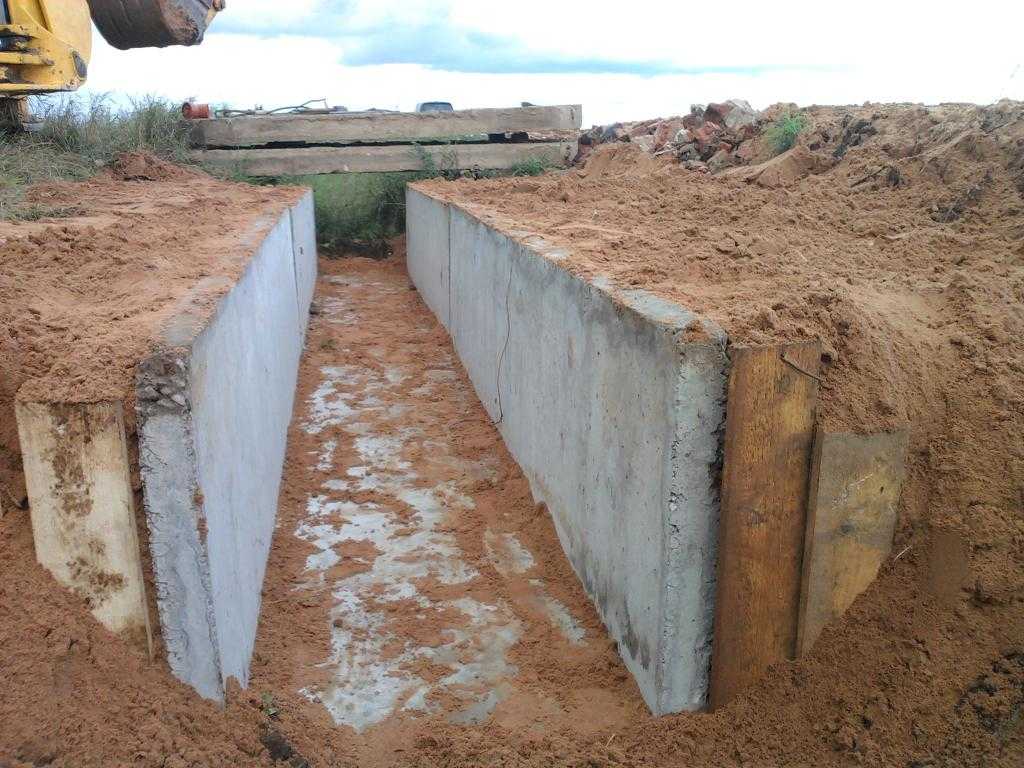

Другие варианты конструкции

Вариант с трубой самый популярный, но не всегда он самый оптимальный. Вполне может случится так, что трубу придется везти издалека, а тратить на это лишние деньги не очень хочется. Не редко где-то поблизости могут оказаться другие подходящие материалы.

В таком случае можно рассмотреть альтернативные варианты устройства переезда:

• вариант с переездом из железобетонных плит;
• накат из деревянного лафета толщиной 150 мм;
• укладка бетонных блоков;
• использование п-образных бетонных коллекторов (лотков);
• устройство мостика.

Во всех этих случаях необходимо правильно выбрать расстояние между опорами, чтобы плита или настил не проломились под тяжелым автомобилем. При этом не стоит исключать заезд на участок грузовых машин и строительной техники.

Для протока воды будет достаточно ширины в 0,5 метра. В этом случае любая конструкция перекрытия выдержит даже автомобильный кран.

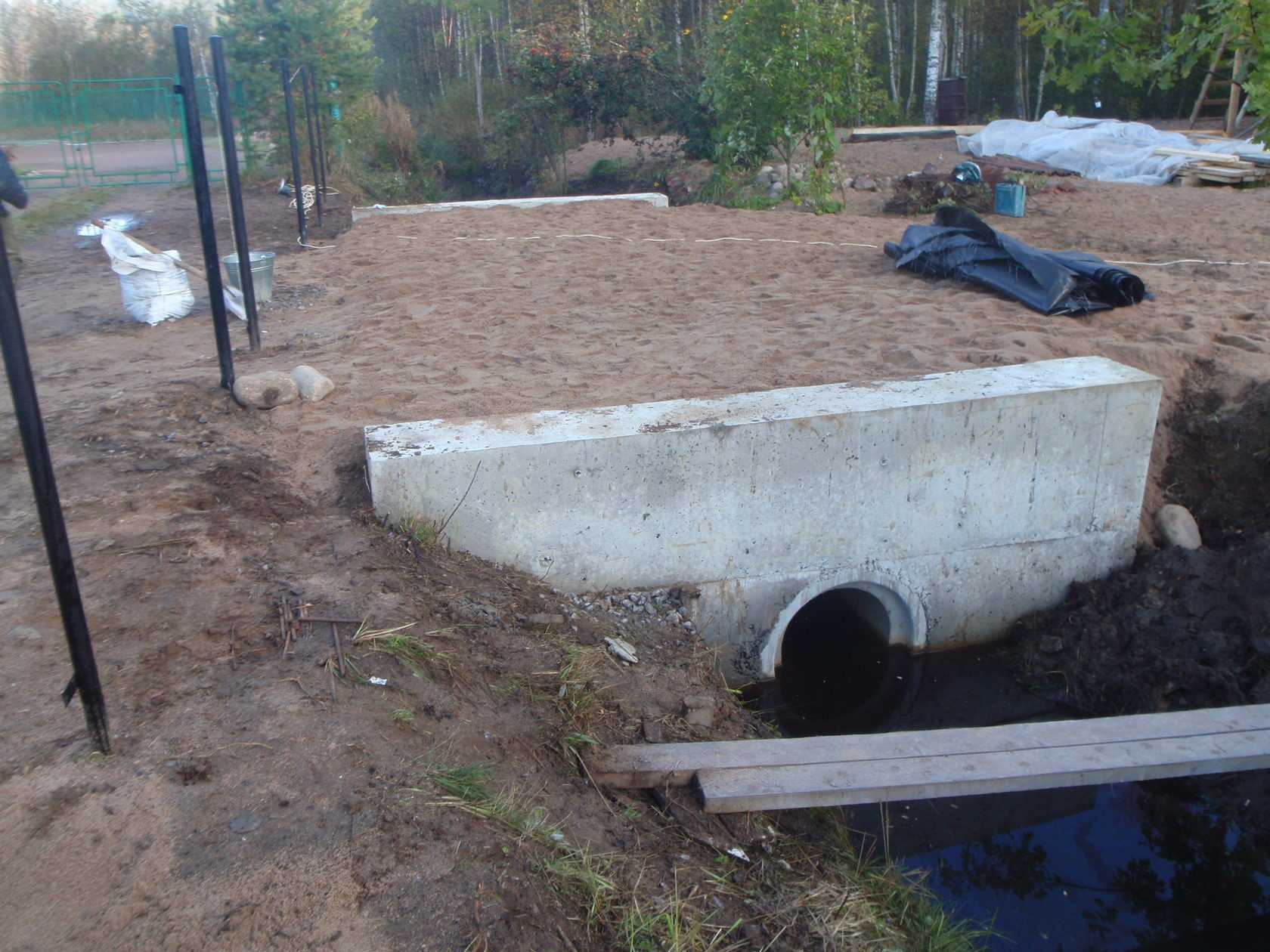

Опоры по откосам можно залить из бетона, либо установить бетонные блоки на подготовленное основание. Но как быть если расстояние между откосами канавы значительно больше.

Если глубина канавы менее 70 см, то целесообразно использовать железобетонные П-образные лотки. Они выпускаются разных размеров и с готовыми решетками, способными выдержать вес легкового автомобиля. Если планируется заезд тяжелых машин, то вместо решетки можно уложить бетонную плиту перекрытия.

Такой коллектор укладывается плоской стороной на щебень или свежий бетон. С боковых сторон засыпается щебнем, чтобы вертикальные стенки не отклонились от вертикали при нагрузке. Такой коллектор удобно чистить от отложений ила.

Материалы и техника для обустройства заезда

Для устройства покрытия проездной дороги на участок используется асфальтобетонная смесь и тротуарная плитка. Под ними располагают утрамбованный слой мелкого щебня.

Для доставки и укладки дренажной трубы необходим погрузчик, образование насыпи и планировка грунта производится грейдером или бульдозером. Для очистки дренажной канавы от засорения и выкапывания выемки на дне необходим экскаватор.

Небольшой въезд для легкового автомобиля, для которого используется гофрированная труба в канаву, можно выполнить самостоятельно с помощью простого инструмента:

• для уплотнения грунта понадобится ручная механическая трамбовка;
• штыковые и совковые лопаты;
• ведра;
• корыто для замешивания бетонного раствора;
• вибратор для уплотнения бетона при его укладке;
• молоток.

Перечислим материалы, которые потребуются для строительства и облагораживания заезда:

• песок;
• щебень мелкой и средней фракции;
• геотекстиль;
• бетон;
• стержни арматурные, проволока для вязания;
• для опалубки нужны доски и гвозди;
• асфальтобетонная смесь;
• плитка тротуарная;
• сетка для защиты прохода трубы от мусора.

Как устроен дренажный канал

Каждая защитная зона обязательно должна расширяться. Для этого в стенке рва делаются зарезы размером 0,5 м. Они выкапываются по краям насыпи до самой высокой береговой точки.

Если ширина канавы превышает 5 м, осуществляется дополнительный заход с захватом ровного участка размером 0,5 м.

Сделанный приямок засыпается слоем дорожного щебня толщиной 50 мм. Чтобы наклонные траншеи имели постоянную глубину (ориентировочно 60 см), зарезы также заполняются этим щебнем.

Поперек заезда, заняв всю ширину, кладется проточный канал. Нижний край должен находиться ниже дна траншеи или иметь одинаковую высоту. Для его создания используется футерованная металлическая труба диаметром 300-500 мм.

Наружная поверхность цилиндрического изделия обязательно должна покрываться краской или смазываться битумной мастикой. Края таких труб из-за небольшого сечения требуется закрывать сварной решеткой, размер ячеек которой не должен превышать 150 мм. Этот элемент необходим для предупреждения появления засоров.

При укладке широкого канала возможность его заливания снижается в разы. Если диаметр просвета превышает 600 мм, эта труба подходит для обслуживаемых систем.

Для устройства траншеи большого сечения рекомендуется применять железобетонные кольца, оборудованные замком-четвертью, или П-образные изделия, выполненные из бетона. Лотки устанавливаются перевернутыми примерно так же, как происходит прокладка теплотрассы.

Можно также использовать дорожные гофрированные трубы с ребрами жесткости.

От ширины канала зависит вид профиля канавы при выполнении планировки. Дно перевернутой трапеции должно иметь ширину, превышающую диаметр трубы. Обычно выдерживается 30-40 см.

Необходимо помнить, что даже если канава имеет достаточно большой уклон, проточная цилиндрическая конструкция обязательно должна быть размещена строго горизонтально. Несоответствие уровней компенсирует увеличенный диаметр.

Проектирование

Прежде чем начать устройство дренажа, разрабатываем схему укладки и определяем необходимые материалы. Эти работы регламентируются актами СНиП 2.04.03-85, СН 478-80, СП 40-102-2000. Труба под заезд должна иметь длину, соответствующую ширине проезда. Ширину выбирают для возможности движения грузового автомобиля – 4 м. Для обочины оставляют по 1 метру с каждой стороны. В итоге получаем 6 м. Проезжую часть делают прямой, без изгибов и поворотов.

Определяем профиль дренажной канавы. Он имеет вид трапеции, расположенной основанием вверх. Размеры сечения зависят от диаметра трубы. Дно должно быть плоским, иметь подушку из песчано-гравийной смеси толщиной 150-250 мм

Важно обеспечить одинаковый горизонтальный уровень на выходе трубы с двух сторон насыпи

Между поверхностью проезжей части и верхней кромкой трубы толщина засыпки должна быть 0,7-1 м для защиты от транспортной нагрузки. Под проезд, шириной 6 м, укладывают семиметровую трубу, с каждой стороны насыпи делается выпуск по 0,5 м.

Диаметр дренажной трубы под дорогой определяется количеством ливневых стоков, которые отводятся по канаве. Для местного проезда выбирают диаметры 300-500 мм. Вода должна заполнять сечение не более четверти ее высоты, в противном случае во время весеннего таяния снега возможно переполнение дренажной канавы.

Габариты и вес железобетонного изделия

Железобетонные трубы выглядят внушительно. Более того, они достаточно распространены в сфере строительства, пользуются активным спросом и вызывают доверие.

Железобетонные трубы весят очень много

Железобетонное изделие обычно имеет следующие габариты:

• Диаметр конструкции от 300 до 1200 мм;
• Толщина стенки от 140 до 400 мм;
• Длина 2,5-5 м;
• Вес от 0,5 до 5 т.

Большой вес и немалые габариты являются главными источниками трудностей при укладке. Самостоятельная работа здесь невозможна, потому как придется применять специальную технику, которая поможет транспортировать и уложить изделие на место. Это, естественно, потребует дополнительных затрат.

Материалы

Труба в канаву выполняется из прочного материала, устойчивого к образованию коррозии и способного выдерживать пониженные температуры:

1. Металла – труба может иметь различные параметры длины и ширины, однако обязательно должна быть толстостенной. Срок службы металлических изделий составляет до 40 лет. Ввиду большого веса при установке потребуется привлекать грузоподъемную технику.
2. Бетона – материал проявляет устойчивость к воздействию агрессивных сред, за счет чего обладает наибольшей популярностью. Бетонная труба в канаву долговечна и выдерживает большие нагрузки.
3. Железобетона – подойдут для установки в любых регионах. Среди железобетонных труб популярны изделия длиной от 6 до 10 м. В зависимости от несущей способности выделяют 5 групп с различной допустимой высотой засыпки грунтом (от 2 до 10 метров). Если укладка выполняется в канаву, отдайте предпочтение трубам первой группы.
4. Пластика – по сравнению с аналогами отличаются демократичной стоимостью, простым монтажом. Изделия устойчивы к коррозии. Процесс установки прост – труба размещается на подушке из песка с прослойкой из геотекстиля, а затем засыпается щебнем.

Выбираем материал

На трубу, расположенную под проездом, действуют постоянные и переменные нагрузки. К постоянным относят вес грунта и асфальтового или бетонного покрытия. Величина достаточно большая, что требует высокой кольцевой жесткости. Основными материалами для изготовления служат:

• металл;
• бетон;
• железобетон;
• пластик.

На трубу в канаву на заезд оказывают негативное воздействие грунтовые, талые и дождевые воды, периодическое замерзание и размерзание почвы. Материал должен обладать стойкостью к образованию ржавчины и перепадам температуры.

Бетонные и железобетонные изделия

Бетонные трубы имеют высокую пропускную способность, стойкость к физическим нагрузкам, длительный срок эксплуатации, противостоят воздействию агрессивных жидкостей.

Железобетонные изделия усиливают каркасами или арматурой А-1 и А-III, имеют высокую несущую способность, по которой подразделяются на пять групп. Труба бетонная для канавы выбирается 1 группы. Она выдерживает над собой 2 м грунта, что допускает использование в центральных и других регионах России, где глубина зимнего промерзания почвы не превышает полутора метров.

Таблица 1. Железобетонные трубы.

Марка	Диаметр, мм	Длина, м	Вес, т
ТБ 30.25-2	300	2,5	0,45
ТБ 40.25-2	400	2,5	0,61
ТБ 50.25-2	500	2,5	0,925
ТБ 40.55-2	400	5,5	1,20
ТБ 50.50-2	400	5,0	1,40
ТБ 50.55-3	500	5,5	1,45

Железобетонные изделия для дренажа должны иметь класс водонепроницаемости не более W6, водопоглащение не выше 6 % от веса, минимальный класс морозостойкости – F200.

Стальные изделия

Для дренажа используют толстостенные трубы, имеющие антикоррозийное покрытие. Это достаточно тяжелые изделия, их монтируют с использованием подъемников или кранов. Большой расход металла на изготовление увеличивает их стоимость. В таблице 2 приведены диаметры стальных труб для дренажной канавы.

Таблица 2.

Диаметр, мм	Толщина стенки, мм
426	6
530	8
630	8
720	8

Применяются реже железобетонных аналогов. Не используются во влажном климате и заболоченной местности. Излишняя влажность приводит к появлению ржавчины и быстрому износу материала.

Пластиковые

Для укладки под въездом на территорию применяют пластиковые трубы с гофрированными стенками. Их пропускная способность достаточная для данного сооружения. Высокая химическая стойкость и кольцевая прочность, невосприимчивость к влаге, легкость и простата монтажа, делают изделия часто используемыми в строительстве.

Таблица 3. Трубы пластиковые под дорогу.

Диаметр, мм	Класс жесткости	Длина, м
340/300	SN4	6
340/300	SN8	6
460/400	SN6	6
460/400	SN8	6

Пластиковые трубы должны иметь не менее двух слоев, один из которых гофрированный. Гладкие пластиковые изделия нельзя укладывать в дренажную канаву.

Современные пластики для дренажа имеют следующие положительные характеристики:

• устойчивость к внешним воздействиям;
• гладкие стенки предотвращают скопление внутри налета, грязи, мелкого мусора;
• материал не подвергается воздействию коррозии;
• долговечность;
• малый вес;
• простой монтаж;
• возможность укладки самостоятельно без использования грузоподъемной техники;
• невосприимчивость к агрессивным средам.
