4 способа монтажа пнд труб своими руками

4 Нормативная база сварки встык

Способы соединения труб ПНД

Крепление труб ПНД осуществляется разъемным и неразъемным методом. В первом случае речь идет об использовании промежуточных соединительных элементов, во втором – о сварке. Обо всем по порядку далее.

Разъемный метод соединения

Наибольшее распространение в качестве соединительных элементов для труб ПНД получили: соединительные муфты и компрессионные фитинги. Муфты создают методом экструзии. С помощью этих соединительных элементов крепление отдельных частей труб моно осуществить быстро, легко и эффективно без использования специализированных инструментов и оборудования.

Фитинги

Несомненными плюсами муфт можно считать надежность и долговечность креплений, созданных с их помощью и относительно невысокую цену.

Для сборки труб ПНД используют несколько типов муфт:

• Соединительные. Простейший из представленных видов. Используется для соединения отдельных элементов труб, имеющих одинаковый диаметр.
• Компрессионные. Такие муфты могут иметь резьбу и наружную, и внутреннюю. Являются прекрасным крепежным элементом для водопроводных и газовых ПНД-труб.
• Редукционные. Идеально подходят для соединения труб различного диаметра.

Компрессионные фитинги – еще одна разновидность резьбовых соединительных элементов, используемых в качестве крепежа для труб ПНД. Отличительной особенностью и одновременно достоинством фитингов считается возможность демонтажа крепежей. А монтаж можно осуществлять даже при минусовых температурах.

Иногда монтаж фрагментов труб может осуществляться даже без соединительных элементов. Речь идет о так называемом раструбном соединении. В данном случае используются лишь специальные эластичные уплотнители. Подобное соединение нельзя считать достаточно прочным, поэтому сфера применения скрепленных таким образом труб весьма ограничена. Чаще всего они используются в безнапорных канализационных системах.

Неразъемный метод соединения

Используются для герметичного монтажа труб (более 5 см в диаметре), которые будут эксплуатироваться при высоком давлении. Особенность неразъемных соединений состоит в том, что они прочнее скрепляемого материала в несколько раз. В данном случае – крепче ПНД.

Схема пайки

Различают два типа сварки: электромуфтовая и встык. В первом случае при работе используется полиэтиленовая муфта с электрическим спиралями. При подключении к ним тока, они разогревают муфту до нужной температуры, и она присоединяется к трубам, герметично скрепляя их при застывании.

Совет. В процессе осуществления электромуфтовой сварки все элементы должны быть абсолютно неподвижны (как во время разогревания муфты, так и во время ее застывания).

А вот для сварки встык уже понадобится сварочный аппарат. Суть процесса сварки очень проста. Предварительно обезжиренные и очищенные от грязи части труб разогреваются до тех пор, пока их края не станут вязкими. Затем их скрепляют под давлением. После чего трубы оставляют до полного застывания в неподвижном состоянии.

Соединение полимерных труб

Требования, предъявляемые к трубам ПНД

Трубы ПНД должны соответствовать Требованиям ГОСТ 18599-2001, которые гласят:

• Внутри и снаружи поверхность трубы должна быть абсолютно гладкой.
• Имеющиеся незначительные отклонения не должны превышать установленные допуски.
• Ни внутри, ни снаружи, ни на торце трубы не должно быть посторонних включений, трещин, раковин.
• Цвет труб — черный или синий, что позволяет быстро отличить водопроводные трубы от других. Иногда на черном фоне трубы может присутствовать не менее трех равномерно распределенных продольных маркировочных синих полос.
• Труба рассчитана на максимальное рабочее давление 16-20 атм.

Основными показателями для классификации всех полиэтиленовых труб для водопровода являются:

• Маркировка — ПЭ 80, ПЭ 100, первыми были трубы с маркировкой ПЭ 63, но сейчас они не используются.
• Устойчивость к внутреннему давлению — SDR, определяемое отношением диаметра трубы снаружи к толщине стенки. Чем выше этот показатель, тем меньше толщина стенки.
• Диаметр.

ПЭ 80 используют для монтажа водопровода диаметром до 90 мм, ПЭ 100 применяют для более масштабных магистралей

При выборе важно правильно расшифровать условное обозначение, нанесенное на трубу. Например, обозначение ПЭ 100, SDR13, 110 х 8,1 питьевая, ГОСТ 18599-2001, расшифровывается так:

• труба полиэтиленовая диаметром 110 мм, толщина стенки 8,1 мм;
• предназначена для питьевой воды;
• изготовлена в соответствии с ГОСТ 18599-2001;
• для изготовления использован полиэтилен низкого давления ПЭ 100.

Процесс обустройства системы поэтапно

Прежде всего, чтобы подвести воду, необходимо измерить длину будущего водопровода от источника (от скважины на даче) до точки ее ввода в постройку или другой объект. Это позволит понять, какой будет протяженность всей магистрали. Еще потребуются коллекторы для основной линии (⌀40 мм) и разветвлений, отводных коммуникаций (⌀ 20 или 25 мм), а также крепежные детали (фитинги, муфты, хомуты).

После произведения расчетов нужно будет определиться с вариантом обустройства системы и подготовить нужные инструменты.

Обычно, чтобы произвести соединение труб ПНД фитингами своими руками на даче, потребуются:

• труборез или ножовка по металлу;
• конусовидный нож (для зачистки срезов);
• разводной ключ.

Подготовив все необходимые материалы, сразу нарежьте трубы на нужной длинны отрезки и обязательно зачистите их торцы. Затем отключите воду. После — начинайте сборку водопровода. Процесс начинается с соединения фитинга с частью системы основной подачи (соединение труб ПНД с металлическими трубами может быть проведено с помощью спайки фитинга ПНД и металлической детали).

Компрессионные фитинги из пластика.

На линии узлы и разветвления монтируются с помощью разборных крепежных элементов. Сначала концы отрезков труб вставляются в фитинг. Вслед за этим надеваются накидные гайки, цанги, уплотнительные кольца. Сборка узла завершается затягиванием гайки вручную или с помощью разводного ключа до упора.

Своими руками такой проект можно реализовать при помощи стыковой или электрофузионной сварки. Таким образом монтируется стационарный водопровод с монолитными и герметичными узлами.

Коллекторы с внутренним ⌀ 50 мм и более, предпочтительнее соединять встык при помощи специального аппарата для ПНД материалов (он расплавляет концы труб, которые сращиваются и образуют цельную конструкцию). Второй вариант соединения практикуется для коллекторов с меньшим внутренним диаметром или в тех случаях, когда планируется выполнение нескольких узлов на линии водоснабжения.

В любом из случаев, какой бы способ сборки Вы не выбрали, обеспечит надежность и долговечность эксплуатируемых коммуникаций только соблюдение всех правил установки.

Ниже представлено познавательное видео о том, как правильно подобрать полиэтиленовую трубу:

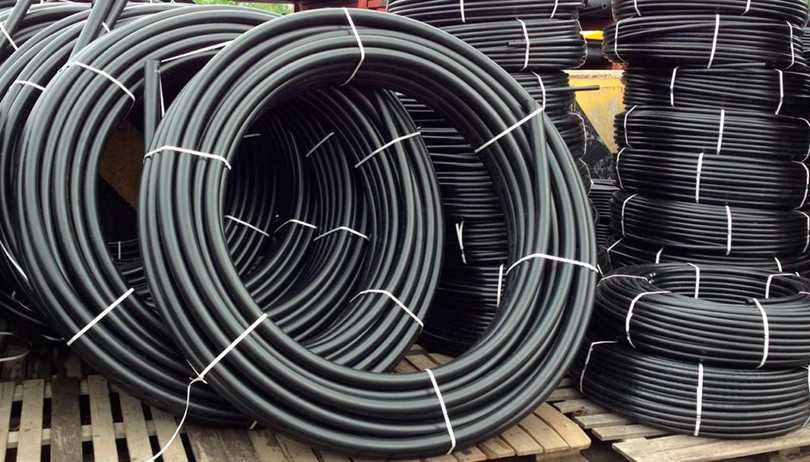

Что из себя представляют трубы ПНД

ПНД — это полиэтилен, изготовленный под низким давлением. ПНД получается путем полимеризация органического вещества этилена при температуре до 120 ͒С под давлением до 2 МПа в растворе специального катализатора. Получившийся материал еще называют полиэтиленом высокой плотности (ПВП), поскольку он плотнее и прочнее других полимеров.

Преимущества и недостатки труб ПНД

К преимуществам ПНД труб относятся:

• Невосприимчивость к любого рода растворителям. При температуре до 80 ͒С трубы из ПНД не растворяются вовсе. При достижении этой температуры — только в специальных растворителях. Вода наносит вред только при температуре от 180 ͒С.
• Не подвергаются коррозии. Это проблема известна для всех металлических труб, которые под действием воды и воздуха со временем начинают окисляться. ПНД трубам коррозия не страшна, поскольку в их составе нет металлов.
• Гладкая внутренняя поверхность. Шероховатости и неровности приводят к накоплению разного рода загрязнений. Со временем такая грязь способная почти полностью перекрывать просвет. Трубы ПНД гладкие, потому ничего не мешает ламинарному течению жидкостей по ним.
• Долговечность. Производители обещают, что их продукция способна прослужить до 50 лет. Стоит учитывать, что эта цифра была получена теоретическим путем. Полиэтилен высокой плотности был введен в эксплуатацию около 60 лет назад, потому достоверных данных о таком сроке службы еще не получено.
• Гибкость. ПНД трубы очень гибкие, их даже можно свернуть в рулон. Это неоспоримое преимущество в том случае, если их прокладывают через неровную местность.
• Высокая прочность. ПНД — прочный, герметичный и в то же время эластичный материал. Он не протекает, не ломается и не перегибается. Благодаря гибкости и прочности они хорошо зарекомендовали себя даже в сейсмически активных районах.

Существенным недостатком является неустойчивость материала к ультрафиолетовым лучам.

Трубы ПНД  прокладывают только под землей или внутри помещений вдали от солнечного света. При воздействии солнечных лучей, полиэтилен высокой плотности становится хрупким и начинает разрушаться. Процесс распада проходит быстро, такие трубы необходимо менять.

Организация водоснабжения на даче

Водоснабжение на даче может осуществляться только с помощью насоса. Его можно подключить двумя способами: из накопительного бака или от аккумулятора.

При использовании первого варианта в бак поступает вода, но давление в системе низкое. Это связано с разницей в высоте: бак очищается на возвышении — на чердаке дома или на крыше. Основным условием является то, что его дно должно быть выше любой точки подачи воды.

Схема водоснабжения

Второй способ более удобен — с гидроаккумулятором. Тут само давление в системе формируется и поддерживается механически. Если аккумулятор дополняется насосом и автоматическим оборудованием (реле давления), вся сборка называется насосной станцией. Это цилиндрический резервуар, разделённый на 2 части эластичной мембраной. Когда вода входит, это фактически создаёт давление в системе (приблизительно 2 атм).

Когда кран открывается (включается бытовая техника или происходит полив), из системы выливается вода. Это постепенно снижает давление. Его значение контролируется специальным реле. Как только достигается нижний порог, насос включается, восстанавливая своё заданное значение. Самый высокий порог контролируется вторым датчиком, который насос отключает. Эта система водоснабжения может работать как зимой, так и летом.

Заказ и приобретение продукции по оптовым ценам

Технология установки, сварки ПНД труб и фитингов должна строго соблюдаться — лишь в таком случае обустроенная система будет служить на протяжении десятков лет, не требуя ремонта и обслуживания. Однако, помимо четкого следования инструкции, большую роль играет и качество самих труб и фитингов.

Компания «Пластпродукт» является одним из наиболее крупных производителей труб и оборудования в Дальневосточном регионе. Изготовление осуществляется на собственном производстве из высококачественного зарубежного сырья. Благодаря строгому контролю качества все виды продукции отвечают требованиям безопасности и надежности, что подтверждено соответствующими сертификатами и лицензиями.

Мы предлагаем приобрести трубы ПНД, фитинги, сварочное оборудование и прочую продукцию по оптовым ценам от производителя. Стоимость оптовой партии товаров рассчитывается для каждого клиента менеджером нашей компании индивидуально. Мы гарантируем исключительно выгодные для вас цены и высокое качество всех изделий. Отправить запрос или задать уточняющие вопросы вы можете по средствам формы обратной связи или телефонам, указанным на сайте.

Инструкции по монтажу полиэтиленовых труб

Для соединения полиэтиленовых труб с элементами водопровода могут использоваться такие соединения:

• неразъемные;
• разъёмные.

Неразъёмные соединения получаются путем припаивания труб друг к другу или к специальным сварным фитингам. Этот способ дешев, но получаемые при этом конструкции часто получаются громоздкими. Использование неразъемных соединений оправдано при монтаже подземных стационарных водопроводов.

Для сборки временных систем из полиэтиленовых труб, а также при отсутствии сварочного оборудования можно использовать резьбовые компрессионные фитинги, монтаж которых будет рассмотрен далее.

Присоединение трубы к компрессионному фитингу

Стоят компрессионные фитинги дороже сварных моделей, но являются разборными и простыми в эксплуатации. Рекомендации по их монтажу рассмотрены в нижеприведенной пошаговой инструкции.

Шаг первый: внешний осмотр

Сборка системы из полиэтиленовой трубы и пластикового компрессионного фитинга начинается с их ревизии на предмет наличия трещин и глубоких царапин. Дефектный участок трубы лучше сразу обрезать.

Шаг второй: обрезка

Резать полиэтиленовую трубу можно и ножом и специальным труборезом. В итоге должен получиться идеально перпендикулярный срез без зацепов и волн. Для удаления неровностей краев можно приобрести ручной торцеватель.

Видов труборезов много, но все они имеют широкое основание, которое обеспечивает строго перпендикулярное положение трубы относительно режущего элемента

Шаг третий: одевание элементов фитинга на трубу

Сначала на шланг одевается зажимная гайка, потом цанга, затем зажимное кольцо, а в конце натягивается резиновая прокладка.

Комплектация фитинга может быть различной, поэтому важно запомнить последовательность его элементов при раскручивании, чтобы правильно одеть их при сборке соединения

Шаг четвёртый: закручивание

Конец трубы до упора вставляется в корпус фитинга, а надетые на шланг элементы подсовываются к резьбе. После этого зажимная гайка плотно закручивается руками. При наличии цепного ключа можно поджать соединение им.

Спешить с закручиванием зажимной гайки не стоит – она может перекоситься. При тугом ходе лучше лишний раз раскрутить соединение и повторить процесс сборки

После монтажа фитинга стоит проверить герметичность соединения. В случае протекания можно легко перекрутить гайку, поправив элементы конструкции.

Врезка седелки в трубу

При необходимости сделать ответвление от полиэтиленовой трубы не обязательно покупать тройник. Будет достаточно просверлить в ней отверстие и поставить седелку. Как это сделать, будет разобрано в пошаговой инструкции.

Шаг первый: подготовка

Первоначально нужно осмотреть соединяемые изделия на отсутствие царапин и трещин и протереть их поверхность влажной тряпкой.

Шаг второй: сборка зажима

Одеть на трубу обе части хомута, закрутить его гайки ключом. Целью процедуры является жёсткая фиксация седелки.

Существуют седелки, которые можно устанавливать под работающим водопроводом. Они имеют встроенный механизм, просверливающий отверстие без разгерметизации конструкции

Шаг третий: сверление

В центре отверстия седелки наметить точку, а по краям фитинга сделать маркером полоски для запоминания его положения. Раскрутить седелку и снять её части. Просверлить полиэтиленовую трубу в намеченном месте с помощью сверла требуемого диаметра.

Существуют сверла в оболочке, которые позволяют делать отверстия в трубах и углублениях без риска повредить окружающие стенки

Шаг четвертый: сборка седелки

Вычистить ПЭ трубу внутри от стружки и убрать возможные зацепы с краев просверленного отверстия. Приложить, согласно начерченным ранее меткам, части фитинга к трубе и сильно затянуть фиксирующие гайки.

Простые сиделки могут не комплектоваться зажимным механизмом для присоединения трубы. В таком случае резьбу присоединяемого фитинга или трубы рекомендуется обмотать фум-лентой

При вкручивании в сиделку трубы или фитинга можно намотать несколько слоев фум-ленты.

Часть седелки с выходным отверстием может иметь со стороны трубы канавку для уплотнительного резинового кольца. Поэтому, при наличии уплотнителя, необходимо подложить его между трубой и фитингом.

Способы соединений ПНД труб при монтаже

Выбор диаметра труб и фитингов

Ключевыми при подборе труб и фитингов для водопровода являются следующие параметры:

• Диаметр внутренний. Как для труб, так и для фитингов он должен быть одинаковым. Находится в прямой зависимости от толщины стенки.
• Длина трубы.
• Условный проход. Обозначается Ду с добавлением значения в мм.
• Толщина стенки.

На выбор диаметра труб оказывает влияние скорость потока. Номинальное ее значение для стандартного водопровода составляет 0,02 км/сек. Существует следующая взаимосвязь между длиной водопровода и диаметром труб:

• При длине системы до 30 м оптимальный диаметр трубы 25 мм, что обеспечивает пропускную способность 30 л/мин.
• Для монтажа водопровода длиной более 30 м подойдут трубы диаметром 32 мм, увеличивающие показатель пропускной способности до 50 л/мин.
• Для системы длиной менее 10 м применяют трубы с диаметром 20 мм.

Важно: Выбирая трубы по диаметру, ориентируйтесь на предполагаемый расход воды, учитывая, что пропускная способность крана кухонного и в ванной составляет не более 5 л/мин. Чем больше точек потребления, тем больше диаметр труб.. На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

• длина системы;
• предполагаемое число стыков;
• количество поворотов;
• норма потребления;
• напор воды.

Имейте ввиду: при одинаковом диаметре труб для холодной и горячей воды, толщина стенок у последних должна быть в 2 раза больше.

Подготовительные работы и этапы монтажа

Глубока в землю трубы не зарывают, так как вода на зиму сливается Схема водопроводной сети на приусадебном участке будет зависеть от того, какой трубопровод будет установлен – постоянный или разборной.

Последний вариант изготовить своими руками намного легче. Он состоит из шлангов, которые изготовлены из силикона или пластмассы, и связующих деталей из пластика, пластмассы или стали. Используя специальные качественные соединения, можно создать стыковку, которая не будет течь.

Чаще всего водопровод изготавливают из полипропиленовых труб, которые находятся под уклоном относительно источника водоснабжения. Наклон к сливному вентилю должен приблизительно составлять 8-15 градусов. Если система водопровода будет стационарной, лучше всего поместить ее в траншеях небольшой глубины, а на поверхность вывести несколько оросительных кранов.

Прежде чем приступать к установке, нужно подготовить чертеж, чтобы было проще рассчитать, какое количество материала потребуется. На этой стадии проектирования нужно рассчитать количество и размер труб, других инструментов и материалов.

После разметки можно приступать к копке траншеи. Оптимальная ее глубина – 0,4 метра, за исключением случаев, когда трубы прокладывают под грядками.

Полив может осуществляться с помощью оросительной системы или шланга. В местах соединения трубопровода и центральной магистрали монтируют вентиль или вводный кран. Трубы, изготовленные из полиэтилена низкого давления, соединяют с вводным краном муфтой. Она находится на внешней и внутренней стороне – это зависит от места расположения резьбы. После закрепления соединения монтируют кусок трубы со шлангом и тройник.

Сгибание труб

Монтируя систему летнего водопровода на даче, важно знать, какими способами можно сгибать трубы, чтобы не нарушить их целостность

• Для осуществления изгиба понадобится несколько заглушек, которые заполняют песком. Этот способ сводит вероятность образования надломов к минимуму. В качестве альтернативы можно применять деревянные чопики, а не заглушки. Трубы изготавливают разной прочности, поэтому, сказать трудно, сколько усилий придется приложить. Самый простой метод сгибания – вставить в трубу еще одну, но с небольшим сечением, найти упор и придать ей нужную форму, оказывая физическое воздействие.
• Трубы квадратной формы и большого диаметра сгибают при помощи горелки и песка.
• Для алюминиевых и стальных труб также понадобится горелка. Изделие засыпают песком и с обеих сторон ставят заглушки. Требуемый участок нагревают докрасна и сгибают.

При неправильном использовании горелка может оставить дырку в строительном материале, поэтому рекомендуется регулярно отводить ее в сторону.

Как вручную сгибать трубы

Чтобы самостоятельно сгибать трубы, изготовленные из металлопластика, нужно строго следовать следующим рекомендациям:

• Сгиб осуществлять медленно и без резких движений.
• Чтобы получился требуемый угол наклона, необходимо перед сгибом заложить куски проволоки.
• Чем больше рычаг трубы, надетой на конструкцию, тем проще его согнуть.

Для сгибания полипропиленовых труб разогревают требуемый участок феном до 150 градусов. Сгибается отрезок с самой толстой стенкой. Также сгибают строительный материал без предварительного нагревания, но тогда максимальный угол наклона составит 8 градусов. Перед заполнением системы водой проверяют трубы на отсутствие дефектов и повреждений.

Требования, предъявляемые к трубам ПНД

Трубы ПНД должны соответствовать Требованиям ГОСТ 18599-2001, которые гласят:

• Внутри и снаружи поверхность трубы должна быть абсолютно гладкой.
• Имеющиеся незначительные отклонения не должны превышать установленные допуски.
• Ни внутри, ни снаружи, ни на торце трубы не должно быть посторонних включений, трещин, раковин.
• Цвет труб — черный или синий, что позволяет быстро отличить водопроводные трубы от других. Иногда на черном фоне трубы может присутствовать не менее трех равномерно распределенных продольных маркировочных синих полос.
• Труба рассчитана на максимальное рабочее давление 16-20 атм.

Основными показателями для классификации всех полиэтиленовых труб для водопровода являются:

• Маркировка — ПЭ 80, ПЭ 100, первыми были трубы с маркировкой ПЭ 63, но сейчас они не используются.
• Устойчивость к внутреннему давлению — SDR, определяемое отношением диаметра трубы снаружи к толщине стенки. Чем выше этот показатель, тем меньше толщина стенки.
• Диаметр.

ПЭ 80 используют для монтажа водопровода диаметром до 90 мм, ПЭ 100 применяют для более масштабных магистралей

При выборе важно правильно расшифровать условное обозначение, нанесенное на трубу. Например, обозначение ПЭ 100, SDR13, 110 х 8,1 питьевая, ГОСТ 18599-2001, расшифровывается так:

• труба полиэтиленовая диаметром 110 мм, толщина стенки 8,1 мм;
• предназначена для питьевой воды;
• изготовлена в соответствии с ГОСТ 18599-2001;
• для изготовления использован полиэтилен низкого давления ПЭ 100.

Соответствие диаметров

Для фитингов из металла, и для соединения с металлической трубой ¾ дюйма (внутренний диаметр 20 мм, внешний примерно 25 мм) подойдет ПНД труба 25 мм. Соответственно резьбовые соединения металла совпадут с комплектующими ПНД трубы.

Металлическим трубам и фитингам диаметром ½ дюйма (внутренний диаметр 15 мм, внешний примерно 20 мм) соответствует ПНД труба 20мм.

Не стоит забывать, что всегда возможно использование переходников для уменьшения и увеличения диаметра комплектующих водопроводной системы, однако с ущербом давлению в системе.

Цена монтажа водопровода из полиэтиленовых труб

При определении стоимости работ необходимо принимать во внимание множество нюансов. На цену монтажа водопровода из полиэтиленовых труб влияют следующие факторы:

• Длина магистрали, площадь помещения;
• Диаметр полиэтиленовых труб для водопровода;
• Количество подключаемых сантехнических приборов;
• Сложность проекта водопровода, особые пожелания заказчика;
• Отсутствие удобств при выполнении монтажных работ;
• Варианты прокладки трассы — скрытая или открытая;
• Расположение объекта от места проживания мастера;
• Качество используемого материала — на второсортные изделия приходится тратить больше сил и времени;
• Тип разводки;
• Способ крепления кусков полиэтиленовых труб между собой;
• Наличие на месте выполнения работ электроэнергии.

Стоимость строительных работ можно снизить, если дорогостоящее оборудование взять в аренду. Расценки на аренду оборудования в строймагазинах невысокие, зато вы сможете пользоваться высококачественными приспособлениями.

Цена монтажа водопровода из полиэтиленовых труб в Украине:

Операция	Цена
Стыковая сварка трубы диаметром 63-110 мм	105-250 грн. за стык
Электромуфтовая сварка диаметром 25-110 мм	110-300 грн. за стык
Монтаж магистрали диаметром 20-32 мм	15-40 грн./п.м.
Крепление труб	От 12 грн. точка
Монтаж шарового крана	От 30 грн. точка
Штробление для скрытия труб в стене	70-150 грн./п.м.

Цена монтажа водопровода из полиэтиленовых труб в России:

Операция	Цена
Стыковая сварка трубы диаметром 63-110 мм	300-600 руб. за стык
Электромуфтовая сварка диаметром 25-110 мм	300-800 руб. за стык
Монтаж магистрали диаметром 20-32 мм	250-300 руб./п.м.
Крепление труб	От 80 руб. точка
Монтаж шарового крана	От 150 руб. точка
Штробление для скрытия труб в стене	350-800 руб/п.м.

Как сделать водопровод из полиэтиленовых труб — смотрите на видео:

Монтажные работы по строительству магистрали из полиэтиленовых труб можно выполнять самостоятельно от начала до конца, сэкономив средства и время. При соблюдении всех правил сборки конструкция обеспечит надежную подачу воды в течение длительного времени. Ее можно пить без опаски, она будет без запаха и приятной на вкус.

Поверхностные и погружные насосы для скважин

В случае бурения упомянутой выше скважины на песок возможна также установка поверхностного насоса, который может поднимать воду с глубины до 8-10 метров. Выпускаемые сегодня устройства такого типа работают достаточно надежно, но, как уже говорилось, песчаные скважины сами по себе недолговечны. Кроме того, они требуют применения дорогостоящего фильтрующего оборудования.

В артезианскую скважину возможен монтаж исключительного погружного насоса. В его качестве можно использовать как импортное оборудование, так и отечественные изделия марок ЭЦВ или Водолей. Эти устройства пользуются популярностью на рынке, благодаря доступной цене, а также постоянно совершенствующимся технологиям изготовления, расширению функциональности.

Как правильно осуществить монтаж изделия в скважину? Внимательно изучите нашу инструкцию, посмотрите видео, и вы обязательно сумеете справиться с этой задачей.

Монтаж своими руками

Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.

Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.

Монтаж летнего разборного водопровода на даче

Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:

• Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
• Различные фитинговые соединения.
• Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
• Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
• Лотки водопроводные пластиковые, решетки накрывающие.

Работы выполняют по такой технологии:

1. Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
2. Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
3. Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
4. Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
5. Подсоединяют трубы к кранам, системе полива и т.д.

Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы. Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей

Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект

Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.

Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.

Монтаж водопровода в дачном доме

Монтаж водопровода в доме выполняется по несколько другой технологии:

Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга

Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.

Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не

будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.
