Трубы напорные ВЧШГ
Преимущества
«Высокопрочный чугун с шаровидным графитом» – такова расшифровка сокращенного названия труб ВЧШГ. Данные трубы характеризуются повышенной пластичностью и прочностью, которые изделие приобретает за счет образования мини-сфер графита в процессе модифицирования чугуна магнием. В результате такой обработки получается металл с улучшенными свойствами, приближающимися к параметрам углеродистой стали.
Шаровидная структура графита минимизирует распространение трещин
Трубы ВЧШГ долговечны и надежны, они легко подстраиваются под любые климатические условия. К их отличительным особенностям относятся:
- высокая эластичность;
- устойчивость к ударным нагрузкам;
- прочность на изгиб;
- коррозионная стойкость;
- стойкость к образованию трещин.
Область применения
Благодаря хорошим эксплуатационным характеристикам трубы чугунные высокопрочные нашли свое применение в самых разных областях:
- канализационные трубопроводы – чугунные трубы подходят для строительства канализации помещений как бытового, так и промышленного назначения, особенно если это здания большой площади;
- водопроводные магистрали – трубы ВЧШГ отлично справляются с подачей водопроводной и технической воды;
- трубопроводы, функционирующие под давлением – высокопрочные трубы способны выдерживать давление 1,8 МПа;
- буровые установки – монтируются с использованием специальных буровых чугунных труб малого диаметра;
- газо- и нефтепроводы.
Трубы ВШЧГ нашли широкое применение в системах напорных трубопроводов

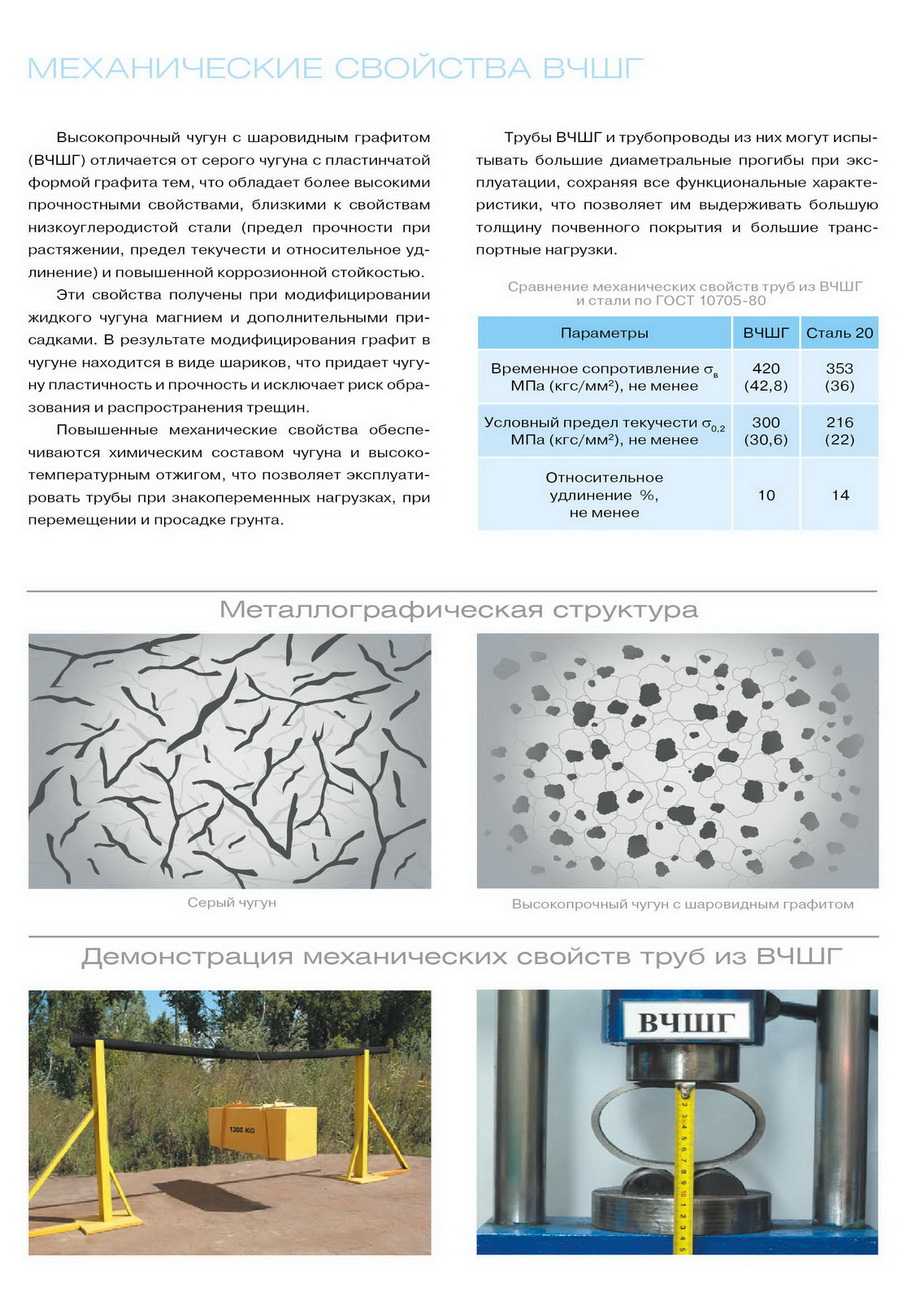

Особенности производства, характеристики и сфера применения
Трубы из обычного серого чугуна начали использовать еще в середине 19 века – они служили для прокладки трубопроводов и устройства канализационных систем. Материал славился долговечностью, которая, однако, сильно снижалась вследствие его хрупкости.
При изготовлении расплава чугуна использовался углерод (графит) пластинчатой формы, который и был причиной повышенной хрупкости готовых изделий.
Добавление в расплав магниевых и цериевых присадок позволило придать графиту сферическую форму, которая и стала источником появления у конечного продукта новых, не присущих обычному чугуну свойств, ранее характерных исключительно для стали – ударопрочности и более высокого предела упругости.
В процессе производства серый чугун нагревают до 1480-1538 градусов. При этом магниевые присадки придают графиту сферическую форму. Затем заготовки остужают.
Но, помимо этого, они приобретают и целый ряд преимуществ:
- высокая прочность на разрыв;
- упругость;
- повышенная ударопрочность;
- относительное удлинение;
- низкая чувствительность к возникновению напряжений.
Микроскопические шарики графита избавили чугун от образования трещин и других дефектов, появляющихся в ходе процесса литья. Новый материал получился достаточно пластичным и ковким. Новые свойства значительно расширили область применения чугунных труб.
Они с успехом используются при монтаже таких систем, как:
- водоснабжение;
- канализация (в том числе напорная);
- теплоснабжение (в качестве наружных сетей с температурой теплоносителя до 115 градусов);
- сети мелиорации земель;
- опреснительные установки;
- трубопроводы систем пожаротушения;
- бурение скважин (обсадные трубы);
- нефтегазовые магистрали с повышенным давлением.
Производство труб ВЧШГ является менее затратным, чем аналогичных стальных, а срок их службы значительно больше. Поэтому использование изделий из высокопрочного чугуна является экономически выгодным во многих случаях.
Что касается размеров данных труб, то они регламентируются ГОСТ 9583-75 «Трубы чугунные напорные, изготовленные методами центробежного и полунепрерывного литья». Согласно документации, вся продукция делится на три вида: А, ЛА, Б. Изделия этих видов различаются толщиной стенки.
Марки чугуна регламентируются ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок».

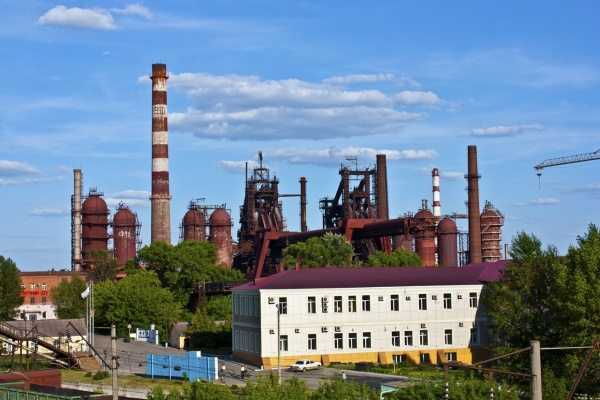

В России трубы ВЧШГ производит ООО «Липецкая трубная . Изготовление продукции регламентируется ТУ 1461-037-50254094-2008 «Трубы чугунные напорные высокопрочные».
Описание

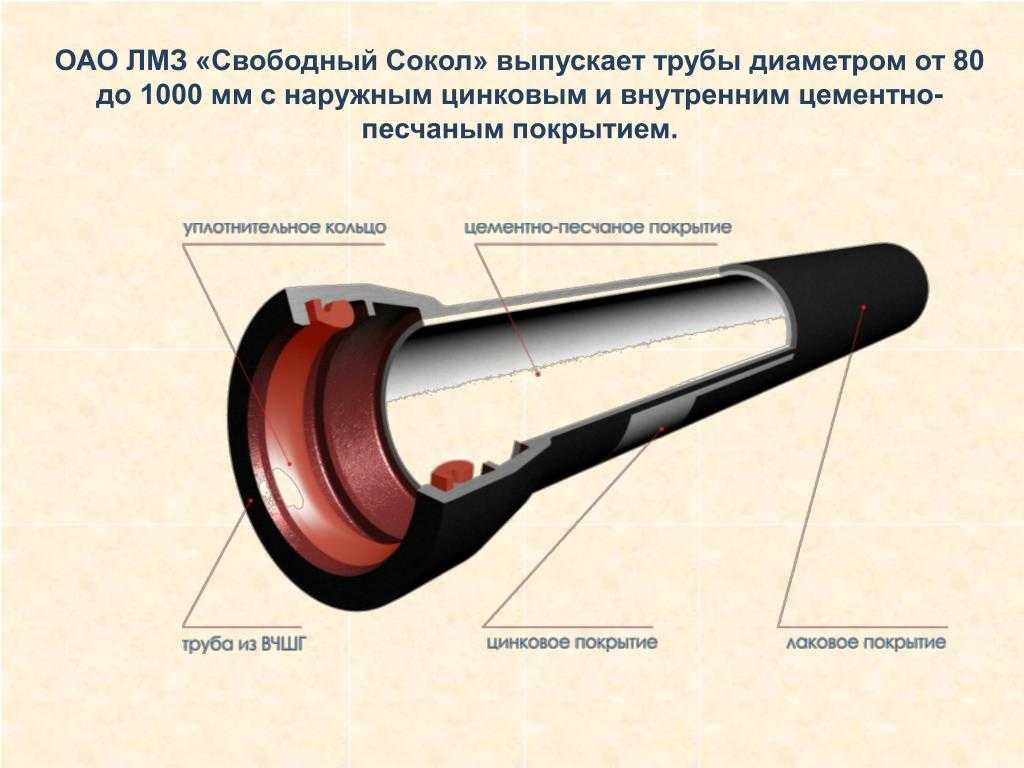

Трубы из ВЧШГ производства ЛТК «Свободный сокол» DN 80-1000 мм выпускаются длиной 6 метров, под уплотнительное резиновое кольцо, с внутренним и внешним покрытием в соответствии с ГОСТ Р, ИСО 2531, EN 545, EN 598.

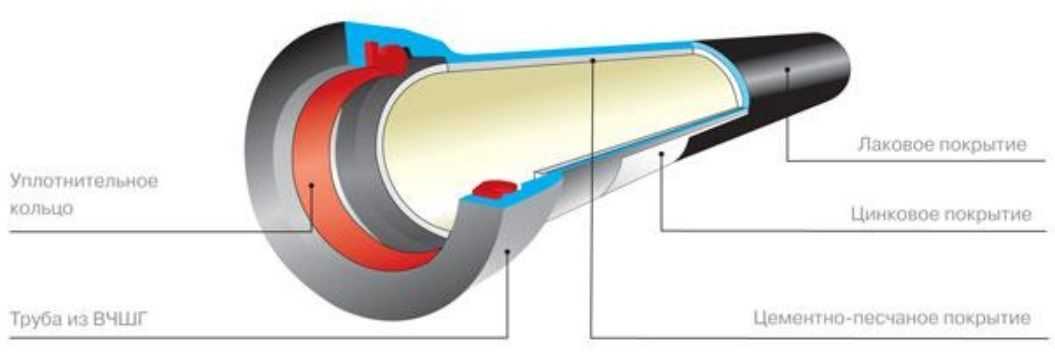

Внешнее покрытие труб из ВЧШГ

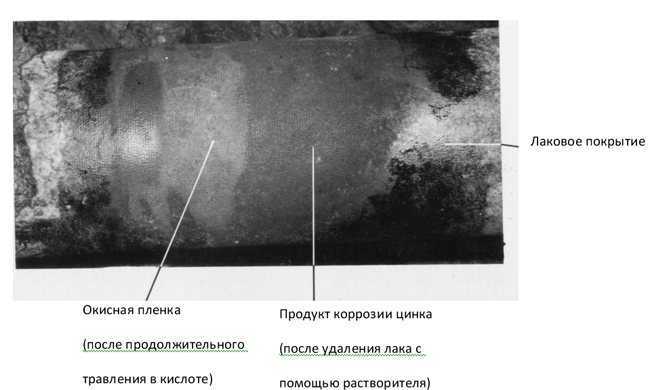

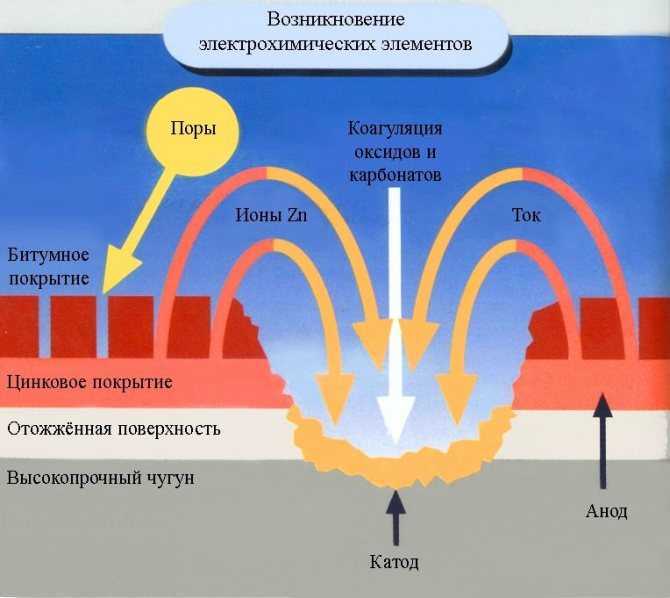

На наружную поверхность труб наносится защитное покрытие металлическим цинком и завершающее покрытие согласно ISO 8179.
Внутреннее покрытие труб из ВЧШГ

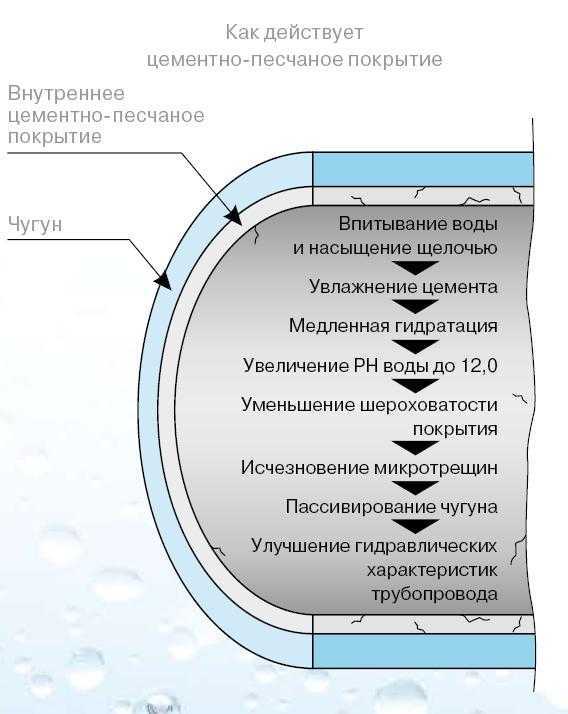

На внутреннюю поверхность труб наносится слой цементно-песчаного покрытия (ЦПП), толщина и свойства которого соответствуют требованиям ISO4179.
Уникальные свойства покрытия цементным раствором состоят в наличии как пассивного, так и активного защитного эффекта.
В случае агрессивного грунта или транспортируемой жидкости могут использоваться другие виды покрытий, по вопросам применения которых рекомендуется связаться с производителем.
Область применения ВЧШГ труб
Трубы ВЧШГ даже под воздействием серьезных нагрузок сохраняют отличные технические характеристики, что позволяет их использовать для строительства трубопроводных систем самых разных функциональных задач и сложности:
- водопровод в зданиях жилого и общественного назначения;
- канализация,
- тепловые сети,
- транспортировка нефти,
- трубопроводы для мелиорации земель,
- обсадные трубы (бурение скважин).
Преимущества труб ВЧШГ
Высокая востребованность ВЧШГ труб объясняется их многими достоинствами:
- возможность применения для питьевого водоснабжения,
- простой монтаж и экономичность технического обслуживания,
- устойчивость к коррозии,
- высокая герметичность всех соединений,
- малое тепловое расширение и устойчивость к изменениям давления/температуры,
- возможность использования для агрессивных продуктов,
- устойчивость к механическим нагрузкам,
- низкая аварийность,
- впечатляющие показатели долговечности (более 100 лет).
Соединение «Tyton»
Раструбное соединение под уплотнительное резиновое кольцо предназначено для трубопроводов DN 80-1000 мм с рабочим давлением от 3,0 до 6,4 МПа (в зависимости от диаметра).
Трубы раструбные под соединение «Тyton» комплектуются уплотнительными кольцами. Состав материала и свойства уплотнительных резиновых колец регламентируются нормативной документацией.
Основные размеры, масса, допустимое рабочее давление, угол отклонения труб ВЧШГ
| Размеры, мм | Допустимое рабочее давление, МПа | Допустимый угол отклонения при укладке, ° | Расчетная масса (кг) трубы с раструбом с цем. покрытием длиной L, мм | |||||||||
| DN | D | DE | S | S1 | I1 | 5800 | 6000 | |||||
| 80 | 140 | 98 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 80 | 6,4 | 5 | 85,0 | 88,0 |
| -2,7 | -1,5 | |||||||||||
| 100 | 163 | 118 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 88 | 6,4 | 5 | 106,0 | 109,0 |
| -2,8 | -1,5 | |||||||||||
| 125 | 190 | 144 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 91 | 6,4 | 5 | 132,0 | 136,0 |
| -2,9 | -1,5 | |||||||||||
| 150 | 217 | 170 | +1,0 | 6,0 | -1,3 | 3 | +2,0 | 94 | 6,4 | 5 | 159,0 | 164,0 |
| -2,9 | -1,5 | |||||||||||
| 200 | 278 | 222 | +1,0 | 6,3 | -1,3 | 3 | +2,0 | 100 | 6,2 | 4 | 215,0 | 222,0 |
| -3,0 | -1,5 | |||||||||||
| 250 | 336 | 274 | +1,0 | 6,8 | -1,5 | 3 | +3,0 | 105 | 5,4 | 4 | 281,0 | 290,0 |
| -3,1 | -1,5 | |||||||||||
| 300 | 393 | 326 | +1,0 | 7,2 | -1,6 | 3 | +3,0 | 110 | 4,9 | 4 | 252,0 | 364,0 |
| -3,3 | -1,5 | |||||||||||
| 350 | 448 | 378 | +1,0 | 7,7 | -1,7 | 5 | +3,5 | 110 | 4,5 | 3 | 461,0 | 476,0 |
| -3,4 | -2,0 | |||||||||||
| 400 | 500 | 429 | +1,0 | 8,1 | -1,7 | 5 | +3,5 | 110 | 4,2 | 3 | 553,0 | 571,0 |
| -3,5 | -2,0 | |||||||||||
| 500 | 604 | 532 | +1,0 | 9,0 | -1,9 | 5 | +3,5 | 120 | 3,8 | 3 | 756,0 | 780,0 |
| -3,8 | -2,0 | |||||||||||
| 600 | 713 | 635 | +1,0 | 9,9 | -1,9 | 5 | +3,5 | 120 | 3,6 | 3 | 983,0 | 1015,0 |
| -4,0 | -2,0 | |||||||||||
| 700 | 824 | 738 | +1,0 | 10,8 | -2,0 | 6 | +4,0 | 150 | 3,4 | 2 | 1273,0 | 1314,0 |
| -4,2 | -2,5 | |||||||||||
| 800 | 943 | 842 | +1,0 | 11,7 | -2,1 | 6 | +4,0 | 160 | 3,2 | 2 | 1556,0 | 1606,0 |
| -4,5 | -2,5 | |||||||||||
| 900 | 1052 | 945 | +1,0 | 12,6 | -2,2 | 6 | +4,0 | 175 | 3,1 | 1,5 | 1870,0 | 1930,0 |
| -4,8 | -2,5 | |||||||||||
| 1000 | 1158 | 1048 | +1,0 | 13,5 | -2,3 | 6 | +4,0 | 185 | 3,0 | 1,5 | 2210,0 | 2281,0 |
Уплотнительное кольцо под соединения чугунных труб «Tyton»
| Размеры, мм | Масса, кг (справочная) | ||||||||||||
| DN | d1 | d2 | d3 | h1 | t1 | t2 | r | ||||||
| 80 | 126 | ±1,0 | 124 | ±1,0 | 16 | +0,5 | 10 | +0,3 | 26 | 5 | +0,4 | 3,5 | 0,13 |
| -0,2 | |||||||||||||
| 100 | 146 | ±1,0 | 144 | ±1,0 | 16 | +0,5 | 10 | +0,3 | 26 | 5 | +0,4 | 3,5 | 0,21 |
| -0,2 | |||||||||||||
| 125 | 173 | ±1,0 | 171 | ±1,0 | 16 | +0,5 | 10 | +0,3 | 26 | 5 | +0,4 | 3,5 | 0,29 |
| -0,2 | |||||||||||||
| 150 | 200 | ±1,5 | 198 | ±1,5 | 16 | +0,5 | 10 | +0,3 | 26 | 5 | +0,4 | 3,5 | 0,36 |
| -0,2 | |||||||||||||
| 200 | 256 | ±1,5 | 254 | ±1,0 | 18 | +0,5 | 11 | +0,3 | 30 | 6 | +0,4 | 4,0 | 0,50 |
| -0,2 | |||||||||||||
| 250 | 310 | ±1,5 | 308 | ±1,0 | 18 | +0,5 | 11 | +0,3 | 32 | 6 | +0,4 | 4,0 | 0,72 |
| -0,2 | |||||||||||||
| 300 | 366 | ±1,5 | 364 | ±1,0 | 20 | +0,5 | 12 | +0,3 | 34 | 7 | +0,4 | 4,5 | 0,94 |
| -0,2 | |||||||||||||
| 350 | 420 | ±2,0 | 418 | ±2,0 | 20 | +0,5 | 12 | +0,3 | 34 | 7 | +0,4 | 4,5 | 1,25 |
| -0,2 | |||||||||||||
| 400 | 475 | ±2,0 | 473 | ±2,0 | 22 | +0,5 | 13 | +0,3 | 38 | 8 | +0,5 | 5,0 | 1,54 |
| -0,3 | |||||||||||||
| 500 | 583 | ±3,0 | 581 | ±3,0 | 24 | +0,5 | 14 | +0,3 | 42 | 9 | +0,5 | 5,5 | 2,45 |
| -0,3 | |||||||||||||
| 600 | 692 | ±3,0 | 690 | ±3,0 | 26 | +0,5 | 15 | +0,3 | 46 | 10 | +0,5 | 6,0 | 3,34 |
| -0,3 | |||||||||||||
| 700 | 809 | +5,0 | 803 | ±3,5 | 33,5 | +0,5 | 20 | +0,3 | 55 | 16 | +0,5 | 7 | 4,55 |
| -2,5 | -0,3 | ||||||||||||
| 800 | 919 | +5,0 | 913 | ±3,5 | 35,5 | +0,5 | 21 | +0,3 | 60 | 16 | +0,5 | 8 | 5,51 |
| -2,5 | -0,3 | ||||||||||||
| 900 | 1026 | +6,0 | 1020 | ±4,0 | 37,5 | +0,5 | 22 | +0,3 | 65 | 18 | +0,5 | 9 | 6,30 |
| -2,0 | -0,3 | ||||||||||||
| 1000 | 1133 | +7 | 1127 | ±4,0 | 39,5 | +0,5 | 23 | +0,3 | 70 | 18 | +0,5 | 9 | 7,04 |
| -2,0 | -0,3 |
Особенности чугунных труб
Водопроводные трубы из чугуна отличаются наличием битумного покрытия с внутренней и наружной стороны. Благодаря данной особенности изделие противостоит негативному влиянию коррозии. На современном рынке представлено большое количество производителей чугунных труб. Отдельного внимания заслуживают поставщики:
- группа компаний Dazzle (Москва);
- ЗАО Агрокомплект (Подольск);
- ООО Аспар (Губкин);
- Думиничский чугунолитейный завод (Думиничи);
- Жилстройресурс (Нижний Новгород);
- Липецкий трубный завод (Липецк).
Некоторые виды труб дополнительно покрывают цементно-песчаным слоем, вследствие чего улучшаются эксплуатационные характеристики изделия. Перед покрытием трубы подвергают гидравлическим испытаниям и закалке. Это позволяет повысить сопротивление материала к различным агрессивным средам.
Виды чугуна
Все напорные трубы из чугуна обладают высокой прочностью и способны эксплуатироваться на протяжении длительного времени. Пластичность материала позволяет выдерживать высокое давление. При изготовлении труб используют различные виды чугуна. Свойства сырья во многом определяет эксплуатационный потенциал готового изделия.
Виды чугуна для производства водопроводных и канализационных труб:
- (Белый чугун) Не подвергается процедуре графитизации (очернения). Несмотря на это, белый чугун отличается устойчивостью к износу и негативному воздействию коррозии. В большинстве случаев его используют в качестве основы для изготовления других видов материала.
- (Серый чугун) Более прочный продукт, который отличается наличием в молекулярной структуре пластинчатого графита. Такой чугун имеет высокую молекулярную массу, хрупкий. Последний момент осложняет проведение монтажных работ.
- (Ковкий чугун) Здесь используется хлопьевидный графит. Материал является разновидностью белого чугуна, который подвергают процедуре термической обработки. Обладает высокой прочностью и пластичностью.
- (Высокопрочный чугун с шаровидным графитом (ВЧШГ)) Особая категория материала, который прослужит долго.
Наличие шаровидного графита в молекулах металла влияет на пластичность и ударостойкость готового изделия. В результате улучшаются литейные характеристики труб.
В процессе монтажа стыки напорных чугунных раструбных труб заделывают асбестоцементом. При этом следят, чтобы стыковые соединения были гибкими.
При условии, если в регионе отмечается высокая сейсмическая активность, места стыковых соединений дополнительно усиливают накладками, муфтами и заделывают стыки резиновыми кольцами.
Преимущества и недостатки чугунных труб
Чугунные трубы могут использоваться в любом типе грунта. Повышенная прочность и эксплуатации при значительных колебаниях температур делают данный продукт востребованным на современном рынке. Преимущества чугунных трубопроводов:
- прочность;
- долговечность;
- устойчивость к коррозии;
- легкий монтаж;
- пластичность материала;
- высокая прочность на изгиб.
При условии соблюдения требований эксплуатации срок использования таких труб может достигать 80-100 лет. По своим свойствам материал максимально приближен к углеродистой стали.
Несмотря на все свои преимущества, чугунные трубы обладают определенными недостатками, которые усложняют проведение монтажных работ. Минусы чугунных изделий:
- большой вес;
- высокая стоимость;
- потребность в использовании специальных инструментов;
- сложность монтажа.
Перед соединением чугунных труб пропитывают стыки расширяющим цементным раствором. Альтернативный вариант — заливка соединительных элементов расплавленной серой. Оба этих способа являются достаточно трудоемкими и затратными.
ПРАВИЛА ПРИЕМКИ
3.1. Трубы предъявляются к приемке партиями. Партия должна состоять из труб одного размера и класса. Количество труб в партии устанавливается предприятием-изготовителем.
3.2. Внешний вид, размеры и способность выдержать испытательное гидравлическое давление проверяется на каждой трубе.
3.3. Для проверки механических свойств отбирают одну трубу от партии.
По требованию потребителя для проверки на твердость может быть подвергнуто до 1 % труб от партии.
3.4. При получении неудовлетворительных результатов испытания хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке, взятой от той же партии.
Результаты повторных испытаний распространяются на всю партию.
Характеристики чугунных труб
Срок службы
Трубы из чугуна отличаются очень длительным сроком эксплуатации. Большинство производителей заявляет о периоде в 80 лет. Однако есть данные, свидетельствующие о том, канализационные трубы из этого материала могут использоваться даже до 100 лет! Конечно, оставлять их в системе на такой срок можно при условии выполнения профилактического ремонта чугунных труб.
Несомненно, срок службы чугунных труб обеспечивает им первое место по долговечности среди труб, изготовленных из других материалов.
Кроме того, канализация, выполненная из чугунных труб, отличается наименьшей аварийностью. Такие высокие эксплуатационные качества, объясняются следующими факторами:
- полной устойчивостью чугуна к коррозии, в связи с чем трубы из этого материала не подвергаются зарастанию стенок изнутри;
- в антикоррозийное покрытие не включаются шлаки;
- в чугунных трубах нет свищей и швов.
Срок эксплуатации чугунных труб повышается при использовании защитного слоя из забеленного чугуна или нефтяного битума.
Размер чугунных труб
Покрытия способны продлить срок службы труб
Диаметры чугунных труб, которые выпускаются на современном производстве, имеют значения, начиная от 50 и заканчивая 1200 мм. Наименьшая толщина стенок таких изделий – 10 мм. Диаметру трубы соответствует ее длина. Длина готовой трубы может составлять 2-7 м.
В зависимости от использованного метода производства трубы из чугуна подразделяются на виды и классы.
По способу соединения выпускают чугунные трубы 2 видов:
- раструбные – один конец которых имеет раструб, а другой выполняется гладким;
- безраструбные – такие трубы являются на концах гладкими.
Размеры чугунных труб различают, используя значение номинального диаметра, равного внутреннему диаметру трубы. Так, чугунная труба DN 100 имеет:
- внутренний диаметр – 100 мм;
- внешний диаметр – 104 мм.
Внутренний (Dy) и наружный (Dнар) диаметры трубы
Производится большое количество чугунных труб, имеющих номинальные диаметры от 50 до 400 мм и отличающихся высокой прочностью. Они имеют гладкие края и, как правило, 3-метровую длину.
Разъемные трубы выпускают различной длины, начиная от 0,15 до 3,00 м. Специалисты советуют использовать трубы, которые соответствуют французскому стандарту NF.
В используемой при этом маркировке первая часть записи указывает на марку, вторая – на соответствие стандарту и уточнение типа чугуна, а последняя – на номинальный диаметр и область использования.
Характерности соединения изделий
Трубомонтаж ВЧШГ выполняется двумя вариантами: электросваркой и соединением в раструб.
Первый вариант выполняется с использованием специализированных электродов.
Алгоритм создания раструбного соединения:
- Почистить поверхность внутри расширения, удалив грязь, жир, частицы песка и т.п. То же сделать с концом второй трубы, проверив наличие фаски и если понадобится нарезав её собственными силами. Промазать торец специализированной пастой.
- Проверив цельность манжеты, сложить её в форме сердца и с меньшим усилием устанавливать в раструб. На открытую область изделия нанести пасту.
- Ровно установить конец второй трубы с нанесённой на расстоянии глубины расширения минус 1 см отметкой в раструбе, закрепить средствами находящимися под рукой и спрессовать соединение.
В случае честного выполнения соединения собранный контур будет служить достаточно долго, не требуя срочного ремонта.
Безнапорные трубы ЧК
Трубы чугунные безнапорные изготавливаются из серых чугунов, графит в данном случае имеет форму пластины. Несмотря на то, что прочность чугунных канализационных труб (ЧК) ниже прочности труб ВЧШГ, они очень популярны для строительства систем канализации, на которые не оказываются экстремальные нагрузки. Например, при сооружении водоотведения от небольших промышленных предприятий, частных домов, дач.
Подвидом безнапорных чугунных изделий является раструбная труба чугунная ТЧК, предназначающаяся для канализации. С одной стороны она имеет раструб – специальное расширение, необходимое для надежного соединения со следующим элементом трубопровода.
К преимуществам таких труб относится то, что они могут комбинироваться при прокладывании канализации с полимерными трубами. В качестве соединительного крепежа в таких ситуациях применяются переходные манжеты из резины и других материалов. Канализационные трубопроводы, собранные из чугунных и пластиковых частей, легко демонтируются, а трубы подлежат повторному использованию.
Трубы ЧК снабжены раструбом для комфортного монтажа
При использовании безнапорных канализационных труб из чугуна ЧК в сооружении канализации на даче можете быть уверены в том, что система прослужит долгое время.
Регламентирование труб ВЧШГ
Разнообразный состав труб ВЧШГ и множество процедур перед внедрением их в эксплуатацию вызывает множество постановлений от разных контролирующих организаций, применимых для разных процессов или технических деталей.
Самый важный документ – постановление ГОСТ 9583-75 о размерах труб ВЧШГ. По нему все изделия из чугунных сплавов в комбинации со стальными делятся на 3 группы: A, Б, ЛА. Здесь начинаются сложности для производителя, так как технические данные для шаровидного графита регулируются постановлениями ТУ-14-161-183-2000 и СП 40-106-202. Данные документы представлены в следующих таблицах.
| Условный проход(мм) | Наружный диаметр(мм) | Толщина стенки(мм) | Масса трубы при её длине(кг) | Масса одной конструкции(кг) | ||
| 2.1 | 3.2 | 4.4 | ||||
| 67 | 84 | 6.7 | 28.7 | 39 | — | 12.2 |
| 92 | 90 | 7.4 | — | 51.3 | 66.5 | 15.3 |
| 106 | 125 | 7.98 | — | 63.22 | 84.1 | 19.7 |
| 129 | 149 | 8.36 | — | 84.3 | 95.3 | 26 |
| Условный проход(мм) | Наружный диаметр(мм) | Толщина стенки(мм) | Масса трубы при её длине(кг) | Масса одной конструкции(кг) | ||
| 2.1 | 3.2 | 4.4 | ||||
| 69 | 88 | 6.99 | 30.3 | 40.6 | — | 12.8 |
| 96 | 108 | 7.87 | — | 54.33 | 68.5 | 16.3 |
| 108 | 132 | 8.23 | — | 65.22 | 87.2 | 19.98 |
| 134 | 164 | 8.86 | — | 87.6 | 102.3 | 28.9 |
| Условный проход(мм) | Наружный диаметр(мм) | Толщина стенки(мм) | Масса трубы при её длине(кг) | Масса одной конструкции(кг) | ||
| 2.1 | 3.2 | 4.4 | ||||
| 71 | 89.8 | 7.23 | 33.3 | 42.6 | — | 13.28 |
| 96 | 108 | 7.87 | — | 57.93 | 72.25 | 17.13 |
| 112 | 137 | 8.76 | — | 67.22 | 87.2 | 21.23 |
| 138 | 170 | 9.21 | — | 91.6 | 106.32 | 30.87 |
| Внутренняя проходимость Dy(мм) | Наружный диаметр Dн(мм) | Внутренний диаметр Dф(мм) | Радиус защитных резиновых колец Doms(мм) | Толщина стенок трубы S(мм) | Длина конструкции l(мм) |
| 102 | 120 | 244 | 216 | 8.44 | 72 |
| 152 | 173 | 310 | 288 | 9.31 | 82 |
| 203 | 226 | 366 | 326 | 10.03 | 88 |
| Диаметр условного прохода(мм) | Наружный диаметр | Толщина стенок | Толщина ЦПП | ||||
| Номинал(мм) | Отклонения(мм) | номинал(мм) | отклонения(мм) | номинал(мм) | Минимальное среднее значение(мм) | Минимальное значение в одной точке(мм) | |
| 102 | 121 | 1.21 | 6.3 | 1.21 | 3.3 | 2.7 | 1.67 |
| 155 | 176 | 1.21 | 6.3 | 1.21 | |||
| 202 | 225 | 1.29 | 6.3 | 1.59 |
| Марка чугуна | Временное сопротивление при растяжении, МПа | Предел текучести,МПа |
| ВЧ 35 | 350 | 220 |
| ВЧ 40 | 400 | 250 |
| ВЧ 45 | 450 | 310 |
Производство в России
В нашей стране, несмотря на популярность труб из высокопрочного чугуна, они производятся лишь одним предприятием – Липецкой трубной компанией “Свободный Сокол”. Доля предприятия в поставке материала для трубопроводов ЖКХ составляет 25% – согласитесь, немало для единственного завода.
Трубный завод в Липецке.
Что еще полезно знать о продукции ЛТК?
Вот информация с официального сайта компании:
- Номинальный диаметр продукции варьируется от 80 до 1000 миллиметров;
- Стандартная длина трубы составляет 6 метров;
- Вся продукция Липецкого завода изготавливается только и исключительно под раструбные соединения с резиновым уплотнителем. При этом производитель использует замки трех типов, различающиеся диапазоном рабочего давления:
| Соединение | Рабочее давление, МПа | Диаметр, мм |
| Tyton | 3,0 – 6,4 | 80-1000 |
| RJ | 2,5 – 8,8 | 80-500 |
| RJS | 1,6-3,2 | 600-1000 |
- Замки позволяют монтировать трубы не только на одной продольной оси, но и с отклонением от прямой в 1,5 – 5 угловых градусов без использования фасонины и без нарушения герметичности;
- Несмотря на коррозионную стойкость, изделия дополнительно снабжаются защитными покрытиями. На них есть смысл остановиться несколько подробнее.
Внешнее покрытие
Оно состоит из двух слоев:
- Металлического цинка;
- Битумного лака.
Покрытие интересно тем, что оно способно к самовосстановлению. Как это происходит? Дело в том, что цинк образует гальваническую пару с железом и сплавами на его основе, в том числе с ВЧШГ.
При повреждении цинкового слоя оголенный чугун выполняет роль катода, а оцинкованная поверхность трубопровода – анода. Миграция ионов цинка постепенно восстанавливает защитный слой.
Самовосстановление защитного покрытия.
Мало того: при укладке в грунт на поверхности трубопровода образуется исключительно прочный и практически нерастворимый слой из оксидов, солей и гидратов цинка.
Внешнее покрытие битумным лаком консервирует процессы ионного обмена с окружающей средой; процесс замедленной, чрезвычайно растянутой во времени коррозии приводит не к разрушению стенок, а к образованию плотного слоя продуктов коррозии, выполняющего защитные функции.
Наружная оболочка способна выполнять свои функции в крайне агрессивной среде.
Внутреннее покрытие
Вся продукция «Свободного Сокола» – это труба ВЧШГ с ЦПП. Что такое ЦПП? Это цементно-песчаное покрытие, опять-таки защищающее стенки от агрессивного воздействия транспортируемой среды.
Производитель подчеркивает, что покрытие обеспечивает пассивную и активную защиту. Под пассивной понимается примитивная механическая защита от абразивного износа и непосредственного контакта с агрессивной средой.
Активная же состоит в постепенном насыщении пор защитного слоя продуктами гидратации цемента, в первую очередь – гидроокиси кальция. Она, в свою очередь, провоцирует превращение железа поверхностного слоя в оксид Fe2O3, который удерживается цементно-песчаным покрытием от разрушения и предотвращает дальнейшую коррозию стенок.
ЦПП обладает рядом дополнительных полезных свойств:
- несмотря на относительную шероховатость, снижает гидравлическое сопротивление труб, предотвращая образование отложений;
- является самовосстанавливающимся в условиях транспортировки водной среды. При возникновении трещин и увлажнении покрытия все та же гидратация цемента с образованием гидроокиси и карбоната кальция способствует их постепенному заполнению.
Все достоинства ЦПП в одной схеме с сайта производителя.
