Установка печи в бане на деревянный пол пошагово с соблюдением противопожарной безопасности

Установка железной печи в деревянной бане: когда нужен фундамент и как его сделать?

Если в вашей бане бетонный пол, беспокоиться не о чем. Можно ставить печку без основания. Даже просто на бетон. Но удобнее убирать будет, если уложить керамическую плитку, тот же кирпич или керамогранит.

Если пол деревянный обязательно негорючее основание. Если масса печи со всеми «добавками» не превышает 700 кг, делать отдельный фундамент необязательно. Обычно металлическая печь даже самая тяжеловесная (кроме чугунных, конечно) весит меньше. Но если вы собираетесь обложить ее кирпичным экраном и/или установить кирпичный дымоход, то фундамент, скорее всего, нужен.

При установке печи на деревянный пол обязательно негорючее основание

Масса печи со всеми «добавками» считается суммированием всех возможных дополнений. Берете вес печи + массу камней и воды в баке по максимуму + вес дымохода и экрана (считаете количество кирпичей в ряду, количество рядов и умножаете на вес одного кирпича, добавляете массу раствора). Если все вместе меньше 700 кг, можно обойтись хорошими лагами и толстой доской на полу. Если же масса получилась больше, нужно делать фундамент.

Размеры фундамента должны быть на 15-20 см больше габаритов печи или экрана. Глубина фундамента такая же, как и у фундамента здания. Если печь расположена вблизи одной из несущих стен, делать основание для печи нужно несвязным: не должно быть точек соприкосновения с фундаментом здания. Это делается для того чтобы была возможность независимой осадки печи и здания. Высота фундамента для печи делается на 20 см ниже уровня чистового пола (потом сверху укладывают два ряда кирпичей и уровень получается вровень с доской).

Фундамент под печь

Технология изготовления фундамента стандартна: роется котлован, устанавливается опалубка. В нее для повышения прочности укладывается армирующая сетка, после чего заливается бетонный раствор. Используется смесь: 1 часть цемента на 3 части песка. После того как бетон выстоится, на него укладывают двойной слой гидроизоляции (толь или рубероид, другие материалы с аналогичными характеристиками). Сверху в два ряда на раствор укладывают кирпичи. Теперь фундамент для печи (и экрана) готов.

Установка печи в бане, пошаговая инструкция

Есть возможность разобраться, с помощью пошаговой инструкции. Есть возможность сразу продумать этот нюанс при строительстве или же позже решать, как расположить печь в бане. В результате есть простые правила, как установить печь шаг за шагом:

• Подготовка основания;
• Монтаж;
• Изоляция от стен и окружающих предметов;
• Установка дымохода.

Есть возможность детально проанализировать каждый этап, чтобы разобраться, как установить.

Выбираем место для установки

Печка обязательно должна быть удобной и безопасной эксплуатации. Это означает, что при выборе места стоит продумать, как будет осуществляться нагрев, как именно и где происходит закладка топлива, а также как защищены окружающие предметы от возгорания. Именно эти простые задачи решают процессом монтажа.

Выбор места обязательно должен быть с ориентацией на расположение топки. Лучше всего вывести ее к зоне отдыха. Кроме того, для банных печей часто заранее подготавливают фундамент.

Обустройство фундамента

Печь в баню может быть создана на фундаменте, который един с основанием сооружения, на отдельном основании, а также на дополнительной подушке из кирпичей, которая монтируется непосредственно перед установкой.

Монтаж металлической печи

При обустройстве чугунной обязательно подумать о ее большом весе. Дополнительно стоит учитывать, что весь корпус раскаляется. Изоляция должна быть из предбанника и других помещений.

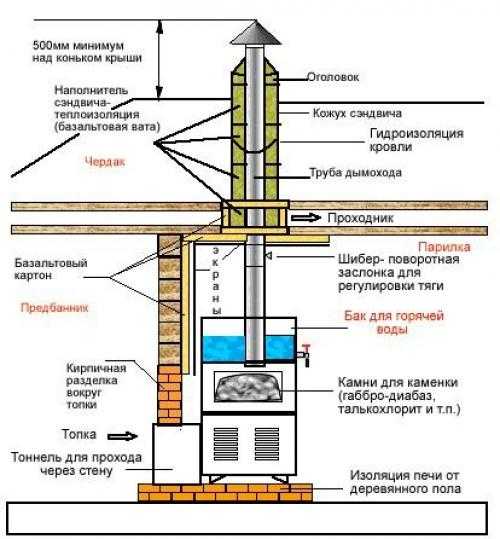

Обустраиваем дымоход

В деревянной бане обязательно котлы должны иметь дымоход за исключением электрического котла. Будь это каркасный вариант или же брус, есть фундамент или подиум для печи, дымоход обязательно должен быть прямым, с теплоизоляцией и из несгораемых материалов. Это гарантия безопасности и дымохода, и всего сооружения.

Монтаж навесного бака

Обустройство обогрева для бани обязательно включает навесной бак. Это емкость, где будет нагреваться вода для мытья. Он может находиться в парилке, на самой дровяной печи или же стоит рядом.

Установить железную печь обязательно нужно именно с этим баком, иначе заранее следует продумывать процесс нагрева воды.

Введение в эксплуатацию

Конструкцию необходимо перед запуском проверить

Тщательно контролируется все устройство печи, которое важно правильно сделать. Правильная установка подразумевает проверку и текст перед запуском

В парной обязательно нужно сделать котел, который выдерживает внушительные температуры, легко регулируется, удобна и обеспечивает защиту от возгорания, это основные банные правила.

Баню своими руками построить может каждый

Если уделит особенное внимание именно котлу для ее нагрева

Декорирование

Собранный портал станет настоящим украшением комнаты отдыха. Его можно покрасить, покрыть тонировкой, лаком или штукатуркой (в том числе фактурной).

Печь многие считают главным элементом в бане. Ведь без нее невозможны оздоровительные процедуры. Но она небезопасна и может стать причиной пожара. Чтобы этого не произошло, следует позаботиться об установке защитных экранов вокруг нее. А для печи с выносным топочным каналом необходимо качественно соорудить портал. От правильной изоляции металлического отопительного прибора и подверженных огню поверхностей зависит функционирование парилки и безопасность вашего пребывания в ней.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

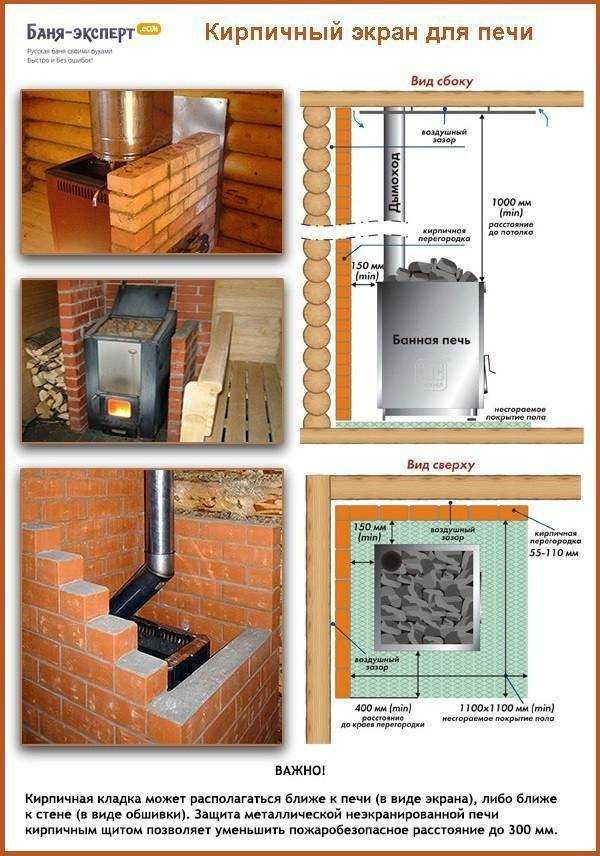

Облицовка топки кирпичом в бане – хорошая защита от огня

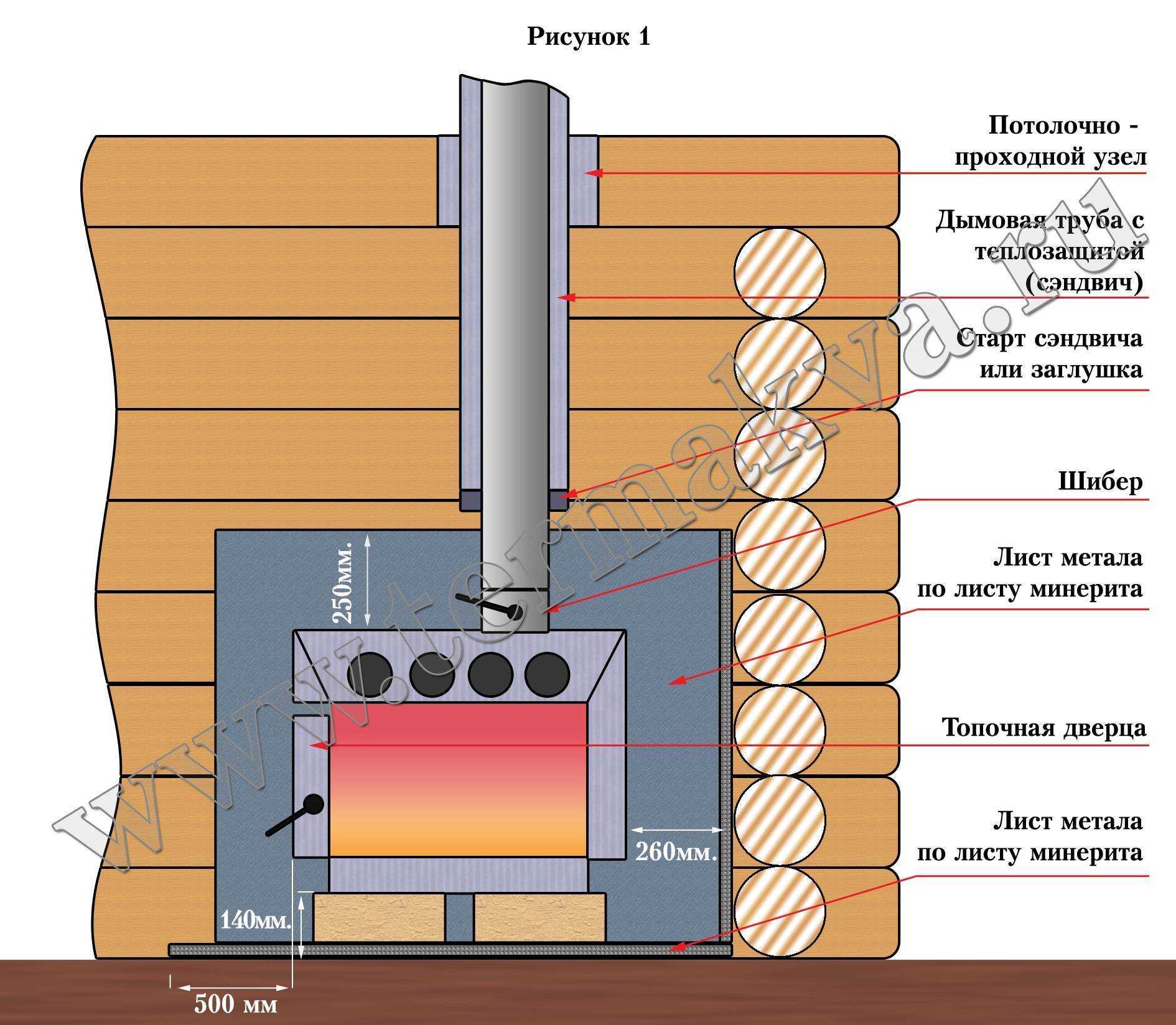

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

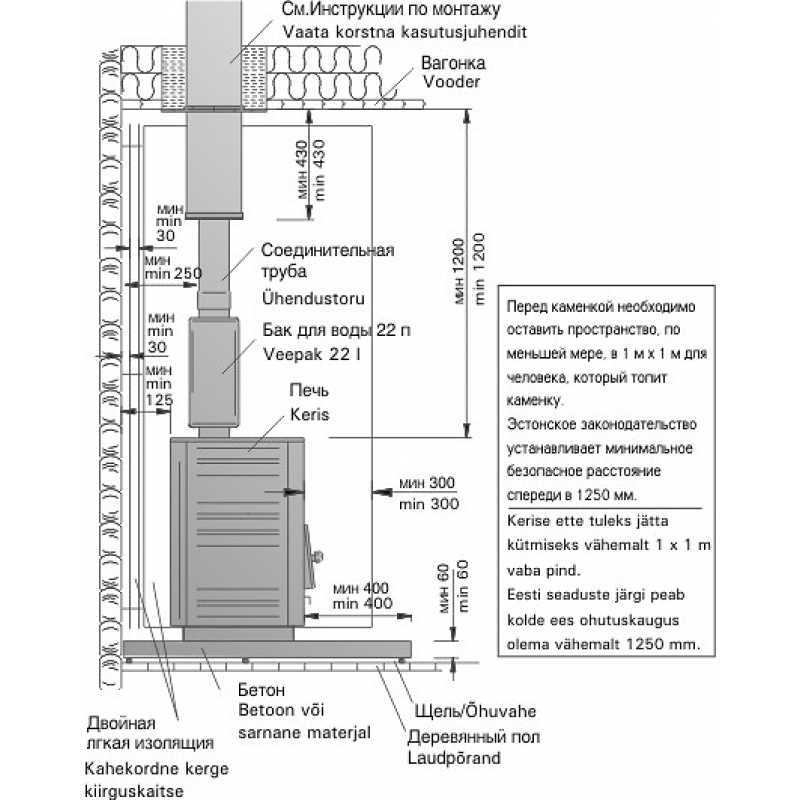

Схема установки печи – рекомендуемые расстояния

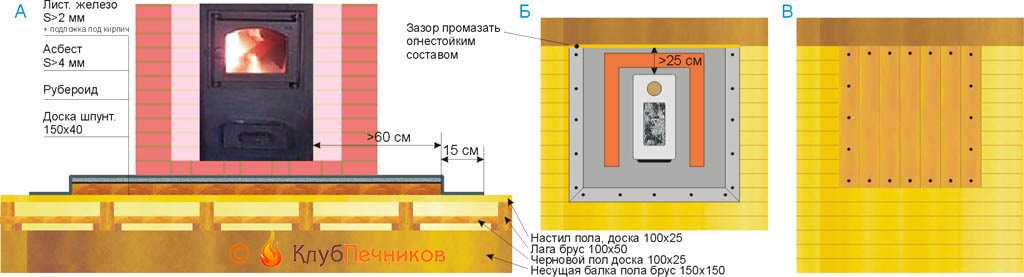

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок

Спустя 24–48 часов после обустройства основания можно ставить печь

Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок. Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Вертикальная печь из трубы

Монтаж на деревянный пол

Выбор материалов и инструментов

Инструменты для создания портала подбираются под каждый материал индивидуально. Это обычные плотницкие приспособления для разрезания и обработки дерева, камня и гипсокартона: болгарка, шуруповерт, мастерки, молоток и другие.

Можно использовать красный кирпич при строительстве портала для банной печи . Он более теплоустойчивый, чем другие виды. Возможно также использование силикатного и керамического кирпичей.

Такой предмет выполняет еще и защитную функцию. Ведь нагретая металлическая печь может обжечь даже на расстоянии. А если пространство в бане небольшое, это становит угрозу для людей. Для личной безопасности такая рамка будет необходима.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку

Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок. Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Расчеты

СНиП II-25-80. Деревянные конструкции

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Брус 10×15 см, массив

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента

Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1. Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

Таблица определения минимального допустимого сечения при шаге в 1 м

На заметку! Для расчета нагрузки на перекрытие можно использовать онлайн-сервисы. Каждый из них требует внесения точной информации о типе балок и лаг, сечении, размерах.

Калькулятор расчета (формат Excel).

О нагрузках и жесткости

Согласно своду строительных норм под номером 2.01.07-85, любые нагрузки подразделяются на:

• постоянные (они же длительные) – от межкомнатных перегородок и внешних стен, крыши, давления грунта и т.п.;
• переменные, т.е. возникающие от установленной в бане мебели, оборудования (в т.ч. печного) и посетителей, а также снеговые, ветровые нагрузки и некоторые другие.

Жесткость характеризуется отношением величины прогиба к длине бруса (балки). Этот показатель для межэтажных балок 1/350.

Значения разрушающей максимальной нагрузки на балки представлены в таблице.

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

– Расчеты перекрытий

Точные расчеты максимальной нагрузки на деревянный пол достаточно сложные, их выполняют специалисты при проектировании крупных объектов. Для пола бани, на который будет установлена печь, можно использовать приблизительные значения максимальной нагрузки.

Таким образом, если отопительный прибор вкупе с плитой-основанием и прочими конструктивными элементами будет весить не более 400 кг, то его можно устанавливать на полы с опорными лагами следующих размеров:

• если шаг между лагами 60 см, то габариты при длине пролета 2 метра составляют 75×100 мм, 3 м — 75×200 мм, 4 м — 100×200 мм, 5 м — 150×200 мм; 6 м – 150×225 мм;
• если шаг между лагами 1 м, то габариты при длине пролета 2 м — 75×150 мм, 3 м — 100×175 мм, 4 м — 175×200 мм, 5 м – 150×225 мм, 6 м – 175×250 мм.

Если ваша печь весит больше, то стоит уменьшить шаг между лагами либо увеличить их сечение. Для печей весом более 700 кг требуется отдельное, не связанное с основным фундаментом основание. Устанавливать на деревянный пол такие конструкции недопустимо. Однако таким весом обладают только кирпичные банные печи с кирпичными же дымоходами.

Поверх лаг рекомендуется крепить доски пола толщиной 50 мм. Причем показатели влажности не должны превышать нормы.

На заметку! Баня – помещение повышенной пожарной опасности. Используйте огнебиозащитную пропитку для всех деревянных элементов бани до начала монтажа печи на пол.

Установка железной печи

Если с кирпичной кладкой все проще, поскольку ее технология довольно проста, то металлическую печь необходимо устанавливать грамотно. Находясь в парилке достаточно сложно подкидывать дрова в печь, а потому необходимо ее разместить в соседнем помещении. На сегодняшний день на рынке имеются печи с отдельно размещаемой топкой.

При правильном проведении работ можно получить не только эффективный обогрев, но и оригинальное украшение для бани, которое будет гармонично смотреться на фото и при визуальном осмотре в сочетании с интерьером помещения.

https://youtube.com/watch?v=lAN_VXxiaEo

Итог

Таким образом, из всего вышесказанного, можно сделать вывод, что в процессе установки банной печи необходимо позаботиться о повышении ее эффективности, безопасности и функциональности. Все это могут помощь осуществить профессионалы, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов и устройств с учетом пожеланий заказчика до монтажа печи и введения ее в эксплуатацию.

Защита для стен

Эта процедура неактуальна для конструкций из негорючего материала или если между стенами и печью соблюдена дистанция 50 см.

В других случаях потребуется установка дополнительной защиты стен, для чего можно использовать кирпичные или стальные экраны, штукатурку по металлической сетке, облицовку керамической плиткой.

Особого внимания заслуживает стенка, через которую будет проходить канал выносной топки.

Лучше всего для разделения парной и предбанника использовать каркасную перегородку. Для ее сооружения используется пропитанный антисептиком брус.

В результате должна получиться конструкция в виде литеры Н: ее низ будет оформлен кирпичной кладкой вокруг выведенного топливного канала, а верх заполнен термоизоляцией из базальтовых плит толщиной 10 см. Кирпичную кладку и топливный канал должен разделять зазор в 3 см.

Если печка с выносной топкой монтируется в срубе, под канал нужно выпилить проем в стене.

После этого торцы проема зашивают минеритом и закрывают фольгой. Таким же способом заполняется все свободное пространство ниши (это можно сделать всплошную, а потом выпилить отверстие под размеры канала). Процедура обшивки напоминает сооружение гипсокартонного простенка – дистанция между двумя листами минерита рекомендуется в пределах 30 мм.

Особенности установки печи в зависимости от материала

У бани можно найти не только железные печи, но и поставить другие варианты отопления. Есть свои банные особенности. Стоит анализировать все детали и только потом ставить на деревянный пол каркасной или здания из бруса чугунную или же стальную.

Чугунная

Обязательно нужно поставить хорошее основание. Этот материал очень тяжелый, поэтому рассчитывать следует на большой вес.

Стальная железная

Здесь правильный подход с надежной изоляцией. Парилка хорошо и быстро разогревается, а стены раскаляются до высоких температур, стоит учитывать это и быть осторожным.

Кирпичная

Это один из самых безопасных вариантов. Но для парной это требует долгого монтажа. Кроме того, такая установленная конструкция значительно дороже варианта, установленного из металла.

Установка электрической печи

Устройство печи в бане может быть создано на основании электрического котла. Это наиболее безопасный вариант. Риск возгорания минимален. Нередко именно этот вариант оптимален, несмотря на повышенные затраты на топливо. Однако, нельзя забывать о том, что все же корпус сильно нагревается. А значит основные правила, как ставить печку в бане должны соблюдаться, но расстояние может быть значительно меньше от окружающих объектов.

В данном случае как установить банную печь на деревянный пол, как расположить печь в бане или же  установка печи в парной подчиняется неизменным правилам. Однако эксплуатация такой конструкции отличается безопасностью, автоматизацией, удобством и чистотой.

Выбор банной печи

По сути, на сегодняшний день может быть произведена установка печи для бани на дровах, угле и прочих видах топлива, но сама конструкция при этом будет сделана из кирпича или металла. Печь подбирается исходя из характеристик, которые имеет та или иная конструкция.

Рассмотрим отличительные особенности обеих разновидностей:

Железная печь. Положительным качеством такой конструкции является ее малые габариты. Считается, что такой агрегат является оптимальным, если баня сама по себе имеет небольшую площадь. Монтаж металлической печи прост, а облегчается он в первую очередь за счет того, что не требуется создание отдельного фундамента. В свою очередь маленькая печь при эксплуатации греется значительно быстрее и требует для этого немного топлива.

Параллельно с быстрым разогревом маленькой металлической печи у этого качества имеется и антипод: быстрое остывание металла, что не позволяет проводить процедуры долго. Лучше всего металлическую печь модифицировать – обложить кирпичом. Но и на этом отрицательные моменты не заканчиваются, поскольку металлическим печам характерно неравномерное прогревание помещений.

Печь из кирпича. Стоит сказать, что в сравнении с таким процессом, как установка металлической печи в бане, кирпичная кладка является более сложной процедурой. Для начала под кирпичную печь придется создать прочный фундамент, усиливающий основную опорную конструкцию. Необходим он для того, чтобы конструкция печи в полторы тонны не продавливала фундамент строения. Конструкция такой печи греется около 3-4 часов, и речь идет только о нагреве камней, а в парилку тепло начнет поступать только после закрытия задвижки.
