Канализация в частном доме 🚽 - схема, глубина укладки канализационных труб своими руками

Прокладка водопроводного трубопровода

Актуальные способы

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.

Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:

Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Применение легкой современной техники может значительно ускорить и облегчить задачу.

Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:

лопаты,
лома,
перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Разработка открытых канав лучше всего подходит для загородной местности.

Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.

Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.

Достаточно вырыть два колодца в начале и в конце прямого участка.

Правила разработки траншеи

Обычно трубу ведут от колодца или скважины.

Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.

Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:

Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;
Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;
Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;
Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.

Ширина должна быть удобной для работы при минимальных затратах труда.

Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.

При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.

Лучше утеплить трубу пенопластом.

Правила, формулы и данные

Прокладка коммуникаций предварительно рассчитывается на этапе проектирования дома – в фундаменте нужно предусмотреть технологические отверстия (вводы) для труб.

В первую очередь проводится исследование участка – для выявления имеющихся инженерных сетей, уточнения места их прохождения и глубины залегания. Если другие сети есть, в соответствии с СНиП 3.05.04-85 трубопровод прокладывается на таком расстоянии от:

Канализации – на 50 см.
Силового кабеля – 50 см.
Газопровода – 100 см.
Тепловых сетей – 150 см.
Другого водопровода – 150 см.

Под любой дорогой или мощенным участком труба должна проходить перпендикулярно. Это нужно для уменьшения нагрузок, которым будет подвергаться труба. На основе полученных данных разрабатывается план прокладки трассы.

Второй этап – определение формы траншеи. Она может быть прямоугольной, трапециевидной и смешанной.

Прямоугольную выемку копают в грунтах с высокой несущей способностью и низким уровнем подпочвенных вод. Такие траншеи более просты в обустройстве, земляные работы обходятся дешевле. Дополнительное укрепление стенок требуется только при большой глубине залегания трубы.

Трапециевидные траншеи обустраивают на участках с высоким уровнем грунтовых вод, на торфяных, болотистых или других почвах с низкой несущей способностью. За счет формы такие они не нуждаются в укреплении стенок, но земляные работы сложнее.

Глубина

Этот параметр зависит от типа грунта, диаметра и вида труб, глубины промерзания почвы. На какую глубину копать траншею под воду? В соответствии со СНиП, минимальной глубиной для разных типов грунта является:

скалистый грунт – 0,5 м;
рыхлая, мягкая песчаная почва – 1,6 м;
глинистый грунт – 1,3 м;
почвы со средней рыхлостью – 1,7 м.

Но при расчетах учитывается глубина промерзания почвы – трубы нужно прокладывать ниже этой отметки. Если это технически сложно, трубопровод дополнительно утепляется.

Глубина промерзания грунта указывается в специальных таблицах. Вот данные по некоторым регионам РФ (в метрах):

Москва – от 1,35 до 2.
Республика Адыгея – от 0,29 до 0,43.
Алтайский край – 1,30 – 3,52.
Архангельская область – 1,57 – 2,89.
Астрахань – 0,78 – 1,50.
Краснодар – 0,00 – 0,74.
Ленинградская область – 0,99 – 1,96.
Новосибирск – 1,84 – 2,98.
Екатеринбург – 1,58 – 2,32.
Республика Крым – 0,01 – 0,49.

Также вычисляют высоту траншеи – расстояние от ее дна до черной отметки. Глубина не равна высоте, так как в последний показатель входит глубина залегания трубы, толщина подсыпки под нее, толщина теплоизоляции, толщина общего слоя засыпки.

Длина

Длина траншеи складывается из длины отрезков трубопровода от точки врезки в магистраль или скважину до точки подключения к внутреннему трубопроводу.

В редких случаях траншея пролегает по прямой линии, чаще она имеет более или менее сложную форму, поэтому нужно рассчитать общую длину выемки. Делают это с помощью масштабного плана участка.

Ширина

В соответствии с СНиП ширина для труб диаметром 50-100 мм должна быть в пределах 0,5 – 0,8 м.

Этот показатель соблюдается при ручной копке. Если используется экскаватор, расчеты не нужны – исходят из ширины ковша техники. Но минимальная ширина траншеи, независимо от каких-либо факторов – 0,7 м.

Если копают прямоугольную траншею, ее ширина вверху и внизу одинакова. При трапециевидной форме верхняя ширина больше нижней в 1,5 – 2 раза. При этом нижняя ширина – основная, и для труб диаметром 50-100 мм составляет 0,5 – 0,8 м.

Периметр и площадь

После определения основных параметров котлована рассчитывают его объем – это нужно для определения общего объема земляных работ.

В этой формуле используют такие значения:

V – искомый объем;
a – ширина котлована;
h – его глубина;
L – длина.

Если траншея имеет трапециевидную форму, то есть, ее стены скошены, используется формула V = (a + b) /2 * h * L. Здесь a – это ширина котлована по дну, b – ширина по верху.

Для простых расчетов с учетом всех параметров можно воспользоваться калькулятором.

Ошибки, связанные с подключением сифонов

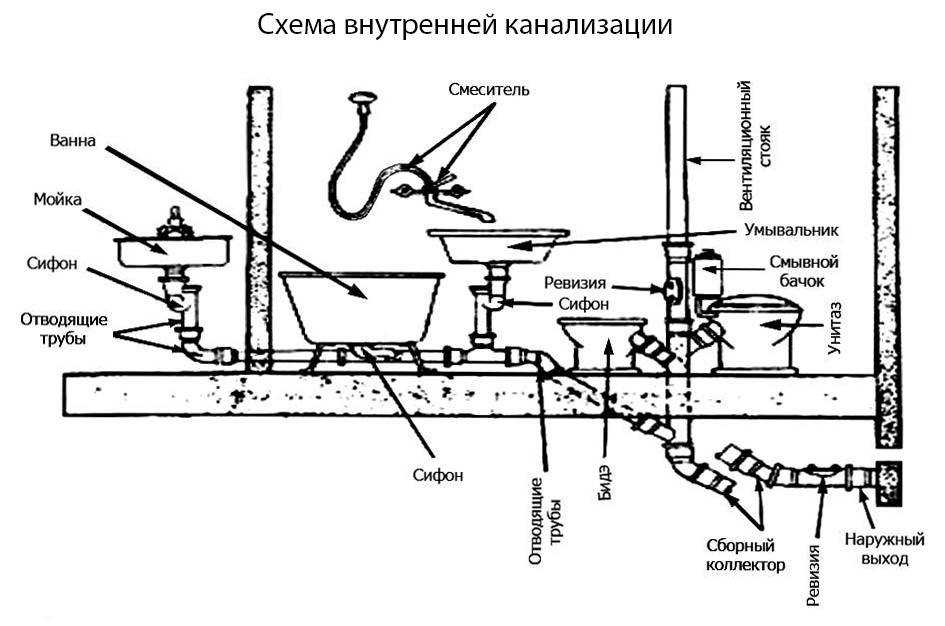

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Какие трубы используют?

Чтобы проложить канализацию на участке используют трубы из разных материалов.

Вид трубы	Особенности использования
Чугунные	Прочные и долговечные трубы, доступны и легко монтируются. Могут возникать сложности при соединении стыков. Чугун подвергается коррозии со временем и имеет большой вес. Внутренняя поверхность чугуна не будет гладкой, что затруднит транспортировку отходов к сливной яме
Асбестоцементные	Обладают гладкой поверхностью, поэтому засоры не образуются. Легко монтируются с помощью муфт, имеют меньший вес, но хрупкие и при транспортировке могут ломаться
Полимерные	Обладают высокой прочностью, небольшим весом. Укладывать такие канализационные трубы под силу одному человеку. Легко соединяются, отлично герметизируются. Выпускаются из ПВХ, ПНД и полипропилена
Гофрированные	Хорошо выдерживают динамические нагрузки, устойчивы к замерзанию, но могут деформироваться при слишком низких температурах.

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.

Прокладка полипропиленовых труб

Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.

Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.

Прокладка водопроводных труб из стали

В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.

Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.

Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.

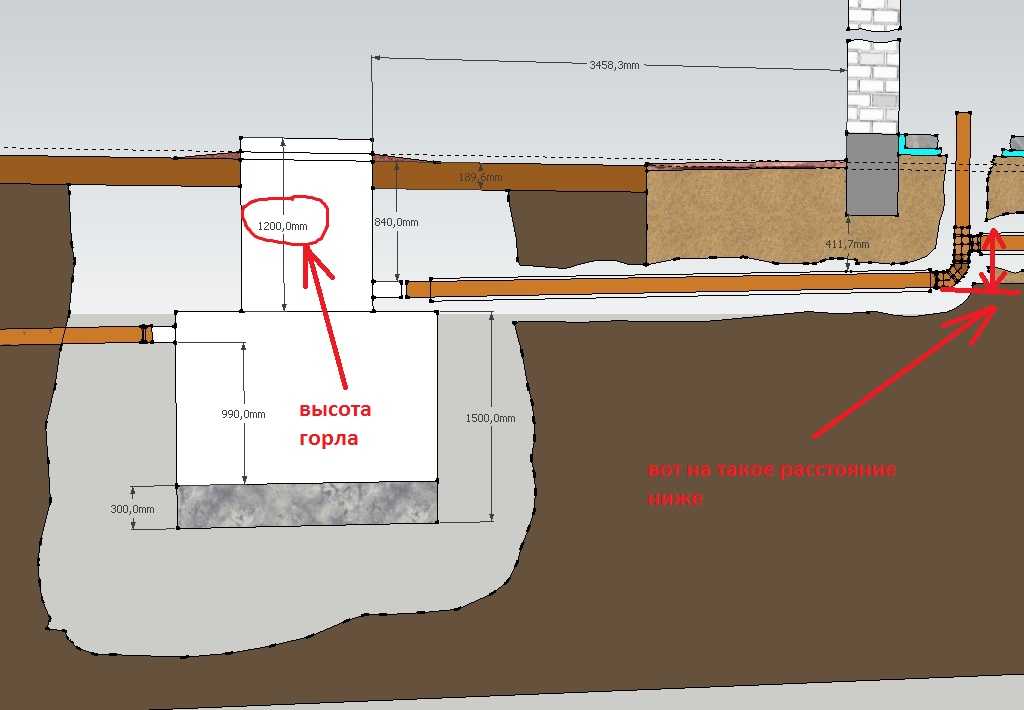

Правила расчета глубины заложения септика

Расчет этой характеристики проводится с привязкой к глубине вхождения трубы подачи воды. Параметр предельной глубины закладки септика зависит от региональной характеристики дистанции промерзания почвы, дно резервуара обязательно должно располагаться ниже этого уровня.

К примеру, для Москвы и Московской области СНиП определяет дистанцию промерзания в пределах 1.6 метра, в умеренном климатическом поясе эта величина равна 1.4 метра. Этот параметр не свидетельствует об обязательном монтаже резервуара на глубину в 2 метра — решить проблему можно посредством изоляции конструкции коробом с утеплителем. Такая конструкция в большинстве случаев монтируется на глубине выше рекомендованной. Таблица отображает усредненные значения дистанции промерзания грунта в зависимости от региона:

Населенный пункт	Дистанция промерзания, см
Крупнодисперсные грунты	Грунты среднего уровня дисперсии	Мелкодисперсные и песчаные грунты	Суглинок, грунт с повышенным содержанием глин
Санкт-Петербург	204	180	168	138
Нижний Новгород	220	194	181	149
Москва	200	176	164	135
Владимир	212	187	175	144
Новгород	182	160	149	122

Расположение грунтовых вод на высоком уровне может стать проблемой при установке резервуара, оптимальное значение данного параметра должно превышать 150 см. Также при монтаже нужно учитывать размер пространства для засыпки щебенки и песка, число проживающих в частном доме — характеристика определяет глубину расположения и габариты конструкции. Выступающая часть септика после засыпки землей должна возвышаться над поверхностью земли на уровне 10 см, в противном случае потребуется провести работу по укреплению.

Основные правила определения глубины

При выборе глубины ориентируются на целый ряд факторов:

глубина промерзания грунта – самый важный критерий;
температура перекачиваемой канализацией воды;
диаметр труб;
материал, из которого выполнены трубы;
наличие или отсутствие дополнительного утепления;
график, согласно которому эксплуатируется канализация;
режим осадков в холодное время года.

Глубина промерзания грунта это основополагающий фактор. Например, в тёплых регионах, где температура никогда не опускается ниже нуля, глубина прокладки труб может быть любой – в зависимости от прочих условий..

Теперь познакомимся поближе с каждым из факторов.

Глубина промерзания грунта

Глубина канализации в первую очередь зависит именно от этого фактора. Для её вычисления используют такие показатели, как высота снежного покрова, состав почвы или высота стояния подземных вод. Выполнять расчёты самостоятельно нет никакой необходимости – в каждом регионе России и СНГ давно опубликованы готовые нормативы.

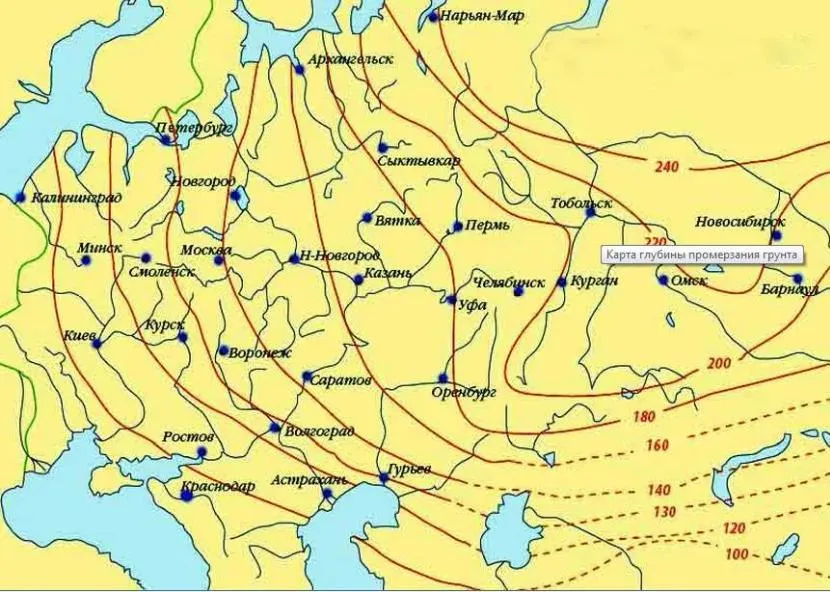

Карта промерзания грунта в РФ и СНГ Источник wp.com

Так, в Москве глубина промерзания грунта составляет 1,4 м, в Санкт-Петербурге меньше – 1,2 м. При продвижении на восток и север эта глубина увеличивается – к примеру, в Нарьян-Маре она составит аж 2,4 м.

Если материал, из которого изготовлены трубы, или какой-либо иной фактор не вызывает проблем с укладкой на бо́льшую глубину, то к глубине промерзания надо добавить ещё 0,5 м.

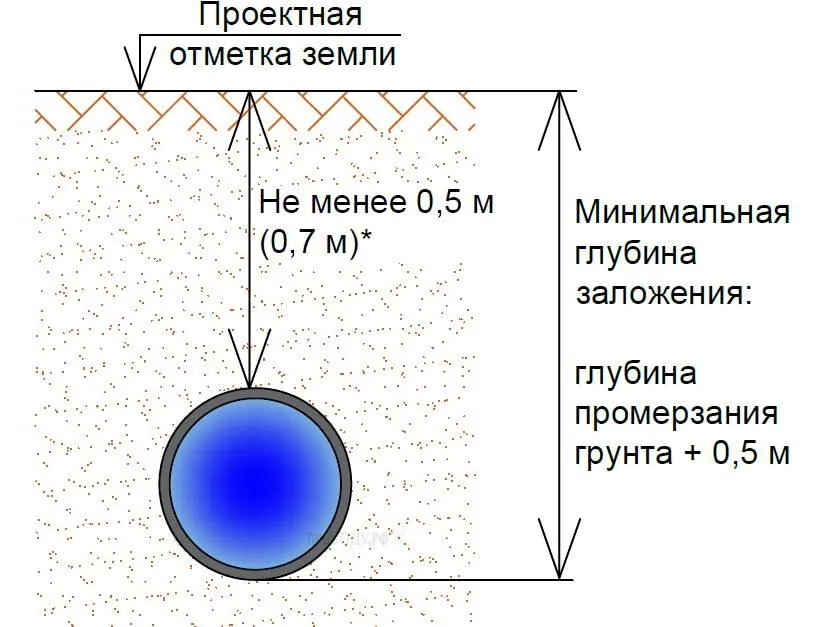

К минимальной глубине заложения трубы желательно добавить 0,5 м Источник проводу.рф

Если же по каким-либо причинам глубоко трубы спрятать не получается, то их придётся утеплять изоляцией или дополнительно обматывать термокабелями для обогрева в холодное время.

Материал труб

Современная канализация обычно изготавливается не из чугуна или стали, а из синтетических материалов. Хотя достоинства последних очевидны, приходится учитывать их главный недостаток – невысокий уровень механической прочности.

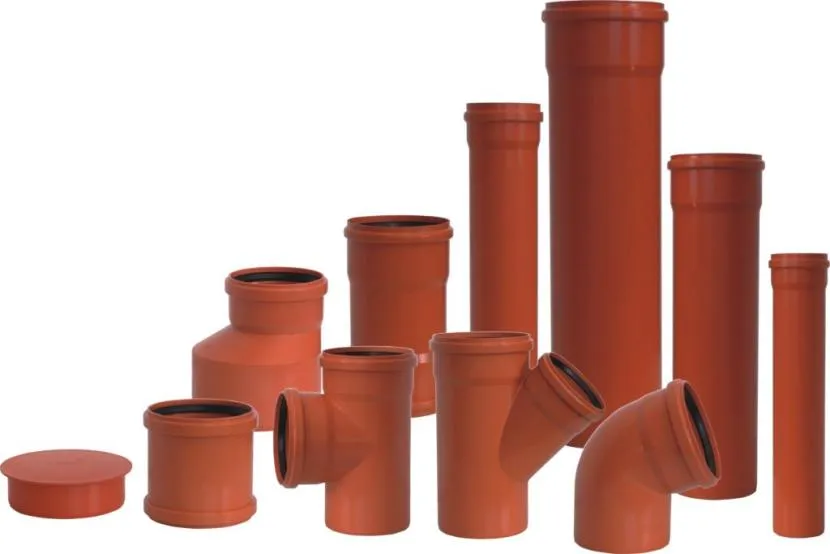

Синтетические канализационные трубы Источник bauland.pl

В маркировке труб указывают максимальное давление, на которое они рассчитаны. Сама маркировка делится на множество разделов, но в основном надпись вида «PN число» будет указывать на предельное давление в барах, которое может выдержать труба. Впрочем, для канализации этот параметр вторичен, так как обычно в таких трубах нет давления.

Более насущная проблема, связанная с прочностью канализации – при слишком большой глубине укладки канализационных труб в землю они быстро деформируются. Этот момент также надо учитывать, например, если канализация проводится под автомагистралью. Решается такая проблема двумя способами:

увеличение глубины залегания труб вместо её уменьшения – грунт распределит давление;
покрытие труб защитным футляром – обычно, бетонным.

Впрочем, при укладке канализации для частного дома с автомагистралями сталкиваться обычно не приходится, а надо просто учесть давление самого грунта. Исключение – если канализационная труба прокладывается под дорогой во дворе, на которой может иногда стоять, например, грузовой автомобиль.

Диаметр труб

На минимальную глубину закладывания трубы для автономной канализации влияет и её диаметр. Труба, сечение которой составляет от 50 см и более, должна залегать на глубине не менее 50 см. Максимальная глубина залегания от диаметра сточных труб не зависит.

Даже если дом подключён к центральной канализации, то правила обустройства будут такие же Источник yandex.net

Минимальная глубина может уменьшиться в том случае, если от выхода трубы из внутренней канализации частного дома до коллектора расстояние небольшое. Оно не должно превышать 10 м – в таком случае можно уложить канализацию и на 30-35 см под землёй.

Глубина прокладки трубы канализации на выходе из дома и её уклон

Значение этих параметров регламентируется нормативными документами. Так, в соответствующем СНиПе указано, что канализационная труба должна выходить из сооружения на высоте более 30 см от средней по региону глубины промерзания грунта. При этом минимальной глубиной заложения канализации частного дома принято считать 70 см.

В большинстве случаев обустройство автономной системы транспортировки бытовых стоков предполагает их отвод самотёком за счёт прокладки трубы под уклоном. В СНиПе «Канализация зданий и внутренний водопровод» указано, что если используются трубы диаметром до 50 мм, уклон должен составлять 3 см на каждый погонный метр. Когда закапываются трубы диаметром 100 мм, значение этого показателя составляет 2 см.

При невыполнении вышеуказанных требований, поток будет двигаться весьма медленно или, если уклон очень большой, слишком стремительно. В первом случае хозяин частного дома столкнётся с засорением труб: твёрдые отходы, оседая в них, буду мешать движению стоков. Второй вариант укладки приведёт к быстрому износу трубопровода.

Расчет уклона канализации проводится с учетом диаметра труб

При укладке труб необходимо проверять уклон при помощи строительного уровня, при этом труба должна плотно лежать на грунте.

О прокладке водопроводных труб

Сооружение канализационных систем подразумевает наличие водопровода, к сооружению которого предъявляются особые требования, как по качеству подаваемой воды, так и по выполнению многочисленных правил его укладки, регулируемые СНиП 2.04.02-84* в части «Водоводы, водопроводные сети и сооружения на них». Закладка водопровода происходит после выполнения работ по проектированию всех коммуникаций, прилегающих к зданию и сооружениям. Проектом предусматривается, в том числе, глубина закладки водопроводных труб. На какую глубину закапывать трубу водопровода зависит от слоя промерзания.

Хотя функционирование канализационных систем происходит в менее сложных условиях, нежели водопровода, работающего под высоким давлением, глубина заложения водопровода (СНиП 2.04.02-84*) должна превышать глубину промерзания на 0,5 м и более, считая от верхнего уровня трубы. В соответствии с многочисленными исследованиями климатических условий в разных регионах Российской Федерации, средняя глубина промерзания грунта, от которой зависит глубина прокладки водопровода, составляет:

в южных областях: 0,5-1 м;
в средней полосе: 1,2-2,0 м;
на севере России: 2,0-3.5 м.

Делая соответствующие расчеты при строительстве систем водоснабжения и водоотведения, следует помнить, что максимальная глубина промерзания грунта в отдельных районах может существенно колебаться.

В первую очередь нужно учитывать глубину промерзания почвы

Исходя из сказанного, в случае обустройства водопровода предстоит закапывать трубу водопровода на глубину, превышающую указанные уровни на 0,5 метра от верхнего уровня линии трубопровода.

Процесс и технология укладки

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

Монтаж начинается от места выхода трубы из здания.
Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
Для поворотов используют отводы по 15 и 30 градусов.
Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
Производят утепление, если это предусмотрено проектом.
Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

между трубами должно быть расстояние;
водопроводные трубы должны быть утеплены;
обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.
