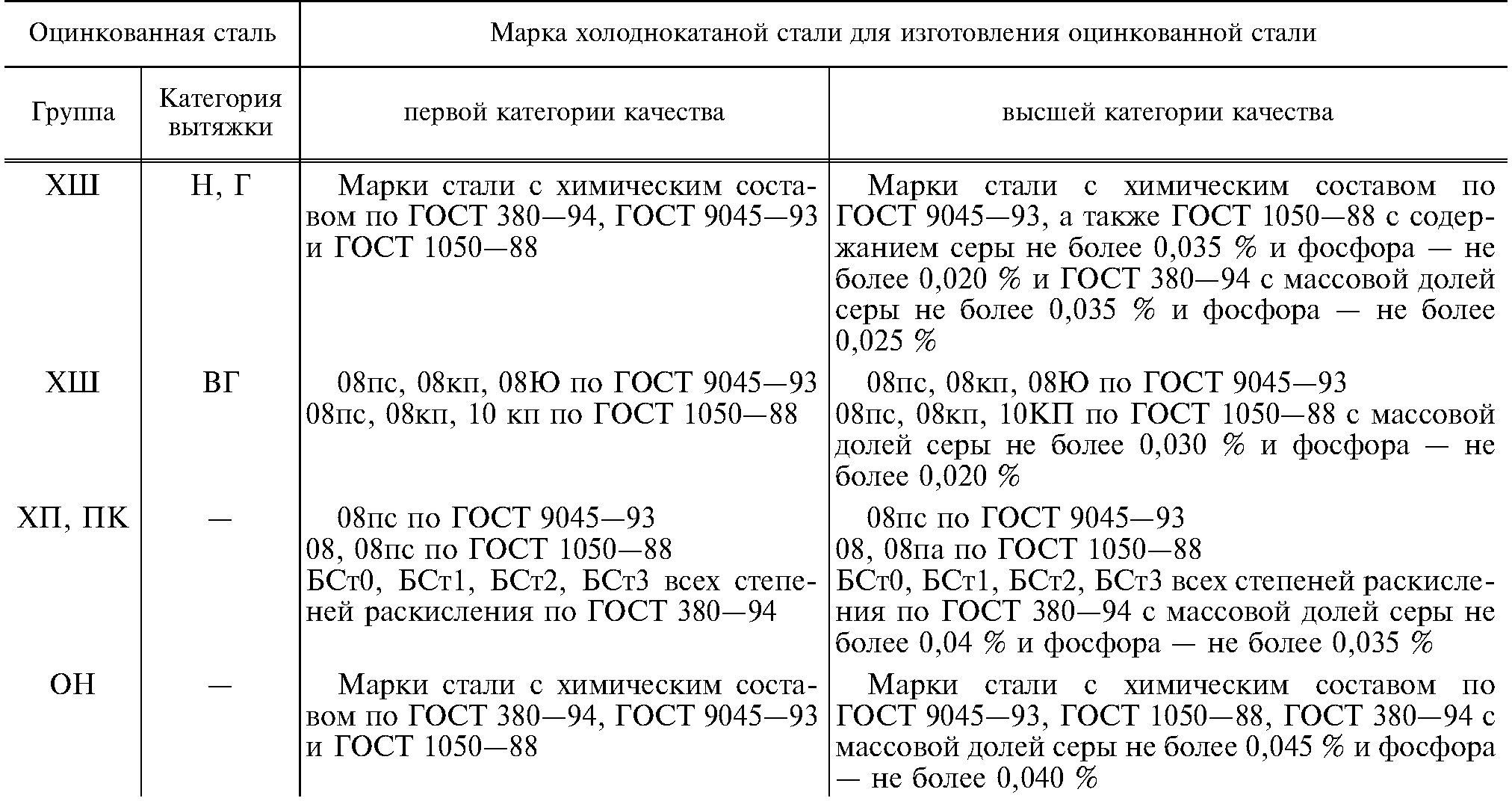

Марка стали оцинкованных труб

Разновидности труб с оцинковкой (сортамент) и их технические характеристики (размерывес)

По толщине стенок трубы подразделяют на:

Лёгкие (толщина стенки – от 1,8 до 4 мм).
Стандартные или обыкновенные (2 — 4,5 мм).
Усиленные (2,5 — 5,5 мм).

Трубы в оцинковке выпускаются в широком диапазоне диаметров отрезками длиной в 4-12 метров. Наружный диаметр наиболее востребованных моделей колеблется в диапазоне от 10,2 до 165 мм, условный – от 6 до 150 мм.

Газо- и водопроводные

Основное назначение — обустройство внутридомовых водопроводных и газовых коммуникаций. Требования ГОСТа 3262-75 предполагают использование для изготовления водогазозапорных труб (ВГП-труб) только стали высокого качества плотностью в 7,85 г/см³ при толщине цинкового покрытия до 0,03 мм.

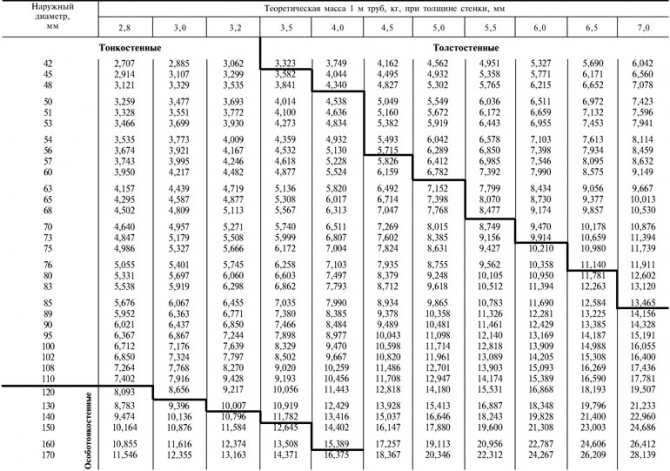

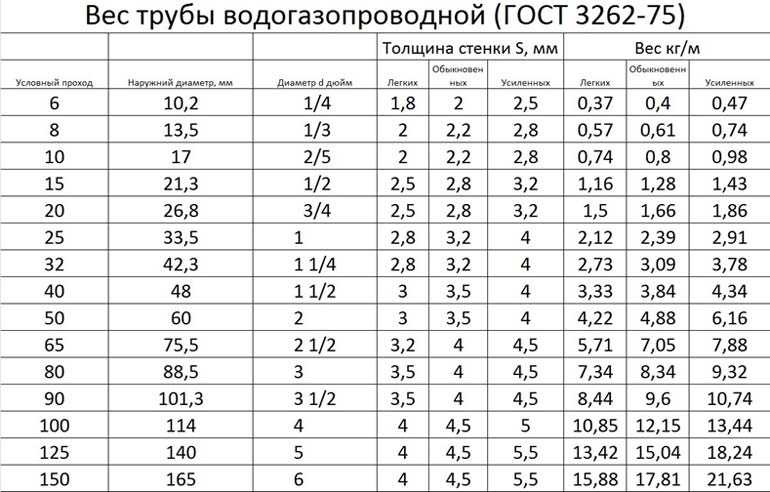

Масса ВГП труб, как правило, берётся из соответствующих таблиц:

Электросварные

Используются преимущественно в строительстве, аграрном секторе и машиностроении. Их производство регламентируется ГОСТами 10704-91 и 10705-80. Выпускаются главным образом в круглом сечении.

Круглые (бесшовные)

Считаются универсальными, т.к. сфера их использования ничем не ограничена. Изготавливаются из высококачественной легированной или углеродистой стали, отличаются длительным периодом эксплуатации и лёгкостью монтажа. В зависимости от способа формировки технологии изготовления регулируются ГОСТами 8734-75 и 8732-78.

Профильные

Профильными называют трубы, имеющие сечение, отличное от круглого – квадратное, прямоугольное, треугольное и пр. Главный ГОСТ — 13663-86, к каждому типу конфигурации разработаны отдельные ГОСТы: 8639-62 (квадратные), 8645-68 (прямоугольные) и др.

Сэндвич-трубы

Сэндвич-трубы представляют собой двухконтурную конструкцию из труб разных диаметров, вставленных одна в другую, как правило, с прослойкой из термоизоляционного материала.

Как выбрать, на что обратить внимание

Рекомендовано приобретать водогазопроводный трубопровод известных на рынке компаний. При покупке нужно отталкиваться от назначения, классификации, технических характеристик и эксплуатационных условий. Эти моменты оговорены в ГОСТах, справочнике металлопроката и описаны в нашей статье выше.

Особое внимание надо обращать на сырьё и способ изготовления. Оцинкованные виды меньше подвержены коррозийному воздействию, соответственно служат они дольше

В помощь тем, кто хочет приобрести трубы ВГП, предусмотрено нормирование размера:

Считается мерной длиной — от 4 до 12 метров;
Есть немерная — но она должна быть в рамках мерной.

Вся продукция проходит контроль качества, но по требованию клиента в специальной лаборатории осуществляется повторный анализ. Каждая труба ещё раз визуально осматривается на кривизну, а одно изделие из партии проверяется на качество.

Если вы не уверены в своих силах в этой области, то лучше в вопросе выбора довериться специалистам.

Стальные водогазопроводные оцинкованные трубы по доступным ценам в Москве

Торгово-складской комплекс МЕТАЛЛСЕРВИС производит поставки стальных водогазопроводных оцинкованных труб по оптовой цене за метр. В нашем ассортименте представлена высококачественная продукция диаметром от 15 до 100 мм. Она изготовлена в строгом соответствии с ГОСТами и имеет сертификат качества. Продукция изготавливается с цилиндрической резьбой и без резьбы.

Изделия этого вида по-прежнему широко используются для прокладки магистральных трубопроводов систем ГВС и ХВС, газоснабжения. Они применяются в качестве кабель-каналов для коммуникаций. Из них изготавливаются фитинги и другие детали для инженерных систем и механизмов.

Преимуществами стальных водогазопроводных оцинкованных труб являются:

повышенная прочность;
стойкость к механическому и термическому воздействию;
наличие антикоррозионного покрытия;
невысокая стоимость;
возможность монтажа с помощью сварки и резьбы.

Продукция значительно превосходит в прочности металлопластиковые трубы, а по сравнению с обычными изделиями из углеродистой стали обладает повышенной коррозионной стойкостью.

Требования ГОСТ 3262-75 к стальной оцинкованной ВГП-трубе

Согласно стандарту продукция выпускается длиной 4–12 м. Ее наружный диаметр может составлять от 10,2 до 165 мм. По желанию заказчика трубы с условным проходом до 20 мм поставляются в отрезках стандартной длины или смотанными в бухты. Комплектация муфтами также производится по предварительной договоренности с производителем.

Способ монтажа выбирается с учетом толщины стенок изделия. Для сварки подходят трубы со стенкой от 5 мм. Для удобства монтажа у них на концах снимаются фаски на 35–40 градусов.

По способности выдерживать гидравлическое давление изделия подразделяются на легкие, обыкновенные и усиленные. В первых двух случаях они используются в системах с рабочим давлением 2,4 МПа. Усиленные трубы рассчитаны на воздействие 3,1 МПа.

Цинковое покрытие наносится по всей поверхности, его толщина — не менее 30 мкм. Оно может отсутствовать на торцах и резьбе. Вся продукция подвергается проверке неразрушающими методами.

Чтобы выгодно купить оцинкованную трубу ВГП с доставкой в Москве и других регионах России, оформите заказ на сайте или свяжитесь с нами по указанным телефонам.

Классификация по классу точности

Классификация по классу точности подразумевает деление всех трубных материалов на два класса:

Обычной точности ГОСТ 1050.
Повышенной точности (прецизионные) ГОСТ 9567-75.

Трубы оцинкованные обычной точности выпускают без строгих требований к составу стального сплава и механическим характеристикам готового изделия. Их используют для монтажа бытовых коммуникаций, где нет повышенной нагрузки на трубу в процессе ее эксплуатации.

Для прецизионных трубных материалов установлены требования к химическому составу сплава. Черные и оцинкованные ВГП трубы повышенной точности используют для монтажа производственных трубопроводов, где требуются повышенные характеристики механической прочности (эксплуатация при высокой температуре и давлении).

Для трубных материалов повышенной точности указаны более жесткие требования в отклонении от стандарта наружного диаметра и толщины стенки. Табличные данные ГОСТ содержат требования к размерам в зависимости от способа производства — холоднокатаные и горячекатаные.

Cкачать ГОСТ 3262-75 Трубы стальные водогазопроводные можно ЗДЕСЬ.

Водогазопроводные трубы пользуются устойчивым спросом на рынке трубных материалов. Для монтажа газопроводов не найти лучшего сочетания цена/качество. Полимерные материалы не заменят в условиях холодного климата оцинкованные трубопроводы при монтаже наружных участком бытовых трубопроводов.

Сертификат на трубу ВГП: что это и зачем он нужен?

Сертификат, выдающийся компании-изготовителю, нужен для защиты потребителя от приобретения некачественного товара. Наличие сертификата соответствия говорит о том, что данный производитель придерживается всех норм, прописанных в конкретном ГОСТе. Интересно, что сертификат соответствия на ВГП трубы выдается в добровольном порядке: обязательной сертификации водогазопроводные изделия не подлежат. Такой сертификат выдается после прохождения испытаний в лабораторных условиях, в том числе и гидравлических.

Еще один документ, положительно сказывающийся на доверии покупателя – это гигиенический сертификат. В него вписывается заключение о прохождении санитарно-эпидемиологической экспертизы. Процедура проводится в ограниченный срок с использованием стандартных экспертных методик. Сертификат, полученный компанией, распространяется на весь сортамент изделий.

При выборе труб для монтажа системы газопровода (водопровода) необходимо отталкиваться от степени соответствия мощностей поставщика условиям государственного стандарта и от личных требований. Для бытовых трубопроводов целесообразно применение и оцинкованных труб, и труб из черной стали. Если требования к эксплуатации системы повышенные, то оцинкованная сталь окажется лучшим выбором.

Водогазопроводные трубы разработаны, производятся и используются для сооружения внутренних коммунальных (малых) водопроводов и газопроводов с использованием соединительных деталей и трубопроводной арматуры, в том числе при помощи резьбовых соединений. Для применения с водогазопроводными трубами разработано большое количество трубопроводной и запорной арматуры, включая переходники, сгоны, отводы, краны, вентили и другие.

Электросварные трубы разработаны для сооружения трубопроводов различного назначения, включая водопроводы и газопроводы, преимущественно наружного применения, для строительства районных, поселковых и магистральных трубопроводов. Для применения с электросварными трубами так же разработано большое количество трубопроводной и запорной арматуры — отводы, фланцы, задвижки.

Внешне водогазопроводные и электросварные трубы имеют отличия только в размерах, однако ГОСТ на эти трубы устанавливают различные требования по их производству.

Стандарты, геометрия и другие требования

Нормативный документ диктует условия для сортамента и производства ВГП труб с условным проходом от ДУ 6 до ДУ 150	Нормативный документ диктует условия для производства и сортамент электросварных прямошовных труб, с наружным диаметром 10-1420 мм
Предельно допустимые отклонения (рассматриваются по наружному диаметру):Не более 0,4 мм для d 48мм	Предельно допустимые отклонения (рассматриваются по наружному диаметру):
Предельно допустимое отклонение по толщине стенки: 15%	Предельно допустимое отклонение по толщине стенки: 10%
Максимальное гидравлическое давление:

Трубы стальные водогазопроводные ГОСТ 3262-75	Трубы стальные электросварные прямошовные ГОСТ 10704-91, ГОСТ 10705-80
ГОСТ 3262-75 определяет сортамент и технические условия на изготовление водогазопроводных труб с условным проходом от 6 до 150 мм	ГОСТ 10704-91 определяет сортамент электросварных труб наружным диаметром от 10 до 1420 мм ГОСТ 10705-80 определяет технические требования к электросварным трубам наружными диаметрами от 10 до 530 мм
Предельные отклонения по наружному диаметру: ± 0,4мм для труб до 48 мм ± 0,8% для труб от 48 мм и выше	Предельные отклонения по наружному диаметру: ± 0,4мм для труб до 50 мм ± 0,8% для труб от 50 мм и выше
Предельные отклонения по толщине стенки: — 15%	Предельные отклонения по толщине стенки: ± 10%
Должны выдерживать гидравлическое давление: 2,4МПа (3,1МПа — для усиленных)	Должны выдерживать гидравлическое давление: 6МПа — для труб диаметром до 102мм 3МПа — для труб диаметров свыше 102мм
Группы качества труб отсутствуют На практике применяются Ст1, Ст2, Ст3 по ГОСТ 380	Группы качества труб: А — с нормированием механических свойств из марок Ст1, Ст2, Ст3, Ст4 Б — с нормированием химического состава из марок Ст1, Ст2, Ст3 по ГОСТ 380 и 08, 10, 20 по ГОСТ 1050 В — с нормированием механических свойств и химического состава из марок Ст1, Ст2, Ст3 по ГОСТ 380 и 08, 10, 20 по ГОСТ 1050 Д — с нормированием испытательного гидравлического давления

Преимущества и недостатки оцинкованных стальных труб

В сравнении с полимерными трубами оцинкованные имеют ряд преимуществ:

Высокий индекс прочности и устойчивости к внутриконтурному давлению и механическим повреждениям.
Размерная стабильность в широком диапазоне рабочих температур: отсутствие эффекта растрескивания на морозе и расширения под воздействием высоких температур.
Высокий уровень тепло- и энергопроводности.

Стальные неоцинкованные аналоги уступают оцинкованным по ряду характеристик:

Стойкость внешнего и внутреннего контура к коррозийным процессам.

Гладкая внутренняя поверхность труб не склонна к образованию внутреннего нароста, сужающего проходное отверстие. Кроме того данная особенность позволяет использовать оцинкованные трубопроводы для организации питьевого водоснабжения.
Антисептические свойства цинка обеззараживает транспортируемую по трубам воду.

Из недостатков следует отметить:

Непрезентабельный внешний вид.
Снижение антикоррозийной устойчивости при повреждении оцинкованного слоя.
Более высокая стоимость в сравнении с пластиковыми и обычными металлическими трубами.

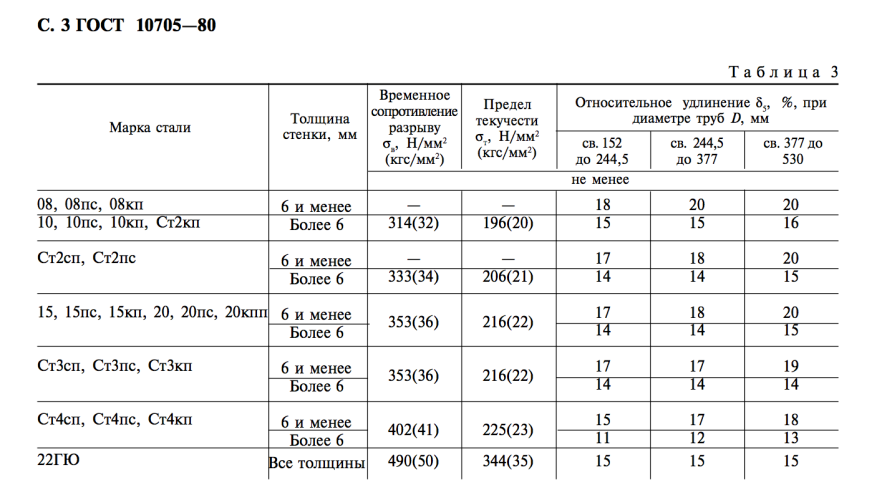

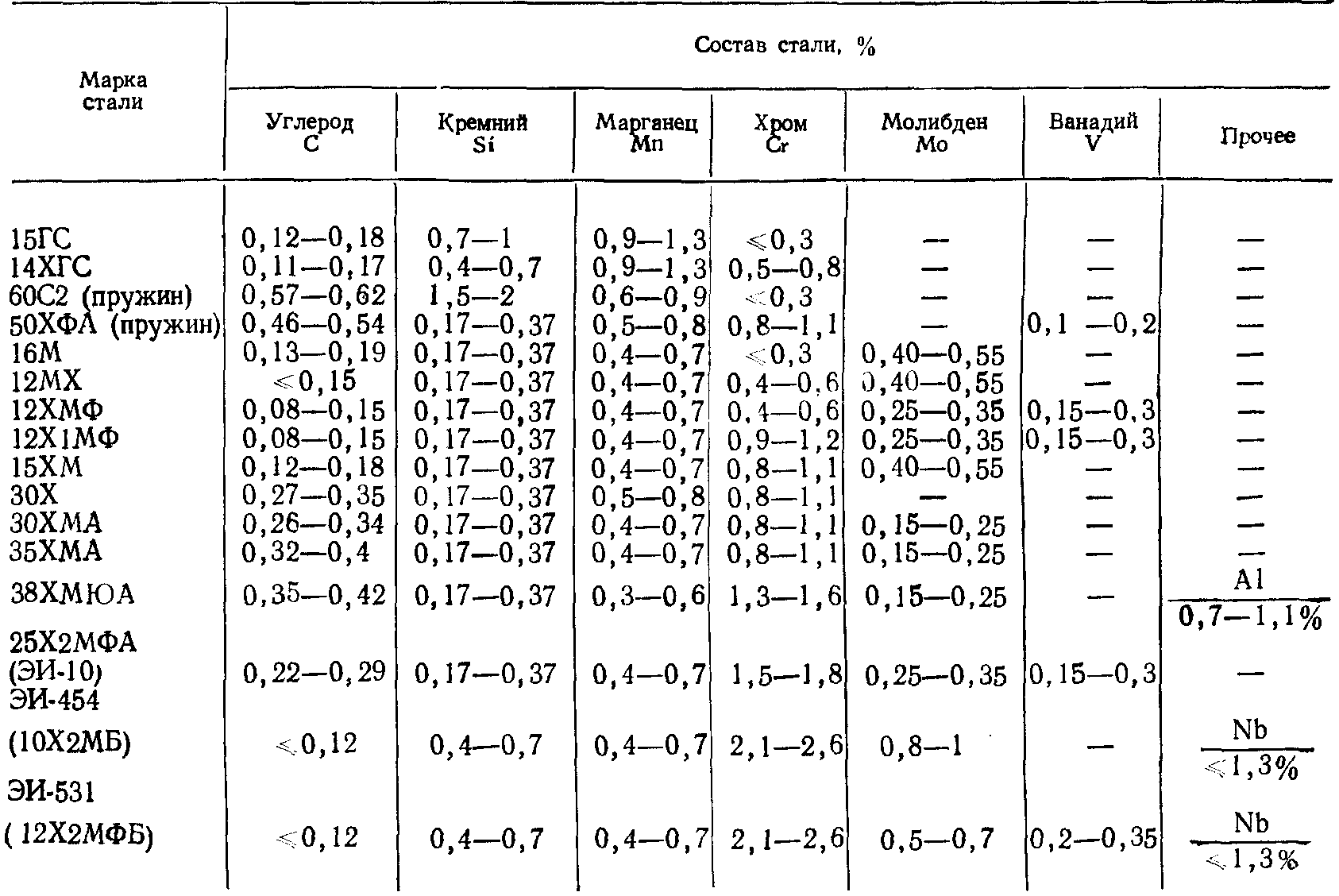

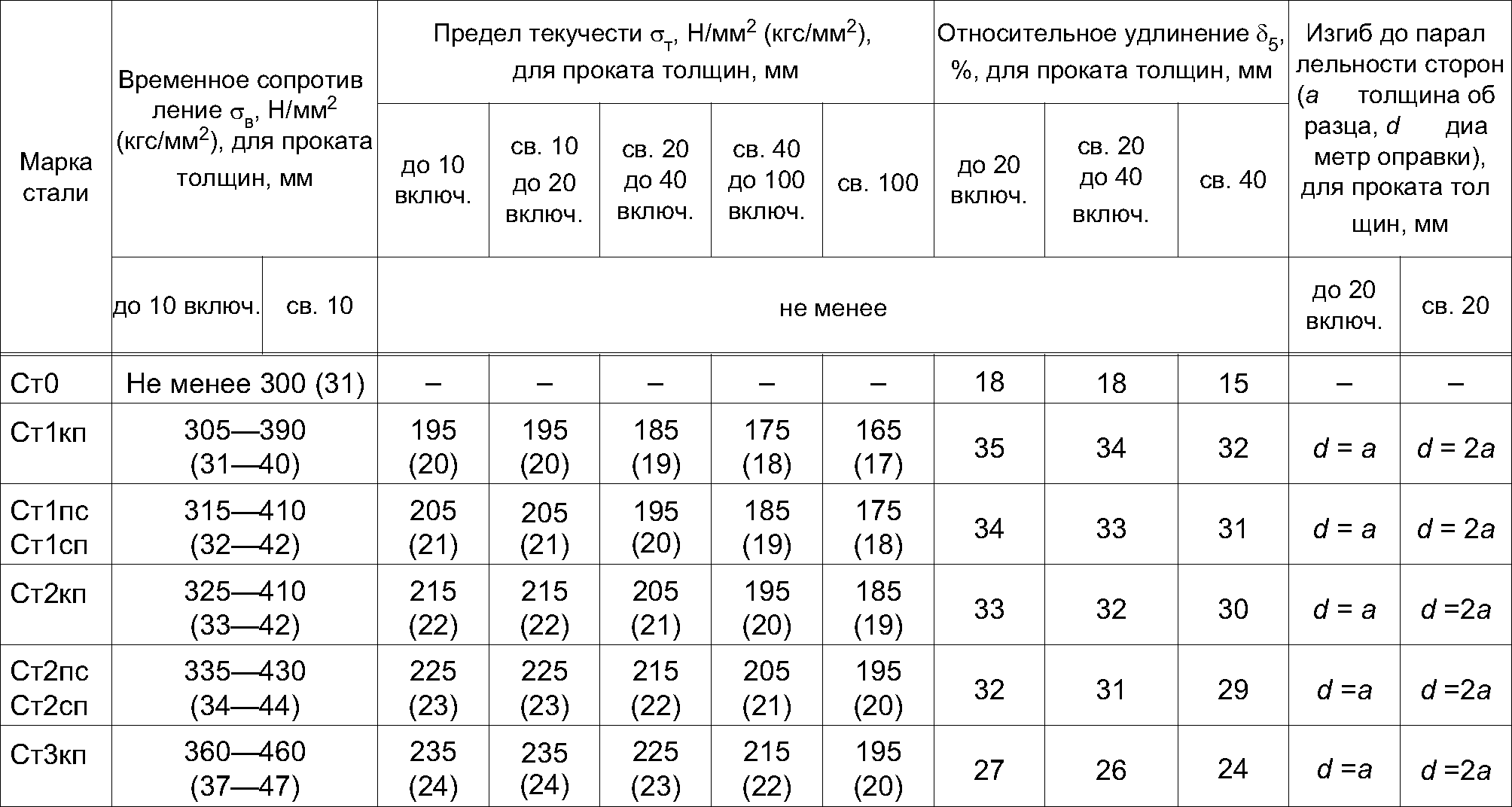

Марки стали и допуски

Выше была приведена классификация, которая достаточно неполная. Ее можно продолжать практически бесконечно. Такой огромный сортамент обусловлен большим количеством сфер применения стальных труб.

Среди прочих классификаций различают и еще одну – по диаметру. Естественно, что для разных целей используют более тонкие или более толстые трубы. Сегодня промышленность выпускает стальные изделия с диаметром от 17 до 114 мм. При этом нормальной погрешностью считаются следующие показатели:

Для изделий с диаметрами от 17 мм до 48 нормальной погрешностью (допуском) можно считать 0,4-0,5 мм;
Для материалов же с диаметрами от 60 до 114 мм нормальной погрешностью считается величина в 0,8-1% от диаметра.

По стенке данный показатель равен 15%.

Водогазопроводные трубы различного диаметра

Надо сказать и то, что эти допуски характерны только для стали следующих марок:

0,8пс и 0,8кп;
10;
15, 15пс, 15кп;
20, 20пс, 20кп;
Ст1пс;
Ст2пс;
Ст3пс и Ст3кп.

1 Достоинства оцинкованных труб – почему они так популярны?

Из самого называния этих труб понятно, что их применяют для возведения трубопроводов, по которым переносятся жидкие и газовые среды. Оцинкованные трубы для таких целей должны характеризоваться высоким показателем прочности на разрыв и большой площадью сечения. По этой причине их изготавливают с круглым сечением.

Обычная стальная водогазопроводная труба, с помощью которой ранее строили инженерные сети, через достаточно короткий промежуток времени теряет свои эксплуатационные показатели. Если человек когда-либо менял в своем жилище старый водопровод, он понимает, о чем идет речь. Трубы в нем уже через 8–10 лет покрываются плотным налетом ржавчины, а толщина их стенок по сравнению с первоначальным значением значительно уменьшается.

Мириться с такой ситуацией было бы глупо. Как только начали появляться полимерные и металлопластиковые трубные конструкции, их стали активно устанавливать вместо старых водопроводов

А вот «консервативные» граждане, уверенные, что стальная водогазопроводная труба в любом случае лучше всех современных новинок, обратили свое внимание на оцинкованные изделия. И они, поверьте, не прогадали

Он прекрасно предохраняет конструкцию от ржавления, не допускает налипания в ней разнообразных отходов. Оцинкованные трубы, кроме того, имеют великолепную механическую прочность и устойчивость к высоким температурам.

Последний факт позволяет использовать такие изделия для строительства тепловых сетей, в которых температура жидкости может достигать +130–140 °С. Ни пластиковые, ни другие конструкции не могут гарантировать безаварийной работы при подобной температуре.

Стальная водогазопроводная труба, как мы сказали, обладает отличной прочностью. Это означает, что ее можно укладывать под автомобильными дорогами и под теми местами, где наблюдается активное движение людей. Пластиковые трубопроводы в таких случаях будут деформироваться и выходить из строя, а вот оцинкованные трубы из стали – никогда.

Оцинкованные изделия, правда, имеют и один недостаток, связанный с необходимостью их профессионального монтажа. Соединяются такие трубы сваркой либо при помощи резьбы. При подобном виде соединения возникает реальная опасность повреждения цинкового слоя

Поэтому монтировать водогазопроводные оцинкованные конструкции следует с особой осторожностью и тщательностью

Размеры водогазопроводных труб по ГОСТу на основе их прочности

В зависимости от условий, в которых трубы должны использоваться, рассчитывается их соответствующая прочность. Основным критерием в этом случае является толщина стенки. Например, для горячей воды используют трубы, изготовленные из толстой оцинкованной стали.

Для газопровода используют неоцинкованные трубы. Это связано с тем, что газ не оказывает неблагоприятного воздействия на внутреннюю поверхность изделия. Процесс цинкового покрытия помогает увеличить технические свойства труб путем покрытия поверхности слоем цинка.

Важно! При использовании оцинкованных труб (ВГП), нет риска коррозии металлов и такие трубы просто незаменимы, поэтому при выборе стальных труб, в первую очередь необходимо обращать внимание именно на них. При установке систем водоснабжения в основном используют трубы из нержавеющей оцинкованной стали. Их использование увеличивает вес структуры примерно в 3%, но это значительно увеличит и срок службы

Наличие оцинкованной трубы необходимо во избежание коррозии и других негативных влияний на целостность трубопровода

Их использование увеличивает вес структуры примерно в 3%, но это значительно увеличит и срок службы. Наличие оцинкованной трубы необходимо во избежание коррозии и других негативных влияний на целостность трубопровода

При установке систем водоснабжения в основном используют трубы из нержавеющей оцинкованной стали. Их использование увеличивает вес структуры примерно в 3%, но это значительно увеличит и срок службы. Наличие оцинкованной трубы необходимо во избежание коррозии и других негативных влияний на целостность трубопровода.

При окончательном выборе крепежного материала нельзя экономить. Низкая цена означает и низкое качество, а это снижает долговечность. Приоритет относится к тем деталям, что будут соответствовать области действия труб.

Диаметры стальных оцинкованных труб

Трубы оцинкованные производятся по ГОСТу 3262-75 и ГОСТу 10704-91. Длиной от 6 до 12 метров. Трубы по госту 3262 называются водогазопроводными оцинкованными. Измеряются по внутреннему диаметру в дюймах и миллиметрах. Пример обозначения: Труба ВГП оцинкованная 50х3.5 ст3сп дл6м ГОСТ 3262-75.

Трубы по госту 10704 называются оцинкованными круглыми электросварными прямошовными. Измеряются по внешнему диаметру в миллиметрах. Пример обозначения: Труба оцинкованная 89х4 ст3сп дл12м ГОСТ 10704-91.

В нашей таблице представлены основные диаметры стальных электросварных оцинкованных труб.

Труба оцинкованная

Широкое применение в строительстве получили трубы стальные водогазопроводные (ВГП) оцинкованные. За счет оцинкованного покрытия, труба водогазопроводная (вгп) оцинкованная приобретает антикорозийные свойства. Оцинкованые вгп трубы применяются для водопроводного снабжения в строительстве, поэтому они получили название трубы водопроводные оцинкованные. Размеры трубы стальной вгп оцинкованной такие же как и у обычной черной ВГП трубы. Показателем является диаметр условного прохода (ДУ), но, хотя толщина стенок может быть разная, неизменным остается только наружный диаметр трубы оцинкованной стальной водогазопроводной. За счет большой популярности и повсеместного использования оцинкованных ВГП труб, заводы производители стали производить вгп трубы с цинковым покрытием согласно ГОСТ 3262-75.

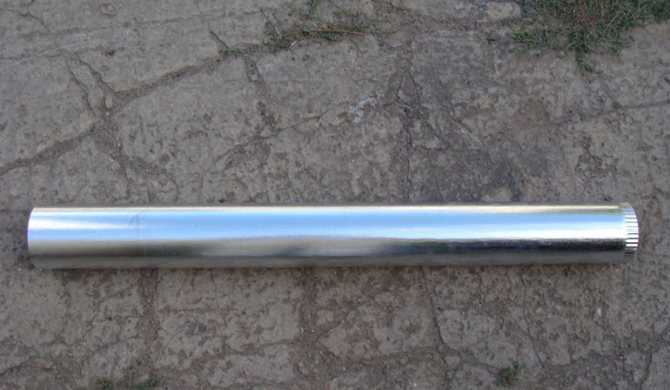

Трубы оцинкованные

Стальные трубы отличаются прочностью и надежностью, однако у них есть существенный минус — высокая скорость коррозии под действием воды (до 0,18-1,0 мм в год).

Этого недостатка лишены оцинкованные трубы — металлические изделия круглого сечения с поверхностями, покрытыми соединением цинка. Несмотря на то, что толщина покрытия обычно не превышает 30 мкм, оно значительно снижает скорость коррозии (до 0,015-0,020 мм в год) и увеличивает общий срок службы всего трубопровода (до 25 лет).

Качество труб оцинкованных определяется по характеру поверхностей (допустимы следы технической обработки и незначительные вмятины, тогда как царапины, трещины и вздутия говорят о нарушении технологии) и степени обработки срезов (резьба может отсутствовать, но если она есть, она должна быть ровной, точной, без заусенцев).

Трубы ВГП

Водогазопроводные трубы — комплексная категория, включающая трубы металлические из углеродистой стали (Ст1, Ст2, Ст3), а также из стали марок 08, 10, 20. При этом подбор материала и изготовление труб ВГП осуществляется в соответствии с нормативными документами (ГОСТ 3265-75, ГОСТ 380, ГОСТ 1050, ГОСТ 3262-75).

Оцинкование — один из современных и передовых видов антикоррозионного покрытия, который многократно повышает срок службы металла: оцинкованных труб. Оцинкованные трубы широко применяются в дорожном строительстве: направляющие и столбы, водовыпускные и дренажные трубы, мачты освещения, опоры для дорожных знаков. Труба оцинкованная широко используются и в городской инфракструктуре: флагштоки, элементы рекламных конструкций, автобусных остановок, спортивных и игровых площадок. Сантехнические работы, производство металлоконструкций, проводка каналов для кабелей и проводов так же являются областями, где применяется труба оцинкованная.

Трубы ВГП оцинкованные. Сортамент и рекомендации по применению

Классифицируются данные изделия в соответствии с уже знакомым нам ГОСТ 3262-75. То есть бывают они усиленными, обыкновенными и лёгкими.

Усиленные стальные трубы ВГП трубы применяют в магистралях промышленного назначения

Если говорить о сортаменте, то геометрические размеры должны быть такими:

толщина стенки – не меньше 2,5 и не более 4,5 миллиметров;
диаметр водогазопроводной стальной оцинкованной трубы колеблется в пределах 10-80 миллиметров;
длина варьируется в диапазоне 4м ≤ L ≤12м.

Такое разнообразие позволяет сделать правильный выбор варианта труб для предполагаемых условий эксплуатации. Например, если по трубопроводу будут транспортироваться агрессивные жидкости, способные разрушить коммуникации, рекомендуется использовать усиленные изделия. Причём монтаж необходимо проводить с помощью оцинкованных деталей. Помимо того, что этот металл придаёт изделиям прочность, надёжность и долговечность, он выступает в качестве своего рода очистителя воды.

Ещё один аргумент в пользу применения оцинкованных водогазопроводных труб звучит так: по сравнению с изделиями, выполненными из чёрного металла, они выдерживают большее давление. Предельное значение данного параметра составляет 50 атмосфер! В качестве конкурентов могут выступать разве что бесшовные стальные трубы. Да и эксплуатационные характеристики у обоих видов продукции сопоставимы. Однако доступная кошельку нашего среднестатистического соотечественника стоимость вывела водогазопроводную оцинкованную трубу в лидеры данного сегмента рынка стройматериалов.

Можно ли использовать оцинковку для дымохода?

Оцинкованная сталь успешно применяется для обустройства дымоходных контуров. Однако некоторые свойства оцинковки, а именно токсичность при нагреве и неустойчивость к экстремально высоким температурам, несколько ограничивают рамки её использования в качестве дымохода.

Важно помнить, что при нагреве свыше 419,5⁰С цинк начинает выделять ядовитые для человека испарения окиси металла. Наибольшую опасность представляет так называемый технический цинк, при производстве которого в состав добавляются ещё более вредные свинец, мышьяк и сурьма

Поэтому оцинкованные дымоотводы запрещено устанавливать в системы с t нагрева более 350⁰С, а значит, они не подходят для теплогенераторов, работающих на угле, дровах. Но в симбиозе с отопительным агрегатом, работающем на газу или дизельном топливе, оцинкованные дымоходы вполне безопасны.

Срок службы

Период «жизни» дымохода из оцинковки зависит от ряда факторов:

Толщины стенки, которая должна быть не менее 1 мм. При меньших показателях труба прогорает уже в первый-второй отопительный сезон.

Строения. Одностенные, как правило, требуют замены уже через пару лет, в то время как двустенные (двухконтурные) способны прослужить порядка 45 лет.

Наличия теплоизоляционного контура. Без утеплителя в трубе образуется губительный для неё конденсат и начинает скапливаться сажа, что увеличивает риск возгорания дымохода и снижает срок его эксплуатации минимум в 3 раза.

Виды дымоходных труб

Оцинкованные дымоходы и комплектующие к ним классифицируются на:

Одностенные (одноконтурные).
Утеплённые сэндвич-дымоходы (двухконтурные), которые в свою очередь также подразделяются на:

Моно-конструкции, в которых оба металлических контура выполнены из оцинковки;
Комбо-конструкции, в которых внешний контур представлен оцинковкой, а внутренний выполнен из нержавейки.

Комбинированные дымоходы обладают наилучшими техническими характеристиками, т.к. нержавейка более устойчива к прогоранию и влиянию кислотной среды, а более низкая стоимость в сравнении с дымоходными трубами, полностью выполненными из нержавейки, позволяет существенно сэкономить бюджет.

Оцинкованные моно-конструкции минимизируют выработку конденсата, но не выдерживают нагрева свыше 450⁰С. Чаще всего используются для гильзования кирпичных дымоходов.

Что лучше: нержавейка или оцинковка?

Формулировка «Что лучше?» — в корне не верная. Прежде всего, нержавеющая (легированная) и оцинкованная сталь производятся по абсолютно разным технологиям, которые в итоге обуславливают их физические характеристики, область применения и стоимость.

Коэффициент антикоррозийной устойчивости обоих материалов достаточно высок и во многом зависит от особенностей производства и качества исходного сырья.
Нержавейка во многом более устойчива к экстремально высоким температурам, чем оцинкованная сталь, что следует учитывать при обустройстве, к примеру, дымоходов.
Цена на оцинковку, как правило, ниже на 20-25%.

Трубы стальные водогазопроводные

Если вы сами строите, ремонтируете или закупаете стройматериалы, потребуется хотя бы минимум знаний для выбора качественной продукции. Это касается также стальных водогазопроводных труб (ВГП), которые активно используются при монтаже отопления, газо- или водопровода.

Прочные, долговечные, способные выдерживать большое давление, успешно эксплуатируемые в разных климатических зонах трубы ВГП производят из листового стального проката со сварным продольным швом. Качество продукции нормируется ГОСТ 3262-75.

Виды водогазопроводных труб

По типу: без оцинковки, оцинкованные.
По наличию резьбы: без резьбы, с резьбой нарезанной либо накатанной цилиндрической.
По длине: 4÷12 м, немерной либо кратной мерной длины.
По серии: обыкновенные, усиленные, легкие.
По точности: обычной (для трубопроводов), повышенной (для деталей конструкций газо- и водопровода).
По наличию муфты: с муфтой либо без нее.

Сортамент ВГП

Размерные отклонения зависят от точности производства, допуски приведены ниже.

Допускается небольшая кривизна, которая может составлять на каждый 1 м изделия: 2 мм при проходе не больше 20 мм либо 1,5 мм для труб с при большем проходе.

Совет: возьмите с собой эту таблицу, рулетку или штангенциркуль, отправляясь в магазин: вы сможете самостоятельно определить, соответствуют ли трубы нужным вам параметрам.

Этот параметр важен, если вы собираетесь перевозить значительное количество стальных ВГП труб на собственном автотранспорте. Рассчитать суммарный вес можно заранее, зная габариты, серию. Справочные данные для стали плотностью 7,85 г/см 3 приведены ниже в таблице. Отклонения не должны быть больше +8%.

Внимание! Масса оцинкованных изделий будет на 3% больше из-за способа обработки! Учтите это, выбирая оцинкованные водогазопроводные трубы. Резьбу выполняется длинной либо короткой. Требования к значению характеристик зависят от величины прохода, приведены ниже

Требования к значению характеристик зависят от величины прохода, приведены ниже

Резьбу выполняется длинной либо короткой. Требования к значению характеристик зависят от величины прохода, приведены ниже.

Гидравлическое давление

В зависимости от серии изготовления ВГП трубы рассчитаны на следующее гидравлическое давление:

25 кгс/см 2 (2,4 МПа) – легкие, обыкновенные,
32 кгс/см 2 (3,1 МПа) – усиленные.

Маркировка ВГП

Для трубы самого простого исполнения маркировка выглядит примерно таким образом:

Труба 40х3,5 ГОСТ 3262-75

Труба ВГП 40ДУ 3.5

Обозначает эта маркировка неоцинкованную трубу без резьбы, без муфты, немерной длины, обычной точности, с условным проходом 40 мм, толщиной стенки 3,5 мм. По таблице 1 вы легко определите, что это стальная труба обыкновенной серии.

При более сложном исполнении к маркировке после слова “труба” добавляются следующие символы:

Ц – цинковое покрытие,
Р – резьба,
Д – длинная резьба,
Н – накатанная резьба,
М – муфта,
П – повышенная точность.

После дополнительных символов через дефис указывают остальные параметры, как в примере выше. Если ВГП трубы мерные, их длина обозначается в миллиметрах через тире после обозначения толщины стенки.

Зная принцип маркировки, вы легко расшифруете следующие обозначения:

Труба Ц-Д-20х3,2-8000 ГОСТ 3262-75 – труба оцинкованная с длинной резьбой, условным проходом 20 мм, толщиной стенки 3,2 мм (усиленной серии), длиной 8 м.
Труба М-8х2,0-4000 ГОСТ 3262-75 – труба с муфтой, условным проходом 8 мм, толщиной стенки 2,0 мм (легкой серии), длиной 4 м.

Внешний вид

По поверхности, торцам ВГП труб также можно судить о качестве изделий. Ниже в таблице приведены возможные дефекты, не влияющие на качество, и недопустимые явления.

Трубы стальные водогазопроводные Как выбрать качественные водогазопроводные трубы из стали? Подробная инструкция потребителю о видах, маркировке и характеристиках, важных для оценки качества и транспортировки труб к объекту

Особенности выбора

Кроме определения основных параметров, указанных ранее, при выборе следует учитывать:

наличие/отсутствие резьбы. Водогазопроводные трубы изготавливаются с резьбой, наносимой методом накатки, или без резьбы. Нанесенная резьба может быть:

короткой;
длинной.

Основные параметры резьбы также регламентируются ГОСТом 3262-75.

Параметры резьбы

метод поставки. Продукция может поставляться в стандартном виде или, по предварительному согласованию с заказчиком продукции, в бухтах. В соответствии с ГОСТ в бухты сворачиваются только трубы с диаметром 6 – 20 мм;
наличие/отсутствие дополнительной обработки. Оцинкованные трубы менее подвержены коррозии, чем неоцинкованные изделия. При выборе следует учитывать сферу применения. Для водоснабжения целесообразнее выбирать оцинкованные трубы, что позволит практически полностью исключить возможность попадания в воду веществ, вредных для здоровья людей. Газоснабжение и теплоснабжение можно подводить неоцинкованными трубами, что приведет к снижению стоимости готовой магистрали;
способ соединения. Сборка может быть произведена двумя методами:

при помощи резьбовых муфт. Такое соединение получается разъемным, что позволяет производить ремонтные работы на отдельных участках, в том числе и с полной заменой отдельных частей магистрали. Единственный недостаток – необходимость дополнительной герметизации стыка специализированными материалами;
методом сварки. Готовое соединение получается максимально герметичным без необходимости применения дополнительных материалов, но неразъемным. В случае необходимости замены участка магистрали потребуется больше времени и сил на выполнение работ.

Если предполагается собирать трубопровод резьбовым способом, то рекомендуется приобретать трубы сразу с нанесенной резьбой. Это позволит сократить время сборки и упростить технологический процесс.

Если правильно подобрать водогазопроводные трубы для отдельной сферы применения и корректно произвести монтаж системы, то срок ее службы составит более 50 лет.
