Конструкции из металла
Популярной альтернативой кирпичным сооружениям служат металлические конструкции. Чтобы соорудить печь для казана своими руками из металла, нередко используют пустой газовый баллон. Его применение вполне оправдано, ведь стенки баллона обладают достаточной толщиной для того, чтобы выдерживать действие огня и вес казана. Работа включает следующие действия:
Баллон обрезают под нужный размер, делают отверстия для дверцы и зольника.

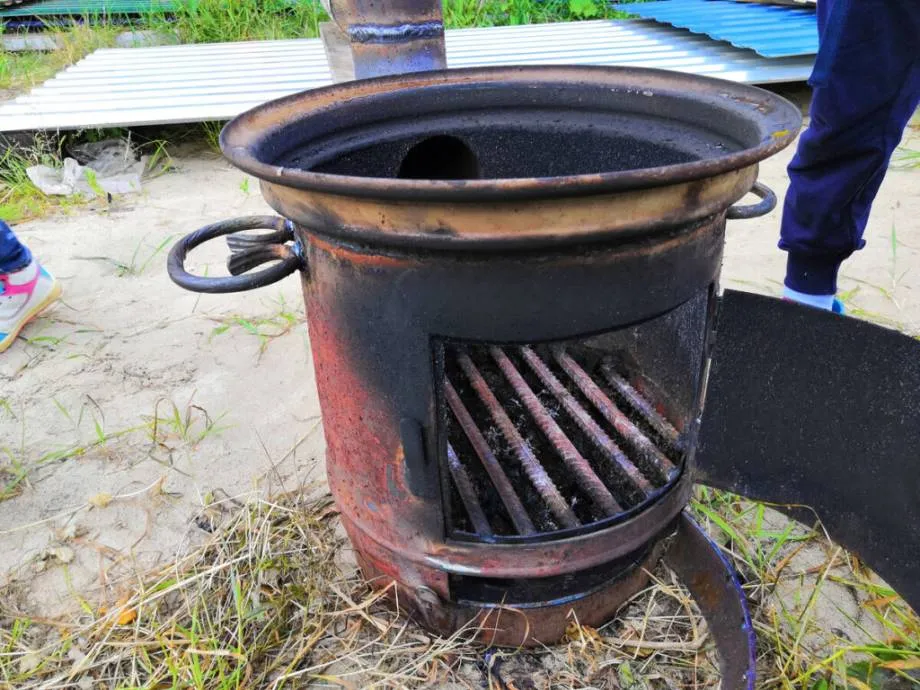

Модель из баллона с колосником из арматурных прутьев
- Внутри заготовки приваривают колосниковую решетку. Сваркой закрепляют петли, монтируют дверцы.
- В верхней части корпуса укладывают варочную поверхность с отверстием.
- К корпусу приделывают опоры и ручки для перемещения.
Я бы посоветовал усовершенствовать такую конструкцию и дополнить ее трубой. Отверстие под трубу прорезают с боку или сзади (относительно дверцы). Вариант с трубой удобнее в эксплуатации, особенно в безветренную погоду. Во время готовки дым будет отводиться на безопасное расстояние, и не сможет разъедать глаза тому, кто находится рядом.
Аналогично способом изготавливают печь под казан своими руками из трубы, но ей нужна доработка: если у баллона есть дно, то трубе нужно его приваривать. Немного больше работы предстоит, если вы захотите сделать печку из стального листа, ведь его сначала придется свернуть в трубу

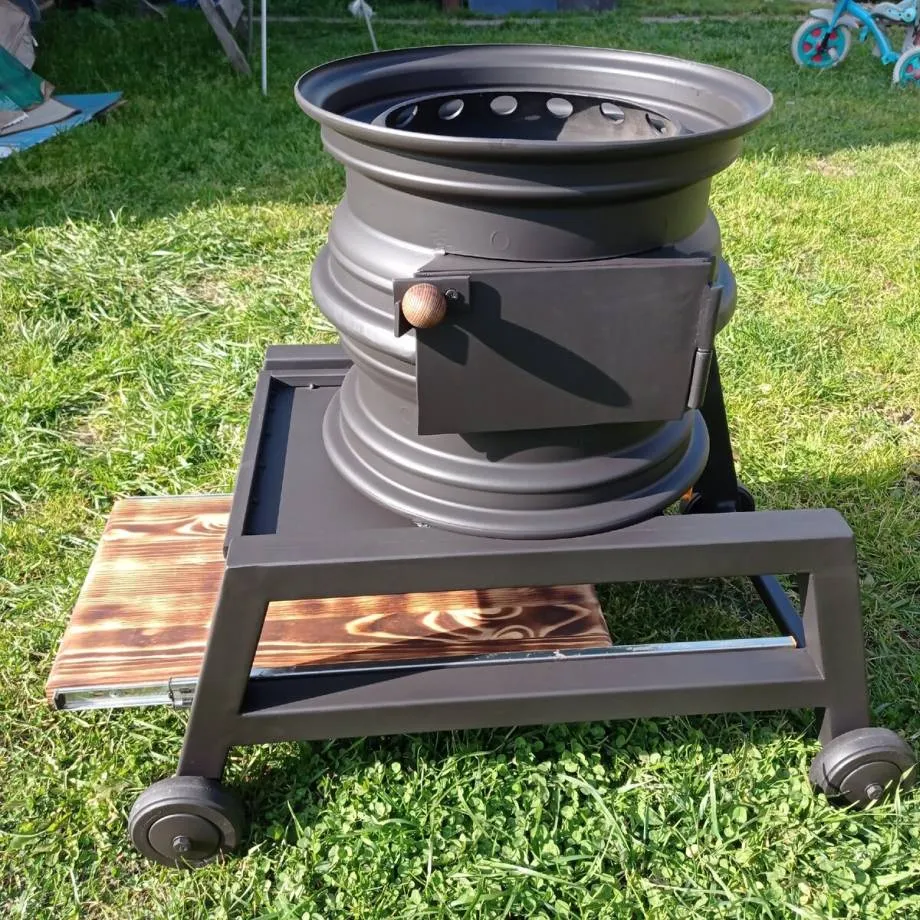

Вариант конструкции из автомобильных дисков сравнительно прост в изготовлении; важно только подобрать правильные диски (от стоковых колес)
Мобильная печка для казана из дисков
О печи для казана из газового баллона в следующем видео:
Изготовление печи для казана из листовой стали
Это также один из простейших вариантов изготовления печи, при котором в работе потребуется:
- сам казан, чтобы измерять диаметр топочной камеры;
- сварка, электроды к ней;
- листы стали – чем они толще, тем лучше для конструкции;
- молоток;
- уголки для изготовления ручек и опор;
- электродрель;
- болгарка.
Обратите внимание! Работа должна производиться на открытом воздухе, неподалеку от источника электричества. При этом все также следует соблюдать правила безопасности
Шаг 1. Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы.
Шаг 2. При помощи болгарки вырежьте из листа стали прямоугольник, длина которого равнялась бы окружности казана. В прямоугольнике проделайте отверстие.
Шаг 3. В верхней части будущей конструкции разметьте и проделайте несколько вертикальных прорезей, чтобы дым впоследствии свободно выходил. Далее в нижней части вырежьте отверстие прямоугольной формы для загрузки дров.
Шаг 4. Сверните лист в цилиндр. Применяйте для этого соответствующую форму, намотайте на нее сталь и добейтесь предельной точности с помощью молотка, или (если есть возможность) примените специальное листогибочное оборудование.
Шаг 5. Вырежьте из уголков опоры и ручки для конструкции.
Шаг 6. С помощью сварки соедините лист в цилиндр, затем приварите к конструкции днище, ручки и опорные элементы. Хотя последние можно прикрутить с помощью обычных болтов, заранее проделав в стали отверстия.
Обратите внимание! Для защиты печи от коррозии покрасьте ее жаропрочной краской в несколько слоев. Все, можете ставить казан, загружать топливо и разводить огонь!. Усовершенствуем конструкцию
Усовершенствуем конструкцию
С этой целью оснащаем печь дымоходной трубой, колосником, поддувалом и дверками. Процедура изготовления такая же, как была описана выше, но придется добавить несколько пунктов.
Шаг 1. Вырезайте не только топочное отверстие, но еще одно, поменьше и расположенное снизу, для поддувала. В верхней части вырежьте третье отверстие под дымоход.
Шаг 2. Между топочным и поддувальным вырезами установите колосник, для чего приварите внутри корпуса опоры – куски уголков. Для изготовления простого колосника можете использовать стальную проволоку – сложите отрезки требуемой длины и соедините между собой сваркой. К опорам крепить колосник не нужно.
Шаг 3. Приварите дымоход к соответствующему отверстию в корпусе
Важно, чтобы высота дымохода превышала человеческий рост, иначе дым будет попадать в глаза
Шаг 4. Оснастите дымоход искроулавливателем – консервной банкой с проделанными в ней многочисленными дырочками.
Шаг 5. Дверки можете вырезать из той же листовой стали, хотя можно приобрести уже готовые.
В итоге вы получите такого рода печь для казана своими руками, которую удобно чистить от сажи и куда удобно загружать топливо. Дымные газы будут выводиться в дымоотвод, а регулировка тяги будет осуществляться дверкой поддувала. Хотя транспортировать такую конструкцию не так удобно, поскольку она более габаритна.
Виды печей под казан
В зависимости от материала изготовления:
- печи из металла (фабричного производства и домашнего изготовления);
- стационарные конструкции из кирпича.
Кирпичные печи различаются в зависимости от способа установки казана:
- в классических конструкциях казан помещается в кирпичное углубление практически полностью;
- в модифицированных версиях казан устанавливается на специально вмонтированную горелку.
Печи разделяют также по способу приготовления пищи:
- специализированные приборы только для использования казана;
- универсальные (многофункциональные) устройства, в которых пищу можно готовить с помощью казана и других приспособлений (например, решётки для жарки мяса или переносной коптильни горячего копчения).
Выбор того или иного вида конструкции зависит от личных предпочтений.
Особенности печек из кирпича

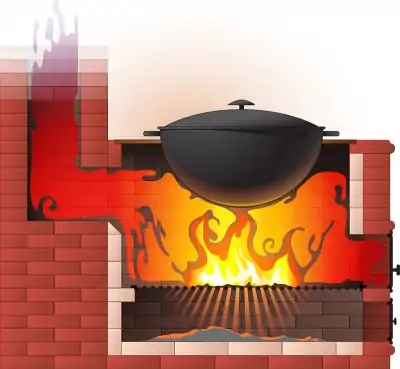

Для кирпичной печи существует два вида схем — классические и многофункциональные или универсальные.
Классическая печь выглядит следующим образом:
- стальная плита для фиксации казана;
- металлические уголки для закрепления плиты;
- топка с дверкой;
- поддувало;
- дымовые каналы и дымоход;
- наружные стены, которые обрамляют всю конструкцию для достижения лучшего эффекта теплоизоляции.
Если речь идёт о создании универсальной печи, её схема имеет ряд отличий:
- плиты для фиксации приспособлений для приготовления пищи;
- для каждого устройства (например, для казана, решётки для жарки мяса и коптильни) создаётся своя топка, потому что необходимо достичь максимального КПД от каждой поверхности;
- для того чтобы объединить все созданные поверхности в один дымоход, над ними необходимо возвести арку, в которой будет сделан вывод на дымоход.

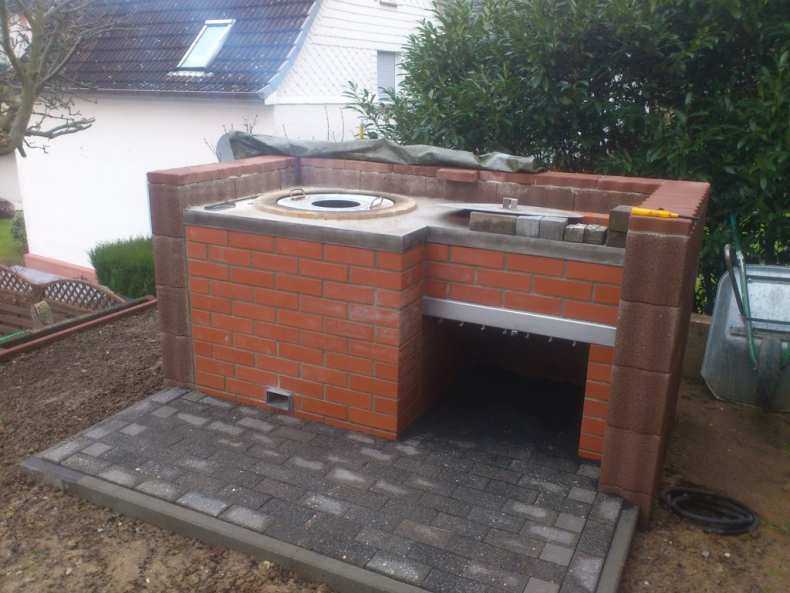

Инструкция по строительству кирпичной печи
Такая печь – не только место для приготовления еды, но и декоративный элемент. По этой причине к выбору места, равно как и к форме или отделке конструкции, следует отнестись со всей ответственностью. Купите заранее красивую плиту, оснащенную кольцами различного диаметра, чтобы можно было использовать разные казаны, дверки для поддувала и топки, различные декоративные принадлежности для последующих очисток (кочергу, лопатку и проч.).
Необходимые инструменты и материалы
В работе вам потребуется:
- шамотный кирпич;
- плита перекрытия (ее толщина должна составлять примерно 2 сантиметра);
- болгарка;
- стальные уголки;
- песок;
- колосники;
- огнеупорный порошок;
- дверки;
- ведра;
- лопата.
Внешние параметры конструкции могут быть самыми разнообразными, а вот изнутри она обязательно должна напоминать подставку для яиц. С целью более удобной эксплуатации она поднимается примерно на 80-90 сантиметров.
Схема печи
Подготовка основания
Сразу оговоримся, что в полноценном фундаменте в данном случае необходимости нет, поскольку масса конструкции будет незначительной. Но чтобы кирпичная кладка в дальнейшем не перекосилась, потребуется заливка бетона и укрепление с помощью арматуры. Алгоритм действий должен быть следующим.
Шаг 1. Вначале подберите место для строительства, очистите его от всего лишнего и тщательно смочите водой. Выровняйте грунт, после чего утрамбуйте его.
Шаг 2. Из обычных досок сделайте опалубку.
Шаг 3. Смешайте шамотный порошок с песком в соотношении 1:3, продолжайте замешивание до тех пор, пока раствор не обретет пластичность.
Шаг 4. Залейте раствором опалубку слоем в 50-100 миллиметров. Выровняйте поверхность, обязательно проверьте ее с помощью монтажного уровня.
Шаг 5. На раствор уложите прутья арматуры – вдоль и поперек, с шагом в 10 сантиметров.
Не дожидайтесь высыхания раствора, а начинайте класть печь для казана своими руками сразу после армирования.
↑ Некоторые моменты применения
Чтобы барбекюшница и её рабочие элементы прослужили долго, надо нею правильно пользоваться:
- Если убрать старую золу, то жар будет равномерным.
- Перед применением новый чугунный казан смазывают маслом (любым), а потом разогревают 20 минут на печи. Затем оставляют казан высыхать, после чего сливают остатки масла. Потом вытирают внутри сухой ветошью.
- Пользоваться печью-барбекю комфортнее, если пол перед печью выложить камнем. И над жаровней соорудить крышу либо навес.
Построить печь-барбекю можно и самостоятельно, если отнестись к подготовке и возведению ответственно. Домашний садовый печной комплекс прослужит долго и полностью оправдает и вложенные силы, и средства, и ваши ожидания.
Рекомендуем изучить: делаем недорогую беседку шатер для дачи своими руками

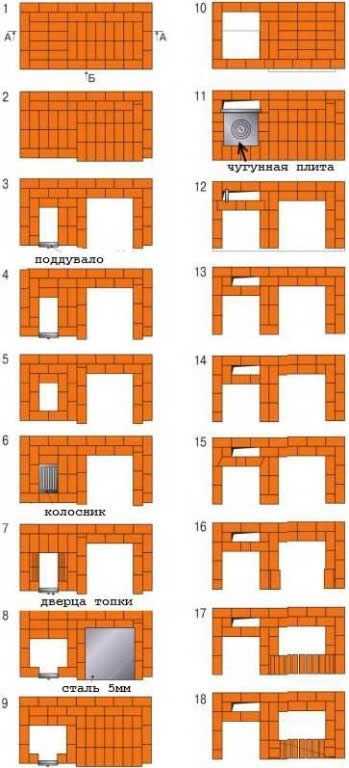

Порядовка
Порядовка — схемы кладки для вашей будущей печи для каждого ряда. Рекомендуем перерисовать ряд на отдельный лист. При работе схема всегда пачкается и, если так не сделать, уже к середине печи что-то разобрать на схеме будет сложно.
Важно: Удобно, что кирпичи имеют одинаковые размеры. А вот печное литьё — нет
Нужно при кладке примерять купленные вами детали, чтобы избежать ненужных проблем с подгонкой.
Упрощённая
Простая и несложная для печника-новичка печь под казан. Требуется небольшое количество кирпича, лёгкий фундамент — выбор для тех, кто не хочет сразу тратиться.
Благодаря плите с кольцами может использоваться и с другой посудой.
Первые 2 ряда — сплошные из печного кирпича, с перевязкой швов.
Специальная

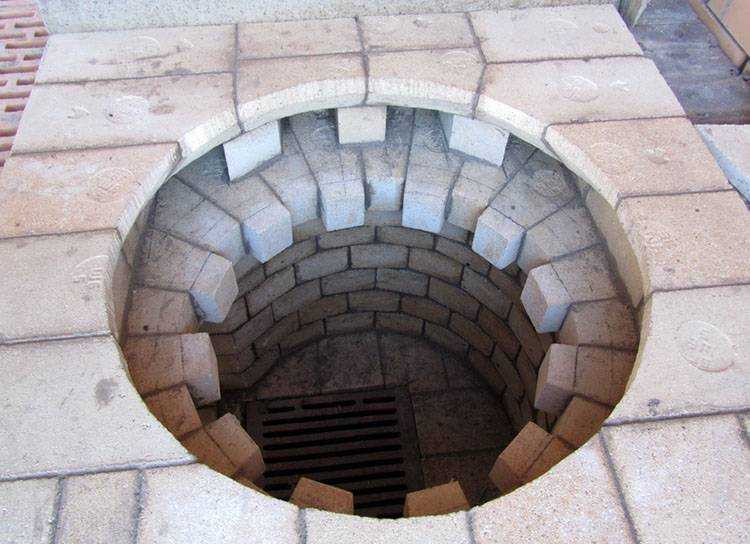

Придумана для правильного обтекания жара о сферическое дно казана. Экономит топливо, даёт правильный нагрев — лучший выбор. Более трудоёмка, но это окупится вкусом блюд.
Первые 3 ряда — сплошные из печного кирпича, с перевязкой швов.
↑ Чем отличается барбекю от гриля, мангала
Гриль, мангал, барбекю – эти приспособления созданы специально для приготовления мяса на углях, но различия в них всё-таки есть.
↑ Мангал
Самое простое и наиболее распространённое приспособление для приготовления мясных деликатесов, в основном, шашлыка. Конструкция мангала состоит из прямоугольного металлического ящика, который держится на ножках. На стенках имеются отверстия, чтобы работала тяга, а также выемки для шампуров. В мангале тлеющие угольки лежат прямо на дне конструкции, и от них жар поднимается снизу вверх. Мангал считается самым популярным приспособлением из-за того, что его с легкостью можно взять с собой в поход или при выезде на свежий воздух. Собрать мангал не составляет труда и делается это в считанные минуты.
↑ Гриль
Отличительной чертой данного приспособления считается наличие решётки, куда высыпаются угли, и крышки. Нужна крышка для того, чтобы жар поступал со всех сторон, а не только снизу, как в предыдущем случае. В гриле также есть возможность регулировать подачу воздуха благодаря специальным заслонкам. Они расположены в верхней и нижней части конструкции
Ещё к одной важной особенности гриля относится более быстрое приготовление блюд. Из-за закрытой крышки пища получается скорее тушенной, нежели жареной
Если отложить крышку в сторону, то гриль можно использовать как классический барбекю.
↑ Садовый камин – барбекю
Принцип работы такого устройства сильно схож с мангалом, но барбекю более сложное устройство. В отличие от классического мангала, у барбекю две решетки, одна для углей, а другая для еды. О самом происхождении названия барбекю до сих пор спорят.
Наиболее приемлемое: «barbe et queue», что с французского означает «от бороды до хвоста». Всё дело в том, что первоначально на решётках жарили не кусочки мяса, а целые окорока свиней или целиком ягнят. Среди русскоязычных поклонников шашлыков за этой конструкцией закрепилось ласковое название – «барбекюшница».
Барбекю – это более дорогое устройство по сравнению с мангалом и грилем.
В некоторых моделях есть возможность регулировать расстояние между решёткой, где лежит блюдо, и углями, что позволяет контролировать уровень жара. В барбекю жар направляется снизу вверх.
Часто барбекюшницу называют «садовым камином». Всё из-за того, что барбекю – большое сооружение, собранное из кирпича или камня. В сооружение входит оборудованный стол для готовки пищи и крыша над головой. А также вставленный казан и раковина, к которой подводят воду, чтобы была возможность мыть мясо, овощи и фрукты.
Выбираем и готовим место для строительства
Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.
Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.
Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи
- нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
- нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.
Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.
Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю
После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю
Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.
Кладка печи из кирпича (инструкция)
Кирпичных рядов в печи получиться порядка от 9 до 11. Это количество рядов будет самым оптимальным для использование печи среднего человека.
Кирпичная кладка делается с перехлестом в полкирпича.
- Дверца устанавливаются в процессе кладки. Они имеют отверстия в каркасе, в которые устанавливается проволока.
- Эта проволока закладывается во время кладки, кирпичами. Первая дверь для удаления золы устанавливается во втором ряду, а основная дверь от 4 до седьмого ряда.
- Колосники устанавливаются на вмонтированные уголки или для них по краям поддувала ложиться дополнительный ряд кирпичей.
Наверх печи устанавливается лист их стали с прорезанным отверстием под казан.
Временное барбекю их кирпича
Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.
Пошаговый алгоритм сооружения временного барбекю выгляди так:
- Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
- Застилают пару слоев рубероида.
- Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
- Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
- Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
- Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
- Наращивают стенки в высоту еще на два-три кирпича.
Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.
Изготовление уличной русской печи своими руками
После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.
Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме
Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.
Подготовка места на даче
Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.
Для печи лучше выбрать максимально комфортное для вас место:
- с солнечной стороны;
- с удалённостью от деревянных построек и забора;
- без затенений посадок на участке;
- желательно в беседке.
Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.
Как сделать фундамент
После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:
- ровность;
- гладкость;
- определённая площадь;
- надёжность;
- долговечность.
Для фундамента:
- выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
- насыпьте песок — сделайте песчаную подушку 20 см;
- сверху насыпьте щебень до уровня грунта;
- выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
- для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.
Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.
Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции
Порядовка печи
Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.
В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.
Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.
Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.
Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках
При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.
Изготавливаем печь своими руками: инструкция
В общем случае очередность действий при строительстве печи под казан своими руками выглядит так:
Устройство основания
Итак, как изготовить печь под казан из кирпича своими руками? Ввиду своих скромных размеров печь для казана, в отличие от полноценной кирпичной печи, в фундаменте не нуждается. Но монолитное армированное основание у нее должно быть обязательно, иначе кирпичная кладка со временем покосится. Формируют его в несколько этапов:
- Грунт на расчищенной и выровненной площадке обильно смачивают и трамбуют.
- Из досок сооружают прямоугольную опалубку высотой в 50 – 100 мм, у которой размеры в плане соответствуют размерам печи. Верхний край опалубки должен быть строго горизонтальным – этого нужно добиться при помощи строительного уровня.
- Из песка и шамотного порошка готовится смесь (соотношение – 3:1), в которую постепенно добавляется вода. Как только раствор становится достаточно пластичным, процесс приготовления можно считать завершенным.
- Приготовленным раствором заполняют опалубку до самого верха.
Сразу после заливки на раствор в продольном и поперечном направлениях раскладывают арматурные стержни, формируя таким образом сетку с размерами ячейки 100х100 мм.
Основание под печку
Следующий этап – кладку печи – нужно начинать сразу же, не дожидаясь затвердения основания.
Кладка печи
Все швы в кладке, особенно с лицевой стороны, должны иметь равную ширину. При отсутствии навыков каменщика добиться этого можно посредством одинаковых по размеру деревянных реек, устанавливаемых между кирпичами (удаляются после схватывания раствора). Кладку ведут с перевязкой швов. Все металлические детали устанавливаются прямо по ходу возведения печи.
Дальнейшие действия:
- Для установки дверок в кладку нужно вмонтировать проволоку, зажав ее концы между кирпичами и зафиксировав раствором.
- Колосник устанавливается сразу после перекрытия дверцы зольника.
- Далее приступают к укладке топки. Ее стенки выполняются из шамотного кирпича, способного выдерживать высокие температуры. Они должны иметь форму вертикального цилиндра, срезанного в передней части (здесь будет устанавливаться дверца).
- В верхней части топки на тыльной стороне печи нужно оставить проем, к которому будет подсоединяться дымоход.
На завершающем этапе нужно заделать в кладку уголки и уложить на них плиту с отверстием для казана.
После этого можно выполнить расшивку швов снаружи печи или обложить ее плиткой.
Процесс кладки
Изготовление и установка дымохода
Дымоход предлагается изготовить из двух отрезков стальной трубы диаметром 100 – 120 мм и тройника, вваренного между ними.
Нижняя часть дымохода должна иметь такую длину, чтобы после придания конструкции вертикального положения тройник оказался прямо напротив дымоотводящего отверстия топки.
Длина второго отрезка трубы, который приваривается к тройнику сверху, должна обеспечить выброс дыма выше человеческого роста.
Отвод тройника следует завести в дымоотводящее отверстие топки, уплотнив при этом зазоры печной глиной.
В готовой печи нужно развести огонь, чтобы таким образом просушить ее. Заодно это поможет проверить топку и дымоход на герметичность. На агрегат можно установить казан, наполненный водой. Если пузырьки воздуха, образующиеся на днище перед самым закипанием, будут расположены равномерно, значит и нагрев происходит равномерно.
Деревянный маленький дом для постоянного проживания
Дома из дерева имеют очень много достоинств
Сегодня построить маленький деревянный дом по готовому проекту так же просто, как и каркасный. Но существует мнение, что он непригоден для постоянного проживания. Многие считают, что в таком доме холодно зимой, но все совсем не так. Современное строительство позволяет построить деревянный дом, который будет очень теплым и комфортабельным, ведь дерево в несколько раз хуже проводит тепло, чем кирпич или пеноблок. Этот натуральный материал, как и камень, имеет уникальное свойство – накапливать тепло. Обогреть в зимнее время деревянный домик очень просто, при этом не приложив к этому особенных усилий.
Стильный деревянный дом в красивом ландшафте
Мини-дома для постоянного проживания занимают все большую долю рынка загородной недвижимости
Удачное сочетание цветов сайдинга в отделке маленького дома
Летом же в таком доме будет комфортная свежесть и прохлада. Достоинства строительства деревянного домика очевидны. Во-первых, в нем будет особенная атмосфера. Во-вторых, он будет экологически чистым, в-третьих, теплым и комфортным. Готовые проекты строительства под ключ позволяют существенно сэкономить средства на возведение зданий.
Изготовление печи для казана из листовой стали
Это также один из простейших вариантов изготовления печи, при котором в работе потребуется:
- сам казан, чтобы измерять диаметр топочной камеры;
- сварка, электроды к ней;
- листы стали – чем они толще, тем лучше для конструкции;
- молоток;
- уголки для изготовления ручек и опор;
- электродрель;
- болгарка.
Обратите внимание! Работа должна производиться на открытом воздухе, неподалеку от источника электричества. При этом все также следует соблюдать правила безопасности
Шаг 1. Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы.
Шаг 2. При помощи болгарки вырежьте из листа стали прямоугольник, длина которого равнялась бы окружности казана. В прямоугольнике проделайте отверстие.
Шаг 3. В верхней части будущей конструкции разметьте и проделайте несколько вертикальных прорезей, чтобы дым впоследствии свободно выходил. Далее в нижней части вырежьте отверстие прямоугольной формы для загрузки дров.
Шаг 4. Сверните лист в цилиндр. Применяйте для этого соответствующую форму, намотайте на нее сталь и добейтесь предельной точности с помощью молотка, или (если есть возможность) примените специальное листогибочное оборудование.
Шаг 5. Вырежьте из уголков опоры и ручки для конструкции.
Шаг 6. С помощью сварки соедините лист в цилиндр, затем приварите к конструкции днище, ручки и опорные элементы. Хотя последние можно прикрутить с помощью обычных болтов, заранее проделав в стали отверстия.
Обратите внимание! Для защиты печи от коррозии покрасьте ее жаропрочной краской в несколько слоев. Все, можете ставить казан, загружать топливо и разводить огонь!. Усовершенствуем конструкцию
Усовершенствуем конструкцию
С этой целью оснащаем печь дымоходной трубой, колосником, поддувалом и дверками. Процедура изготовления такая же, как была описана выше, но придется добавить несколько пунктов.
Шаг 1. Вырезайте не только топочное отверстие, но еще одно, поменьше и расположенное снизу, для поддувала. В верхней части вырежьте третье отверстие под дымоход.
Шаг 2. Между топочным и поддувальным вырезами установите колосник, для чего приварите внутри корпуса опоры – куски уголков. Для изготовления простого колосника можете использовать стальную проволоку – сложите отрезки требуемой длины и соедините между собой сваркой. К опорам крепить колосник не нужно.
Шаг 3. Приварите дымоход к соответствующему отверстию в корпусе
Важно, чтобы высота дымохода превышала человеческий рост, иначе дым будет попадать в глаза
Шаг 4. Оснастите дымоход искроулавливателем – консервной банкой с проделанными в ней многочисленными дырочками.
Шаг 5. Дверки можете вырезать из той же листовой стали, хотя можно приобрести уже готовые.
В итоге вы получите такого рода печь для казана своими руками, которую удобно чистить от сажи и куда удобно загружать топливо. Дымные газы будут выводиться в дымоотвод, а регулировка тяги будет осуществляться дверкой поддувала. Хотя транспортировать такую конструкцию не так удобно, поскольку она более габаритна.
↑ Некоторые моменты применения
Чтобы барбекюшница и её рабочие элементы прослужили долго, надо нею правильно пользоваться:
- Если убрать старую золу, то жар будет равномерным.
- Перед применением новый чугунный казан смазывают маслом (любым), а потом разогревают 20 минут на печи. Затем оставляют казан высыхать, после чего сливают остатки масла. Потом вытирают внутри сухой ветошью.
- Пользоваться печью-барбекю комфортнее, если пол перед печью выложить камнем. И над жаровней соорудить крышу либо навес.
Построить печь-барбекю можно и самостоятельно, если отнестись к подготовке и возведению ответственно. Домашний садовый печной комплекс прослужит долго и полностью оправдает и вложенные силы, и средства, и ваши ожидания.
Рекомендуем изучить: делаем недорогую беседку шатер для дачи своими руками
Уличный комплекс – русская печь и мангал своими руками
После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.
Со второго ряда начинается возведение стен. Также необходимо формировать зольник.
Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.
Подовые каналы перекрываются во время выкладке четвертого ряда.
Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.
Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.
Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.
Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.
В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.
В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.
Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.
На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.
Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.
На следующем этапе выкладывается передняя стена, закрывается горнило.
Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.
Песком засыпать горнило и утрамбовать для сохранения тепла.
Следующим рядом нужно перекрыть печь и начать сужение перетрубья.
В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.
Заслонкой закрыть перетрубье на двадцать четвертом ряду.
Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.
Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.
После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.
На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.
Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.
