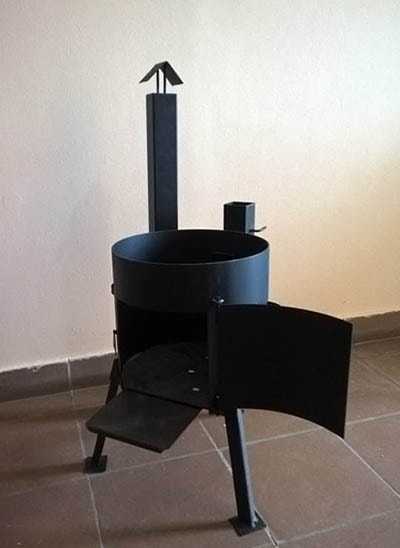

Печь для казана из трубы своими руками

Как сварить своими руками

Итак, приступим.

Боковые поверхности

Первая задача, это свернуть цилиндр из листа.

Есть два способа, без использования вальцов:

1. Приварив край листа к оправке нужного диаметра, нагревая и обстукивая молотком по форме оправки, добиться цилиндрической формы.
2. Задав лист отгибать на небольшой угол, потом немного сдвигать лист и зажав снова отгибать на небольшой угол. Продолжать пока не получится цилиндр.

Высота заготовки – высота печи без ножек (см. чертёж).

Ширина заготовки – длина окружности (P=πd – где d – диаметр под казан) плюс по 8-10 см с обоих краёв.

Для дверцы сделайте вырез примерно 30х20 см. Вырез под дверку делается у самого низа, без отступа.

С противоположной стороны, но вверху, отступив от верхнего края 5-10 см, сделайте вырез под трубу или круглый диаметром 100-150 мм, или квадратный не менее 100х100 мм.

Важно! Размер выреза под дымоход выбирайте под трубу

Нижний лист

Мы рекомендуем заготовку для нижнего листа взять с запасом, а потом подровнять до нужной формы.

Спереди нижний лист должен выступать на 10-15 см.

Верхний лист

Для цилиндрической печи с диаметром по казану мы можем не делать верхний лист.

Но если вы чувствуете себя в силах сделать ровное отверстие под казан (диаметром более 350 мм), то можно сделать и прямоугольную в плане печь и цилиндрическую большего чем казан диаметра.

Верхний лист приваривается как можно симметричнее, а после обрезается по размеру печи и зачищается по шву.

Мелкие детали

Для дверцы нужна заготовка примерно на 2 см по ширине и высоте больше выреза для дверцы.

По низу дверки сделайте ряд из 5-7 отверстий диаметром 15-20 мм.

Для дверки потребуются петли и защелка.

Петли можно сделать из гаек и болтов, кусков арматуры, обрезков листовой стали.

Пример защелки можно посмотреть на фото.

Для переноски печи удобно сделать пару ручек из прутка 10 мм.

Ножки хорошо сделать из уголка и закрепить болтами к нижнему листу печи. При необходимости их можно снять с остывшей печи.

Дымоход

Высоту дымохода больше 1,5 м делать смысла нет. В нашем случае труба нужна лишь убрать дым из зоны готовки.

Делать грибок или колено сверху дымохода не нужно. Такие детали устанавливают для защиты печи от осадков (что для такого типа печи неактуально), а тягу снижают.

И всё же, если вы будете использовать печь стационарно, достаточно сделать крышку на дымоход или снимать с печи трубу.

Для крепления трубы впечь вваривается стакан 10-15 см, размером под трубу.

Финишная отделка

Соберите печку и проверьте: всё ли ладно? Если нет исправьте.

Нужно удалить зазубрины и острые края.

Работы с печкой завершим покраской.

Перед покраской очистите печь снаружи от ржавчины и покрасьте составом для металлических печей.

Что такое казан

Печь для казана из автомобильных дисков

Казан – это емкость из чугуна или алюминия, придонная область которой имеет форму полусферы. Такое строение позволяет опускать котел прямо в очаг, добиваясь равномерного прогревания содержимого. Готовить еду в небольшом казане можно и в доме на плите, пользуясь подставкой. Для крупной емкости более 10 литров требуется печь, монтируемая на улице. Можно сделать конструкцию стационарной или переносить с места на место. Старую изношенную металлическую печь можно обложить кирпичом.

Толщина стенок казана зависит от используемого материала. Если используется легкий алюминий, их делают толстыми (около 1 см). Чугунное изделие можно сделать тонкостенным (3-4 мм).

Кирпичная печь для казана

Кирпич и камень — долговечные строительные материалы. Их использование в кладке практично. Печь для казана из кирпича может быть сложена обычным работником, который имеет технический склад ума, может читать чертежи порядовки. А если есть знакомый печник, то вопрос решается просто.

Много подробных инструкций вы можете найти в интернете. Конструкция системы простая. Тяжелых, грязных работ над фундаментами не требуется. Используется простая кладка.

Есть несколько разновидностей печек из кирпича. Основная задача — способствовать сильному, равномерному нагреву стен котла. Что только не делают мастера по кладке печей, чтобы получить равномерность тепловой подачи к котелку.

Классические варианты топочных котлов, форма повторяющая вазу, перевернутая пирамида — основные хитрости, на которые идут мастера для получения ровномерного тепла.

Порядовка

Порядовка — схемы кладки для вашей будущей печи для каждого ряда. Рекомендуем перерисовать ряд на отдельный лист. При работе схема всегда пачкается и, если так не сделать, уже к середине печи что-то разобрать на схеме будет сложно.

Важно: Удобно, что кирпичи имеют одинаковые размеры. А вот печное литьё — нет

Нужно при кладке примерять купленные вами детали, чтобы избежать ненужных проблем с подгонкой.

Упрощённая

Простая и несложная для печника-новичка печь под казан. Требуется небольшое количество кирпича, лёгкий фундамент — выбор для тех, кто не хочет сразу тратиться.Благодаря плите с кольцами может использоваться и с другой посудой.

Первые 2 ряда — сплошные из печного кирпича, с перевязкой швов.

Специальная

Придумана для правильного обтекания жара о сферическое дно казана. Экономит топливо, даёт правильный нагрев — лучший выбор. Более трудоёмка, но это окупится вкусом блюд.

Первые 3 ряда — сплошные из печного кирпича, с перевязкой швов.

Печи для казана — как выбрать.

Добрый день. Сегодня поговорим о том, как и где лучше готовить в казане. Это очень актуальный вопрос, который задают практически все покупатели, купившие казан. Казан размеров больше 6-ти литров рекомендуется греть исключительно на огне, так как электрическая плита такой объем уже не прогреет, а если и справиться то будет это очень долго. Поэтому самый распространенный вариант — печь для казана! Почему не тренога или просто костер спросите Вы? Ответ прост — ТЕРМОРЕЖИМ! В закрытой со всех сторон печи, пламя не сдувает ветер, косой дождь не заливает огонь и дров нужно раза в 3-4 меньше, чем для костра. А вот какую печь для казана выбрать — давайте разбираться.

Первый критерий для выборе печи — диаметр Вашего казана. Вы должны понимать, что казан диаметром 60 и 70 сантиметров, нельзя поставить на печку диаметром 30 сантиметров — печка такой казан не прогреет. Поэтому возьмите рулетку и померив диаметр, приступайте к выбору печки. На нашем сайте представлены самые популярные размеры печей : 6-8 литров (диаметр 33 см), 10-12 литров (диаметр 36 см), 12-16 литров (диаметр 39 см), 18-22 литра (диаметр 45 см) так же есть печи на большие размеры казанов. Если казан чугунный, то его можно не погружать полностью в печь, а оставить 1/3 часть не утопленным. Чугун очень энергоемкий материал, он прогреется равномерно и будет долго отдавать жар, а вот АЛЮМИНИЕВЫЙ казан нужно погружать полностью.

Второе на что нужно обратить внимание при выборе печи для казана — это наличие трубы, ведь печи бывают с трубой и без трубы, а так же бывают печи с мангалом! Печи без трубы по большей части рассматриваются как туристические, так как они компактны и их удобно брать с собой на природу и в поход, да и на даче очень даже не плохо. Печь с трубой замечательна тем, что дым при приготовлении пищи не попадает в глаза, а еще она может служить как коптильня и гриль закрытого типа. Про печь с мангалом я думаю и так все понятно — это целый комбайн в приготовлении пищи на огне: печь, коптильня, гриль, мангал и все в одном!

Про печь с мангалом я думаю и так все понятно — это целый комбайн в приготовлении пищи на огне: печь, коптильня, гриль, мангал и все в одном!

Аксессуары для печей: их два, но они очень функциональны. Первое — это гриль решетка для печи. С её помощью можно из любой печки для казана сделать гриль или коптильню. Второе это боковой столик для печки, позволяет ставить сковородку или чайник, если развернуть его в топку или складывать шумовку, кочергу или что либо, если развернуть столик на внешнюю сторону печи.

Так же в продаже имеются газовые горелки для казанов, с их помощью можно готовить в любом помещении, не опасаясь задымления.

Обращаю Ваше внимание, на то, что все печи изготовлены из холоднокатаной стали, толщиной 2 миллиметра. Поверьте нашему многолетнему опыту — этой толщины хватит на долгие годы

Чугунная печь под казан

Чугун, как наилучший материал для таких печей позволяет сэкономить топливо из-за быстрого нагрева печи, а так же медленного остывания.

Чугунная печь более устойчива из-за своего веса, что немаловажно. Так же, она гораздо в меньшей степени подвергается коррозии. Чугунная печь не прогорит, так как у неё высокая жаростойкость

А внешний вид чугунных печей радует разнообразием

Чугунная печь не прогорит, так как у неё высокая жаростойкость. А внешний вид чугунных печей радует разнообразием.

Чугунная печь для казана поможет вам не только приготовить прекрасные, ароматные блюда восточной кухни, но и прослужит долгие годы, переходя в вашей семье из поколения в поколение.

Чугунная печь наиболее подходящий вариант для установки на участке, поскольку совмещает в себе такие возможности, как:

• простое перемещение агрегата с одного места на другое;
• устойчивость и безопасность при эксплуатации;
• экономия на топливе (дровах) за счёт закрытой топки.

На чугунном камельке, помимо традиционных блюд, готовящихся в казане, можно приготовить рыбу, шашлыки и прочие вкуснейшие продукты.

Конструкция чугунной печки внешне похожа на цилиндр с дном, но с открытым верхом. Чугунный агрегат оснащён ножками и дверкой для удобства топки.

Дымоход у чугунных конструкций может быть трёх видов:

трубный;

в виде небольших треугольных вырезов в верхней части цилиндра;

колосник.

Цена чугунного агрегата напрямую зависит от толщины материала и сложности приобретаемой конструкции. Самыми дорогими на рынке являются металло-чугунные изделия, немного дешевле — из нержавейки, остальные виды — совсем недороги.

Приобретать совсем дешёвые аппараты не рекомендуется, поскольку металл у них быстро прогорает, делая невозможным дальнейшую эксплуатацию изделия.

Наиболее популярны чугунные печи, поскольку они максимально долго сохраняют тепло, а их единственным недостатком является большой вес.

Этот материал практически не коробится от высоких температур, не прогорает, не подвержен коррозии. Благодаря этим свойствам чугунная печь для казана прослужит вам верой и правдой много лет. А казан из такого материала при регулярном применении постепенно покрывается тонким слоем нагара, защищающим его от пригорания. Пропитка маслами и жиром продлевает срок жизни.

Впрочем, печи изготавливают также из кирпича или толстого металла. Они могут быть газовыми – неплохой вариант для походов и не только. Однако характерного аромата дымка от огня на газе вам, конечно, не дождаться.

Для этого дымок должен слегка виться над готовящейся пищей, а казан должен быть достаточно глубоким с округлым дном.

Умельцы делают кирпичные печи своими руками. Не склонным к подобному творчеству не составит труда приобрести готовую чугунную печь для казана. Сейчас их продается множество, в широком ассортименте. И не забудьте к ней купить чугунный казан.

Чугунная печь под казан позволяет приготовить множество блюд, начиная от простого кипячения воды и варки супов, и заканчивая традиционными блюдами с дымком, вроде тройной ухи, туристского кондера и других.

Многие блюда восточной кухни тоже готовятся этим способом, но непременно в кирпичной печи. Топочная часть в ней должна нагреваться быстро, а отдавать тепло медленно. Только так вы сможете приготовить, например, настоящий узбекский плов.

Печи чугунные под казан хороши тем, что позволяют сделать любимое блюдо, экономно расходуя топливо, поскольку огонь внутри них хорошо защищен от ветра. Казан в таких условиях быстро и равномерно прогревается, а еда в нем получается такая, что пальчики оближешь.

Если вы хотите готовить любимые блюда не только на даче или своем домашнем участке, но и где-нибудь в походе, вам пригодится разборная чугунная печь для казана. Она хоть и тяжеловата, но в багажнике прекрасно поместится и доедет до нужного места, где вы ее соберете и будете радовать компанию друзей-путешественников ароматными блюдами.

Виды печей под казан

В зависимости от материала изготовления:

• печи из металла (фабричного производства и домашнего изготовления);
• стационарные конструкции из кирпича.

Кирпичные печи различаются в зависимости от способа установки казана:

• в классических конструкциях казан помещается в кирпичное углубление практически полностью;
• в модифицированных версиях казан устанавливается на специально вмонтированную горелку.

Печи разделяют также по способу приготовления пищи:

• специализированные приборы только для использования казана;
• универсальные (многофункциональные) устройства, в которых пищу можно готовить с помощью казана и других приспособлений (например, решётки для жарки мяса или переносной коптильни горячего копчения).

Выбор того или иного вида конструкции зависит от личных предпочтений.

Особенности печек из кирпича

Для кирпичной печи существует два вида схем — классические и многофункциональные или универсальные.

Классическая печь выглядит следующим образом:

• стальная плита для фиксации казана;
• металлические уголки для закрепления плиты;
• топка с дверкой;
• поддувало;
• дымовые каналы и дымоход;
• наружные стены, которые обрамляют всю конструкцию для достижения лучшего эффекта теплоизоляции.

Если речь идёт о создании универсальной печи, её схема имеет ряд отличий:

• плиты для фиксации приспособлений для приготовления пищи;
• для каждого устройства (например, для казана, решётки для жарки мяса и коптильни) создаётся своя топка, потому что необходимо достичь максимального КПД от каждой поверхности;
• для того чтобы объединить все созданные поверхности в один дымоход, над ними необходимо возвести арку, в которой будет сделан вывод на дымоход.

Установка первого яруса

Установка первого яруса — это ключевой этап в строительстве казанной печи

На этом этапе создается основа конструкции, поэтому необходимо уделить особое внимание точности и качеству работ. Рассмотрим детальную инструкцию по установке первого яруса кирпичной казанной печи

1. Подготовьте все необходимые инструменты и материалы: кирпичи, раствор для кладки, металлический уголок, линейку, уровень, молоток и шпатель.
2. Перед началом работ убедитесь в правильности размещения основания и расположения первого ряда кирпичей, чтобы установка остальных рядов была проще и более точной.
3. Нанесите раствор на верхнюю грань первого кирпича и установите его на место, начиная с угла основания. Прижмите кирпич, чтобы он прилегал плотно к основанию.
4. С помощью уровня проверьте, насколько вертикально установлен первый кирпич. Если нужно, подкладывайте раствор или удаляйте избыток, чтобы добиться точного положения.
5. Нанесите раствор на верхнюю часть первого кирпича, используя шпатель, и установите металлический уголок на вершину кирпича. Уголок должен быть размещен таким образом, чтобы его кромки совпадали с краями кирпича.
6. Установите второй кирпич рядом с первым, используя раствор. Прижмите кирпич к первому, чтобы они соединились и создали устойчивую конструкцию. Убедитесь в правильном положении второго кирпича относительно первого, используя уровень.
7. Повторите шаги 3-6 для всех кирпичей первого ряда, следуя проекту печи и обеспечивая правильное положение каждого кирпича. Если нужно, добавляйте или удаляйте раствор для достижения точного положения кирпичей.
8. После того как первый ряд установлен, убедитесь в его точности и горизонтальности, используя уровень и линейку. Если есть какие-либо неровности, их нужно исправить до затвердевания раствора.
9. Оставьте первый ряд кирпичей на несколько часов, чтобы раствор затвердел. Это позволит убедиться в том, что конструкция крепкая и устойчивая.
10. После того как раствор затвердел, проверьте правильность установки первого ряда. Убедитесь в том, что все кирпичи расположены на своих местах и не выступают за пределы основания.
11. Продолжайте устанавливать последующие ряды кирпичей, придерживаясь проекта печи и обеспечивая точное положение каждого кирпича. Не забывайте проверять горизонтальность и вертикальность установки.

Строительство печи под казанок

Этот демонстрируемый во многих видео процесс включает следующие этапы:

1. Выкладка 1-го ряда из красного кирпича. Его укладывают, начиная с целого кирпича. Далее этот принцип применяется к каждому нечетному ряду.
2. Кладка 2-го ряда. По периметру выкладывается красный кирпич. В середине – шамотный. Этот ряд начинают с половинки кирпича. Аналогично со всеми другими парными рядами. Второй ряд будет дном топливника. В первых двух рядах остается место для зольника. Сразу встраивается в кладку дверка зольника.
3. Кладка 3-го ряда. Его делают почти полностью сплошным. Исключение – пространство над зольником. Там ставится изображаемый на разных фото колосник. Для его установки в кирпиче третьего ряда вырезают пазы. Также этим рядом перекрывают и фиксируют дверку зольника.
4. Укладка 4 и 5 рядов. Кирпич укладывают так, чтобы образовалось два отверстия: одно – под дверку топки, второе – под дымоход. При этом печка делится на две части: одна стает внешней стенкой, вторая – центральной частью. Между ними делается небольшое пространство. Центральная часть представляет собой квадрат с кругом посередине. Этот круг является топкой. Центральную часть выкладывают из шамотного кирпича. При этом материал подрезают так, как это предусматривает фото сделанной порядовки. Также фиксируют дверцу топки.
5. Кладка 6-го ряда. Действия почти такие, как и при строительстве предыдущего ряда. Только теперь перекрывается наружное отверстие для дымохода. Кирпич, конечно, перевязывает швы предыдущего ряда.
6. Возведение 7-11 рядов. 7-й ряд перекрывает дверку топки. В 9-м ряду делают отверстие, через которое выходят дымовые газы. Кладка 11-го ряда предусматривает создание циркуляционного отверстия в передней части горнила.
7. Выкладка 12-го ряда и закрепление на нем плиты с отверстием под казанок.
8. Сушка.

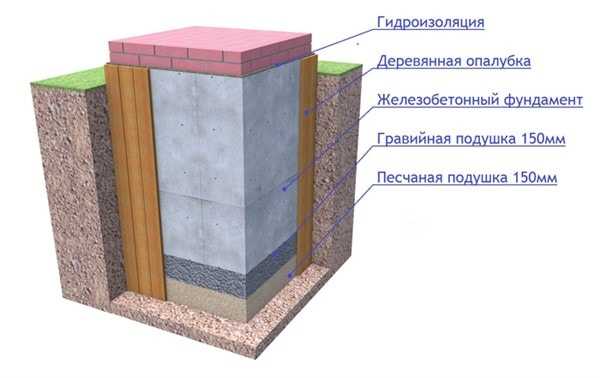

Как сделать фундамент

Кирпичная печь — конструкция тяжёлая, и кладка не потерпит перекосов в основании. Значит, нужен фундамент.

Заложение фундамента относится к подготовительным работам. Учтите в своих планах, что бетону нужно время для набора прочности. Фундамент должен быть готов за 25-30 дней до начала кладки печи.

Последовательность фундаментных работ:

1. Разметка фундамента. Обычно делается шнуром, растянутым на колышках. Сам фундамент должен выступать за габарит печи на 5-7 см.
2. Котлован копается ниже уровня промерзания на 40 см. Для удобства работ в котловане, его размер нужно сделать на 0,5 метра больше по периметру.
3. На дне котлована делается песчаная утрамбованная подушка толщиной 20 см.
4. На подушку под размер фундамента, с запасом, укладывается рубероид (швы и стыки проклеить горячим битумом или мастикой).
5. Поверх гидроизоляции строится щитовая опалубка, высотой немного большей чем планируется высота бетонной части фундамента (минимальная высота над землёй 40 см).
6. Делается арматурная обвязка. Для лёгких печей не обязательно.
7. Заливается бетоном.
8. Поверх бетона после сушки (5-8 дней) нужно положить гидроизоляцию (рубероид с проклеенными швами).
9. Если высоты фундамента недостаточно (например, до перекрытия пола), то используют кирпичную кладку. Поверх кирпичной кладки также наносится гидроизоляция.

Отличительные особенности конструкции

Конструкция печи для казана практически такая же, как обычной, а главное отличие заключается в отверстии, расположенном в плите – именно в это отверстие и будет устанавливаться сам казан. Согласно требованиям отверстие должно быть такого диаметра, чтоб 2/3 казана располагались ниже чугунной плиты. Если оно будет меньшим, то прогрев не будет равномерным, а если большим, то можно забыть об удобном извлечении казана.

Обратите внимание! В нынешнее время производятся плиты с кольцами таких диаметров, чтобы можно было устанавливать любую посуду. Сама печь может быть:

Сама печь может быть:

1. глиняной;
2. кирпичной;
3. переделанной из иного металлического приспособления.

Сооружение глиняной печи требует соответствующих навыков, но с вариантами №2 и №3 вполне можно справиться своими руками.

Как работает печь

Когда не ставятся особые кулинарные задачи, можно купить мангал, снабженный местом под казан с пловом. Оно снабжается подставкой круглой формы.

У печи, складываемой из камня, может быть следующая конструкция:

• Цилиндрической формы.
• С трубой, которая может заглушаться.
• С отверстиями в верхней части конструкции, чтобы можно было отвести часть дымка от чугунного казанка с пловом.

Большая часть дыма должна отводиться от казана с пловом, и только небольшая струйка должна оставаться над поверхностью посуды. В этом случае плов приобретает пикантный привкус дымка, но не перенасыщается им.

Особенности конструкции металлической печи

Наиболее успешна печь от Сталика Ханкишиева, которая дает возможность регулировать огонь под посудой с пловом. По задней стенке имеется труба, которая отводит дым. А управление колесником помещено рядом с дверцей

Это позволяет казану равномерно прогреваться, что важно не только для плова

Чтобы сделать такое изделие, понадобится:

• Основа-плита габаритами 450 х15 мм.
• Трубы с толщиной стенки в 10 мм. Их общая длина составляет около 500 мм.
• Для наружной оболочки – жестяной лист в 1 мм толщиной.
• Отдельные элементы, такие как колосник, дверца, зонтик на дымоход.

Принцип работы печи

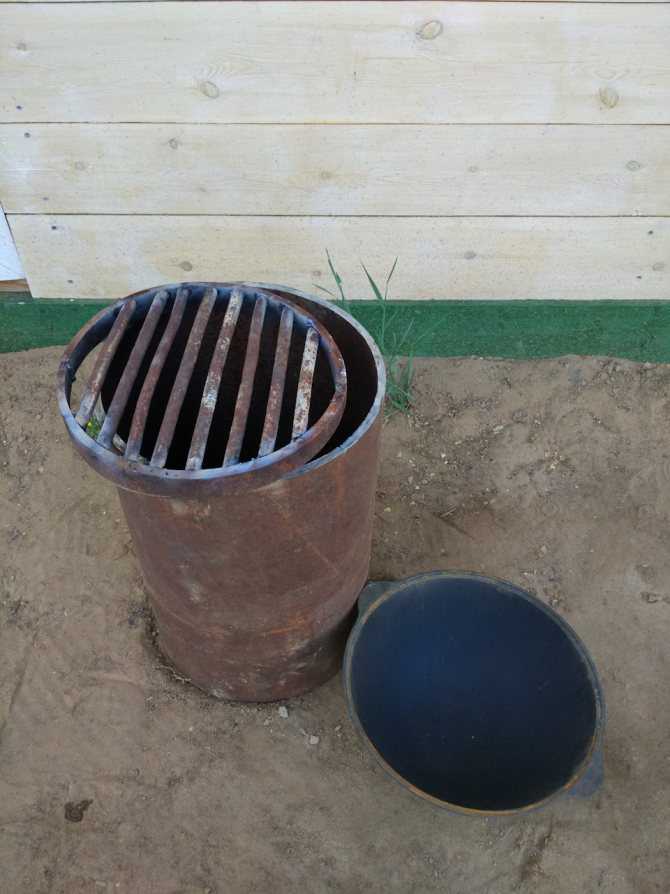

Печи для казана из трубы – это недорогой вариант самодельного приспособления для приготовления блюд восточной кухни

В прошлом кочевники, переезжая с места на место, перевозили с собой и котлы. Очаг для их использования делали просто. В выкопанной яме, выложенной камнями, создавались два отверстия с разных сторон. В одно из них, расположенное в нижней части, клали дрова, а через другое, сделанное сверху, выходил дым. На дне конструкции разводился огонь, и поначалу он нагревал только нижнюю область. Этого было достаточно для вытапливания сала и обжаривания мяса. Рис для плова готовился, когда камни, которыми выложены стенки, начинали медленно отдавать тепло.

Используемые сегодня печи имеют сходство с таким очагом, но изготавливаются из кирпича или металла и снабжаются дымоходом.

Как установить трубу на печь в бане

Дымоход является крайне важной деталью любой печи. Он необходим для вывода дыма и продуктов горения из помещения бани

Дымоходы бывают нескольких видов:

• Керамические. Отличаются повышенной устойчивостью к перепадам температуры и большим сроком эксплуатации.
• Кирпичные. Имеют один существенный недостаток – высокая способность накапливать на своей поверхности сажи, что приводит к уменьшению тяги.
• Стальные. Является самым оптимальным вариантом для бани. Такой дымоход не ржавеет, отлично держит перепады температуры, достаточно прочен. Может служить нагревательным элементом для воды, благодаря высокой скорости нагрева.

Установка дымохода не требует специальных навыков и умений, сам процесс монтажа не отличается большой сложностью:

1. Изначально необходимо разметить место для дымохода, и вырезать отверстие по меткам.
2. Нижний край дымохода с кожухом крепится саморезами. Затем при помощи хомутов фиксируется к потолку.
3. Далее дымоход выводится на крышу.

Альтернатива в выборе

При всем разнообразии способов самостоятельного конструирования отыщется альтернатива, заключающаяся в том, что некоторые производители занимаются изготовлением моделей, предназначенных для установки казанов. Такие печи снабжаются верхней плитой со сменными кольцами, которые позволяют устанавливать казаны различных размеров. Они выполнены из толстого листового металла и готовы к применению.

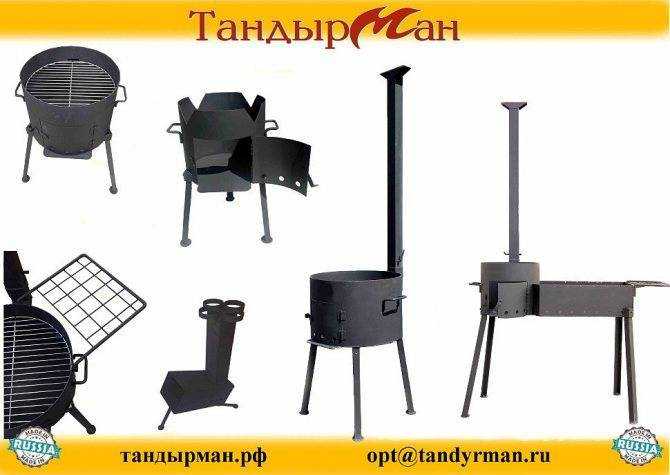

Печка фабричного производства

Фабричную переносную печь можно установить в любом подходящем месте. Возможность приготовления блюд на природе – это всегда веселые компании друзей. Эмоциональный настрой зависит от гостеприимства хозяина, а техническая часть вопроса от его уровня мастерства и частички души, которую он вложил в создание и обустройство уютного уголка.
