Сип панели: что это такое, плюсы и минусы, монтаж, характеристики

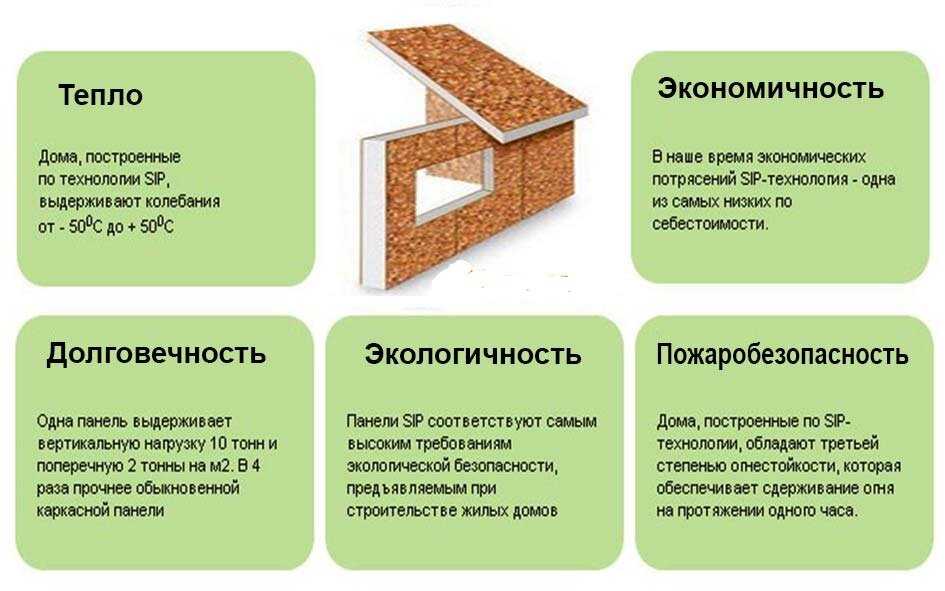

СИП-панели: положительные качества

Скорость постройки. Среднее время – 2-3 месяца, затем начинается финишная отделка. Отсутствие такой отделки не мешает пользоваться зданием – в нём можно жить, постепенно занимаясь ремонтом.
Экологическая чистота. В составе нет вредных компонентов, так что их выделение исключено даже при повышении температуры и воздействии других внешних факторов.
Теплоизолирующая способность, уменьшение расходов на отопление. Конструкция стен напоминает термос, так что потери тепла незначительны. Траты на отопление, в среднем, на 50% и более ниже, чем в зданиях из других материалов.
Минимальные требования к конструкции. Проект кирпичного, каменного или бетонного дома должен составляться архитектором. Ситуация с SIP совершенно иная – допустима даже самостоятельная сборка. Возможна реализация любого замысла, независимо от сложности. Фундамент и почва должны соответствовать минимальным требованиям.
Прочность. Одно из значимых преимуществ. Стены, несмотря на малую массу, рассчитаны на высокие нагрузки, без проблем их выдерживают.

Устойчивость

Улучшить показатель можно формированием каркаса жесткости из брусков, расположив его с внутренней стороны.
Жесткость – ей уделено особое внимание при производстве плит по специальной методике.
Время эксплуатации. Панели достойного качества прослужат не менее полувека, а зачастую – и гораздо больший срок.
Минимальная толщина – полезное качество, упрощающее работы, связанные с погрузкой, механической обработкой, транспортировкой плит при строительстве.
Совместимость с различными отделочными материалами

И внутри, и снаружи можно использовать что угодно – от краски до специализированных видов штукатурки. Поверхность идеально ровная, не требует дополнительной подготовки.
Простота отделки. Усадки ждать не требуется, так что работу можно начинать сразу после завершения строительства.
Не нужно дополнительно утеплять здание. Конструкция панели сразу предусматривает наличие соответствующего слоя, так что дополнительно ничего делать не придется.

Технология монтажа дома из СИП-панелей

Сборка дома из СИП панелей

Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

Первое перекрытие

Многоэтажный дом из СИП панелей

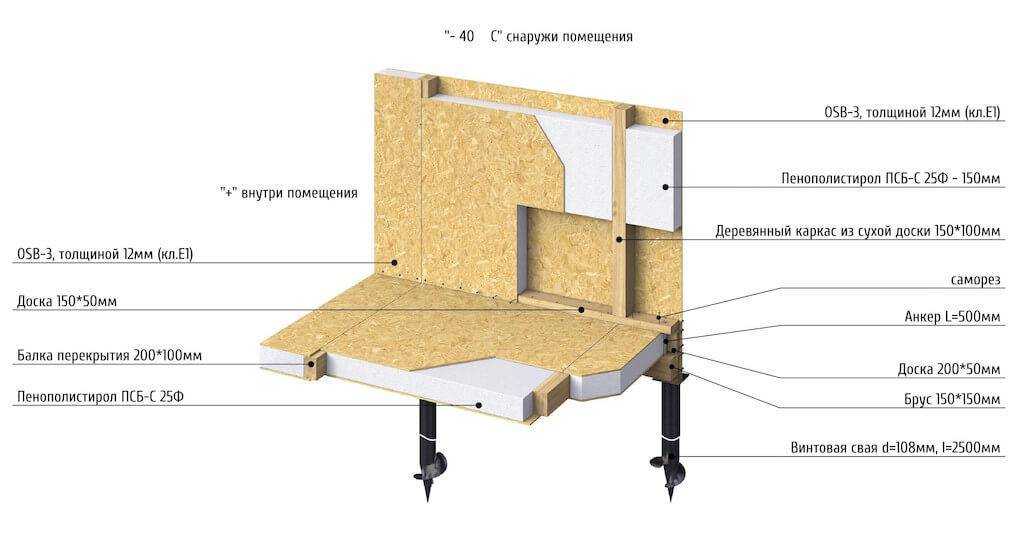

Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

Возведение стен

Для ообустройства перекрытия используют сэндвич панель другой маркировки

Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

Крыша

Крыша из СИП панелей не нуждается в установке стропильной системы

Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

Что такое SIP

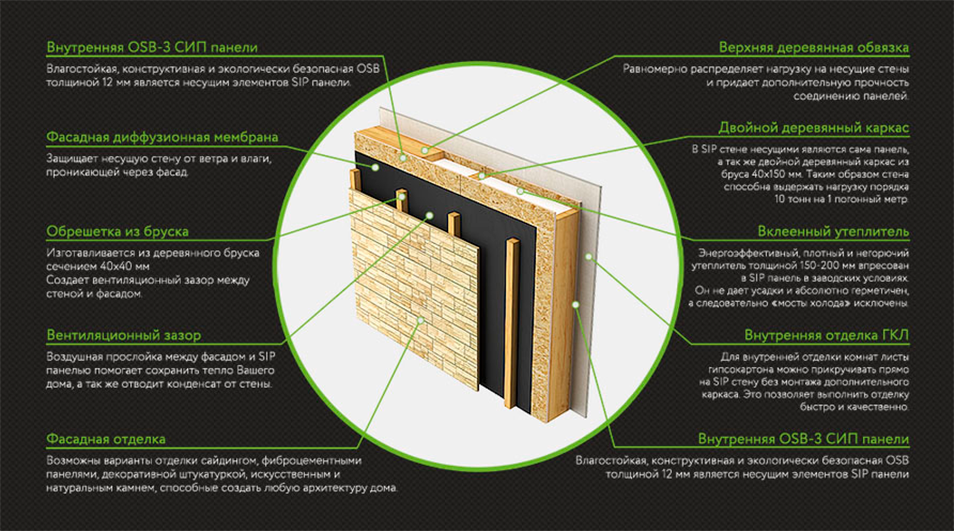

Структурно-изоляционная панель, состоящая из двух листов ОСБ по краям и сердцевиной из утеплителя – это материал, из которого возводятся дома по так называемой канадской технологии. Являясь готовым изделием, производимым в промышленных условиях, панели полностью готовы для строительства дома, могут быть разных размеров, толщины и допускается вариабельность утеплительного наполнения, что можно увидеть в видео-материале.

Скрепление листовых материалов производится посредством клеевого состава, при этом обязательно соблюдение технологических особенностей склеивания: любой пропуск чреват нарушением качественных показателей готового продукта. Именно поэтому склеивание производится под давлением 15-19 тонн, что позволяет использовать материал не только для обустройства стеновых конструкций, но и как плиты перекрытия, кровли.

Технология

Каркасный или сэндвич панельный дом устанавливают на фундамент. Это может быть любой из используемых для легких сооружений тип:

Свайный;
Ленточный мелкозаглубленный;
Столбчатый;
Плитный.

Все операции, связанные с возведением фундамента, проводят по одной схеме без разграничений на материал изготовления дома.

Каркасник

Сначала на фундамент укладывают брус нижней обвязки. Затем работы проводят по одной из двух схем. По традиционной технологии последовательно устанавливают вертикальные и горизонтальные элементы каркаса, стропильную систему.

По второй, так называемой «Канадской платформе», сначала монтируют пол. На готовом основании собирают секторы для стен и устанавливают в проектное положение. Закрепляют укосинами, горизонтальными перемычками.

По верху стойки или секции обвязывают брусом. Укладывают балки, стропила, обрешетку.

Готовый каркас заполняют утеплителем. В стены устанавливают плиты, а по горизонтальным поверхностям расстилают рулоны базальтовой ваты или насыпают эковату при условии, что они не будут нагружаться. Со стороны отапливаемого помещения теплоизолятор защищают паронепроницаемыми пленками, снаружи – гидроветрозащитными мембранами.

Внутри каркаса прокладывают электропроводку и другие коммуникации.

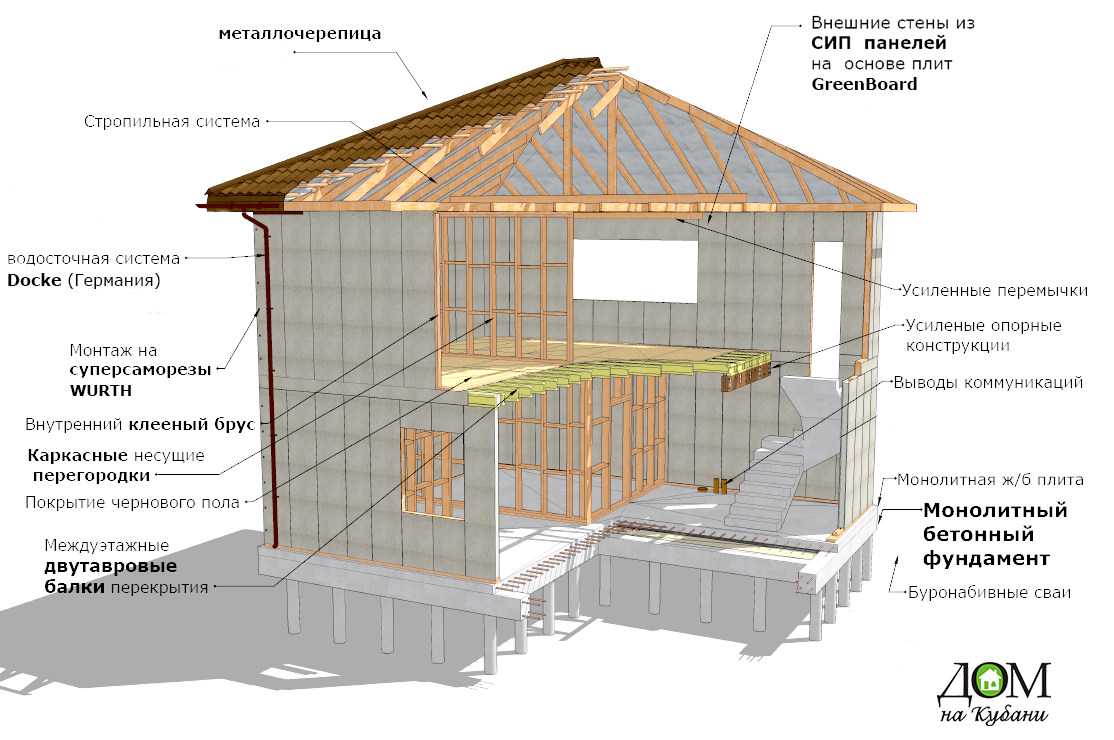

Панельный

Роль каркаса здесь играет СИП. Стойки, горизонтальные и наклонные связи отсутствуют. Нагрузка передается на фундамент по поверхности панели. Устойчивость достигается высокой жесткостью листов и креплением замковой системой шип-паз с закладной доской.

Дом собирают из отдельных элементов, как конструктор. Сначала монтируют пол первого этажа, затем стены. Выемку каждой панели заполняют монтажной пеной, вводят соединительный деревянный профиль. Следующую конструкцию насаживают на выступающую часть, предварительно нанеся в паз герметик. Скрепляют стыки саморезами.

Смонтировав первый этаж, укладывают горизонтальные балки перекрытия, а по ним СИП панели. Затем приступают к установке стеновых элементов второго уровня или устройству стропильной системы.

По стропилам монтируют кровельные сэндвич панели, а на готовый настил укладывают гидроизоляцию и материал ограждения.

Скрытые коммуникации прокладывают во внутренней обшивке помещений в прорезанных штробах.

Здание собирают очень быстро. Бригада из 3-4 человек монтирует объект площадью 150 м² за 2-3 недели. Такая скорость возможна благодаря высокой степени готовности ограждающих конструкций, технологичности сборки узлов.

Что такое SIP-панели

Во всем мире для строительства зданий обширно применяется канадская технология. К примеру, в Канаде и США около 85% частных домов возведены с использованием именно этой технологии.

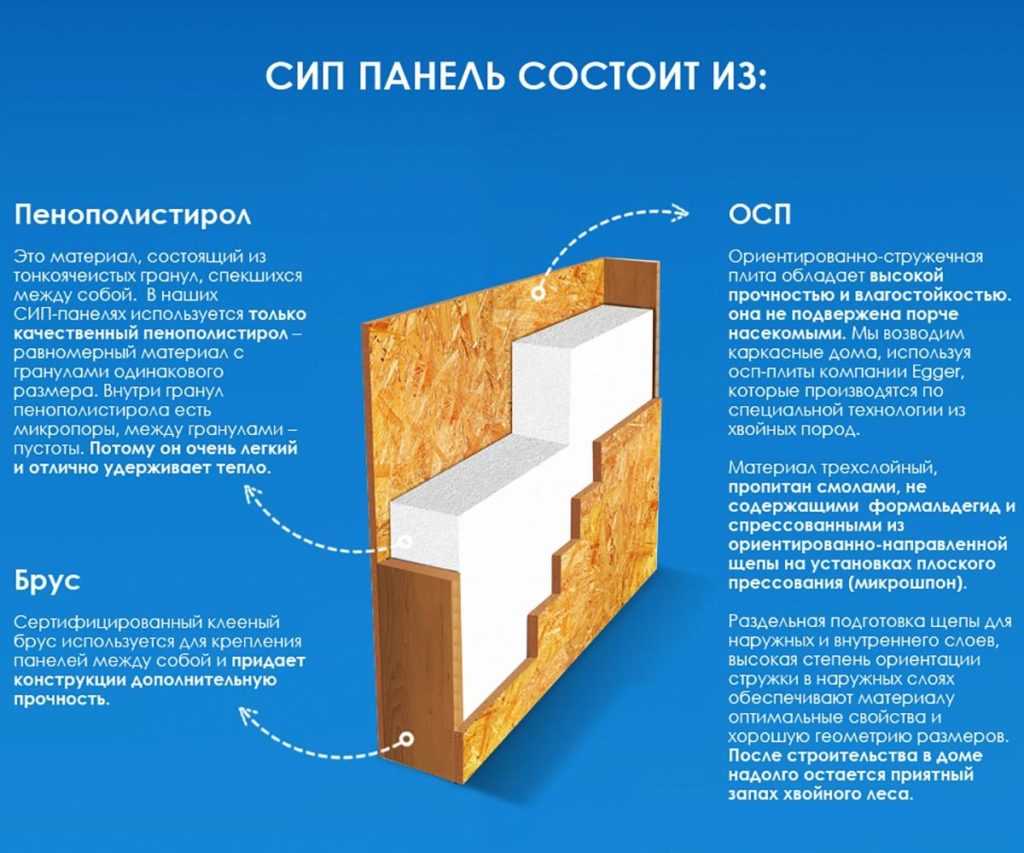

Главным стройматериалом являются СИП-панели, имеющие достаточно простую структуру. Панель, состоящая из двух плит толщиной 10 мм, посередине содержит вкладку из пенополистирола, слоем в 150 мм, которая вклеивается под высоким давлением.

Плита с деревянной щепой ОСБ-3, многослойная и состоит на 95% из древесины. Плоская стружка в материале размещена в разных направлениях, в наружном слое она расположена продольно, во внутреннем – поперечно. Благодаря такой разнонаправленной ориентировке, плита является идеальным материалом для строительства, т.к. она легка в обработке, обладает хорошей стойкостью к воздействию влаги, а также повышенной прочностью. Из-за своих качеств ОСБ-3 получила название «улучшенная древесина».

Пенополистирол, расположенный в сердцевине панели, на 2% состоит из стирола, остальные 98% составляет воздух. Пенопласт – экологически чистый материал с длительным сроком эксплуатации, небольшим весом, высокими теплоизоляционными характеристиками. Поэтому он считается наиболее востребованным утеплителем, который применяется при выполнении строительных работ.

Что представляют собой СИП панели

Основа СИП панели – плита ОСП, для производства которой используют узкие и длинные древесные щепки. Сырье укладывают в несколько слоев и тщательно трамбуют. Щепки каждого следующего слоя кладутся перпендикулярно предыдущему. Благодаря такой технологии производства повышается гибкость стройматериала при воздействии на него любых нагрузок. У обычной древесины такие качества отсутствуют.

Для изготовления СИП панелей многие производители используют щепки осины и сосны. Строительный материал состоит на 97% из древесины, оставшиеся 3% — это различные связующие составы. Готовые изделия дополнительно обрабатывают специальными защитными составами от негативного воздействия влаги и механических нагрузок.

Как правило, конструкция стройматериала состоит из 2-х плит ОСП, между которыми укладывается утеплительный материал. В качестве утеплителя используют пенополистирол. Этот материал характеризуется низкой теплопроводностью, имеет небольшой вес.

В процессе производства теплоизоляционного материала в массу полистирола добавляют газ, вид которого зависит от предназначения готового изделия. Для производства пожароустойчивых изоляционных плит используют углекислый газ. Стандартная толщина готового изделия составляет 11 см. В результате его теплоизоляционные показатели соответствуют стене толщиной 2 м, возведенной из силикатного кирпича.

Но, как показывают отзывы про частные дома, построенные из СИП панелей, у данной строительной технологии есть свои приверженцы и противники. Поэтому чтобы определить свою позицию в отношении таких жилых домов, рекомендуется самостоятельно разобраться в достоинствах и недостатках рассматриваемого строительного материала.

Недостатки SIP

Минусов у таких домов гораздо меньше, чем плюсов. К ним относят:

горючесть;
звукоизоляция;
экологичность.

Горючесть домов из СИП-панелей является относительным минусом, так как при соблюдении правил пожарной безопасности возгорания не произойдет. Есть один нюанс – для предотвращения рисков лучше обработать бурс специальными средствами, а также обшить дом из СИП-панелей гипсокартоном.

Звукоизоляция у такого материала не слишком хорошая, поэтому на первом этаже будет слышно все, что происходит на втором ярусе дома. Также хорошо будет слышен звук из помещения за стенкой внутри дома. Чтобы устранить такие недочеты можно постелить ковролин на пол, а обшивку дома с внешней стороны можно сделать из сайдинга или фасадного камня.

Многие считают, что пенополистирол будет нещадно испорчен грызунами или насекомыми, но это не совсем так. Да, полистирол действительно может подвергаться воздействию вредителей, но он располагается между плитами ОСП, которые пропитаны специальным составом, не дающим вредителям проникнуть внутрь.

Применение SIP-панелей

Структурно-изолирующие панели применяют в коммерческом, а также частном строительстве.

Вот некоторые области, где часто используются SIP-панели:

Жилые дома. Эти конструкции подходят для строительства новых жилых домов, а также для модернизации существующих зданий. Этот тип строительного материала обеспечивает высокую теплоизоляцию, что позволяет снизить затраты на отопление, а также кондиционирование воздуха.
Коммерческие здания. — офисы, склады, магазины, рестораны и т.д. Высокий темп возведения, эффективная теплоизоляция делают их привлекательным вариантом для таких проектов.
Промышленные сооружения. СИП прочные, устойчивые к нагрузкам, поэтому подходят для строительства фабрик, цехов, складов, производственных помещений.
Аграрные объекты. Панели — более дешёвый, по сравнению с традиционным, способ для постройки ферм, сараев, складов для сельскохозяйственной техники.
Прочие объекты. СИП применимы для широкого спектра объектов, включая здания для отдыха или развлечения, гаражи, беседки, бани.

Материалы

Для строительства каркасников и домов из сэндвич панелей используются древесина и утеплители. В чем разница между материалами, какие из них лучше для индивидуального застройщика?

Каркасный дом

Силовой каркас такого здания сооружают из сухой строганой доски 150х50 и 200х50 мм. Он воспринимает нагрузку от всех конструкций – вертикальных стен, горизонтальных перекрытий, скатной кровли, находящихся внутри предметов, людей. Для несущей рамы используют прочную, хорошо высушенную древесину. Предварительно ее обрабатывают пропитками от гниения и насекомых.

Утеплителем чаще всего служит минеральная вата, реже эковата. Благодаря негорючести, низкой теплопроводности, хорошим шумозащитным свойствам и недорогой цене эти материалы широко применяются для теплоизоляции стен каркасных домов. Толщину слоя определяют теплотехническим расчетом, исходя из климатических условий местности.

Для защиты от влаги утеплителя используют паро- и гидроизоляционные пленки или мембраны.
Наружную и внутреннюю отделку выполняют из листовых материалов, панелей, профильной доски, ОСП.
Крепеж для каркасных элементов – гвозди, саморезы, скобы, пластины, накладки, шпильки.

Дом из СИП панелей

Основные конструкции, которые используют для сборки здания на строительной площадке, – готовые структурные изоляционные панели. Представляют собой слоистые изделия из пенополистирола или пенополиуретана, окруженного с двух сторон оринтированно-стружечными плитами ОСП (OSB).

Плиты ОСП изготавливают из древесной стружки длиной 7,5-15 см, уложенной в определенном порядке и склеенной синтетическими смолами. Для придания антисептических свойств материал пропитывают борной кислотой. Для ограждающих конструкций используют OSB-3 толщиной не менее 12 мм, обладающие гидрофобными качествами.

Утеплитель приклеивают под давлением или накачивают в пространство между ОСП. Полученные слоистые панели обладают высокой механической прочностью, устойчивостью к вертикально падающей влаге, низкой теплопроводностью. Плотность пенопласта для наружных элементов – не ниже 25 кг/м³.

Пол, стены, перегородки, перекрытия и крышу собирают из СИП толщиной 124, 174, 224 или 244 мм. Стандартные элементы имеет размеры 1250 на 2500, 2800 или 3000 мм. Вес 1 м² – 20 кг, панель могут установить 2-3 человека без привлечения подъемного крана.

Дома собирают из готовых типовых домокомплектов, доставляемых на стройплощадку в разобранном виде. Монтируют по инструкции, где изготовитель подробно обозначает раскладку панелей, указывает последовательность операций. Все элементы промаркированы.

Для сборки используют соединительные доски 25х150; 50х100, 50х150, 50х200 мм. Крепеж – оцинкованные саморезы, пенополиуретановая монтажная пена.

Отзыв

Лично у меня и моих родственников только положительные отзывы. В доме уже живут 6 год. На электричество зимой уходит около 2 тыс. рублей в месяц. Газ так и не провели, так как все устраивает.

В доме очень тепло, запахов сторонних нет. Дом нигде не просел и не отвалился, все в порядке. Как покажет себя дом в разрезе 15-20 лет пока не знаю, но по-моему все будет в порядке.

Да, это бюджетный вариант строительства дома, но в полне приемлемый вариант.

Строил бы я для себя дом из СИП-панелей? Думаю скорее всего нет. По моему мнению данная технология подходит для тех кому нужно строиться очень быстро и нет желания тратиться на отопление проводя газ.

Немного истории

Что представляют собой СИП панели, что это такое и откуда они появились? Структурно-изоляционные панели (СИП) давно известны в качестве основного составного элемента дома по «канадской технологии» или как «канадское чудо». Внедрение идеи доступности и быстрого строительства жилья методом сборки лёгких несущих конструкций принадлежит отнюдь не канадцам, а американцу Ф.Л. Райту. В 30-х годах прошлого века были построены первые дома, а затем, после практических наработок, материал под названием SIP панели (Structural Insulated Panel) получил признание в остальном мире.

Простое решение, приведшее к резкому увеличению качественных показателей материала пришло к инженерам лишь в 1982 году, когда учёные разработали технологию безопасного и недорогого утеплителя пенополистирола (ППС) и нашли способ изготовления прочных плит из древесной щепы (ОСП). До этого панели изготавливались из листов фанеры с заполнением пространства между ними минеральной или стеклянной ватой и другими не очень эффективными материалами.

Дом строится из панелей различных размеров Источник 2gis.ru

Критерии сравнения

Какой же выбрать вариант – каркасныйтрадиционныйили сип панельный дом? По каким критериям сравнивать два близких, но принципиально отличающихся способа строительства.

Энергоэффективность

Высокие энергосберегающие показатели свойственны как каркасникам, так и домам из СИП панелей. Их обеспечивают современные теплоизоляционные материалы – базальтовая или эковата, пенополистирол, ОСП плита. Коэффициент теплопроводности утеплителей 0,03-0,05 Вт/м°С. Они сохраняют оптимальный тепловой режим в помещении при толщине стен в 200-250 мм даже при очень низкой температуре наружного воздуха.

Энергоэффективность повышается, если максимальная площадь стен дома и окон будет обращена на юг или юго-восток. Крыша из 2 скатов поглощает больше солнца, чем другие варианты. Утепленный фундамент по типу УШП снижает потребление энергии на отопление на 30 %. Потери тепла сокращаются при продуманных заранее вентиляции и кондиционировании.

Главный враг даже самой энергоэффективной системы – «кривые» руки строителей. Незаполненные монтажной пеной стыки, не установленные в распор плиты базальтовой ваты, экономия на материале, несоблюдение технологии приводят к образованию мостиков холода, где накапливается и замерзает конденсат. Повышаются теплопотери.

Долговечность, ремонтабельность

Изготовители заявляют срок службы домов из СИП панелей 25-40 лет. Много это или мало? Можно ли увеличить долговечность строения?

Основная причина, которая вызывает снижение срока эксплуатации дома из панелей – старение и разрушение монтажной пены в стыках элементов. Без доступа ультрафиолета гарантия на пенополиуретановый герметик составляет 40 лет. После этого она теряет скрепляющие свойства, осыпается. Если материал некачественный, это происходит раньше.

Дом не поддается ремонту, так как выход из строя хотя бы одного элемента приводит к непригодности всего здания. После окончания срока службы останется только демонтировать строение.

Каркасные постройки в этом отношении гораздо гибче. Долговечность сооружения зависит как от качества материалов, так и квалификации строителей. Основные положения и нюансы при возведении таких домов регламентирует СНиП 31-105-2002.

Древесина при соответствующей обработке может простоять более 50 лет без утраты качеств. Базальтовая вата не подвергается разрушению, ее волокна состоят из расплавов вулканических горных пород. Усадка, которая приводит к образованию щелей и пустот в ограждающих конструкциях, – результат использования материала несоответствующей плотности или ошибок монтажа.

При возникшей необходимости замены утеплителя или другого элемента конструкции можно демонтировать обшивку. Если каркас в хорошем состоянии, реконструкция дома не вызовет больших сложностей.

По долговечности и ремонтабельности каркасный дом выигрывает перед конструктивом из СИП панелей.

Как альтернатива склеиванию монтажной пеной недавно разработана и практикуется сборка СИП панелей с помощью деревянного двутавра. Элементы поочередно вставляют в пазы и плотно фиксируют саморезами. Такая технология получила название I-SIP. Крепление профилями нивелирует недостатки, связанные со старением герметика в стыках и образованием мостиков холода.

Скорость сборки, цена

На первый взгляд дом из СИП панелей собирается быстрее, чем каркасник. Но если учесть подготовительный период, предшествующий монтажу конструкций на строительной площадке, то ситуация выглядит иначе.

Заказчик приходит к подрядчику и заключает договор на строительство дома из СИП панелей. Но процесс на участке начнется не сразу. На заводе в течение 2-3 недель заготавливают домокомплект. За это время вполне реально собрать каркас и стропильную систему по классической технологии.

Монтаж дома из СИП панелей производится в течение 2-3 недель. Каркасная постройка к этому времени тоже приобретает законченный вид.

Цена строительства по обеим технологиям различается незначительно. Она зависит от уровня сложности проекта, качества используемых материалов, региона, величины транспортных расходов и способа монтажа. Возведение здания своими руками обойдется дешевле, но не все операции можно выполнить самостоятельно. Особенно это касается изготовления домов из структурно-изоляционых панелей, размеры которых достаточно большие.
