Каркасный дом из сип-панелей своими руками, изготовление сип панелей в домашних условиях

Инструменты для изготовления СИП панелей

Древесно-стружечные панели режут с применением электрического инструмента, используют лобзик с пилкой по дереву, циркулярную пилу с соответствующим диском. Болгарку применять не рекомендуют. Утеплитель разрезают строительным ножом, для более толстых разновидностей берут пилу по металлу с мелкими зубцами. Лучше приобрести термонож, который перед нарезкой разогревают, поэтому линия разделения получается ровная и оплавленная.

Другие инструменты:

• рулетка 5 м, карандаш, уровень строительный;
• деревянный молоток (киянка) или с резиновой головкой;
• клей наносят распылителем, кистью, шпателем с зубчатым краем.

Изделие удобнее делать на столе, поэтому устанавливают подмости, на которых фиксируют основание. Его выравнивают в плоскости. Если такого приспособления нет, то используют ровную площадку на асфальте, цементе, бетоне соответствующего размера.

Соблюдение техники безопасности при производстве

Как и в любом производственном процессе, техника безопасности при производстве сэндвич-панелей играет немаловажную и далеко не последнюю роль. Так, все работы должны проводиться в просторном хорошо освещенном и вентилируемом помещении. Все работы с сэндвич-панелями производятся в специальной одежде с длинными рукавами, руки защищаются перчатками, глаза, при необходимости, защитными очками.

Насколько выгодно ручное производство панелей?

Ручное производство подразумевает собой следующие статьи расходов:

Клей; Листы OSB-3; Пенополистирол; Вакуумный насос для откачки воздуха; Так, на примере 100 панелей, нам понадобится: 200 листов OSB-3 по 500 р. каждый – 100 тыс. р.; из расхода 2 кг. клея (средняя цена за кг. 150 р.) на лист – около 40 тыс. р; вакуумный насос – 15 тыс. р; пенополистирол из расхода 0,5 куб. м. на панель – 90 тыс. р. По сравнению с промышленными панелями ручное производство позволяет сэкономить не менее 100 тыс

рублей, что в нынешних условиях немаловажно. Себестоимость плиты получается 1300 рублей за метр квадратный

А вообще, зависит цена от толщины плиты.

Достоинства и недостатки

Как любая новая для нашей страны технология, строительство дома из СИП-панелей имеет своих приверженцев и противников. У противников самый главный довод — ненатуральность материалов, возможность выделения вредных веществ. Действительно, эти плиты состоят из пенопласта и ОСБ. Пенопласт — привычный материал и опасен он только во время горения. ОСБ тоже уже давно на рынке, его делают из прессованной крупной стружки и щепы. В качестве связующего добавляют смолы содержащие формальдегиды. Вот это-то связующее и вызывает больше всего вопросов: формальдегид — сильный яд и его нахождение в атмосфере в большом количестве вызывает отравление.

Выделения формальдегида должен контролироваться СЭС (санитарно-эпидемиологическая станция), и в продаже должны быть только безопасные строительные материалы. Так что если вы планируете построить дом из СИП-панелей, внимательно выбирайте производителя — от его добросовестности зависит качество материала. Панели, собранные на немецкой компании OSB Egger (EGGER), признаны наиболее качественными и безопасными. Эмиссия формальдегида у них E1 (безопасная).

Класс эмиссии формальдегида плит	Применение плит
Е0,5; Е1	В качестве конструкционных элементов жилых и общественных зданий, в том числе для общественных помещений, а также изделий и конструкций, эксплуатируемых внутри жилых помещений
Е2	Для производственных изделий, эксплуатируемых вне жилых помещений

При этом они легко переносят высокую влажность, не впитывают воду и не деформируются.

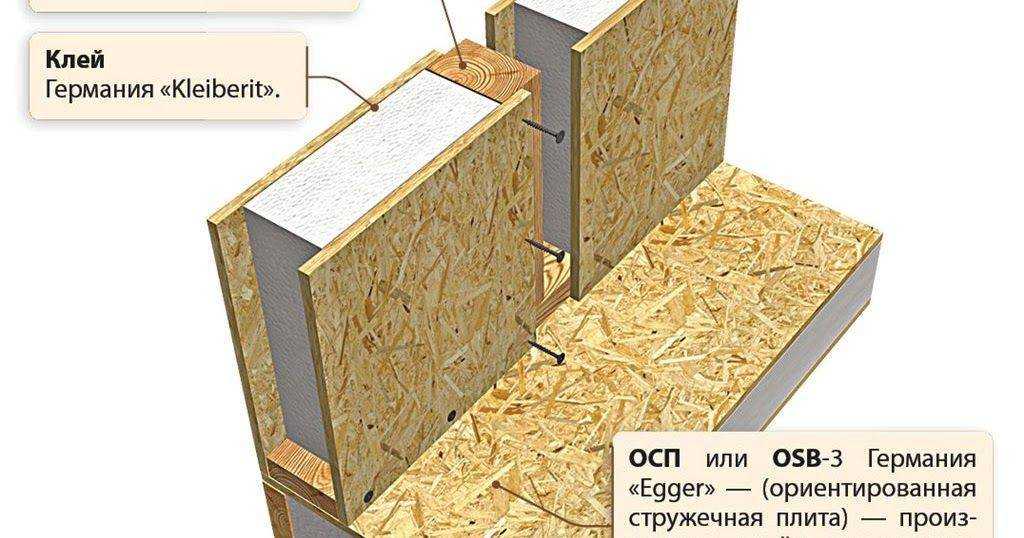

СИП-панель Эггер Е1 2800х625х174 (Румыния) — оптимальный вариант для стен

Хороши также немецкие панели Glunz Agepan, но их мало кто использует

Если говорить о российских производителях, то следует обратить внимание на продукцию. При производстве используются только безопасные и качественные материалы:

1. OSB-3 Калевала Россия класс эмиссии Е1;
2. Клей — TOP-UR (Россия);
3. Пенополистирол — ПСБС — 25C Knauf (Россия).

Говоря о достоинствах строительства из SIP-панелей, необходимо обратить внимание на то, что технология отработана уже давно. Производятся элементы для разных элементов дома из SIP-панелей: наружных стен, перегородок, межэтажных перекрытий и т.д

Для любой части постройки есть свои панели

Почему же люди строят дома из СИП-панелей? Потому что такой дом имеет солидные плюсы:

• Малый вес, что позволяет сэкономить на фундаменте. Под этот тип построек идеальны свайные или свайно-ростверковые фундаменты.
• Малые теплопотери, низкие затраты на отопление. Пенополистирол — отличный утеплитель, а зажат он с двух сторон листами ОСБ. Это и делает дом из сэндвич панелей очень теплым.
• Низкая стоимость квадратного метра.
• Малые сроки возведения. Коробку двухэтажного дома можно собрать за месяц.
• Отсутствие усадки. Осадка может быть у фундамента. У конструкции из СИП-панелей осадки нет.
• Отделочные работы можно начинать сразу после того как собрана коробка.

Именно этот набор свойств привлекает людей выбирать дом из СИП-панелей. Строят как капитальные дома, так и дачи. Так что при ограниченном бюджете строительство дома из СИП-панелей может стать очень удачным решением.

Особенности собственноручного изготовления СИП панелей

По габаритам панели можно выполнять любых размеров. Главное – сделать материал удобным для себя. Но толщина изделия может меняться в зависимости от необходимости и стоит знать, где и какие панели использовать. Обычно используют ОСП толщиной около 12 мм, но утеплительный материал можно подбирать в зависимости от целей, для которых он будет использоваться.

Особенности панелей

Материалы для возведения стен:

1. Если планируется возведение фасадных стен, пенополистирол потребуется брать 200-миллиметровый.
2. Чтобы возвести внутренние перегородки, вполне хватит толщины 100 мм пенополистирола. Максимально здесь – 140 мм.
3. Чтобы возводить жилой дом, оптимально использовать ОСП-3. В материале склеенная стружка будет отличаться по направлению во внешнем и внутреннем слое: делается продольная укладка и поперечная. Этот метод укладки обеспечит длительный срок службы стенок панелей, повышенную прочность.

При изготовлении панелей для возведения стен дома важно правильно произвести склейку слоев, не нарушить технологию изготовления. Иначе дом может стать значительно более энергозатратным

Но в случае верного подбора материала, изготовления по правилам, указанным в материале, соблюдении правил высушивания панелей, можно собственноручно сделать нормальные стены. При этом стоит помнить, что цена изделия будет при домашнем изготовлении значительно ниже заводской.

Дом из таких панелей будет легким, для него не нужен тяжелый фундамент. Хватит винтовых свай или железобетонного столбчатого материала для такого жилища. Но здесь стоит учитывать особенности местности: в некоторых местах необходим основательный фундамент.

Основные этапы строительства дома из СИП-панелей

Если запланировано строительство на земле, где раньше ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями хозяев, и с нормами размещения относительно земельных границ. Если же рядом проходит трубопровод, оборудованы канализационные стоки, надо позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Делается разметка под фундамент.

Строительство фундамента

Легкий вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие здания из СИП-панелей можно ставить на следующие типы фундаментов:

• ленточный;
• свайно-винтовой;
• плитный.

Разумеется, можно оборудовать цокольный этаж.

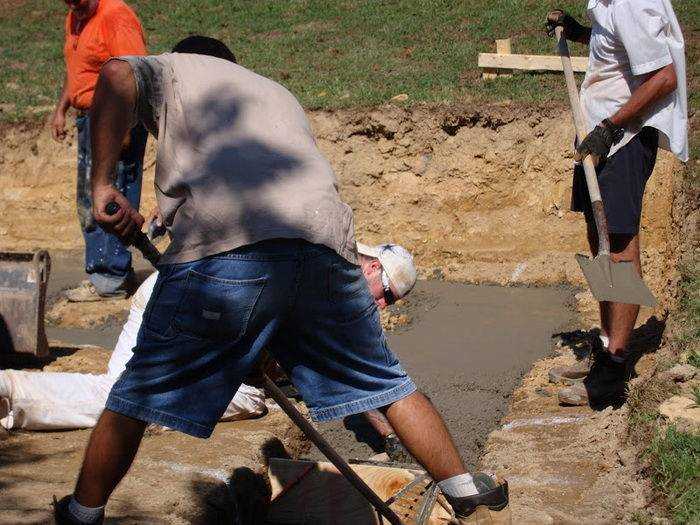

Здесь решено было строить дом без подвала. Сначала с помощью тяжелой техники оборудовали площадку, выполнили небольшое заглубление под фундамент. Когда сделаны углубления в соответствии с проектной документацией, обустраивают опалубку и заливают бетонным раствором.

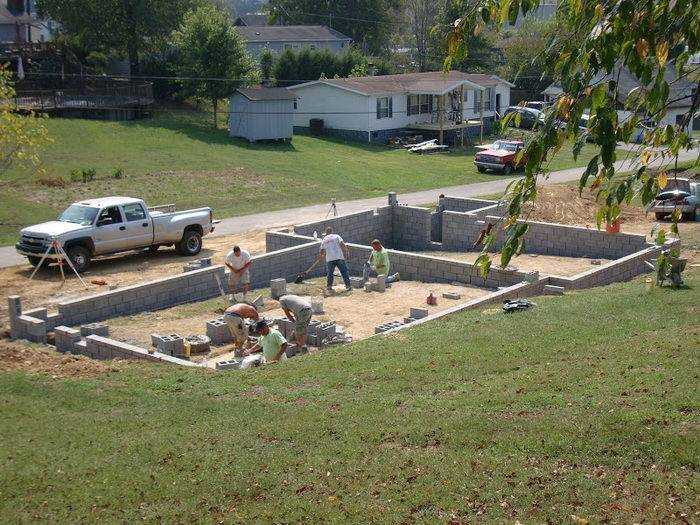

На ленточный фундамент устанавливаются шлакоблоки, которые армируются и заливаются бетоном.

В данной ситуации использовано 988 блоков. Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно использовать просто бетон для заливки цоколя.

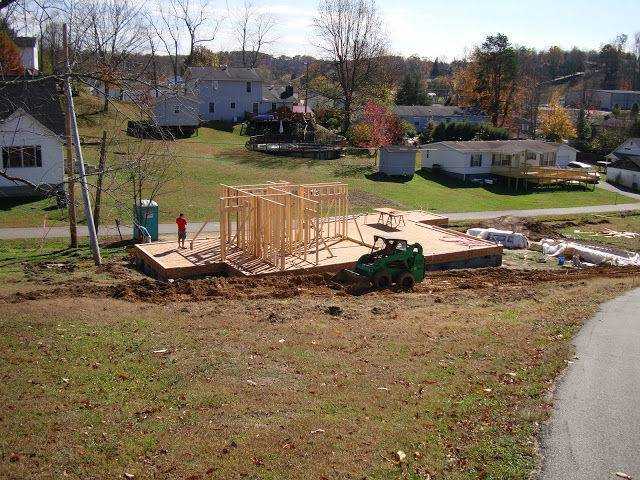

Обустройство нижнего уровня

Считается, что СИП-панели очень прочны. Без труда можно найти видео, где грузовик едет по такой панели, и она совершенно не деформируется. Поэтому пол в доме делают именно из этого материала. Только сначала на фундамент укладывают гидроизоляцию. На нее кладут первую панель, совмещая с углом фундамента. Места стыковки панелей заливают пеной. Туда же устанавливают соединительную шпонку. Вторую панель присоединяют вплотную к первой. Соединительные шпонки, к которым прикручены сами панели, придадут жесткость все конструкции.

При укладке панелей надо проверять уровень. Если будут отклонения, их надо устранять. Торцевая часть уложенных панелей закрывается досками обвязки, при их креплении используют пену. В итоге внешне пол первого этажа будет напоминать монолитную панель.

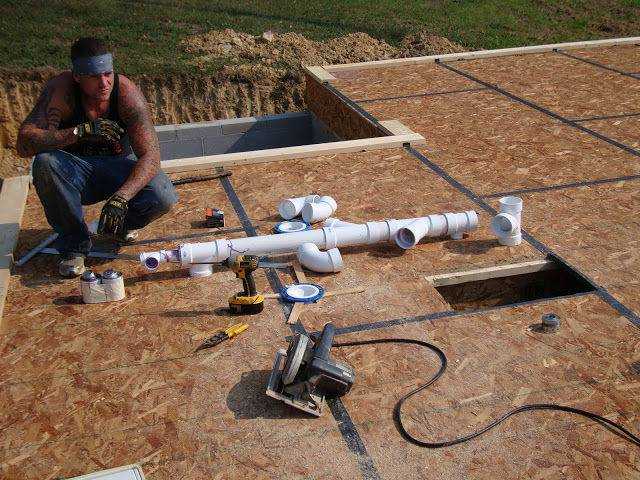

Прокладка коммуникаций

Заранее подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и канализационная система.

Эти работы надо провести до укладки чистового пола.

Обустройство внутренних перегородок

Обычно внутренние перегородки ставят одновременно с сооружением несущих стен.

Но если идут задержки с поставкой панелей, можно сначала установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

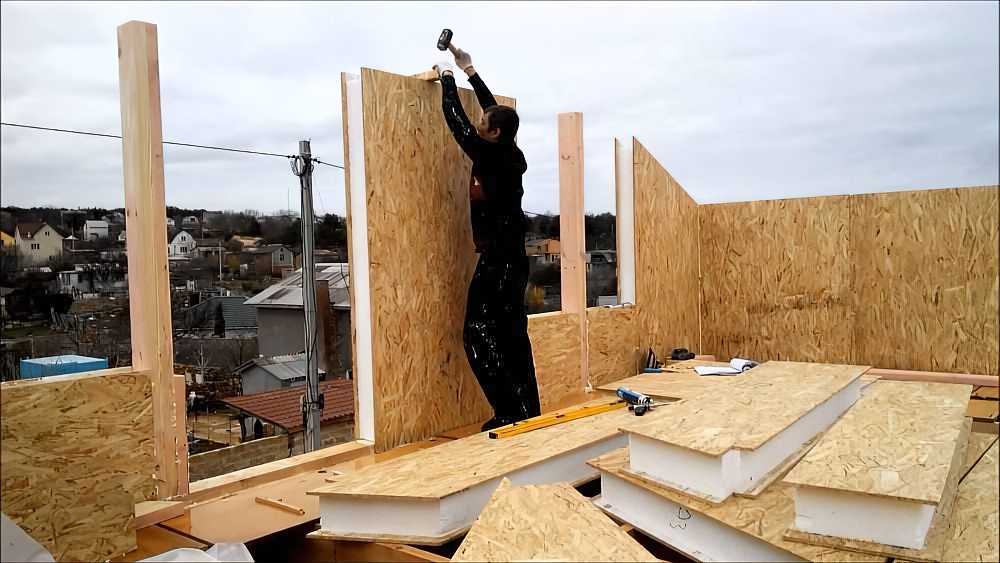

Установка СИП-панелей

Основной этап строительство дома из СИП-панелей своими руками – это монтаж самих панелей.

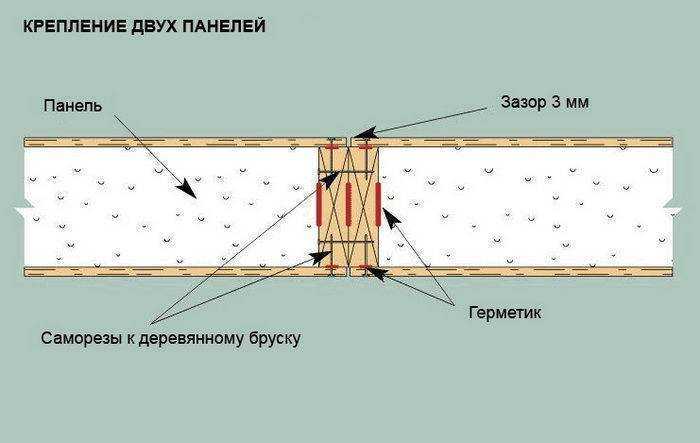

Крепить данный материал надо без зазоров и пустот. Чем более герметичным будет соединение, тем комфортнее будет жить в доме. Стыки надо заполнить монтажной пеной. Крепеж проводят саморезами. К направляющему брусу на фундаменте панель лучше закрепить анкерными болтами, чтобы исключить возможные сдвиги при усадке фундамента. Количество стыковочных швов должно быть минимальным. Поэтому оптимальный вариант – строительство дома из СИП-панелей, сделанных специально под конкретный проект.

Когда собраны стены первого этажа, укладывается брус и панели перекрытия.

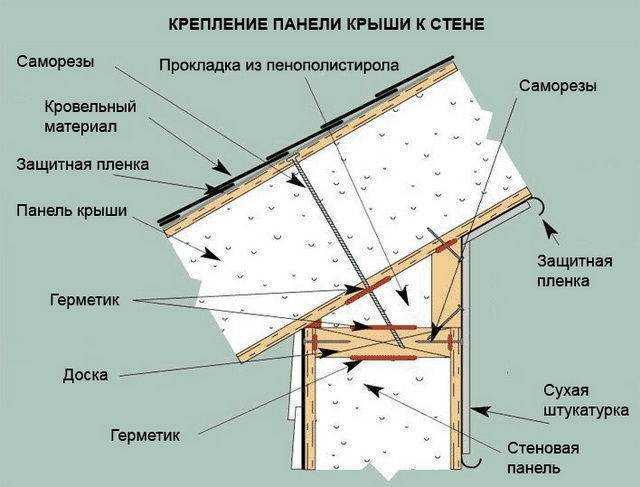

Строительство крыши

Дальше выполняется строительство крыши из СИП-панелей.

Делается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, а на нее уже крепится кровля. Подробно посмотреть, как обустраивается крыша, можно посмотреть здесь.

Отделочные работы

Когда коробка готова, надо заниматься монтажом стеклопакетов, дверей, прокладкой электропроводки.

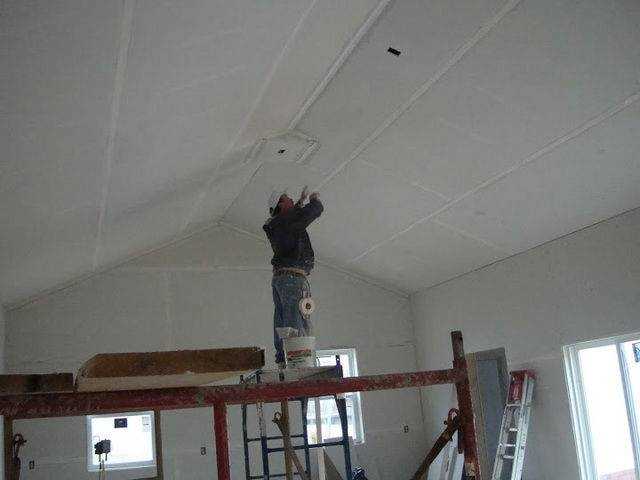

В качестве внутренней отделки чаще всего используют гипсокартон, но лучше использовать натуральные материалы из дерева.

Также необходимо позаботиться о наружных отделочных работах. Самый простой вариант – монтаж сайдинга. Для кровли используют металлочерепицу, ондулин и прочие кровельные материалы.

Весь описанный объем работ занимает 2–3 месяца. С ним могут справиться 3 человека. Но если используются крупные панели, лучше для их монтажа пригласить еще двух человек, чтобы облегчить работу.

Используемые материалы

Для изготовления многослойных плит закупают готовые материалы у проверенных поставщиков, чтобы получить качественную продукцию.

Для самостоятельного производства готовят:

• ОСП панели (ориентировочно-стружечные плиты);
• клей на основе полиуретана;
• утеплитель, берут пенополистирол, можно применять пенополиуретан, экструдированный пенополистирол.

Пенополистирол отличается низкой механической прочностью, проводит тепло на уровне 0,039 – 0,41 Вт/м·К. Один квадрат материала весит 4 кг, он легко возгорается, относится к огнеупорности по группе Г-4 можно монтировать в жару, т. к. выдерживает до +80°С. За сутки поглощает до 2% воды из атмосферы.

Экструдированный пенополистирол проводит тепло на уровне 0,03 Вт/м·К, обладает высокой прочностью против ударов, на сжатие, при этом 1 кв. м имеет массу 4,5 кг. Группа возгораемости соответствует пенополистиролу (Г-4). Температура, при которой его устанавливают — +75°С, за сутки поглощает около 0,3 – 0,4% влаги.

Пенополиуретан проводит тепло 0,019 – 0,022 Вт/м·К, отлично сопротивляется механическим повреждениям, квадрат материала весит 4 кг. Более стойко выносит воздействие открытого пламени, относится к категории возгораемости Г-2. Можно устанавливать при окружающей температуре +200°С. За сутки впитывает до 0,2 – 0,25% воды.

Делаем СИП изделия своими руками – простая технология

Укладываете ОСП-лист на рабочий стол, наносите на поверхность плиты клей. У вас должен получиться не сплошной слой состава, а с бороздками. В зависимости от используемого инструмента (шпатель, распылитель) расход клея на каждый квадратный метр листа составляет 150–200 г. После нанесения Macroplast, TOP-UR или иного состава следует подождать около 10 минут, а затем аккуратно положить на ОСП-плиту пенополистирол и тщательно выровнять его. Затягивать процесс нельзя, так как клей достаточно быстро полимеризуется. Если это произойдет, готовое изделие будет ненадежным и малопрочным. Построить дом из СИП изделий такого типа будет проблематично.

На поверхность плиты наносится клей, а минут через 10 укладывается пенополистирол

Теперь делаете клеевые бороздки на пенополистироле, накладываете на него вторую ориентированно-стружечную плиту, прижимаете. Далее изделие отправляется под пресс. При отсутствии такового следует поступить иначе. Вам нужно изготовить сразу 5–7 панелей по описанной методике (каждое последующее изделие собирается непосредственно на предыдущем), после чего накрыть полученную стопку тентовой тканью. Из последней необходимо сделать герметичный чехол. Просто склейте ткань по краям Космофеном или любым другим быстросхватывающимся клеящим составом.

Берете вакуумный насос, откачиваете с его помощью воздух из-под чехла. Такое действие приводит к тому, что на каждый квадрат самодельных панелей оказывается давление около одной тонны. Методика получила название вакуумного прессования. Панели выдерживаются в безвоздушном пространстве примерно 60 минут. После этого убираете тентовую ткань и оставляете стопку SIP изделий (в горизонтальном положении) на 24 часа. Через сутки прикрепляете при помощи монтажной пены к панели боковой деревянный брус (к одной из сторон). Он обеспечивает жесткое крепление СИП плит между собой при возведении каркасных домов. Брус можно не приклеивать, а прикручивать подходящими по размерам крепежными элементами. Панель готова для использования!

Все работы выполняйте в защитных очках, перчатках, халате с длинными рукавами. Изготовление панелей нужно осуществлять в хорошо вентилируемом и освещенном помещении. В домашних условиях вы можете производить СИП изделия любых размеров. Желательно, чтобы они соответствовали размерам дома, указанным в проекте. Стандартные габариты рассматриваемых нами панелей – 250 на 125 и 1280 на 125 см. С такими конструкциями работать проще всего. Они подходят для любого типового строительного проекта на возведение частного жилища. При использовании изделий с подобными размерами получается минимум стыковочных швов, а значит, построенный дом будет по-настоящему теплым.

Комментарии4 комментария

андрей: 30.04.2016 в 17:21Здравствуйте. У меня есть вопросы. Как называется клей в баллонах? И как закрепляются вертикальные стойки к полу? И можно ли не клеить плиты с пенопластом , а сначала собрать например наружную сторону , потом вставить пенопласт и собрать внутреннюю сторону ? Спасибо.

Николаевич:04.05.2016 в 08:52
Здравствуйте. Сразу отвечу на последний вопрос. Конечно можно, многие так и поступают, особенно, если негде изготовить панели и хранить их до момента сборки. Панельная каркасная технология как раз и придумана для того, чтобы максимально сократить количество работ непосредственно на участке, что несомненно удобнее. И еще одно: панель, собранная в цеху (гараже, подсобке, под навесом), где вы после склейки поместите ее под груз, будет монолитнее. Просто вставлять между балками пенопласт не рекомендую

Вклеивая пенополистирол в обшитый снаружи каркас, используйте описанную в статье технологию нанесения пены — это важно. Если вы просто ее нанесете полосками, а не всплошную, или вложите ПСБ без пены, то на внутренней стороне ОСП сможет образовываться конденсат, что и самой ОСП и дереву каркаса не удлинит срока службы

Да, с внутренней стороны при такой сборке можете не ставить 2-й лист ОСП, а приклеивать по той же схеме 2 листа гипсокартона со сдвигом стыков, уложив между ними (и сфотографировав с прикладыванием рулетки) электропроводку и другие, нужные вам кабеля. Процесс штробления ГКЛ описывать не буду. Вертикальные стойки к нижнему и верхнему брусу обвязки крепятся либо саморезами, либо гвоздями. Для точности установки рекомендую использовать шаблон из доски длиной 500 мм. Усиливать соединение уголками и (или) косоурами не считаю необходимым, если технология дальнейшей сборки, а главное — склеивания, не будет нарушена. В баллоны фасуется 2 вида пены — оба называются пенополиуретан. Одна, после выдувки из баллона продолжает увеличиваться в объеме некоторое время, до первичной полимеризации, а вторая — только во время нанесения — она называется пенополиуретановый клей. Клеящая способность у пены и клея одной и той же фирмы практически одинакова, поэтому тратить деньги на более дорогой клей считаю нецелесообразным. Обеспечьте хорошую фиксацию приклеиваемого материала, чтобы пена его не отталкивала. Когда ей некуда будет расширяться, она будет просто склеивать. Для фиксации ГКЛ во время приклеивания я использую скрученные вдоль Т-образно доски соответствующей длины — несколько штук на лист, которые креплю к балкам саморезами с головкой и снимаю минут через 20-25, за которые и пройдет первичная полимеризация пены.

Сергей:02.01.2017 в 21:25
А как с мышами,они любят пенополестирол?

Николаевич:12.01.2017 в 13:47

Мыши любят его не более, чем любую минеральную, и базальтовая не исключение, вату. И как раз вату предпочтут ему однозначно. Они такого не едят, а делают в этих материалах свои кубла. Но, уважающие себя производители пенополистирола используют только качественное сырье, в которое, кроме антипиренов, делающих ПСБ-С самозатухающим, введен и меламин, отпугивающий мышей. Ни в стенах, ни в перекрытиях ни одного из построенных нами по такой технологии 2-х десятков домов, мышей нет. В помещение через неплотно прикрытые двери и окна они осенью пробираются, но случаев поселения наши заказчики не фиксировали. Выводили доступными способами, и до следующей осени не имели этого неприятного соседства.

Возведение стен из SIP-панелей

Процесс возведения стен из СИП панелейСтроительство дома из панелей. Собрали одну стену

При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.

Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.

Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.

Инструменты для изготовления СИП панелей

Древесно-стружечные панели режут с применением электрического инструмента, используют лобзик с пилкой по дереву, циркулярную пилу с соответствующим диском. Болгарку применять не рекомендуют. Утеплитель разрезают строительным ножом, для более толстых разновидностей берут пилу по металлу с мелкими зубцами. Лучше приобрести термонож, который перед нарезкой разогревают, поэтому линия разделения получается ровная и оплавленная.

Другие инструменты:

• рулетка 5 м, карандаш, уровень строительный;
• деревянный молоток (киянка) или с резиновой головкой;
• клей наносят распылителем, кистью, шпателем с зубчатым краем.

Изделие удобнее делать на столе, поэтому устанавливают подмости, на которых фиксируют основание. Его выравнивают в плоскости. Если такого приспособления нет, то используют ровную площадку на асфальте, цементе, бетоне соответствующего размера.

Виды и характеристики панели

Утеплителем в структурных изоляционных панелях может быть:

1. Пенополистирол.

2. Пенополиуретан.

3. Базальтовая минвата.

При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

Таблица размеров панелей

Вид	Толщина ППС	Толщина OSB	Толщина	Длина	Ширина	Масса
SIP-Панель2500*1250*118	100 мм	9 мм	118 мм	2500 мм	1250 мм	42 кг
SIP-Панель2500*1250*124	100 мм	12 мм	124 мм	2500 мм	1250 мм	53 кг
SIP-Панель2800*1250*124	100 мм	12 мм	124 мм	2800 мм	1250 мм	60 кг
SIP-Панель2500*1250*174	150 мм	9 мм	168 мм	2500 мм	1250 мм	45 кг
SIP-Панель2500*1250*174	150 мм	12 мм	174 мм	2500 мм	1250 мм	56 кг
SIP-Панель2800*1250*174	150 мм	12 мм	174 мм	2800 мм	1250 мм	63 кг
SIP-Панель2500*1250*218	200 мм	9 мм	218 мм	2500 мм	1250 мм	48 кг
SIP-Панель2500*1250*224	200 мм	12 мм	224 мм	2500 мм	1250 мм	59 кг
SIP-Панель2800*1250*224	200 мм	12 мм	224 мм	2800 мм	1250 мм	66 кг

Таблица характеристик панелей

Характеристика	Значение	Комментарий
Прочность	1,5 кгс/см² — 1,8 кгс/см²	SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес	25 кг/м³ /35 кг/м³ / 50 кг/м³	Вспененный полистирол
Теплопроводность	пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)	—
Нарушение геометрии	Нет	Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням	Нет	В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка	Отсутствует	Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение	ПСБ 0,5%-2,1% OSB3%-12%	За 24 часа
Огнестойкость	III степень огнестойкости	Сдерживания огня в течение 1 часа
Звукопоглощение	44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.	На примере полистирола весом 25 кг/м³
Максимальная этажность строения	2 этажа + мансарда	—

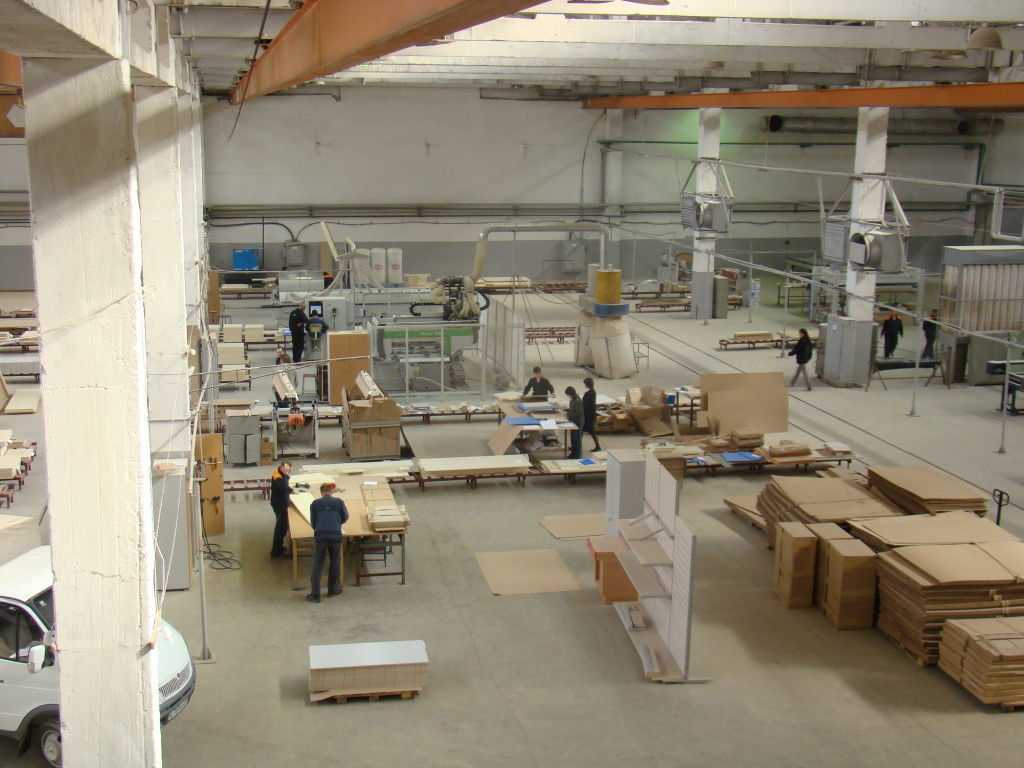

Требования к производственному цеху

Помещение, в котором будет расположена линия производства сип панелей, должно быть более 200 м 2 также необходимо оборудовать склад сырья и готовой продукции. Если площадь небольшая, можно сэкономить на складе для готовой продукции – хранить ее можно на улице, но только организовать навес, защищающий от дождя и снега. Рядом с производством целесообразно будет разместить управленческий персонал, для них потребуется непроизводственная площадь в 30 м 2 . В цехе должно быть трехфазное электричество, наличие водопровода и канализации необязательно. Необходимо контролировать температуру – не допускать снижение до -15 о С. Если арендовать помещение, ежемесячные затраты составят – 40 тысяч рублей (аренда и коммунальные платежи).

Причина актуальности плит

Описываемые изделия отличаются особенной конструкцией, в частности, это пенополистироловое основание, с двух сторон покрытое ориентированно-стружечными плитами (ОСП). Для надежного скрепления всех слоев используется полиуретановый клей однокомпонентного типа. Плиты собираются по специальной методике, между собой они закрепляются посредством замковой системы «шип-паз».

Данные плиты имеют массу плюсов

Здания, которые выстраиваются из таких материалов, имеют ряд преимуществ. Главное — это их малый удельный вес, благодаря чему значительно снижается нагрузка, оказываемая на грунтовую основу, а также требования, предъявляемые к фундаменту. Неоспоримый плюс жилых объектов, возведенных по описываемой технологии, заключается в их долговечности (эксплуатационный срок в несколько десятков лет) и надежности. Нагрузки, выдерживаемые многослойными панелями:

• в поперечном направлении — до 2 т;
• в продольном направлении — до 10 т.

Более того, постройки из СИП-полотен выстраиваются за более короткое время в сравнении с кирпичными и блочными аналогами. Полностью завершенный дом получается за 3-5 месяцев

Успех таких строений заключается в их высоких теплоизоляционных и звукоизоляционных свойствах, абсолютной экологичности и безопасности, что также является немаловажной составляющей успеха современной строительной технологии

В этом видео вы узнаете о SIP панелях:

Перечень материалов

Дом прослужит много лет и не создаст проблем в обслуживании, если он выстроен правильно и из качественных, надежных материалов. Производство сэндвич-панелей требует подготовки следующих приспособлений:

• предварительно подсчитанное количество ориентированно-стружечных плит;
• деревянные брусья;
• надежный теплоизолятор, например, пенополистирол;
• специальный клеящий состав из полиуретана.

Что касается подготовленных специальным способом плит, они изготавливаются посредством прессования с последующей обработкой смолами и воздействием высоких температур из деревянной стружки. Длина последней равняется 1,5 см, ширина — 0,6 мм, при этом толщина готовой панели составляет 10-12 мм. Стандартная процедура предполагает укладку трех слоев щепы перпендикулярно друг другу. Готовый к использованию материал без особых усилий распиливается, просверливается, соединяется специальными крепежными приспособлениями.

Из клеевых наполнителей рекомендуются следующие составы:

• Macroplast 7228;
• Macroplast UR 7228;
• ТОП-УР 15;
• Клейберит 502.8.

Такие вещества обладают высокими показателями влагостойкости, температурный диапазон применения варьируется от -40 до +50 градусов. Более того, клеевые составы соответствуют по длительности эксплуатации изготавливаемым плитам, полностью экологичны и безопасны для здоровья человека.

Необходимые инструменты

В качестве рабочей поверхности используется ровный стол, размеры которого превышают параметры производимых листов OSB. Клей равномерно наносится с помощью строительного распылителя, который заменяется самодельным приспособлением из небольшой емкости и резинового зубчатого шпателя. В процессе работы понадобится специальный станок для опрессовки панелей. Его оптимальной заменой станет обычный пресс, вакуумный мощный насос, который при незначительных усилиях обеспечивает необходимый результат. Из дополнительных инструментов понадобится терморезак, термонож.

Производство СИП-панелей

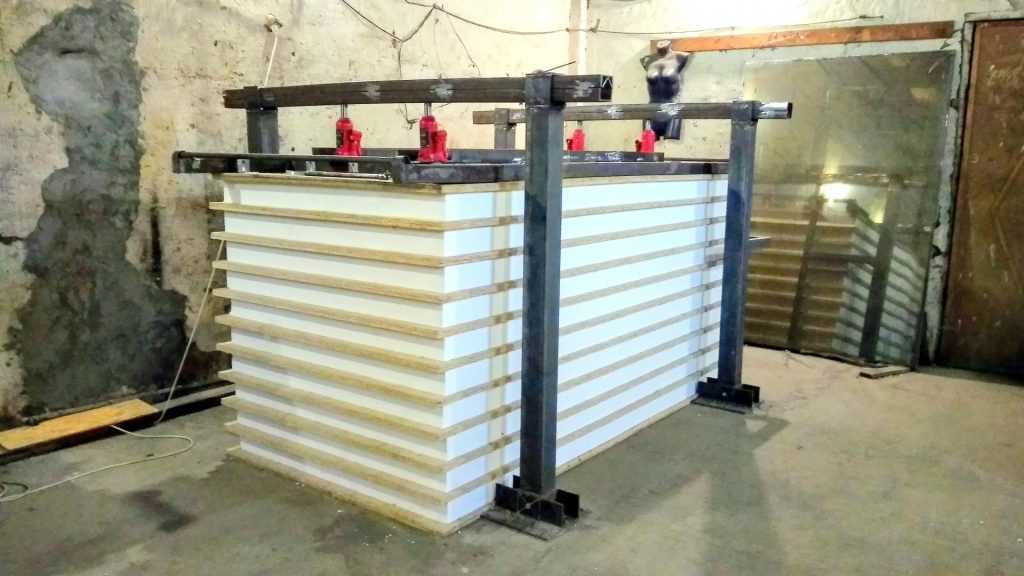

Вакуумный пресс для СИП-панелей Как сделать Сип-панель? Лист OSB-3 укладывается на ровную рабочую поверхность (специальный стол), и с помощью распылителя, клея, кисточки, валика, шпателя с зубцами или же любого другого приспособления на него наносится клей. Как правило, расход клеящего состава составляет 150-200 гр. на каждый кв.м, но, в свою очередь, он сильно зависит от способа нанесения. Состав выдерживается в течение 8-10 минут, после чего кладется пенополистирол марок С-25-35. В процессе изготовления сэндвич-панелей собственными руками особую роль играет скорость выполняемых действий. Следует не допускать полимеризации клея между укладкой слоев. В противном же случае полученная конструкция будет отличаться низким уровнем прочности и надежности, такую панель в дальнейшем строительстве использовать нельзя. Уложенный лист пенополистирола тщательно выравнивается, на него наносится равномерный слой клеящего вещества. Поверх же утеплителя укладывается следующий слой, состоящий из панели OSB. Следом формируется вторая плита по указанному выше алгоритму. Собрать панелей необходимо минимум 5, а также следует озаботиться необходимостью оказания на них давления. С этой целью применяется методика вакуумного прессования. Предварительно выровненная стопка панелей покрывается чехлом из тентовой ткани, склеенным между собой специальным клеящим составом, например, “Космофен СА-12”. Предварительно зажав края или обеспечив должный уровень герметичности при помощи любого другого способа, из-под чехла выкачивается воздух. Посмотрите на фото выше, на нём панели лежат под вакуумным прессом.

За 8 часов непрерывной работы можно склеить около 25-35 сэндвич-панелей. Стоит отметить, что уже готовые плиты должны оставаться в горизонтальном положении не менее суток, чтобы окончательно приобрести ожидаемые эксплуатационные характеристики.

Описание материала

Комбинированные листы состоят из стружечных плит по бокам и среднего сердечника из твердого теплоизолятора. Внутренний слой вклеивают под напором или закачивают в промежуток пенополиуретан. Панели используют в строительстве малоэтажных домов по каркасной технологии.

Сами плиты СИП не выступают несущим материалом, они заполняют промежутки между стойками нагруженного остова здания. Панели используют в качестве утепляющего слоя, ставят при строительстве внутренних стен и перегородок.

Применение СИП-панелей позволяет улучшить характеристики строения:

• облегчает вес стен, поэтому закладывают не массивный, а мелко заглубленный фундамент;
• повышает защиту внутреннего пространства от холода;
• ускоряет возведение;
• создает прочную основу для внутренней и наружной отделки.

Используемые материалы

Для изготовления многослойных плит закупают готовые материалы у проверенных поставщиков, чтобы получить качественную продукцию.

Для самостоятельного производства готовят:

• ОСП панели (ориентировочно-стружечные плиты);
• клей на основе полиуретана;
• утеплитель, берут пенополистирол, можно применять пенополиуретан, экструдированный пенополистирол.

Пенополистирол отличается низкой механической прочностью, проводит тепло на уровне 0,039 – 0,41 Вт/м·К. Один квадрат материала весит 4 кг, он легко возгорается, относится к огнеупорности по группе Г-4 можно монтировать в жару, т. к. выдерживает до +80°С. За сутки поглощает до 2% воды из атмосферы.

Экструдированный пенополистирол проводит тепло на уровне 0,03 Вт/м·К, обладает высокой прочностью против ударов, на сжатие, при этом 1 кв. м имеет массу 4,5 кг. Группа возгораемости соответствует пенополистиролу (Г-4). Температура, при которой его устанавливают — +75°С, за сутки поглощает около 0,3 – 0,4% влаги.

Пенополиуретан проводит тепло 0,019 – 0,022 Вт/м·К, отлично сопротивляется механическим повреждениям, квадрат материала весит 4 кг. Более стойко выносит воздействие открытого пламени, относится к категории возгораемости Г-2. Можно устанавливать при окружающей температуре +200°С. За сутки впитывает до 0,2 – 0,25% воды.

Техника безопасности

Клей обладает токсичным действием, поэтому работы ведут в проветриваемом помещении. Рот, нос закрывают респиратором, глаза защищают очками с боковыми стенками, чтобы ограничить поступление пыли от резки плит. На руки надевают перчатки, выбирают спецовку с длинными рукавами.

Необходимо организовать хорошее освещение рабочего места. Работающие пилы снабжаются защитными кожухами для защиты от вылетающих частей материала. Рядом с рабочим местом не ставят легковоспламеняющиеся материалы, которые могут загореться от любой искры.

Для работы с электроинструментами надевают резиновые сапоги, или подстилают резиновый коврик. При неисправности электроинструмента первым делом отключают его от электричества, только потом начинают разборку для выяснения причин поломки.

Переносят материал осторожно, чтобы не споткнуться. Источник

Источник

Монтаж SIP-панелей – основные этапы работы

Теперь можно осуществлять монтаж СИП-панелей на стены. К перекрытию крепится брус, который служит направляющим контуром для будущих стен. Через брус и плиты сверлятся отверстия, и вся конструкция фиксируется на фундамент с помощью анкерных болтов.

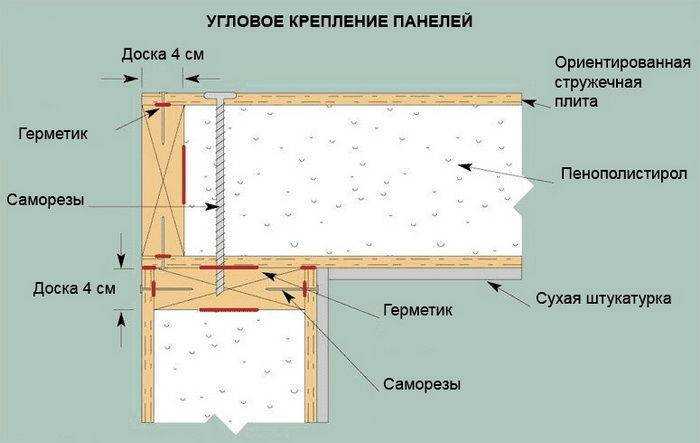

Стены возводятся, начиная от угла дома. Под прямым углом к уже установленной первой панели ставится вторая, соединительный паз которой предварительно запенен. Остальные плиты соединяются между собой по шипо-пазовой системе и скрепляются саморезами.

Межкомнатные перегородки устанавливаются одновременно с панелями, формирующими периметр. Технологические пазы всех плит необходимо тщательно запенить. Возведение остальных этажей делается по такой же технологии.

После того, как завершена сборка СИП-панелей стен и перекрытий, можно приступать к монтажу кровли. Поскольку плиты обладают достаточной жесткостью и прочностью, кровельная система с их применением не требует установки стропил. Плита ложится на мауэрлат и коньковый брус, установленный между фронтонами, и закрепляется винтами. Если осталось непонятным, как производится монтаж СИП, видео поможет разобраться с техническими моментами.
