Мастер флеш для дымохода своими руками

Монтаж флеш-мастера

Для установки флеш-мастера понадобятся следующие материалы и инструменты:

• саморезы в количестве не менее 6 штук;
• шуруповерт;
• герметик;
• сама флеш-конструкция;
• ножницы по металлу.

При монтаже необходимо соблюдать ряд правил:

1. Флеш-систему можно фиксировать как на ровных, так и на скатных кровлях. В случае с ровной крышей используют крышу с перпендикулярным расположением оси конуса по отношению к его основанию. Когда кровля имеет скат нужно подбирать конус, у которого смещение оси конуса по отношению к его основанию будет максимально соответствовать углу наклона крыши, так чтобы его компенсировать.
2. Если кровельное покрытие имеет несплошную структуру, то есть сложено из множества листов, перекрывающих друг друга, то верхнюю сторону основания флеш-конструкции нужно завести под близлежащий сверху лист покрытия, а нижнюю просто зафиксировать саморезами. Такая технология монтажа будет способствовать беспрепятственному и быстрому стеканию влаги вниз по кровле, не попадая под швы в местах крепления основания к крыше.
3. В случаях, когда крыша покрыта профнастилом или шифером, которые имеют рифление, нельзя фиксировать саморезы в его углублениях, так как именно по ним происходит основной сток воды, а значит, саморез, находящийся в этом месте, будет подвергаться ржавлению значительно интенсивнее.
4. При выборе мастер-флеш на основе силикона нужно помнить о его уязвимости к ультрафиолетовому воздействию солнца и сразу при монтаже предусмотреть для него защиту. В качестве нее можно использовать изготовленную из оцинкованной стали конструкцию, по форме напоминающую миску без дна. Ее устанавливают сверху на флеш-конус так чтобы прикрыть его от ультрафиолетовых лучей. Диаметр конструкции нужно подбирать по размерам трубы, чтобы после установки она болталась на ветру.
5. При монтаже системы прямо на конек кровли, ее верхний элемент нужно располагать под коньковой кладкой.
6. Основание конструкции не желательно крепить избыточным количеством саморезов из-за чего в нем могут появиться трещины и прочие дефекты.
7. В некоторых случаях нагрев дымоходной трубы доходит до 600-650 градусов, что может привести к плавлению флеш-конуса. Для того чтобы предотвратить это, в процессе его монтажа на участок трубы, напрямую соприкасающийся с ним, наносят битум сверху на который надевают оцинкованную гильзу. Поэтому в этом случае подбирать типоразмер такой конструкции нужно уже с учетом диаметра гильзы, а не только голой трубы. Также для уменьшения нагрева отводящих труб используют их сэндвич исполнение, предусматривающее несколько слоев трубы, вследствие чего внешняя ее поверхность нагревается значительно меньше.

Технология его монтажа включает следующий алгоритм операций:

• Для начала обрезают верхнюю кромку конуса с таки расчетом, чтобы конечный диаметр детали был на 20% меньше, диаметра дымоходной трубы. Материл конуса, эластичен, поэтому именно при такой разнице будет обеспечена плотность его прилегания к трубе.
• Далее, подготовленную деталь одевают сверху на трубу основанием вниз.
• Затем аккуратными движениями конус постепенно спускают вдоль трубы, таким образом чтоб его основание прилегало к кровле.

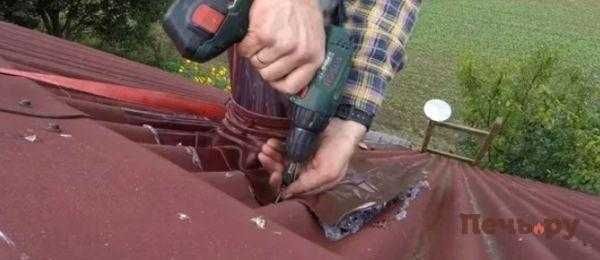

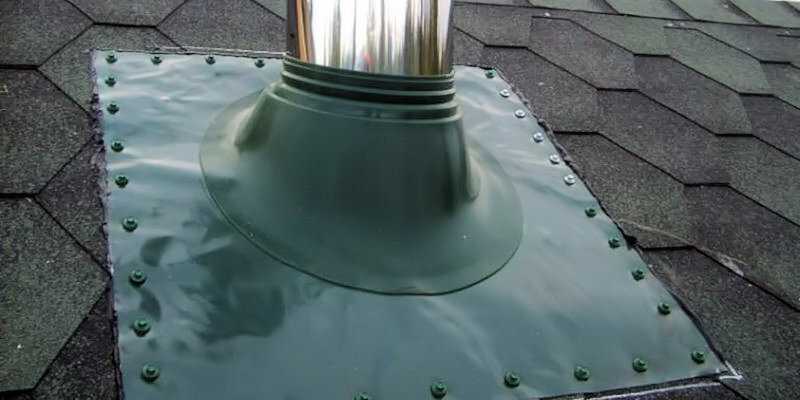

• Наконец, используя герметик, основание флеш-конструкции плотно фиксируют к материалу кровли.
• В завершение монтажа, основание конуса дополнительно фиксируют на поверхности при помощи саморезов.

Что такое Master Flash?

Мастер Флеш – это своего рода уплотнительная манжета с высокой эластичностью. Используют их для герметизации мест пересечения трубы и крыши. Для изготовления применяют разные материалы.

Нужно отметить, что данное приспособление не используют в качестве герметизации для дымоходов без утепления.

Главные преимущества Мастер Флеш:

• Плотное прилегание к стенкам трубы, благодаря своей эластичности.
• Выдерживает перепады температур.
• Не страшна коррозия.
• Высокая герметизация из-за низкой пористости.
• Возвращается к своей форме после расширения от высокой температуры.
• Высокая огнеупорность.
• Длительная гарантия.
• Монтаж без специнструментов.
• Установить можно в любых погодных условиях.

Главным достоинством является уменьшение расхода материалов в данном процессе. Не требуется дополнительная гидроизоляция.

Отличия уплотнителей

Уплотнители для кровель стали заменой трубным фартукам. По своей конструкции они похожи на своих предшественников, но имеют некоторые отличия:

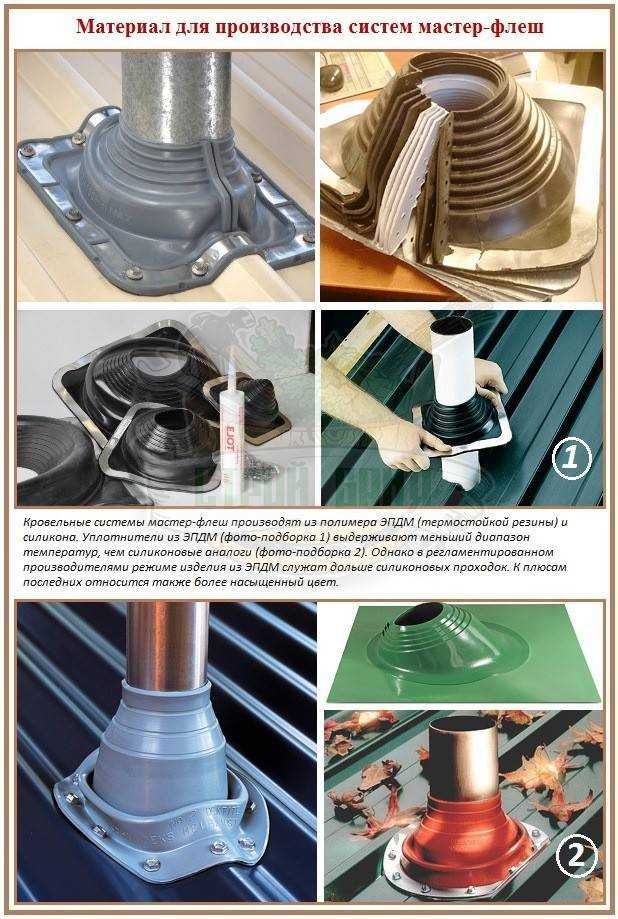

• Созданы из резины, чаще из силикона, в виде сужающегося конуса с гибкой манжетой. С помощью нее обеспечивается плотное присоединение трубы к крыше. Кроме того, она защищает от влаги и пыли. Верхушка конуса повторяет форму трубы. Снизу соединяется с уплотнителем.
• Фланец — основание. Изготавливается из различных материалов. Прорезиненная или силиконовая основа для монтажа на кровлю с массивными ребрами, имеет алюминиевые полосы. Она дает возможность фланцу принять форму профиля.

Манжеты утеплителей для пологой крыши располагаются под небольшим углом. Элемент в виде конуса с гофрами, который образует контуры овальных отверстий с градацией по диаметру. То есть, можно менять угол, наклоняя в определенных интервалах. Иногда бывает, что ось находится перпендикулярно к основанию, тогда уплотнитель применяется для ровной кровли.

Как монтировать?

Гибкие уплотнители смогли опередить устаревшие аналоги по многим параметрам. Они способны выдержать различный температурный диапазон, практически не нужно ремонтировать, обладают длительным сроком службы. В монтаже неприхотливы. Для установки не нужно обладать какими-то особыми навыками. Верхняя часть уплотнителя срезается так, чтобы образовалось узкое отверстие. Затем, конус надевается на дымоход. Двигать его вниз нужно до самого основания. Чтобы процесс проходил быстро, поверхность трубы лучше намылить или смочить.

От материала крыши зависит способ крепления фланца:

• Силиконовый клей или битумная мастика применяется для плоской поверхности с рулонным покрытием.
• Если есть скат, то вход идут саморезы.

После произведенного монтажа нижняя часть фланца и срез конуса смазываются силиконовым герметиком, чтобы обеспечить большую надежность. Иногда используют хомут для верхней кромки. Несмотря на прочность фиксации, мастер-флэш будет подвижным. К примеру, если произойдет тепловое расширение — мастер-флэш не потеряет свою герметичность. Также манжета будет себя вести если произойдет усадка дома.

герметик под мастер флеш.

https://www.youtube.com/watch?v=daWEzuypb0U

Финальным этапом работ по установке дымохода стала наружная отделка. Но до отделки нам нужно было сформировать т.н. покровную плиту, защищающую дымоход и вентиляционный стояк от осадков. Обычно для керамических дымоходов можно найти готовые покровные плиты из бетона, но они рассчитаны только на отдельно стоящий дымоход и в нашем случае не применимы. Нам нужно было залить свою покровную плиту.

Для заливки покровной плиты была сделана опалубка, внутрь которой уложили связанный арматурный каркас. На фото видно, что сама шахта дымохода закрыта металлической гильзой, которая шла в комплекте. Шахту вентиляции и зазор между стояком вентиляции и дымоходом мы закрыли найденными остатками листового металла.

Сама опалубка к дымоходу никак не закреплена. Все крепление выполнено в виде собранного из брусков «хомута», который одет на дымоход и закреплен саморезами.

Когда опалубка и арматура были готовы, оставалось только залить бетон. Для застывания покровной плиты нам пришлось выдержать около 5 дней, после чего можно было снимать опалубку.

Крепление дымохода к крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

При виде трубы на крыше или ее фото, как правило, вспоминают о вентиляции или о печном отоплении. Вентиляция жизненно важна для жильцов дома, поскольку не вентилируемое жилье может навредить здоровью – стены начинают плесневеть, воздух в помещении сырой и спертый.

Чаще всего вентиляционные трубы через кровлю выводят на крышу дома. Печные трубы также выводят на крышу. Речь в статье о том, какие коммуникации выводятся на крышу, а также о правилах их монтажа своими руками.

Виды труб на крыше

В первую очередь, через крышу выводят продукты горения твердого топлива в печах и котлах с естественной тягой. Вентиляционные выводы также монтируют на крышах. Кроме того, фановые выводы стояков канализации располагают там же.

Дымовая труба

Назначение дымовой трубы явствует из ее названия. Благодаря ей дым выводится за пределы жилища. Существуют ГОСТы и СНиПы для печных труб, содержащие нормы размеров ее сечения в зависимости от тепловой мощности котла или печи, высоту трубы от устья до колосника печи.

Согласно требованиям руководящих документов, на две печи или котла не может быть общего дымохода, за исключением расположенных на одном этаже и в одной квартире котлов или печей.

Над кровлей труба должна возвышаться:

• для плоской кровли – на 50 см над уровнем кровли;
• при отступе трубы от конька крыши на 1,5-3 метра – на уровне не ниже уровня конька;
• при отступе на расстояние более 3 метров – уровень трубы не ниже, чем угол от конька на 10 градусов вниз относительно горизонта.

Материал для дымохода

Материалом для дымохода могут служить:

При эксплуатации дровяного котла или печи при температурах 300-500 градусов можно применять жаростойкий бетон, кирпич из глины, асбестоцемент, а также сэндвич-трубы из нержавеющей стали с прослойкой асбеста. При этом асбестоцемент не используется при температурах свыше 350 градусов, а сэндвич-труба – свыше 500 градусов.

При использовании угля, в качестве материала применяется жаростойкий бетон либо кирпич.

Над устьем трубы устанавливают зонтик для защиты от атмосферных осадков, не препятствующий выходу дыма. При выводе через шиферную крышу, ее пускают между стропилами с отступом 15 см от элементов из негорючих материалов, окружающих трубу, и не менее 30 см от горючих.

Дымоход помещают в короб, снизу зашивают короб оцинковкой с прокладкой из асбеста. В короб засыпают керамзит, базальт или другой негорючий утеплитель. В кровле при помощи болгарки вырезается отверстие для трубы.

Герметизируется соединение так:

• Поверх гидроизоляции под кровельный материал по скату заводится лист оцинковки с отбортовкой, называемый галстуком. В дымоходе делают штробу, куда заводят верхний край листа. В нижней части ската лист соединяется с водосточным желобом.
• Штроба в дымоходе заполняется при помощи термостойкого герметика. Зазор между галстуком и кровлей должен быть минимальным.
• Поверх кровли по периметру трубы монтируется пристенный профиль.

В случае круглого сечения трубопровода принципиально ничего не меняется, за исключением формы профиля и галстука.

Вентиляционные трубы

До широкого введения в обиход окон из пластика, вытяжка в домах была только на кухне, а приток воздуха осуществлялся за счет щелей в оконных рамах. Однако при использовании стеклопакетов, жилье становится почти герметичным, поэтому в проекте изначально предусматривается вытяжная и приточная вентиляция.

Нормы циркуляции воздуха для жилых комнат соответствуют 3 м3 в час на м2 площади, для кухонь – 60, а для ванных и туалетов – 7-8 м3 в час.

Применяются для вентиляции, как правило, асбестоцементные, пластиковые, а также канализационные трубы диаметром до 200 мм. Также делают надстройки из кирпича или бетона.

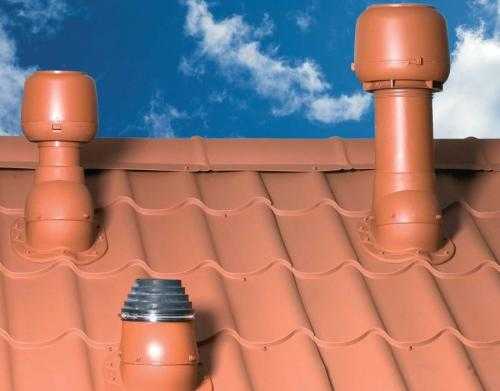

Поверх трубы монтируют дефлектор для защиты от непогоды, который в ветреную погоду к тому же увеличивает тягу воздуха. Герметизируют вентиляционные трубы на крыше способами, аналогичными вышеописанным методам с дымовыми.

Канализация

Для чего выводить канализационный стояк через крышу? Дело в том, что воздух нагревается при контакте со сточными водами, напитывается влагой и подымается вверх.

При герметично закрытых стояках, неприятный запах может проникать на кухни, в санузлы на верхних этажах, в случаях негерметичного стыка сантехники и канализации. Монтаж фановых систем во многом схож с установкой вентиляции.

Установка уплотнителя

На гибкой основе

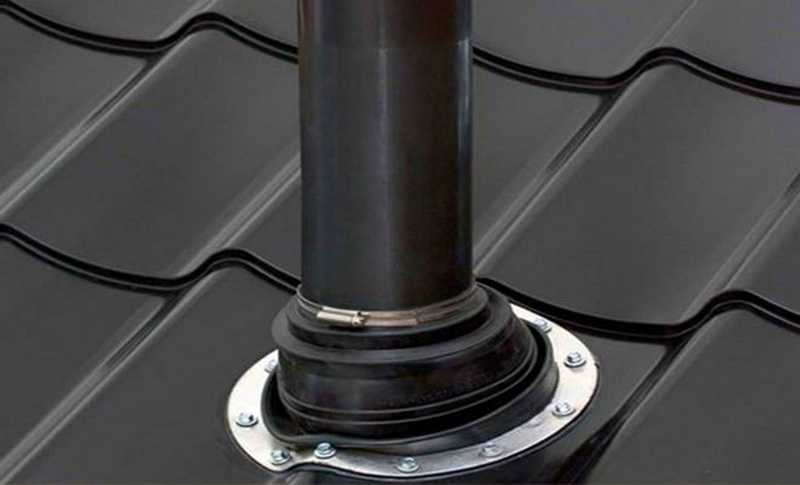

На металлических крышах используют манжеты с гибкой основой. Сама установка выглядит так:

• Определяем место среза. Не стоит забывать, что диаметр среза будет меньше на 20 процентов меньше чем дымоход;
• Чтобы срезаемая часть была ровной, найдите кровельные ножницы;
• Трубу дымохода намыливаем мылом, или смачиваем водой. Это делают для легкого надевания манжеты;
• Монтаж сделали, далее чертим линии по краям основы;
• Приподнимаем уплотнитель, наносим клеевой состав;
• Прижимаем;
• Наносим герметик там где нужно.

Если с края уплотнителя присутствуют металлические полоски, то монтаж происходит аналогично монтажу мягкой оснастки. Добавляются следующие пункты. До установки, базовое покрытие надо профилировать, чтобы оно хорошо прилипало к крыше. Для работы понадобятся саморезы шестигранной формы. На низ профиля завинчивают крепления.

Специальная конструкция уплотнения для кровли с технологическим разрывом нужны тогда, когда нет возможности насадить манжет на дымоход. Их часто используют при ремонтных работах со старыми дымоходами.

Установка будет такой:

• Крепкими ножницами срезаем верхний конус менее чем на 20% от размера сечения дымохода.
• Отвернуть затвор, обмотать трубу.
• Совместить разрыв уплотнения, затворить замочную систему.
• Поднять края основания, для нанесения уплотнителя силиконового на кровлю.
• Прижать с усилием все, намазать клеевой раствор на нужные участки, замочную систему.

Для кровли из черепицы, или шиферной делают уплотнители с фланцем из свинца, алюмния. Конусную систему так же срезают. Это делают с целью хорошего прилипания остатка конуса к дымоходу.

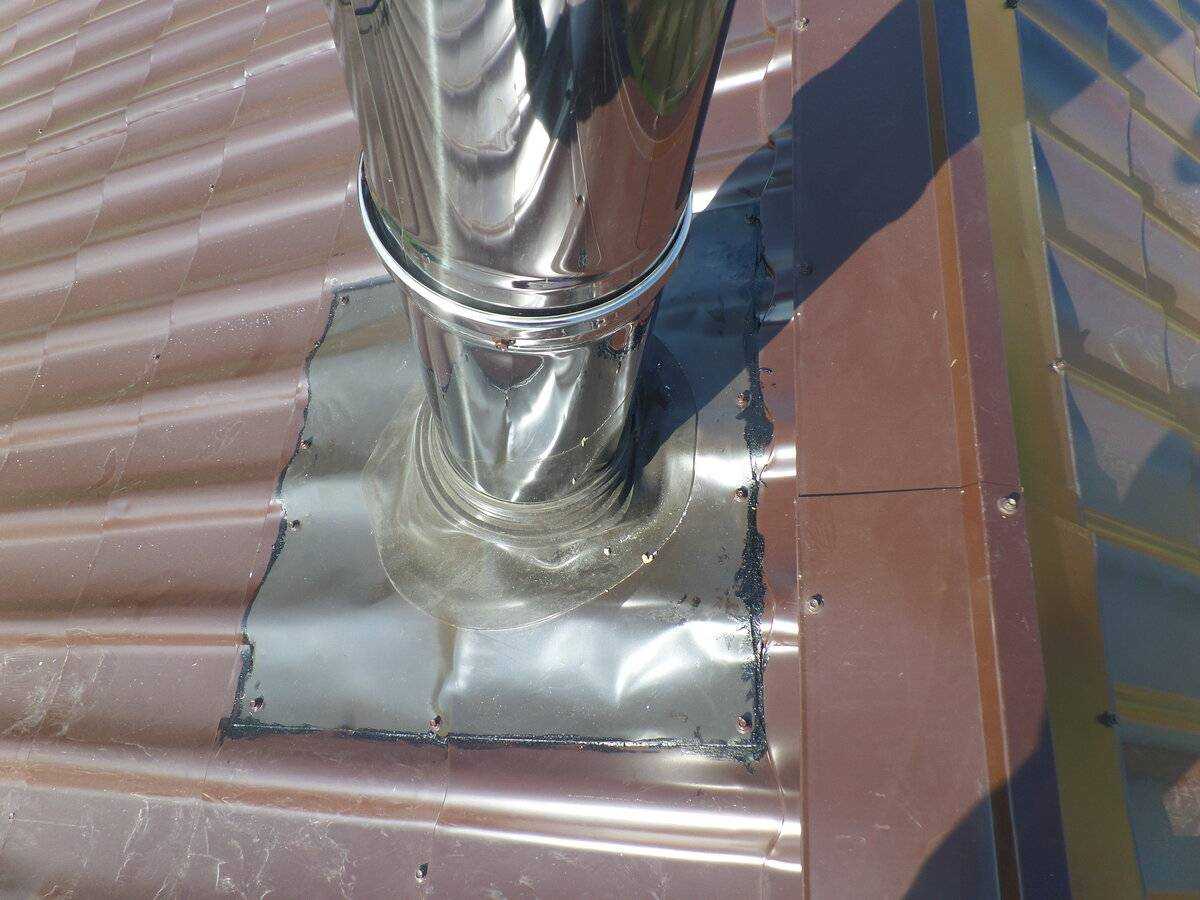

Монтаж мастер флеш на профнастил выполняется так же, как монтаж на кровлю из черепицы.

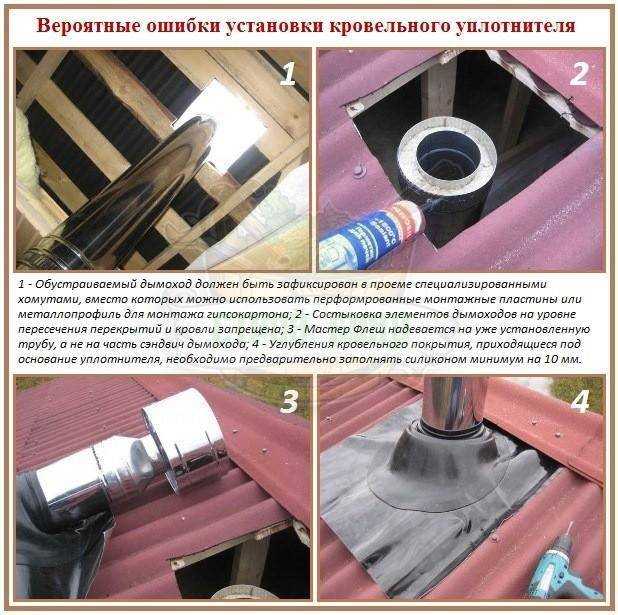

При монтаже помним про следующие рекомендации:

• Чтобы уплотнитель легко проходил в трубе, нужно покрыть трубу средством, которое поддержит скольжение.
• Если ошиблись с вырезанием отверстия на конусе, ну нужно выкидывать элемент.
• Берем водостойкий герметик, для герметизации. Поверх герметика прикрутим саморезы. Когда пройдет время, герметик хуже будет справляться со своими обязанностями. В работу вступят саморезы. Но, не нужно завинчивать много саморезов. Большое количество отверстий под саморезы увеличивает вероятность попадания влаги внутрь.
• Когда ставим кризу на коньке, ее верх нужно подстелить под нащельник конька.
• Если скатное покрытие не является однородным, с нахлестами, нужно подвинуть верх уплотнителя под соседнюю часть. Это действие способствует непрерывному стоку воды, не обращая внимания на то, насколько качественно сделана герметизация кровли. Это обеспечит долгую, непрерывную эксплуатацию.

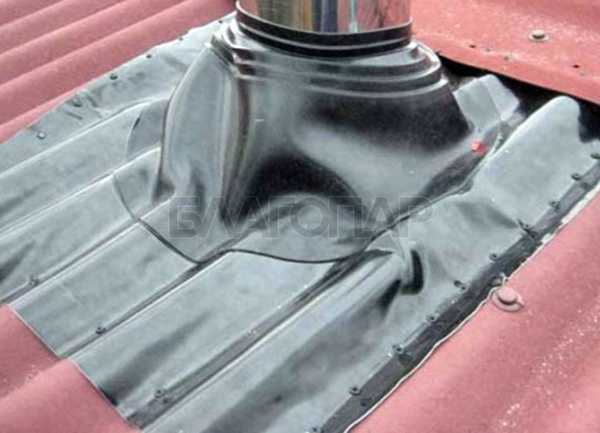

• Монтаж мастер флеш на профнастил производится аналогично черепичной кровле.

Кровельная проходка мастер флеш совместима со всеми типами кровли. Хорошо сочетается с рифлеными поверхностями кровли. Изготовлена из термо силикона, резины EPDM (вулканизированной). Огромный выбор вариантов использования: кабельные каналы, каналы, вентиляционные трубы, трубы дымоходов.

Кровля надежно защищена от воды, снега. Гарантированная теплостойкость вулканизированной резины EPDM: 185С

На гибкой основе

Уплотнители, с гибкой основой используются на кровлях из металла.

• Необходимо выбрать место для среза. Нельзя забывать, что оно должно быть уже диаметра дымохода на 20 процентов.
• Для этого нужны кровельные ножницы. Постарайтесь, чтобы срезаемая часть была ровной.
• Поверхность дымохода необходимо увлажнить. Затем, натянуть уплотнитель на трубу.
• После установки на крышу нужно начертить линию по краям основания.
• Приподняв уплотнитель, наносится клеящее средство.
• Прижать.
• Нанести герметик во все необходимые места.

Устройство крызы

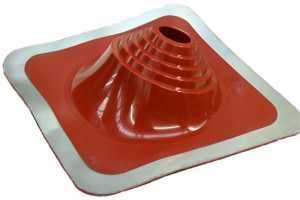

Мастер флэш представляет из себя пирамиду из колец, разных по диаметру, скрепленную с эластичным основанием в форме квадрата или прямоугольника. Каждое из колец соответствует определенному диаметру труб, поэтому такая конструкция является универсальной. Кольца могут быть скреплены с основой под углом в 90 º, или под углом в 30 или 45º. В зависимости от этого, проходка используется для крепления на плоском покрытии, или на наклонном.

Совет! В случае, если в продаже не найдется углового мастер флеш , соответствующего углу наклона ската вашей крыши, то возьмите прямой, но большего размера.

Крыза для дымохода может быть изготовлена из силикона или резины. Силикон является более эластичным материалом и более стоек к воздействию высоких температур. Но его недостатком является недостаточная устойчивость к УФ излучению, что приводит к его более короткому сроку службы. Если для горения используется твердое топливо, то температура отработанных продуктов, выводящихся через трубу, будет более высокой. В таком случае требуется установка силиконового мастер флеш.

Герметики для проходки.

Для монтажа данного устройства «Мастер Флеш» владельцы частных домов должны подобрать подходящий герметический клей. Какой герметик лучше подойдет для этих целей, будет зависеть от компании изготовителя и качества клея. Неплохие отзывы имеет термогерметик «Титан», также хорошими качествами обладают кровельный, битумный герметик «OLIMP» игерметик силиконовый «STAYER». В настоящее время, изучить свойства и достоинства герметиков для установки защиты «Мастер Флеш» можно зайдя на страницы интернета, где покупатели делятся своим опытом в монтаже устройства, а также оставляют различные отзывы о герметичных клеях.

Герметизация дымохода на крыше: старые и новые технологии ↑

Раньше герметизация кровли с дымоходом обеспечивалась в основном с помощью подручных средств. Сегодня же ассортимент рынка включает множество унифицированных узлов – их можно считать универсальными, так как дает возможность использовать их в разных условиях.

Традиционные способы заделки ↑

Отделка дымохода на крыше – так еще называют оклад или воротник, выполненный из листов металла – это полосы прямоугольной формы, с шириной порядка 40 см, соответствующие размерам дымоотводной трубы. Их загибают в соответствии с углом прохода дымоотвода через поверхность крыши. Длина отделки рассчитывается, исходя из следующих параметров:

• размеры дымохода;
• угол наклона ската;
• тип используемой отделки.

Готовые оклады на крыше, если они выполнены

• из оцинкованного листа, соединяют друг с другом внакладку и припаивают;
• из стальных листов – стоячим двойным фальцем.

Для отделок дымоходов на крышах из черепицы или гофрированных плит используют соединение лежачим фальцем. На скатных крышах с уклоном от 30° за дымоходом устанавливают «бампер» – специальный брус, защищающий его заднюю часть от потоков дождевой воды, вынуждая обтекать трубу.

Современные изоляционные материалы для дымоходов ↑

Вокруг дымовой трубы устраивают защитный фартук. Его можно выполнить двумя способами: из гибкой свинцовой (алюминиевой) ленты или использовать оцинкованного металла, который покрыт специальным полимерным составом.

Эластичный фартук для дымоходов устанавливают в два слоя вокруг трубы вдоль всего ее периметра. Нижний слой заводится под кровельное покрытие, скажем, черепицу, а верхний – накладывается на него. Затем, плотно прижимая слои, приклеивают к поверхности дымоходной трубы. Верхний слой фартука на дымоходе закрывают, используя металлические профили. Гидроизолирующую пленку соответствующего цвета можно купить в комплекте с кровлями.

Фартук из стального листа – дощатый настил кровли может быть изолирован рубероидом.

В этом случае перед укладкой фартука, его края загибают на стенки дымоотводной трубы.

• Выше и ниже трубы дополнительно укладывают бруски обрешетки.
• На них будут укладываться элементы черепицы.

• В стене трубы дымохода прорезается паз, в который должны вставить верхние края стального фартука.
• Элементы фартука крепят по периметру стен дымовоотводной трубы, начиная с нижнего элемента.

Пазы на стенках со вставленными верхними краями элементов фартука заполняются силиконом для кровли или полимерным герметиком

Самым надежным решением считается сочетание этих двух способов: металлический фартук и гибкая герметизирующая лента.

Рабочий процесс – поэтапная технология

Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.

Этап первый – подготовительный

Первоначально следует подготовить все необходимое для последующих работ:

• Приобрести трубу, если нет в наличии, и огнезащитный материал.
• Крепежные материалы.
• Инструмент:
  • Строительный уровень.
  • Сварочный аппарат – в том случае, если трубу придется стыковать.
  • Шуруповерт.
  • Молоток.
  • Лобзик и болгарку.
  • Деревянный брус.
  • Отделочный материал.
• Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.

Этап второй – подготовка кровли

Теперь переходим к процессу, где уже требуется работать своими руками:

• Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
• Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
• С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
• Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.

Вместо бруса можно использовать металлический профиль

Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.

В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.

От короба можно отказаться, если приобрести кожух на трубу из оцинковки

Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.

Этап третий – сквозное отверстие

Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:

• В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
• Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.

Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок

Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.

Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:

• Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
• Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
• Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
• Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
• Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
• Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.

Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы

Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)

Флеш мастер для дымохода – пошаговая инструкция

При строительстве дома одним из последних шагов остается устройство дымохода для печи. Вроде все идет хорошо, но тут обнаруживается, что на крыше, где труба выходит наружу, между краями выреза кровли и самой трубой остается небольшое пространство, через которую внутрь может попасть вода. Это пространство необходимо как-нибудь заделать.

Раньше для этой цели применяли битумные смазки, цементные растворы и др., но все это со временем негативно влияло на трубу и на то место, где она поднимается на поверхность. Позже было изобретено новое приспособление, которое по многим параметрам превосходило предшественников. Им стал мастер флеш (другое название – крыза) для дымохода.

Конструктивные свойства уплотнителя

Уплотнители кровли заменяют применяемые на протяжении нескольких десятилетий трубные фартуки. По конструкции эти два изделия мало отличимы, но современные устройства состоят из двух основных частей:

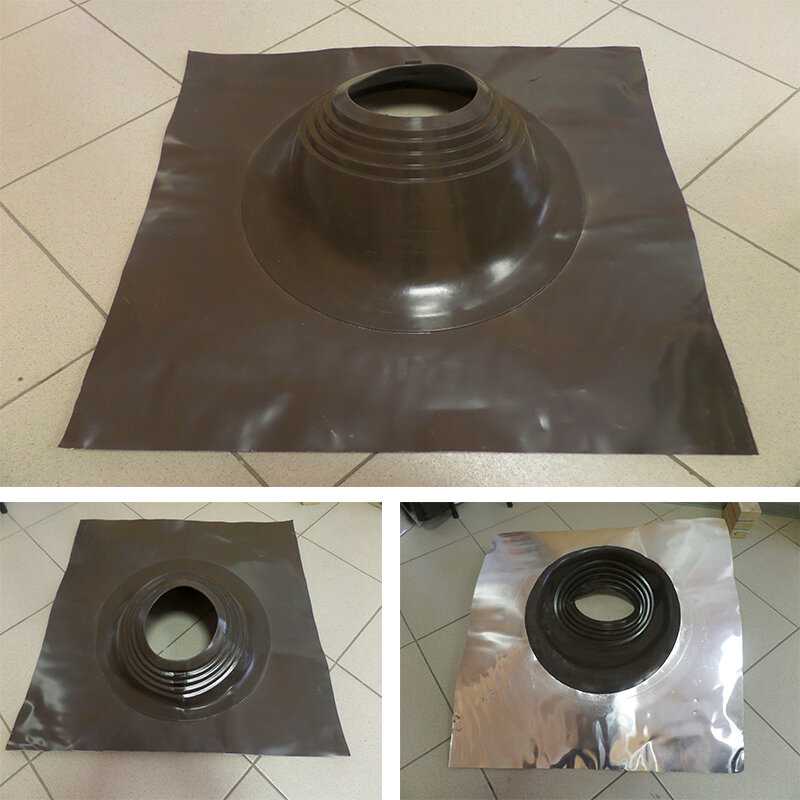

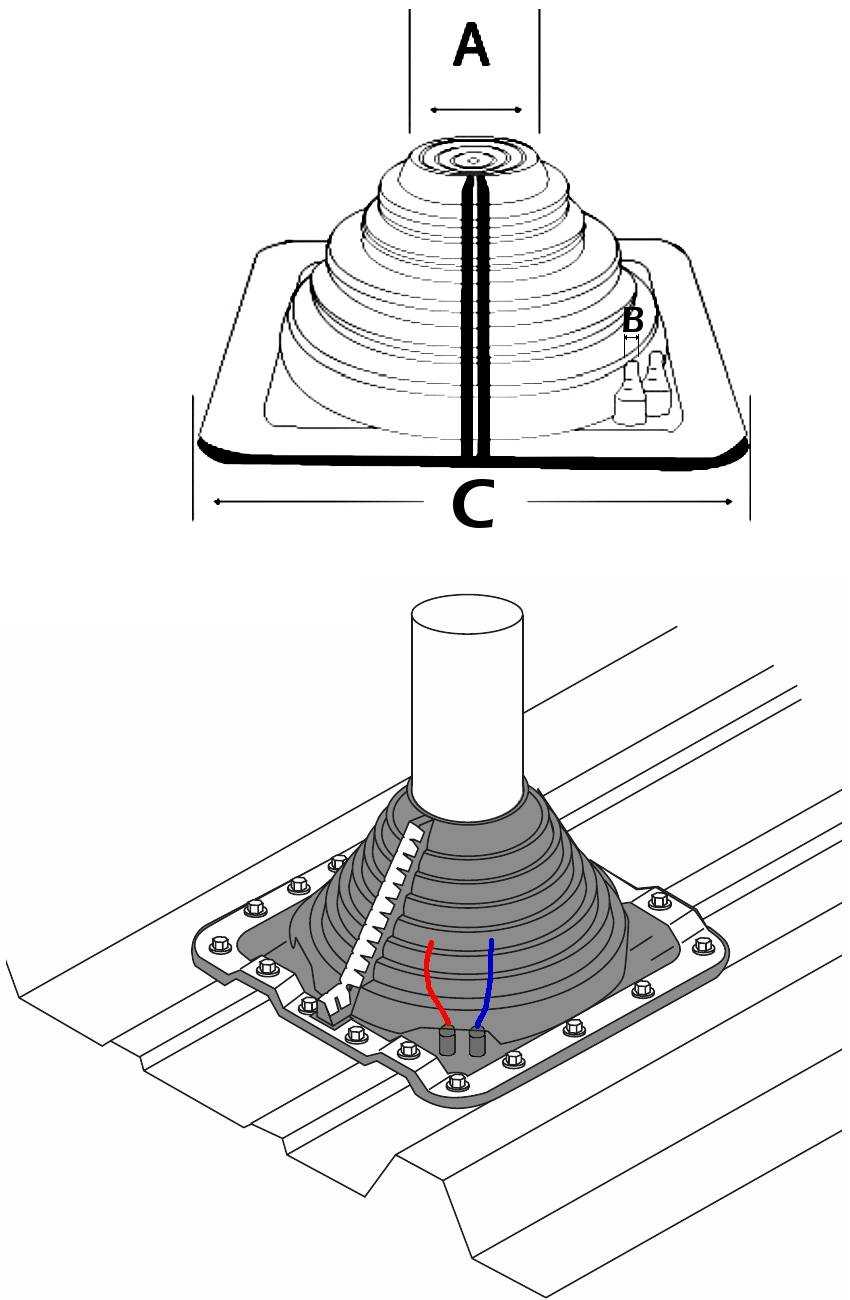

1. Гибкой манжеты. Она выглядит как усеченный резиновый или силиконовый конус с маркировкой. Манжета обеспечивает герметичность между трубой и крышей, не позволяя влаге и пыли проникать внутрь. После установки верхняя часть конуса плотно закрывает сэндвич дымоход. Нижней своей частью система соединяется с фланцем.
2. Фланца. Он внешне напоминает юбку округлой или квадратной формы. Сырьем для его производства является резина, силикон, свинец, алюминий или оцинкованная жесть. При установке на крышу с крупными рельефными гофрами основание из силикона или резины снабжается полосами из алюминия по периметру. Это позволяет фланцу прилегать к поверхности максимально плотно.

На скатных крышах манжеты уплотнителей ставят под углом к основанию. Гофры повышают точность трубной разделки. Это позволяет менять угол наклона уплотнителя согласно параметрам производителя.

Наименование	Изображение	Диаметр, мм	Фланец, мм	Допустимые углы наклона кровли, °
Прямой №1		6-50	Круглый Ø118	от 0 до 20
Прямой №2		45-75	Круглый Ø155	от 0 до 20
Прямой №3		6-102	210х210	от 0 до 20
Прямой №5		102-178	280х280	от 0 до 20
Комби №4		75-160	280х280	от 0 до 45
Прямой №6		127-228	310х310	от 0 до 20
Прямой №7		152-280	364х364	от 0 до 20
Прямой №8		178-330	420х420	от 0 до 20
Прямой №9		254-502	600х600	от 0 до 20
Угловой №1(возможно изготовить с крашеным фланцем)		75-200	500х600	от 10 до 45
Угловой №2(возможно изготовить с крашеным фланцем)		203-280	600х670	от 10 до 45
Угловой №3(возможно изготовить с крашеным фланцем)		280-460	890х890	от 10 до 45
Профи №1(в старых поставках металлическая лента не окрашена в цвет фланца)		75-200	420х420	от 10 до 45
Профи №2(в старых поставках металлическая лента не окрашена в цвет фланца)		203-280	525х525	от 10 до 45
Комби №8		178-330	465х465	от 0 до 45
Комби №10(только в черном и синем цветах)		380-760	850х850	от 0 до 45
Комби №11(только в черном и синем цветах)		585-1050	1200х1200	от 0 до 50
Ультраугол №2		125-280	580х580	от 20 до 55

Наименование	Изображение	Диаметр, мм	Фланец, мм	Допустимые углы наклона кровли, °
Прямой №8		178-330	420х420	от 0 до 20
Прямой №9		254-502	600х600	от 0 до 20
Угловой №1(возможно изготовить с крашеным фланцем)		75-200	500х600	от 10 до 45
Угловой №2(возможно изготовить с крашеным фланцем)		203-280	600х670	от 10 до 45
Профи №1(в старых поставках металлическая лента не окрашена в цвет фланца)		75-200	420х420	от 10 до 30
Профи №2(в старых поставках металлическая лента не окрашена в цвет фланца)		203-280	525х525	от 10 до 30
Ультраугол №2		125-280	580х580	от 20 до 55

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
