Канализация из бетонных колец (канализационный колодец) в частном доме своими руками

Размерные линейки, работы по обустройству колодцев

Колодцы канализационные по СНиП должны иметь следующие размеры:

• Трубопроводы диаметра до 150 мм – не менее 70 мм;
• Диаметр до 600 мм – от 1000 мм;
• Размер диаметра до 700 мм – от 1250 мм;
• Диаметр 800-100 мм – от 1500 мм;
• Диаметром от 1500 мм и выше и глубине 3 м и выше подвергаются индивидуальному рассмотрению.

1. Разбивка или разметка территории, согласно правилам строительства;
2. Очистка площади от кустарников, растительности;
3. Снос/перенос мешающих строений. Невозможность действия оговаривается специальными стандартами;
4. Подготовка и обустройство подъезда, дороги к стройплощадке.

Обустройство и монтаж канализационного сооружения типового подготовительные работы по СНиП:

1. Отрывка котлована;
2. Зачистка дна;
3. Сверка с проектом по уровню заложения, углам откосов стен;
4. Для каменных сооружений обустройство гидроизоляционного донного слоя, как показывает схема или план (слой не менее 20 см), последующая утрамбовка.

Все подготовительные работы завершены и следующий этап – монтаж.

Каменные колодцы

Этапы и действия такие:

• Подготовка основы подразумевает укладку плиты или обустройство подушки из бетона М-50 толщиной 100 мм;
• Обустройство бетонного армированного стальной сеткой лотка (М-100) нужной формы;
• Заделка бетоном и битумом концевых отверстий трубопровода;
• Создание изолирующего слоя внутренней полости колец конструкции;
• Установка колец происходит только после набора прочности лотка (2-3 суток), затем кладется плита перекрытия. Раствор, используемый для работ – М-50;
• Герметизация швов цементной смесью;
• Гидроизоляция битумом;
• Обязательное оштукатуривание лотка цементом, с последующим железнением;
• Установка глиняных замковых соединений в месте входа трубы/труб шириной не менее 300 мм и высотой 600 мм больше, чем диаметр трубопровода.

Схемы монтажа кирпичных конструкций практически повторяют бетонные, но вместо совмещения колец, делается выкладка камнем. Гидроизоляционные работы полностью идентичны. Таким образом производится установка каменных колодцев любого вида канализации: бытовой, промышленной, ливневки или дренажной. Но каждая конструкция имеет собственные нюансы:

• Ливневка оснащается решетчатыми люками, имеющими функцию водосбора;
• Дренажные колодцы сами являются водоотводами, поэтому монтаж не требует специальных расчетов.

Различия в комплектации определяются серией:

• КФК/КДК — бытовые стоки;
• КЛВ/КЛК – ливневка;
• КДВ/КДН – дренажные колодцы.

Таблица по типоразмерам дает полное представление:

Перепадные колодцы

Более сложная конфигурация определяет объемы и требования СНиП к перепадным колодцам. Помимо устройства лотка, необходимо произвести:

• Монтаж стояков;
• Иметь оборудование водобоя;
• Установить водобойную стенку;
• Создать практический профиль;
• Обустроить приямок.

В остальном, что касается монтажа шахты, основания, перекрытий – правила одинаковы с предыдущими.

Схема выглядит так:

• Труба-стояк;
• Подушка водобойная;
• Металлическое основание (плита);
• Воронка приемная (стояковая).

Воронка требуется для компенсационных разрядительных процессов, образующихся в стояке из-за быстрого движения потоков. Своими руками создание перепадных колодцев на частных участках не рекомендуется, если только это не трубопровод диаметра от 60 см и разницей уровней до 3 м., но такие трубы в индивидуальных системах практически не используются, с успехом заменяемые другими видами колодцев.Требования СНиП для перепадных колодцев просты, установка рекомендована в случаях:

• Нужно значительно уменьшить глубину залегания трубопровода;
• Если есть пересечения с другими подземными коммуникациями;
• Необходима регулировка скорости потока сточных вод;
• В случае, когда колодец является последним перед прямым выбросом стоков в реку, озеро.

Те же причины могут служить целесообразным оправданием для монтажа перепадного колодца на собственном участке.

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

Канализационные колодцы: типы и устройство

По своему назначению данные сооружения делятся на:

• перепадные;
• смотровые;
• накопительные;
• фильтрационные.

Перепадный

На участках со сложным рельефом укладка трубопровода может быть затруднена из-за невозможности соблюдения правильного уклона  магистрали. Если высота перепада превышает 30 см, тогда необходимо применить перепадныйканализационный колодец, устройство которого позволяет нормализовать скорость движения стоков.

Входящая труба располагается вверху, а выходящая внизу конструкции. Падающий поток воды гасится о дносооружения и направляется дальше по системе. При слишком большом уровне перепада могут применяться дополнительные ступени гашения, которые позволяют более эффективно снижать скорость сточной воды.

Виды смотровых сооружений для канализации

Накопительный

В качестве конечной точки автономной канализации выступает накопительный колодец, предназначенный для сбора всех стоков из дренажной, ливневой или бытовой канализационной системы. Герметичную емкость постепенно наполняет вода, которая впоследствии удаляется с помощью насосного оборудования или ассенизаторской машины.

В случае накопления бытовых стоков такое сооружение располагается недалеко от проезжей части, чтобы обеспечить удобство для ассенизаторской работы. Если подобная конструкция колодца является частью ливневой канализации или дренажной системы, тогда воду можно откачивать с помощью обычного насоса и использовать ее для полива участка.

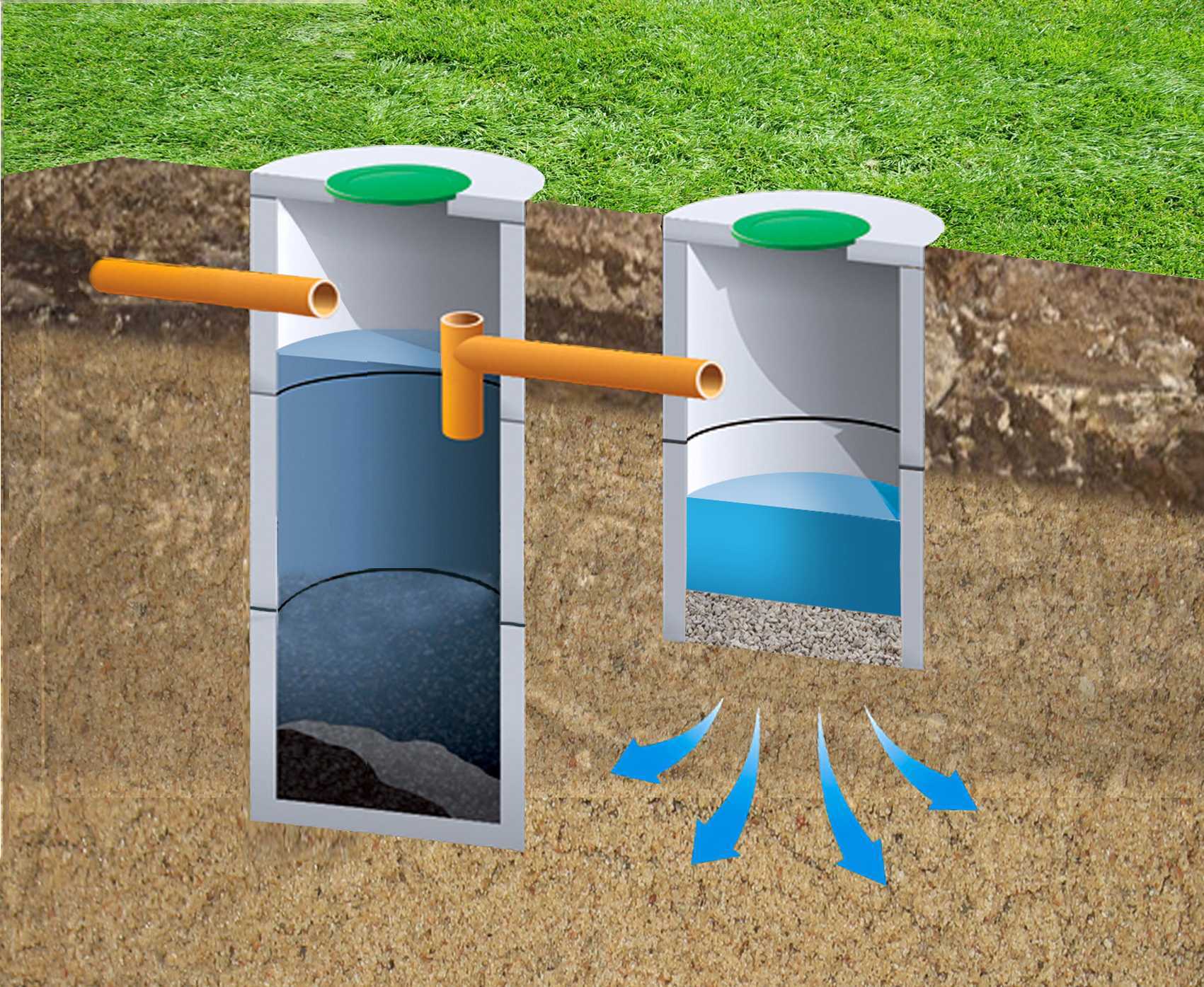

Устройство фильтрационного колодца

Пластиковые колодцы – современная альтернатива

Аккуратный пластиковый колодец – вид сверху

Разумной и практичной заменой каменным смотровым камерам являются полимерные аналоги.

Более того, пластиковые колодцы позволяют значительно уменьшить объем земляных работ, устройство колодцев канализационных из этих материалов ускоряет и упрощает процесс монтажа систем водоотведения.

Существуют двоетолки о прочности пластиковых колодцев на сжатие – но фактами они не подтверждены. Особенно это касается простейших колодцев для внутридворовых сетей.

Как правило, здесь нет таких нагрузок, которые в состоянии повредить пластик.

Помимо прочего, бетонный колодец диаметром в метр способен заменить колодец пластиковый, начиная от 30 см в диаметре, притом, что, несмотря на разницу в размерах, обслуживание канализационных колодцев из полимеров будет даже более простым, нежели их гигантских бетонных собратьев.

Дополнительным плюсом можно считать простоту монтажа. Помимо того, что при использовании пластиковых колодцев значительно уменьшаются объемы котлованов, монтаж труб также не составит труда.

Ведь пластиковые канализационные колодцы производятся с выпусками, четко соответствующими стандартам труб из любого материала – пластика, цемента, асбеста.

Поэтому сразу после установки подобные шахты могут быть подключены к любой системе канализации в течение минут. Если же используются пластиковые трубы – то процесс будет еще более быстрым.

Поэтому, перед тем, как построить канализационный колодец – стоит взвесить все за и против, кажущаяся дешевизна некоторых решений  — обманчива. Для частного участка, где оборудуется один, два, максимум – три колодца, гораздо дешевле обойдется устроить колодцы из пластика, чем пытаться сэкономить за счет использования бетонных колец. Громадный вес и необходимость заказа тяжелой техники сведут на нет кажущуюся дешевизну старинных решений. Да и скромный диаметр пластикового колодца, скорость монтажа – не последние аргументы.

Предыдущая запись Где и зачем устанавливаются колодцы канализационные железобетонные

Следующая запись Очистка сточных вод: механический, химический и биологический способы

Разработка грунта

Котлован для камер может быть индивидуальным (для одного колодца) или общим, в котором будут возводиться все сооружения единой системы приема и очистки стоков.

Для отдельного колодца размеры котлована должны на 25-30 см превышать диаметр наружной поверхности бетонного кольца, выбранного для монтажа. Получаемый зазор облегчит процесс установки и смещения канализационных колец с применением специальной техники. Основные недостатки подобных котлованов: работа с грунтом выполняется вручную, невозможность качественного выполнения герметизации стыков и гидроизоляционных работ с внешней стороны колец при достаточной глубине возводимого сооружения.

Общий котлован облегчает проведение всех видов строительных работ. С использованием спецтехники он будет готов уже через 1,5-2 часа.

В местах установки приемных камер дно котлована трамбуют, прокладывают гидроизоляционным рулонным материалом (обычно рубероидом) и заливают бетонной смесью. Такой постамент не понадобится, если нижние кольца приобретались с уже готовым бетонным дном. На месте будущего монтажа фильтрационной камеры септика устраивают щебневую подушку (от 0,5 м). Она дает возможность очищенной жидкости без препятствий проходить к грунту и впитываться в него. Кроме того, такая подушка выполняет финишную доочистку жидкости.

Разработка грунта

Котлован для камер может быть индивидуальным (для одного колодца) или общим, в котором будут возводиться все сооружения единой системы приема и очистки стоков.

Для отдельного колодца размеры котлована должны на 25-30 см превышать диаметр наружной поверхности бетонного кольца, выбранного для монтажа. Получаемый зазор облегчит процесс установки и смещения канализационных колец с применением специальной техники. Основные недостатки подобных котлованов: работа с грунтом выполняется вручную, невозможность качественного выполнения герметизации стыков и гидроизоляционных работ с внешней стороны колец при достаточной глубине возводимого сооружения.

Общий котлован облегчает проведение всех видов строительных работ. С
использованием спецтехники он будет готов уже через 1,5-2 часа.

В местах установки приемных камер дно котлована трамбуют, прокладывают
гидроизоляционным рулонным материалом (обычно рубероидом) и заливают бетонной
смесью. Такой постамент не понадобится, если нижние кольца приобретались с уже
готовым бетонным дном. На месте будущего монтажа фильтрационной камеры септика
устраивают щебневую подушку (от 0,5 м). Она дает возможность очищенной жидкости
без препятствий проходить к грунту и впитываться в него. Кроме того, такая
подушка выполняет финишную доочистку жидкости.

Общие сведения

Ревизионные колодцы делятся на несколько типов

Описание видов

Смотровые колодцы устанавливаются на прямом трубопроводе, расстояние между колодцами зависит от диаметра труб.

Перепадной колодцы устанавливаются в местах, где есть перепад трубопровода более чем 50 см. Если перелив больше, то создается ступенчатая система с несколькими колодцами.

Узловые колодцы монтируются, где несколько труб соединяются.

Поворотные, как не трудно догадаться организуются в местах поворотов системы.

Требования

Диаметр колодца зависит от того, потребуется ли в него опускаться для ревизии и ремонта или нет. Если спуск необходим, то есть глубина более метра диаметр колодезной трубы должен быть минимум метр. Это необходимо, для свободного доступа к трубам.

Маркировка и процесс производства

Весь процесс изготовления колец для колодцев четко регламентируется отдельными законодательными актами и техническими условиями. ГОСТ 10180 подробно описывает качество и прочностные характеристики бетонной смеси, подходящей для производства модулей.

Колодезные кольца, изготовленные из бетона, не подлежат установке в районах с сейсмической активностью более 8 баллов и в регионах вечной мерзлоты. Для таких сложных эксплуатационных условий требуются несколько иные конструкционно-технические варианты и решения

Стандарт 10060 определяет требования к морозостойкости материала. Необходимый уровень водонепроницаемости отражает документ 12730. Отклонения от норм допускаются в минимальных долях процентов и только по отдельным параметрам.

Технологические особенности заводского изготовления

Для производства колодезного кольца требуются профессиональная бетономешалка, автоматическая виброформа и подъемный кран-балка, рассчитанный на работу с грузами весом от 1 до 2 тонн.

В качестве сырья используется специальная бетонная смесь. В нее входят:

• свежий бездобавочный цемент с хорошим темпом набора прочности;
• крупнозернистый песок с дроблением в 2,0-2,3 Мкр (желательно без либо с минимальным присутствием глиняных комков и пылевидных частиц);
• щебень фракцией 5-10 мм, но не более 5-20 мм;
• техническая вода без примесей;
• суперпластификатор.

Все компоненты в определенной пропорции помещают в специальное оборудование. Оно тщательно вымешивает состав, придавая ему однородную, текучую консистенцию без комков и сгустков.

Промышленные бетономешалки оснащаются трехфазным двигателем, быстро работают, обладают высокой мощностью и за один цикл производят большую партию бетонной смеси

На следующем этапе в формовочную емкость (опалубку) укладывают элементы арматуры из стальной проволоки диаметром 8-12 мм. Этот каркас придает кольцу дополнительную прочность и обеспечивает хорошую устойчивость к сжатию/растяжению во время эксплуатации.

На противоположных сторонах конструкции располагают два вертикальных стержня. Они выполняют функцию ушек и облегчают последующую выемку кольца из формы.

Затем внутрь опалубки заливают подготовленный цементный состав и активируют автоматическую вибрацию. В процессе обработки все пустоты равномерно заполняются, а бетон приобретает необходимую целостность и плотность.

По прошествии суток изделие извлекают из виброформы и перемещают на открытую территорию для выстаивания. Через неделю кольцо приобретает около 50% базовой прочности, а полностью пригодным для использования становится спустя 28 дней.

Как маркируется продукция?

Все железобетонные изделия маркируются общепринятой в государстве буквенно-цифровой аббревиатурой. Это позволяет при покупке быстро определить размер и область применения каждого отдельно взятого элемента.

Литерные сочетания расшифровываются так:

• КС – стеновое кольцо, доступное для размещения в ограниченных пространствах;
• КЛК – модуль для создания водосточных сетей и местных ливневых канализационных систем;
• КО – фундаментальная опора, обеспечивающая стабильность положения колодезного основания;
• КФК – фрагменты для обустройства коллекторных сетей и дренажных коммуникаций;
• КВГ – продукция для монтажа водопроводных колодцев и прокладывания газопровода.

Числовые обозначения рядом с буквами указывают на высоту, толщину, удельный вес и внутренний диаметр кольца. Понимая эти значения, приобрести подходящую железобетонную продукцию не составит никакого труда.

Перед покупкой колец необходимо определиться с их размерами, а также подобрать дополнительное оборудование для монтажа – опору, днище, перекрытие

Место установки

Выгребная яма своими руками из бетонных колец может быть построена не на любом месте. Особенно сложно выбрать место на участке со сложным рельефом.

• С одной стороны, размещение очистного сооружения в самом низком месте повышает риск загрязнения грунтовых вод.
• С другой, расположив его на возвышенности, сложно обеспечить необходимый уклон канализационного трубопровода (2 см на каждый метр длины).

Существуют также санитарно-гигиенические и строительные нормы, оговаривающие необходимое удаление очистных сооружений от основных объектов. Решая, как сделать выгребную яму из бетонных колец, следует помнить, что для очистки ее будет необходим подъезд для ассенизаторской машины, в то же время нельзя располагать конструкцию ближе, чем 2 метра от основной дороги.

На фото схема расположения выгребной ямы на участке

Минимальное расстояние от выгребной ямы до других объектов составляет:

• до входной двери дома и до любого из окон – не менее 5 метров,
• до источника питьевой воды – не менее 30 м,
• до плодовых деревьев и огорода – не менее 5 метров.

Полимерные баки

Канализационный колодец из полимерного бака

Набирающий популярность вид сливного колодца. Удобен простотой в строительстве, малым весом конструкции, уже герметичен.

Нам понадобится:

1. Собственно бак.
2. Материалы для изготовления площадки под бак (бетонная плита, бетонная заливка).
3. Трос металлический.

Устройство колодцев канализационных полимерных очень простое. Заливаем фундамент под бак. Устанавливаем сам бак ровно, не допускаем неравномерности в будущей нагрузке массы сливов. Тщательно прикрепляем бак тросами к фундаменту.

Полиэтиленовые колодцы

Согласно СНИП канализационные колодцы из полимеров должны также отвечать вышеприведенным нормам.

Проведение расчетов

Многие задаются вопросом, как сделать канализационный колодец руками. Но здесь нет универсального ответа, все зависит от вашего конкретного случая. К примеру, если вы выберите крупный накопительный вариант, то не прогадаете. Его не так часто придется прочищать. Да и илосос нужно будет вызывать от случая к случаю. Еще канализационный колодец из колец актуален.

Многое зависит от количество живущих на участке. К примеру, на каждого человека должно приходиться порядка 150 литров сточной воды. Если это семья из четырех человек, то понадобится около 700 литров. Но здесь все индивидуально, зависит от того, какими бытовыми приборами вы будете пользоваться.

Виды и функции канализационных колодцев

Кроме емкостей, которые используются в системе канализации для сбора и переработки, дренажа сточных вод, на участке, где прокладывается магистраль, обязательно устанавливают:

Ревизионные, или контрольные, конструкции.

Домашняя канализация

Поворотные колодцы: места обязательной установки

Поворотные конструкции – это готовые заводские, или собранные самостоятельно из деталей емкости, которые устанавливаются на участках частного трубопровода, где есть соединения, требующие постоянного контроля и профилактической чистки.

Отверстия для врезки выполняют в размерах, равных стандартным диаметрам труб

Если емкость предназначена одновременно для ревизии и ремонта, подбирают резервуар большего диаметра. Высота готовых изделий варьируется. В нестандартных условиях применяют сборные конструкции из пластика с креплениями для установки колец.

Полиэтиленовые колодцы – это многослойные изделия, выполненные по бесшовной технологии. Материал – герметичный, но достаточно мягкий: в твердых породах с большим количеством камней пустой резервуар может деформироваться под давлением грунта.

Стандартные размеры колец

Из железобетонных деталей собирают конструкции разного уровня сложности. Основные детали для сборки поворотного колодца:

Плита толщиной до 20 см для защиты разводки. Подбирают изделие по диаметру поворота.

Кольца: заводские изделия с замками соединяют между собой до достижения необходимой высоты. При индивидуальном заказе изготовители могут сделать по чертежу отверстия для ввода и выхода труб.

Горловины и перекрытия с крышками. Горловина оборудуется лестницей и крышкой-люком.

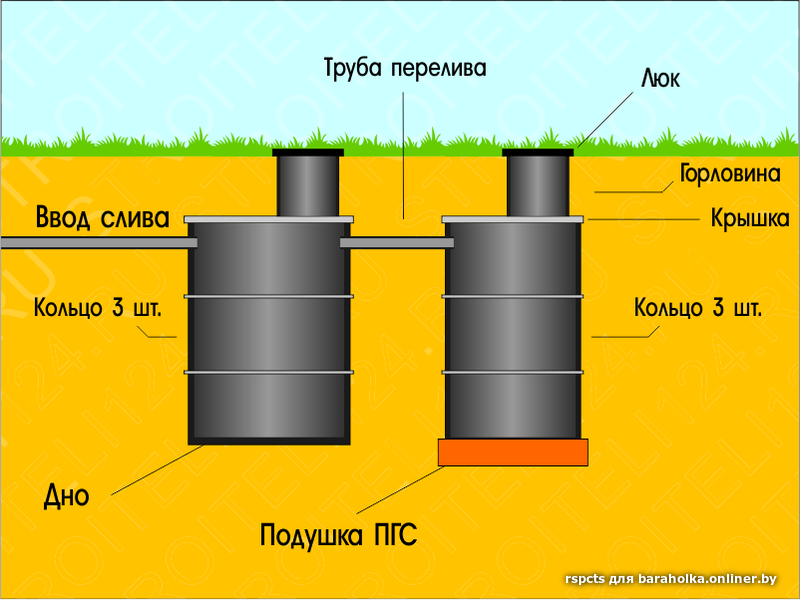

Детали для сборки железобетонного резервуара

Назначение перепадных колодцев в канализационной системе ↑

Если между выходом из дома и конечной точкой канализационной сети имеется серьезная разница по высоте, то стоки по трубам течь будут с большую скорость. А скорость и масса воды – это энергия, которая с легкостью может разрушить все на своем пути.

Колодец с вертикальным перепадом – гарантия гашения скорости водного потокаПерепадной колодец в канализации приходится устраивать, когда:

• необходимо сбить скорость потока;
• канализационную трубу приходится прокладывать под или над существующими инженерными магистралями с газом, водой и т.п.;
• трубопровод надо проложить под автодорогой;
• монтируется колодец с затопленным выводом в водоем или камеру септика;

Во всех этих случаях происходит изменение уровня тока воды, с высоты он резко падает вниз и ускоряется. Чтобы стоки своей возросшей энергией не наносили вред элементам канализационной системы, приходится делать перепадной колодец с водогасителем.

Принцип работы типовой перепадной камеры наружной канализацииСуществует несколько типов перепадных колодезных сооружений, различающихся конструктивно и функционально. Выбор зависит от рельефа и характеристик грунта на участке, а также от конфигурации и особенностей прокладки канализационного трубопровода.

Внутреннее устройство перепадного колодца канализации ↑

В зависимости от собираемых стоков канализационная система бывает бытовой, ливневой (дождевой) и промышленно-производственной. Но колодезные сооружения с перепадом потока везде имеют одинаковую структуру и устройство.Типовой канализационный колодец состоит из:

1. Опорного днища.
2. Рабочей камеры в виде вертикальной шахты.
3. Горловины.
4. Крышки с люком.

Перепадной тип этих сооружений в целом обустроен аналогично. Только в его рабочей части имеются отбойники или пологие переливы для гашения воды. Именно они являются основным отличительным элементом такого устройства.

Виды конструкций с перепадом ↑

Перепадные колодцы ливневой и бытовой канализации по функциям и строению подразделяются на четыре типа:

1. Шахты с вводом вверху и отводом внизу.
2. Камеры с отбойником воды в виде стакана или трубы.
3. Емкости с одним вертикальным или расположенным под углом водогасителем.
4. Коллекторы с многоступенчатой системой водоотбойников.
5. Парные камеры с установленным под уклоном переливным каналом между ними.

Схемы колодцев с перепадомСогласно СНиПам, первый вариант с водосливом практического профиля разрешается применять только при перепадах высотой до трех метров и сечением труб до 600 мм. В остальных ситуациях придется делать колодец с гасителями потока.В одних конструкциях вода гасится об дно, а в других используются специальные отбойники. Особняком стоит последний тип, который подразумевает ускорение потока. Его устанавливают именно для увеличения скорости водотока, чтобы уменьшить вероятность засорения труб.В качестве стройматериала для колодцев с перепадами используют:

• железобетон или бетон;
• полимеры;
• кирпич;
• стекловолокно.

Самыми дорогими, но простыми в монтаже являются стекловолоконные и пластиковые изделия заводского изготовления. Дешевле всего колодец получится сделать из железобетонных колец, однако для их установки нужен кран. Также своими руками такое сооружение можно залить из бетона или выложить из кирпича – просто, но трудоемко.

Материалы изготовления

В производстве используются такие материалы.

Полимерные

Полимерные колодцы – самые распространенные вариации таких устройств. Некоторые пользователи применяют нетрадиционные способы для их производства, которые заключаются в использовании автомобильной резины. Подобный способ считается самым простым и малозатратным. Однако подобное решение не отличается герметичностью и длительным сроком эксплуатации.

Пластиковые

Пластик – это наиболее простое и долговечное сырье для обустройства колодцев. В продаже присутствуют готовые модели из полимеров, также можно создать такое сооружение своими руками. Для этого потребуется использование гофрированной трубы и пластиковой плиты. Для строительства нужны небольшие затраты наряду с определенными навыками.Достоинства пластика:

• небольшая масса;
• высокий уровень надежности и прочности;
• заменимость нижнего лотка;
• все элементы герметичны;
• можно заказать емкость любого размера.

Недостатки:

• высокая цена;
• заданная глубина размещения;
• часто пластик является неразборным изделием.

Модели разборного типа наделены универсальностью, так как глубина может увеличиваться или уменьшаться. Чаще всего колодцы из пластика применяются в роли поворотных или смотровых сооружений. Однако за счет герметичности такие конструкции можно использовать вместо водосборника. Откачка жидкости осуществляется при помощи насосной станции.

Железобетонные

Железобетон является классическим материалом для обустройства канализации. Строительство производится из бетонных колец с дальнейшей обработкой всех стыков герметиком. Подобные выгребные ямы отличаются большой функциональностью.К достоинствам относятся следующие критерии:

• универсальные характеристики;
• длительный срок службы, который превышает 50 лет;
• быстрый монтаж;
• высокие показатели прочности;
• надежность материала;
• доступная ценовая категория.

Недостатки:

• большая масса;
• для монтажа потребуется использование лебедки и другого специального оборудования.

Подобные резервуары часто применяются в роли смотровых сооружений при значительной глубине нахождения трубопровода. Благодаря качественной герметизации бетонные изделия могут играть роль водосборников.

Типы колодцев в системе канализации

Водоотводные сети состоят из различных элементов, у каждого из которых свои функции. Трубопроводы транспортируют стоки, запорная арматура регулирует этот процесс, а разнообразные по типу колодцы позволяют контролировать состояние системы и служат конечной ее точкой.

Существует несколько типов канализационных колодцев различногоназначения

Для осуществления контроля обустраиваются колодезные сооружения трех видов:

1. Смотровые.
2. Перепадные.
3. Поворотные.
4. Узловые.

Первые устанавливаются на длинных участках канализационного трубопровода, чтобы осматривать его и чистить по необходимости. Вторые монтируются на участках с большим уклоном и позволяют сбить мощность потока. Третьи обустраиваются на точках поворота труб, чтобы в случае засоров можно было их прочистить. А монтаж четвертых производится, когда нужно объединить несколько водоводов.

Трубопроводы канализации завершаются колодцем одного из двух типов:

1. Накопительным – используется для хранения сточных вод.
2. Фильтрационным – предназначен для осветления и очищения стоков.

В частном доме установка канализационных колодцев всех этих видов регулируется правилами, изложенными в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (СП 32.13330.2012) и СНиП 31-02-2001 «Дома жилые одноквартирные» (СП 55.13330.2011),

Схема колодца из железобетона

Согласно санитарным нормам септики и канализационные колодцы должны быть удалены как минимум на:

• 3 метра от деревьев на приусадебном участке;
• 5 метров от фундамента и подземных газопроводов;
• 10 метров от грядок на огороде;
• 30 метров от источников питьевой воды.

Нередко устанавливать колодец канализации приходится на достаточно большом расстоянии от частного дома. Без длинных трубопроводов не обойтись, придется выполнять монтаж дополнительных смотровых узлов.

Из чего делают канализационные колодцы

Подземные камеры наружной канализационной системы можно обустроить из:

• бетона (железобетонных колец);
• кирпича;
• пластиковых изделий заводского исполнения.

Заводские бетонные кольца найдутся на любой размер

Как определить, когда хватит копать?

Согласно технологии грунт вынимается внутри кольца и под ним. Из-за чего он оседает под собственным весом. Грунт, который вынимается и будет являться ориентиром. Обычно вода находится между двух водоупорных слоев. Зачастую это глина или известняк.

Водоносный слой, как правило, это песок. Он бывает как мелкий, вроде морского, либо крупный с вкраплениями мелкой гальки. Чаще всего таких слоев несколько. Как только пойдет песок, это означает, что нужно скоро ожидать воду. Как только она показывается на дне, нужно еще какое-то время копать, вынимая уже мокрый грунт.

В том случае если идет сильный приток воды можно остановиться. Водоносный слой бывает не очень большой, так как есть шанс пройти его насквозь. В этом случае придется копать до следующего. Чем глубже, тем чище будет вода, но насколько глубже, этого ни кто не может сказать точно.

После этого колодец прокачивается – закидывают погружной насос и выкачивают воду. Таким образом, его чистят, немного углубляя, а кроме этого определяют его дебит. Если вас устраивает, с какой скоростью прибывает вода, на этом можно остановиться. Если нет – нужно быстро пройти этот слой. Грунт продолжают вымывать работающим насосом до тех пор, пока не пройдут этот слой. Далее копают до следующего водоносного слоя.

Если вы довольны прибывающей водой и ее качеством, можно соорудить донный фильтр. Он состоит из трех слоев камней разной фракции, которые укладываются на дне. Это необходимо для того, чтобы как можно меньше ила и песка попадало в воду. Для работы такого фильтра нужно правильно выложить камни:

1. На самый низ кладутся самые крупные камни. Это достаточно большие булыжники. Но чтобы не очень сильно отбирать высоту водяного столба лучше использовать наиболее плоские камни. Их нужно выложить в два слоя, при этом не нужно укладывать их вплотную, а с небольшими зазорами.
2. Среднюю фракцию насыпают слоем 10-20 см. Их размеры должны быть такими, чтобы галька или камни не проваливались в зазоры нижнего слоя.
3. Самый верхний наиболее мелкий слой. Галька и камни небольших размеров слоем в 10-15 см. Они необходимы для оседания песка.

При такой насыпи фракций вода будет более чистой: вначале на крупных камнях оседают наиболее большие включения, по мере продвижения наверх все мельче.

Какие меры безопасности обязательны при выкапывании колодца

Работа по выкапыванию колодца – очень специфична и опасна, требует особых мер предосторожности

• Прежде всего, территория следует огородить и не допускать к месту проведения работ посторонних, а в особенности – детей.
• Нельзя складировать выбранный грунт ближе, чем 3 метра от шахты, а еще лучше – сразу увозить его на безопасное расстояние. В этом же радиусе у шахты не должно быть вообще никаких посторонних предметов или неиспользуемых инструментов.
• Все грузоподъемные механизмы – стройки, треноги, установленные на них лебёдки, вороты, тали и т.п. должны обязательно проверяться ежедневно перед началом работ. Также тщательно контролируется состояние канатов и стропов, такелажных крюков. Все грузоподъемные устройства обязательно должны иметь надежный тормоз и систему стопорения.
• Ведра (бадьи) для извлечения грунта должны быть намертво привязаны к канатам, а при работах на глубине более 6 метров – иметь и страховочный конец.
• Работа на глубине может сопровождаться скоплением в шахте газов, способных вызвать удушье землекопа. Перед его спуском в шахту обязательно проверяется качество воздуха – туда опускается горящая свеча. Если она тухнет, обязательно проводится принудительное вентилирование, а затем проверку повторяют.
• В случае нехватки кислорода в ходе работы, необходимо создать условия для принудительной вентиляции. В этих целях можно использовать компрессор, вентилятор или другой нагнетатель воздуха (иногда – даже мощный пылесос), или же установить около шахты металлическую печь, подувало которой соединить с трубой, опущенной в самый низ шахты.
• Следует обязательно голосом предупреждать землекопа об опускаемых или поднимаемых предметах. Работник в шахте должен быть в защитной каске, должна быть предусмотрена возможность его экстренной эвакуации.
• При работе методом осаждения колец верхний незакрытый край шахты не должен быть больше 1 метра. При признаках нестабильности стенок шахты работы немедленно прекращают до выяснения причини и определения возможности их устранения.

Обычно работу по качественному рытью колодцев выполняют бригады опытных профессионалов, имеющих собственное специализированное оборудование. Новичку справиться с подобной задачей практически нереально – слишком много присутствует нюансов, знакомых только мастерам, и слишком много таит работа опасностей.

Люк колодца

Смотровые канализационные колодцы размещаются в пятнадцати метрах друг от друга по прямой линии. Если смотровой колодец установлена на загородном участке, то расстояние до первого люка должно быть не менее 3 м, но и не более 12 м от дома.

Основной задачей данного вида колодцев заключается в том, чтобы ликвидировать уже возникшие засоры, а в том, чтобы их предотвращать. Поэтому возможна обратка в случае засора канализации. Чтобы это предотвратить, опытные специалисты советуют в первую смотровую конструкцию поставить обратный клапан, который в случае засорения сможет перекрыть выходной патрубок.

Если бы эта смотровая конструкция была сделана на дачном участке, то некоторые умельцы использовали бы для этой цели канализационные трубы большого диаметра. Часто такой дизайн хорошо справляется с задачей, для которой он был создан.

Виды канализационных колодцев

Проверка расположения канализационных колодцев гарантирует доступ для наблюдения за техническим состоянием системы, для очистки или ремонта.

Материалы, используемые в производстве канализационных колодцев

Большинство наших соотечественников убеждены, что все канализационные колодцы строятся из бетона.

Обычно железобетонные кольца используют для строительства колодцев, расположенных в обустройстве центральной городской канализационной системы.

Устройство канализационного колодца из бетонных колец

Колодцы для очистки сточных вод могут отличаться друг от друга по глубине и размеру. По этим характеристикам они делятся на сервисные и инспекционные. Первый требует погружения внутрь рабочего.
