Какой выбрать электрический котел для теплого водяного пола в доме

Электрокотел для теплого пола: самостоятельная сборка и подключение

Электрокотел для теплого водяного пола является самым востребованным устройством для обогрева частных домов и коммерческих построек, не имеющих доступа к центральному отоплению. Он не выделяет во время эксплуатации в атмосферу вредных веществ, работает бесшумно и не становится причиной пожаров. Простота в монтаже, отсутствие необходимости устройства дымохода либо помещения для котельной – основные преимущества аппаратов.

электрокотлов для теплого пола

Производители предлагают широкий выбор изделий, подходящих для помещений с разной квадратурой.

Надежными аппаратами с длительным сроком службы являются:

• РусНИТ (Россия);
• Dacon (Чехия);
• Protherm и Eleko (Словакия);
• Ferroli (Италия);
• Viesmann (Германия).

Российские изделия имеют мощность до 100 кВт. Несмотря на низкую стоимость, они соответствуют всем требованиям ГОСТа и обладают отличными характеристиками. Словацкая Protherm (от 9 до 24 кВт) и чешский Dakon (4 – 60 кВт) предлагает широкий ассортимент моделей, цена которых на 20% выше отечественных аналогов. Стандартная комплектация импортных электрических котлов для теплого пола подразумевает наличие многоступенчатых насосов и датчики давления теплоносителя. Существуют модели с предохранительными клапанами и расширительным баком встроенного типа.

Для ценителей знаменитого немецкого качества идеальным решением будет продукция компании Viesmann. Это самые дорогостоящие, но и самые лучшие представители рассматриваемых устройств.

Если вы уверенны в своих инженерных способностях и не хотите тратить много денег, то существует способ обустроить теплый пол водяной от электрического котла в доме своими руками.

Самостоятельное изготовление дает несколько плюсов:

• Низкая стоимость расходных материалов;
• Поэтапная сборка – самый удобный вариант теплого пола от электрического котла, который можно постепенно оснащать дополнительной автоматикой для повышения удобства и производительности.

По сравнению с аналогичными по техническим показателям изделиями бюджетных серий   заводского производства, самодельные варианты часто оказываются более надежным.

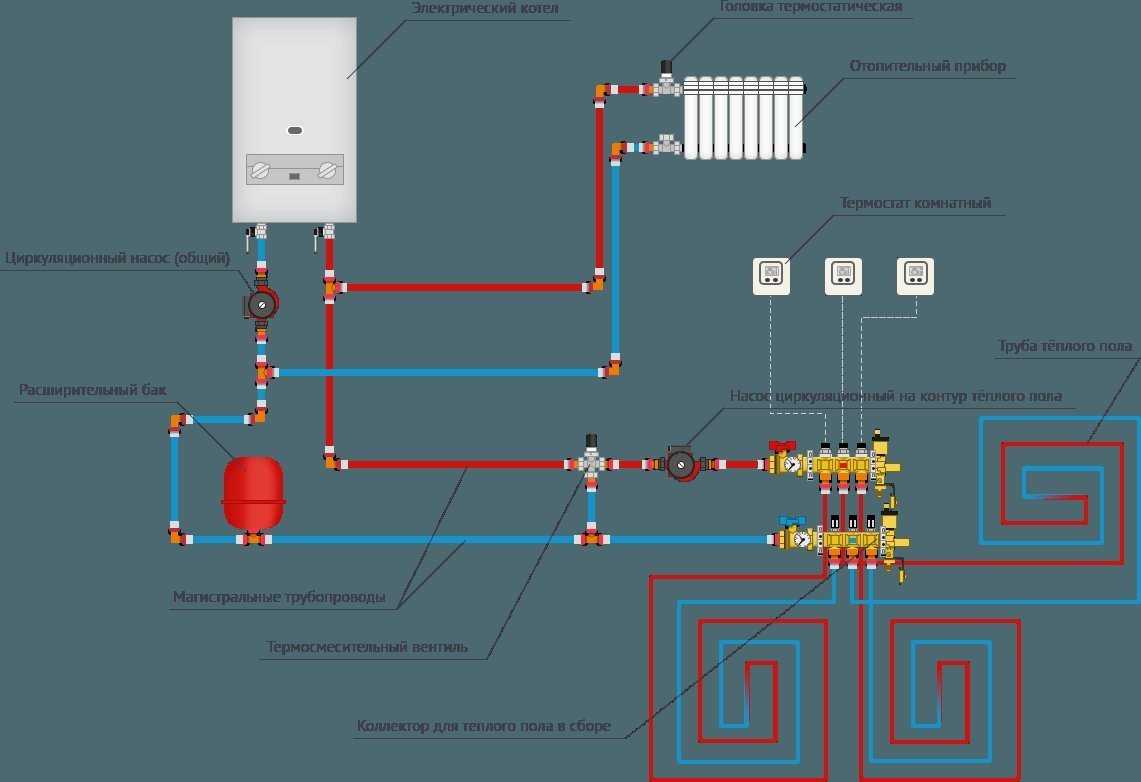

Схема отопления теплыми полами электрокотлом

Автоматические блоки состоят из пускового реле, приводящегося в действие с помощью терморегулятора. Продаются они в любом специализированном магазине.

Котел для теплого пола своими руками мощностью до 7 кВт можно подключать по однофазной схеме. Для большей мощности подключаются три фазы. Для этого необходимо официально уведомить Энергосбыт.

От вводно-распределительного устройства к агрегату прокладывается отдельный кабель, подключается который только через автоматический выключатель и УЗО.

Последовательность работ по изготовлению и монтаж

Существует два основных вида самодельных электрокотлов для теплого пола:

1. ТЭНовый. ТЭН помещается внутрь отрезка трубы. К ней по бокам привариваются патрубки (40-50 мм), а к ним проводиться подключение контура отопления. Одна сторона трубы закрывается с помощью стального диска, другая – с помощью шайбы. В ее центре приваривается гайка, а в нее вкручивается ТЭН (резьба их должна совпадать).
2. Индукционный электрокотел для теплого пола своими руками. Внутрь полуметрового отрезка полипропиленовой трубы (с диаметром 10 см) засыпается стружка нержавеющей проволоки. По бокам навариваются муфты с сетками из стекловолокна либо капрона. На трубу наматывается 90 витков провода, подключающегося к обычному инвертору (преобразователю постоянного тока в переменный) на 15А. В места соединений ввариваются переходники для подключения системы.

Подключение электрокотла к теплому полу ТЭНового, теплоноситель которого циркулирует с помощью насоса, лучше размещать контактами вверх для удобства обслуживания. При естественной циркуляции для равномерного теплоотвода его размещают ТЭНами вниз.

Если вы использовали 3-фазный ТЭН, то с кнопок коробки автоматического управления снимите объединяющую планку. Эта манипуляция позволит включать аппарат на 1/3 или 2/3 предусмотренной мощности, подавая, одну или две фазы.

Индукционный вариант специалисты рекомендуют размещать на расстоянии не менее 30 см от стен и 80 см от потолка либо пола, чтобы не допускать нагревания металлических конструкций, находящихся на них.

Какую из выше предложенных вариантов вы не выберете, нужно помнить, что определяющим параметром является выделенная электрическая мощность. Соответственно, приобретать теплый пол от электрокотла лучше, все-таки, в профильных магазинах, специалисты которых точно подберут вам оптимальный вариант, выполнят качественную установку и будут обслуживать систему.

Устройство

Устройство электрических котлов в большой степени зависит от типа конструкции, поэтому следует рассмотреть их по порядку:

1. Котлы с ТЭНом в качестве нагревателя. Теплообменник, внутри которого находится ТЭН, при включении он начинает нагревать воду. По сути, используется принцип обычного кипятильника. Система простая и наиболее уязвимая, с точки зрения множества разрушающих и ослабляющих функциональность процессов. При высоком КПД ТЭНа, равном практически 100%, со временем на нем обязательно образуется накипь, существенно уменьшающая теплоотдачу. Срок службы ТЭНа, заявляемый производителями, составляет 10 тыс. часов, что само по себе не очень много, а на практике не каждый нагреватель дотягивает и до этого значения — перегорает спираль. Ремонту ТЭНы не подлежат.
2. Электродный котел работает на принципе нагрева вода между двумя электродами под напряжением. Имеется емкость — теплообменник, внутри которой сквозь толщу воды пропускается электроток от одного контакта к другому. Происходит экономия порядка 40% энергии, так как нет нужды ничего нагревать — температура воды изменяется от течения физического процесса. Неудобство в том, что в качестве теплоносителя можно применять только специальные составы, что исключает возможность нагрева бытовой воды.
3. Индукционный тип нагревателя наиболее совершенный и экономичный из всех ныне используемых типов электрических котлов. Имеется катушка индуктивности. Она играет роль первичной обмотки. Вторичная (как короткозамкнутый виток) — корпус теплообменника. При пропускании тока через первичную обмотку происходит индукция вторичной, отчего она нагревается и отдает тепло воде, находящейся внутри. Поскольку площадь нагрева максимальная, то эффективность работы котла весьма высока.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

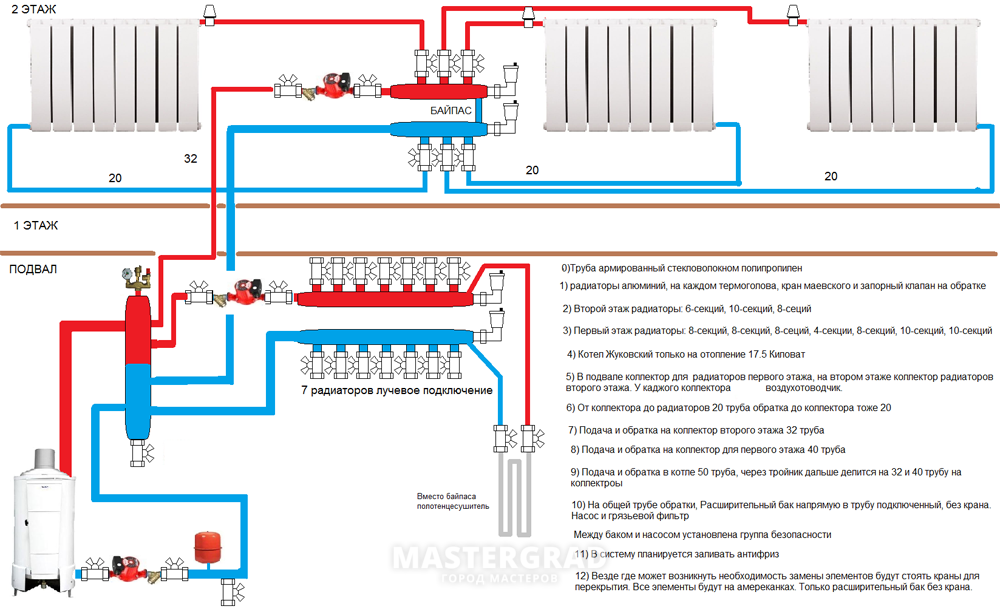

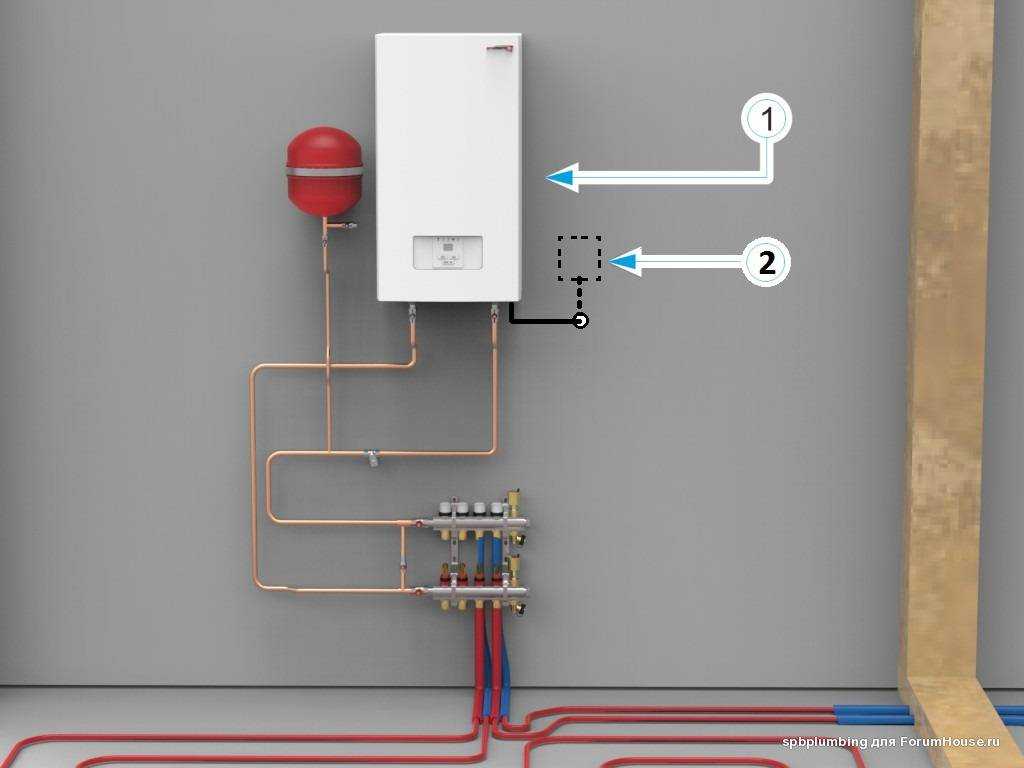

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

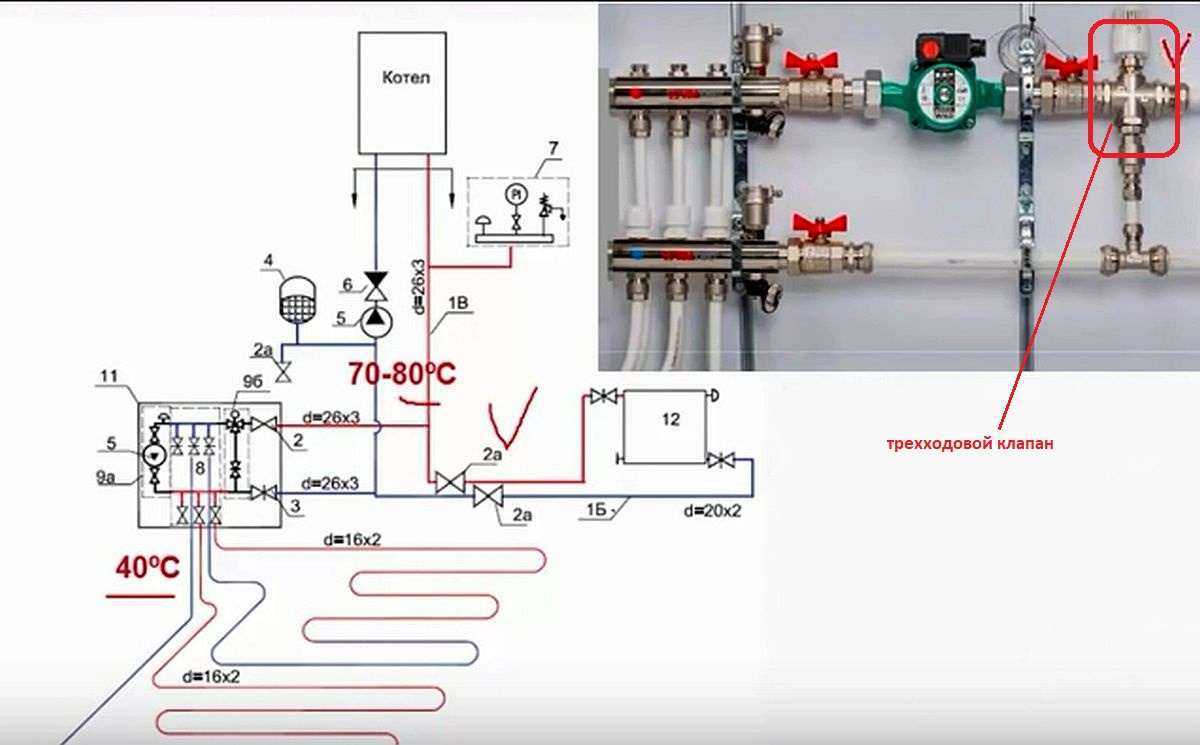

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Особенности подключения

В отличие от газового и дизельного оборудования установка электрокотла не требует согласований и может производиться своими силами.

Монтаж нужно выполнять в соответствии с ПУЭ и инструкцией производителя котла. Подключать котел следует собственным кабелем (как выбрать кабель для электропроводки) к собственному автомату (выбор автоматического выключателя) и обязательно заземлять.

Для подключения теплого водяного пола к электродному котлу УЗО не требуется. Более того — не рекомендуется: из-за высокой утечки тока автомат будет то и дело выключаться. Для остальных видов нужно УЗО.

Необходимое сечение провода (однофазные модели):

• при мощности до 4 киловатт – 4 миллиметра квадратных;
• до 6 – 6.
• до 10 – 10;
• до 12 – 16.

Трехфазные:

• до 12 – 2,5;
• до 16 – 4;
• до 22 – 6;
• до 27 – 10;
• до 30 – 16.

Цифры приведены для алюминиевых жил, у медных при тех же показателях мощности сечение меньше (виды электропроводки).

В числе обязательных элементов обвязки котла – расширительный бак. Если бак не встроенный, его помещают на горячей трубе следующим в цепи после котла. Еще один элемент – циркуляционный насос: его чаще всего ставят на обратке.

Для монтажа теплого пола (процесс монтажа теплого водяного пола своими руками) обязательно нужен коллекторный узел (коллектор для теплого водяного пола): он обеспечивает распределение горячего теплоносителя по контурам и регулирует его температуру. Рекомендуемая температура теплого пола – +30 градусов, допустимая – +40.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

• Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.

Мощность – производительность котла высчитывает по отапливаемой площади.

Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

• ТЭНовые котлы :

1. Buderus Logamax, серии E

Kospel EKCO (серия, специально разработанная для подключения к теплым полам)

Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)

ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)

Vaillant серии eloBLOCK

Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)

Rilano ЭВПМ (с возможностью использования антифриза)

Электродные котлы :

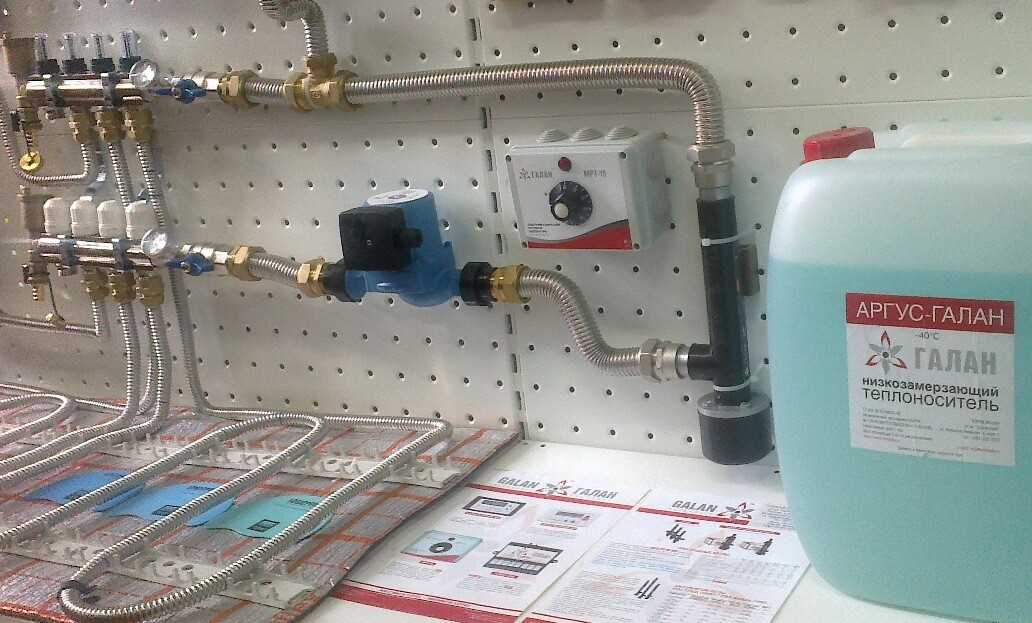

1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

• Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.

Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.

Расход электроэнергии, для каждого электрокотла указан в технической документации.

Теплый пол часто используется в качестве системы отопления помещения, в связке с радиаторами или как отдельная система отопления. Для повышения температуры теплоносителя в основном подключались газовые или твердотопливные агрегаты, все зависело от возможностей владельцев и самого строения. Электрический котел для теплого водяного пола также используется. Он работает практически без шума, при этом не выделяет никаких вредных веществ. А управление осуществляется при помощи автоматики.

Лучшие электрические котлы цена-качество (на 220 В)

В этой категории представлена техника, которая работает от стандартной бытовой сети 220 V (одна фаза). При подключении рекомендуется проверить соответствие поперечного сечения проводки заявленной максимальной мощности. Аналогичные ограничения учитывают при выборе автомата. Рекомендуется использовать отдельное защитное устройство, чтобы предотвратить повреждение оборудования в процессе эксплуатации.

1. ЭВАН Warmos-IV-6 6 кВт одноконтурный

Популярная модель электрического котла от ЭВАН занимает четвертую позицию в ТОПе с учетом суммарной оценки функциональных параметров. Эту модель наиболее часто выбирают для частного дома или квартиры. Уменьшенный нижний уровень настройки (от +5°C) позволяет использовать оборудование для питания системы теплых полов. Точное поддержание заданной температуры с применением внешнего термостата позволяет экономно расходовать электроэнергию. Специальные схемотехнические решения обеспечивают работоспособность котла при значительном падении напряжения в сети 220 V. Предусмотрена защита от повреждения при заморозках.

Плюсы:

Минусы:

вес – 15 кг.

2. Protherm Скат RAY 9 KE /14 9 кВт одноконтурный

Этот одноконтурный электрический котел Protherm Скат подойдет для небольшого частного дома, так как в максимальном режиме обеспечивает тепловую мощность до 9 кВт при КПД 99,5%. При оценке стоимости следует учесть наличие следующих компонентов:

1. электронного управления с подключением к внешнему термостату;
2. циркуляционного насоса;
3. воздухоотводчика;
4. расширительного бака емкостью 8 л;
5. защитного устройства от замерзания;
6. термометра;
7. автоматизированной системы диагностики неисправностей.

Котел рассчитана на подключение к водопроводу с напором не более 3 бар. Однако при чрезмерном повышении давления повреждение предотвратит встроенный предохранительный клапан. Цена модели около 30000 рублей.

Плюсы:

• лучший отопительный электрический котел по функциональной комплектации;
• надежность в работе (из отзывов);
• наличие самодиагностики;
• экономичное потребление электроэнергии;
• удобство и точность управления;
• минимальный уровень шума.

Минусы:

 высокая цена (частично оправдана хорошим оснащением в базовой комплектации).

3. Рэко 6П 6 кВт одноконтурный

Эта модель занимает высокую позицию в списке лучших электрокотлов не только по безупречному внешнему виду. Удобная возможность программирования рабочих режимов. При необходимости – допустимо подключение внешних управляющих устройств. Котёл подходит для питания теплых полов, так как в нижнем регистре предусмотрена регулировка температуры от +10°C до +35°C (максимум +85°C). Автоматика защищает оборудование от перегрева и замерзания.

Плюсы:

• современный дизайн;
• программирование температурных режимов;
• возможность подключения «теплого пола».

Минусы:

существенные недостатки по отзывам покупателей отсутствуют.

4. Ferroli LEB 6 6 кВт одноконтурный

Этот 6-киловатный котёл выполняет свои функции в автономном режиме без тщательного контроля со стороны пользователей. Специальными устройствами обеспечена защита от следующих неблагоприятных ситуаций:

1. замерзания;
2. блокировки циркуляционного насоса;
3. перегрева;
4. образования в теплообменнике газов;
5. повышения давления.

Температура теплоносителя поддерживается в диапазоне от +30°C, поэтому допустимо подключение только стандартных радиаторов отопления. Цена около 35000 рублей.

Плюсы:

• экономичный котел в хорошей комплектации;
• удобное электронное управление с информационным дисплеем;
• универсальное подключение к сети 220 V / 380 V;
• объемный расширительный бак (10 л);
• лучшее качество сборки и комплектующих;
• точность в работе и стабильное поддержание температуры;
• насос, воздухоотводчик и другие функциональные компоненты в базовой комплектации.

Минусы:

• солидный вес (28,6 кг);
• не подходит для подключения теплого пола.

Как рассчитать мощность котла

Для того, чтобы найти подходящий котел по мощности, нужно произвести расчеты теплопотерь. Для расчетов обычно принимают 2 кВт мощности котла на 10 м2 площади помещения высотой 2.5 м.

Газовый котел для «теплых полов»

Почему именно газовый котел нужно применять для обеспечения отопления «теплый пол»? Для этого есть несколько причин:

• Газ является доступным топливом.
• Газовые котлы очень удобны в эксплуатации.
• Возможность использования газовых котлов в квартире.

Но самая главная причина кроется в особенностях конструкции конденсационного газового котла. Чтобы стало понятно о чем идет речь, давайте рассмотрим 2 основных вида газовых котлов:

• Конвекционный газовый котел – это котел традиционной модели. В его состав входит один теплообменник. Нагрев происходит за счет выделения тепла при сгорании газа. Такой котел удобен, практичен, а также имеет невысокую цену.
• Конденсационный котел – это тот же конвекционный котел, только модернизированный. То есть он обладает всеми теми же качествами, но вдобавок имеет свои преимущества.

За счет дополнительного теплообменника (экономайзера) происходит дополнительный нагрев теплоносителя. Экономайзер располагается практически на выходе продуктов сгорания из котла. Нагрев происходит за счет скрытой энергии водяного пара, который присутствует в дымовых газах. Пар конденсируется на стенках теплообменника, тем самым передает свою энергию теплоносителю.

Таким образом, конденсационный котел имеет коэффициент полезного действия (КПД) на 15% больше, чем конвекционный.

Внимание! Чтобы процесс конденсации водяного пара на стенках теплообменника происходил интенсивнее, нужно, чтобы вода в теплообменнике была как можно холоднее. Оптимальная температура не выше 400С

Процесс конденсации и «теплый пол»

По инструкции, холодную воду нельзя подавать в работающий котел – это может пагубно отразиться на долговечности теплообменника, но это правило применимо только к конвекционным котлам. В случае с конденсационным котлом температурного перекоса не будет, так как холодная вода предварительно нагреется в экономайзере до оптимальной температуры. В основной теплообменник уже придет нагретая вода.

Если в конденсационный котел будет подаваться недостаточно остуженная вода, то он просто-напросто потеряет все свои преимущества, ведь пар не будет конденсироваться, а значит и не произойдет нагрев теплоносителя. Поэтому воду в обратной линии нужно как можно сильнее остудить. В этом нам и помогут теплые полы.

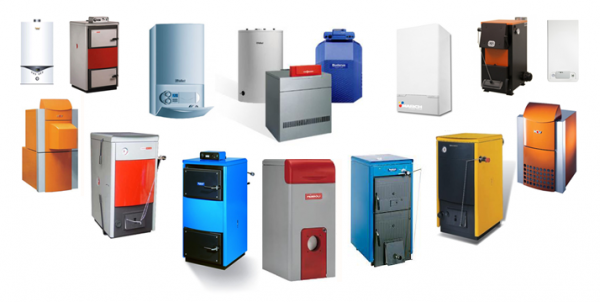

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Тип	Общая информация

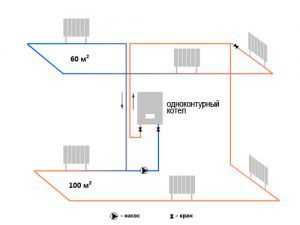

Одноконтурный	Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.
Двухконтурный	Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

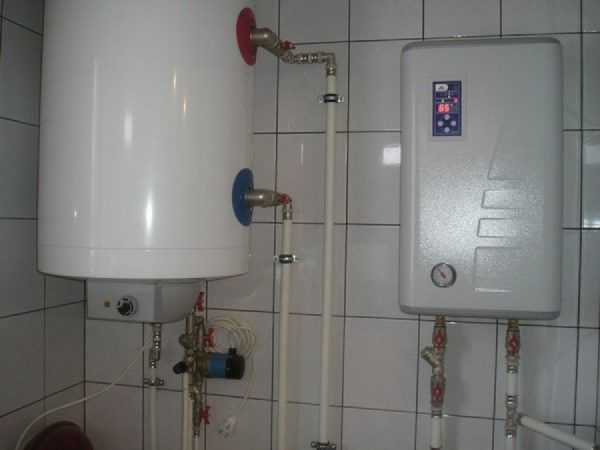

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

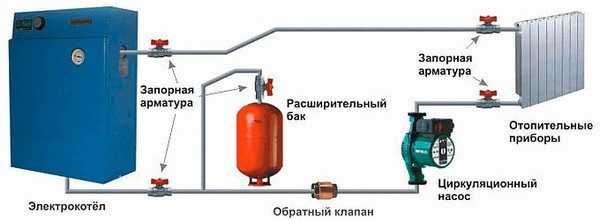

Схема электрокотла для теплого водяного пола

На фото — электрический котел отопления

электрические котлы отопления

Расчет котла по объему

Чтобы рассчитать мощность, применяют такую формулу:

где V является объемом дома ,

К — коэффициент, показывающий потери тепла в зависимости от теплоизоляции. Имеет следующие значения:

• 0,6-0,9 — для домов, в которых конструкция является улучшенной. стены — кирпичные и покрыты двойной теплоизоляцией, окна имеют двойной стеклопакет и относительно небольшую площадь, крыша сделана из теплоизоляционного материала;
• 1-1,9 — для домов, которые характеризуются двойной кирпичной кладкой. небольшим количеством окон и крышей, имеющую обычную кровлю;
• 2-2,9 — для зданий с небольшой теплоизоляцией. то есть тепло задерживают окна и крыша с упрощенной конструкцией, стены с толщиной, равной длине 1 кирпича;
• 3-4 — для деревянных конструкций или зданий, стены которых представляют собой гофрированный металлический лист.

ΔТ является разницей между желанными градусами внутри помещения и температурой за окном .

Для примера будет взят вышеупомянутый дом. Его объем V = 115*2,5 = 287,5 куб. м. ΔТ = +20 — (-20) = 40 °С. Тогда P = 287,5*1,9*40/860 = 25,4 кВт/час.

Оба метода не учитывают наличие в доме косвенного бойлера с хорошим КПД. Если он должен быть, то полученный результат нужно увеличить на определенную цифру. Многие эксперты отмечают, что ее следует умножать на 1,2-1,3. Хотя можно использовать еще одну простую формулу.

Инструкция по подключению котла к теплому полу

Шаг 1. Согласно правилам монтажа системы теплого пола, черновое покрытие закрывается слоем теплоизоляции, гидроизоляции, армирующей сеткой, к которой прикручиваются трубы для теплоносителя по схеме.

Монтаж теплого пола

Шаг 2. На предназначенное ему место устанавливается электрокотел.

Установленный электрический котел

Шаг 3. Все трубы для теплоносителя подводятся к котлу.

Трубы подведены к котлу

Шаг 4. Производится установка распределительного коллектора и подсоединение к нему всех труб для теплоносителя и котла.

Трубы подключены к распределительному коллектору

После этого путем заливки теплоносителя проверяется герметичность системы, а затем теплые полы заливаются цементной смесью (при этом теплоноситель должен находиться внутри труб). После высыхания стяжки системой подогрева можно пользоваться.
