Какими бывают системы отопления с естественной циркуляцией, как их сделать и что нужно учесть

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

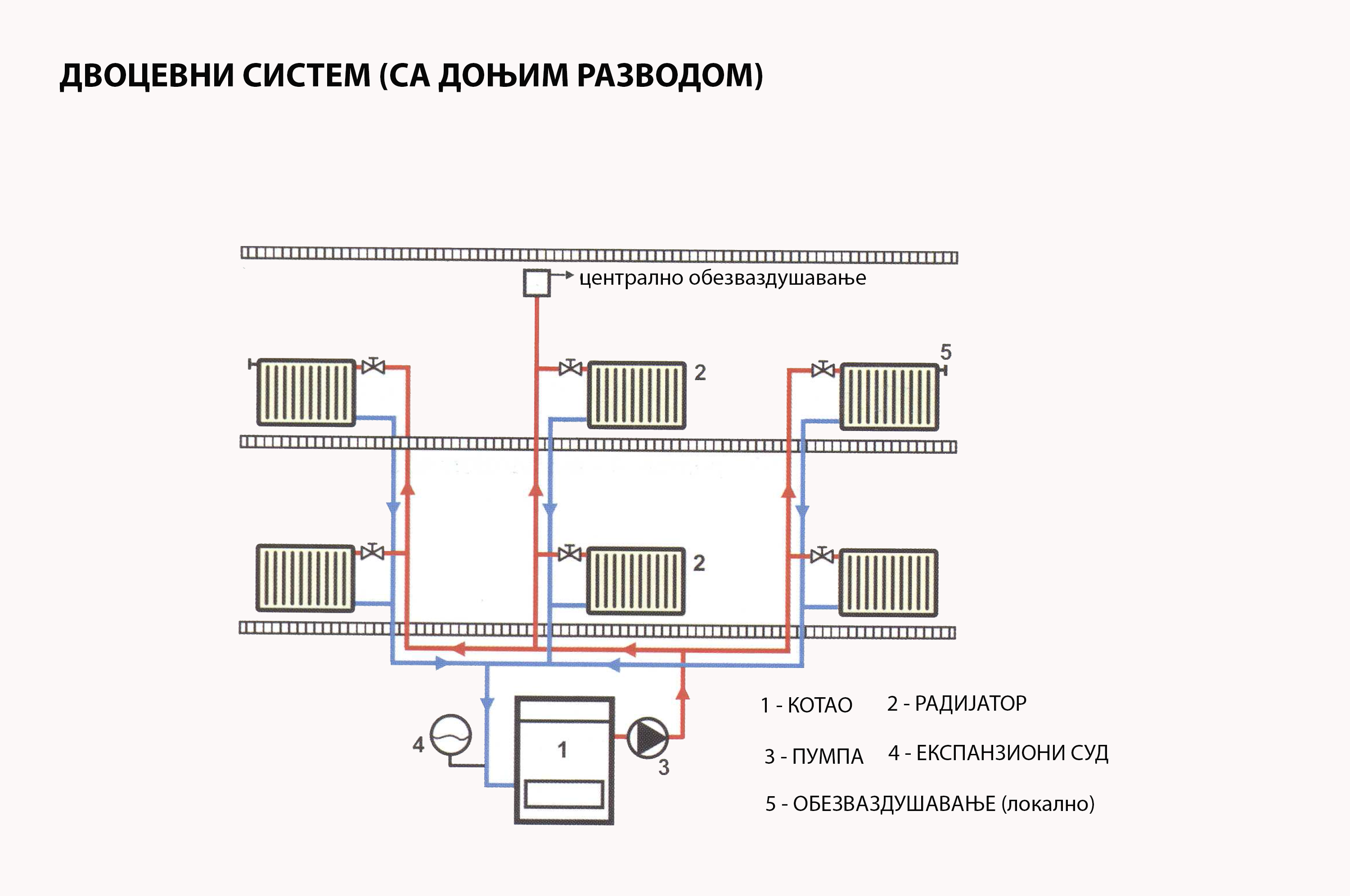

Двухтрубная система с самоциркуляцией

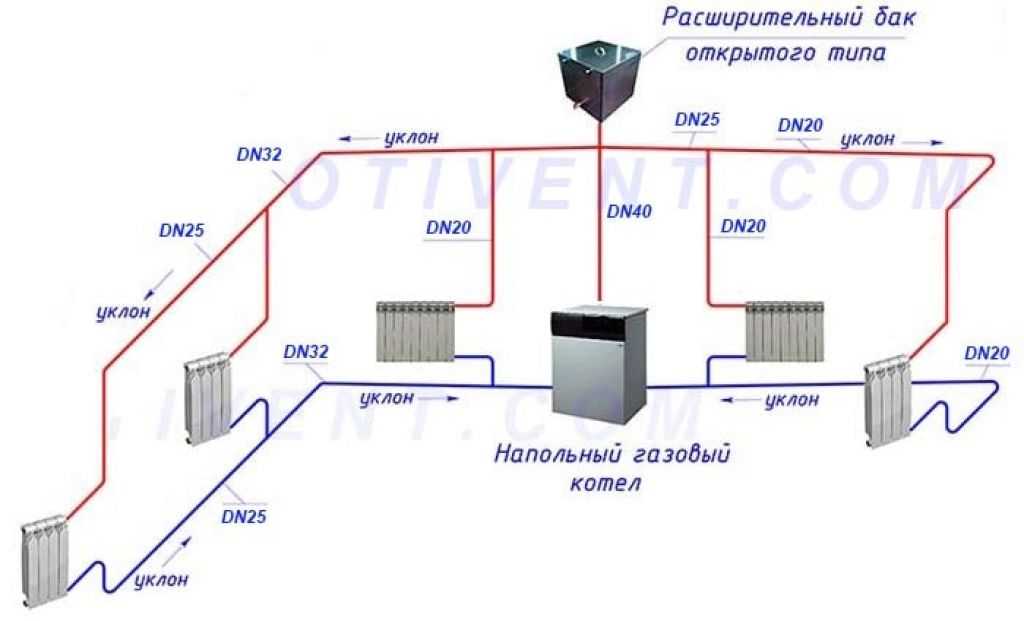

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Варианты подключения

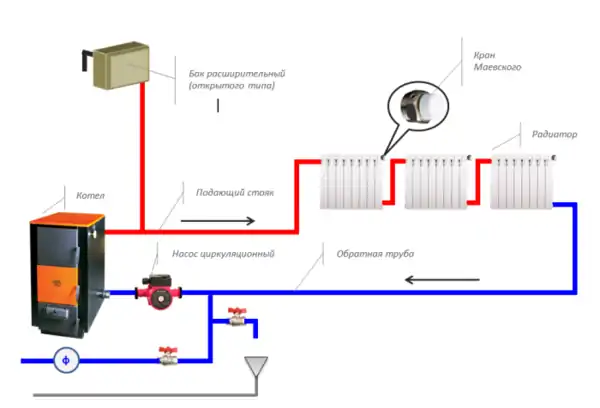

Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.

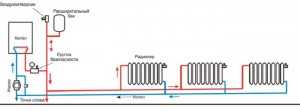

Схема системы отопления с насосом достаточно проста и может быть реализована своими силами, без привлечения сторонних специалистов.

Гибридная

Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.

Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.

Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла. А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива

А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.

Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.

Однотрубная

Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.

Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.

Двухтрубная

Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.

Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.

Как рассчитать мощность батарей и котла отопления

Как рассчитать мощность радиатора

Говорить о точных результатах не приходится, так как каждый дом индивидуален и может отличаться по многим параметрам, учесть которые в общей схеме невозможно, да и в этом нет необходимости. При идеальных условиях принято считать, что для обогрева 1 м 2 достаточно 60 Вт мощности радиатора. Вполне понятно, что если дом не утеплен, в нем установлены простые деревянные окна, то потребуется установить более мощные батареи .

Чтобы потом не заниматься переделкой, важно еще на этапе планирования выяснить, какой должна быть мощность батареи (или батарей), которая будет установлена в конкретном помещении. Для этого можно воспользоваться одним из двух методов

Более точные данные можно получить, учитывая объем помещения. Выполняем замеры и, получив данные по высоте, ширине и длине комнаты, перемножаем их между собой, а результат умножаем на 40 Вт. Учитывая особенности строения, вводим поправочный коэффициент. Для:

• одноэтажного частного дома с неутепленным чердаком – 1,5;
• комнаты с утепленной стеной – 1,1;
• комнаты с неутепленной стеной – 1,3;

Важно учитывать количество дверей и окон

• Если в помещении есть входная дверь, то к полученной цифре нужно добавить еще 150–200 Вт.
• Если окна небольшие и энергоемкие, то для каждого потребуется еще по 70 Вт.
• Для больших или неутепленных окон нужно добавить по 100 Вт.

По площади

Рассчитывая количество батарей по площади помещения, используется усредненный показатель – 1 кВт на 10 м 2. По такому же принципу высчитывается мощность приобретаемого для дома котла отопления.

Рассмотрим на примере, как можно произвести расчеты.

• Имеется дом с внутренними габаритами 9×8 м. Умножаем ширину на длину и получаем площадь – 72 м 2 .
• 72 м 2 разделим на 10 (1 кВт на 10 м 2 ), и получим 7,2 – это мощность котла в кВт.
• Теперь узнаем мощность батареи для помещения 2×4 м.
• Площадь получилась 8 м 2 .
• Пользуясь теми же расчетами, что и для котла, получим цифру 0,8 – мощность батареи в кВт.

Теперь внесем поправки по климатическим зонам. Рассмотрим коэффициенты:

1. В Южных регионах – 0,8–0,9.
2. Для Крайнего Севера – 1,5–2.
3. В зоне Средней полосы – 1,2–1,4.

В нашем примере требовался котел мощностью 7,2 кВт. С учетом коэффициента рассчитаем окончательные данные для Средней полосы:

• 7,2×1,4=10,08.
• Учитывая, что котел должен иметь запас мощности, приобретаем отопительный прибор мощностью 12–15 кВт.
• Таким же образом подходим к подсчетам мощности батареи для использованного в примере помещения: 0,8×1,4=1,12 кВт. Округляем в большую сторону и получаем 1,2 кВт.

Мощность батареи указана в паспорте изделия. Если не уверены в правильности своих расчетов, то приобретите более мощный радиатор, установив на него терморегулятор.

Монтаж самотечной системы

• Как уже упоминалось, котел должен быть установлен в самой нижней точке.
• Ни одна труба не должна находиться ниже уровня входа обратки в наш отопительный прибор. Пренебрежение этим требованием приведет к существенному ухудшению работы отопительной системы.
• На стенах делается разметка расположения труб и радиаторов.
• Выполняется навешивание радиаторов – их положение проверяется строительным уровнем.
• От трубы подачи котла монтируется разгонный коллектор. Это должна быть труба большого диаметра.

Расширительный бак для системы отопления дома

• В верхней точке устанавливается открытый расширительный бачок. Если он будет находиться на чердаке, то емкость и трубопровод нужно основательно утеплить.
• Трубы крепятся с уклоном в 1 см на погонный метр трубы. Если нет возможности придерживаться этой нормы, то можно уменьшить перепад до 0,5 см, но не меньше. Нужно учитывать, что с уменьшением уклона трубы, уменьшается КПД всей системы отопления.
• В нужном месте выполняется врезка трубы, идущей к радиатору. В металлическом трубопроводе отвод может быть приварен или подключен через тройник. При работе с пластиковыми трубами нужно пользоваться фитингами, спаивая их. не забывая про краны и терморегуляторы (если их установка предусмотрена).
• В нижней точке системы (обычно это возле котла) нужно установить отвод с краном – через него вода будет заливаться в систему.

Планируя изготовление самотечной системы в двухэтажном доме, нужно учесть, что подача теплоносителя выполняется на второй этаж, а потом он по стоякам опускается в радиаторы, установленные на первом этаже.

Осталось заполнить систему водой, и, проверив ее на наличие протечек, обогревать помещение, не беспокоясь о том, что могут отключить электричество.

Посмотрите видео о том, как выполнить расчет отопления с естественной циркуляцией:

В этом видео демонстрируется пример отопления с естественной циркуляцией:

Как вам статья?

Мне нравитсяНе нравится

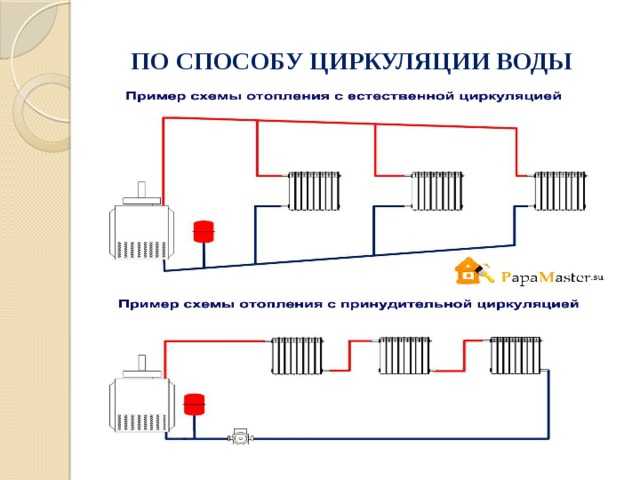

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

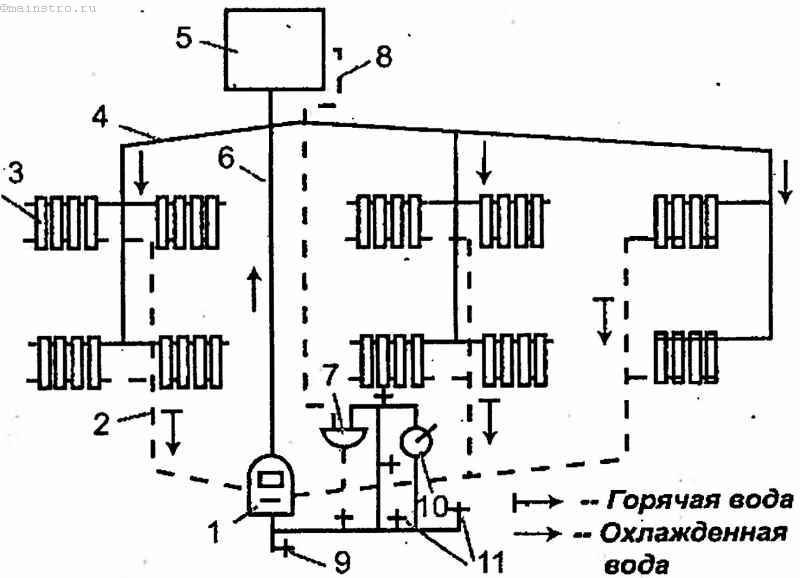

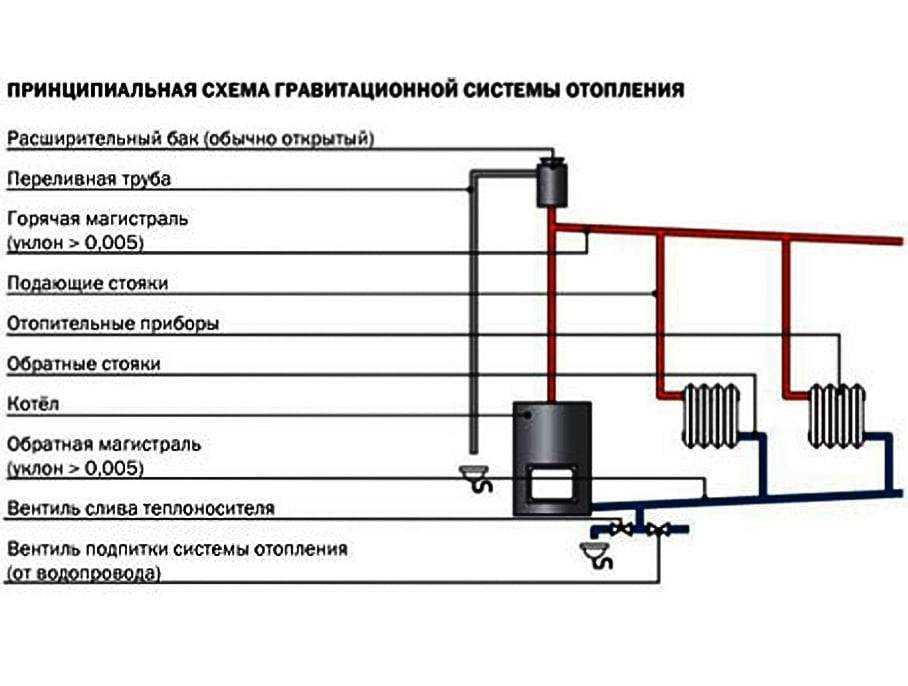

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

• Можно укладывать трубы с изгибами.
• Проще обогреть большие здания (даже в несколько этажей).
• Подойдут трубы малого диаметра.

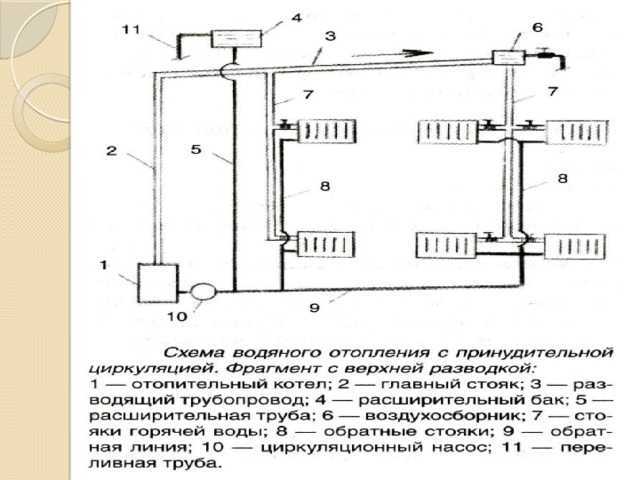

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

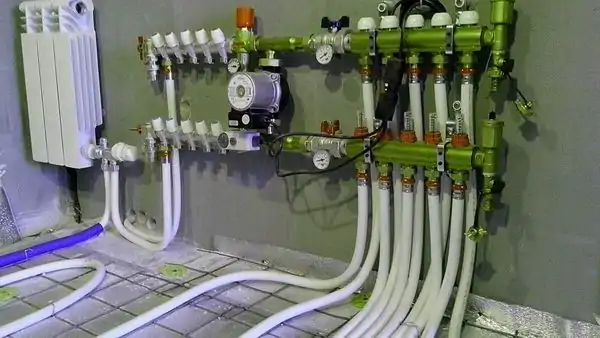

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

• Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
• Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

• Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
• Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
• Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Одно и двух-трубные системы отопления

Разработано и смонтировано множество схем отопления. Но все они модификации или комбинации из двух вариантов систем, которые можно определить базовыми вариантами.

Базовыми или основными схемами можно считать:

Контур отопления однотрубный

Популярна простая однотрубная система. как она работает? Просто, чрезвычайно просто. От котла по одной трубе идет горячий теплоноситель и, пройдя последовательную цепочку батарей, возвращается в котел. Этот принцип реально использует схема отопления одноэтажного дома с принудительной циркуляцией, причем, установка байпаса на насосе превращает ее в «самотечную» систему.

• неравномерность нагрева радиаторов;
• для замены батареи нужно отключить систему.

Недостатки вышеописанной схемы практически устранены в модернизированной однотрубной схеме отопления, которая известна как «ленинградка», по месту ее изобретения в СПБ. В Санкт-Петербурге «ленинградка» применяется даже в многоэтажных домах. Шаровые краны на входе/выходе батареи позволят заменять или ремонтировать батареи без выключения отопления. Батареи врезаются в подающую трубу параллельно.

При организации схемы отопления двухэтажного дома с принудительной циркуляцией монтируется вертикальная схема разводки.

Трубопровод поднимается на второй этаж, вода поступает в батареи расположенные по горизонтали последовательно. Затем от последнего радиатора трубопровод опускается вниз и подключается к горизонтальной линейке радиаторов, а затем остывший и отдавший свою энергию теплоноситель поступает в котел. Недостатком подобной системы считается неравномерный нагрев радиаторов. Это недостаток особенно заметен, если применяется «самотек», но если установлен циркуляционный насос, разница в температуре практически незаметна.

Контур отопления двухтрубный

Самыми оптимальными считаются схемы систем отопления с принудительной циркуляцией в контуре. Подобные системы эффективны для одноэтажных коттеджей, домов и дач и легко обеспечат теплом двухэтажный дом большой площади. Для реализации этой схемы монтируются две трубы — подающий трубопровод и «обратка». Батареи подключаются параллельно, они снабжаются запорной арматурой и устройствами для удаления воздуха. Эта схема обеспечивает равномерный нагрев батарей, но расход труб на монтаж значительно больше. Дополнительные расходы компенсируются эффективной работой отопления.

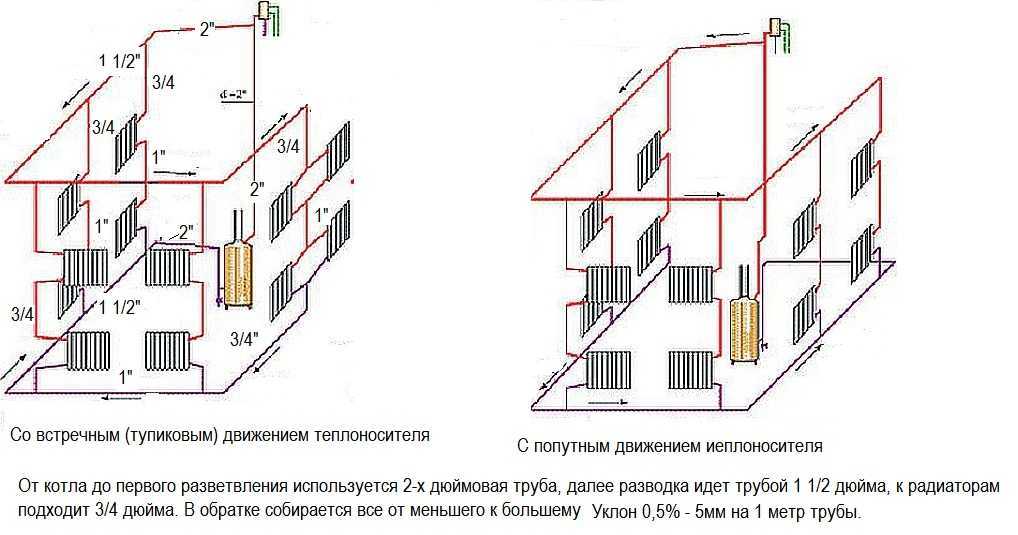

Вертикальная двухтрубная схема

Вертикальная закрытая система отопления с принудительной циркуляцией схема реализуется в двух вариантах – с нижней (горизонтальной) или верхней разводкой. Горизонтальная разводка организуется следующим образом. Труба «подачи» поднимается на верхний этаж, к нему подключается все батареи, которые подключены к «обратке». Недостаток – наличие двух труб в помещении.

Вертикальная двухтрубная система второй вариант

Вертикальная двухтрубная разводка значительно меньше влияет на интерьер, т. к. через комнату проходит одна труба и ее проще скрыть. Стояк подачи поднимается на чердак, затем труба опускается вниз и запитывает радиатор. Радиатор на втором этаже последовательно соединяется с радиатором нижнего этажа и уже с него вода попадает в трубопровод «обратки» на нижнем этаже. Так функционирует замкнутая система отопления с принудительной циркуляцией, выполненная по вертикальной двухтрубной схеме.

Можно ли обогревать два дома одним котлом

Отопление двух домов одним котлом – вполне возможный вариант, который, по сути, представляет собой доработанную двухконтурную систему. Чаще всего такую схему используют для обогрева двух зданий на одном участке, например, бани и жилого дома. Установка одного котла на два сооружения имеет несколько важных принципов:

• Этот вариант позволит обойтись без дополнительных согласований и различных бумажных хлопот. Удобнее один раз установить газовый котёл, а потом с помощью профессионалов подключить к нему дополнительный контур.
• Один из главных минусов такой системы – теплопотери. Здания соединяются между собой трубопроводом, который прокладывается ниже уровня промерзания почвы. Трубы нужно тщательно изолировать, чтобы не «обогревать землю», а получать достаточное количество тепла.
• Для обеспечения лучшей циркуляции воды система снабжается циркуляционным насосом. Для отопления дома можно использовать не радиаторы, а тёплый пол: вода будет нагреваться в котле, и в одном сооружении она будет поступать в радиаторы отопления, а в другом – в трубы тёплого пола. Это позволит равномерно прогревать помещения, и при этом можно уменьшить расход топлива.

Иногда двухконтурный котёл специалисты называют «котлом для бедных», хотя это далеко не всегда справедливо. Это объясняется тем, что такое устройство изначально рассчитано на здания небольшой площади, и для двухэтажного крупного коттеджа с большой площадью помещений лучше выбирать одноконтурный котёл и бойлер.

Это позволит обитателям дома не испытывать неудобств от нехватки горячей воды, и при этом не придётся экономить на обогреве дома. Для небольшого жилища, напротив, именно двухконтурный котёл станет самым выгодным, простым и надёжным решением. Он позволит пользоваться горячей водой в любое время, а дом не успеет остыть.

Важно не экономить на выборе оборудования: качественный надёжный котёл стоит дороже, но и сломается он очень не скоро. Ваш дом не останется без тепла, и все расходы на покупку и установку окупятся долгой стабильной работой. Монтаж двухконтурного оборудования лучше поручить специалисту, чтобы избежать ошибок в проектировке системы и каких-либо неполадок

Подключением газовой сети может заниматься только специалист: непрофессиональная работа с газом может привести к утечкам со страшными последствиями

Монтаж двухконтурного оборудования лучше поручить специалисту, чтобы избежать ошибок в проектировке системы и каких-либо неполадок. Подключением газовой сети может заниматься только специалист: непрофессиональная работа с газом может привести к утечкам со страшными последствиями.

https://youtube.com/watch?v=vkXy8qoEukQ

Леонид Бушуев

Автор публикаций на 1Drevo.ru с темами: Окно в мансарде | Коттеджи из бруса | Отделка фасада из оцилиндровки | Станки Раундтек | Оцилиндрованный брус | Дома и бани из оцилиндровки | Напольный газовый котел | Монолитный фундамент | Обработка сруба | Дерево для бани | Утеплитель бруса | Ремонт каркасного дома | Облицовка дома и др.

Данная публикация была вам полезна?

Общий бал: 10Проголосовало: 1

Расширительный бачок для отопления — открытого и закрытого типа

Подбор циркуляционного насоса для системы отопления частного дома

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Рекомендуем еще записи по данной теме:

Как сделать кирпичную печь в деревянном доме Дровяной котёл для отопления частного дома

Подбор циркуляционного насоса для системы отопления частного дома

Электрическое отопление на даче по выходным дням: эффективность и затраты

Какие виды водяных систем используются для отопления дома

Солнечный коллектор для отопления частного дома

Особенности сборки принудительной схемы

Вертикальная и горизонтальная разводка

Здесь все просто: при горизонтальной разводке трубопровод отходит от подающей магистрали горизонтально, а при вертикальной разводке вертикально.

Для частных домов с одним потребителем тепла вертикальная и горизонтальная разводки равнозначны.

Другое дело многоквартирные дома. В них горизонтальная разводка, при которой все приборы отопления в одной квартире расположены «на одной трубе» позволяет устанавливать и успешно эксплуатировать счетчики тепла, а значит, расходовать тепло по своему усмотрению и оплачивать его потребление в соответствии с данными собственного учета.

При вертикальной разводке в одной квартире может быть несколько стояков, каждый из которых объединяет приборы отопления, расположенные на всех этажах многоэтажного дома. При такой разводке учесть потребление тепла можно только на стояке, что для владельцев квартир просто бесполезно.

Подведем итоги — Система отопления может быть однотрубной или двухтрубной, с верхней или с нижней подачей, горизонтальной или вертикальной, тупиковой или попутной.

Водонагреватель или электрический котел?

Идея использовать проточные водонагреватели для отопления возникла еще при появлении на рынке первый электрических бойлеров. Но чаще всего устанавливают электрические котлы, которые спроектированы именно для отопления. Выяснить актуальность установки проточных водонагревателей от системы отопления можно после сравнительного анализа этих устройств с котлами.

Важным показателем является КПД системы – отношение полученной тепловой энергии к затраченной. В этом плане электрические котлы намного эффективнее – у них этот показатель достигает значения 90%. В то же время большинство водонагреватели проточные электрические для отопления КПД не превышает 70%. Это связано со спецификой конструкций и методом повышения температуры теплоносителя. Далее следует учесть определенные эксплуатационные качества.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме — проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних — холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок — байпас.

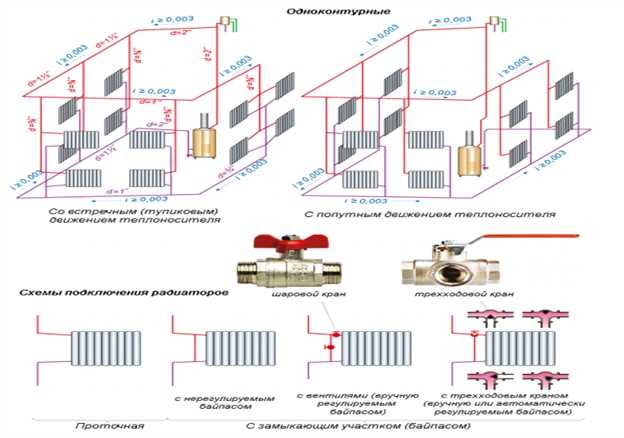

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас — к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

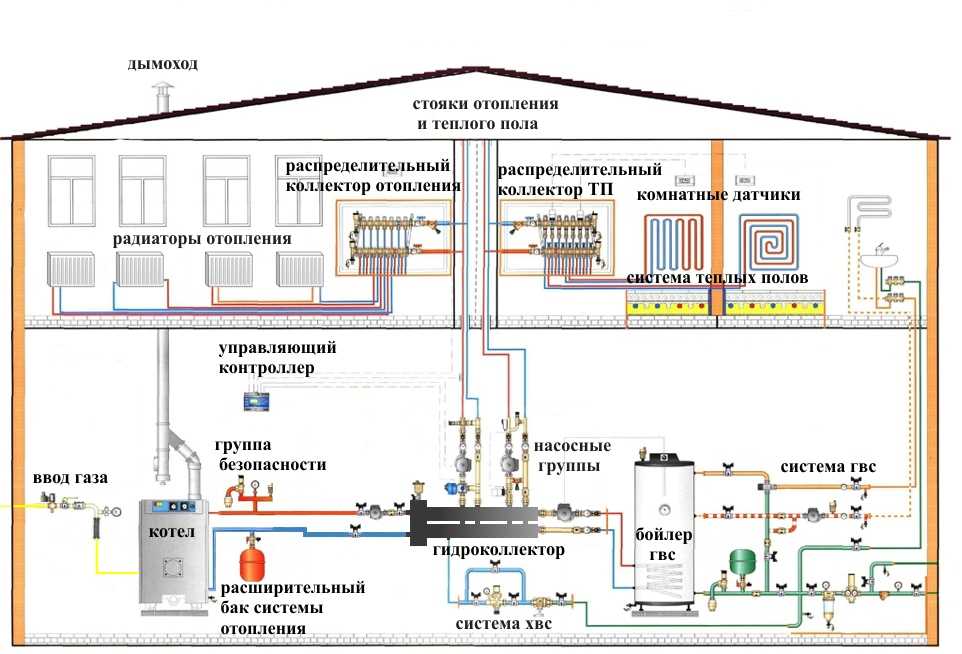

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору — контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.
