Автомат включения насоса
Описанная выше схема полностью закрыла мои потребности. Моя система водообеспечения не предполагает автоматическое включение насоса. Но мне захотелось все же спроектировать схему включения. Классический вариант всем известен, но он предполагает использование двух операционных усилителей и микросхемы логики. Хотелось сделать схему с минимальным числом деталей. И это удалось. Весь функционал реализован за счет правильного подбора резисторов.
Резистор R3
— 200 кОм, маломощный.
Резистор R4
— 100 кОм, маломощный. Этот резистор иногда надо подобрать для надежного включения и отключения схемы.
Резистор R5
— 270 кОм, маломощный.
Резистор R7
— 5 кОм, маломощный.
Остальные радиодетали, как в предыдущей схеме.
Когда стержни не качаются воды, напряжение на неинвертирующем входе положительное. На выходе оно, следовательно, тоже положительное. Насос включен.
Когда два длинных стержня касаются воды, напряжение на неинвертирующем входе продолжает быть положительным. Насос включен.
Когда короткий стержень касаются воды, напряжение на неинвертирующем входе становится отрицательным. Насос выключается. Через резистор R5
напряжение обратной связи передается на неинвертирующий вход.
По мере снижения уровня воды короткий стержень перестает контактировать с водой. Но напряжение на неинвертирующем входе продолжает оставаться отрицательным за счет резистора R5
. Насос включен.
Когда длинные стержни перестают контактировать с водой, напряжение на неинвертирующем входе становится положительным. Насос включается. Процесс повторяется.
Привет!
Конструкция дистанционного выключателя
Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.
Внутри него находится:
электронная плата
центральная кнопка включения/выключения
светодиод для визуализации привязки выключателя и радиомодуля
батарейка тип 27А на 12 вольт
Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.
Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.
И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.
Правда при этом придется добавлять еще модули, согласно количеству кнопок.
На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.
По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.
Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!
Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:
При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.
L out – фаза выход
N out – ноль выход
К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.
Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:
Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.
Технические характеристики
В исправном состоянии автомат способен переносить механические воздействия в соответствии с категорией М7, указанной в ГОСТ 17516.1. Защита от влаги у аппарата полностью отсутствует, поэтому при эксплуатации надо тщательно следить за тем, чтобы не допускать ее проникновения на корпус или рабочие узлы. Не стоит ставить прибор в помещении с высокой влажностью воздуха, в очень жарком месте (40 °С и выше), там, где выпадает роса или оседает иней, а также в местах, куда проникают лучи солнца или лучистая энергия приборов отопления.
При комнатной температуре (15-25 °С) характеристики работы теплового расцепителя имеют такой вид:
- с током 1,05 In на протяжении часа срабатывания не возникает;
- контакты открываются за полчаса при токе 1,35 In;
- если на один из полюсов послать нагрузку 6 In, перегрузочный расцепитель проявит активность в течение 2-15 секунд;
- после расцепления включить прибор следующий раз можно по прошествии 2 минут (за это время механизм остывает).
Автоматы заточены под ограниченное число включений и выключений (50 000). Максимальная способность к коммутации для токов до токов до 10 А равна 50000, для 16-25 А – 25000, для больших значений – 20000. Предельный ток, при котором включается аппарат, составляет 10 А.
Класс токоограничения (быстродействие отсечки)
Время-токовые характеристики автоматических выключателей АП-50
В технической документации, поставляемой в комплекте с прибором, данные о скорости срабатывания отсечки не приводятся. Но этот параметр можно определить при практических испытаниях в пусконаладочных организациях. Правильно функционирующий выключатель генерирует отсечку за 0,01-0,015 с. Если время превышает 0,2 с, аппарат считается неисправным. Учитывая значительный ход сердечника, класс токоограничения для этой группы приборов находится в районе единицы. В ситуациях, когда данный параметр играет значительную роль, лучше приобрести автомат другой марки с большим быстродействием.
Характеристика срабатывания
Время-токовые характеристики серии аппаратов АП-50 варьируются в зависимости от показателя силы тока. Для In в 1,6,2,5 и 4 А время срабатывания при небольших цифрах кратности тока (2-4) меньше, чем для больших значений In, а при больших перегрузках – наоборот, несколько дольше. Тепловые расцепители при любых значениях тока срабатывают при перегрузке в 1,5-3 раза, а время реакции варьируется в пределах 70-300 с. Магнитные расцепители на 3,5 In включаются медленнее (до 60 с), а на 10 In – активизируются при восьмикратной и более перегрузке в течение однозначного числа секунд.
Подключение и привязка (программирование) дистанционного выключателя
Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.
Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).
При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:
зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать
в этот момент плавно нажимаете на клавишу
При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.
Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.
Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.
При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!
Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.
Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

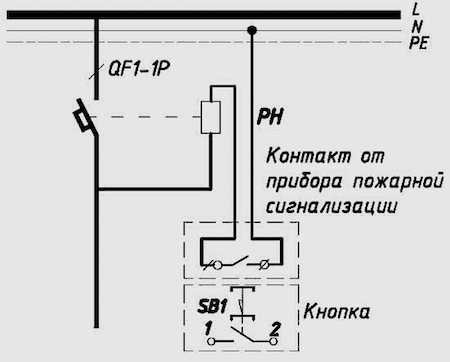

Общее устройство расцепителя и схема подключения
Каждый независимый расцепитель представляет собой устройство, с помощью которого выполняется дистанционное отключение защитной аппаратуры. Как правило, он используется в связке с различными автоматическими выключателями – с одним, двумя, тремя или четырьмя полюсами. Обычно расцепитель подключается к вводному автомату и при возникновении аварийной ситуации производит полное обесточивание щитка.
Конструкция расцепителя выполнена в виде электромагнита. Когда на него поступает кратковременный импульс, прибор специальным рычагом оказывает воздействие на механизм, отключающий автоматическое защитное устройство. Электромагнитные катушки, используемые в конструкции, могут быть разные, рассчитанные на переменный или постоянный ток напряжением 12-60 В и 110-415 В, в соответствии с той или иной модификацией. Крепление к автомату также зависит от конкретной модели и выполняется на правую или левую сторону. От правильного соединения расцепителя с защитным устройством зависит четкое срабатывание всей системы.
Нормальная работа обоих приборов во многом зависит от соблюдения всех требований схемы подключения. Например, фазные проводники должны подключаться от нижних фазных клемм автомата. При несоблюдении этого условия высока вероятность выхода из строя, неправильно подключенного расцепителя. В норме автоматический выключатель с независимым расцепителем должен отключиться, а напряжение с катушки прибора исчезнуть.
Устройство автомата АП-50
Автоматический выключатель АП-50
Продукты данной серии выпускаются с двумя и тремя полюсами. Аппараты из первой группы рассчитаны на постоянный электроток с номинальным показателем напряжения до 220 В и переменный – до 500 В (50-60 Гц). Модели с тремя полюсами работают только с переменным током (параметры такие же, как для двухполюсных приборов). Электрическая начинка автомата помещена в пластмассовый корпус, включающий в себя съемную переднюю панель, дно и основную часть.
Выключатель имеет 4 технологических узла:
- управляющий механизм, основанный на свободном расцеплении, с моментально срабатывающими кнопками включения и выключения;
- камеры, гасящие электрическую дугу (расположены в нижней части устройства);
- расцепители сверхвысоких токов – тепловой (покрыт сверху защитной пластинкой из текстолита) и электромагнитный;
- система контактов, включающая в себя стационарные и подвижные элементы.
Магнитный расцепитель отвечает за сверхбыструю осечку в области токов короткого замыкания, а тепловой включается в перегрузочной зоне, при этом чем больше ток, тем меньше время реагирования. Заводская калибровка расцепителей производится при температуре воздуха 35 °С. Также у устройства есть входы и выходы для монтажа кабелей. Устанавливается оно на вертикальное или горизонтальное основание с помощью пары винтов. Внутри корпуса достаточно места, что позволяет установить дополнительные элементы – например, расцепитель сверхнизкого напряжения (хотя выпускаются модели, в которые он вмонтирован на заводе) или блочные контакты. Под кнопками механизма управления вмонтирован рычаг, регулирующий восприимчивость расцепителей.
Эпилог
Описание и принцип работы соленоидов
И как так получилось, что за столько десятилетий в конструкцию АР-50 не вносились принципиальные изменения? Сменились требования, условия, технологические поколения, уже появились умные устройства, наполненные искусственным интеллектом, а «апешка» осталась в первозданном виде и не сдает своих позиций.
Можно ли правомерно представить, что вместо современного мобильного телефона кто-то продолжит пользоваться телеграфом или коммутатором? Уже есть простая и безобидная лампа накаливания, которая никому не мешает, а на смену ей пришли светодиоды! Соедините свои серверы и компьютеры, томографы и андроиды через самое надежное и безотказное устройство семидесятилетней давности! Или Веллер прав?
Устройство, назначение, технические параметры, фотографии автоматического выключателя серии АП50Б, подробный разбор внутренних элементов автомата АП 50
Назначение автоматического выключателя АП50Б
Гальванометр: описание, принцип действия и варианты
Когда в тексте используются названия AP50B или AP 50, имеется в виду один и тот же соединительный блок.
Автоматический выключатель АП50Б предназначен для выполнения следующих функций:
- беспрепятственное прохождение электрического тока через токопроводящие элементы в нормальных условиях эксплуатации;
- ручное управление подачей электрической цепи с помощью кнопок на передней панели (до 30 переключений в час);
- защита электрической сети от перегрузки по току;
- запуск и остановка электродвигателей.
Выключатель двухполюсный АП 50 2МТ применяется в сетях постоянного тока напряжением до 200 В. Выключатель трехполюсный АП 50 3МТ применяется в цепях переменного тока напряжением до 500 В номинальной частотой 50 и 60 Гц.
Технические и эксплуатационные параметры автомата АП 50
Автоматический выключатель AP50B изготавливается на рабочие токи 1,6 А, 2,5 А, 4 А, 6,3 А, 10 А, 16 А, 25 А, 40 А, 50 А и 63 А.
Требуемые версии автомата АР 50 — 2МТ и 3МТ, то есть двухполюсный и трехполюсный агрегат с магнитным (М) и тепловым (Т) расцеплением.
Климатическое исполнение выключателя и категория размещения У3 (УЗ) — эксплуатация в условиях умеренного климата (У) в зданиях с кровлей и естественной вентиляцией (категория 3) по ГОСТ 15150.
Степень защиты от климатических факторов и от контакта с токопроводящими элементами IP20 (без защиты от воды) по ГОСТ 14254.
Уставка электромагнитного расцепителя в зоне короткого замыкания (КЗ) может быть 3,5 и 10 В. Первая заводская настройка (3,5 In) используется в сетях с низким значением тока короткого замыкания (например, в сетях управления или сигнализации). Машины со второй настройкой (10 Inch) чаще всего запрашиваются и устанавливаются повсеместно.
Электромагнитный расцепитель имеет заводскую настройку на автоматическое срабатывание при токе короткого замыкания 10 In (где In — значение номинального тока в амперах).
Тепловой расцепитель устанавливается при комнатной температуре t = +20 °С ± 5 °С следующим образом:
- при токе 1,05 В не работает за час;
- на время, равное 30 мин, контакты размыкаются при токе 1,35 In;
- при нагрузке любого полюса отдельно током 6 В отключение по перегрузке срабатывает через 1,5-15 секунд;
- повторное включение после срабатывания возможно через 2 минуты (время охлаждения).
Выключатель воспринимает (не разрушая) внешние механические воздействия (вибрации, удары) по группе механического исполнения М7 по ГОСТ 17516.1.
Устройство (принцип действия) автоматического выключателя АП50Б
Переключатель AP устроен следующим образом:
- съемная крышка, основание и пластина (основание) из пластика;
- механизм мгновенного действия с кнопками «Включить» и «Отключить»;
- три пары расцепителей в зоне максимального тока (3 электромагнитных + 3 тепловых в каждом полюсе, если машина трехполюсная);
- подвижные (подвижные) и неподвижные (стационарные) контакты в каждом полюсе;
- система гашения электрической дуги;
- контактный вход и выход для монтажа кабелей и проводов с кабельными наконечниками и без них.
| Изображение 1 | Изображение 2 | Изображение 3 | Изображение 4 |
Нумерация на рисунках определяет следующие компоненты:
|
Система гашения дуги 12 крепится к крышке 1 выключателя.
Размыкающий механизм гарантирует немедленное размыкание контактной системы (7 и
как при нажатии кнопки 4, так и при автоматическом срабатывании. Спусковые крючки 5 и 6 могут вращать спусковой стержень 11, что приводит к мгновенному срабатыванию.
Тепловые и электромагнитные расцепители (5 и 6) включаются в сеть последовательно между подвижным контактом 7 и контактным зажимом 10. Для обеспечения высокой износостойкости подвижный контакт подключается с помощью плетеного проводника из медной проволоки.
В этом разделе вы можете скачать заводской каталог и инструкцию по эксплуатации, посмотреть цены, фотографии.
Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов
Содержание текущей статьи:
- ;
- с характеристиками B, C, D:
- ;
- ;
- ;
- информации.
Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.
Введение
Модульные автоматические выключатели применяют:
- для защиты сетей:
- от коротких замыканий – для этого встроен электромагнитный расцепитель;
- от перегрузок – для этого встроен тепловой расцепитель;
- для ручного включение и отключения питания – для этого есть привод (рукоятка).
 |
Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем. Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель. Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).
Отличия автоматических выключателей с характеристиками B, C и D
| Тип защитной характеристики | Мгновенное отключение при коротком замыкании из диапазона | Предпочтительное применение автоматического выключателя | Нагрузки |
| B | (3-5)·In |
защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей:
|
резистивные |
| C | (5-10)·In |
защита: — освещения; — розеток; — бытовых электрических приборов. |
резистивные, индуктивные с низким пусковым током |
| D | (10-50)·In |
защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников. |
индуктивные с высоким пусковым током |
Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).
где In – номинальный ток автоматического выключателя. Примеры:
- Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
- Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
- Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.
*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть. При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):
- нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
- верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.
Характеристика B автоматического выключателя
Выключатели с характеристикой В применяют для протекции:
- протяжённых кабельных линий;
- цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
- вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
- сигнализации;
- управления;
- измерения.
Характеристика C автоматического выключателя
Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:
- квартирные и офисные розетки;
- освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
- отдельных потребителей (без мощных двигателей).
Характеристика D автоматического выключателя
Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:
- стиральных машин;
- посудомоечных машин;
- насосов для забора питьевой воды;
- сварочных аппаратов.
- Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
- Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
- Заводской каталог компании «ABB» на выключатели S800S.
Программа Электрик 7.8 или способ компьютерного расчета автомата
На сайте электротехнических программ можно бесплатно скачать и установить на свой компьютер доступный калькулятор расчета. Адрес я показал картинкой.
Загрузка, инсталляция и работа описаны отдельной статьей. Я проверил несколько функций этой программы. Работает нормально. Результат вычислений усредненный. Можете использовать.
Вам придется учесть 2 фактора:
- Сайт работает на бесплатном конструкторе и забит навязчивой рекламой.
- Автор не берет на себя ответственность за конечный результат вычислений. Его вам придется проверять вручную.
В целом программа подойдет начинающим электрикам для создания первоначальной схемы своего проекта.
Устройство двухполюсного автоматического выключателя
Настал черед разборки двухполюсного автомата TEXENERGO С40. Когда-то я думал, что двухполюсный автомат устроен как два однополюсных, но с объединенными ручками управления. Сейчас я покажу, что это не так.
2п автомат TEXENERGO С40. В открытом окошке виден рычаг механизма размыкания
Разборка автомата С40 – высверливаю заклепки
Вскрываем автомат, смотрим, какие отличия от автомата В6:
Разобранный 2п автомат С40, снята правая стенка
Сразу видно, что катушка электромагнитного расцепителя намотана более толстым проводом, и наощупь подпружинена более мощной пружиной. По идее, на ней где-то должна быть выбита надпись “40”, но я не нашёл.
А вот на пластине теплового расцепителя эта надпись есть:
Пластина теплового расцепителя с надписью “40”
Контакты одинаковы что в В6, что в С40. Ведь у них одна базовая модель на 63А.
Подвижный контакт автомата
Какие ещё отличия я заметил? В районе замыкания контактов в версии стоит пластиковая пластина, в версии С40 между этой пластиной и стенкой корпуса дополнительно установлена металлическая пластинка.
Разобранный 2п автомат С40, правая половина
Снимает правую часть автомата, и видим между половинками рычаг “тяни-толкай”:
Конструкция двухполюсного автомата TEXENERGO – толкатель между полюсами
Рычаг сброса выключателя – при помощи него половинки автомата дают друг другу сигнал о выключении
Общий держатель ручек управления тоже нужен, но он работает как подстраховка, и при ручном выключении.
Напоследок – масштаб разборки:
Разобранный двухполюсный автомат TEXENERGO с крепежом
Исполнения АП50Б
Артикул Наименование Цена
A8000-106373
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
2 609.52
A8000-106374
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
2 609.52
A8000-106375
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-6,3А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-6,3А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
2 609.52
A8000-106376
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
2 839.80
A8000-106377
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-4А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-4А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
2 839.80
A8000-106378
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-1,6А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-1,6А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106379
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106380
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-16А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-16А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106381
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106382
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106383
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106384
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106385
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106386
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106387
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106388
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-1,6А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-1,6А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106391
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106392
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-16А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-16А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106394
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106395
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-25А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-25А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
1
