Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае
- Номинальный ток автоматического выключателя
- Времятоковые характеристики электромагнитного и теплового расцепителей автомата
- Коммутационная способность автоматического выключателя
- Класс токоограничения автомата
Характеристики автоматических выключателей – обозначение
Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику и вообще к любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.
Для того чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве защиты от перегрузки и электромагнитное для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.
Наверху обычно указана фирма производитель – IEK, Schneider electric, Legrand и тому подобное. Чуть ниже написана серия автомата, например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто серии автоматов расписаны в каталогах изготовителей, по которым удобно подбирать оборудование по каждому конкретному монтажу.
Номинальный ток автоматического выключателя
Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.
Времятоковые характеристики электромагнитного и теплового расцепителей автомата
Латинская буква в обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) – за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.
Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды) до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны.
Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за
По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

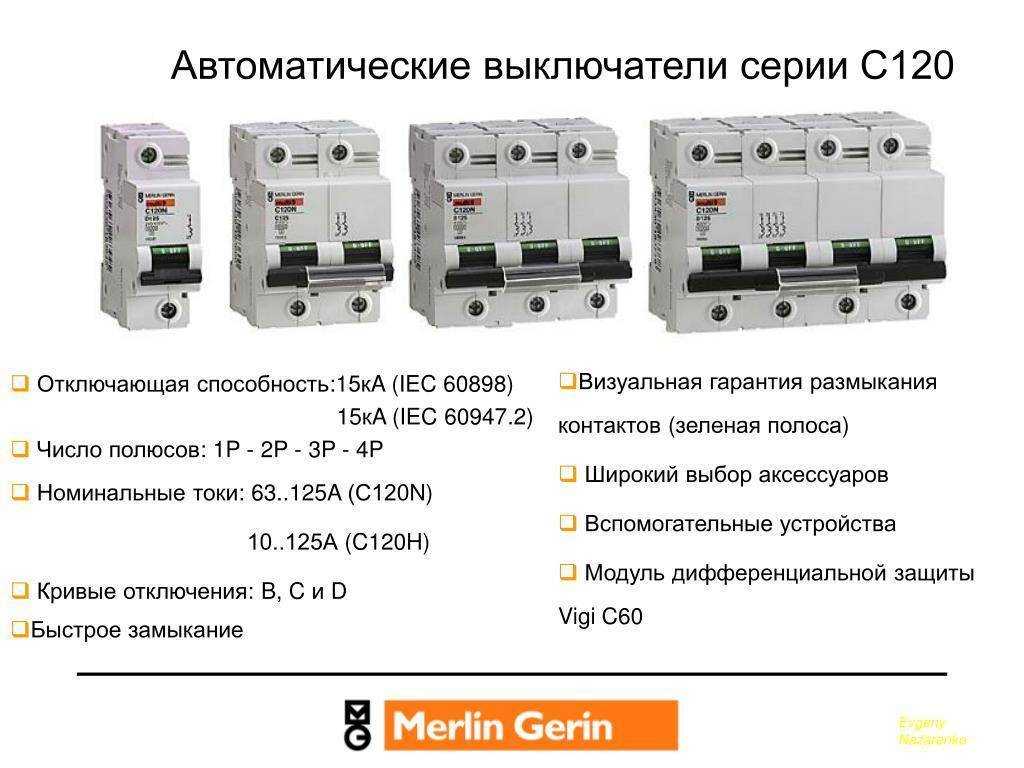

Номиналы автоматов
Автоматические выключатели, или АВ (проще автоматы), обеспечивают защиту электроустановок и питающих кабелей от перенапряжений и возможных коротких замыканий (кз). Для того чтобы надёжно защитить электросеть в квартире, потребуется грамотно выбрать номинал автоматического выключателя по току, обычно указываемый на лицевой панели устройства (смотрите фото ниже).
Номинал автомата на панели (C25)
Согласно требованиям ПУЭ, все бытовые АВ делятся на силовые (вводные) приборы с номинальным током 40-63 Ампера и линейные автоматы, рассчитанные на токи до 40 ампер. Эти последние используются в линиях, разводящих проводку по всем помещениям.
Выбор выключателей по токовым показателям и по сечению кабеля – непростое дело, к которому следует основательно подготовиться.
Выбор номинального значения
Номиналы автоматических выключателей, как правило, выбираются с учётом их технических характеристик, указываемых в паспортах и на лицевой панели прибора в виде маркировки. Так, если на корпусе имеется маркировочная метка С25 – это значит, что он относится к группе «C» и рассчитан на ток в нагрузке до 25-ти Ампер, который может течь через АВ как угодно долго.
Обратите внимание! В соответствие с ПУЭ, все эти приборы разбиваются на три группы (B, C и D), различающиеся не только токами, но и временными параметрами. Эти отличия будут рассмотрены в разделе, посвящённом времязадающим характеристикам. Способность защитного устройства отключаться, пропуская ток короткого замыкания с некоторой задержкой по времени, заметно снижает вероятность его ложного срабатывания, с одной стороны, и вынуждает пользователей более ответственно подходить к расчёту выбранного автомата – с другой
Специалисты говорят, что она определяет селективность, по которой и осуществляется выбор автомата
Способность защитного устройства отключаться, пропуская ток короткого замыкания с некоторой задержкой по времени, заметно снижает вероятность его ложного срабатывания, с одной стороны, и вынуждает пользователей более ответственно подходить к расчёту выбранного автомата – с другой. Специалисты говорят, что она определяет селективность, по которой и осуществляется выбор автомата.
Как видите, грамотный выбор автоматов по току – задача совсем не простая, к которой нужен особый подход. Но, только решив её, удаётся создать безопасные условия для эксплуатации электропроводки частного дома или квартиры. В результате этого провода будут надёжно защищены от любых КЗ и перегрузок в питающей сети, независимо от того, на какую мощность они рассчитаны.
К числу основных технических параметров, определяющих номиналы автоматов, относится именно его рабочий ток (In), а также допустимая коммутируемая мощность. Последняя может рассматриваться как характеристика линейной цепи с рабочим напряжением 220 или 380 Вольт, включающей в свой состав автоматы и кабель, рассчитанный на действующие токи.
В соответствие с ПУЭ и ГОСТ Р 50345–99, все известные виды автоматических приборов могут иметь номиналы по току, укладывающиеся в определённые рамки для данной группы изделий. Границы этого диапазона начинаются со значения 0,5 и заканчиваются величиной 6300 Ампер. При этом величины их номинальных токов должны быть кратными определённому ряду, задаваемому индивидуально для каждой группы.
Маркировка

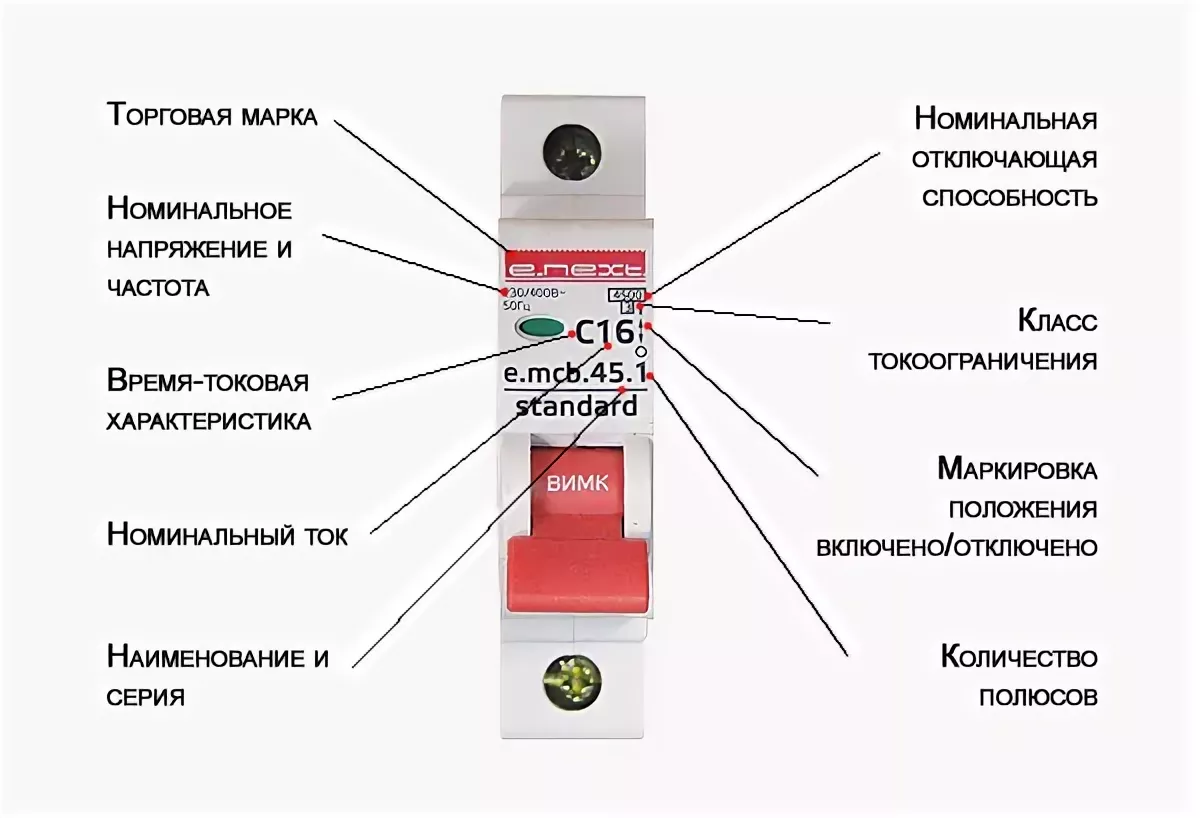

На корпусе находятся данные, отображающие главные свойства автомата – это, прежде всего, такая информация:
- Наименование компании-изготовителя. Как правило, изображается в виде логотипа насыщенного оттенка.
- Тип, серийный номер. Включает буквы и цифры. Дает представление о назначении прибора и возможность идентификации в каталоге.
- Номинальный ток, в амперах. Определяет величину оптимальной силы тока, которую проводник может пропускать без нагрева свыше нормы неограниченный период времени.
- Номинал рабочего напряжения, в вольтах. Характеризуется 3-мя разновидностями – для переменного, постоянного и смешанного.
- Отключающая способность, отображаемая в кА. Обозначает предельно допустимую силу тока в сети, при которой автомат может без повреждения прервать электроподачу.

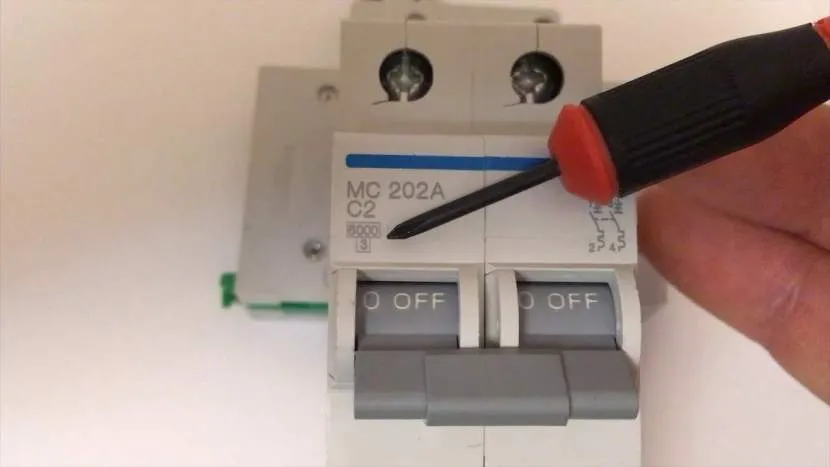

На корпус автоматического включателя нанесена маркировка теххарактеристикИсточник ytimg.com
- Токоограничение. Показывает скорость отключения. Разделяется на 3 класса – 1-ый от 10 мс, 2-ой 6-10 мс, 3-ий 2,5-6 мс. Отображается на корпусе в черной квадратной форме.
- Стандарты. Соответствие изделия ГОСТу и по возможности другим нормативам.
- Импульсный потенциал. Пиковая величина напряжения, которую способен без последствий перенести прибор.
- Момент закручивания контактов. Обозначается в Нм и определяет силу затяжки с помощью динамо-отвертки.
Еще один не менее важный рабочий параметр, отображаемый в маркировке автомата, это время токовая характеристика. Показывает границы величин силы тока цепи, в рамках которых произойдет отключение э/м-расцепителя за определенное временной отрезок.
Например, для категории С она равна 5-10-кратному повышению номинала автомата. Если взять модель на 25 А, то показатель будет – 25×5 – 25×10 = 125-250 ампер.
Всего есть 6 главных категорий – это A, В, С, D, К и Z. Каждая из них имеет свои особенности и сферу применения, что нужно учитывать при выборе прибора.

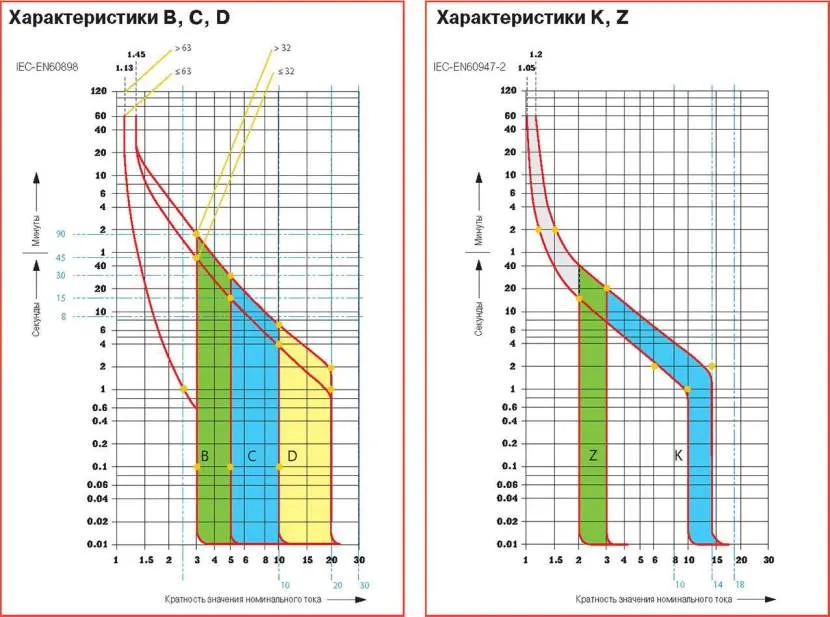

Графическое отображение времятоковой характеристики автоматических включателейИсточник rx-it.ru
Зачем менять автомат?
Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?
Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.
Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).
Напомним на всякий случай некоторые сведения из школьной программы:
- Мощность = Напряжение х Ток.
- Ток = Мощность Напряжение.
Напряжение в розетке – 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).
Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

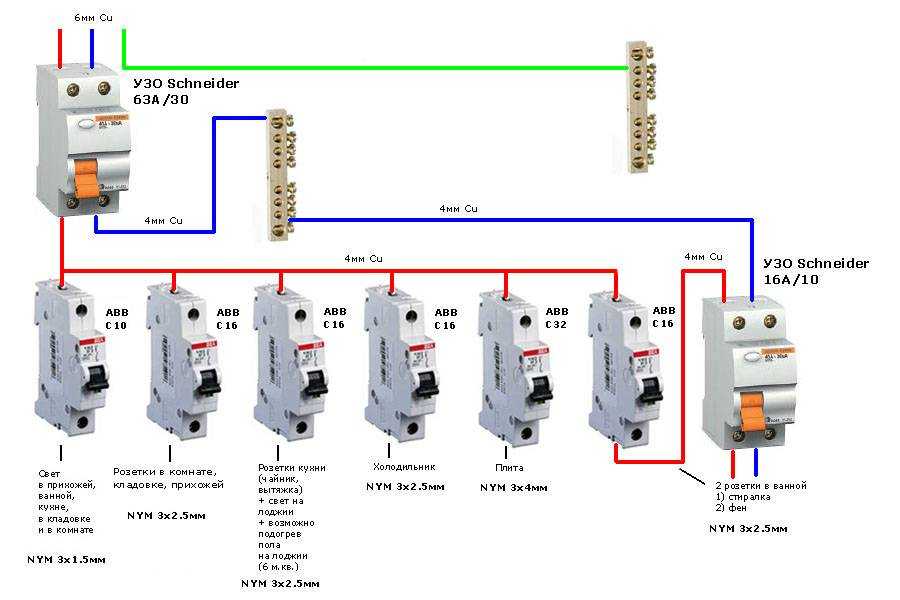

Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.
Узнать цену или купить автомат c63 можно, перейдя по ссылкам. Как можно увидеть, цены на автоматы C63, даже одного производителя, могут значительно различаться.
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.
Компании производители и марки

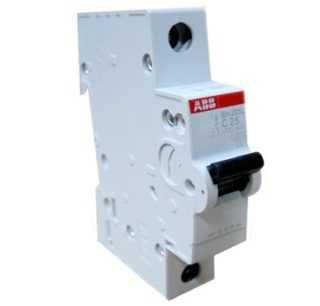

Автомат однополюсной ABB 1P C25
Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:
- Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
- Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
- Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.
Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.
Общие характеристики
Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Подобное оборудование включается и выключается от электрической цепи. Оснащено либо электромагнитным видом расцепителя, либо комбинированным. Это позволяет защитить цепь от замыкания и от электрической перегрузки. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от короткого замыкания, перегрузки сети и поломки в результате частого отключения сети.
Общие технические характеристики от производителя
Имеет на своем корпусе маркировки номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расцепительной системы. Значение номинального тока равно 25 ампер, оно может быть понижено или увеличено при изменении температуры в соответствующую сторону. Показатель коммутационной способности равен 4500 и 6000 ампер для бытового агрегата, а токоограничения — 10 миллисекунд.
Обратите внимание! Значение время-токовой характеристики меньше 60 минут, а номинальной отключающей способности от 1,13 In до 1,45 In

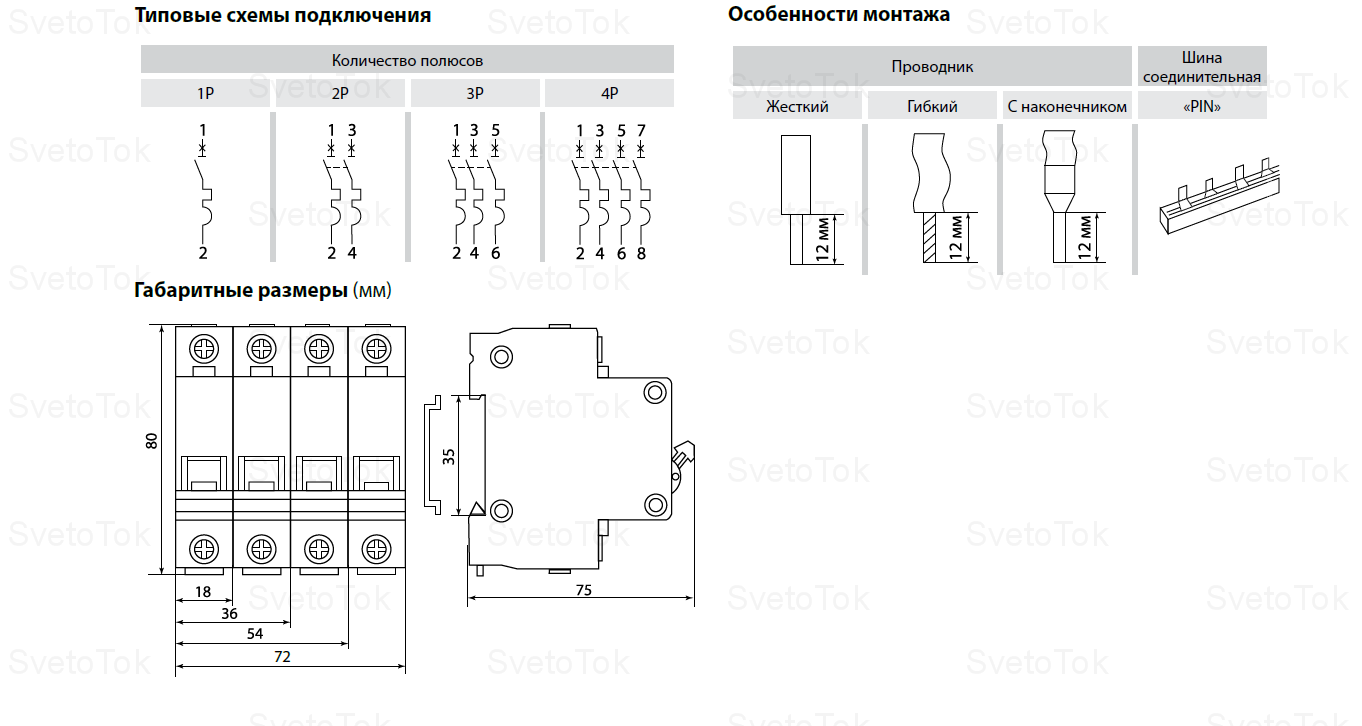

Схема подключения и технические характеристики автомата на 25 ампер
Модульный автомат 25 Ампер выполняет несколько функций в электрических цепях. Во-первых, он обеспечивает их защиту при перегрузках и коротких замыканиях. Во-вторых, с его помощью линейные цепи подключаются к нагрузкам и отключаются от них. Модульными их называются потому, что приборы выпускаются в виде однополюсных блоков, из которых набираются сложные многополюсные устройства. Понять назначение автоматов на 25 Ампер поможет ознакомление с их техническими характеристиками.
- Общие характеристики и маркировка
- Основные показатели
- Дополнительные параметры
- Маркировка
- Описание основных параметров
- Области применения и схема включения
- Схема подключения
- Компании производители и марки
Почему нельзя ставить автоматы большей мощности
Здесь все очень просто и при возникновении каких-либо неполадок с электрооборудованием, при перегрузке проводки, автомат не будет способен выключиться автоматически. В результате этого может произойти расплавление изоляции кабелей, что в свою очередь приведёт к короткому замыканию.
Именно по этой причине автоматический выключатель подбирается с учётом мощности электроприбора, а сечение кабеля, с учётом выдержать эту самую нагрузку. Несмотря на кажущуюся сложность, все на самом деле просто. И чтобы рассчитать, какую нагрузку выдержит автомат, достаточно знать мощность электроприбора и напряжение сети.
Достоинства и недостатки
Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.
К достоинствам этих устройств можно отнести:
Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.
Из недостатков можно отметить:
Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.
Соотношение номиналов АВ и мощностей потребителей
Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:
| автомат 220v, А | мощность, кВт | |
|---|---|---|
| однофазный | трехфазный | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 10 | 2,2 | 6,6 |
| 16 | 3,5 | 10,5 |
| 20 | 4,4 | 13,2 |
| 25 | 5,5 | 16,4 |
| 32 | 7,0 | 21,1 |
| 40 | 8,8 | 26,3 |
| 50 | 11,0 | 32,9 |
| 63 | 13,9 | 41,4 |
Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.
При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов
Каким должен быть кабель
Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16. Максимальным, которое может использоваться в данной ситуации, является сечение в 25 мм2. Однако значение в первую очередь ориентируется на металл токоведущих жил: медь или алюминий.
| Характеристика | Алюминиевая проводка | Медная проводка |
| Минимальное поперечное сечение, мм2 | 2,5 | 0,4 |
| Проводимость тока, кВт | Не более 3 при минимальных сечениях кабеля | Превышает примерно в 1,6 раз |
| Срок эксплуатации, лет | 15-20 | 40-50 |
| Особенности эксплуатации | Легко переламывается при нескольких перегибаниях в одном месте | При равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации. |
| Удобство эксплуатации | При подключении розетки для современного потребителя понадобится сечение не менее 4 мм2. Исходя из этого, подсоединение к автоматам С16 невозможно. | При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм2. Это означает, что непредвиденных сложностей при монтаже не возникнет. |
| Степень окисления | Жилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста. | Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия. |
Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru
Как уже упоминалось, для автомата на 16 ампер сечение жилы не должно превышать 25 мм2. Согласно показателю предельного напряжения, оно равно 21 А при условии штробления и прокладке в штукатурке. В открытом виде (при непосредственном контакте с внешней средой), оно возрастает до 30 А.

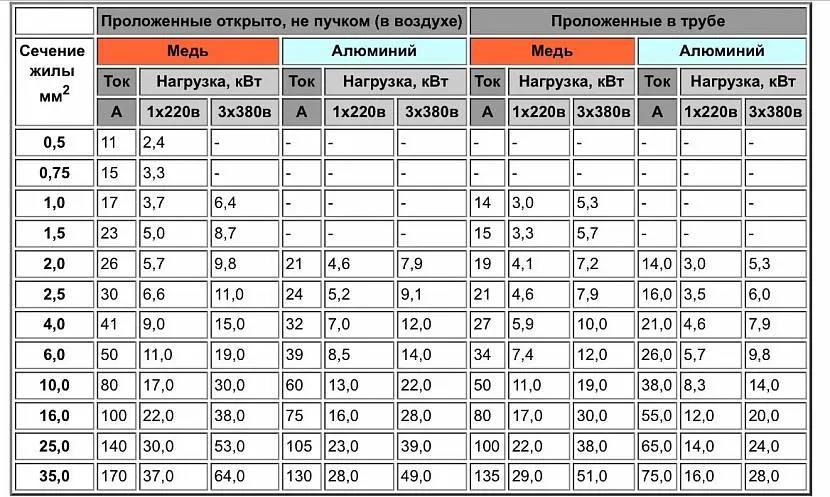

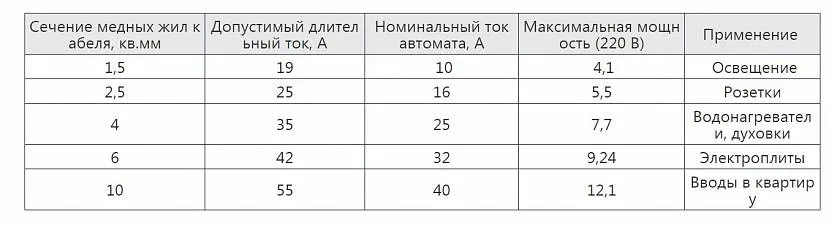

Таблица автоматов по мощности и силе токаИсточник santehmarka.ru
Таким образом, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.
Через 16-ти амперный автомат за 1 ч. может проходить 23,2 А тока. В случае неблагоприятных условий, такое напряжение приблизится к неблагоприятному для медных проводников с сечением 25 квадратов, пределам. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.
Какие автоматические выключатели выбрать, чтобы они были качественные
Лучшими автоматическими выключателями на сегодняшний день, считаются:
- ABB;
- Legrand;
- Schneider Electric;
- Moeller;
- EKF.
Часто выбор падает именно на продукцию зарубежных компаний в плане выбора автоматических выключателей, и это не просто так. Зарубежные автоматы для защиты электрики, более качественные и долговечные, а продукция производителей из США и Европы пользуется огромной популярностью.
Поэтому при выборе, чтобы действительно получить хорошую защиту, нужно учитывать не только, сколько киловатт выдержит автомат на 16, 25, 32 и 40 Ампер, но также и качество. Поддельные автоматы или низкого качества будут выключаться при перегрузке. Также во многих дешевых моделей автоматических выключателей нет теплового расцепителя, который реагирует на перегрев проводников.
Модульный автомат C20
В этой статье рассматривается модульный автомат C20а. Вне сомнения, автомат называется модульным из-за того, что каждый его полюс представляет собой отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.
