Центральное отопление: принцип работы, достоинства и недостатки, отказ

Установка теплового счётчика

Тепловой счётчик без проблем может быть установлен при лучевой схеме разводки в квартире. Как правило, в современных домах уже имеются приборы учёта. Что касается существующего жилого фонда с типовыми системами отопления, такая возможность есть отнюдь не всегда. Это зависит от конкретной схемы и конфигурации трубопроводов, консультацию можно получить в местной эксплуатирующей организации.

Поквартирный прибор учёта тепла можно установить при лучевой и двухтрубной схеме разводки, если на квартиру идёт отдельная ветка

Если установить прибор учёта на всю квартиру не удаётся, можно разместить компактные тепловые счётчики на каждом из радиаторов.

Альтернатива квартирному счётчику — приборы учёта тепла, размещаемые непосредственно на каждом из радиаторов

Отметим, что установка приборов учёта, замена радиаторов, внесение иных изменений в устройство отопления в многоквартирном доме требуют предварительного согласования и должны выполняться специалистами, представляющими организацию, обладающую лицензией на проведение соответствующих работ.

Внутридомовое тепловое оборудование

Схемы разводки труб при центральном отоплении

Разводка тепла по помещениям многоквартирного дома осуществляется по одной из схем:

однотрубная с верхним розливом;
однотрубная с нижним розливом;
двухтрубная с нижним розливом;
двухтрубная с верхним розливом.

В первом случае теплоноситель под давлением поднимается по центральному стояку на верхний этаж. Далее самотёком вода, отдав часть тепла батареям, возвращается в теплоузел и далее транспортируется в сторону ТЭЦ (котельной).

Стояки проходят внутри квартир и отключить своё жильё от общей системы технически сложно, а иногда невозможно. Температуру радиаторов можно регулировать специальными термостатами, для установки которых требуются сварочные работы. В высотных зданиях для подачи теплоносителя на последний этаж в узлах теплоснабжения устанавливают дополнительные насосы, что увеличивает затраты и стоимость оказанных услуг.

Вмешательство в работу второй схемы также технически невозможно — трубы здесь также проходят внутри квартир.

Возможна замена радиаторов центральном отоплении с чугунных на биметаллические

С недавнего времени в новых домах и при реконструкции старых построек выполняют двухтрубные схемы с расположением общих коммуникаций в подъездах или технологических шахтах. В таких случаях появляется возможность отключения отдельно взятой квартиры от теплоснабжения.

На установку радиаторов в многоквартирных домах есть ограничение. Давление в 5-ти этажном доме составляет от 2 до 4 Атм, а в 9-ти этажном до 7 Атм.

В летний период после проведения ремонтных работ на коммуникациях проводят опрессовку — давление поднимают до 10–12 Атм, чтобы обнаружить течи. При заполнении системы теплоносителем возможны гидроудары.

Исходя из возможных нагрузок, при замене радиаторов отказываются от полностью алюминиевых изделий, выбирая биметаллические радиаторы

Обращают внимание на гарантированные показатели давления, которое способна выдержать батарея

Система отопления квартиры

Индивидуальный проект отопления квартиры предусматривает полную независимость. От этажного группового теплового пункта через гребенки горячая вода поступает к отопительным проборам в каждую отдельную квартиру. Установка ручного балансировочного клапана ASV трубопроводе превращает поквартирное отопление в подсистему с независимым ручным регулированием давления и расхода теплоносителя.

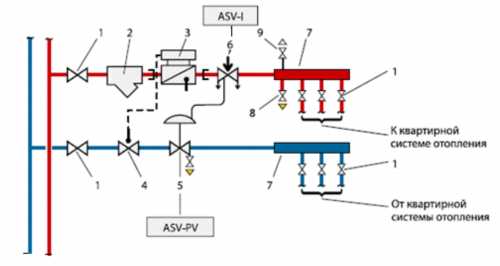

1 – шаровый кран; 2 – сетчатый фильтр; 3 – комплектный теплосчетчик; 4 – комплектный шаровый кран для установки термопреобразователя; 5 — автоматический балансировочный клапан; 6 – ручной балансировочный клапан; 7 – распределительный коллектор; 8 — Спускной кран; 9 – воздуховыпускное устройство.

В случае когда квартир на этаже мало, распределительные гребенки устанавливаются в групповом тепловом пункте. Если места для монтажа не хватает, непосредственно в квартире предусматривается проектом тепловой узел или шкаф.

В схему обвязки отопления квартиры входят:

Шаровые краны, регулирующие расход воды на гребенки подачи и обратки. Каждая отдельная разводка системы отопления в полу имеет свой регулирующий кран.
Автоматический воздухоотводящий клапан.
Ручной балансировочный клапан.
Кран для слива.
Датчик температуры на подаче, обратке.
Расходомеры на каждом входе гребенки.
Фильтр — грязевик на обратке.

Некоторые преимущества поквартирного отопления

Применяемая система отопления по полу в квартире как подсистема зонированного поэтажного распределения теплоносителя — перспективное направление при строительстве многоквартирных или многофункциональных зданий. Такая схема позволяет легко обслуживать любой её участок работникам управляющей организации, значительно сокращает сроки проведения ремонтных, профилактических работ.

Распределительный узел

Жильцы получат неограниченные возможности любых изменений схемы, полную независимость от общей системы отопления многоквартирного дома.

Вот ряд преимуществ, которые получат владельцы квартир:

поквартирная система, где применяется разводка отопления по полу, обеспечивает возможность отключения любого отопительного прибора отдельно от остальных или его регулировку;
поддерживаются комфортные условия проживания;
оплата производится по счетчику, даже если это новостройка где часть квартир не заселена;
ничто не мешает сделать тёплый пол, подключить его к системе.

Центральное отопление в частном доме

Наличие центрального отопления в частном доме – популярное явление. У него много преимуществ. Центральное отопление подразумевает наличие генератора теплоносителя, функцию которого выполняет центральная котельная.

Подсоединение

Подсоединение отопления выполняется после подписания соответствующего договора между хозяином здания и компанией, которая оказывает данную услугу. Есть три вида подсоединения центрального отопления к частному дому:

зависимая прямоточная схема;
независимая схема;
зависимая схема с монтажом элеватора.

Каждая схема отопления дома, представленная выше, обладает своими преимуществами и минусами, которые важно учесть

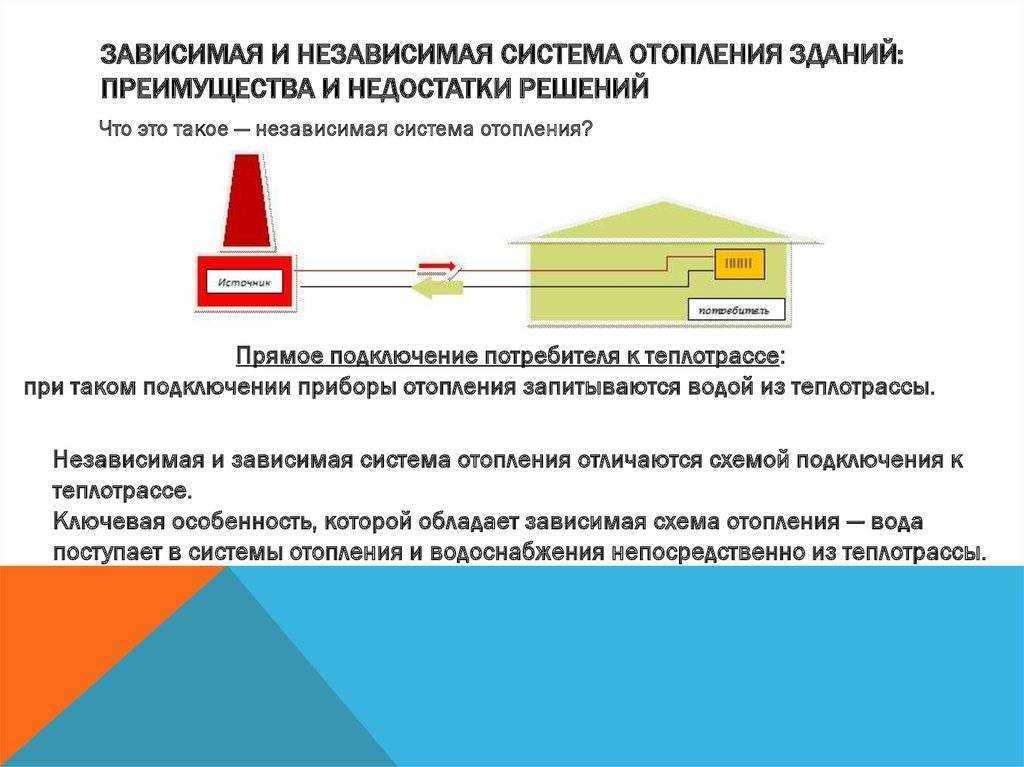

Независимая схема

Достаточно часто для отопления частных домов используется независимая схема. Она подходит в тех ситуациях, когда по каким-то причинам невозможно поднять давление в системе отопления. Чаще всего это случается ввиду конструктивных причин.

Если жилой дом обладает отопительной системой, состоящей из пластиковых труб, понадобится независимая схема с применением циркуляционного насоса. В доме система может заполняться из водопровода или из теплоцентрали при помощи особенного запорного вентиля. Но у нее должен быть расширительный бак.

Центральное отопление частного строения может выполняться с помощью зависимой схемы. Но она нуждается в монтаже переходного устройства. За такую функцию отвечает индивидуальный тепловой пункт, обладающий элеваторным узлом. Последний создан для передачи энергии тепла. Ведь в центральной отопительной системе температура теплоносителя составляет +150 градусов, а на самом деле она не должна быть выше +90 градусов.

Элеватор нужен для передачи тепла от основной теплосети. Он, благодаря наличию инжекционного сопла, делает быстрее скорость перемещения воды в системе домашнего отопления. Благодаря его присутствию, вода будет нагреваться при помощи частичного смешивания с теплоносителем из центральной системы отопления, температура которого очень высокая.

При наличии элеватора также можно контролировать объем расходуемой горячей воды. Это выполняется благодаря возможности контролировать поперечное проходное сечение сопла. Управление выполняется с помощью перекрытия части отверстия иглой, имеющей вид конуса с небольшим уклоном. Он передвигается при помощи особого механизма, оснащенного выведенной наружу ручкой управления.

Рекомендуем: Чем отличается центральное отопление и централизованное?

Пропорционально температуры нагрева воды меняется ее расход при происхождении через сопло. Также элеватор одновременно играет роль регулятора температуры, смесителя и насоса. Эти оборудования отличаются бесшумной работой и надежностью. Благодаря им, зависимая схема циркуляции воды пользуется большим спросом.

Зависимая прямоточная схема

Зависимая прямоточная схема отопления

Самой простой схемой центрального отопления частного дома считается зависимая прямоточная. Данная система лишена смесителей, расширительной емкости и других вспомогательных деталей. Она состоит только из трубы и радиаторов. Система даже при высоком давлении и температуре хорошо сохраняет элементы. Но у нее есть минус: температура в загородном доме полностью зависит от центральной котельной.

Специалисты выделяют, что из трех систем, с помощью которых выполняется центральное отопление в частном доме, самым универсальным считается зависимая, которая имеет элеватор. Это охарактеризовано тем, что она не нуждается в применении прокачивающего насоса. Несмотря на наличие некоторых минусов, именно центральное отопление считается самым популярным. Ведь с его помощью можно эффективно обогреть квартиру или частный дом даже в знойные морозы.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

https://youtube.com/watch?v=o57TuX-zuNg

Стоит ли отказываться от централизованного отопления

Чтобы получить разрешение на автономное отопление, необходимо решение суда

Законодательство не устанавливает ограничения на изменение схемы, но и чёткой инструкции, по которой можно отказаться от отопления в многоквартирном доме, пока не существует.

Снабжающие организации напрямую заинтересованы в большем количестве клиентов, поэтому согласовывают изменения схемы отопления только по решению суда.

Норму о том, что газифицировать можно только дома высотой до 11 этажей, отменили совсем недавно.

Для суда потребуется собрать документы, некоторые из которых получить очень сложно, а иногда невозможно:

свидетельство о праве собственности — перепланировка неприватизированных квартир исключена;
согласие жильцов всего подъезда — можно не получать только в случае, если трубопроводы не являются собственностью всего дома;
проект переоборудования;
разрешение газовой службы;
согласование проекта в МЧС или другой организации, отвечающей за пожарную безопасность объекта;
гидротехнический расчёт специализированной организации о возможности переоборудования системы и сохранения характеристик после исключения конкретной квартиры из общего контура.

Центральное отопление, не всегда экономное, но надёжное и повсеместно используемое, при некоторых условиях и дополнительных затратах может быть заменено на индивидуальное. Перед началом обустройства личного обогрева стоит взвесить все плюсы и минусы, подсчитать затраты и возможную экономию, после чего принять окончательное решение о переоборудовании.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

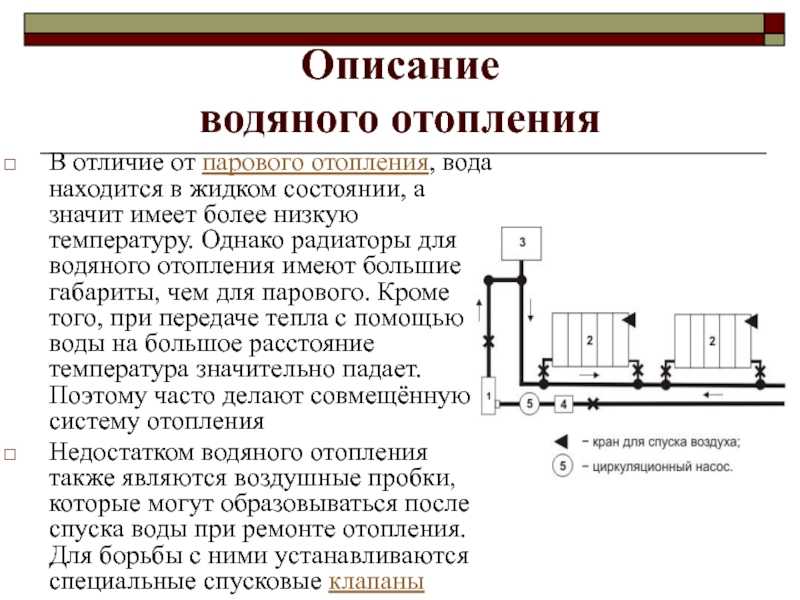

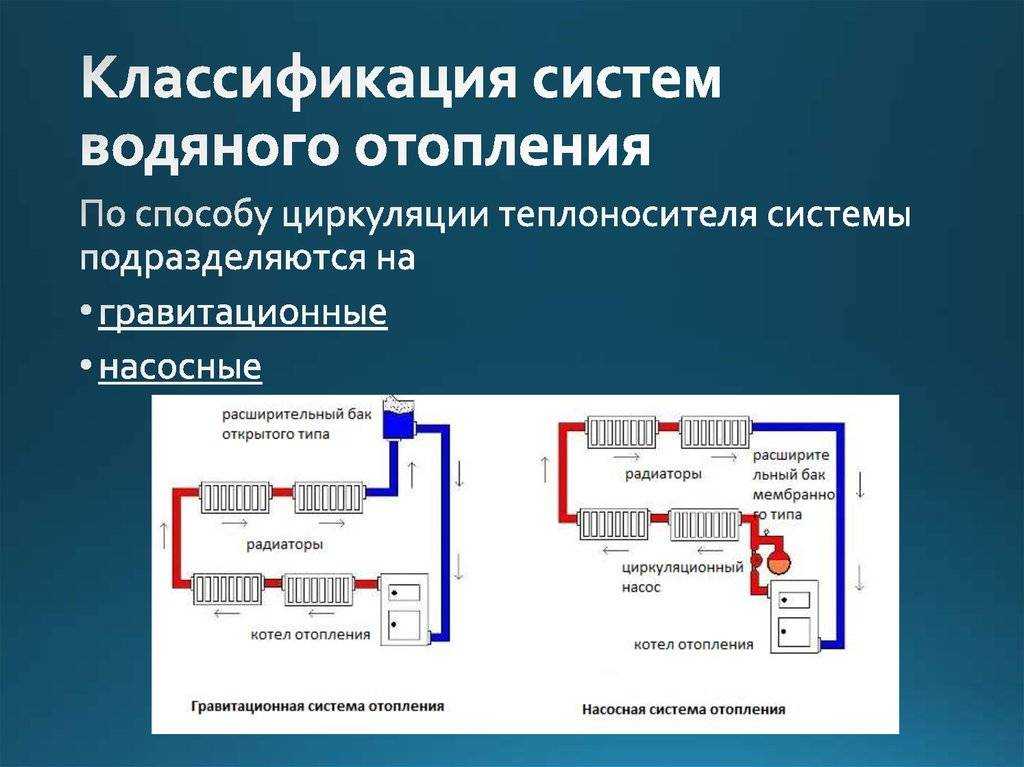

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

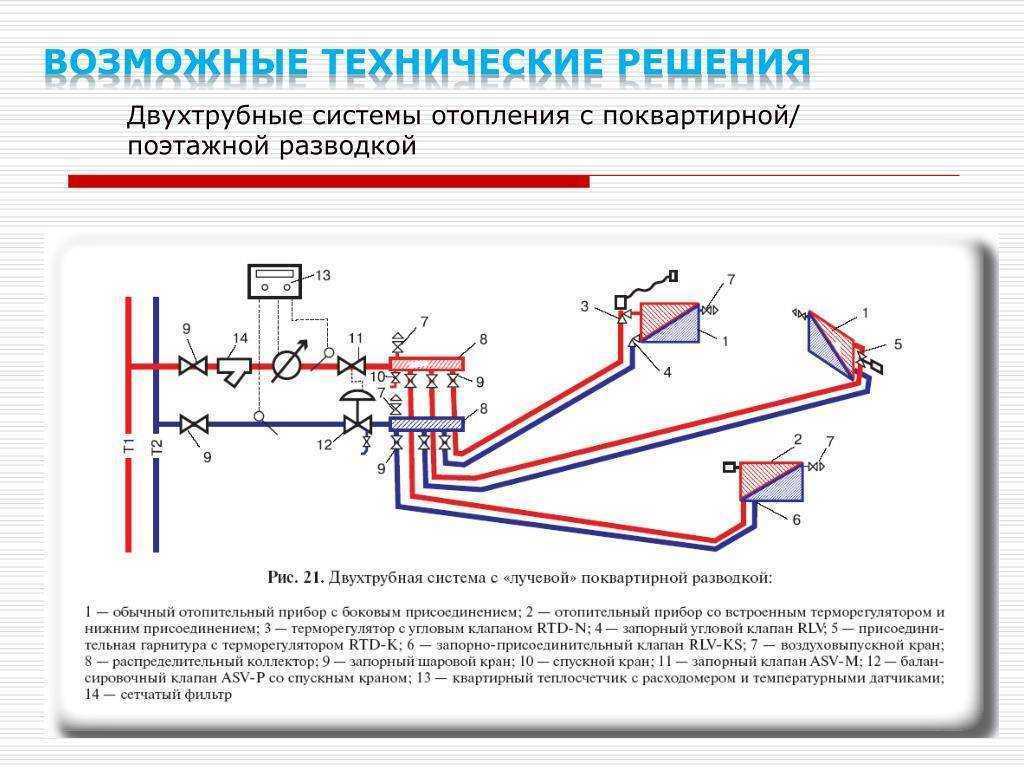

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Горячее водоснабжение в системах отопления

ГВС в многоэтажных домах обычно является централизованным, при этом вода нагревается в котельных. Подключают горячее водоснабжение от контуров отопления, причем и от однотрубных, и от двухтрубных. Температура в кране с горячей водой по утрам бывает теплой или холодной, что зависит от количества магистральных труб. Если имеется однотрубное теплоснабжение многоквартирного дома высотой в 5 этажей, то при открытии горячего крана сначала в течение полминуты из него пойдет холодная вода.

Причина кроется в том, что ночью редко кто из жильцов включает кран с горячим водоснабжением, и теплоноситель в трубах остывает. В результате наблюдается перерасход ненужной остывшей воды, поскольку она сливается напрямую в канализацию.

В отличие от однотрубной системы в двухтрубном варианте циркуляция горячей воды происходит непрерывно, поэтому вышеописанной проблемы с ГВС там не возникает. Правда, в некоторых домах через систему горячего водоснабжения закольцовывают стояк с трубами – полотенцесушителями, которые даже в летнюю жару горячие.

Многих потребители интересует проблема с ГВС после того, как завершился отопительный сезон. Иногда горячая вода пропадает на длительное время. Дело в том, что коммунальные службы обязаны соблюдать правила отопления многоквартирных домов, согласно которым необходимо производить постотопительные испытания систем теплоснабжения (про «Акт гидравлического испытания системы отопления и трубопроводов»). Такая работа не выполняется быстро, особенно если обнаружатся повреждения, которые нужно устранить.

Особенности подачи тепла в многоквартирном доме, детали на видео:

Централизованные системы

Одноконтурная система

Такая схема используется достаточно довольно часто, но тут имеется значительные недостатки центрального отопления (однотрубного) из-за громадных потерь тепла при транспортировке жидкости. В большинстве случаев их компенсируют повышенным давлением в системе, но, однако, частенько возможно услышать жалобы от жильцов, живущих в таких зданиях.

Сущность функционирования таковой схемы содержится в следующем: тёплая жидкость подаётся по трубе, к которой при помощи входного и выходного патрубка подключены радиаторы для центрального отопления. Другими словами, нагретая вода на протяжении циркуляции по рёбрам прибора, остывает и снова попадает в центральную раздающую трубу.

Значит, температура жидкости для следующей батареи уже будет ниже и без того потом. Без утрат в большинстве случаев могут работать не более трёх-четырёх, возможно, пяти устройств.

Но в многоквартирных зданиях появляются неприятности и при таком количестве радиаторов на одну подающую трубу, и обстоятельство значительно чаще кроется в нехорошей теплоизоляции помещений. Жильцы, вместо того, дабы утеплить окна и двери, а вероятно и стенки, начинают своими руками увеличивать количество секций на радиаторах — в некоторых случаях их количество превышает 20 штук!

Сейчас — несложная арифметика — в случае если в стояке пятиэтажного дома раньше было 5 батарей по 10 секций, под каковые высчитывалась проектная мощность, то сейчас их получается вдвое больше — тут в большинстве случаев получают достаточно тепла лишь первые два этажа (верхние либо нижние — в зависимости от того, откуда начинается подача).

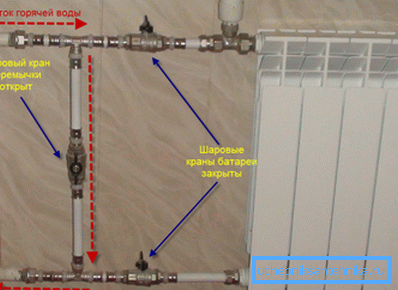

Чтобы снизить потери тепла в таких системах, перед радиаторами обычно устанавливают байпасы, как вы это видите на фото вверху, лишь краны на них, в большинстве случаев, не предусмотрены. Получается, что часть тёплого потока может циркулировать с минимальными потерями тепла, если он полностью не попадает в секции батареи.

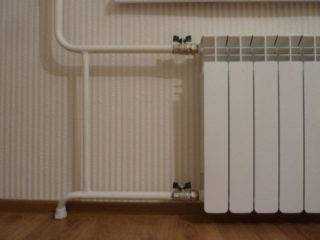

Но врезанный в том направлении (в байпас) кран в закрытом положении разрешает перенаправить воду как раз через радиатор, другими словами, с большой утратой температуры.

Двухконтурная схема

Двухконтурная система отопления открытого либо закрытого типа разрешает осуществлять подачу жидкости в непрерывном температурном режиме для всех этажей, не смотря на то, что цена материалов и монтажа тут немного выше, чем у одноконтурной. Средства расходуются на трубы для центрального отопления.

В двухконтурной системе радиаторы центрального отопления не зависят друг от друга, поскольку они возвращают остывшую жидкость в трубу возврата и данный теплоноситель поступает назад, в пункт подогрева (ТЭЦ либо котельную), не воздействуя на температуру других батарей. Подача тёплой воды осуществляется также по одной трубе.

Центральная система – отопление

Центральные системы отопления в сравнении с местными имеют следующие преимущества: высокий коэффициент полезного действия; возможность эффективного сжигания низкосортных видов топлива; сокращение эксплуатационных затрат.

Центральная система отопления должна Обеспечивать возможность регулирования подачи тепла в помещения, различные по тепловому режиму, тепловыделению и влажности воздуха.

Центральные системы отопления – это системы, р которых тепло сообщается теплоносителю централизованно в водогрейном или паровом котле, калорифере, теплообменном аппарате с последующей транспортировкой теплоносителя к местам потребления по трубопроводам.

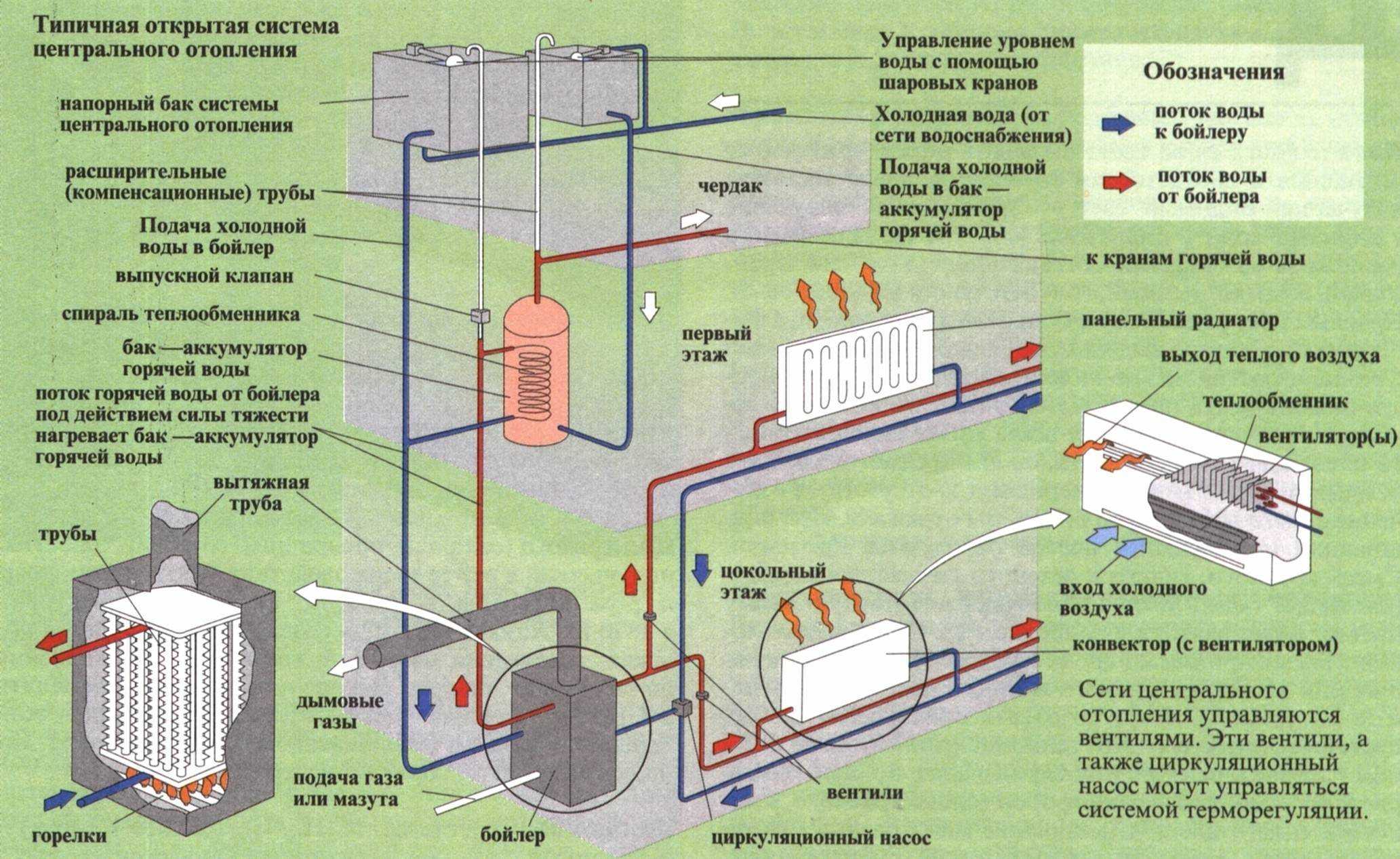

Схема центральной системы водяного отопления.| Комнатная отопительная печь.

Центральные системы отопления подразделяются по следующим показателям: теплоносителю, начальной его температуре и давлению, а также по способам его перемещения и передачи тепла от наружной поверхности нагревательных приборов в отапливаемые помещения.

Центральная система отопления может быть районной, когда группа зданий отапливается из центральной котельной или центрального теплового пункта.

Центральная система отопления обслуживает один или несколько цехов путем передачи тепла по трубопроводам от одного центра образования тепловой энергии – генератора. По видам теплоносителя различают системы водяного, парового и воздушного отопления.

Центральная система отопления ( I, II и III классы) обеспечивает отопление одного или нескольких зданий путем передачи тепла по трубопроводам. При устройстве центрального отопления необходим правильный выбор теплоносителя и приборов отопления с учетом категории пожароопасности производства. Наиболее безопасными теплоносителями являются вода и пар низкого давления. Паровое отопление высокого давления создает на обогревающих гранях отопительных приборов температуру до 150 С, что увеличивает пожарную опасность. Трубопроводы этой системы отопления закладываются в специальные металлические гильзы и надежно изолируются при проходе через сгораемые конструкции; увеличивается воздушная прослойка между стеной, полом и отопительными приборами; приборы отопления делаются гладкими во избежание накапливания пыли.

Центральные системы отопления представляют значительно меньшую пожарную опасность, чем местное отопление. Пожарная опасность центрального парового и водяного отопления характеризуется температурой нагрева трубопроводов, батарей ( радиаторов) и главным образом наличием котла с огневой топкой и дымовой трубой.

Центральная система отопления называется районной, когда группа зданий отапливается из отдельно стоящей центральной тепловой станции.

Система горячего водоснабжения с естественной циркуляцией.

Центральные системы отопления, применяемые для отопления жилых, общественных и промышленных зданий, подразделяются на воздушные, паровые и водяные. Воздушное отопление ( теплоноситель – воздух) получило широкое распространение в производственных зданиях с использованием крупных калориферно – Беитиляшгонных агрегатов для подачи нагретого воздуха сосредоточенными струями со значительной скоростью движения воздуха. В гражданских зданиях воздушное отопление применяют для отопления лестничных клеток.

Центральные системы отопления зданий и особенно районные системы теплоснабжения и теплоэлектроцентрали ( ТЭЦ) обеспечивают значительную экономию топлива.

Принципиальная схема системы отопления.

Принцип работы централизованной отопительной системы

У такого варианта нагрева помещения в квартире есть масса особенностей, которые обязательно следует упомянуть.

Во-первых, центральное отопление в частном доме (такой вариант также встречается) и в квартире предусматривает вырабатывание тепла совсем не в том помещении, где происходит обогрев. Местом получения энергии тепла обычно является либо местная котельная, либо тепловая электростанция. Именно оттуда прогретый до нужной температуры носитель тепла поступает в квартиры по трубопроводу.

Категорий систем централизованного отопления существует две – водяная и паровая, что и объясняет наличие в котельных котлов на пару и на воде. Источником энергии при этом выступают разные виды топлива (каменный уголь, газ, древесные отходы и пр.). После того, как температура воды в центральном отоплении достигает нужного показателя, она поступает в трубы, откуда впоследствии передается радиаторам отопления. В этих приборах вода постепенно остывает, а затем возвращается обратно в пункт нагрева.

Многие котельные непосредственно перед подачей воды в квартиры предварительно очищают ее специальным химическим составом. В этом случае, в первую очередь, снижается жесткость теплоносителя, кроме того, из него удаляются излишки кислорода и углекислого газа. Целью такой обработки является предотвращение появления накипи и коррозионных образования внутри системы труб.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

горизонтальный, где применяется горизонтальная разводка трубопроводов;
вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения. Эта технология представляет собой, соединение без резиновых уплотнительных колец

Сам материал трубы является уплотнителем

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод. Эта система даёт возможность подключать:

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

насоса циркуляции, который придаёт динамику движения теплоносителю;
вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

первая проходит по первому этажу;
вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Как отапливают дома в других странах

Один из способов экономии — энергоэффективные дома

Центральное отопление нашей стране досталось как наследие социалистической экономики. В условиях планового хозяйства и при больших ресурсах энергоносителей централизованное отопление строило и по большей части оплачивало государство.

Трубы с остывшим в домах теплоносителем по пути на ТЭЦ являлись источником тепла для тепличных хозяйств, промышленных предприятий, скотоводческих комплексов.

Массовый выпуск оборудования для индивидуального отопления планомерно начался в середине 90-х годов, до этого был дефицит даже для частных домовладений.

На планете очень мало стран с похожими климатическими условиями и соизмеримой плотностью населения. Для экономии ресурсов в большей части мира отопление децентрализованное.

Тепло в земле можно использовать для обогрева, но установки стоят дорого

В Германии, Франции, Канаде похожие на наши системы строили до 50-х годов прошлого столетия. Последовавший мировой энергетический кризис вызвал развитие систем обогрева, которые обслуживают один или несколько многоэтажных домов. Для этого строят отдельную котельную. Нет длинных коммуникаций для транспортировки горячей воды — потери сведены к минимуму.

Установки легко запустить в работу при внезапном похолодании, а в тёплые дни снизить расход энергоносителя, уменьшив температуру циркулирующей воды.

Отсутствует централизованное отопление во Франции и Великобритании — там в каждой квартире установлен отдельный бойлер с закрытой камерой сгорания, работой которого управляет хозяин квартиры.

Важную роль играет наличие и доступность в регионе энергоносителей.

В Польше и Китае много жилья отапливается углём, в Исландии — водой термальных источников. В Норвегии активно используют дешёвое электричество.
