Срок эксплуатации
Сроки эксплуатации электропроводки устанавливаются ведомственными строительными нормами. Алюминиевая проводка должна эксплуатироваться не более 20 лет, медная может использоваться до 40 лет.
Именно поэтому, при производстве ремонта в квартире, настоятельно рекомендуется заменять целиком проводку с алюминиевыми жилами на медную электропроводку.
При возведении новых зданий алюминиевую проводку уже не устраивают, а в квартирах, так называемого, старого фонда, она, скорее всего, свой срок отработала. Замена электропроводки в хрущевке обязательна, так как такие здания строились более чем полвека назад.
К тому же сети были рассчитаны на нагрузку не более 3-4 кВт, а в настоящее время, с большим количеством бытовых электроприборов, потребность в электроэнергии одной квартиры может превышать 10 кВт.
Можно самостоятельно поменять проводку в квартире, не прибегая к помощи квалифицированных электриков. Для этого необходимо знать требования нормативных документов и обладать некоторыми навыками в работе.
Схема электропроводки
Замена начинается с составления схемы новой проводки и демонтажа старой.
Схема проводки должна учитывать потребность всех электроприборов в квартире, освещения, систем безопасности (пожарная, охранная сигнализация), линий коммуникационных сетей (телефон, интернет, спутниковое телевидение).
Силовая проводка, освещение и проводка с малыми токами, должны прокладываться отдельно одна от другой.
Расчет нагрузки
При разработке схемы, в первую очередь определяется максимальная нагрузка от всех потребителей в квартире. Для этого необходимо суммировать мощности всех приборов, освещения, электрических систем подогрева пола. В зависимости от полученного значения выбирается сечение вводного кабеля в квартиру.
Для определения этого значения необходимо умножить величину максимальной нагрузки на коэффициент 0.9, учитывающий вероятность одновременного включения всей нагрузки.
После этого величина нагрузки делится на значение действующего напряжения сети. По полученному значению тока, приняв его с запасом в 20%, с использованием таблицы, определяется сечение основного кабеля.
| Сечение токопроводящей жилы, мм2 | Ток *, А, для шнуров, проводов и кабелей | ||
| одножильных | двухжильных | трехжильных | |
| 0,5 | — | 12 | — |
| 0,75 | — | 16 | 14 |
| 1,0 | — | 18 | 16 |
| 1,5 | — | 23 | 20 |
| 2,5 | 40 | 33 | 28 |
| 4 | 50 | 43 | 36 |
| 6 | 65 | 55 | 45 |
| 10 | 90 | 75 | 60 |
| 16 | 120 | 95 | 80 |
| 25 | 160 | 125 | 105 |
| 35 | 190 | 150 | 130 |
| 50 | 235 | 185 | 160 |
| 70 | 290 | 235 | 200 |
Распределительный щит
Недалеко от входной двери необходимо предусмотреть распределительный щит. Назначение его – распределить нагрузку по помещениям квартиры. В щите устанавливаются защитные устройства каждой цепи.
Помещения санузлов защищаются при помощи УЗО (устройств защитного отключения) или дифференциальных автоматов. Сечения кабелей каждой цепи рассчитываются аналогично вводному кабелю, с учетом нагрузки в каждом помещении квартиры.
Отдельные линии
Для электроплиты, духового шкафа, проточного нагревателя воды, стиральной машины (если мощность ее нагревательного элемента более 3,0 кВт) необходимо устраивать отдельные линии от распределительного щита. Каждая линия в квартире должна быть защищена своим автоматом.
На схеме должны быть отражены трассы проводов, места расположения розеток, выключателей, их мощность, высота установки от уровня пола.
Для разводки кабелей размечаются места установки распределительных коробок.
Определяется место установки прибора учета потребленной электроэнергии. В многоквартирном доме, как правило, для этого смонтированы коммунальные щиты на этажных площадках лестниц в подъездах.
Для систем сигнализации помимо трасс проводов определяются места установки пультов управления, датчиков.
Практический совет. При демонтаже старой проводки не нужно спешить с удалением проводов, проложенных в трубах или пустотах, их можно использовать как кондуктор для протягивания новой проводки.
Недостатки частичной замены электрической проводки
При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.
Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.
К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.
Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.
Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.
В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.
Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.
Таким образом, к минусам частичной замены электрической проводки можно отнести:
- увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
- увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
- повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.
Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.
Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.
Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.
Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.
Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.
После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.
Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.
Расположение распаечных коробок в панельном доме. Как найти распределительную коробку в стене?
Ремонт — дело необходимое, но проблематичное. Многие владельцы домов или квартир, когда затевают ремонтные работы, часто сталкиваются с проблемой поиска распределительной коробки.
Искать ее под слоем штукатурки, обоев или вовсе гипсокартонна задача не из легких. Хорошо, когда владелец дома или квартиры сам проводил монтаж электрической проводки или хотя бы присутствовал при данном моменте.
Что же делать тем людям, которые въехали в квартиру, где проводка была проведена до них? На самом деле, есть несколько эффективных способов поиска распределительной коробки, рассмотрим их более подробно.
Распределительные коробки в квартирах старого образца
- Хрущевка . В 60-е годы прошлого века распределительные коробки в хрущевках были из металла и закрывались они весьма громоздкой крышкой, замаскировать которую под отделочными материалами было затруднительно. Найти такую металлическую коробку можно визуально и невооруженным глазом. Как правило, в хрущевках они монтировались на расстоянии 15 см от потолочного уровня. Также железо имеет свойство ржаветь, окисление обязательно проявит себя на поверхности отделочного материала;
- Брежневка . В многоэтажных домах этого типа технология и методика монтирования распределительных коробок иная. Монтаж осуществлялся на стыке между стеной и потолком и закрывался оцинкованным листом металла, образовывая пустоту. Казалось бы, найти такую конструкцию не составит проблем, но вся дилемма заключается в том, что такой лист изрядно замазывался штукатуркой, что создает проблему поиска. Для успешного обнаружения можно использовать специальные детекторы-сигнализаторы или же вести от розетки индикаторную отвертку, ориентируясь по свету индикаторной лампы;
Сталинки . В таких домах поиск распределительной коробки будет основываться на простукивании стены на высоте 2,5-2,9 метра, так как в случае успешного обнаружения будет слышен характерный глухой звук.
Поиск распределительной коробки в квартирах современного типа
В домах, построенных в 2000-х годах и современных постройках, используются распределительные коробки из пластика. Они уже не маскируются толстым слоем штукатурки, а попросту оклеиваются аккуратно обоями или другими отделочными материалами.
Наиболее сложной ситуацией является поиск коробки под гипсокартоном. Вся проблема в том, что листы гипсакартона крепятся на металлическом профиле, и использовать магнит для поиска проводки не получится. Единственный выход — использование детектора-сигнализатора.
Если необходимо найти коробку от розетки, то подключаем к ней сетевой фильтр, к которому также следует подключить несколько мощных бытовых приборов. Включаем сетевой фильтр, затем приборы и при помощи использования обычной индикаторной отвертки идем от розетки вверх, по мере интенсивности свечения индикатора получаем точное местонахождение коробки.
Есть еще один способ определения распределительной коробки, но он не предоставляет 100% гарантии. В этом случае надеемся на то, что ее монтаж был осуществлён исходя из требований по электромонтажным работам, в соответствии с которым, коробка устанавливается на 15 см ниже от потолочного уровня (см. рисунок ниже).
Типовая схема разводки
Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.
Сразу стоит обратить внимание на несколько деталей:
- В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
- Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
- Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
- Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.
Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:
- Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
- Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
- Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.
Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:
Отличия видны невоооруженным глазом:
- распределительные коробки находятся не в тех местах;
- проводники практически нигде не расположены паралельно полу и потолку;
- вместо четырех линий сделано лишь две;
- схема питания напрочь изменена.
Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно
Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям
Сложности в работе
Многих загвоздок можно избежать, уделив достаточно времени подготовительному этапу. Планируя электросеть, обязательно рассматривают ее взаимное расположение с другими коммуникациями. Тогда проведение ремонта впоследствии не приведет к их поломке, несчастному случаю при пробое проводки.
От правильности расчета потребляемой мощности зависит выбор типа и сечения кабеля, количества мест подключения. Начинающие электрики допускают ошибку, отбрасывая возможность одновременного включения всех приборов. Результатом такого просчета становятся протянувшиеся по комнатам удлинители, нагромождения тройников. Другая распространенная ошибка: подбор комплектующих, исходя из существующего лимита. Обязательно предусматривают запас на будущее. Тогда при увеличении потребляемой мощности можно будет ограничиться только сменой автоматического выключателя.
Для бытовой сети следует прокладывать 3-х жильный кабель. Такого правила придерживаются, даже при отсутствии заземляющей шины в щитке. Заземление можно организовать позже. Распространенной ошибкой специалисты называют неправильное определение длины кабеля. Не рекомендуется стыковать два куска, даже самая надежная изоляция со временем изнашивается. Кроме того, место контакта имеет повышенное сопротивление, становится причиной нагрева.
Слабым местом любой проводки электрики считают места соединений. Некачественный контакт приведет к их нарушению. Проверенными способами нормы называют пайку, сварку. Соединительные коробки должны оставаться доступными для осмотра. Иначе замена жгута потребует демонтажа отделки. Если они закрыты штукатуркой, обоями, панелями, необходимо на схеме зафиксировать их месторасположение.
Специалисты советуют не экономить на защитных устройствах. Если подсчитать возможный убыток, то стоимость фурнитуры покажется вполне нормальной.
5 фатальных ошибок электромонтажа
5 этапов замены проводки в хрущевке
В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:
Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий
Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника
Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.
Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.
Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.
Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.
Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов
Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/
Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.
Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.
Также читают:
Огромное количество россиян, белорусов и жителей других стран до сих пор живут в хрущевках. Конструкционные элементы, будь то фундамент, плиты перекрытий, лестничные марши, могут прослужить еще десятки лет. Но системы коммуникаций имеют значительно меньший ресурс, и, соответственно, нуждаются в ремонте или полной замене. Особого внимания в хрущевке требует электропроводка. Ее замена гарантирует безопасное и полноценное пользования всеми современными бытовыми приборами.
Как прокладывать новые линии
Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.
На видео ниже наглядно показывается, как это правильно делать:
Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.
Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях
Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления
N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.
Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:
- По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
- В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
- Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.
Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.
Выбор способа прокладки электропроводки в квартире
Открытая проводка
Итак:
- Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
- Открытая проводка имеет определенные преимущества:
- Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
- Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
- При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.
- Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
- Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
- Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.
Прокладка провода в плинтусе
Скрытая проводка
Итак:
- Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
- В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
- Не занимает свободного пространства в наших и без того маленьких квартирах
- Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
- Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
- Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
- Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

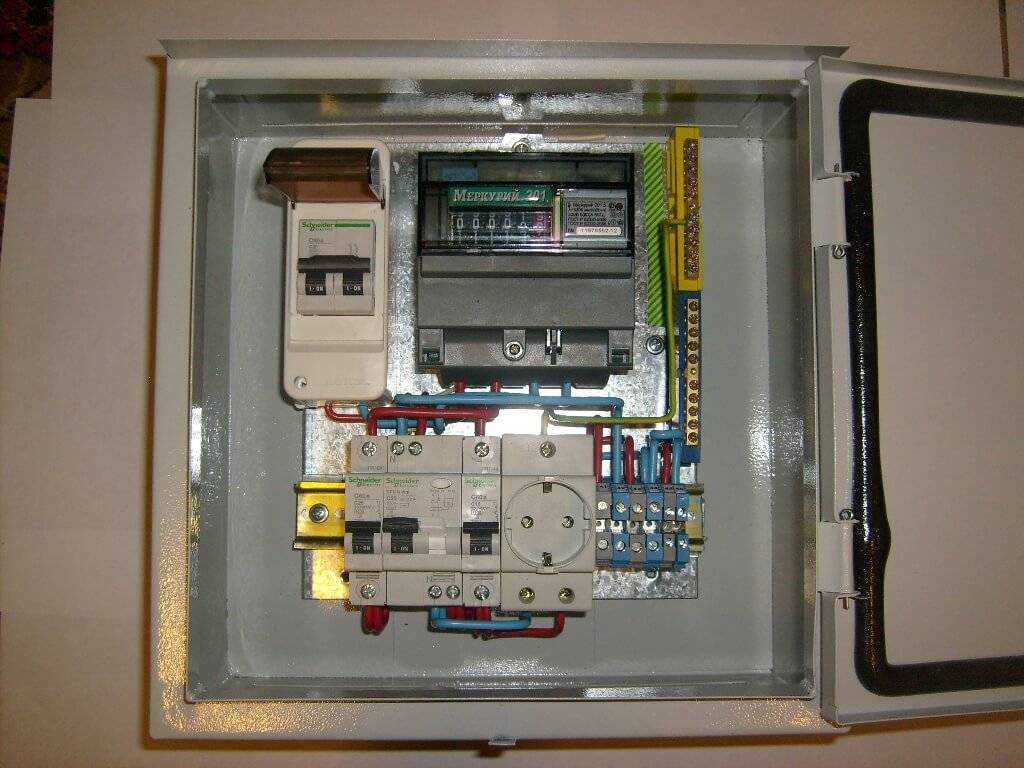

Подключение группового щитка
Подключение группового щитка1. Найти и отключить автоматы квартиры в этажном щите.
2. Отсоединить от автоматов и от нулевой шины старые провода в этажном щите .
3. Вытащить старые провода из этажного электрощита в щит для слаботочки.
4. Вытянуть старые провода из ниши в коридоре, все, кроме одного (случайно не вытянете провода от квартиры за стенкой).
5. К оставшемуся проводу (в подъезде) присоединить новый кабель ввода.
6. Вытянуть новый кабель ввода в коридор и подключить его к щитку .
7. В этажном щите снять старые автоматы и установить новый вводной автомат ввода .
8. Подключить вводной кабель к вводному автомату в этажном щите.
9. Подключить заземляющую жилу вводного кабеля к этажному щиту.
10. Включить вводной автомат.
11. Включить автомат для розетки роутера.
12. Заменить старый выключатель в коридоре на новый , заменить и подключить к нему новый кабель и в нише выполнить соединение новых кабелей от выключателя, освещения и группового автомата (старые провода к выключателю и к освещению меняем на новые кабели).
13. Те провода, которые вытянули из подъезда, временно подключаем к автоматам в новом групповом щитке.
В результате этих нехитрых действий мы имеем в квартире новый групповой щиток, одну действующую розетку и освещение в коридоре. Старая электропроводка в квартире работает (это для того, если заказчики в ней проживают).
Для того, что бы не запутаться и ничего не забыть, на видном месте возле группового щитка закрепляем листок со «шпаргалкой».
Группы электропроводок (шпаргалка)Расчет проводки и выбор схемы питания квартиры
Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.
Расчет электропроводки
Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.
Итак:
- Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
- Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.
- Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
- В итоге мы получаем следующую формулу: I=P/U
Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.
Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.
На фото представлены номинальные токи проводки разного сечения и материала изготовления
Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.
Выбор схемы питания квартиры
Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.
- Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
- Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.
Возможная схема питания вашей квартиры
- Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
- Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
- В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.
Опасность эксплуатации старой проводки
В настоящее время используется самая разнообразная электрическая техника в быту. В зависимости от функционала она обладает конкретным уровнем мощности. Старая проводка не рассчитана на выдерживание больших нагрузок. При одновременном включении нескольких электроприборов велика вероятность воспламенения электропроводки.
Электрощиток в старой пятиэтажке
К первоначальным признакам требуемой замены старых токопроводящих жил в хрущевке относятся:
- искрение и оплавление розеток в результате подключения приборов;
- проявление в помещении характерного запаха горелой изоляции;
- при подключении розеток или выключателей наблюдается обламывание концов провода;
- утечка тока через стены.
Почему квартира хрущевка нуждается в замене электропроводки: три главных причины
Как правило, о состоянии электропроводки люди задумываются только тогда, когда возникают какие-то проблемы. Но если вы живете в хрущевке, проблем ждать не стоит. За дело надо браться как можно быстрее. Потому что дома эти, в принципе очень старые. Большинству из них более полувека. А основными причинами срочно взяться за дело, в частности, являются следующие:
- Пришедшая в негодность изоляция. Если говорить о кабелях в ПВХ- изоляции, то срок их службы составляет не более 25 лет. Но в советские времена о такой «долгоиграющей» изоляции еще и не знали. Тогда широко использовалась изоляция резиновая. Причем ее долговечность была вдвое меньшей, чем у изоляции из ПВХ.
- Наличие алюминиевых жил. Из-за специфических свойств алюминия его запретили использовать в составе домашних электропроводок. Причем запрет этот действует уже почти два десятилетия.
- Значительно возросшая мощность бытового электрооборудования. При проектировании хрущевок разработчики исходили из того, что из приборов в распоряжении жильцов будут только радиоприемники, телевизоры, холодильники и утюги. В результате выбиралось соответствующее сечение кабелей. То есть такое, которое совершенно недостаточно в настоящее время.
Если в вашей квартире все еще используются алюминиевые провода, помните, что их контактные соединения требуют регулярной подтяжки. Причем делать это лучше хотя бы ежегодно!
Перечисленные выше причины являются вполне достаточным мотивом для того, чтобы, не откладывая в долгий ящик, поменять электропроводку в вашей хрущевке. Причем использовать лучше кабель ВВГнг-LS и ему подобные.
