Как сделать твердотопливный котел длительного горения своими руками: чертежи и инструкция по сборке

Виды дровяного отопления

Для обогрева помещений используется три варианта:

• Стандартное печное отопление.
• Водяное, при котором топится котёл, греющий воду.
• Каминное.

Печное

Традиционная русская печка— пережиток, хотя современное устройство выполняет схожие функции. На верхней части печи устраивают место для отдыха, а внутренняя — пригодна для приготовления еды. Основная функция прибора сохранилась: печное отопление с успехом обогревает помещение.

Особенность устройства — необходимость длинной вытяжки. При низкой тяге требуется достроить дымоход.

Водяное

Дровяной котёл, нагревающий воду, имеет средний КПД. Показатель больше печного, но меньше каминного. Преимущества — дешевизна устройства и монтажа, экономия топлива. Принцип действия прост: дрова, сгорая, нагревают воду в обвязке.

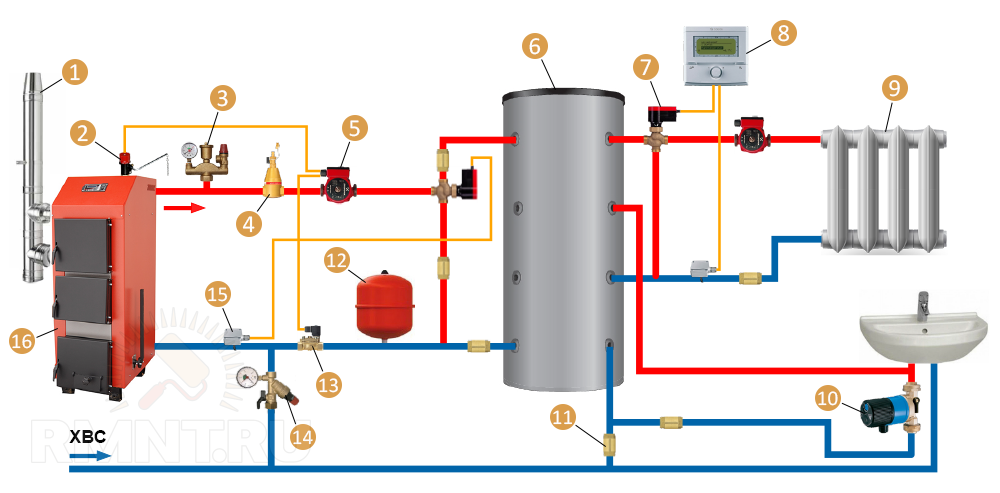

Фото 1. Схема водяного отопления частного дома с использованием котла, работающего на дровах.

Для водяного отопления требуется небольшая вытяжка. Для сжигания подойдёт некачественное топливо.

Каминное

Открытый камин непригоден для отопления, поскольку его КПД составляет всего 20%. Поэтому применяют каминопечи. Такие конструкции позволяют наслаждаться видом огня через жаропрочное стекло. Система тяги заставляет дым отдавать тепло устройству, прежде чем покинуть помещение.

Некоторые печи улучшают, комбинируя с водяным или воздушным отоплением. Соединённый с водным контуром, камин способен обогреть дом при помощи классических радиаторов. При добавлении в конструкцию конвекторов, печь может отапливать жилище через вентиляционную шахту, выводящую продукты сгорания на улицу.

Стоит ли делать самому

Промышленные агрегаты – сложные устройства, созданные на высокоточном оборудовании. Повторить конструкцию в деталях и сделать идентичный аппарат своими руками нелегко, а иногда невозможно. Но собрать простой надежный котел получится при наличии соответствующих профессиональных навыков и инструментов.

Плюсы

Самостоятельная сборка аппарата сэкономит средства. В работе можно использовать любые доступные материалы.

Достоинства самодельной сборки:

• экономия денег;
• возможность сделать конструкцию с учетом особенностей помещения и всех возможных нюансов.

Самостоятельная сборка сэкономит ваши средства.

При наличии необходимого материала, небольшой собственной мастерской и свободного времени можно собрать отопительную систему, не уступающую заводской по техническим характеристикам.

Минусы самоделки

Создание устройств такого уровня сложности в домашних условиях может окончиться неудачей.

Недостатки самостоятельного изготовления котла:

• большой объем работы, связанный со сваркой металла;
• риск создания недоработанной или пожароопасной конструкции.

Перед сборкой необходимо трезво оценить собственные силы и возможности.

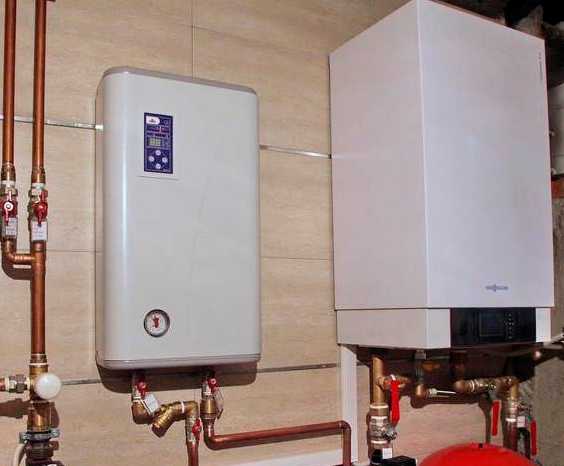

Как выбрать электрический котел и сэкономить

Первое, на что вы должны обратить внимание при выборе электрического котла — мощность. Самые экономичные котлы для отопления частного дома имеют не более 3 кВт мощности на 30 кв.м помещения

Очень важным моментом является выбор мощности котла для рационального расхода энергии.

Преимущества электрических котлов

Котлы для отопления частного дома электрического типа, очень часто можно увидеть в постройках загородного типа. Данный вид котлов имеет такие преимущества:

• Несложная внешняя конструкция;
• Просты в установке;
• Занимаемое пространство;
• Отсутствие дымохода;
• Система противопожарной безопасности.

Недостатки электрокотлов

Несмотря на свои плюсы, электрокотлы имеют и ряд недостатков.

1. Высокий расход электроэнергии

Если вы хотите свести представленные выше недостатки к минимуму, вам всерьез нужно задуматься над покупкой дорогостоящего котла, в комплектацию которого входят программы экономии.

Данные программы способны поддержать установленный пользователем температурный режим. Некоторые котлы обладают датчиками температуры и самостоятельно регулируют теплоту помещения.

Особенности изготовления и выбор материалов

Кроме знаний, навыков, чертежей и схем, для изготовления отопительного оборудования необходимо запастись материалами и инструментами. Что необходимо для изготовления оборудования?

Материалы и инструменты для изготовления оборудования

Материалы:

• Пластины из жаростойкой стали толщиной 4-5 мм для создания топки .
• Стальные листы толщиной 2-3 мм для изготовления корпуса.
• Стальные трубы для теплообменника, длина и диаметр которых рассчитываются индивидуально.
• Металлические трубы для дымохода.
• Арочная плита и решетка колосника.
• Дверца камеры сгорания зольника.
• Жароустойчивый кирпич.
• Раствор цемента.

Инструменты

• Сварочное оборудование с запасом электродов.
• Устройство для газовой резки.
• Болгарка с дисками.
• Аппарат для сгибания труб.
• Уровень, рулетка, маркер.

Рекомендации по изготовлению оборудования

Самодельные котлы для отопления частного дома обычно изготавливаются из металла. В домашних условиях сделать чугунную топку почти невозможно, покупка новой обойдется дорого. Многие домовладельцы заказывают их мастерам, специализирующимся на изготовлении отопительного оборудования. Чтобы в будущем не столкнуться с дефектами в работе отопления, рекомендуется принимать участие в процессе. Закупка материалов и комплектующих,  сборка котла отопления, установка и испытание готового устройства должны проходить в вашем присутствии.

Так как в камере сжигания твердотопливного устройства очень высокая температура, ее изготавливают из дорогостоящей легированной жаропрочной стали (нержавейки) 5 мм толщины. В целях экономии и упрощения сварочных работ вместо нержавейки нередко используются обычные толстые листы стали. Такие изделия недолговечны, а от температурных перепадов стальные стены могут деформироваться.

Надежная и эффективная самодельная твердотопливная установка обойдется дешевле заводской

Водяная рубашка изготавливается из обычного металла Ст 20 3 мм толщины. Такую сталь используют в производстве труб для горячей воды и пара. Поэтому для теплообменника подойдут дымогарные трубы диаметром 48—76 из этой же марки стали. Конструкция рубашки должна быть максимально жесткой. Это качество обеспечивается за счет приваривания к наружным стенкам топки ребер жесткости с шагом 120—150 мм. Внешние стенки резервуара также привариваются к ребрам.

Дверцы поддувала и топки должны быть двухслойными. Между металлическими слоями необходимо вложить теплоизоляционный слой из асбеста, базальтового волокна или их комбинации. Эти же материалы можно использовать для утепления корпуса. Петли на дверцах делаются регулируемыми, а притворы – герметизируются асбестовым шнуром. Чтобы не обжигать руки, запорные рукоятки оснащаются эбонитовыми или текстолитовыми насадками.

Создание котла с верхним горением

Пиролизные аппараты не только имеют большой КПД, но и нетребовательны к виду топлива, применяемого в них.

Необходимые инструменты

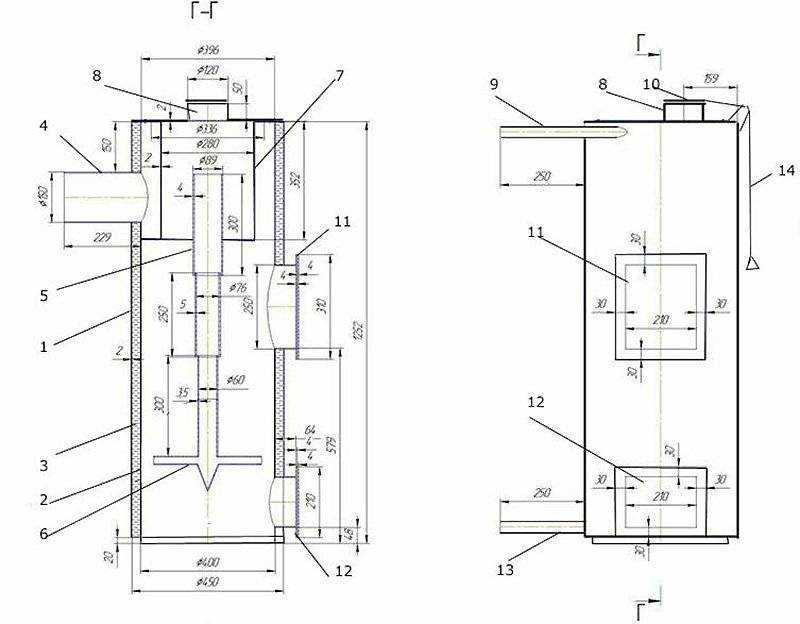

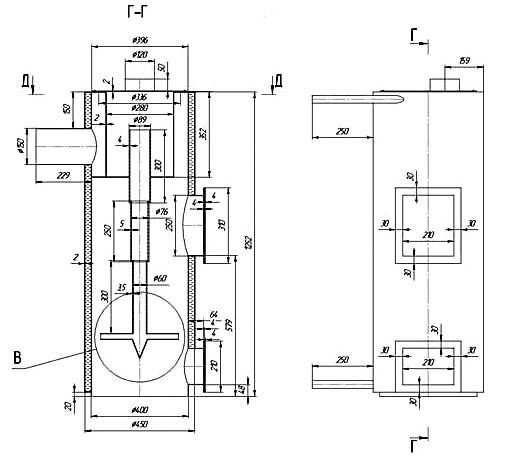

Для изготовления котла верхнего горения потребуются подробные чертежи и схемы. Это сложная конструкция. Для ее создания необходимы опыт и навык.

Инструменты:

• сварочный аппарат;
• шлифовальная машинка;
• инструменты для работы с металлом.

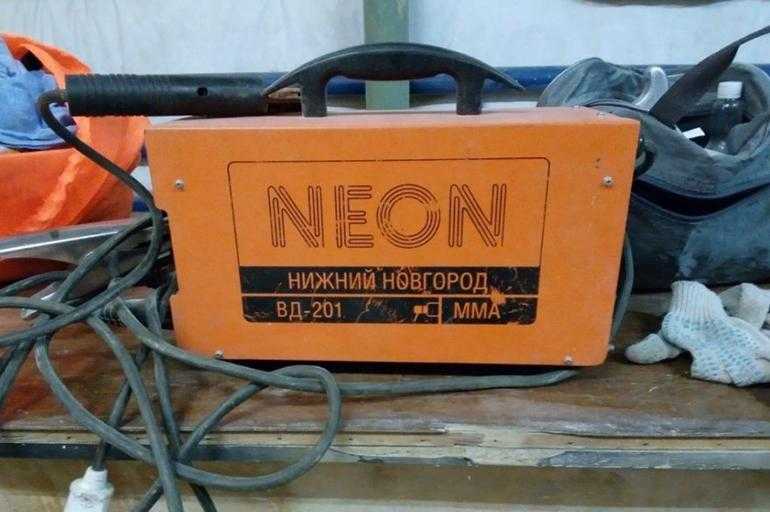

Для изготовления котла нужен сварочный аппарат.

В мастерской должны быть в наличии лобзики, шлифовальный круг большого диаметра и плоскогубцы.

Расходный материал

Сборка устройства осуществляется из листового железа и труб разного диаметра.

Материалы:

• труба длиной 130 см и диаметром 50 мм;
• труба длиной 150 см и диаметром 45 мм;
• 2 металлических кольца диаметром 50 см и шириной 25 мм;
• труба длиной 120 см и диаметром 60 мм;
• металлические ручки и задвижки;
• уголки;
• листы железа;
• асбестовый шнур и полотно.

Сборка устройства осуществляется из труб разного диаметра.

Если нет труб нужного диаметра, то их можно сделать из листового железа самостоятельно или обратиться в компанию, занимающуюся прокатом.

Изготовление котла

Практически весь процесс создания конструкции – это сварочные работы. В первую очередь собирают корпус отопительной системы, затем – ее отдельные части.

Порядок сборки устройства:

1. 2 трубы диаметром 150 и 130 см вложить одну в другую и сварить при помощи кольца, сделанного из металлического уголка.
2. Из листа железа вырезать круг диаметром 45 см. Приварить его к днищу конструкции.
3. В нижней части вырезать отверстие для зольника. Установить дверцу и уплотнить асбестовым шнуром. Аналогичную операцию произвести в верхней части котла для создания окна под загрузку топлива.
4. Сверху вырезать отверстие под патрубок и приварить трубу.
5. Внизу и сверху конструкции приварить патрубки для воды диаметром 40-45 мм. На них нарезать резьбу.
6. Вырезанный из железа круг приварить к трубе диаметром 6 см, а с нижней его стороны закрепить уголки.
7. Установить воздушный распределитель в корпус котла. Надеть на него сверху металлический круг диаметром 50 см с отверстием для трубы посередине и приварить.

После испытания устройства его можно монтировать и подключать к дымоходу.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача. также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен. как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

https://youtube.com/watch?v=MXDrrx1ukIc

Как правильно сделать дровяное отопление

Общая схема дровяного отопления

Современное дровяное отопление загородного дома существенно отличается от старых схем. Для этого уже практически не используют большие кирпичные печи. Они выполняли функцию теплообменника – нагреваясь, их поверхность передавала тепло воздуху в помещении. Однако на смену им пришло современное дровяное отопление на дачу с монтажом котлов, разводки труб, радиаторов и батарей.

Особенностью является возможность использовать несколько типов конструкций для сжигания дров – печи, камины или котлы. Все зависит от площади дома, возможности размещения отопительных приборов и бюджета всего мероприятия. Для того чтобы сделать дровяное отопление частного дома своими руками потребуется учесть следующие факторы:

Требуемая тепловая мощность системы. Зависит от степени теплоизоляции дома, его объема и климатических особенностей региона;

Необходимость организации отдельной котельной

Важно знать, что дровяной котел для отопления дома должен устанавливаться в отдельном помещении, к которому предъявляются особые требования;

Место для складирования запаса дров. Согласно правилам безопасности запрещается хранить твердое топливо в одном помещении с котлом.

Что же лучше всего выбрать — дровяной котел отопления для дачи, камин или печь? Все зависит от параметров здания и финансовых возможностей. Оптимальный вариант – сделать водяное отопление, в котором функцию нагрева воды будет выполнять котел. Для более детального анализа следует взвесить все «за» и «против» для каждого вида отопительного прибора.

Как правильно сделать дровяное отопление

Общая схема дровяного отопления

Современное дровяное отопление загородного дома существенно отличается от старых схем. Для этого уже практически не используют большие кирпичные печи. Они выполняли функцию теплообменника – нагреваясь, их поверхность передавала тепло воздуху в помещении. Однако на смену им пришло современное дровяное отопление на дачу с монтажом котлов, разводки труб, радиаторов и батарей.

Особенностью является возможность использовать несколько типов конструкций для сжигания дров – печи, камины или котлы. Все зависит от площади дома, возможности размещения отопительных приборов и бюджета всего мероприятия. Для того чтобы сделать дровяное отопление частного дома своими руками потребуется учесть следующие факторы:

Требуемая тепловая мощность системы. Зависит от степени теплоизоляции дома, его объема и климатических особенностей региона,
Необходимость организации отдельной котельной

Важно знать, что дровяной котел для отопления дома должен устанавливаться в отдельном помещении, к которому предъявляются особые требования,
Место для складирования запаса дров. Согласно правилам безопасности запрещается хранить твердое топливо в одном помещении с котлом

Что же лучше всего выбрать дровяной котел отопления для дачи, камин или печь? Все зависит от параметров здания и финансовых возможностей. Оптимальный вариант – сделать водяное отопление, в котором функцию нагрева воды будет выполнять котел. Для более детального анализа следует взвесить все «за» и «против» для каждого вида отопительного прибора.

Принцип работы двухтрубной системы

Принцип работы двухтрубной системы отопления частного дома наглядно показан на схеме.

Основные этапы:

1. Теплоноситель (чаще всего это вода) нагревается в котле и поступает одновременно на все радиаторы отопления. Для этого служит подающая труба, мастера ее называют «подача», на рисунке она обозначена красным цветом.
2. Проходя через батареи вода отдает им часть своего тепла и возвращается в котел по отводящей трубе, или в разговорном варианте «обратке», на схеме она синяя. При этом часть воды, при нагревании увеличившись в объеме, попадает в расширительный бак.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

Плюсы двухтрубного отопления

Владельцев частных домов система привлекает следующими достоинствами:

1. Способность системы отопления работать без насоса. Связанно это с тем, что в двухтрубной системе не происходит падение давления и для эффективной работы достаточно естественной конвекции.
2. Регулировка температуры каждого радиатора проводится с помощью кранов, термостатов. Это позволяет более оптимально распределить теплоноситель по батареям, что не только повышает эффективность, но и позволяет сэкономить на топливе.
3. Возможность проведения ремонта без остановки всей системы. При повреждении одного из радиаторов, его можно отремонтировать или заменить, перекрыв соответствующие вентили.
4. Разнообразие вариантов двухтрубной системы. Это позволяет использовать ее в домах различной этажности, независимо от площади и количества помещений.

Недостатки

Основных всего два:

1. Стоимость. По сравнению с однотрубной, цена значительно выше из-за большего количества материала.
2. Сложность и трудоемкость монтажа. Имеется ввиду не только монтаж труб, но и строительные работы: сверление отверстий, штробление стен и прочее.

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.

Цены на компоненты для двухтрубной системы отопления

двухтрубная система отопления

Инструкция по изготовлению

Когда есть всё необходимое (материал и инструмент), остается лишь собрать котел в такой последовательности:

• Берем 2 бочки с разным диаметром, толщиной стенок не менее 4 мм;
• Болгаркой вырезаем отверстия под зольник и водяной контейнер;
• Устанавливаем один цилиндр меньшего диаметра во внутрь другого;
• Привариваем крышку над ними, зольник, топку;
• Закрываем дверцу;
• Привариваем водопроводные трубы, патрубок для обратного клапана (сброса давления);
• Внутри печи монтируем решетку;
• Делаем отверстие под дымоход;
• Устанавливаем трубу;
• Проверяем герметичность.

Когда  в котле отсутствуют течи, он подсоединяется к системе отопления и водопроводной сети.

После установки котла своими руками в систему отопления нужно проверить корректность его работы. Правильно собранное устройство будет нагревать теплоноситель (воду или масло) в процессе сжигания топлива. Если он плохо это делает, то следует проверить наличие воздушных пробок в сети отопления, понизить давления паров за счет их сброса.

В любом случае нужно понимать принцип работы такого рода котла, чтобы не было эксцессов и проблем в процессе его эксплуатации.

1 Виды устройств

Чтобы отопить частный дом, квартиру или офис, устанавливается котел. Он может работать на газе, электричестве, дровах. Не рекомендуется самостоятельно изготавливать газовые котлы. Такое оборудование должно соответствовать определенным техническим требованиям.

Электрические агрегаты просты в эксплуатации, но из-за высокой цены на электроэнергию они невыгодны. Специалисты советуют устанавливать такое оборудование:

• в гараже;
• на даче;
• где есть необходимость в периодическом отоплении.

Предварительно специалисты рекомендуют определиться с моделью твердотопливного агрегата. По принципу действия различают следующие приборы:

• на дровах;
• пиролизные;
• пеллетные;
• длительного горения.

Чтобы самодельный дровяной агрегат был долговечным, специалисты советуют изготавливать его из нержавеющей жаростойкой стали либо чугуна. Чаще котел собирают из листовой стали толщиной более 4 мм. Для обеспечения естественной циркуляции теплоносителя применяют контуры отопления и арматуру значительного диаметра.

Дополнительно накопительная емкость размещается на высоте. При отсутствии такой возможности специалисты советуют воспользоваться циркуляционным насосом, который уменьшит диаметр труб. Окружность патрубков должна быть не меньше 32 мм. Для их изготовления подойдет стальная труба с толстыми стенами. В качестве контура отопления используется оцинкованная сталь

Отдельное внимание уделяется герметизации резьбовых соединений

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

1. Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
2. Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
3. Простая установка настенного котла в деревянном доме.
4. Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

• значительная масса агрегата, ведь для его изготовления применяется чугун;
• человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
• повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
• невысокий КПД, максимум 80%;
• большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Общие принципы и возможности реализации идеи

Любой котел, неважно будь то самодельный водяной котел отопления, либо самодельный котел отопления в печь, предусматривает наличие следующей конструкции: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода). Эффективность работы такой простой конструкции зависит от двух главных факторов:. Эффективность работы такой простой конструкции зависит от двух главных факторов:

Эффективность работы такой простой конструкции зависит от двух главных факторов:

• Строение теплообменника. При увеличенной контактной площади теплообменника и топливного бака тепло передается быстрее, а теплоноситель используется более эффективно
• Качество сгорания топлива. Качественная конструкция самодельного котла для водяного отопления предусматривает хороший приток кислорода в бак со сгорающим топливом. Если же происходит улетучивание разогретых газов или паров топлива, то конструкцию необходимо дорабатывать

Для того, чтобы собрать котел, необходимо учесть два важных нюанса:

• Доступность исходных материалов. Конечно, для самодельных котлов отопления на дровах лучше использовать жаропрочные виды стали, но на практике используются обычные стальные листы — достать их куда проще, да и стоят они на порядок дешевле
• Способы обработки материалов. Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних условиях просто не получится ввиду отсутствия технической базы. А приобрести такую базу дороже, чем создать несколько отопительных котлов

Принцип работы котла на твердом топливе

Функционируют аппараты этого типа на торфе, дровах, угле или отходах пиломатериалов. Есть универсальные устройства, которые можно заправлять любым подходящим ресурсом.

Теплообмен котлов с окружающей средой происходит следующими способами:

• водяным;
• паровым;
• воздушным.

Традиционные агрегаты работают по такому же принципу, что и обычные печи. В нижней части устройства находится окошко, в которое загружают топливо: дрова или уголь.

Твердотопливные котлы работают на торфе и дровах.

Котел длительного горения представляет собой удлиненную металлическую камеру, внутри стен которой циркулирует вода. Сжигание топлива происходит в верхней части агрегата, а пламя распространяется сверху вниз, обеспечивая его полную выработку. Заводские устройства оснащают предохранительным клапаном и вентиляторами, повышающими безопасность аппарата.

Пеллетные котлы оснащены дополнительным бункером для хранения древесины. Из него с помощью автоматического устройства она подается в камеру, где происходит горение. В такой системе используют специальные пеллеты, спрессованные из опилок и доходов. Контроль за уровнем топлива осуществляется через особые датчики.

В пиролизных котлах используют дрова, но принцип их работы отличается от такового у аналогичных отопительных устройств. В процессе горения под воздействием высокой температуры древесина превращается в уголь, выделяя окислившийся газ.

Что потребуется для установки твердотопливного котла?

Итак: как установить твердотопливный котёл, что потребуется для монтажа? Здесь хотелось бы сразу отметить, что грамотное создание системы отопления — это долгая и скурпулёзная задача, для реализации которой нужен опыт и специальный инструмент. Будь то котёл на дровах длительного горения или какой другой тип. Потому заниматься этим самостоятельно, крайне не рекомендуется. Перед монтажом системы необходимо произвести расчёты параметров котельной, исходя из особенностей принципа работы котла, продумать уклоны. Потом сделать разводку труб с теплоносителем и спайку соединительных элементов, не говоря о мембранных расширительных баках для отопления, бойлерах и прочем. Для всего этого нужно специальное оборудование, специальный паяльник для пластиковых труб, или сварочный аппарат, ножницы для труб и многое другое.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Как правильно сделать дровяное отопление

Общая схема дровяного отопления

Современное дровяное отопление загородного дома существенно отличается от старых схем. Для этого уже практически не используют большие кирпичные печи. Они выполняли функцию теплообменника – нагреваясь, их поверхность передавала тепло воздуху в помещении. Однако на смену им пришло современное дровяное отопление на дачу с монтажом котлов, разводки труб, радиаторов и батарей.

Особенностью является возможность использовать несколько типов конструкций для сжигания дров – печи, камины или котлы. Все зависит от площади дома, возможности размещения отопительных приборов и бюджета всего мероприятия. Для того чтобы сделать дровяное отопление частного дома своими руками потребуется учесть следующие факторы:

Требуемая тепловая мощность системы. Зависит от степени теплоизоляции дома, его объема и климатических особенностей региона;

Необходимость организации отдельной котельной

Важно знать, что дровяной котел для отопления дома должен устанавливаться в отдельном помещении, к которому предъявляются особые требования;

Место для складирования запаса дров. Согласно правилам безопасности запрещается хранить твердое топливо в одном помещении с котлом.

Что же лучше всего выбрать — дровяной котел отопления для дачи, камин или печь? Все зависит от параметров здания и финансовых возможностей. Оптимальный вариант – сделать водяное отопление, в котором функцию нагрева воды будет выполнять котел. Для более детального анализа следует взвесить все «за» и «против» для каждого вида отопительного прибора.

Автоматика и обвязка дровяных котлов

Как уже упоминалось, регулировать мощность котла можно только по изменению количества поступающего кислорода. Наиболее эффективно и точно эта система работает в шахтных котлах пиролизного типа на дровах или брикетах.

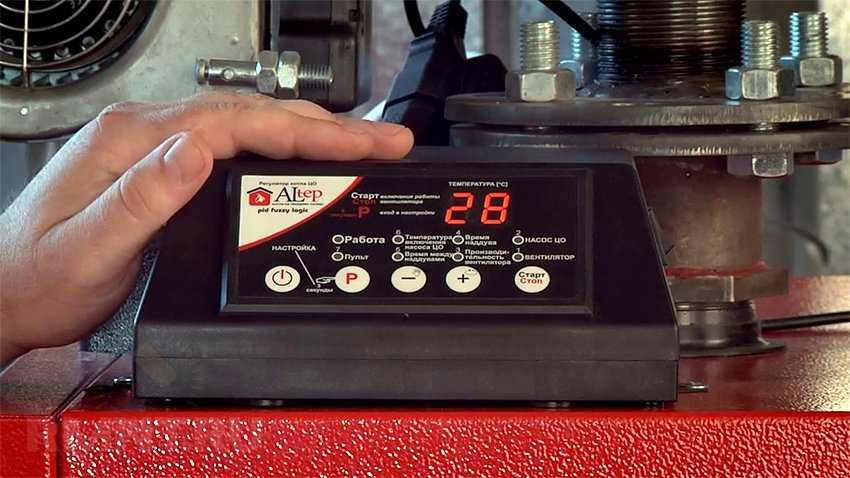

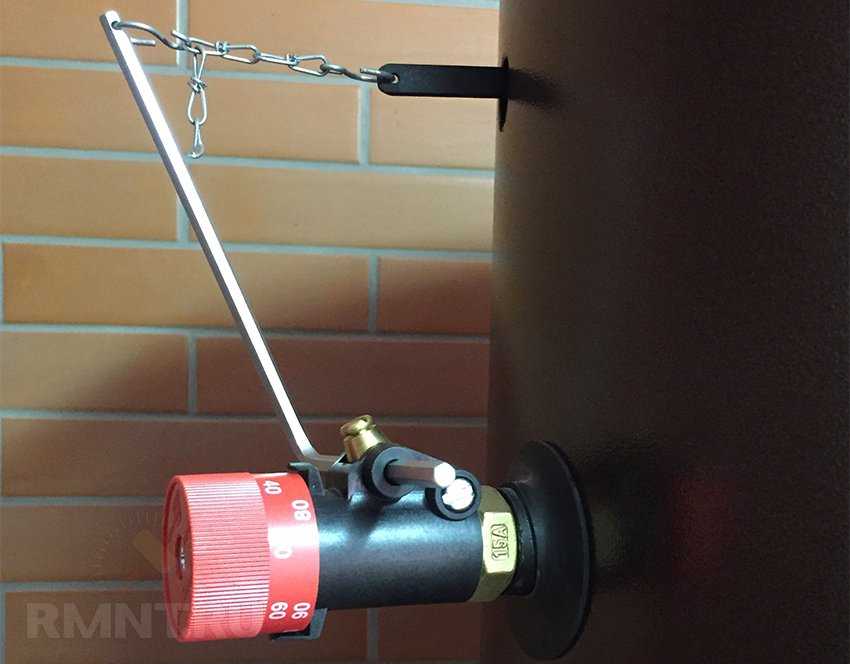

В основной комплекс автоматики входят электронный блок управления, вентилятор, регулятор тяги с электрическим приводом и термопара, плотно примотанная к патрубку подачи. Все эти комплектующие продаются как по отдельности, так и комплектами под определённую модель котла. В среднем вся автоматика обходится около 4-5 тысяч рублей

Отдельно упомянем важность наличия защиты от падения заслонки и герметизационных пазов на загрузочных и ревизионных люках, дымоходе, системе стабилизации тяги

Для твердотопливных котлов предусмотрен ряд защитных устройств другого рода, устанавливаемых в гидравлическую обвязку. Из безусловно обязательных это циркуляционный насос и защита топки от перегрева — группа безопасности для сброса избыточного давления

Обратите внимание, что выпускной штуцер клапана сброса должен быть повёрнут к стене или снабжён шлангом, чтобы при срабатывании не травмировать присутствующих людей. Требованиями безопасности может быть предусмотрена установка подтравливающего клапана дымохода для стабилизации тяги и горения, он монтируется сразу на выходе из котла или непосредственно перед конечным вертикальным участком

Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

Для чугунных котлов практикуется установка двухходового клапана, подмешивающего воду из горячего отвода для недопущения поступления холодной воды в разогретую топку. При установке теплоаккумулятора добавляется трехходовой электрический клапан, запускающий подачу тепла в бак только после прогрева основного состава. Контроль ведётся по температуре обратки, дополнительный контур включается за 7-10 ºС до достижения температуры отсечки. В этом аспекте наиболее предпочтительны блоки управления с ПИД-регулятором.

Мощность оборудования

В конечном итоге для котла важны не столько подробности его внутреннего устройства, сколько основные рабочие показатели, которых удалось достичь использованием ряда инженерных инноваций. Важнейший и определяющий параметр котла — его номинальная мгновенная мощность. Теплоёмкость у разных видов топлива разная, как и у разных пород дров, производитель не может её точно предугадать и обсчитать номинальную мощность в отдельно взятом режиме эксплуатации.

Определение мощности происходит по двум показателям. По объёму топки можно судить о массе закладки. В среднем считается, что на каждый киловатт мощности дровяного котла приходится 2,5-3 л объёма камеры горения. Получив мгновенное значение выделяемой при сгорании мощности, можно прогнозировать, какая её часть может быть поглощена теплообменником при разных температурных режимах работы. Обычно поглощение сознательно делают выше расчётного выделения теплоты в условиях горения, близких к оптимальным, но такой подход чреват неприятностями.

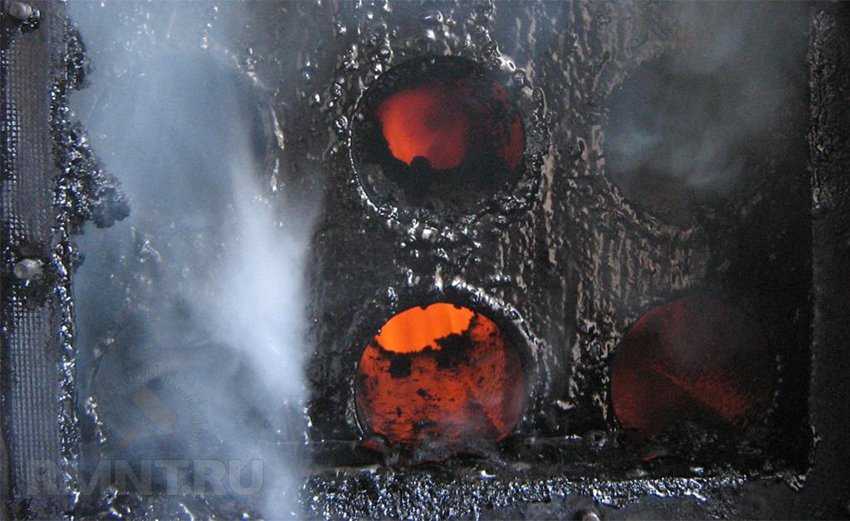

Дело в том, что все дровяные котлы страдают общей болезнью — образованием дёгтя из-за высокой влажности сжигаемой древесины. Конденсация происходит только при достаточно высокой разнице температур. Так, образование наростов на экономайзере или вторичном теплообменнике может прекратиться при нагреве теплоносителя до 40-45 ºС. Суть здесь в том, что если загружать котёл наполовину, его мощности не хватит для нормального нагрева стенок и теплообменников, из-за чего оборудование попросту «потечёт».

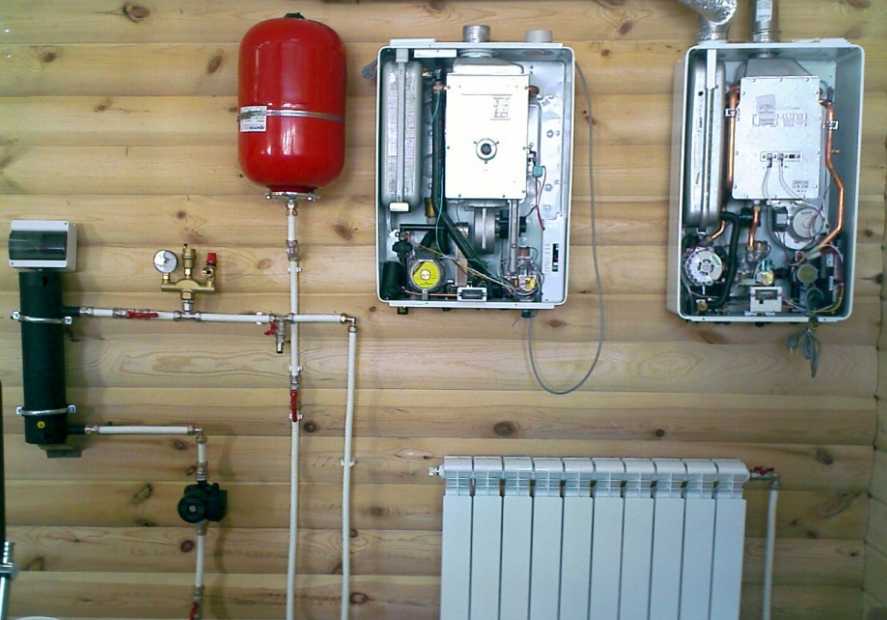

Отопление загородного дома без использования газа и дров

Владельцы собственного жилья решают немало проблем, связанных с коммуникациями и обустройством дома. Хорошо налаженная система обогрева жилого помещения — одна из них. Установить газовое отопление возможно не всегда, и на это есть ряд весомых обстоятельств: отсутствие магистрали, дороговизна топлива или невозможность подключения к основному трубопроводу.

Считается, что лучшими видами отопления, используемыми для обогрева загородного дома или дачи, являются электрическая установка отопления и твердотопливные котлы.

При этом обогрев дома с помощью дров невозможен из-за отсутствия необходимого оборудования, проблем с выводом дымохода или отсутствием постоянного источника топлива. Поэтому такая проблема, как сделать отопление загородного дома или дачи без использования газа и дров, является для многих актуальной. Но данный вопрос можно решить, используя другие варианты отопления.

Изготовление дровяного котла своими руками

Самодельный котел Сложно ли сделать дровяной котел для дома своими руками? Главным условием для этой конструкции является толщина и сорт используемой стали. В заводских моделях наружный корпус изготавливается из жаропрочной стали толщиной от 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

Оптимальным вариантом является создание сварной конструкции, которая по форме будет схожа с заводскими моделями. Однако если рассчитать трудоемкость работы и стоимость материалов – разница между покупкой и самостоятельным изготовлением будет невысока. Поэтому в качестве альтернативы дровяным печам для дома с водяным теплоснабжением нередко используют простые стальные бочки. Главным условием является толщина их стенки – от 1,5 мм.

Для изготовления потребуется емкость около 200 л. Она разрезается вдоль и внутри устанавливается перегородка. Ее длина должна быть меньше протяженности бочки. Это необходимо для монтажа колосников.

Затем на торцевой стороне вырезаются отверстия для монтажа дверей. Их следует подобрать заранее, чтобы не ошибиться с размерами. Для удаления угарных газов с обратной стороны конструкции врезается дымоходная труба. Ее диаметр может составлять от 50 до 100мм.

Однако судя по отзывам о подобном дровяном котле отопления можно отметить следующие недостатки:

• Низкий показатель КПД;
• Нагрев корпуса, что может привести к ожогам при прикосновении;
• Небольшой срок эксплуатации.

Подобные конструкции используются для отопления небольших хозяйственных помещений – гаража, склада и т.д. Для дома лучше всего приобрести заводскую качественную модель. Она будет соответствовать современным схемам дровяного отопления.

Модель котла	Мощность, кВт	Стоимость, руб.
Buderus Logano G221	20	69900
Dakon DOR F 24	24	60300
Proterm DLO 30	24	58450
