Двухполюсный автомат и его отличие от однополюсного: возможности и назначение

Монтаж автоматических выключателей

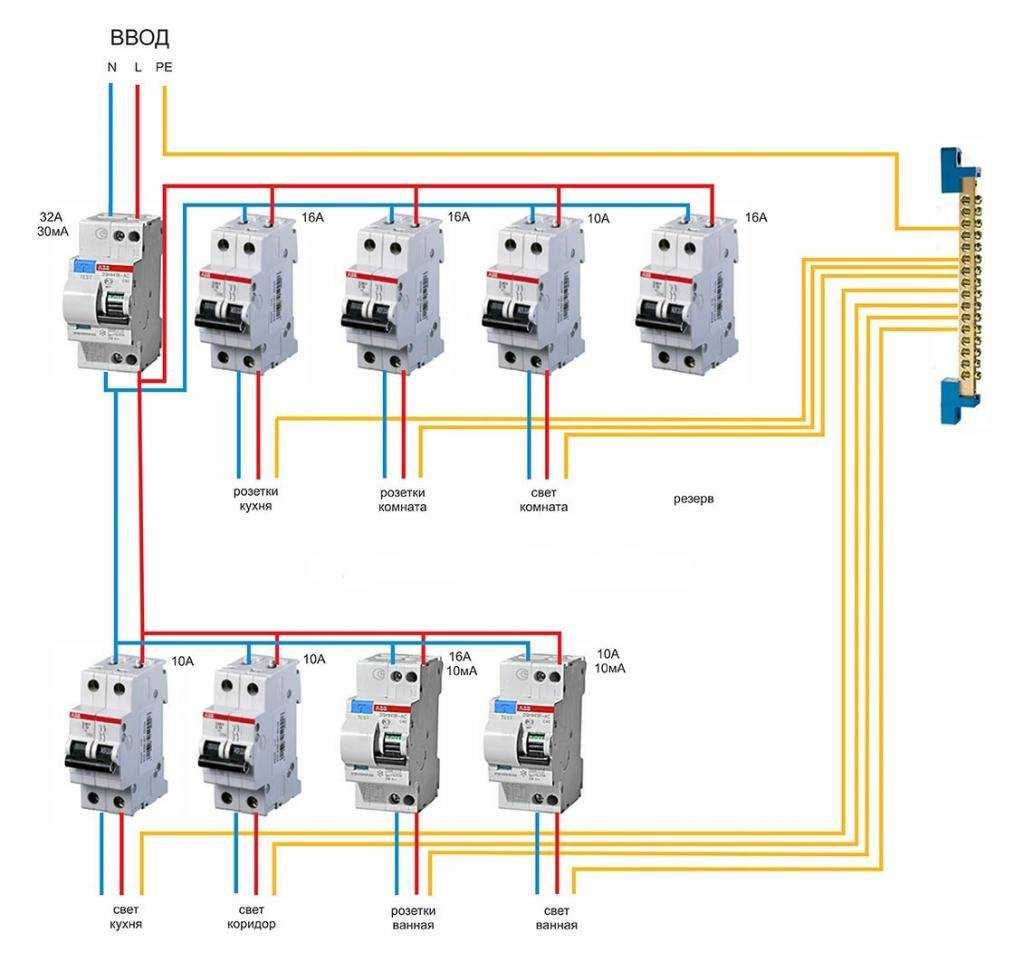

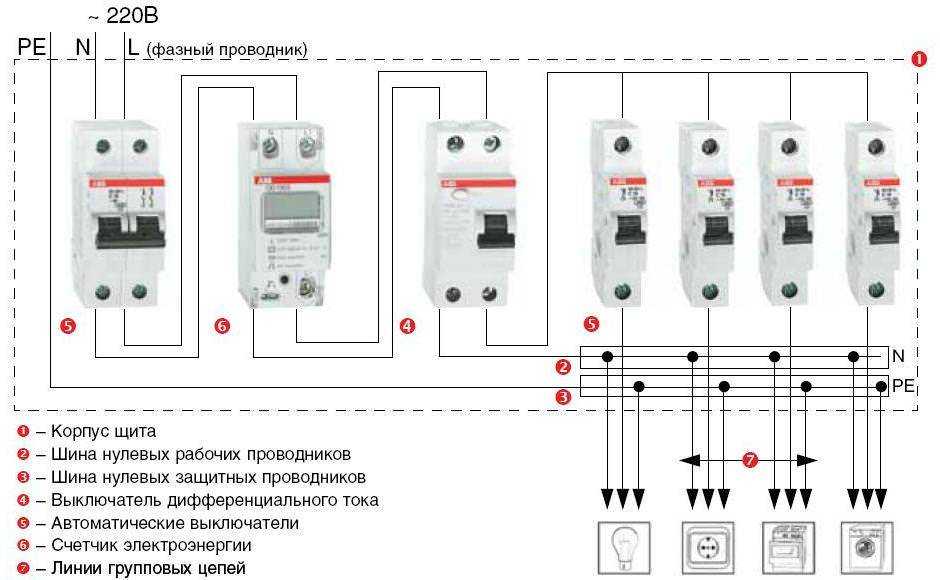

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

Однополюсный выключатель используется при монтаже розеток и систем освещения.
Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.

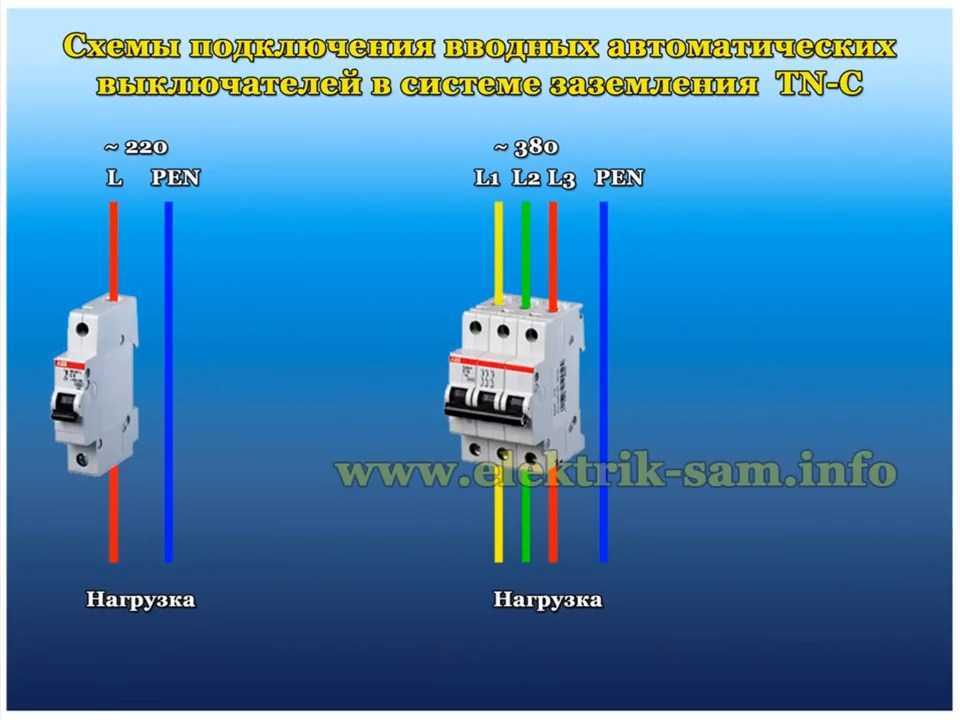

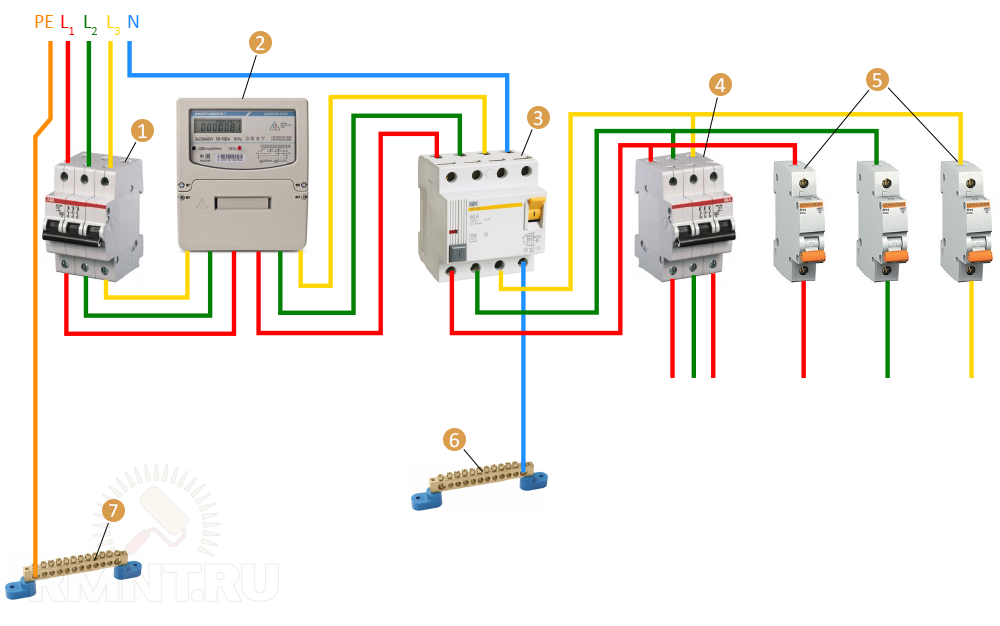

Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Где и как можно использовать трехполюсный автоматический выключатель для защиты оборудования

Трехполюсный автоматический выключатель не является новой концепцией использования для защиты трех однофазных нагрузок с целью экономии места и затрат.

Но что если защищаемые нагрузки, например, электродвигатели, имеют разные технические данные и требуют разных видов защиты? Во многих устройствах — например, машинах и установках с несколькими нагрузками — обычно имеет смысл защищать каждую нагрузку отдельно и индивидуально.

Оптимальная безопасность электрической нагрузки

Индивидуальная защита, в отличие от групповой, обеспечивает оптимальную безопасность каждой электрической нагрузки от возможных повреждений, вызванных перегревом. Кроме того, исключается возможность ложных срабатываний. Если однополюсной защиты достаточно, то такие автоматические выключатели для защиты оборудования надежно могут справляться с этой задачей. Пример: если в одном агрегате необходимо защитить три двигателя, для этой цели потребуются три одно полюсных автоматических выключателя.

Другой альтернативой является использование трех однополюсных выключателей вместо одного трехполюсного выключателя. Это значительно уменьшит время монтажа и требования к пространству. Кроме того, в случае сбоя нагрузки все три нагрузки всегда будут отключены от напряжения питания, включая неисправные нагрузки. Это обеспечит полное отключение агрегата.

Трехполюсный автоматический выключатель и его особенности

Однако трехполюсный автоматический выключатель может использоваться только при условии, что номинальные значения тока автоматических выключателей будут сопоставлены с рабочими характеристиками нагрузок. Если тремя защищаемыми нагрузками являются три одинаковых электродвигателя, можно использовать любой стандартный трехполюсный автоматический выключатель. Но что, если для используемых двигателей требуются разные номиналы выключателей? Стандартные трехполюсные автоматические выключатели должны быть отключены, потому что их трехполюсные камеры имеют одинаковые номиналы.

Комбинации тепловых автоматических выключателей E-T-A, например трехполюсный 3130 или многополюсная модель 3140 с кнопочным управлением, предлагают потенциальное решение. Их камеры полюсов могут быть оснащены различными биметаллическими расцепителями. Это позволяет пользователям выбирать требуемые значения тока из всего диапазона значений тока выключателя.

Типы автоматических выключателей

Трехполюсный автоматический выключатель 3130 с кулисным приводом может иметь биметалл 5 А в камере первого полюса, биметалл 10 А во второй камере и биметалл 16 А в третьей камере. Типы автоматических выключателей E-T-A 3130 и 3140 имеют международные сертификаты, включая VDE, UL, CSA и CCC, даже если они оснащены различными биметаллическими расцепителями, и поэтому подходят для глобального использования.

Многополюсные автоматические выключатели могут быть особенно полезны, когда используются для защиты однофазных нагрузок или нагрузок постоянного тока. Если многополюсный автоматический выключатель предназначен для защиты различных нагрузок, то номинальные значения тока в разных полюсных камерах следует отрегулировать в соответствии с пределами отключения нагрузок. Комбинации автоматических включателей/выключателей E-T-A отвечают этим требованиям.

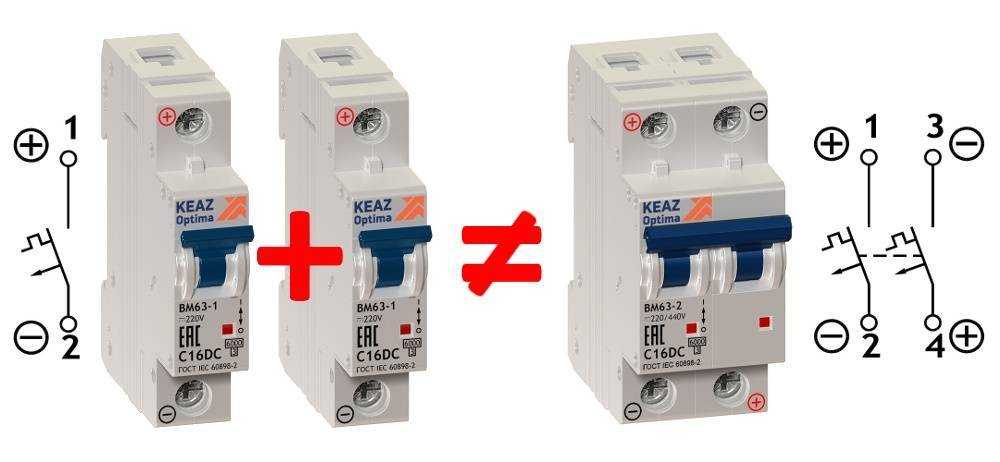

Можно ли объединять однополюсные автоматы в двухполюсные или трехполюсные?!

Техническое обслуживание в период эксплуатации

Нормальные условия действия двухполюсных и трехполюсных автоматических выключателей позволяют выделять время на технический осмотр приборов не чаще одной профилактики за три года работы. Этот факт лишний раз подтверждает высокое качество исполнения практически любых автоматов.

Техническое обслуживание приборов. Эта процедура предусматривает тестирование целостности устройств и надёжности контактных групп. В рамках техобслуживания выполняется чистка приборов и мест их размещения. Проверяется качество работы автоматических механизмов

Между тем, согласно инструкций, технический осмотр обязательно выполняется, если автоматический выключатель срабатывал по причине тока короткого замыкания.

Для любой причины, будь то срабатывание устройства в условиях аварийной ситуации или техобслуживание по графику, технический осмотр устройств выключает в себя:

диагностирование механизма включения/отключения в ручном режиме без нагрузки;
проверку затяжки винтов основных и свободных контактов;
надёжность крепежа прибора к основанию;
очистку от загрязнений и посторонних предметов;
имитацию отключения методом механического воздействия на чувствительный элемент;
проверку работоспособности в рабочем режиме.

Практика пользования электрическими сетями отмечает обращение с приборами разных производителей, включая отечественных и зарубежных.

Большая часть всех эксплуатируемых устройств автоматической защиты характеризуется безупречной работой в плане качества.

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Критерии выбора электрооборудования

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

Вам это будет интересно Подключение рн 113

Примеры расчета автоматических выключателей

Подключение двухполюсного автоматического выключателя

Перед тем как подключить автоматический выключатель необходимо разобраться с назначением данного устройства, его функциями и возможностями. Автоматический двухполюсный выключатель — это по большому счёту два однополюсных автомата собранных в едином корпусе. Согласно ПУЭ нельзя производить отключение только одного фазного провода или же нулевого, для обеспечения безопасного эксплуатации электроустановок. Данное устройство имеет несколько защит:

От короткого замыкания, то есть от резкого нарастания больших токов, которые возникают при этом в цепи;
От длительного повышения тока больше номинального, на заданную и чётко рекламированную величину.

То есть автомат отключится аварийно если он, допустим, рассчитан на рабочую силу тока равную 20 А, а в течение 20 минут через него будет протекать, например, 25 А в нём сработает тепловое реле, которое может препятствовать повторному включению. Только после того, как автоматический выключатель, а точнее, его тепловое реле, остынет до рабочей температуры будет возможность произвести повторное включение. А также автомат отключится если в отходящей цепи, то есть той которая пошла к потребителям, произойдёт короткое замыкание.

Для подключения выключателя нужно для начала определиться с источником энергии, то есть откуда он будет запитан. Установка автоматических выключателей в щитке будет осуществляться в любом случае тоже от автомата только с большим номиналом.

Известен источник, к которому можно подключить верхние контакты автомата, теперь нужно определиться с тем выдержит ли он все нагрузки и всех потребителей, которые будут подключены. Каждый электрический прибор имеет свои номиналы:

Потребляемой мощности;
Напряжения;
Силы тока.

Читать далее: Светодиодные лампы ASD назначение виды лампочек и мнение о продукте

Каждый из них важен, но иногда на некоторых приборах может быть указаны только мощность и напряжение. Примерную силу тока можно определить и самому, для этого мощность электроприбора нужно разделить на его рабочее напряжение. Автомат питания стоит подобрать в соответствии суммы всех приборов которые будут к нему подключаться.

Например, если есть три электрических аппарата, которые будут в процессе своей работы потреблять по 5 А каждый, то автоматический выключатель должен быть немного с запасом на 20–25 А. Тогда протекающий рабочий ток будет равен 15 Ампер, при рабочем токе автомата 25. Все устройства будут работать в нормальном режиме, без перегрева.

И при аварийных режимах будут немедленно отключать всю цепь, тем самым обеспечив надёжную пожаробезопасность помещения. Полярность в цепях переменного напряжения не имеет значения, так что нет разницы к каким клеммам будет подключена фаза, а к каким ноль. В цепях постоянного тока, тоже часто используются двухполюсные выключатели. Один из выводов отрицательный, другой положительный, однако в бытовых условиях постоянное напряжение применяется очень редко.

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

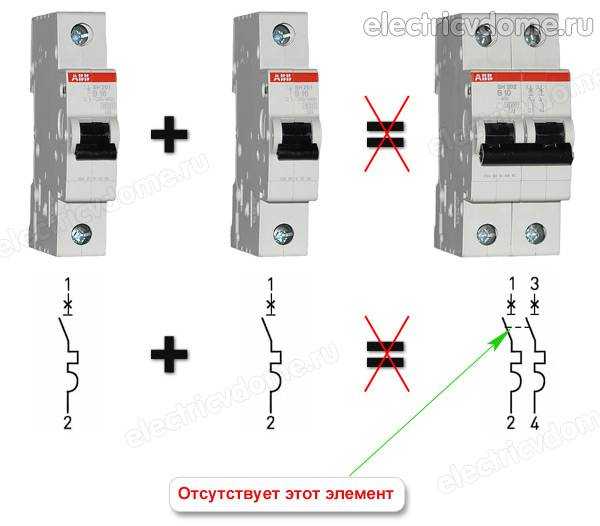

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:

По какому принципу работает однополюсный автомат

Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.

В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.

Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:

Поступает ток, превышающий допустимый уровень.
Биметалл нагревается.
Изгибается.
Толкает рычаг.
Отключает прибор.
Пластина остывает.

Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.

Здесь просматривается такая картина:

Возникает ток с коротким замыканием.
Поступает на обмотку.
Силой, созданной электромагнитным полем, перемещается сердечник.
Отключает устройство.

В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.

Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.

Это интересно: Нужно ли утеплять дымоход из сэндвич-трубы в коробе из металлопрофиля: рассматриваем суть

Для чего нужны двухполюсные автоматы

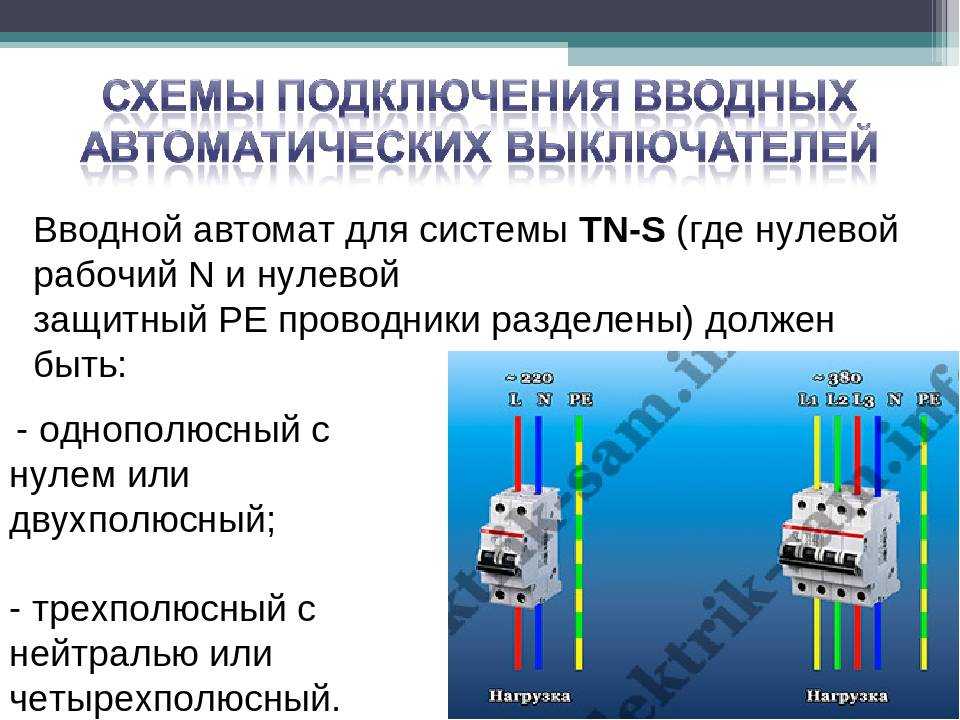

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением Подключение автоматов в трехфазной сети В трехфазной сети используются трех или четырех полюсные автоматы. Маркировка автоматических выключателей Маркировка автоматических выключателей На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Ввод в верхней части автомата, выход — в нижней. Что касается трехфазной сети , то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. При их монтаже необходимо соблюдать основные правила. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. Данный автомат имеет четыре контакта, два подходящих, они расположены сверху. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки. Крепится автомат на специальную рейку DIN рейка. Обзор двухполюсного автоматического выключателя ЕН 2.20 от компании ElectroHouse

Читайте дополнительно: Примеры смет на электромонтажные работы

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

https://youtube.com/watch?v=0CKNaI3EwnI

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Назначение

Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций. Видео об автоматических выключателях. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные. Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль. Обязательно нужно помнить что все работы по установке, подключению и монтажу необходимо производить безопасно, а значит с полным отключением и проверкой отсутствия напряжения. Раскручиваем контактные винты и вставляем провода в контакты автомата

Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса. В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные. Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль. Обязательно нужно помнить что все работы по установке, подключению и монтажу необходимо производить безопасно, а значит с полным отключением и проверкой отсутствия напряжения. Раскручиваем контактные винты и вставляем провода в контакты автомата.

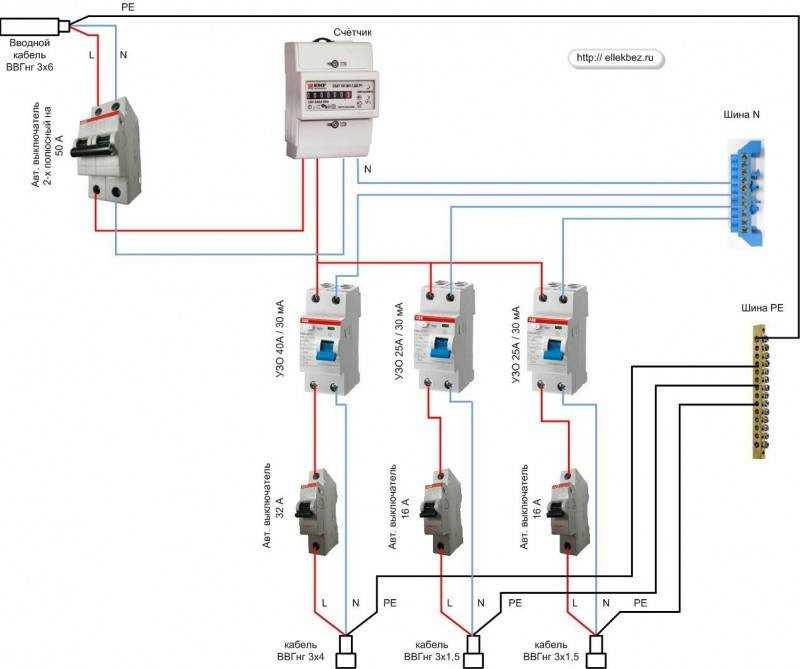

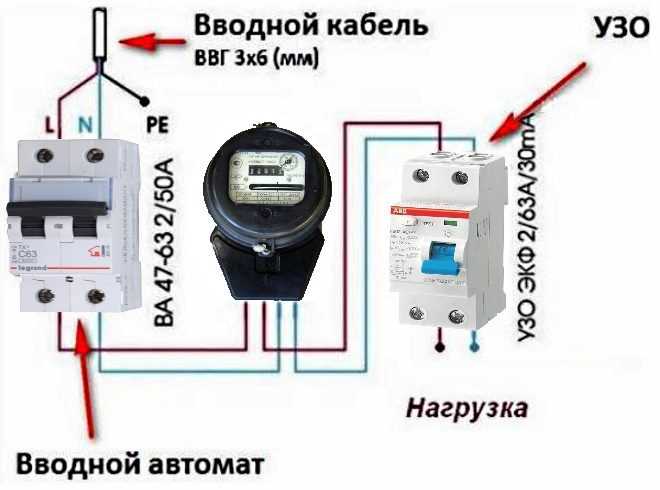

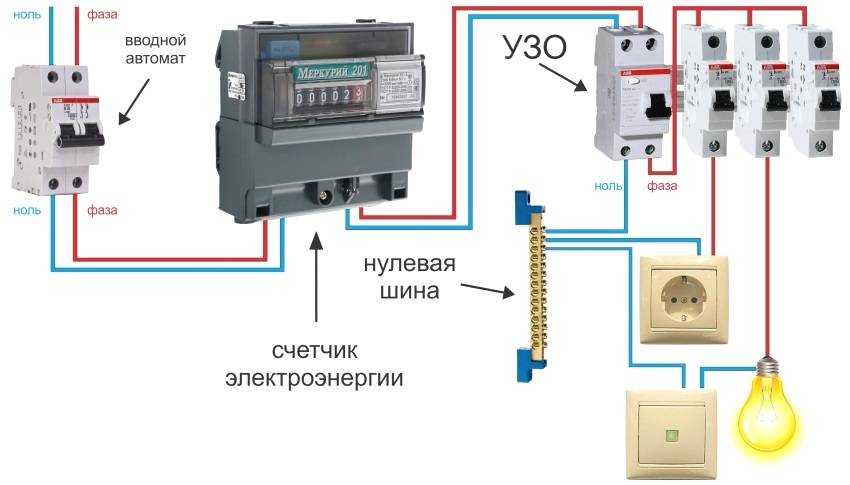

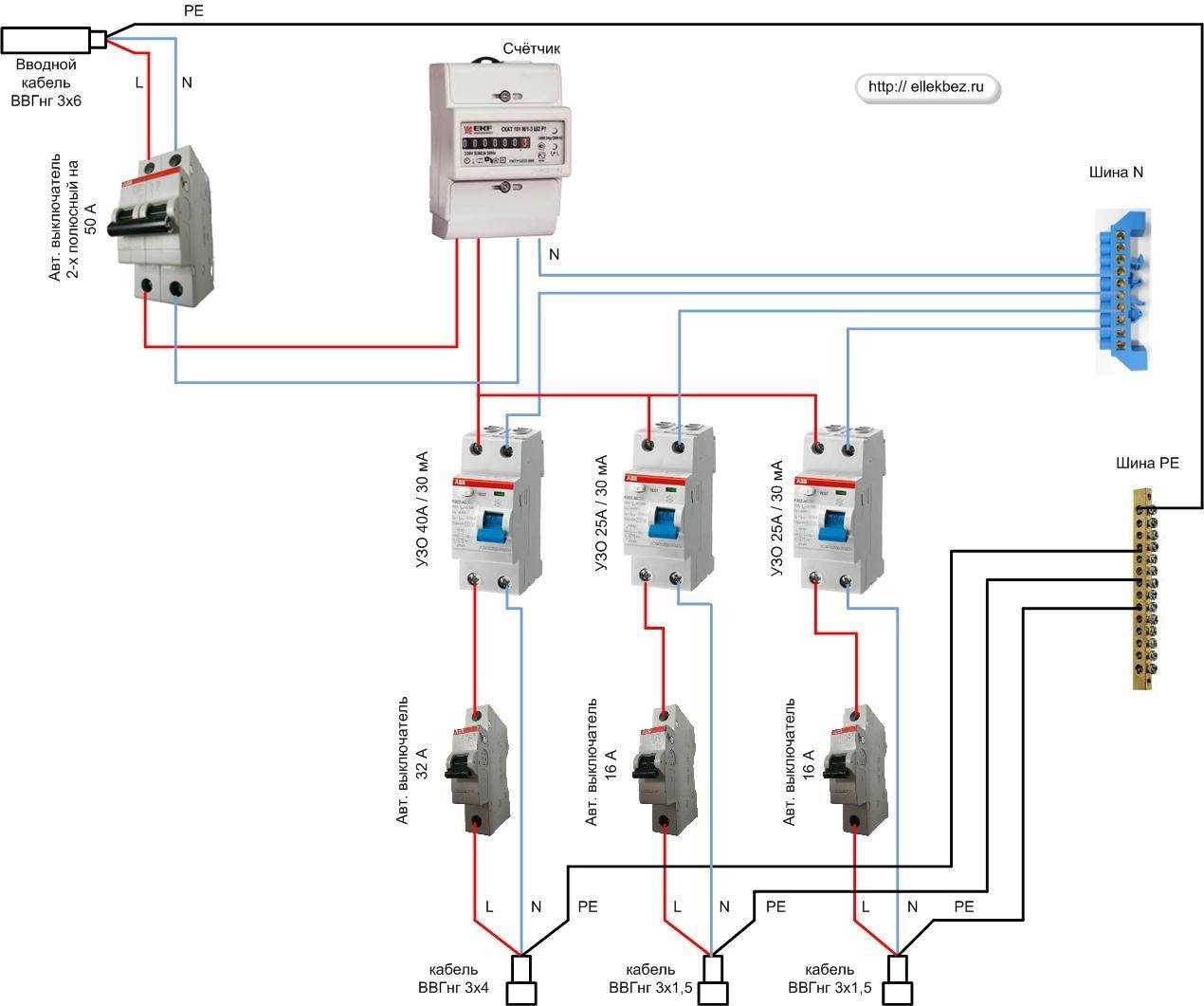

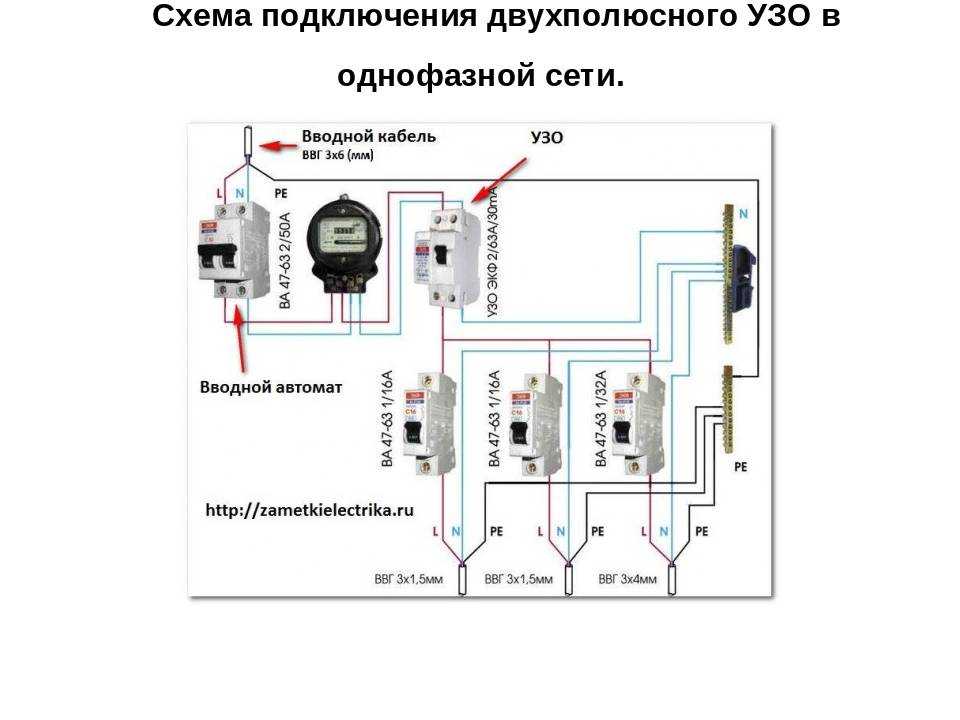

После счётчика с однофазным вводом монтируется двухполюсный АВ. В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно. Герметичный корпус не дает просочиться внутрь пыли и влаге. Графическое обозначение или принципиальная схема прибора. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Таким образом, преимущества: Безопасность — электрическая цепь разрывается целиком.

Особенности работы однополюсного и двухполюсного АВ

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания.

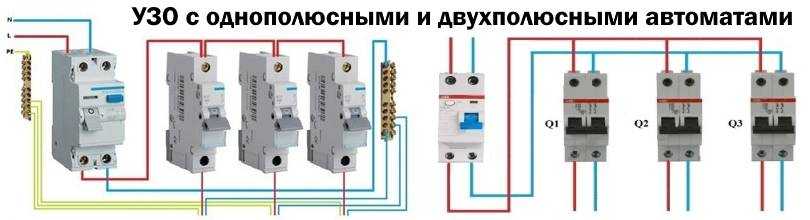

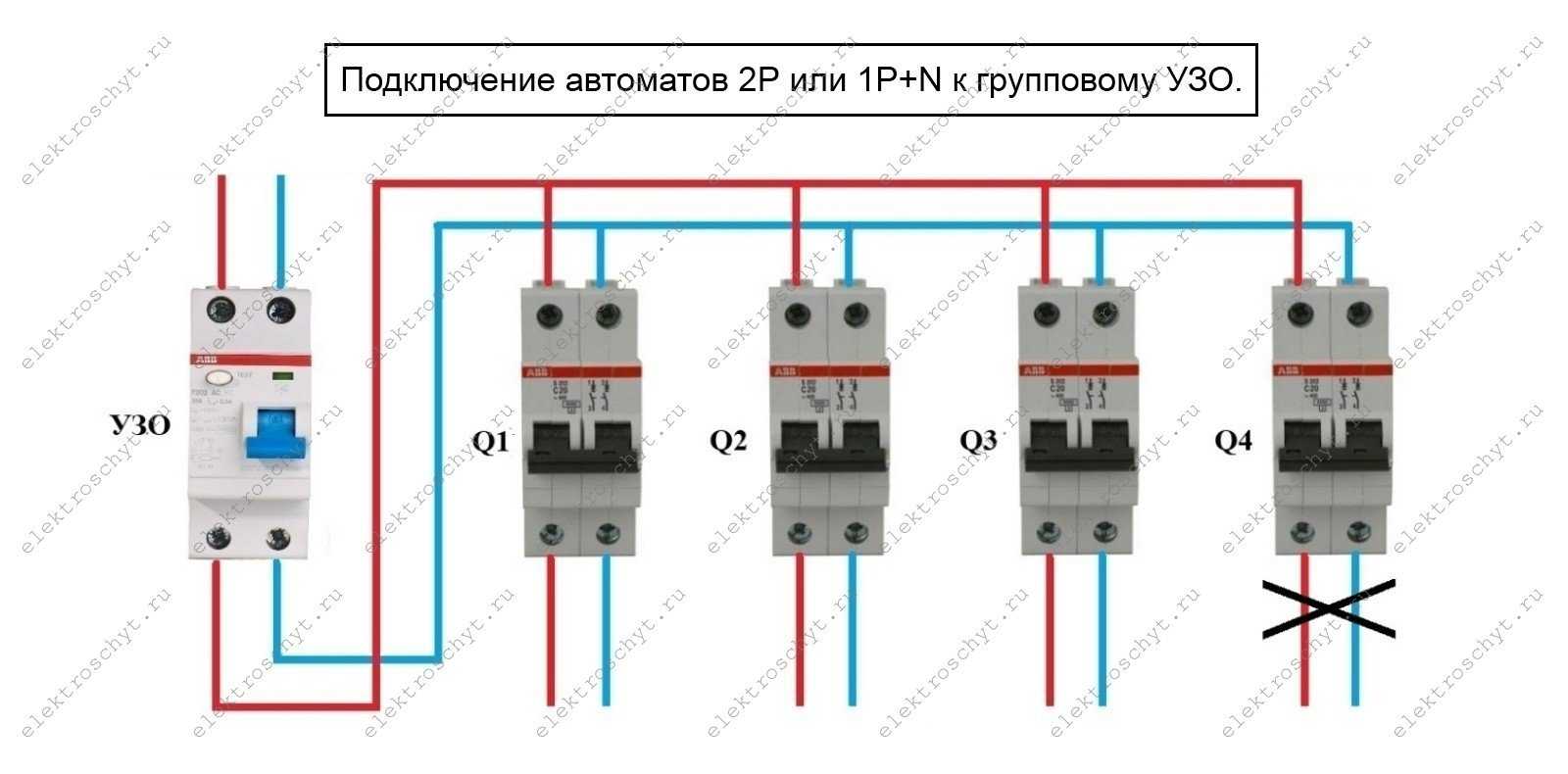

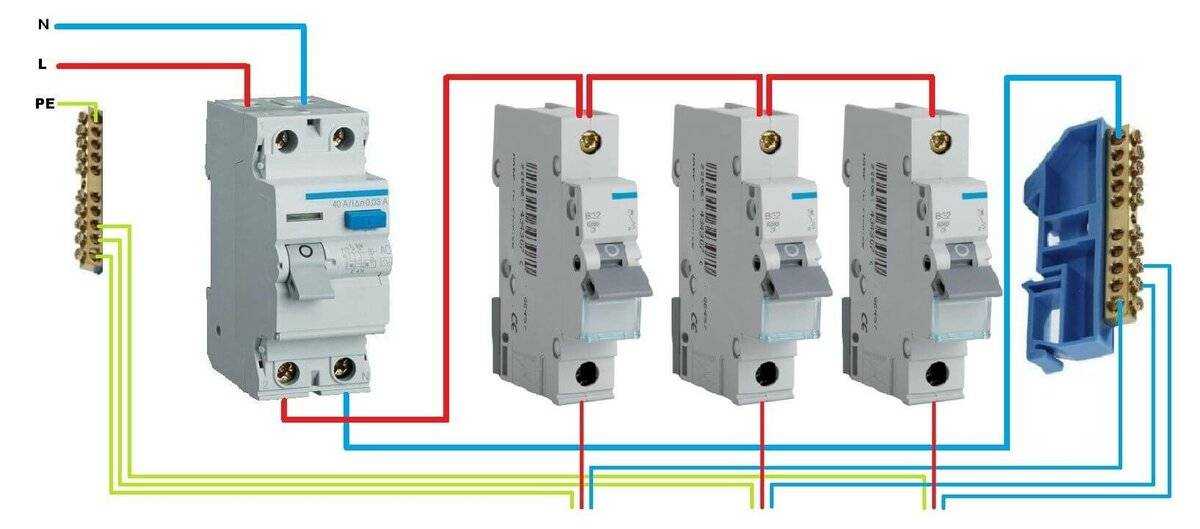

Пример изображен на картинке. При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок.

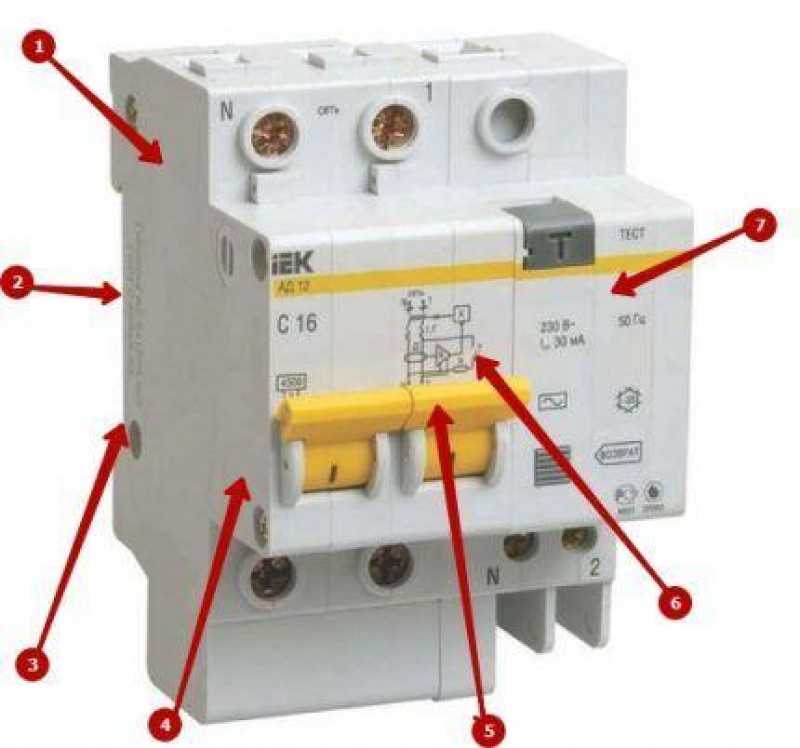

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. Электроток, отсекаясь на одном проводе, может остаться на другом. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. Подключение дифференциального автомата

Область применения

В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения — предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс — фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения. Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

синий провод — всегда ноль
желтый с зеленой полосой — земля
оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).
