На какую глубину опускать насос в скважину

Рекомендации по выбору

Чтобы безошибочно подобрать оборудование для скважины, нужно обладать некоторой технической информацией. Вначале необходимо определиться с назначением насоса. Будет ли он использоваться для удовлетворения хозяйственных нужд здания или предназначен только для того, чтобы поливать грядки на приусадебном участке. Поэтому нужно знать суточный объем воды, который потребуется для обеспечения нормального функционирования дома.

Часть параметров, касающихся приобретенного аппарата, можно узнать из технического паспорта прибора, остальные показатели, влияющие на комплектность и мощность насосной станции, придется определять самостоятельно.

Среди них:

• глубина расположения источника;
• диаметр выработки;
• толщина водяного горизонта;
• дебит скважины;
• расстояние от насоса до самой верхней точки водозабора (этажность здания);
• температурный режим региона, сезонность;
• условия эксплуатации насоса (постоянно или периодически).

Принцип работы и устройство насосных станций

Оборудование немецкой компании Вило пользуется популярностью. Самовсасывающие агрегаты осуществляют подачу воды в частный дом, коммунальные предприятия.

Конструкция бытовой насосной станции включает в себя следующие обязательные элементы:

• нормально- или самовсасывающий насос;
• расширительный бак;
• манометр и автоматическое реле для поддержания давления;
• трубки и соединительные элементы;
• защита от перегрева и скачков напряжения в электрической сети.

Насосы выполнены из качественных материалов. Современные технологии позволяют снизить уровень шума, поэтому устройство с успехом может быть использовано в жилом помещении.

Накопительная герметичная емкость обеспечивает пользователя запасом воды при отключении электроэнергии.

Труба, идущая к источнику жидкости, подключается к входу в систему. На выходе стоят элементы для распределения воды. Насос создает давление около 2 атмосфер.

Вода начинает течь по трубам после открытия крана. Когда кран перекрыт, реле отключает гидронасос спустя 5 минут для восполнения объема жидкости в расширительном баке.

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ СКВАЖИННОГО АДАПТЕРА

Стоимость обустройства скважины на воду по «зимнему варианту» можно снизить за счет отказа от установки кессона, «заменив» его скважинным адаптером, который устанавливается на обсадной колонне и позволяет вывести водопроводную трубу ниже уровня промерзания.

Однако скважинный адаптер имеет множество недостатков (сложность монтажа на двухтрубной скважине, трудности с подъемом насоса, находящегося на глубине 60 м, крайняя сложность монтажа насосного агрегата на глубине свыше 60 м и др.).

Неудобством, также является необходимость размещения гидроаккумулирующего бака и автоматики управления в доме. Взвесив все за и против, вывод не позволяет говорить о преимуществе скважинного адаптера (кроме цены) перед кессоном.

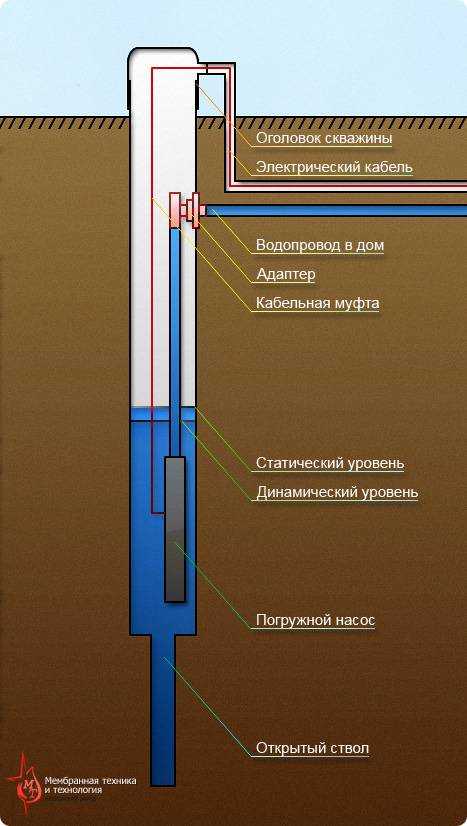

Скважинный адаптер установлен на глубине 1,8 метра, а скважинная крышка закрывает обсадную трубу.

Для обустройства скважины без кессона используется скважинный адаптер и скважинная крышка.

Для обустройства скважины под ключ необходим качественный скважинный адаптер и крышка.

Насосная станция

Чтобы насос служил как можно дольше, создают насосную станцию. Установка закачивает воду по мере необходимости в накопительную емкость. Это позволяет значительно сэкономить ресурсы оборудования, так как включаться насос будет только по мере опустошения гидроаккумулятора.  К тому же частое включение насосной установки влечет за собой большие энергозатраты. А благодаря обустройству насосной станции, удается сберечь ресурсы, денежные средства и обеспечить дом определенным запасом воды.

Насосная станция водоснабжения

Гидроаккумулятор как часть насосной установки – это объемный бак, имеющий внутри мембрану или грушу, вокруг которой имеется определенный уровень давления. То есть вода, поступившая в эту емкость, находится под напором. В конструкцию насосной станции также входит и реле давления, которое как раз и будет заставлять оборудование вовремя запускаться и выключаться. А за уровнем давления поможет уследить манометр, установленный в системе. Соединяет все детали в единый организм «пятивывод» – специальный штуцер с пятью выходами.

Насосная станция со встроенным эжектором

Типы поверхностных насосов

Такие устройства бывают двух типов:

Вихревые. Имеют очень малую глубину всасывания. Используются такие аппараты, чаще всего, для того, чтобы отрегулировать уровень давления в водопроводе, а не для забора жидкости. Их цена не очень высокая, но они достаточно капризны при подаче воды, в которой есть механические примеси.

Вихревой поверхностный насос

• Центробежные. Изготавливаются больших размеров, более дорогие, но и устойчивее.
• Поверхностные насосы для грязной воды или напорные. Очень часто хозяину частного дома приходится решать задачи по откачке грязной воды. Такое оборудование предназначено для выкачивания жидкости из дренажных колодцев и специальных котлованов, отвода сточных вод.
• Самовсасывающие устройства перекачивают относительно чистую воду, возможно закачивание жидкости с воздухом.

Основной характеристикой поверхностных насосов служит глубина всасывания воды – глубина колодца, откуда насос может выкачивать жидкость самостоятельно, при его абсолютном заполнении водой. Сделать стабильным процесс всасывания может помочь установка в корпусе центробежного насоса эжектора, что позволяет недососу нормально работать, даже при наличии в системе воздуха или небольших размеров воздушных пробок.

Такие агрегаты широко применяются в индивидуальных системах обеспечения водой. Они могут производить подъем жидкости с глубины колодца до 8 метров. При глубине колодца от 8 до 15 метров, можно использовать двухтрубный центробежный насос с внешним эжектором.

Центробежный самовсасывающий насос

Помимо поверхностных насосов используются и насосные станции, которые дополнительно включает в себя напорный накопитель и блок управления. В некоторых моделях встроено устройство, способное предохранить станцию от сильного нагрева. Важным элементом оборудования является гидроаккумулятор.

Порядок работы насосной станции имеет такую последовательность:

• Насос в гидроаккумулятор подает воду.
• Устройство выключается и вода используется из гидроаккумулятора.
• После падения в устройство воды до фиксированного уровня, насос вновь включается.

Поверхностные насосы используются:

• На предприятиях, осуществляют подачу воды в системы пожаротушения и оборотного водоснабжения из накопительных водоемов.
• Для сельского хозяйства, в организации систем ирригации и полива.
• В строительстве с их помощью можно подавать техническую воду для приготовления растворов.
• В ЖКХ помогают при осушении затопленных помещений.
• На приусадебных участках они используются для подачи воды из скважин, для обеспечения полива приусадебного сада и огорода.

Конструкции поверхностных насосов

Назначение поверхностных агрегатов определяет их принцип действия и отличия в исполнении отдельных узлов.

Например, по методу образования рабочего давления различаются такие типы аппаратов:

• Струйные.
• Многоступенчатые.
• Центробежные.

Для первых типа могут поднимать воду с глубины до нескольких метров, даже если всасывающий шланг будет пустым, что особенно удобно когда агрегат используется нерегулярно. Именно такие поверхностные насосы представляют собой идеальный вариант для дачи.

Использование сразу нескольких рабочих колес в многоступенчатых насосах гарантирует более высокое рабочее давление при низком потреблении электроэнергии, что делает их использование экономичными. Если вода сильно грязная, необходимо использовать центробежные поверхностные аппараты, у которых открыто рабочее колесо, что дает возможность применять их при перекачке фекальных жидкостей, откачивать воду из строительных котлованов, из подвалов затопленных домов, в ирригационных системах.

Примерная схема водоснабжения, с устройством поверхностного насоса и автоматической системой управления им, показана на фото.

Схема водоснабжения дома

Здесь: поз. 1 – колодец; 2 – клапан обратный; 3 – шланг для всасывания; 4 – насос поверхностный; 5 – гидроаккумулятор; 6 – реле для контроля давления; 7 – манометр; 8 – пробка, закрывающая заливное отверстие; 9 – отверстие для заливки воды; 10 – фильтр, используемый при механической очистки; 11 – водонагревательное устройство; 12 – горячая вода; 13 – холодная вода; 14 – точка для потребления жидкости.

Как работают поверхностные насосы хорошо видно на видео в этой статье.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Галерея изображений

Удобным местом для установки поверхностного насоса считается котельная: обычно в этом помещении уже устроена хорошая звуко- и теплоизоляция

Идеальным местом считается котельная, уже благоустроенная для работы отопительного оборудования. Устанавливают насосные станции и в подвале жилого дома, но такое помещение придется тщательно подготовить: утеплить и обеспечить отопление, чтобы предотвратить замерзание воды, и т.п.

Можно поставить станцию и внутри колодца, но это вызовет дополнительную проблему. Для регулировки оборудование придется вынимать на поверхность. Показатели, которые получены при работе насоса на поверхности, могут измениться, когда его опускают вниз. Это затрудняет настройку реле давления.

Поверхностные насосы очень удобны в эксплуатации и представляют собой простую конструкцию. За счёт этого они входят в эконом класс среди других профессиональных насосных установок.

Поверхностные насосы делятся на несколько видов. Каждый вид предназначен для забора конкретного объёма воды. Принцип работы таких насосов схож между собой.

Если вам необходима вода для полива грядок или для того, чтобы набрать бочку, то лучше использовать поверхностный насос с низкой производительностью. Если вы собираетесь брать постоянно воду из колодца, то лучше остановить свой выбора на самовсасывающихся поверхностных насосах.

Принцип работы таких насосов можно разделить на несколько этапов:

• Установка насоса в источник воды: река, озеро и колодец;
• Включение насоса;
• Забор воды из источника по шлангу;
• Насос останавливается, если его поднять выше, чем на 8 метров от источника воды.

Принцип работы насоса кардинально не отличается от алгоритма работы других насосов. Принцип действия один – забор воды из источника и перенос её по шлангам в нужное место. При выборе поверхностного насоса, учитывайте цели и объём воды, которую вы хотите выкачивать из источника.

Преимущества и недостатки поверхностных насосов

К достоинствам оборудования данного типа можно отнести:

• небольшой вес и габариты;
• легкий монтаж, который можно выполнить своими руками;
• безопасность в эксплуатации, так как кабель электропитания не соприкасается с жидкостью;
• длительная работа, особенно это касается поверхностного насоса с защитой от сухого хода;
• достаточно высокий КПД для обеспечения водой всех потребностей.

• чувствительность к твердым включениям;
• высокий уровень шума;
• ограниченная глубина источника;
• необходимость в дополнительных действиях – заполнении системы водой перед включением.

Подобрать насос можно импортный или отечественный, в зависимости от возможностей бюджета и целей эксплуатации.

Эксплуатация поверхностного насоса: выбор по параметрам

Главная задача при выборе насосного оборудования заключается в расчете рекомендуемых параметров, которых будет достаточно для выполнения поставленных задач. Технические характеристики устройство должны полностью подстраиваться под особенности эксплуатации.

Ключевыми параметрами определяют:

• производительность. Этот показатель демонстрирует, способен ли насос транспортировать необходимо количество жидкости за указанный промежуток времени. С правильно подобранным агрегатов в обозначенных условиях среды можно рассчитывать на высокую производительность;
• глубина транспортировки жидкости. Этот параметр определяет, с какой глубины реально поднять воду. Здесь учитывают принцип расчета по горизонтали и вертикали. Также обязательно включать диаметр труб;
• напор.

Другие параметры при выборе насосов определяются эксплуатационными особенностями.

Область применения и устройство поверхностных насосов

Пример использования — полив огорода и сада водой из ближайшего водоема

Поверхностные насосы в отличие от погружных располагаются около источника воды. Их корпус не соприкасается с жидкостью, она поступает к точкам потребления через входной патрубок.

Приборы используются для доставки воды в дом, для осушения подвала после весеннего паводка, откачки жидкости из бассейна. Возможно применение для орошения земельного участка – в таком случае насос ставят возле водоема, а шланг опускают в воду. Практически все приборы работают от электричества, поэтому нужно, чтобы кабель электропитания был длинным.

Важный момент – глубина скважины не должна превышать отметку в 10 метров, так как у всех поверхностных насосов небольшая мощность. Чаще всего на этой глубине залегают грунтовые воды, которые накапливают в себе вредные вещества из соседских септиков. Минеральные удобрения также вымываются дождями в эти водохранилища, поэтому перед входом в дом ставят дополнительные фильтры.

Монтаж и наладка оборудования ↑

Несмотря на простоту монтажа поверхностных приборов, есть моменты, на которых хочется заострить внимание. Тепленькое местечко

Тепленькое местечко

Размещение вне скважины или колодца – гарантия шумной работы. Именно поэтому насосы этого типа устанавливают в кессоне (углублении рядом со скважиной или колодцем — иногда его называют приямком), или в отдельном помещении. В жилой зоне не стоит — очень шумно.

Такое размещение диктует обязательное и серьезное утепление как емкости, в которой установлен механизм, так и отводящей и заборной магистралей. Для этого их прокладывают на глубине 1.5 метра с обязательным утеплением скорлупой, а в исключительных случаях еще и дополняют электрической автоматической системой обогрева.

Насосная установка в кирпичном кессоне

Установка прибора

Главное условие — фундамент. Заливаем отдельную плиту, на которой монтируют необходимые крепежные элементы — она снизит нагрузку на всю конструкцию.

Автоматика, как правило, встроенная. Каких-то затруднений с ней не возникает — обычные электромонтажные работы. Подводка, автомат, заземление.

На конце заборного шланга обязателен фильтр и обратный клапан. Фильтр не допустит попадания крупных частиц в рабочую камеру, а клапан не даст воде уйти из системы.

Лучший вариант арматуры — трубы ПВХ.

Главное правило любого монтажа — внимательное прочтение инструкции. Во всех паспортах насосов подробно описаны требования к установке и подключению предоставляемого изделия.

Схема подключения поверхностного насоса

Пуск и наладка

Пуск и наладка сводятся к проверке системы и заполнению ее водой. Затем в тестовом режиме проверяется работа всех элементов и автоматики. И, при необходимости, ее регулировка. На этом все хитрости заканчиваются.

Ремонт и обслуживание

С поверхностными насосами все просто. Главное, не допускать их «сухой» работы. Но за этим, как правило, следит автоматика. Так что основное ТО сводится к наблюдению за герметизацией магистралей и внешнему осмотру. Ну и не забываем, что после долгих простоев или пуска после разборки (пусть даже и частичной) следует заполнять систему водой.

Основные критерии выбора

Основным критерием, который учитывают при установке поверхностного насоса в скважине, является ее глубина. Оптимальный показатель — 8 м. Затем нужно определиться, для каких целей будет применяться агрегат. Если использовать его для полива участка, можно купить менее мощный, если необходимо обслуживать автономную систему водоснабжения частного дома, нужен насос производительностью 3 кубометра в час.

Следующий важный показатель – напор водяного столба. Для загородного дома оптимальное значение составляет от 30 до 80 метров. Принято считать, что 1 метр по горизонтали равняется 10 метрам по вертикали. Давление в 1 атмосферу способно переместить жидкость на расстояние в 10 метров.

Чем дальше оборудование находится от точки потребления воды, тем с меньшей глубины оно сможет поднять жидкость. Здесь работает формула 1:4, то есть один метр вертикали равняется 4 метрам по горизонтали.

Желательно покупать резервуар для накопления воды, чтобы насос реже включался. Так можно увеличить ресурс его работы. В насосных станциях уже предусмотрен данный узел, но его объем небольшой – до 24 литров. Некоторые мастера самостоятельно подключают резервуар к насосам, используя инструкции и видеоролики.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы

Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой. Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика

Специальный переходник позволит надежно соединить насос с трубойю

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубойю.

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Область применения и устройство поверхностных насосов

Пример использования – полив огорода и сада водой из ближайшего водоема

Поверхностные насосы в отличие от погружных располагаются около источника воды. Их корпус не соприкасается с жидкостью, она поступает к точкам потребления через входной патрубок.

Приборы используются для доставки воды в дом, для осушения подвала после весеннего паводка, откачки жидкости из бассейна. Возможно применение для орошения земельного участка – в таком случае насос ставят возле водоема, а шланг опускают в воду. Практически все приборы работают от электричества, поэтому нужно, чтобы кабель электропитания был длинным.

Важный момент – глубина скважины не должна превышать отметку в 10 метров, так как у всех поверхностных насосов небольшая мощность. Чаще всего на этой глубине залегают грунтовые воды, которые накапливают в себе вредные вещества из соседских септиков. Минеральные удобрения также вымываются дождями в эти водохранилища, поэтому перед входом в дом ставят дополнительные фильтры.

Виды гидробаков

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

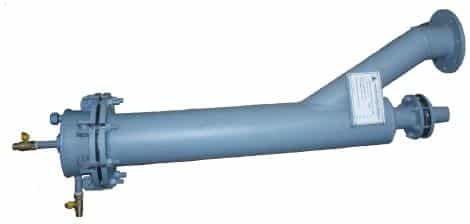

Что такое эжектор в насосной станции?

Многие владельцы земельных участков могли сталкиваться с такой проблемой, как глубокое залегание водоносного слоя. Но, как известно, без воды совсем нельзя обойтись, поэтому люди находят решение подобной проблемы, устанавливая на своем участке эжекторный насос.

К сожалению, поверхностное оборудование с применением насосов, не всегда приносит положительные результаты, и не всегда может обеспечить водой. Иногда вода отсутствует полностью, а иногда поступает в систему, но очень медленно и без напора. Именно в таких случаях лучше всего применить эжекторную насосную станцию водоснабжения.

Основные критерии выбора

Основным критерием, который учитывают при установке поверхностного насоса в скважине, является ее глубина. Оптимальный показатель 8 м. Затем нужно определиться, для каких целей будет применяться агрегат. Если использовать его для полива участка, можно купить менее мощный, если необходимо обслуживать автономную систему водоснабжения частного дома, нужен насос производительностью 3 кубометра в час.

Следующий важный показатель – напор водяного столба. Для загородного дома оптимальное значение составляет от 30 до 80 метров. Принято считать, что 1 метр по горизонтали равняется 10 метрам по вертикали. Давление в 1 атмосферу способно переместить жидкость на расстояние в 10 метров.

Чем дальше оборудование находится от точки потребления воды, тем с меньшей глубины оно сможет поднять жидкость. Здесь работает формула 1:4, то есть один метр вертикали равняется 4 метрам по горизонтали.

Желательно покупать резервуар для накопления воды, чтобы насос реже включался. Так можно увеличить ресурс его работы. В насосных станциях уже предусмотрен данный узел, но его объем небольшой – до 24 литров. Некоторые мастера самостоятельно подключают резервуар к насосам, используя инструкции и видеоролики.

Как выбрать

Материал. Есть всего три варианта: пластик, чугун, нержавеющая сталь. Самые качественные – из нержавейки, они дороже, несколько шумнее остальных. Чугунные – тяжелые, на стенках может образоваться ржавый налет. Товар из пластика стоит выбирать лишь в том случае, когда это специальный инновационный материал. В некоторых случаях он не слабее остальных, не подвержен коррозии, а также меньше вступает в реакции с водой, намного легче и дешевле.

Производительность и мощность

Берутся во внимание максимально возможный уровень потребления, и наибольшую загруженность (одновременное открытие) точек забора или показатели, приближенные к этому. Среднестатистическому дому для семьи из 4 чел. достаточно аппарата на 2800 – 3000 л/час, потребляющего 500 – 600 Вт

Для дачи подойдет водяной насос на 1000 – 1500 л/час и 300 – 400 Вт. Показателем правильного подбора служит стабильный напор при одновременном открытии большинства или всех кранов

достаточно аппарата на 2800 – 3000 л/час, потребляющего 500 – 600 Вт. Для дачи подойдет водяной насос на 1000 – 1500 л/час и 300 – 400 Вт. Показателем правильного подбора служит стабильный напор при одновременном открытии большинства или всех кранов.

Место размещения. Вихревые помпы следует размещать в крытых помещениях, исключающих их замерзание. Центробежные не имеют этого недостатка, их монтируют, где угодно, включая приямки – главное, чтобы вода не замерзла в самом аппарате. Расстояние от скважины имеет значение: глубина забора уменьшается на около 3% на 1 м горизонтальной трубопроводной магистрали. Специалисты рекомендуют учитывать пропорции 1:4 и 1:7 для стальных труб (вертикальные метры забора/горизонтальные метры трубопровода).

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Особенности установки оборудования

Монтировать поверхностный насос следует под прочным навесом на твердом неподвижном покрытии. Ножки насоса требуется зафиксировать анкерами, чтобы он не передвигался в процессе работы. Если прибор ставится на бетонную поверхность, то между ней и ножками насоса следует уложить толстый резиновый коврик.
К установленному насосу следует подключить шланг, оборудованный обратным клапаном. Для более надежного крепежа та часть шланга, в которой нет клапана, подключается к насосу при помощи штуцера. Вторая сторона шланга будет погружаться под воду. Для уплотнения соединения следует применять ФУМ ленту.

Прежде, чем подключить насос к системе водоснабжения дома, в области штуцера нужно установить манометр, и проверить давление в трубах. Лучше всего сделать это когда входная магистраль прибора будет заполнена водой. Определить нужное для работы насоса давление поможет его паспорт, в котором указаны все необходимые данные.

В конце устройство подключается к системе водоснабжения дома. Все соединения обрабатываются влагоустойчивым герметиком и ФУМ лентой.

Поверхностный насос для скважины 30 метров

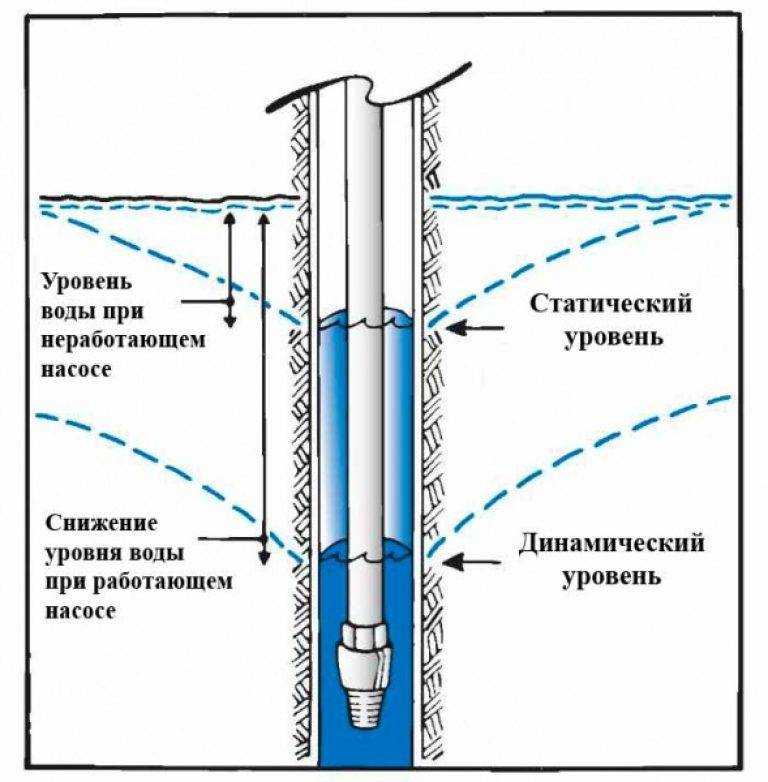

С ростом глубины увеличивается напор, поэтому для статического уровня 30 м. понадобится насос мощнее, нежели DP-100.

Поверхностный насос с выносным эжектором LEO AJDm110/4H

Максимальная высота всасывания составляет 40 метров, что гарантирует определенный запас мощности для подъема воды с глубины 30 метров.

Производитель LEO выпускает для глубоких скважин насосы нового типа с гибким валом.

Его устанавливают на устье скважины. Гибкий вал выпускают длиной 25, 45 метров — глубина с которой можно откачивать воду. Этот тип насосов больше относится к полупогружным нежели к поверхностным. Их монтируют на эксплуатационную колонну диаметром 50 мм. Может стать альтернативой ручному насосу.

Гидравлическая часть состоит из 2-шлангов, вставленных один в другой. Внутрь пропущен гибкий вал, соединенный с головкой насоса винтового типа.

Винтовой насос

Несмотря на небольшие размеры, максимальная производительность составляет 1,8 м3//ч, а напор — 90 метров. Шланг опускают в скважину на заданную глубину, соединяют гибкий вал с валом редуктора электродвигателя. Достоинство насоса состоит в том, что электродвигатель находится наверху. В случае засорения насоса отсоединяют гибкий вал, вытаскивают шланг, промывают.

Типы поверхностных насосов: их достоинства и недостатки ↑

Ключевой критерий измерения эффективности оборудования данного типа – коэффициент полезного действия. Показатель разнится в зависимости от вида устройства. Всего их существует три:

• центробежные;
• вихревые;
• с внешним эжектором.

Наиболее высоким КПД обладают центробежные модели, в вихревых потеря производительности достигает 55%. Оборудование с внешним эжектором в силу низкой эффективности уже практически не используется.

Однако выделяют достоинства, в целом присущие поверхностному оборудованию:

• доступная стоимость;
• компактность и небольшой вес;
• простота монтажа, неприхотливость в ежедневной эксплуатации и техническом обслуживании;
• центробежные насосы успешно справляются с наличием в системе воздушных пробок;
• для эффективной работы не требуется значительный водный слой (от 80 см).

К недостаткам относят:

• низкая подъемная способность (предельная глубина источника – 8-9 м);
• восприимчивость к наличию в воде различных примесей;
• шум при работе;
• необходимость термоизоляции оборудования при эксплуатации в холодное время года (в идеале – отдельное помещение, в котором t не опускается ниже 0°С);
• в отдельных случаях – низкий КПД.

Заполнение входящей магистрали водой – важный этап в монтаже и запуске поверхностного насоса

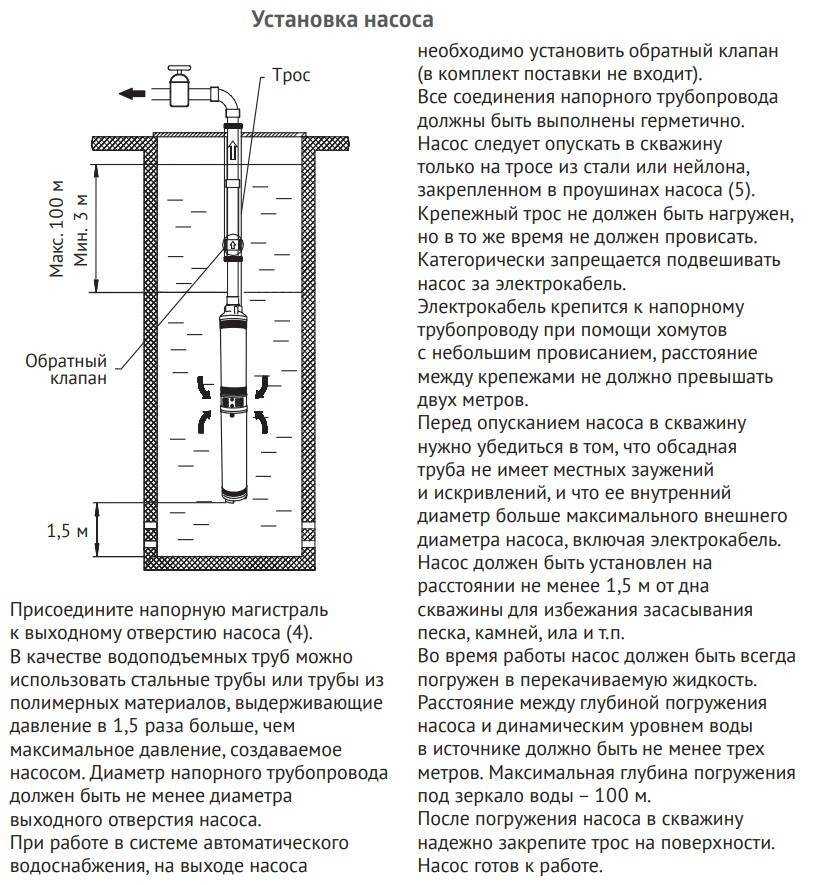

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

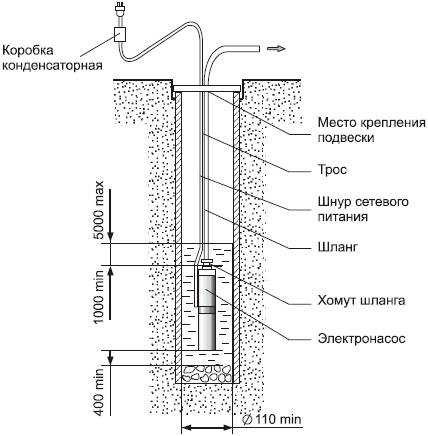

Рис. 8 Подготовка скважинного электронасоса к погружению

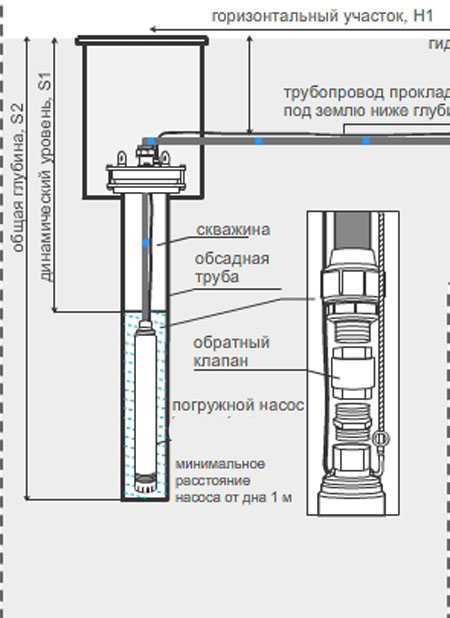

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Назначение и устройство поверхностного насоса

Поверхностный насос не требует погружения, в воду опускается только водозаборный шланг. Максимальная глубина, с которой он справится – девять метров. Поэтому для скважины он не подходит, а вот для неглубокого колодца или родника – в самый раз. К тому же такой насос хорошо справляется с откачкой воды из подвальных помещений и поливом приусадебного участка. А еще поверхностные насосы отлично подходят для колодцев на плывунах.

Максимальная глубина, с которой поверхностный насос может поднять воду, составляет около семи метров. При этом нужно соблюдать соотношение «вертикаль-горизонталь»: на один метр вертикали четыре метра горизонтали

Поверхностные насосы могут быть трёх видов:

• вихревые;
• центробежные;
• насосы с внешним эжектором.

Первые являются самыми доступными и компактными. Они создают давление в 3-7 раз выше, чем аналогичные центробежные, но имеют низкий КПД – всего лишь сорок пять процентов. Их нельзя использовать для перекачки воды, содержащей большое количество песка или других примесей, так как это приводит к быстрому износу рабочих колёс. Такой насос поднимает воду посредством вращающегося вала и колеса, на котором расположены «лопаточки». Последние передают воде энергию от рабочей оси.

Вторые тоже не годятся для подачи сильно загрязнённой воды, но прекрасно справляются с воздушными пузырьками и пробками в системе. Они дороже вихревых, поскольку имеют больше ступеней. Эта конструкция работает благодаря колёсам, нагнетающим давление. Они приводятся в движение рабочим валом, опирающимся на подшипниковые системы.

Установка эжектора существенно увеличивает максимальную глубину всасывания поверхностного насоса, но снижает при этом его КПД

Насосы с внешним эжектором сейчас практически не используются. Им на смену пришли погружные насосы, чья производительность значительно выше.
